为顾客提供全寿命服务方案P r o v i d i n g l i f e t i m e s o l u t i o n s f o r o u r c u s t o m e r sYBX3系列高效率隔爆型 三相异步电动机 S e r i e s Y B X3H i g h E f f i c i e n c y L o w V o l t a g e F l a m e p r o o f3P h a s e I n d u c t i o n M o t o r机座号63～400卧龙电气南阳防爆集团股份有限公司WOLONG ELECTRIC NANYANG EXPLOSION PROTECTION GROUP CO., LTD.目录1.产品概述 (2)2.用途 (2)3.型号说明 (2)4.执行标准 (2)5.基本特征 (3)6.技术数据 (6)7.结构及安装和外形尺寸 (8)8.订货指南 (8)1.产品概述YBX3系列低压高效率隔爆型三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率隔爆型三相异步电动机。
具有性能优良，使用安全可靠，振动、噪声比同类产品低的特点，符合环保要求。
2.用途适用于石油、化工、矿业、冶金、电力、机械等行业有爆炸性气体混合物存在的场所。
是理想的动力设备。
3.型号说明3.1 电动机防爆标志代表的意义：Ex d ⅡB T4 Gb标志（防爆）设备保护级别（Gb）电气设备防爆型式（隔爆型）温度组别（T4）电气设备类别级别（Ⅱ类B级）3.2电动机型号代表意义示例：Y B X 3 - 355 M 1 - 4 W异步电动机特殊环境代号(户外型)隔爆型极数( 4极)高效率铁心长代号（1号铁心长）设计序号机座长度(M表示中机座)机座的轴中心高(355mm)4.执行标准4.1GB 755 旋转电机 定额和性能4.2GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)4.3GB/T 1032 三相异步电动机试验方法4.4GB/T 1993 旋转电机冷却方法4.5GB 1971 旋转电机 线端标志与旋转方向4.6GB/T 4772 旋转电机尺寸和输出功率等级4.7GB/T 4942.1 旋转电机整体结构的外壳防护等级（IP代号）分级4.8GB 10068 中心高为56mm及以上电机的机械振动 振动的测量及限值4.9GB/T 10069.1-2006 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法4.10GB/T 10069.3-2008 旋转电机噪声测定方法及限值第3部分：噪声限值4.11GB 14711 中小型旋转电机安全要求4.12GB 3836.1 爆炸性环境 第1部分：设备 通用要求4.13GB 3836.2 爆炸性环境 第2部分: 由隔爆外壳“d” 保护的设备4.14GB 3836.3 爆炸性环境 第3部分: 由增安型“e”保护的设备4.15GB 50058 爆炸和火灾危险环境电力装置设计规范5.基本特征5.1机座号：63～400。

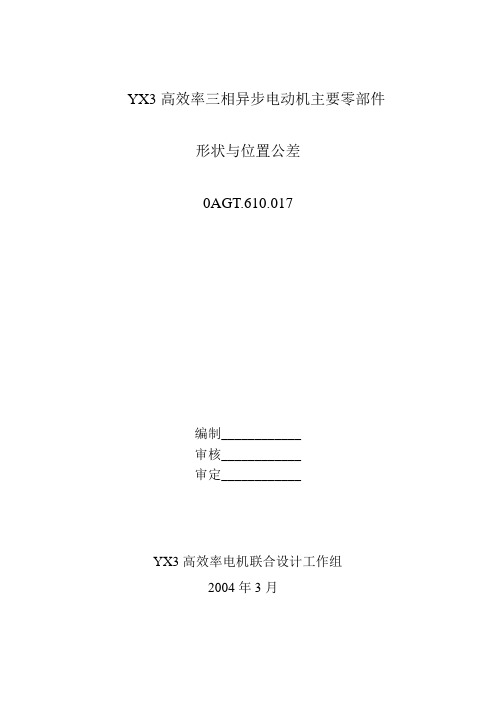

YX3高效率三相异步电动机主要零部件形状与位置公差0AGT.610.017编制____________审核____________审定____________YX3高效率电机联合设计工作组2004年3月YX3高效率三相异步电动机主要零部件形状与位置公差序号零部件名称形位公差项目名称形位公差要求1机座铁心档内圆对两端止口公共基准轴线的同轴度公差见表12 止口端面对止口基准轴线的端面圆跳动公差8级和9级公差值之和的1/23 止口内径和铁心档内径的圆度公差相应直径公差带的75%，且其平均直径应在公差带内4 轴向中心线对底脚支承面的平行度公差和平面度公差见表2，表35端盖轴承室内圆对止口基准轴线的径向圆跳动公差8级6 与机座配合的止口平面对轴承室内圆基准轴线的端面圆跳动公差8级和9级公差值之和的1/27 凸缘端盖的凸缘止口对端盖止口的径向圆跳动公差8级和9级公差值之和的1/28 轴承室内圆的圆柱度公差7级9 定子铁心内圆对两端止口公共基准轴线的径向圆跳动公差见表410 定子冲片定子冲片外圆对内圆的同轴度公差8级11转子铁心外圆及轴伸档外圆分别对两端轴承档公共基准轴线的径向跳动公差8级12 转子轴伸外圆对两端轴承档公共基准轴线的径向跳动公差7级（H80-132）8级(H160-355)13轴轴的轴伸外圆对两端轴承档公共基准轴线的径向跳动公差6级（H160-355）14 两端轴承档外圆的圆柱度公差6级15 轴伸端键槽对称度公差8级和9级公差值之和的1/2表1 机座铁心档内圆对两端止口公共基准轴线的同轴度公差mm电机机H80-100 H112-132 H160-200 H225-250 H280-315 H355 座号同轴度0.072 0.089 0.107 0.125 0.143 0.161 公差表2 机座底脚底脚平面平面度公差mm底脚长度平面度公差>100-1600.100>160-2500.125>250-4000.160>400-6300.200>630-10000.250表3 机座轴向中心线对底脚平面支承面的平行度公差mm轴中心高平行度公差H80-250 0.16H280-355 0.30表4 定子铁心内圆对两端止口公共基准轴线的径向圆跳动公差mm电机机H80-100 H112-132 H160-200 H225-250 H280-315 H355 座号径向圆跳动公0.08 0.10 0.12 0.14 0.16 0.18差。
YX3高效率三相异步电动机的研制当前人类面临着三重危机，除短期的经济危机外，能源危机和环境危机是人类长期发展需面对的两个更为严重的危机。
人类走出危机必须转变经济发展方式，发展低碳经济是当前的全球性共识，是未来全球长期的发展目标。
为此,节约能源、提高能效是减少温室气体排放、降低碳排放的首要举措，在国家能源战略中处于优先地位，也是我国的基本国策。
中小型电动机（指一般用途的电动机和一般用途的防爆电动机）具有巨大的节能潜力。
据统计，每年新增电机的耗电量：大中型9.2亿kWh;中小型78.6亿kWh，占电机总产量70%的中小型电机却有着90%的能量消耗。
我国2009年的发电量为36506亿kWh，其中一般用途的三相异步电动机将消耗31.5%的总电量，按照隔爆型电动机占10%的比例计算，即为150亿kWh.当这些电机全部换成高效电动机后，也即效率提高4%，损耗平均下降30%左右，每年可节约电能46亿kWh，相应可节约一座100万kW电站的投资建设。
节能减排环保效果将相当惊人，对我国十大节能工程之一的电机系统节能工程，也将是一个巨大的推动作用。
因此，中小型电机节能是非常具有现实意义的，中小型高效率电动机已成为我国电动机行业发展的主流。
研制、生产高效率节能型电动机，一直是我公司在产品发展方面的基本指导思想。
我公司经常关注高效率电动机的技术发展状况,还参与了《YX3系列高效率三相异步电动机技术标准》的制定工作。
基于国家产业政策的要求，用户市场的需要，我公司研发高效率电动机,并将这种电动机节能技术在多种系列、电动机上应用。
1.实施该项目研究的意义（1）节能政策的需要。
（2）用户及产品市场的需要。
（3）发展“节能型专用电机”，顺应电机行业国际技术发展趋势。
2.高效率三相异步电动机项目的研究目标2.1要求高效率三相异步电动机基本技术要求要符合《GB755旋转电机定额和性能》的要求。
主要技术性能参数要达到GB/T22722-2008《YX3系列（IP55）高效率三相异步电动机技术条件（机座号80～355）》和JB/T10686-2006《高效率三相异步电动机技术条件》的要求，如：整机外形及安装尺寸、整机电气绝缘性能、整机机械性能及性能容差与保证值等规定。
-2008佳木斯电动机股份有限公司技术文件YBX3系列隔爆型高效率三相异步电动机（机座号80～355）产品样本佳木斯电动机股份有限公司发布YBX3系列隔爆型高效率三相异步电动机（机座号80～355）样本1 概述YBX3系列隔爆型高效率三相异步电动机是我公司开发设计的全封闭自扇冷式高效率三相异步电动机。
效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的1级效率的规定，并满足美国能源法规定的电动机应符合EPACT效率指标要求的规定。
本系列电动机符合国家标准GB 《爆炸性气体环境用电气设备第1部分：通用要求》和GB 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。
本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。
分为I类和II类，I类：煤矿用电气设备，防爆标志为ExdI；II类：除煤矿外的其它爆炸性气体环境，防爆标志为ExdIIAT（1-4），ExdIIBT（1-4），ExdIICT（1-4），温度组别为T1、T2、T3、T4。
本系列电动机机座号范围为H80～H355，功率等级和安装尺寸符合GB/IEC 60072-1和GB/ IEC 60072-2标准的规定。
2 产品特点YBX3系列电动机整体外观见图1。
图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求。
b）机座号H160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、注排油装置。
c) 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风。
d) 电动机采用F级绝缘系统，温升按B级考核，从而延长电机的使用寿命。
e) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55。
f) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀。
系列是上海电气集团上海电机厂有限公司面向市场研发的全高压异步电动机荣获国家节能中心颁发的能效之星证书中心高范围：315-500mm功率范围：160-1600k W极数范围：安装方式：卧式（IM B3适用标准：G B/T 755/IE运行方式：直接驱动/变频驱动产品参数冶金行业应用电力行业应用水务行业应用水泥行业Y(B)X3系列电机搭配风机、皮带机、回转窑、水泥窑、煤磨机、生料磨机、辊压机等负载，于水泥行业应用广泛，公司结合丰富的历史项目经验，研发的新一代电机在功率密度，效制糖行业（4）可靠的绝缘（2）低温升创新性地将CFD技术、冷却器和风扇数据库映射对应，实现电机通风冷却部件的模块化选型、匹配，通过建设了风扇、流场设计平台，实现电机冷却回路匹配选型。
不仅能实现电机内部冷却回路的（1）高效节能电机满足国标一级能效要求，同时经过国家权威部门认证，该系列产品被国家权威部门评为“能新项目：通过采用该系列高效电机，降低运行成本，（2）数字孪生数字孪生以数字化的方式建立物理实体的多维、多时空尺度、多学科、多物理量的动态虚拟模型来仿真和刻画物理实体在真实环境中的属性、行为、规则等。
通过建立电机数字孪生模型，实现电机1) 电机实际运行时，通过工况输入，从数据库直接读取相对应的数据，生成结果云图；2) 监测电机关键部位瞬时局部应力应变，建立报警机制，保证结构安全性。
3) 实时掌握电机运行效率和范围，为电机的高效节能运行提供支持；标准接口预留：灵活响应用户定制需求，能按不同需求进行配置设计。
现代化的创新外观设计，干净整洁的外部配置（内走线）。
规格覆盖全面：可衍生防爆产品，宽转速范围。
产品安装尺寸可调，不仅实现备机完美更换，还满足轴心低场景和国外同质产品替代。
可自定义的配置，包含电机本体、零部件及其余成套设备，如变频器、联轴器、油站、配电柜、控制组件等。
交付周期短：模块化零部件实现整机、检修的更短周期。
提供专业的技术方案设计和配套产品选型服务提供动力驱动相关全套的建模仿真模拟计算数据、图纸、视频等数字化交付提供动力驱动模型、系统评估、轴系计算、技术配合等，实现与设计院无缝配合提供全面、及时且专业的现场服务支持提供各类通用或专题培训服务及保养资料可提供易耗品、常用件、战略备件三类备件服务包售后服务承诺：4小时内进行问题答复，国内24小时到达现场处理手 机地 址负责人上海大区 本部办事处 上海 周勤强 139****3991上海市闵行区江川路555号北京大区 北京办事处 北京 董海生 186****4386北京市海淀区首体南路6号新世纪日航饭店写字楼955室华北大区 石家庄办事处 石家庄 宋鑫 186****6818石家庄桥西区裕华西路海悦天地广场A座2016室太原办事处 太原 山西省太原市建设南路206号中正花园二期4号楼1单元2703号唐山办事处 唐山 焦旭 138****6706河北省唐山市路北区军安里尚座花园104-7-1602室华东大区 南京办事处 南京 曾照杨 159****6881江苏省南京市江宁区金源路2号绿地城际空间站D1-1502（南京南站南广场）苏东南办事处 南通 钱斌 138****8040江苏省南通市崇川区中兴街道振兴东路336号富新园15号楼二单元504济南办事处 济南 路永明 136****5429山东省济南市槐荫区和谐佳苑4区7-2-701华中大区 武汉办事处 武汉 蔡一丁 139****5740武汉市武昌区徐东路50号山河大厦3803室郑州办事处 郑州 印华 133****7637郑州市郑东新区普惠路2号新里·卢浮公馆二期5号楼二单元14层189室洛阳 营建 152****3204洛阳市涧西区世纪华阳小区2号楼602室长沙办事处 长沙 陈永嘉 186****5655湖南省长沙市天心区湘府西路229号保利花园三期9栋2单员606西南大区 成都办事处 成都 朱锦坤 186****2805成都市高新区蜀锦路88号楚峰国际中心1104室重庆 重庆市渝中区大坪长江二路77号附16号B，2栋34-7（万友康年公寓）昆明办事处 昆明 熊伟 152****2820云南省昆明市盘龙区石闸立交桥旁金色俊园F栋2807贵阳办事处 贵阳 贵阳市观山湖区金朱东路399号恒大中央公园D5栋2502办事处东北大区 沈阳办事处 沈阳 王超群 186****8897辽宁省沈阳市沈河区青年大街219号华新国际大厦4-J、4-K华南大区 广州办事处 广州 王辉 134****5062广东省广州市天河区华庭路4号富力天河商务大厦1204房南宁 广西南宁市西乡塘区大学东路35号翰林学府3号楼二十八层2801室东南大区 杭州办事处 杭州 谢钟 156****6655杭州市江干区全幅桥路298号富亿中心A座1312福州办事处 福州 福州市 晋安区 电建路19号 茶园新苑13号1112西北大区 西安 周杰 138****7420陕西省西安市莲湖区唐延路北段20号太和时代广场D座1209室新疆 新疆乌鲁木齐市经开区喀纳斯南路和兴雅轩8-3-901榆林 陕西省榆林市榆阳区巨丰智慧城30栋2单元101。

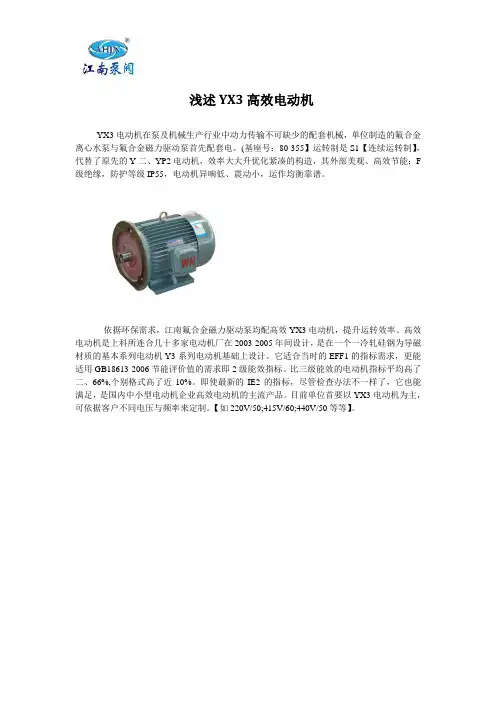

浅述YX3高效电动机YX3电动机在泵及机械生产行业中动力传输不可缺少的配套机械，单位制造的氟合金离心水泵与氟合金磁力驱动泵首先配套电。
(基座号：80-355】运转制是S1【连续运转制】，代替了原先的Y二、YP2电动机，效率大大升优化紧凑的构造，其外部美观、高效节能；F 级绝缘，防护等级IP55，电动机异响低、震动小，运作均衡靠谱。
依据环保需求，江南氟合金磁力驱动泵均配高效YX3电动机，提升运转效率。
高效电动机是上科所连合几十多家电动机厂在2003-2005年间设计，是在一个一冷轧硅钢为导磁材质的基本系列电动机Y3系列电动机基础上设计。
它适合当时的EFF1的指标需求，更能适用GB18613-2006节能评价值的需求即2级能效指标。
比三级能效的电动机指标平均高了二、66%,个别格式高了近10%。
即使最新的IE2的指标，尽管检查办法不一样了，它也能满足，是国内中小型电动机企业高效电动机的主流产品。
目前单位首要以YX3电动机为主，可依据客户不同电压与频率来定制。
【如220V/50;415V/60;440V/50等等】。
防腐蚀化工泵配套电动机与其它机械有所差别。
安徽江南泵阀首要制造生产口径从20到200口径防腐蚀化工泵，电动机首要使用基座在355以下的低压小功率电动机。
应用厂家数不胜数，成为江南合格的供给商厂家电动机是通过大量的样机测试、改动。
应用的电动机首要有4种装配方法的普通电动机，B3/B35/B5/B34/V1。
不同格式的氟合金泵使用电动机装配方法不一样。
IHF氟合金离心水泵使用B3卧式电动机；CQB氟合金磁力驱动泵使用B5级B35电动机；短支撑架离心水泵使用B35空轴电动机；管路泵使用B5空轴电动机。
安徽江南泵阀生产有限单位，配套国内最新高效电动机同时可依据客户指定厂家配套。

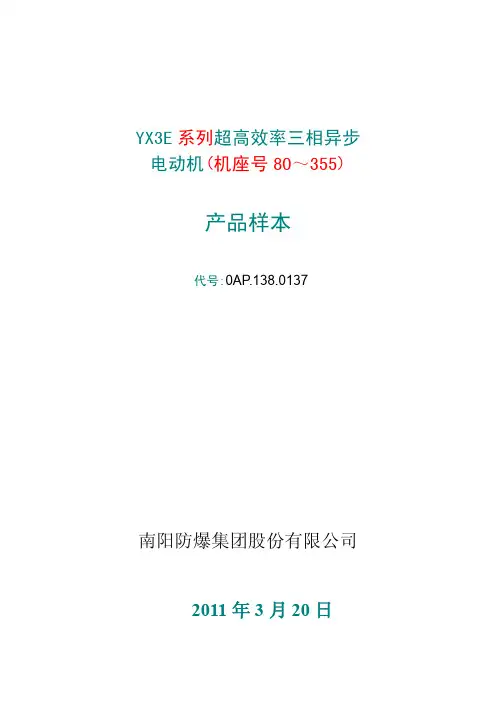

YX3E系列超高效率三相异步电动机(机座号80～355)产品样本代号:0AP.138.0137南阳防爆集团股份有限公司2011年3月20日目录1 概述 (3)2 型号说明 (3)3 结构说明 (3)4 使用条件 (5)5 技术数据 (5)6 结构及安装型式和安装外形尺寸 (11)7.订货须知 (16)1 概述YX3E系列超高效率三相异步电动机，是我公司新开发的全封闭自扇冷鼠笼式超高效率三相异步电动机。
本系列电动机效率执行GB18613-2006《中小型三相异步电动机能效限定值及节能评价值》中1级能效等级，等效于IEC60034-30中IE3效率标准。
本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准的规定,其对应关系与德国DIN42673标准基本相同，可以与Y系列电动机和Y2系列电动机互换。
本系列电动机具有效率高、体积小、噪声低、振动小、温升裕度大、运行可靠、寿命长等优点，而且中心高112及以上电动机端盖上设有不停机注排油装置，并留有安装定子绕组测温和防潮加热带的空间，有利于出口机械设备的配套安装和引进设备的备品备件。
本系列电动机功率范围：0.55kW～315 kW ,机座号:80～355。
本系列电动机主体外壳的防护等级不低于IP54，接线盒外壳防护等级不低于IP55，电动机的冷却方法为IC411，并可按用户要求派生制成户外型（W）、户外防中等腐蚀型（WF1）等。
2 型号说明电动机型号代表意义示例：YX3E355L–2 WF1Y----异步电动机 X3E—第3次设计超高效率355--中心高（355mm） L1---长机座，1号铁心长2----极数（2极） WF1--户外防中等腐蚀3 结构说明3.1 定子定子铁心采用高导磁率低损耗优质冷轧电工硅钢板。
绕组采用厚漆膜导线，有绕组定子铁心经真空压力浸漆处理，保证导线之间的空隙填充良好，使之成为一个完整的整体。
电动机的绝缘耐热等级为155（F），提高了电动机运行时的安全可靠性。
