yx3电机能效等级摘要：1.yx3 电机概述2.yx3 电机能效等级划分3.yx3 电机能效等级的检测方法4.yx3 电机能效等级的提升策略5.yx3 电机能效等级的重要性正文：一、yx3 电机概述yx3 电机是一种常用于工业领域的交流电机，具有结构简单、运行可靠、维护方便等优点。
在我国，yx3 电机被广泛应用于风机、水泵、压缩机等设备中，为工业生产提供了强大的动力。
二、yx3 电机能效等级划分yx3 电机能效等级是根据电机的能效水平划分的，通常分为3 级、2 级和1 级。
其中，1 级能效最高，3 级能效最低。
能效等级的划分有助于引导用户选择高能效的电机产品，提高能源利用效率。
三、yx3 电机能效等级的检测方法yx3 电机能效等级的检测主要包括试验方法和计算方法。
试验方法需要对电机进行实际测试，通过测量电压、电流、功率因数等参数，计算出电机的能效等级。
计算方法则是根据电机的铭牌数据和使用条件，利用公式计算出电机的能效等级。
四、yx3 电机能效等级的提升策略要提高yx3 电机的能效等级，可以从以下几个方面入手：1.选用高效电机：选择能效等级较高的电机产品，可以有效提高电机的能源利用效率。
2.合理匹配电机和负载：合理选择电机的容量和转速，使其在最佳工况下运行，有助于提高电机的能效。
3.提高电机运行维护水平：定期对电机进行维护保养，保证电机运行稳定可靠，可以降低能耗，提高能效。
五、yx3 电机能效等级的重要性yx3 电机能效等级的重要性体现在以下几个方面：1.节能减排：提高电机能效等级，有助于降低能源消耗，减少碳排放，有利于环境保护和可持续发展。
2.降低运行成本：高能效电机可以降低运行过程中的电能消耗，从而降低企业的运行成本。
3.提高产品质量：能效等级高的电机产品，其设计和制造水平相对较高，有助于提高整个设备的性能和可靠性。
总之，yx3 电机能效等级对于电机的性能、能源利用效率以及企业运行成本等方面具有重要意义。
YX3系列高效率三相异步电动机规格型号技术参数表一、产品概述YX3系列高效率三相异步电动机是全封闭自扇冷式三相异步电动机。
效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定，效率水平相当于欧洲EFF1高效电动机，并满足美国能源法规定的电动机效率指标要求。
二、电机品牌以下为我司战略合作供应商，产品质量可靠。
❖西门子（捷克产，进口）❖西门子贝得（中国产，合资）❖皖南（中国产，国产）❖六安（中国产，国产）❖南洋（中国产，国产）❖佳木斯（中国产，国产）三、应用领域应用于带式输送机，基本安装方式有B3（卧式安装）和B5（立式安装）两种方式。
四、产品优势①电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；②机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；③机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；④接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；⑤电动机采用热分级为155（F）级绝缘系统，从而延长电机的使用寿命；⑥电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；⑦适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀；⑧为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；⑨机座号132及以上在电机机座底部安装有排水阀；⑩优良的起动特；11电动机的高质量保证了很高的运行可靠性；12高效、节能、安全、环保五、电机型号Y X 3 160 L — 4 —WF1环境代号—Code of environment极数--No. Of poles机座长度（L表示长机座）-Code of frame legnth(S-short, M-middle, L-long)中心高-- Shaft center height(mm)第三次设计-- The third modified高效率--Hight frequency异步电动机-- Induction motor六、工作条件①温度：环境空气温度随季节而变化，最高为+40℃，最低为-15℃②海拔：不超过1000m③湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃④工作制：S1—连续工作制⑤额定电压：220V，230V，240V，380V，400V，415V，660V，690V，720V七、技术参数电动机技术参数表Motor technical parameters table电动机技术参数表Motor technical parameters table。
YE3电机和YX3、YBX3电机差异YE3电机归于超高效电机(超高效节能电机），选用新式电机方案，新技能及新材料，经过下降电磁能、热能和机械能的损耗，跋涉电机的输出功率的电机。
YE2高效电机（即YX3通常高效电机）。
YX3高效电机是国内榜首个以冷轧硅钢为导磁材料的高效电机。
是在Y3电机根底上方案开发的，Y3电机是国内榜首个以冷轧硅钢为导磁材料方案的通常电机，是国家“以冷代热”的商品。
YX3电机方案于2003年，2005年9例假过机械联合会安排的判定。
首要契合GB/T18613-2002版的2级能效规范--即节能评估值。
也契合欧洲的EFF1的方针恳求。
后来的GB/T18613-2006版的节能评估值，也能抵达。
它的查看办法中对电机的杂散损耗，选用输入功率的0.5%来核算，方案是也是据此来核算电磁数据。
国内电机厂家在2008年跋涉行2级能效存案，和节能商品认证时，除了合资品牌，都是选用YX3电机。
所以作为高效电机，YX3电机在国内广为人知。
YBX3防爆电机是对YBX3系列高功率隔爆型三相异步电动机的简称，是在YB3防爆电机的根底跋涉行改善的防爆电机，比照YB3愈加高效节能，可以代替YB3防爆电机的适用性。
功率契合GB18613-2012《中小型三相异步电动机能效绑缚值及能效等级》中的2级能效，且具有功用优异，运用安全牢靠，振荡、噪声比同类商品降的特征，契合环保恳求。
本系列电动机防爆功用契合GB3836.1-20十《爆破性环境第1有些：设备通用恳求》和GB3836.2-20十《爆破性环境第2有些：由隔爆外壳“d”维护的设备》的规矩，制成隔爆型。
防爆象征为ExdⅡAT4Gb、ExdⅡBT4Gb，ExdⅡCT4Gb，适用于有爆破性气体混合物存在的场合。
ExdⅡAT4Gb 适用于工厂用IIA类，温度组别为T1、T2、T3和T4组爆破性气体混合物存在的环境。
ExdⅡBT4Gb适用于工厂用IIB类，温度组别为T1、T2、T3和T4组爆破性气体混合物存在的环境。

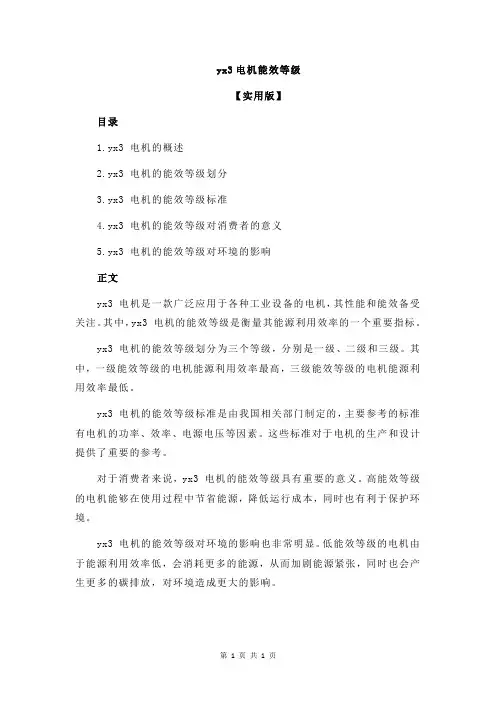

yx3电机能效等级
【实用版】
目录
1.yx3 电机的概述
2.yx3 电机的能效等级划分
3.yx3 电机的能效等级标准
4.yx3 电机的能效等级对消费者的意义
5.yx3 电机的能效等级对环境的影响
正文
yx3 电机是一款广泛应用于各种工业设备的电机，其性能和能效备受关注。
其中，yx3 电机的能效等级是衡量其能源利用效率的一个重要指标。
yx3 电机的能效等级划分为三个等级，分别是一级、二级和三级。
其中，一级能效等级的电机能源利用效率最高，三级能效等级的电机能源利用效率最低。
yx3 电机的能效等级标准是由我国相关部门制定的，主要参考的标准有电机的功率、效率、电源电压等因素。
这些标准对于电机的生产和设计提供了重要的参考。
对于消费者来说，yx3 电机的能效等级具有重要的意义。
高能效等级的电机能够在使用过程中节省能源，降低运行成本，同时也有利于保护环境。
yx3 电机的能效等级对环境的影响也非常明显。
低能效等级的电机由于能源利用效率低，会消耗更多的能源，从而加剧能源紧张，同时也会产生更多的碳排放，对环境造成更大的影响。
第1页共1页。
YX3系列高效率三相异步电动机YX3 Series High Efficiency Three Phase Induction Motors------------------------------------------------------------------------------------------一、概述机座号80～355 功 率0.18～375kW 工作制 S1 冷却方式：IC411能效等级：中国GB18613-2012 3级 （IEC 2级）适用于：需要节能连续运行的一般使用场所,如风机、水泵等。
Applications: Can be applied for the machines where continuous duty is required, like pumps, fans.特点：其外形美观、高效节能，F 级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠。
Features : These series motors have many virtues: beautiful profile, high efficiency and energy saving, class F insulation, IP55 protection grade, low noise, little vibration, reliable running.外形及安装尺寸 Dimensions mmB14 (机座无底脚、端盖上有小凸缘)B34 (机座带底脚、端盖上有小凸缘)外形及安装尺寸Dimensions mm B3（机座带底脚、端盖无凸缘）外形及安装尺寸 Dimensions mmB5（机座不带底脚、端盖有凸缘）外形及安装尺 Dimensions mmB35（机座带底脚、端盖有凸缘）外形及安装尺寸 Dimensions mmV1（立式安装、机座不带底脚、端盖有凸缘、轴伸向下的电动机）YX3系列电机也可以定制成双轴伸结构，外形及安装尺寸如下：YX3 series motor with 2 shaft ends, dimensions as follows: mm B14 (双轴伸、机座无底脚、端盖上有小凸缘)B34 (双轴伸、机座带底脚、端盖上有小凸缘)外形及安装尺寸 Dimensions mmB3（双轴伸、机座带底脚、端盖无凸缘）B5（双轴伸、机座不带底脚、端盖有凸缘）B35（双轴伸、机座带底脚、端盖有凸缘）13外形及安装尺寸 Dimensions mm14外形及安装尺寸 Dimensions mm* 表中外形尺寸为电机最大外形尺寸，实际情况以实物为准。
YX3高效电机和YE3高效电机的区别一、电机的发展1996年定型 Y2系列电机2003年定型 Y3系列电机2002年，为了取代Y2电机，设计以冷轧硅钢带替热轧硅钢的Y3系列电动机。
该系列电机采用冷轧硅钢，全系列基本满足GB18163能效限值标准。
2005年高效电机---YX3系列电机从能源形势、节能减排及世界电机行业发展出发，中小型电机行业开始研制满足GB18163中节能评价值即中国2级标准的高效电机。
从导磁材料选择、冲片研究、通风改善等方面改进。
效率平均提高%。
长期连续负荷可以节约大量电费。
2010年超高效电机---YE3电机针对美国2011年将在全球率先强制推行超高效率标准电机，国内上海电机研究所牵头，研制超高效电机系列产品开发。
该电机损耗值比高效电机降低20%。
对于年运行时间超过8000小时的电机，负荷率超过60%，电费以元/度计算，年左右可收回标准电机额外增加的成本。
电机的能耗标准：依据国家2012年新颁布的电动机能效标准：GB18613-2012《中小型异步三相电动机能效限定值及能效等级》YX3系列电机属于高效3级能耗电动机YE3系列电机属于超高效2级能耗电动机二、国家的电机能耗发展政策发改委[2012]181号文件：《关于落实2012年高效电机推广任务的通知》1.→GB18613-2006 能效三级（普通效率）禁止生产，在用逐步淘汰2.→新建、搬迁选用高效电机3.→工信部[2009]67号涉及电机（J、JO、YB)2013年底前淘汰4.→JS/JSQ电机2015年底前淘汰三、电机的能耗分析1.电机的能耗组成电机效率的提高（1）.降低了定子损耗更高质量等级的钢线紧凑的端部设计良好的槽满率优异的浸漆工艺适当增加铁芯长度（降低电流密度）（2）.降低了风摩损耗不降低冷却效果的前提下，使用更小尺寸的风扇更高品质的轴承更高等级的定转子同心度，降低振动、摩擦（3）.降低了杂散损耗优化的电磁设计更高要求的制造工艺措施（4）.降低转子铝耗优异的转子压铸工艺改进转子绝缘高压冲模铸铝转子高的转子动平衡要求（5）.降低了铁耗选用高效的冲片，确保材质的低损耗、高磁感特性。
YX3系列高效率高压三相异步电动机(机座号355～560)产品样本代号：0AP.138.01542013年03月03日CNE牌YX3系列高效率高压三相异步电动机相同体积功率更大相同功率效率更高相同效率品质更优非凡品质省心省力目录一.引言................................................................................................................................................... 4 1. 2. 3. 4. 概述........................................................................................................................................... 4 用途........................................................................................................................................... 4 产品范围................................................................................................................................... 5 型号描述................................................................................................................................... 5 二.技术特点........................................................................................................................................... 6 1. 2. 3. 产品基本信息 ........................................................................................................................... 6 产品执行标准与容差 ............................................................................................................... 6 技术说明................................................................................................................................... 7 三.工程选型......................................................................................................................................... 13 1. 2. 3. 4. 订货考虑因素 ......................................................................................................................... 13 默认设计状态 ......................................................................................................................... 14 特殊订货................................................................................................................................. 14 常用选件................................................................................................................................. 15 四.技术数据......................................................................................................................................... 15 1. 2. 3. 型谱......................................................................................................................................... 15 6000V 标准数据 ...................................................................................................................... 16 10000V 标准数据 .................................................................................................................... 19 五. 安装与外形尺寸............................................................................................................................. 22 六.销售服务 (24)一.引言1. 概述在驱动技术领域，几十年来，CNE牌电动机都享有很高的知名度，始终追求节能、环保，高功率密度输出，更可靠安全的发展目标。
YX3 系列高效率高压三相异步电动机采用当今国际高压高效中型电动机设计和制造理念，结合本公司长期以来生产高效电动机的技术和经验而开发，采用已经验证可靠地新技术、新材料、新工艺，选材考究、制造精良，较之上一代产品，具有以下优势：◆更节能全系列效率达到国家一级能效标准。
以100 万kW/年装机容量用YX3 进行节能改造计算（按工业用电0.8元/度，原平均效率95.5%，改造后平均效率96.5%）：改造前用电量：P1改造前=100万/0.955=104.7120万kW改造后用电量：P1改造后=100万/0.965=103.6369万kW改造后省电量：P1改造前-P1改造后=（104.7120-103.6369）×24x365=94178760kW.h 全年节省资金：94178760×0.8=75343008（元）从以上计算分析可见，全年可节省电费约7500万元，经济效益显著。
◆更环保低振动。
