步进电机无位置传感器控制

步进电机常用控制方式-回复步进电机是一种能够将电信号转变为机械运动的设备，广泛应用于各个领域，如自动化控制、通信设备、3D打印等。

步进电机的控制方式有多种，不同的控制方式适用于不同的应用场景。

本文将为您详细介绍几种常用的步进电机控制方式及其原理。

一、开环控制开环控制是最简单也是最常见的步进电机控制方式之一。

在开环控制中，控制器发出的电信号直接驱动步进电机，但无法实时监测电机的转动情况及位置信息。

这种控制方式通常使用脉冲信号进行驱动，脉冲的频率决定了电机的转速，脉冲的数量决定了电机的旋转角度。

开环控制具有控制简单、成本低的优点，适用于一些对位置精度要求不高的应用场景，如打印机、输送带等。

但开环控制无法保证电机的运动精度，容易发生误差积累，且对于负载变化或电机参数变化较大的情况下，控制效果较差。

二、半闭环控制半闭环控制是在开环控制的基础上增加了位置反馈，在电机转动过程中实时获取电机的位置信息，从而实现更加精确的控制。

在半闭环控制中，控制器发出的脉冲信号驱动电机，同时通过位置传感器获取电机的位置信息反馈给控制器，控制器根据位置信息实时调整脉冲信号，从而实现对电机转动的控制。

半闭环控制相比开环控制具有更高的控制精度和更好的抗干扰性能。

适用于对位置精度要求较高的应用场景，如数控机床、印刷设备等。

但半闭环控制需要额外的位置传感器来实现位置反馈，增加了系统的复杂性和成本。

三、闭环控制闭环控制是步进电机控制的最高级别。

闭环控制通过在电机转动过程中实时获取位置、速度等信息，并与目标设定值进行比较，实现对电机位置、速度的闭环控制。

在闭环控制中，控制器发出的脉冲信号驱动电机，同时通过位置传感器获取电机的位置信息反馈给控制器，控制器根据位置信息计算出电机的速度和加速度信号，进一步精确调整对电机的驱动信号。

闭环控制具有极高的控制精度和稳定性，适用于对位置和速度精度要求非常高的应用场景，如精密仪器、卫星导航等。

闭环控制系统的响应速度快、鲁棒性好，能够在负载变化或环境干扰较大的情况下保持稳定的控制效果。

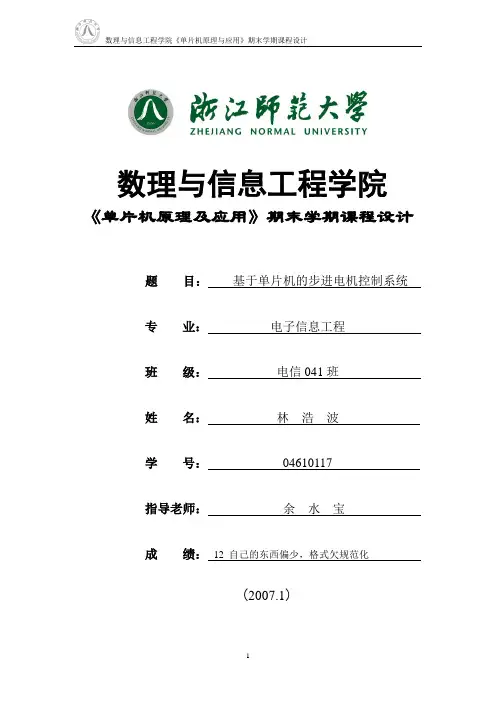

数理与信息工程学院《单片机原理及应用》期末学期课程设计题目：基于单片机的步进电机控制系统专业：电子信息工程班级：电信041班姓名：林浩波学号：04610117指导老师：余水宝成绩：12 自己的东西偏少，格式欠规范化(2007.1)目录第1章引言 (3)1.1 步进电机控制系统概述 (3)1.2 本设计任务和主要内容 (4)第2章系统主要硬件电路设计 (5)2.1 单片机控制系统原理 (5)2．2 单片机主机系统电路 (5)2.2.1时钟电路 (6)2.2.2复位电路 (6)2.3 步进电机驱动电路 (7)2.4 LED显示电路 (8)第3章系统的软件设计 (10)3.1 步进电机的位置控制 (10)3.2 显示子程序 (13)第四章结束语 (17)第5章参考文献 (18)基于单片机的步进电机控制系统数理与信息工程学院电信041 林浩波指导教师：余水宝第1章引言在当今社会的各个领域步进电机无处不在，应用领域涉及机器人、工业电子自动化设备、医疗器件、广告器材、舞台灯光设备、印刷设备、计算机外部应用设备等等。

因此，设计出高精确度、实时监控、语音提示的步进电机具有重要的现实意义和实用价值。

本设计是基于80C51单片机的步进电机控制系统，能够有效地对步进电机转速、方向的控制。

为了能够更加人性化的控制系统，本设计还增加了语音提示部分，在实际应用当中由于紧急事件需要在短时间内了解电机的工作情况，这时看数码显示就很不方便，而语音提示提供很大帮助，只要按下语音提示按钮便能获取相关技术数据。

本设计采用16 位单片机MCS80C51对步进电机进行控制，通过I/O口输出的具有时序的方波作为步进电机的控制信号，信号经过驱动芯片驱动步进电机；同时，用4X4的键盘来对电机的状态进行控制，并用数码管显示电机的转速，采用74LS164作为4位单个数码管的显示驱动。

1.1 步进电机控制系统概述步进电机是机电一体化产品中的关键组件之一，是一种性能良好的数字执行元件，随着计算机应用技术、电子技术和自动控制技术在国民经济各个领域中的普及与深入，步进电机的需求量越练越大。

步进电机控制方法步进电机是一种将电脉冲信号转换为角位移的执行器，广泛应用于打印机、数控机床、纺织机械、包装设备等自动控制系统中。

步进电机控制方法的选择对于系统的性能和稳定性具有重要影响，下面将介绍几种常见的步进电机控制方法。

1. 开环控制。

开环控制是最简单的步进电机控制方法之一，通过给步进电机施加一定的脉冲信号来控制其旋转角度。

这种方法简单直接，但无法对步进电机的运动状态进行实时监测和调整，容易出现失步现象，适用于对精度要求不高的场合。

2. 半闭环控制。

半闭环控制是在开环控制的基础上增加了位置传感器反馈的控制方法。

通过位置传感器实时监测步进电机的位置，将反馈信息与设定值进行比较，从而实现对步进电机位置的闭环控制。

这种方法相比于开环控制能够更好地提高系统的稳定性和精度，但仍然存在一定的失步风险。

3. 闭环控制。

闭环控制是最为精确的步进电机控制方法，通过在步进电机上增加编码器等位置传感器，实时反馈步进电机的位置信息，并对其进行精确控制。

闭环控制能够及时调整步进电机的运动状态，减小失步风险，提高系统的稳定性和精度，适用于对位置精度要求较高的场合。

4. 微步进控制。

微步进控制是一种通过改变步进电机相序激励方式，使步进电机在每个步距内分成多个微步距的控制方法。

微步进控制能够提高步进电机的分辨率，减小振动和噪音，提高系统的平稳性和精度，适用于对步进电机运动要求较高的场合。

总结。

在实际应用中，步进电机控制方法的选择应根据具体的控制要求和系统性能需求来确定。

不同的控制方法各有特点，开环控制简单直接，但精度较低；半闭环控制提高了系统的稳定性和精度，但仍存在失步风险；闭环控制精度最高，但成本较高。

微步进控制能够提高步进电机的平稳性和分辨率，但相应的控制电路较为复杂。

因此，在选择步进电机控制方法时，需要综合考虑系统的实际需求和成本因素，选择最合适的控制方法来实现系统的稳定运行和高精度控制。

基于PID控制的步进电机位置闭环控制系统设计一、引言在现代自动化控制系统中，步进电机广泛应用于各种精密定位和定量控制需求的场景。

步进电机的控制涉及到位置的精确定位和稳定性的维持，这就需要一个有效的闭环控制系统来实现。

PID控制器被广泛应用于步进电机的闭环控制系统设计中，本文将探讨基于PID控制的步进电机位置闭环控制系统的设计原理和实现方法。

二、步进电机简介步进电机是一种特殊的直流电动机，通过控制脉冲信号的频率和顺序来实现精确控制。

步进电机的圆周分为若干等角度的步进角，每个步进角对应一个旋转角度，这使得步进电机在控制方面更加便捷和精确。

由于步进电机无需传感器反馈，因此常用于定量控制和精确位置控制的场合。

三、PID控制器原理PID控制器是一种经典的闭环控制器，其由比例（P）、积分（I）、微分（D）三个部分组成。

比例控制决定输出与偏差的比例关系，积分控制消除系统稳态误差和提高系统的响应速度，微分控制用于抑制系统对于负荷变化的敏感性。

PID控制器采用反馈控制策略，利用实际输出和期望输出之间的偏差来调整控制量。

四、步进电机位置闭环控制系统设计步进电机的位置闭环控制系统设计基于PID控制器。

首先，需要传感器来获得实际位置信息，然后与期望位置进行比较以获取偏差。

接下来，将偏差作为输入，经过PID控制器计算出控制量，并输出给步进电机驱动器。

步进电机驱动器根据控制量控制步进电机的旋转，从而实现位置的精确控制。

五、传感器选择为了获取步进电机的实际位置信息，需要选择合适的传感器。

常用的传感器包括光电编码器和霍尔传感器。

光电编码器具有高精度和高分辨率的特点，但价格较高；霍尔传感器则具有较低的价格和较高的可靠性，但分辨率较低。

根据具体需求和预算可选择合适的传感器。

六、PID参数调整PID控制器的性能很大程度上取决于参数的选择。

比例参数决定了响应的速度和稳定性，过大的比例参数会导致系统震荡，过小则导致响应速度慢；积分参数消除稳态误差，过大的积分参数会导致系统震荡，过小则无法消除稳态误差；微分参数能够抑制系统对负荷变化的敏感性，过大的微分参数会导致系统噪声，过小则无法起到抑制作用。

步进电机有几种工作方式在现代工业和自动化领域中，步进电机是一种常用的电动机之一。

步进电机具有结构简单、运行稳定、定位准确等优点，被广泛应用于各种设备和系统中。

根据不同的控制方式和工作原理，步进电机可以分为几种不同的工作方式。

1. 开环控制方式开环控制方式是步进电机最基本的工作方式之一。

在开环控制下，系统仅根据输入的脉冲信号来驱动步进电机，而没有反馈信号用于监测电机的实际运动情况。

这意味着系统无法实时调整电机的运行状态，容易出现失步或者误差累积的问题。

开环控制方式适用于一些对定位精度要求不高的场合，成本较低。

2. 半闭环控制方式半闭环控制方式在开环控制的基础上增加了位置传感器或编码器等反馈装置，用于监测步进电机的实际位置信息。

根据反馈信号，系统可以进行部分的位置校正，提高了系统的稳定性和定位精度。

半闭环控制方式适用于一些对定位精度要求较高的场合，但相比全闭环控制，其成本和复杂度较低。

3. 全闭环控制方式全闭环控制方式是步进电机的高级控制方式之一。

在全闭环控制下，系统不仅通过位置传感器获取电机的实际位置信息，还将这些信息反馈给控制器进行实时校正。

这样可以确保步进电机在高速运动或负载变化时仍能保持准确的位置控制，提高了系统的响应速度和稳定性。

全闭环控制方式适用于对精准定位和高速响应要求较高的场合，但相应地增加了系统的成本和调试难度。

4. 微步进控制方式除了以上三种基本的控制方式外，还有一种常见的控制方式是微步进控制。

微步进控制通过改变步进电机的相间电流波形，将每一步的细分成更小的微步，从而使电机的1转动更加平滑和精确。

相较于传统的全步进控制方式，微步进控制可以提高电机的分辨率和平稳性，但也会增加电机的功耗和控制复杂度。

不同的工作方式适用于不同的应用场合，用户可以根据自身需求和预算选择合适的步进电机控制方式。

在实际应用中，需综合考虑定位精度、速度要求、成本限制等因素，选择最适合的控制方式，以达到最佳的工作效果。

步进电机得闭环控制方法
步进电机的闭环控制方法是通过检测电机的实际位置或速度，并将其与期望的位置或速度进行比较，然后调整电机的控制信号，以实现更精确的控制。

以下是一些常见的步进电机闭环控制方法：
1. 编码器反馈：在电机轴上安装编码器，通过检测编码器的输出信号，可以实时获取电机的位置和速度信息。

然后将这些信息反馈给控制器，控制器根据反馈信号调整电机的控制信号，以实现精确的位置和速度控制。

2. 霍尔传感器反馈：在电机转子上安装霍尔传感器，通过检测霍尔传感器的输出信号，可以获取电机的位置信息。

然后将这些信息反馈给控制器，控制器根据反馈信号调整电机的控制信号，以实现精确的位置控制。

3. 反电动势反馈：在电机绕组中产生的反电动势可以反映电机的转速信息。

通过检测反电动势的大小和相位，可以获取电机的速度信息。

然后将这些信息反馈给控制器，控制器根据反馈信号调整电机的控制信号，以实现精确的速度控制。

4. 无传感器闭环控制：这种方法不需要安装额外的传感器，而是通过检测电机的相电流和相电压，以及计算电机的磁链和转矩，来实现对电机的闭环控制。

这种方法需要复杂的控制算法和信号处理技术，但可以实现高精度的位置和速度控制。

在实际应用中，选择哪种闭环控制方法取决于具体的应用需求和
系统成本等因素。

西门子S7-200系列PLC在步进电机定位控制中的应用
西门子S7-200系列PLC可以在步进电机定位控制中扮演关键
角色。

步进电机是一种常用于精确位置控制的电机，可以在不使用传感器的情况下实现准确的位置控制。

PLC可以通过控
制步进电机的驱动器，实现对步进电机的定位控制。

PLC可以接收外部输入信号，用于触发步进电机的运动。

这
些信号可以包括启动信号、停止信号、以及指令信号等。

PLC
可以根据不同的输入信号状态，控制步进电机的运动方向和速度。

PLC可以与步进电机控制器进行通信，以发送指令和接收状
态反馈。

PLC通过发送指令，控制步进电机按照指定的步进
角度或者位置移动。

同时，PLC可以接收步进电机控制器的
状态反馈信息，包括是否到达目标位置、是否超出限位等，以便进行适当的控制策略。

PLC可以与外部设备（例如传感器、触发器等）进行联动，
实现更加复杂的步进电机定位控制。

通过接收外部设备的信号，PLC可以根据具体的应用需求，进行逻辑判断和控制操作，
以实现更加灵活和精确的步进电机定位控制。

西门子S7-200系列PLC在步进电机定位控制中具有广泛的应用。

它可以根据各种输入信号状态，控制步进电机的运动方向和速度，实现精确的位置控制。

同时，PLC还可以与步进电
机控制器和外部设备进行通信和联动，实现更加复杂的控制策略。

步进电机与伺服电机区别步进电机和伺服电机是现代工业中常见的两种电动执行元件，它们在自动化控制系统中起着重要作用。

虽然它们都是电动机，但在工作原理、应用领域和性能特点上有着明显的区别。

本文将从几个方面对步进电机和伺服电机进行比较，以帮助读者更好地理解它们之间的差异。

1. 工作原理步进电机：步进电机是一种将电脉冲转变为机械位移的电机，它通过将电流施加到定位磁极上来产生转矩，并通过轴向的步进角来控制位置。

步进电机在不需要传感器反馈的情况下可以实现精确的位置控制。

伺服电机：伺服电机是一种通过与位置或速度传感器配合的反馈系统来控制输出位置、速度或转矩的电机。

伺服电机通常能够更及时地响应控制系统的指令，并且具有更高的精度和性能。

2. 应用领域步进电机：步进电机适用于需要简单位置控制的场合，如打印机、数控机床、3D 打印机等。

由于步进电机没有速度和位置反馈控制，因此在需要更高精度和速度的应用中往往表现不佳。

伺服电机：伺服电机适用于对位置、速度和转矩要求较高的自动化系统中，如飞机控制系统、机器人、医疗设备等。

伺服电机能够根据传感器反馈的信号实现更高精度的闭环控制。

3. 性能特点步进电机：- 简单控制，易于编程。

- 低成本，可靠性高，需使用专用驱动器。

- 无需外部传感器反馈，但容易失步。

- 通常适用于低速、低精度的应用。

伺服电机： - 高性能，精度高。

- 价格较高，需要专用控制器与反馈系统。

-高速响应，稳定性好，适用于高精度、高速度的控制系统。

- 需要传感器反馈，实现闭环控制，准确度更高。

4. 总结综上所述，步进电机和伺服电机在工作原理、应用领域和性能特点上存在明显的区别。

选择合适的电机取决于具体的应用需求，如果需要简单的位置控制且成本较低，步进电机是一个不错的选择；而如果需要更高的精度、速度和稳定性，伺服电机则更为适合。

在实际工程中，我们应根据实际需求来选择适合的电机类型，以确保系统的稳定运行和高效性能。

四相八拍步进电机工作原理步进电机是一种将电信号转换为机械运动的电机，常见的一种类型是四相八拍步进电机。

四相八拍步进电机由电机本体和驱动器两部分组成，其工作原理基于电磁感应和磁力原理。

本文将简要介绍四相八拍步进电机的工作原理和特点。

工作原理四相八拍步进电机内部包含四个定子线圈和一个转子。

每个定子线圈都与电路中的一个相连接，这四个相依次通电，就会产生一个旋转磁场，从而驱动转子进行旋转。

在四相八拍步进电机中，每一相对应步进角度为45度，每相有两种状态（称为拍），因此总共有八种状态，即八拍。

当电流通过定子线圈时，会在定子内产生磁场，与转子上的永久磁铁相互作用，使得转子发生位移。

通过适时地改变电流通路，可以控制每个线圈的磁场状态，从而实现步进电机的转动。

特点1.精确定位: 步进电机能够精确控制每一步的转动角度，因此在需要精确定位的场合广泛应用，如打印机、数控机床等。

2.无需传感器: 与其他电机不同，步进电机无需外部传感器反馈转子位置，通过控制电流即可实现精确控制。

3.响应迅速: 步进电机响应速度快，可以快速调整转子位置，适用于一些需要频繁调整的场合。

4.简单驱动: 步进电机的驱动比较简单，只需依次激活不同的相，无需复杂的控制电路。

5.低成本: 由于结构简单、制造工艺成熟，步进电机的成本相对较低。

总的来说，四相八拍步进电机以其精确控制、简单驱动、低成本等特点，在各种自动控制系统中得到广泛应用。

它为自动化领域提供了重要的驱动手段，是现代工业中不可或缺的一部分。

希望通过本文的介绍，读者能够更加深入了解四相八拍步进电机的工作原理和特点，进一步掌握这一电机的应用技术。

步进电机的不断发展和改进，将为自动化技术的发展带来更多可能，为各行各业的智能化发展提供动力。

步进电机控制摘要：衡量伺服系统整体性能的好坏的关键是系统是否有稳定性以及较强的抗干扰能力,为了使系统有较好的稳定性和较强的抗干扰能力,采用合适的控制策略及其重要。

传统的永磁电机是用霍尔传感器检测转子位置,为了降低制造成本,以及减少系统的体积,笔者提出采用无位置传感器的控制策略。

本文将运用模糊PID算法对永磁同步电机控制,以及运用扩展卡尔曼滤波器作为观测器对永磁同步电机转子进行跟踪。

关键词：步进电机；控制；电动辅助转向引言新能源车的种类有许多，如果以驱动能量来源进行划分，那么可以分为纯电动、燃料电池以及混合动力三种，其中最重要的构件有驱动电机、动力电池以及能量转换控制系统。

而永磁同步电机作为驱动电机的一种，其在性能方面如效率、功率密度、转矩密度等都相较于其他驱动电机更具优势，因此永磁同步电机在新能源车上的应用极具实际意义。

1伺服电机控制技术的内涵在制造业发展过程中，伺服电机控制是一项常用的智能化控制技术，可配合机械产品制造过程的动态化运转，对设备进行全过程管理，有效记录被控制对象的连续化动作特性。

当有异常现象时，该技术能够将数据及时反映在显示控制系统当中。

伺服控制技术的自动控制机理主要是指：通过设备内的各种传感器、控制器等机械媒介，有效控制物体，故该技术被广泛应用于对精度要求很高的机械制造领域及其生产环节中。

当前，我国工业生产领域中常用的伺服系统分为两种，第一种为电气伺服系统，具有操作便捷、安全性高等特点。

第二种为电液伺服系统，该系统主要以电机为载体进行驱动提供动力，可精准判断并反应机械控制指令，刚性好，输出速度较为平稳，但在运转时会产生较大的噪声。

在使用伺服控制技术完成工业生产活动的过程中，针对两种不同类型的伺服系统进行分析研究，判断何种伺服系统更能满足当代工业高精度生产要求，可充分发挥其各自的职能，促进工业领域的可持续发展。

数控系统的引入，进一步提升了该技术的应用价值，提高了伺服系统的性能，包括内部的处理器设备也在不断升级，使得其计算性能更加精确，可以缩短机械生产过程所用的时间，提高生产效率，进而提升企业的收益。

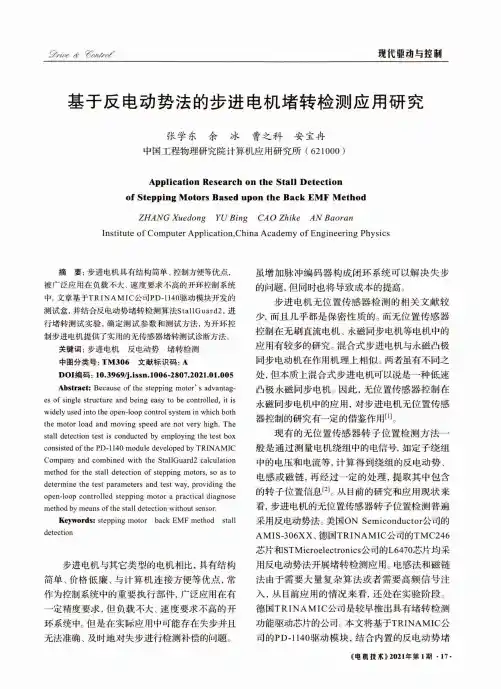

<S:现代驱动与控制基于反电动势法的步进电机堵转检测应用研究张学东余冰曹之科安宝冉中国工程物理研究院计算机应用研究所（621000 )Application Research on the Stall Detectionof Stepping Motors Based upon the Back EMF MethodZHANG Xuedong YU Bing CAO Zhike AN BaoranInstitute of Computer Application,China Academy of Engineering Physics摘要：步进电机具有结构简单、控制方便等优点，被广泛应用在负载不大、速度要求不高的开环控制系统 中。

文章基于TR IN A M IC公司PD-1140驱动模块开发的 测试盒，并结合反电动势堵转检测算法S ta llG u a rd2,进 行堵转测试实验，确定测试参数和测试方法，为开环控 制步进电机提供了实用的无传感器堵转测试诊断方法。

关键词：步进电机反电动势堵转检测中图分类号：TM306文献标识码：ADOI编码：10.3969/j.issn.l006-2807.2021.01.005 Abstract:Because of the stepping motor* s advantag­es of single structure and being easy to be controlled, it is widely used into the open-loop control system in which both the motor load and moving speed are not very high. The stall detection test is conducted by employing the test box consisted of the PD-1140 module developed by TRINAMIC Company and combined with the StallGuard2 calculation method for the stall detection of stepping motors, so as to determine the test parameters and test way, providing the open-loop controlled stepping motor a practical diagnose method by means of the stall detection without sensor.Keywords:stepping motor back EMF method stall detection步进电机与其它类型的电机相比，具有结构 简单、价格低廉、与计算机连接方便等优点，常 作为控制系统中的重要执行部件，广泛应用在有 一定精度要求，但负载不大、速度要求不高的开 环系统中。

步进电机控制方法详解
步进电机是一种电动机，能够将电脉冲转换为机械位移，具有精准定位、无需传感器反馈等优点，在许多行业中得到广泛应用。

步进电机的控制方法多种多样，包括开环控制和闭环控制两种基本方式。

1. 开环控制
开环控制是最简单直接的步进电机控制方法之一。

通过控制每次输入的脉冲数量和频率来控制电机旋转的角度和速度。

开环控制不需要反馈系统，因此结构简单、成本低廉，适用于一些简单的应用场景。

但是开环控制无法实时纠正误差，容易受到外部因素干扰，精度相对较低。

2. 步进电机控制方法详解
在现代步进电机应用中，闭环控制方式更为常见。

闭环控制通过在电机上添加编码器或传感器，实时监测电机的位置、速度和加速度等参数，将这些信息反馈给控制系统，从而动态调整控制电流和脉冲信号，确保电机的运动精准稳定。

闭环控制能够有效消除误差和震动，提高系统的响应速度和稳定性，适用于对精度要求较高的场合。

3. 如何选择合适的控制方法
在选择步进电机控制方法时，需要根据具体应用场景和要求来进行判断：
•如果是一些简单的定位任务，对精度要求不高，可以选择开环控制方法，简单易行。

•如果是需要高精度、高速度的精密定位任务，或是需要长时间稳定运行的场合，建议选择闭环控制方式，确保系统的稳定性和可靠性。

综上所述，步进电机的控制方法多种多样，开环控制和闭环控制各有优劣。

在实际应用中，应根据具体需求来选择合适的控制方式，以达到最佳的控制效果。

步进电机作
为一种重要的执行元件，在自动化控制系统中具有重要的地位和作用，不断推动着工业自动化技术的发展。

步进电机的精确控制方法研究步进电机是一种将脉冲输入转化为旋转运动的电动机。

它具有精确位置控制的优势，广泛应用于数控机床、印刷设备、纺织设备等领域。

本文将研究步进电机的精确控制方法。

首先，步进电机的精确控制方法可以从两个方面入手：开环控制和闭环控制。

开环控制是指通过给定脉冲数控制步进电机的旋转角度，但无法实时检测和修正位置偏差。

闭环控制则通过添加位置传感器和反馈控制系统，实现对步进电机的精确位置控制。

在开环控制方法中，可以使用以下几种策略来提高步进电机的精确度：1.采用高分辨率的脉冲信号：通过提高脉冲信号的分辨率，可以使步进电机的旋转角度更加精确。

2.采用微步驱动技术：微步驱动技术可以将一个脉冲细分为多个微步，从而实现对步进电机更加精细的控制。

常见的微步驱动技术有1/2步、1/4步和1/8步等。

3.降低负载惯性：负载惯性对步进电机的转动精度有很大影响。

通过减小负载惯性，可以提高步进电机的转动精度。

而闭环控制方法则通过反馈控制系统对步进电机的位置进行实时监测和修正，从而实现更加精确的位置控制。

闭环控制方法可以采用以下几种方式：1.采用位置传感器：可以使用编码器或霍尔传感器等位置传感器来实时监测步进电机的转动角度，从而获得实际位置与期望位置之间的误差。

2.使用PID控制算法：PID控制算法是一种常用的闭环控制算法，通过调节比例、积分和微分三个参数，可以快速、稳定地修正步进电机的位置偏差。

3.采用模型预测控制（MPC）：模型预测控制是一种优化控制算法，通过建立步进电机的数学模型，预测未来的位置偏差，并采取相应的控制策略来修正偏差。

总之，步进电机的精确控制方法可以通过开环控制和闭环控制两种方式实现。

开环控制方法适用于对精度要求不高的应用场景，而闭环控制方法则适用于对位置精度要求较高的场景。

根据具体应用需求，可以选择合适的控制方法来实现步进电机的精确控制。

线切割步进电机失步的原因线切割机是一种用于切割金属材料的机器，它采用线切割技术，将一根金属丝拉紧后通过电火花放电的方式进行切割。

在线切割机中，步进电机是一个非常重要的部件，它的失步会直接影响到线切割机的切割精度和效率。

本文将从步进电机的原理、失步的原因和解决方法等方面进行探讨。

一、步进电机的原理步进电机是一种特殊的电机，它的转子是通过电磁场的作用实现旋转的。

步进电机与普通电机相比，具有以下特点：1. 步进电机可以非常精确地控制转子的位置和速度，因此在许多需要高精度控制的场合得到广泛应用。

2. 步进电机不需要外部传感器就可以进行位置和速度控制，因此结构简单、可靠性高。

3. 步进电机可以按照预定的步数进行旋转，因此可以与其他系统进行精确的同步控制。

二、步进电机失步的原因步进电机失步是指其旋转的位置与控制信号不相符，导致旋转位置不确定的现象。

步进电机失步的原因有以下几个方面：1. 电源电压不稳定：步进电机需要稳定的电源供应，如果电源电压不稳定，就会导致步进电机失步。

2. 控制信号干扰：步进电机是通过控制信号控制旋转的，如果控制信号受到干扰，就会导致步进电机失步。

3. 负载过大：步进电机的扭矩是有限的，如果负载过大，就会导致步进电机失步。

4. 轴向负载不均：步进电机的轴向负载不均，也会导致步进电机失步。

5. 机械结构不稳定：步进电机是通过机械结构实现旋转的，如果机械结构不稳定，就会导致步进电机失步。

三、步进电机失步的解决方法步进电机失步会直接影响到线切割机的切割精度和效率，因此必须采取有效的措施进行解决。

常见的步进电机失步解决方法有以下几个方面：1. 电源电压稳定化：采用稳压电源或者UPS等设备，保证步进电机的电源电压稳定。

2. 控制信号隔离：采用隔离技术，将控制信号与外界隔离，避免受到干扰。

3. 减小负载：通过减小负载，使步进电机的扭矩不会超过其额定值，避免失步。

4. 调整轴向负载：通过调整轴向负载，使步进电机的轴向负载均匀，避免失步。

microchip的电机控制算法Microchip电机控制算法概述Microchip提供各种电机控制算法，用于驱动各种类型的电机。

这些算法针对不同的电机类型和应用进行了优化，可提供高效、准确和可靠的控制。

BLDC电机控制算法无刷直流（BLDC）电机控制算法是Microchip电机控制产品组合中的关键部分。

这些算法利用传感或无传感器反馈来精确控制BLDC电机的速度、扭矩和位置。

传感BLDC算法: 这些算法使用霍尔效应传感器或其他位置传感器来提供电机位置的直接测量。

这使得精确的速度和位置控制成为可能，并减少了扭矩脉动。

无传感器BLDC算法: 这些算法使用电机反电动势（BEMF）和其他技术来估算电机位置，无需物理传感器。

这降低了系统的复杂性和成本，同时仍提供良好的控制性能。

交流感应电机控制算法交流感应电机控制算法用于驱动交流感应电机，这些电机广泛用于工业和商业应用。

标量控制算法: 这些算法使用电压和电流的标量值来计算电机控制信号。

它们简单易于实现，但效率较低。

矢量控制算法: 这些算法使用电压和电流的矢量表示来计算电机控制信号。

它们提供了比标量算法更高的效率和更精确的控制。

步进电机控制算法步进电机控制算法用于驱动步进电机，这些电机在定位和自动化应用中非常常见。

全步进算法: 这些算法一次激活电机的一个线圈，这导致电机移动一个步进角。

它们简单且易于实现，但效率较低。

微步进算法: 这些算法将一个步进角细分成更小的步长，这提高了电机的分辨率和精度。

它们比全步进算法更复杂，但提供了更好的控制性能。

算法选择选择合适的电机控制算法取决于电机类型、应用要求和可用资源。

以下是选择算法时需要考虑的一些因素：电机类型: 算法必须与电机的类型兼容。

控制要求: 算法必须能够满足所需的控制性能，例如速度、扭矩和位置精度。

资源限制: 算法必须在可用的处理能力和内存限制范围内实现。

Microchip电机控制产品Microchip提供各种电机控制产品，包括：MCU: 带有集成电机控制外设的微控制器驱动器: 用于直接驱动电机的专用设备软件库: 提供预先构建的算法和工具来简化电机控制开发结论Microchip的电机控制算法提供了广泛的选项，用于驱动各种类型的电机。

步进电机的转速控制方法
步进电机是一种常见的电动机类型，广泛应用于数码打印机、机床、自动化设备等领域。

对于步进电机的转速控制，有以下几种常见的方法：
1. 定时脉冲控制方法：这是最基本的控制方法。

通过控制脉冲信号的频率和占空比来控制步进电机的转速。

提高脉冲频率可加快转速，而改变占空比则可调节转速。

2. 微步驱动控制方法：与定时脉冲控制方法相比，微步驱动控制方法能够实现更细腻的转速控制。

通过在控制信号中加入多个微步信号，可以使步进电机每转动一个脉冲角度时细分为更小的角度，从而实现更加精确的转速控制。

3. 闭环控制方法：闭环控制方法通过在步进电机系统中添加编码器或位置传感器等反馈装置，实时监测步进电机的位置，并与期望位置进行比较，通过调整驱动信号来控制步进电机的转速。

闭环控制方法可以更加精确地控制转速，并在负载变化时实现自适应调整。

4. 软件控制方法：通过控制步进电机驱动器上的软件或编程方式，实现转速的控制。

例如，使用PLC（可编程逻辑控制器）或单片机编程，通过改变输出信号来控制步进电机的转速。

需要注意的是，步进电机的最大转速与驱动器的工作电压、负载情况、驱动电流等因素有关，因此在实际应用中需要综合考虑这些因素，并选择合适的转速控制方法来满足实际需求。

步进电机回原点的方法步进电机是一种常用的电动机，具有精准定位和良好的控制性能。

在实际应用中，有时需要将步进电机回到原点位置，以便重新开始工作或进行校准。

本文将介绍几种常见的步进电机回原点的方法。

一、开环控制法开环控制是一种简单直接的步进电机回原点方法。

其原理是通过逐步增加或减少脉冲信号的频率和脉冲数，使步进电机逐渐靠近原点位置，直到达到原点位置为止。

这种方法的优点是操作简单，适用于一些简单的应用场景。

但是由于没有反馈机制，无法保证回原点的精确性和稳定性。

二、位置传感器法位置传感器法是一种常用的步进电机回原点方法，通过安装位置传感器来检测步进电机的位置，从而精确控制回原点的过程。

常用的位置传感器有光电传感器、霍尔传感器等。

具体操作步骤是：首先将步进电机移动到离原点较远的位置，然后逐步减少脉冲信号的频率和脉冲数，同时监测位置传感器的信号，当信号变化时停止脉冲信号的输出，即可达到回原点的目的。

这种方法具有较高的精确性和稳定性，适用于对回原点精度要求较高的场景。

三、限位开关法限位开关法是一种简单有效的步进电机回原点方法。

通过安装限位开关在步进电机的原点位置上，当步进电机移动到原点位置时，限位开关被触发，信号传递给控制器，从而停止步进电机的运动。

这种方法的优点是简单可靠，适用于一些对回原点精度要求不高的应用场景。

但是由于限位开关的精度有限，可能会存在一定的误差。

四、复位信号法复位信号法是一种常用的步进电机回原点方法，通常通过一个复位信号来控制步进电机回原点。

具体操作步骤是：首先将步进电机移动到离原点较远的位置，然后发送复位信号，控制步进电机逆时针或顺时针旋转，直到达到原点位置为止。

这种方法具有较高的精确性和稳定性，适用于对回原点精度要求较高的场景。

步进电机回原点的方法有很多种，选择合适的方法取决于具体的应用需求。

开环控制法简单直接，适用于简单的应用场景；位置传感器法精确可靠，适用于对回原点精度要求较高的场景；限位开关法简单可靠，适用于对回原点精度要求不高的场景；复位信号法精确稳定，适用于对回原点精度要求较高的场景。

无刷电机属于自換流型(自我方向轉換)，因此控制起来更加复杂。

BLDC电机控制要求了解电机进行整流转向的转子位置和机制。

对于闭环速度控制，有两个附加要求，即对于转子速度/或电机电流以及PWM信号进行测量，以控制电机速度功率。

BLDC电机可以根据应用要求采用边排列或中心排列PWM信号。

大多数应用仅要求速度变化操作，将采用6个独立的边排列PWM信号。

这就提供了最高的分辨率。

如果应用要求服务器定位、能耗制动或动力倒转，推荐使用补充的中心排列PWM信号。

为了感应转子位置，BLD C电机采用霍尔效应传感器来提供绝对定位感应。

这就导致了更多线的使用和更高的成本。

无传感器BLDC控制省去了对于霍尔传感器的需要，而是采用电机的反电动势（电动势）来预测转子位置。

无传感器控制对于像风扇和泵这样的低成本变速应用至关重要。

在采有BLDC电机时，冰箱和空调压缩机也需要无传感器控制。

空载时间的插入和补充大多数BLDC电机不需要互补的PWM、空载时间插入或空载时间补偿。

可能会要求这些特性的BLDC应用仅为高性能BLDC伺服电动机、正弦波激励式BLDC电机、无刷AC、或PC同步电机。

控制算法许多不同的控制算法都被用以提供对于BLDC电机的控制。

典型地，将功率晶体管用作线性稳压器来控制电机电压。

当驱动高功率电机时，这种方法并不实用。

高功率电机必须采用PWM控制，并要求一个微控制器来提供起动和控制功能。

控制算法必须提供下列三项功能：•用于控制电机速度的PWM电压•用于对电机进整流换向的机制•利用反电动势或霍尔传感器来预测转子位置的方法脉冲宽度调制仅用于将可变电压应用到电机绕组。

有效电压与PWM占空度成正比。

当得到适当的整流换向时，BLDC的扭矩速度特性与一下直流电机相同。

可以用可变电压来控制电机的速度和可变转矩。

功率晶体管的换向实现了定子中的适当绕组，可根据转子位置生成最佳的转矩。

在一个BLDC 电机中，MCU必须知道转子的位置并能够在恰当的时间进行整流换向。
