数控加工实训指导书

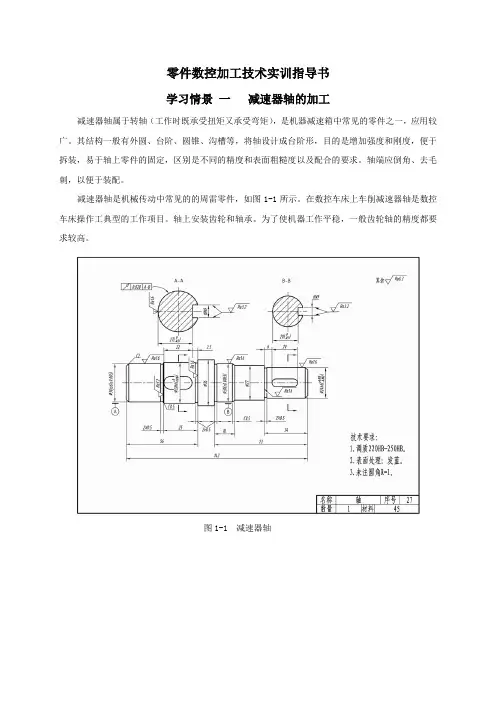

零件数控加工技术实训指导书学习情景一减速器轴的加工减速器轴属于转轴（工作时既承受扭矩又承受弯矩），是机器减速箱中常见的零件之一，应用较广。

其结构一般有外圆、台阶、圆锥、沟槽等，将轴设计成台阶形，目的是增加强度和刚度，便于拆装，易于轴上零件的固定，区别是不同的精度和表面粗糙度以及配合的要求。

轴端应倒角、去毛刺，以便于装配。

减速器轴是机械传动中常见的的周雷零件，如图1-1所示。

在数控车床上车削减速器轴是数控车床操作工典型的工作项目。

轴上安装齿轮和轴承。

为了使机器工作平稳，一般齿轮轴的精度都要求较高。

图1-1 减速器轴减速器轴的加工任务单技能目标：1、读懂零件图，能根据给出的零件图合理安排加工步骤和选择切削量。

2、会采用基本指令、固定循环指令编程方法编写减速器轴的加工程序。

3、学会数控车床的基本操作，懂得安全注意事项及日常维护保养。

4、能正确选择刀具及角度，并在车床上正确安装和对刀，合理选择切削参数。

5、能车削符号图样要求的减速器轴，并会使用量具对零件进行检测与质量评估、分析。

方法能力目标：1、掌握数控车削简单外圆、锥度、切断的编程方法。

2、掌握数控车床程序录输入、检索、坐标设置、参数设置、试运行、切削加工方法。

3、掌握尺寸控制与跳段运行精加工程序的方法。

社会能力目标：1、培养团结协作的团队精神。

2、培养爱护设备和环境的良好习惯。

一、资讯、决策（一）、工艺分析1、精度及技术要求分析的主要内容：（1）、分析精度及各项技术要求是否齐全、合理。

对采用数控加工的表面，其精度要求应尽量一致，以便能连续加工。

（2）、分析本工序的数控车削加工精度能否达到图样要求，若达不到，需采取其他措施拟补的话，注意给后续工序留有一定的加工余量。

（3）、找出图样上有较高位置精度要求的表面，这些表面应在一次装夹下完成。

（4）、对表面粗糙度要求较高的表面，应确定用恒线速度切削。

如图1-1所示，该零件由直径不同的外轮廓面组成，由数控车床加工完成。

数控加工实训教学指导书实践教学指导书项目名称：数控加工综合实训适用专业：机械设计制造及其自动化机电学院机电教研室2020-11-19一、综合实训的目的与任务数控加工综合实训要紧是为了提高机械类学生的综合实践能力和创新设计能力而设置的，通过该实训环节，使学生能够运用前期所有知识，依照机电学院机械工程训练中心设备情形，在教师的指导下，针对不同种类的中等复杂的零件，制定合理的加工工艺，并利用相应的设备实现完整的加工过程。

学生通过本实践环节后应达到以下目的：1．能熟练使用一种现代数控加工设备加工中等复杂程度的零件；2．能综合运用机床、刀具、工艺，夹具的有关知识来正确编制零件的数控加工工艺，并能借CAD/CAM软件编制数控加工程序；3．学会运算机与数控机床的联机方法并能正确地进行数控加工程序的传送；4．能独立进行数控机床的加工操作，并解决加工过程中遇到的实际问题。

任务：利用数控车床，数控铣床、加工中心、数控线切割机床、数控电火花机床等数控设备完成不同类型零件的加工及检测过程。

二、综合实训的内容与要求：1．加深对先修课程的认识和明白得，提高对现场工程师、数控工艺员等工作岗位的感性认识；2．在实训环节中，能够完成控车床，数控铣床、加工中心、数控线切割机床、数控电火花机床等机床的操作；3．能够编制完成对数控车床，数控铣床、加工中心、数控线切割机床、数控电火花机床等机床数控加工工艺规程的编制；4．合理选择刀、夹、量具，确定加工余量和切削用量；5．编制数控加工程序，包括二维轮廓和规那么表面的手工编程和三维自由曲面的运算机辅助编程；6．填写有关数控加工工艺文件〔数控加工工序卡片、数控加工刀具卡片〕；7．绘制二维轮廓和规那么表面加工的数控加工进给路线图，并填写数控加工程序单〔手工编程部分〕；8．学习运算机与数控机床的联机方法法及其操作；9．独立完成零件指定工序的调整加工；10．编写实践说明书〔报告〕。

三、实践步骤〔一〕机床认识在指导教师和现场工程师的指导下，实现对数控机床操作的认识与熟悉。

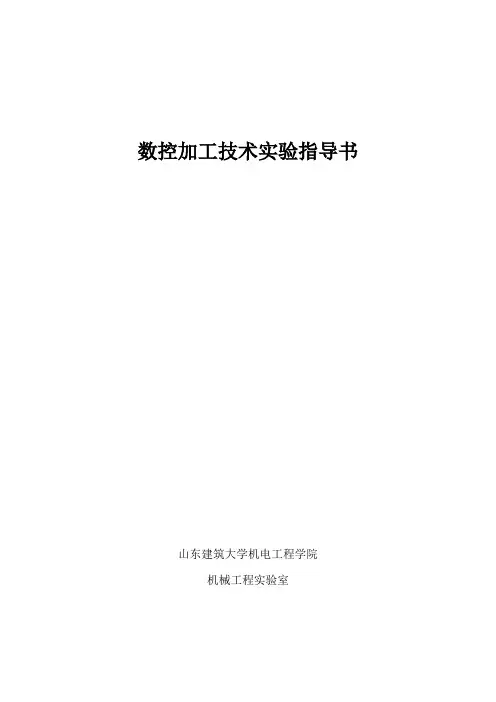

数控加工技术实验指导书山东建筑大学机电工程学院机械工程实验室实验一：数控原理演示、步进电机控制实验一、实验目的：1、了解数控机床硬件电路的组成；2、了解伺服驱动控制原理及自动换刀控制方法。

二、实验仪器设备NCD-3数控原理演示系统RS-JD8数控机床机电综合实训系统三、实验内容1、通过NCD-3数控原理演示系统了解步进电机工作原理；2、通过RS-JD8数控机床机电综合实训系统了解数控机床硬件电路的组成；3、通过RS-JD8数控机床机电综合实训系统了解数控机床回零点操作原理；4、通过RS-JD8数控机床机电综合实训系统了解加工中心自动换刀工作原理。

四、实验报告要求1、为什么步进电机可用于开环数控机床？2、在回零点操作过程中，若减速开关出现故障，会有何危险情况？3、步进电机三相三拍与三相六拍分别有何特点？4、主轴准停如何是实现？有何作用?实验二：数控车床编程综合实验一、实验目的：1、使学生对数控车床编程特点、编程方法和加工方式有所了解；2、根据给定的零件图纸，编出零件加工程序，并检查程序的正确性，模拟加工过程。

二、实验设备及仪器：数控车床外圆车刀、螺纹刀、切断刀等三、实验内容：1、了解数控车削加工的步骤；2、重点掌握加工过程中的难点。

四、实验补充知识：1、车削加工程序设计特点（1）一个程序段中，根据图样标注尺寸，可以是绝对值或增量值，或二者混合编程。

（2）由于图样尺寸和测量都是直径值，故编程时X以直径值表示。

（3）为了提高径向尺寸精度，X向的脉冲当量取为Z向的1/2。

（4）由于毛坯常用棒料或锻件，加工余量较大，所以常使用固定循环编程，进行多次重复循环切削。

（5）为了提高刀具的使用寿命和降低加工表面粗糙度，车刀刀尖常做成半径不大的圆弧。

因此，加工时需要对刀具进行半径补偿。

2、编程注意问题（1）程序起点的确定程序起点的选择原则有两点：一是保证换刀时刀尖不碰撞机床或工件；二是方便加工和程序编写。

（2）确定加工工序和程序尺寸考虑在一次装夹下尽可能多地完成各个加工面的加工。

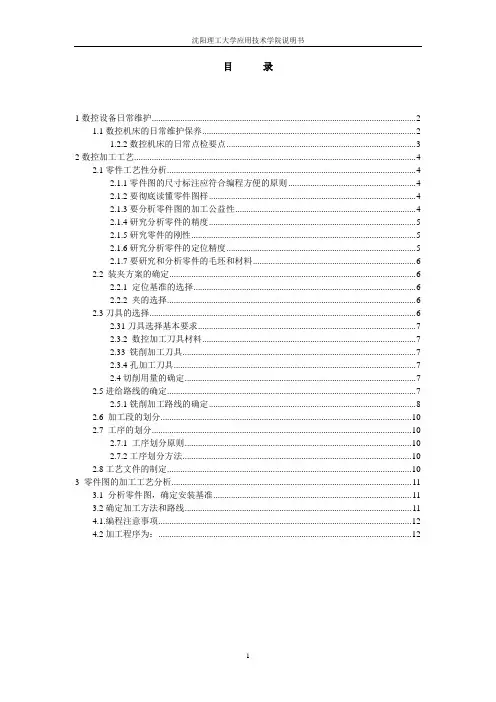

目录1数控设备日常维护 (2)1.1数控机床的日常维护保养 (2)1.2.2数控机床的日常点检要点 (3)2数控加工工艺 (4)2.1零件工艺性分析 (4)2.1.1零件图的尺寸标注应符合编程方便的原则 (4)2.1.2要彻底读懂零件图样 (4)2.1.3要分析零件图的加工公益性 (4)2.1.4研究分析零件的精度 (5)2.1.5研究零件的刚性 (5)2.1.6研究分析零件的定位精度 (5)2.1.7要研究和分析零件的毛坯和材料 (6)2.2 装夹方案的确定 (6)2.2.1 定位基准的选择 (6)2.2.2 夹的选择 (6)2.3刀具的选择 (6)2.31刀具选择基本要求 (7)2.3.2 数控加工刀具材料 (7)2.33 铣削加工刀具 (7)2.3.4孔加工刀具 (7)2.4切削用量的确定 (7)2.5进给路线的确定 (7)2.5.1铣削加工路线的确定 (8)2.6 加工段的划分 (10)2.7 工序的划分 (10)2.7.1 工序划分原则 (10)2.7.2工序划分方法 (10)2.8工艺文件的制定 (10)3 零件图的加工工艺分析 (11)3.1 分析零件图，确定安装基准 (11)3.2确定加工方法和路线 (11)4.1.编程注意事项 (12)4.2加工程序为： (12)1数控设备日常维护1.1数控机床的日常维护保养数控机床由于集机、电、液于一身，良好的使用环境是保证机床寿命和零件质量的前提。

良好的环境一般建议如下：数控机床不能安放在阳光直射的地方，否则设置适当的遮阳设备；数控机床不能处于高粉尘环境中；机床不能处于有腐蚀性气体的环境中；数控机床电网电压波动在+10％～一15％之间，否则加装稳压设备；远离(推荐大于500m左右)各种强电磁干扰源，如电焊机、高频、中频加热设备等；远离震源，如冲床、锻锤等；湿度、温度符合相关规定；小型数控机床用支脚起调整和支撑作用，大中型数控机床要用地脚螺栓固定，并设置一定防震设施。

数控加工实训指导书（车床部分）实训一：华中世纪星数控车床模拟编程与操作一、实训目的和要求了解华中世纪星型数控车床模拟软件的使用方法和操作过程；掌握华中世纪星型数控车床常用 GM 指令的格式、功能和编程方法；掌握数控车床加工路线的安排和加工参数的选择；提高数控车床加工程序编写的能力。

在进行实验前，详细阅读并理解“ 华中世纪星型数控车床模拟编程”软件的使用方法和操作过程，上机实验时能正确使用和操作软件。

具体分析所给定的被加工零件和参考程序，能自己编写出加工程序，并上机调试通过。

自己设计一个比较复杂的被加工零件，确定加工路线和加工工艺参数，编写出加工程序并上机调试通过。

认真完成本实验所规定的内容，实验过后全面完成实验所规定的实验报告二、数控车床模拟编程软件使用说明数控机床模拟编程软件，是为了解决数控机床编程教学而开发的通用微型计算机软件，在微型机算机上通过软件模拟数控机床的编程、操作及加工过程。

三、实训内容：（一）基本操作：1 、复位系统上电进入软件操作界面时，系统的工作方式为“急停”，使控制系统运行需左旋并拔起操作台右上角的“急停”按钮，使系统复位并接通伺服电源系统。

系统默认进入回参考点方式，软件操作界面的工作方式变为回零。

2 、机床回零检查操作面板上回零指示灯是否亮，若指示灯亮，则已进入回零模式；若指示灯不亮，则按下按钮，使指示灯变亮，转入回零模式。

在回零模式下，按下控制面板上的按钮，此时 X 轴将回零， CRT 上的 X 坐标变为“ 0.000 ”。

同样，再按下，可以将 Z 轴回零。

此时 CRT 界面如图 1 所示。

图 1 回零后的 CRT 界面3 、设置工件坐标系原点（对刀）数控程序一般按工件坐标系编程，对刀的过程就是建立工件坐标系与机床坐标系之间的关系的过程。

数控车床常见的是将工件端面中心点设为工件坐标系原点。

（ 1 ）试切法试切法对刀是用所选的刀具试切零件的外圆和端面，经过测量和计算得到零件端面中心点的坐标值。

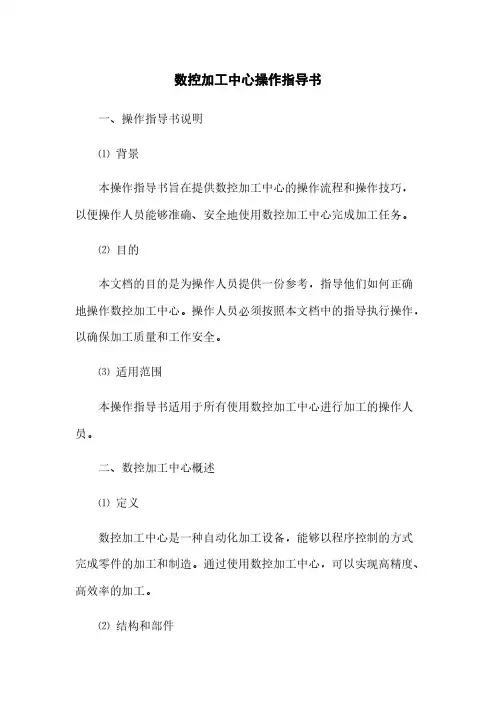

数控加工中心操作指导书一、操作指导书说明⑴背景本操作指导书旨在提供数控加工中心的操作流程和操作技巧，以便操作人员能够准确、安全地使用数控加工中心完成加工任务。

⑵目的本文档的目的是为操作人员提供一份参考，指导他们如何正确地操作数控加工中心。

操作人员必须按照本文档中的指导执行操作，以确保加工质量和工作安全。

⑶适用范围本操作指导书适用于所有使用数控加工中心进行加工的操作人员。

二、数控加工中心概述⑴定义数控加工中心是一种自动化加工设备，能够以程序控制的方式完成零件的加工和制造。

通过使用数控加工中心，可以实现高精度、高效率的加工。

⑵结构和部件数控加工中心主要由机床本体、数控系统、刀具库、工作台等部分组成。

机床本体包括立柱、横梁、工作台、主轴等部分，数控系统用于控制加工过程的各个参数。

⑶加工原理数控加工中心的加工原理是根据预先编写的加工程序，控制刀具在工件上进行切削加工。

刀具通过数控系统的控制，按照设定的路径和切削参数进行加工。

三、操作准备⑴检查设备状态在操作数控加工中心之前，必须仔细检查设备的各项状态，确保设备正常工作。

检查内容包括机床本体的润滑情况、刀具库的刀具是否齐全以及工作台的定位情况等。

⑵准备刀具和工件根据加工任务的要求，选择适当的刀具，并进行刀具的安装和调整。

同时，根据加工图纸准备好工件，并进行夹紧固定。

⑶设置加工参数根据加工任务的要求，设置数控系统的加工参数，包括切削速度、进给速度、加工深度等。

确保设置的参数符合加工要求。

四、操作步骤⑴打开数控系统首先，打开数控系统，并进行开机自检。

确保系统正常启动并运行。

⑵加载加工程序将预先编写好的加工程序通过外部存储介质加载到数控系统中。

加载完成后，进行程序的校验和编辑。

⑶加载刀具和工件根据加工程序的需求，选择适当的刀具，并将其装配到刀具库中。

同时，将待加工的工件固定在工作台上。

⑷设置工件坐标系根据加工图纸和工件的实际情况，设置工件坐标系。

根据需要，可以选择参考点或测量工件来确定坐标系。

创新行动计划精密制造生产性实训基地校企合作实训教材实训指导书（内部使用）实训名称：数控加工实训二级学院：装备制造学院专业：机械制造与自动化课程：数控加工实训主编：主审：制订时间：目录前言 (1)一、安全操作规程学习 (3)（一）数控车安全操作规程 (3)（二）操作中的注意事项 (5)（三）数控铣削的安全操作规程 (6)（四）预防机械事故发生 (9)二、实训准备内容 (11)（一）数控设备的加工工艺路线设计 (11)（二）热处理工序安排 (13)（三）刀具的选用 (14)（四）数控加工编程基础知识 (17)三、机床系统面板、操作面板 (19)（一）系统面板 (19)（二）操作面板 (23)四、零件加工 (33)（一）识图、分析图纸 (33)（二）程序编写、加工零件上图零件 (36)五、实训评价、考核 (42)六、实训总结、撰写实训报告 (43)前言《数控加工实训》是一门以技能培养为主要目标的课程，教学所使用的标准、代码、设备、工艺等均高度对接数控企业标准。

因此，在教学内容组织上应充分考虑企业生产加工水平的更新发展，重点关注学生结合生产实际使用标准、代码、设备和编制工艺等能力的培养，需采用教、学、练三者结合的教学方式，运用生产案例驱动教学任务。

将该课程作为校企合作开发课程，通过校企共建实现企业标准与课程标准的深度融合，使教学内容与生产实践无缝对接，对提高课程教学质量具有十分重要的意义。

本实训指导书依据机械制造与自动化专业人才培养方案《数控加工实训》课程标准编写。

在编写过程中，学校教师与企业人员共同参与，以“木工刀具的生产工艺及加工”作为优质案例串联和优化《数控加工实训》课程安全操作、数控加工工艺、数控车加工、数控铣加工4部分教学内容，丰富教学内容、改进课堂教学方法。

同时，为契合企业生产实际需要增加了计算机辅助编程（CAM）、数控加工工艺编制、数控加工切削参数选用等教学内容，弱化传统手工编程内容。

一、制定依据《数控加工实训》课程要求学生掌握数控加工的基本理论知识和基本操作技能，获得对数控车、数控铣加工手工编程技能的掌握能力；掌握常用程序代码G00、G01、G02、G03、G70、G71、G73等，以及子程序的使用方法，了解并掌握常用数控车、数控铣手动操作、CAM编程等使用的基本技能和知识。

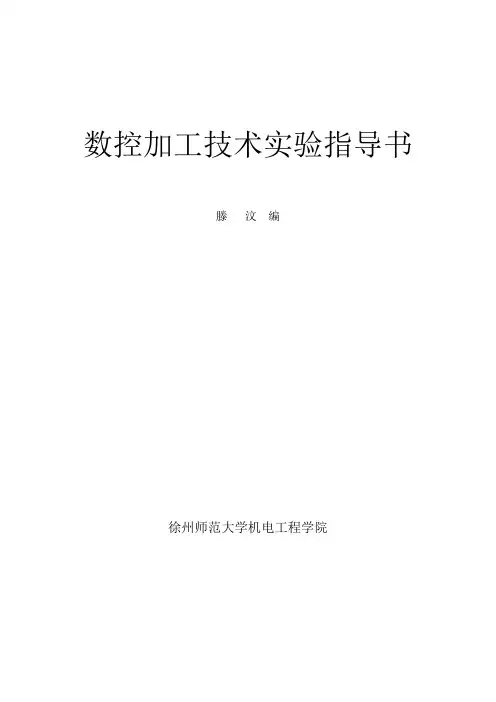

数控加工技术实验指导书滕汶编徐州师范大学机电工程学院目录实验一数控车床编程 (2)实验一数控车床编程一、实验目的1.熟悉SIEMENS数控机床NC操作面板、机床控制面板各主要按键名称及功能；2.了解数控车床的基本操作方法，刀具参数及工件坐标系参数设置的具体含义。

3.熟悉数控车床基本编程指令，重点掌握直线插补、圆弧插补、纵向毛坯切削循环LCYC95等指令的合理使用。

二、实验设备和工具1．SIEMENS数控车床或宇航数控仿真2．钢板尺150mm3．游标卡尺150mm4. 外圆车刀、割刀5．棒料22X300mm （铝材）三、实验内容（一）数控机床NC操作面板、机床控制面板主要按键名称及功能；1.机床操作面板位于窗口的左侧或右侧，如下图所示。

主要用于控制机床的运动和选择机床运行状态，由模式选择旋钮、数控程序运行控制开关等多个部分组成，每一部分的详细说明如下。

MDA : 用于直接通过操作面板输入数控程序和编辑程序。

AUTO ：进入自动加工模式JOG ：手动方式,手动连续移动台面或者刀具REFPOT : 手动方式回参考点V AR : 増量选择SINGL : 自动加工模式中,单步运行SPINSTAR : 主轴正转SPINSTAR : 主轴反转SPINSTP : 主轴停止RESET : 复位键CYCLESTAR : 循环启动CYCLESTOP : 循环停止RAPID : 快速移动方向键:选择要移动的轴紧急停止旋钮:主轴速度调节旋钮:进给速度（F）调节旋钮:2. NC数控系统操作键盘如下图所示。

用操作键盘结合显示屏可以进行数控系统操作。

:软菜单键; :加工显示; :返回键; :菜单扩展键;:区域转换键; :光标向上键,上档:向上翻页键;:光标向左键; : 删除键(退格键); :数字键，上挡键转换对应字符；：垂直菜单键；：报警应答键；：选择/转换键; : 回车/输入键; :上档键;:光标向下键,上档:向下翻页键; :光标向右键; : 空格键(插入键);:字母键:上档键转换对应字符。

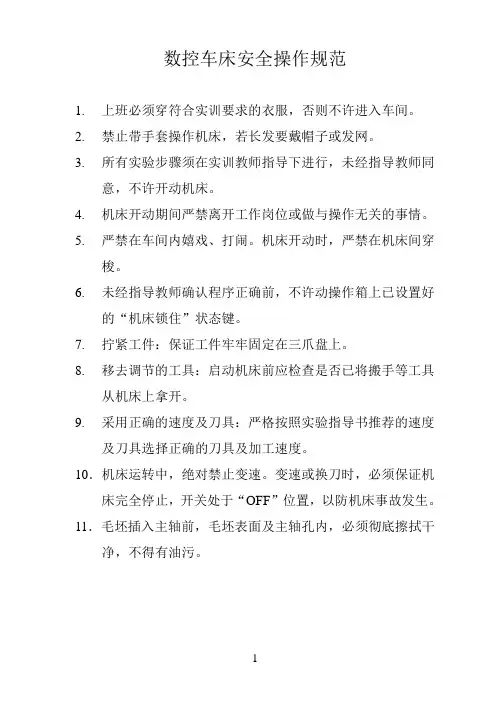

数控车床安全操作规范1. 上班必须穿符合实训要求的衣服，否则不许进入车间。

2. 禁止带手套操作机床，若长发要戴帽子或发网。

3. 所有实验步骤须在实训教师指导下进行，未经指导教师同意，不许开动机床。

4. 机床开动期间严禁离开工作岗位或做与操作无关的事情。

5. 严禁在车间内嬉戏、打闹。

机床开动时，严禁在机床间穿梭。

6. 未经指导教师确认程序正确前，不许动操作箱上已设置好的“机床锁住”状态键。

7. 拧紧工件：保证工件牢牢固定在三爪盘上。

8. 移去调节的工具：启动机床前应检查是否已将搬手等工具从机床上拿开。

9. 采用正确的速度及刀具：严格按照实验指导书推荐的速度及刀具选择正确的刀具及加工速度。

10．机床运转中，绝对禁止变速。

变速或换刀时，必须保证机床完全停止，开关处于“OFF”位置，以防机床事故发生。

11．毛坯插入主轴前，毛坯表面及主轴孔内，必须彻底擦拭干净，不得有油污。

机床维修保养规范1. 保持工作范围的清洁，使机床周围保持干燥，关保持工作区域照明良好。

2. 保持机床清洁，每天开机前在实训教师指导下对各运动副加油润滑，并使机床空运转三分钟后，按说明调整机床。

并检查机床各部件手柄是否正常位置。

3. 在工作100小时后更换车头箱内的油。

4. 爱护机床工作台面和导轨面。

毛胚件、手锤、扳手、锉刀等不准直接放在工作台面和导轨面上。

5. 下班前按电脑关闭程序关闭电脑，切断电源。

并将键盘、显示器上的油污擦拭干净。

6. 学生必须在每天下班前半小时，关闭电脑、清洁机床、在实训教师指导下对各运动副加油润滑、打扫车间的环境卫生。

待实验指导教师检查后方可离岗。

课题一数控车床的基本操作实训本课题主要讲述数控车床的基本原理，数控车床的基本操作方法及步骤，这是数控车床基本操作实训的主要内容。

一、实训目的了解数控加工的安全操作规程，熟悉数控加工的生产环境、数控车床的基本操作方法及步骤和对操作者的有关要求，掌握数控车削加工中的基本操作技能，培养良好的职业道德。

数控车削实习操作指导书五篇第一篇：数控车削实习操作指导书数控实习操作指导书一、准备工作1、按下机床左侧电源开关开机，检查机床状况，检查工具是否齐全。

2、按“回零”按钮，机床回零点。

回零时先回Z向，再回X向。

二、程序输入1、操作面板输入法（1）按“编辑”按钮，进入编辑状态按“程序”按钮，进入程序内容界面。

输入“O+学号后四位”，按“EOB”按钮（2）逐步输入程序（拷入程序）并自检。

，新建程序。

2、U盘输入法（1）在电脑中创建文本文档，同样以“O+学号后四位”命名。

（2）在文本文档中录入自己的程序并仔细检查，确保无误后调入数控模拟机执行并改错。

（3）确保程序无误后考入Ｕ盘，并将文本文档扩展名“.txt”改为“.cnc”以供ＧＳＫ９８０T数控系统识别。

（4）将U盘插入车床ＵＳＢ接口，.按“编辑”按钮，进入编辑状态，按“ＣＨＧ”转换键可以识别打开U盘，并可在机床C盘U盘之间切换。

把光标移到程序上，按“EOB”按钮键，可以打开选中的程序。

二、对刀装夹工件，长度应装夹到位，卡盘夹紧。

1、先将刀具移动到靠近工件的地方。

2、手动输入主轴转速程序段（1）按“MDI”键进入手动编辑界面（2）按“程序”键，进入程序输入界面，输入“M41 S----”或“M42S----”。

M41为低速档指令，S应在50-500之间；M42为高速档指令，S应在250-2500之间。

（3）按“输入”键输入程序段，按“循环启动”驱动程序段。

3、启动主轴，使主轴正传或反转。

4、利用“手脉”，使刀具刀尖的部位靠近工件端面，如下图。

5、保持Z向不动，X向移出刀具。

6、按“刀补”键，进入刀补设定界面，将光标移动到目前对刀的刀号处，用操作面板输入“Z0”值并按“输入”键。

7、用“手脉”将刀具移至刀尖靠近工件表面，并Z向走刀切除工件表层一部分。

如下图。

8、保持X向不动，将刀具退至安全位置。

关闭主轴，用游标卡尺读出已车削部分直径。

9、在刀补界面输入X直径值。

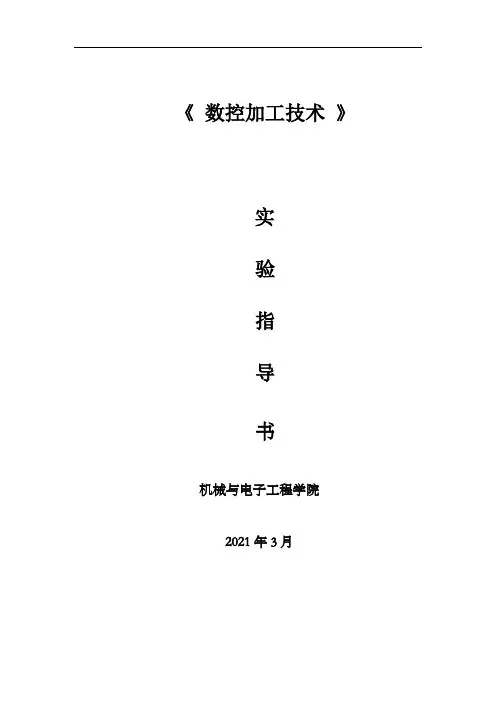

《数控加工技术》实验指导书机械与电子工程学院2021年3月实验一数控车床大体操作一．实验目的一、了解数控车床的组成、结构、特点与运用；二、把握数控加工的工作原理；3、把握数控车床的大体操作步骤；4、熟练把握数控机床操作面板上各个按键的功用及其利用方式。

二．预习要点（一）数控机床组成（二）数控机床的要紧功能（三）数控机床加工原理（四）数控机床的分类（五）数控机床坐标系规定三．实验项目一、数控机床操作平安技术二、数控机床的组成、结构和工作原理3、数控机床的操作面板与操纵面板4、数控机床的大体操作（1）数控机床的启动和停止：启动、停止、暂停、急停（2）数控机床的手动操作：手动操作回参考点、手动持续进给、增量进给、手轮进给（3）数控机床的程序和治理：加工程序的新建、输入、保留、修改四．实验设备及仪器1、广州数控系统2、毛坯：45号钢五．实验内容及操作步骤一、对照数控机床熟悉机床的各个组成部份：（1）熟悉并熟悉数控系统的各个部份，包括数控主机的操纵面板、显示器、键盘等。

（2）熟悉并熟悉机床本体的各个部份，包括床身、导轨、步进电机、丝杆、主轴、刀架、操纵开关等。

（3）熟悉并把握整个数控机床的启动和停止。

二、熟悉数控面板，练习大体操作：（1）熟悉数控机床的操纵面板，了解操纵面板中各个功能键的作用，和与相关按键菜单中一些功能彼此结合的运用。

（2）别离进入各级子菜单，对各级子菜单的作用进行熟悉，重点把握“机床回零、文件编辑、参数设定、坐标设定、手动运行、轨迹显示”等大体操作，熟练把握数控系统各个功能键的作用。

六．注意事项（1）实训时四人一起利用一台机床时，应连番操作，严格注意彼其间的和谐一致；（2）禁止用手或其它任何方式接触正在旋转的主轴、工件或其它运动部位；（3）禁止加工进程中进行测量操作，更不能用棉丝擦拭工件、也不能打扫机床；（4）各坐标轴手动回零(机床参考点)，假设某轴在回零前已在零位，必需先将该轴移动离零点有效距离后，再进行手动回零点；（5）刃磨和改换刀具时应停机进行，必然要从头对刀并修改好刀补值和刀补号；（6）程序输入后要检查无误方可保留，并在未装工件以前空运行校验，确认无误后，方可开始加工；（7）机床运转中，操作者不得离开职位，机床发觉异样现象当即停车；（8）在加工进程中，不许诺打开机床防护门；（9）严格遵守职位责任制，机床由专人专组利用，严禁串岗操作。

数控加工工艺实验指导书1.前言数控加工技术是目前先进制造业领域中的重要技术之一，具有高效率、高精度、高稳定性、低成本和能适应多品种、小批量加工等优点，应用广泛。

本实验指导书主要介绍数控加工技术基本原理、数控编程基础、常见数控加工工艺以及实验注意事项等方面的知识，帮助读者系统地学习和掌握数控加工技术，提高实际应用能力。

2.数控加工工艺基础2.1数控加工技术原理数控加工技术是以数控设备为硬件平台，进行数字化编程、控制多个轴运动实现复杂工件的加工，其原理与普通机械加工不同，主要包括三个部分：①数控程序部分：数控程序包括所有需要加工的工件面、加工步骤、切削方式、速度等信息，并采用数学语言表示。

②数控设备控制部分：数控设备能够根据程序中的信息控制机床运动，包括各个轴运动、进刀、停止等。

③运动部分：运动部分将数控设备的控制信号转换为机床运动，包括伺服电机、执行机构等。

2.2数控编程基础数控编程是数控加工的核心，是将加工工艺转换为数字化编程的过程。

数控编程需要熟悉数字化语言和加工知识。

数字化编程语言通常采用G代码、M代码、T代码、S代码等。

G代码是控制机床轴的运动方式和方向的编码，常见的有G00、G01、G02、G03等。

M代码是定义机床开关状态的编码，例如M03表示启动主轴，M05表示停止主轴。

T代码是定义工具号的编码，S代码是定义切削速度的编码。

2.3数控加工工艺数控加工工艺是将数控编程翻译为机床加工实际运作的过程，包括进给速度、主轴转速、配合刀具选择和切削参数等。

常见数控加工工艺有铣削、车削、钻孔、铣钻、拉伸、镗孔、攻丝等。

3.实验流程3.1实验设备本实验所需设备包括数控机床、数控编程软件、CAD软件、CAM软件、数控工件。

3.2实验目的本实验主要在于帮助学生掌握数控加工工艺，了解数控编程、刀具选择和切削参数等方面的知识，培养学生的实践能力。

3.3实验内容（1）铣削实验：利用数控铣床加工一件工件，了解铣削的工艺流程和刀具选择等。

数控加工实训指导书数控加工教研室绪论1《数控加工与编程》实训的目的1、熟悉了解数控车床、数控铣床、数控加工中心的结构组成及工作原理。

2、熟练掌握待加工零件的装夹、定位、加工路线设置及加工参数调校等实际操作工艺。

3、熟练掌握阶梯轴、成型面、螺纹等车削零件和平面轮廓、槽形、钻、镗孔等类型铣削零件的手工及自动换刀的编程技术以及复杂曲面零件的自动编程技术。

能分析判断并解决加工程序中所出现的错误。

4、学会排除机床电气及机械方面的一般性故障。

5、熟练操作数控车、数控铣床、并能加工出中等复杂程度的零件。

6、能初步使用加工中心机床，了解刀库及其设置，了解加工中心的加工过程与特点7、初步了解与掌握程序转存和联机控制等DNC加工方面的知识及操作方法。

8、复习掌握数控技术职业资格考试要求的其它应知、应会的内容。

积极争取通过职业技术资格考试。

2实训内容与实训计划安排1、实训的主要内容1．1 数控车床的操作与编程训练（1）、操作面板的熟悉和控制软件的基本使用。

（2）、坐标系的建立，工件和刀具的装夹，基准刀具的对刀找正。

（3）、基本编程指令的讲解。

手工编程与程序输入训练，空运行校验。

（4）、固定循环指令的讲解。

编程与程序输入训练，空运行校验。

（5）、螺纹零件的车削编程训练。

学会排除程序及加工方面的简单故障。

（6）、刀具补偿及编程训练。

手工换刀与自动换刀的基本操作。

（7）、多把刀具的对刀、刀库数据设置。

（8）、实际车削训练，合理设置各工艺参数。

（9）、理论课：复习总结车床加工的应知、应会内容。

1．2 数控铣床操作与编程训练（1）、操作面板的熟悉和控制软件的基本使用。

（2）、坐标系的建立，工件和刀具的装夹，基准刀具的对刀找正。

（3）、基本编程指令的讲解。

手工编程与程序输入训练，空运行校验模拟。

（4）、轮廓铣削和槽形铣削编程训练与上机调试，掌握程序校验方法。

（5）、刀长与刀径补偿及编程训练。

手工换刀基本操作，多把刀具的对刀、刀库数据设置。

数控加工编程与操作实验指导书班级学号姓名数控铣床加工实训一数控铣床（加工中心）零件程序编制加工实训一. 实训目的1.熟练掌握数控铣床（加工中心）操作面板上各个按键的功用及其使用方法。

2.掌握G02、G03、与G01、G00指令的应用和编程方法；3.掌握子程序调用、G90、G91、在程序编制中的应用。

4.掌握程序输入及修改方法。

5.熟练掌握程序输入的正确性及检验；二. 实训设备1.XKA714/F数控铣床1台三. 实训内容1.如图2—1所示成型面零件，已知毛坯尺寸为Φ100×80，编写数控加工程序并进行图形模拟加工。

图2—12.数控加工程序卡根据零件的加工工艺分析和所使用的数控铣床（加工中心）的编程指令说明，编写加工程序，填写程序卡，见下表：四. 实训步骤1.开机2.编写图2—1加工程序3.程序输入4.检验程序及各字符的正确性5.模拟自动加工运行6.观察机床的程序运行情况及刀具的运行轨迹。

7.回参考点五.注意事项1.编程注意事项①编程时，注意Z方向的数值正负号。

②认真计算圆弧连接点和各基点的坐标值，确保走刀正确。

2.其他注意事项①安全第一，必须在老师的指导下，严格按照数控铣床安全操作规程，有步骤的进行。

②首次模拟可按控制面板上的“机床锁住”按钮，将机床锁住，看其图形模拟走刀轨迹是否正确，再关闭“机床锁住”进行刀具实际轨迹模拟。

六.实训思考题1.使用G02/G03指令时，如何判断顺时针/逆时针方向？2.说明模态和非模态之区别。

实训二外轮廓加工实训一. 实训目的1.掌握轮廓加工的工艺分析和方法。

2.掌握编程原点的选择原则。

3.熟悉数控铣床上工件的装夹、找正。

4.掌握试切对刀方法及自动加工的过程及注意事项。

5.掌握程序校验的方法和步骤。

二. 实训设备、材料及工具1.XKA714/F数控铣床1台（FANUC系统）2.游标卡尺0～125mm 50~75外径千分尺0~30深度尺3. Φ10键槽铣刀Φ12/Φ16立铣刀4.零件毛坯Φ100×60若干三. 实训内容加工零件如下图，毛坯外径Φ100×60，编制数控加工程序。

数控加工技术实验指导书一、前言为了更好地指导学生深入了解数控加工技术，在实验中掌握数控加工的基本操作技能及其应用，我们编制了《数控加工技术实验指导书》。

本指导书是一本理论与实践相结合的实验指导书，旨在通过理论教学和实践操作，从而更深入地理解数控加工技术的基本原理和应用，并最终达到掌握数控加工技术的目的。

二、实验目的通过本次实验，学生应该掌握以下技能：1.熟练掌握G代码的基本格式及组成；2.熟练掌握数控加工机床的基本组成、原理设计以及操作方法；3.熟练掌握数控加工常见的刀具类型及其适用范围；4.掌握数控加工技术的基本应用，如车削、钻孔和铣削；5.加深对数控加工寻CAx（计算机辅助设计、制图、加工和管理）系统的基本认识。

三、实验内容及要求实验1：数控编程基本要素练习实验目的：学习数控编程基本要素及其组成实验内容：熟悉和使用G代码及其组成部分进行数控编程。

实验2：数控加工机床的使用练习实验目的：学习数控加工机床的基本组成、使用原理以及操作方法。

实验内容：熟悉数控机床的主要控制面板及菜单选项，了解其基本功能和操作方法，并实现相应的加工操作。

实验3：常用刀具及其编程应用练习实验目的：学习常用刀具类型及其适用范围，掌握适应不同形状的工件进行切削的编程方法。

实验内容：了解不同形状的刀具适应不同的工件形状，学习常用刀具的参数及编程方法，并实现相应的加工操作。

实验4：车削、铣削、钻孔等操作练习实验目的：掌握数控机床的基本加工操作流程和加工操作方法，并了解具体的加工原理及加工工艺。

实验内容：通过实践操作，掌握数控车床、数控铣床、数控钻床等的操作方法，并实现相应的加工操作。

实验5：数控加工制件设计与加工实践实验目的：通过实践操作，将数控编程和数控加工技术相结合，将设计成果成功应用到实际中。

实验内容：学生需要自行设计一件零件，并根据设计图纸编写数控加工程序，将其成功加工出实际的零件。

四、实验设备本次实验需要使用到以下设备：数控车床、数控铣床、数控钻床、电脑等。

《数控加工编程与操作》实训指导：数控编程实训指导书（第一周）一、实训目的与要求1）实际了解数控机床的作用2）实际了解数控机床加工的全过程及相关知识的作用二、实训设备配备华中数控系统的数控车床和数控铣床三、相关知识概述1、数控机床的组成2、数控机床的工作原理三、实训内容1、认识数控机床，数控机床的加工演示。

2、数控车床加工演示。

3、数控铣床加工演示。

五、实训报告数控机床具有加工精度高、轨迹控制准确以及加工中能进行多轴联动等功能和特点。

数控车床是加工中最常用的数控机床。

数控车床能够完成什么工作？数控铣床能够完成什么工作？写出观看数控加工演示的感想和感受。

数控编程实训指导书（第二周）一、实训目的与要求1、了解数控车削加工的工艺过程2、能进行一般零件图的工艺分析，包括零件尺寸标注的正确性、轮廓描述的完整性及必要的工艺措施等。

二、实训设备配备华中数控系统的数控车床及相关刀具。

三、相关知识概述1、数控车削加工工艺的基本概念与内容。

2、数控工艺路线设计中应该考虑和注意的问题。

三、实训内容1、分析数控车削加工工艺过程2、确定装夹方案3、确定加工顺序及走刀路线。

4、选择刀具与切削用量。

5、拟定数控车削加工工序卡片。

五、实训报告按照上述实训内容的组成以及工艺过程的顺序写出实训报告。

数控编程实训指导书（第三周）一、实训目的与要求1、了解数控铣削加工的工艺过程2、能进行一般零件图的工艺分析，包括零件尺寸标注的正确性、轮廓描述的完整性及必要的工艺措施等。

二、实训设备配备华中数控系统的数控铣床及相关刀具。

三、相关知识概述1、数控铣削加工工艺的基本概念与内容。

2、数控工艺路线设计中应该考虑和注意的问题。

三、实训内容1、分析数控铣削加工工艺过程2、确定装夹方案6、确定加工顺序及走刀路线。

7、选择刀具与切削用量。

8、拟定数控铣削加工工序卡片。

五、实训报告按照上述实训内容的组成以及工艺过程的顺序写出实训报告。

数控编程实训指导书（第四周）一、实训目的与要求1、了解数控车床的基本操作2、学习数控系统的基本操作方法二、实训设备配备华中数控系统的数控车床。
