大地网接地电阻测试仪原理及技术参数

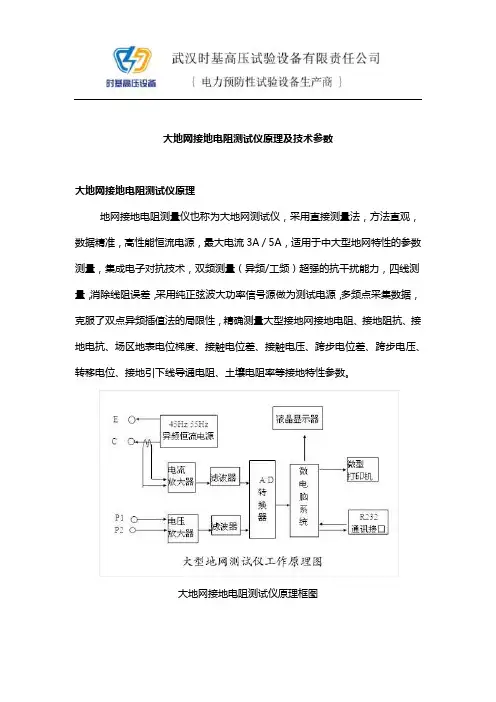

大地网接地电阻测试仪原理
地网接地电阻测量仪也称为大地网测试仪，采用直接测量法，方法直观，数据精准，高性能恒流电源，最大电流3A / 5A，适用于中大型地网特性的参数测量，集成电子对抗技术，双频测量（异频/工频）超强的抗干扰能力，四线测量，消除线阻误差，采用纯正弦波大功率信号源做为测试电源，多频点采集数据，克服了双点异频插值法的局限性，精确测量大型接地网接地电阻、接地阻抗、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数。
大地网接地电阻测试仪原理框图
大地网测试仪技术参数
1、测量范围：0～150Ω（含电流桩阻抗）
2、分辨率：0.001Ω
3、测量误差：±（读数×2%+0.005Ω）
4、最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、最大输出电流：AC 5A (45Hz、55Hz，双频，正弦波)
6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。
7、抗干扰能力：抗工频50Hz电压10V
8、测量线要求：电流线铜芯截面积≥1.5mm电压线铜芯截面积≥1.0mm
9、供电电源：AC 220V±10%，50Hz
10、外形尺寸：440×350×210mm
11、仪器重量：30kg。

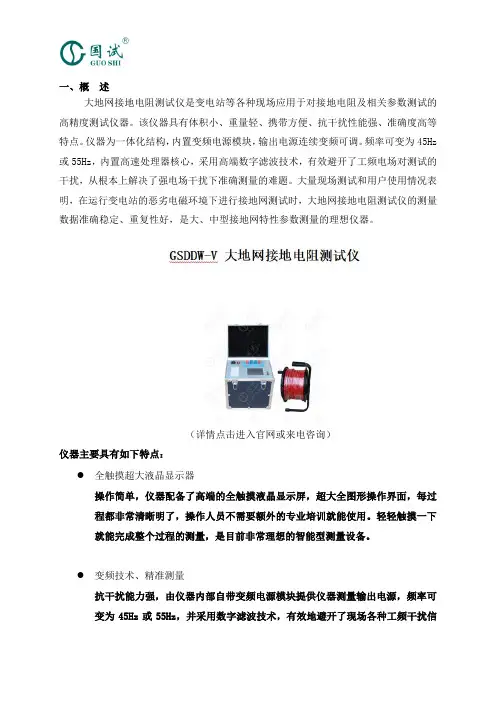

一、概述大地网接地电阻测试仪是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器。
该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。
仪器为一体化结构，内置变频电源模块，输出电源连续变频可调。
频率可变为45Hz 或55Hz，内置高速处理器核心，采用高端数字滤波技术，有效避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，大地网接地电阻测试仪的测量数据准确稳定、重复性好，是大、中型接地网特性参数测量的理想仪器。
（详情点击进入官网或来电咨询）仪器主要具有如下特点：●全触摸超大液晶显示器操作简单，仪器配备了高端的全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。
轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
●变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
●DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
●全过程智能测控仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。
仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（最大输出电流为5A），无须人为干预，即可自动完成测试任务。
仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。
●海量存储数据仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
●pc机数据处理仪器所测量的数据可以通过U盘导出，然后在pc机上查阅和管理相关数据。
接地电阻测试仪的使用方法接地电阻测试仪是一种用于测量接地系统电阻值的仪器，它在工业、建筑、电力等领域有着广泛的应用。
正确的使用方法能够确保测试结果的准确性，同时也能保障使用者的安全。
下面将介绍接地电阻测试仪的使用方法，希望能对大家有所帮助。
1. 确认测试仪器的工作状态。
在使用接地电阻测试仪之前，首先要确认测试仪器的工作状态是否正常。
检查仪器的外观是否完好无损，电源线是否接触良好，仪表盘是否显示正常等。
如果发现异常情况，应该及时进行维修或更换。
2. 连接测试线。
接地电阻测试仪通常会配备测试线，正确连接测试线是保证测试准确性的重要步骤。
首先将测试线连接到测试仪器上的相应接口，然后将另一端连接到接地系统的测试点上。
在连接测试线时，要确保插头和插孔之间没有松动，以免影响测试结果。
3. 进行测试。
当测试仪器连接完毕后，可以开始进行接地电阻的测试。
操作测试仪器，选择合适的测试模式和范围，然后按下测试按钮进行测试。
在测试过程中，要确保测试线连接牢固，避免外界干扰，同时注意仪表盘上的显示数值，等待测试结果稳定后进行记录。
4. 分析测试结果。
测试完成后，需要对测试结果进行分析。
根据测试结果的大小，可以判断接地系统的电阻情况。
如果测试结果超出了规定的范围，就需要及时对接地系统进行维护或修复，以确保其正常工作。
5. 清理和保养。
在使用接地电阻测试仪之后，要及时清理和保养测试仪器。
清理测试仪器的外部和内部，保持仪器的干净整洁，防止灰尘和杂物进入影响测试准确性。
同时，定期对测试仪器进行维护和保养，延长其使用寿命。
6. 安全注意事项。
在使用接地电阻测试仪时，要注意安全事项。
避免在潮湿或有爆炸危险的环境中使用测试仪器，避免触电和短路等事故的发生。
在测试过程中，要严格按照操作规程进行，确保自身和他人的安全。
总结。
通过以上介绍，我们了解了接地电阻测试仪的使用方法。
正确的使用方法不仅能够确保测试结果的准确性，也能够保障使用者的安全。
接地电阻测试仪的操作操作接地电阻测试仪通常分为以下几个步骤：第一步：准备工作1.确保测试仪器和测量装置的安全性能良好，如电池充足、外壳完好等。
2.在测量地点附近选择一个能够连接到接地系统的适当位置，确保良好的电气导通。
3.根据测试仪的规格要求选择合适的电源供应，如电池、交流电源等。
第二步：连接测量点1.将测试仪与地面相连接，通常使用测试仪上带有接地钳子的接地线，确保与地面的导通良好。
2.确保测试仪和地面接地之间的连接线缆没有损坏或腐蚀，并且连接牢固可靠。
第三步：设置测试参数1.打开测试仪器，并根据需要设置相关测试参数，如电压、频率等。
2.如果测试仪器有自动设定功能，可以选择自动设置参数。
第四步：开始测试1.将测试仪器的探头与地面接触点连接，确保导通良好。
2.点击“开始测试”按钮或触发测量指令，测试仪器将会开始工作，并显示测试结果。
第五步：记录和分析测试结果1.观察测试仪器的显示屏或指示灯，确认测试结果是否正常。
2.通过测试仪器的数据记录功能，将测试结果记录下来，可以方便后续分析和比对。
3.如果测试仪器支持数据传输功能，可以将测试结果导出到电脑或其他外部设备中进行进一步分析。
第六步：测试完毕和设备维护1.测试结束后，关闭测试仪器，并断开与地面接触点的连接。
2.清理和维护测试仪器，确保其长时间保持良好的工作状态。
总结：操作接地电阻测试仪需要对步骤进行严格的遵守，以确保正确的测量结果和安全操作。
在操作过程中，注意安全、稳固的连接和正确的测试参数设置十分重要。
此外，记录和分析测试结果，以及对测试仪器进行维护，对于提高测试工作的质量和效率都非常关键。

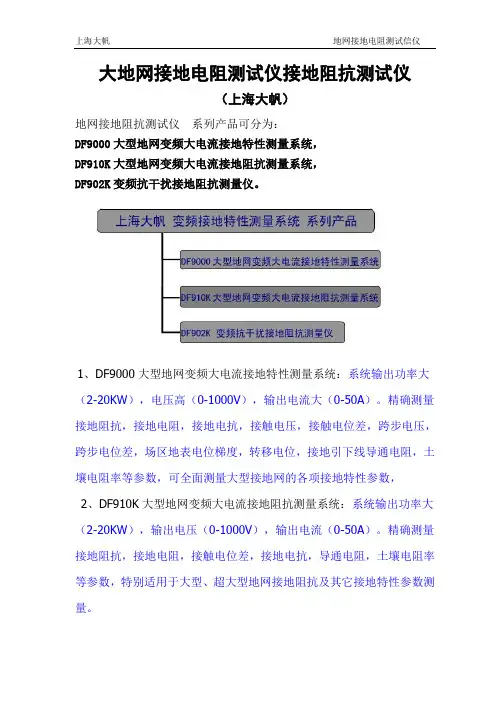

大地网接地电阻测试仪接地阻抗测试仪（上海大帆）地网接地阻抗测试仪系列产品可分为：DF9000大型地网变频大电流接地特性测量系统，DF910K大型地网变频大电流接地阻抗测量系统，DF902K变频抗干扰接地阻抗测量仪。
1、DF9000大型地网变频大电流接地特性测量系统：系统输出功率大（2-20KW），电压高（0-1000V），输出电流大（0-50A）。
精确测量接地阻抗，接地电阻，接地电抗，接触电压，接触电位差，跨步电压，跨步电位差，场区地表电位梯度，转移电位，接地引下线导通电阻，土壤电阻率等参数，可全面测量大型接地网的各项接地特性参数，2、DF910K大型地网变频大电流接地阻抗测量系统：系统输出功率大（2-20KW），输出电压（0-1000V），输出电流（0-50A）。
精确测量接地阻抗，接地电阻，接触电位差，接地电抗，导通电阻，土壤电阻率等参数，特别适用于大型、超大型地网接地阻抗及其它接地特性参数测量。
3、DF902K变频抗干扰接地阻抗测量仪：系统输出功率2kW，输出电压（0-200-400V）.测试输出电流（0-10A）。
精确测量接地阻抗，接地电阻，接地电抗，导通电阻，土壤电阻率等参数。
可满足常规接地网的测量。
产品功能：1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；2.精确测量大型接地网场区地表电位梯度；3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；4.精确测量大型接地网转移电位；5.测量接地引下线导通电阻；6.测量土壤电阻率DF9000大型地网变频大电流接地特性测量系统产品概述：DF9000变频大电流多功能地网接地特性测量系统采用当前最先进的数字选频测量（电子对抗）技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；采用纯正弦波大功率信号源做为测试电源，多频点采集数据，克服了双点异频插值法的局限性；特别适用于大型、超大型接地网接地阻抗及其它特性参数的测量。
专利名称：一种大地网接地电阻测试仪专利类型：实用新型专利
发明人：杨向征
申请号：CN202023046334.2
申请日：20201217
公开号：CN215641514U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉及电阻测试设备技术领域，且公开了一种大地网接地电阻测试仪，包括防护箱和电阻测试仪本体，所述防护箱的底端侧壁开设有矩形通孔，且矩形通孔的孔壁活动连接有侧板，所述侧板的内壁固定连接有伸缩杆，所述伸缩杆的侧壁与防护箱的内壁固定连接，所述伸缩杆的移动端外壁固定连接有滚动轴承，所述滚动轴承的外壁固定连接有转杆，所述转杆的杆壁固定连接有U形块。
本实用新型使大地网接地电阻测试仪具有太阳能充电功能，保障电阻测试仪在室外能够持续工作，提高了电阻测试仪使用的持续可靠性，以及能够保障测试工作的进度，也能够使大地网接地电阻测试仪具有缓冲功能，同时提高了电阻测试仪运输移动的安全性。
申请人：西安恒讯电力科技有限公司
地址：710065 陕西省西安市高新区唐兴路利君明天第2幢1单元7层10702室
国籍：CN
代理机构：西安吉盛专利代理有限责任公司
代理人：吴建龙
更多信息请下载全文后查看。

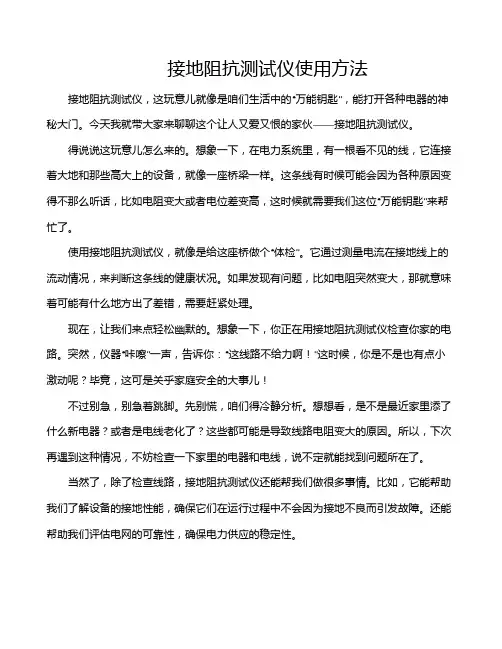

接地阻抗测试仪使用方法接地阻抗测试仪，这玩意儿就像是咱们生活中的“万能钥匙”，能打开各种电器的神秘大门。
今天我就带大家来聊聊这个让人又爱又恨的家伙——接地阻抗测试仪。
得说说这玩意儿怎么来的。
想象一下，在电力系统里，有一根看不见的线，它连接着大地和那些高大上的设备，就像一座桥梁一样。
这条线有时候可能会因为各种原因变得不那么听话，比如电阻变大或者电位差变高，这时候就需要我们这位“万能钥匙”来帮忙了。
使用接地阻抗测试仪，就像是给这座桥做个“体检”。
它通过测量电流在接地线上的流动情况，来判断这条线的健康状况。
如果发现有问题，比如电阻突然变大，那就意味着可能有什么地方出了差错，需要赶紧处理。
现在，让我们来点轻松幽默的。
想象一下，你正在用接地阻抗测试仪检查你家的电路。
突然，仪器“咔嚓”一声，告诉你：“这线路不给力啊！”这时候，你是不是也有点小激动呢？毕竟，这可是关乎家庭安全的大事儿！不过别急，别急着跳脚。
先别慌，咱们得冷静分析。
想想看，是不是最近家里添了什么新电器？或者是电线老化了？这些都可能是导致线路电阻变大的原因。
所以，下次再遇到这种情况，不妨检查一下家里的电器和电线，说不定就能找到问题所在了。
当然了，除了检查线路，接地阻抗测试仪还能帮我们做很多事情。
比如，它能帮助我们了解设备的接地性能，确保它们在运行过程中不会因为接地不良而引发故障。
还能帮助我们评估电网的可靠性，确保电力供应的稳定性。
我想说的是，虽然接地阻抗测试仪听起来有点“高大上”，但它其实是非常实用的工具。
只要我们正确使用，就能让它成为我们生活中的好帮手。
所以，下次再遇到类似的问题，不妨试试用接地阻抗测试仪来检查一下，说不定会有意想不到的收获哦！今天的分享就到这里啦。
希望这篇关于接地阻抗测试仪的文章能让你对这位“万能钥匙”有更深入的了解。
记得常回家看看，别让电线“生病”了哦！。
地网接地电阻测试仪的使用方法测试仪在测量有回路的接地系统的时候，不需要断开接地引下线，不需要辅助电极，安全快速，能测量出传统方法无法测量的接地故障，可以自动检测出各接口连接状况以及地网的干扰电压，干扰频率。
使用地网接地电阻测试仪的测量步骤：1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m 的地下，插入深度为400mm；2、将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。
②用长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3、将地网接地电阻测试仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4、将“倍率标度”(或称粗调旋钮)置于大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。
6、若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7、计算测量结果，即R地=“倍率标度”读数ד测量标度盘”读数。
8、对各种接地电阻值的要求如下：电力系统中工作接地<4Ω；安全保护接地≤4Ω；防雷保护独立避雷针≤10Ω；配电所母线上阀型避雷器≤5Ω；防静电接地电阻≤100Ω。

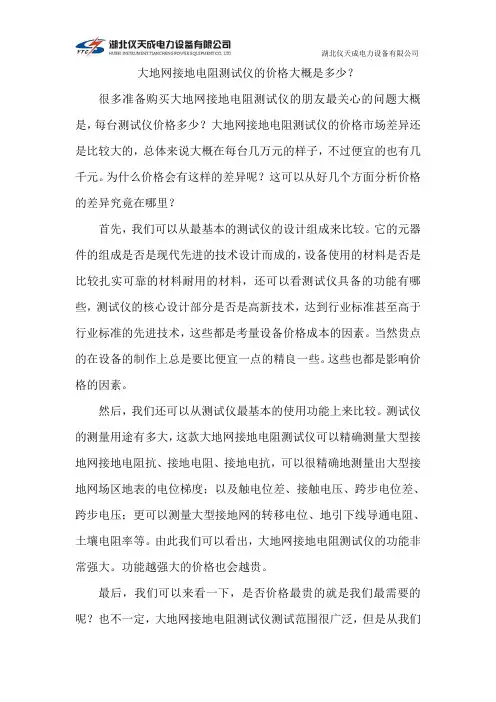

大地网接地电阻测试仪的价格大概是多少？很多准备购买大地网接地电阻测试仪的朋友最关心的问题大概是，每台测试仪价格多少？大地网接地电阻测试仪的价格市场差异还是比较大的，总体来说大概在每台几万元的样子，不过便宜的也有几千元。
为什么价格会有这样的差异呢？这可以从好几个方面分析价格的差异究竟在哪里？首先，我们可以从最基本的测试仪的设计组成来比较。
它的元器件的组成是否是现代先进的技术设计而成的，设备使用的材料是否是比较扎实可靠的材料耐用的材料，还可以看测试仪具备的功能有哪些，测试仪的核心设计部分是否是高新技术，达到行业标准甚至高于行业标准的先进技术，这些都是考量设备价格成本的因素。
当然贵点的在设备的制作上总是要比便宜一点的精良一些。
这些也都是影响价格的因素。
然后，我们还可以从测试仪最基本的使用功能上来比较。
测试仪的测量用途有多大，这款大地网接地电阻测试仪可以精确测量大型接地网接地电阻抗、接地电阻、接地电抗，可以很精确地测量出大型接地网场区地表的电位梯度；以及触电位差、接触电压、跨步电位差、跨步电压；更可以测量大型接地网的转移电位、地引下线导通电阻、土壤电阻率等。
由此我们可以看出，大地网接地电阻测试仪的功能非常强大。
功能越强大的价格也会越贵。
最后，我们可以来看一下，是否价格最贵的就是我们最需要的呢？也不一定，大地网接地电阻测试仪测试范围很广泛，但是从我们自身需求出发，我们需要它测量这么多数据吗？如果不需要，我们就可以选择便宜一些的设备，只要满足我们的需求可以。
但是如果我们的需求本身就是需要它的测试范围广泛，功能强大的，在价格上也就没办法低下来了。
经过这些分析，我们不难看出来，关于大地网接地电阻测试仪的价格该如何选择,我们心里有了自己的答案!。
目录一、安全规则及注意事项 (2)二、简介 (3)三、技术指标 (3)五、操作方法 (5)1、开关机操作 (5)2、三线法测试接地阻抗 (5)3、二线法回路阻抗测试 (6)4、土壤电阻率测试 (7)5、接触电压、接触电位差的测试 (8)6、跨步电压、跨步电位差测试 (8)7、测量地表电位梯度分布 (9)8、数据查询和删除 (9)9、背光控制 (9)六、仪表检定 (10)七、装箱清单 (10)一、安全规则及注意事项感谢您购买了本公司大地网接地电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
✧本仪表根据IEC61010安全规格进行设计、生产、检验。
✧任何情况下，使用本仪表应特别注意安全。
✧测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
✧注意本仪表机身的标贴文字及符号。
✧使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
✧测量前，确认导线的连接插头都已紧密地插入仪表接口内。
✧测量时，请勿晃动测试线或突然断开或短路，以免影响正常测量。
✧测量过程中，严禁接触裸露导体及正在测量的回路。
✧由于输入输出端子、测试柱等均有可能带电压，插拔测试线、电源插座时，可能会产生电火花！✧请勿在易燃性场所测量，火花可能引起爆炸。
✧仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
✧请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
✧请不要频繁开启关闭关本机，开关机需要有5~10秒缓冲时间。
✧请在220V/50Hz供电环境下使用，如用排插延长电源要确保排插电流大于15A方可使用。
✧注意本仪表所规定的测量范围及使用环境。
使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
✧由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
✧仪表及手册中的“”安全警告标志，使用者必须严格依照本手册内容进行安全操作。
大地网接地电阻测试仪目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大3A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1. 测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2. 抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3. 精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4. 功能强大。
可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5. 操作简单。
全中文菜单式操作，直接显示出测量结果。
6. 布线劳动量小，无需大电流线。
三、技术指标1. 测量范围：0～200Ω（含电流桩阻抗）2. 分辨率：0.001Ω3. 测量误差：±（读数×1％+0.005Ω）4. 最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)5. 最大输出电流：AC 3A (45Hz、55Hz，双频，正弦波)6. 电流输出档位：3/2.5/2/1.5/1A，每0.5A一档，共5档。
接地阻抗测试仪使用方法1. 认识接地阻抗测试仪1.1 什么是接地阻抗测试仪大家好，今天我们来聊聊接地阻抗测试仪。
这玩意儿可不是普通的仪器，它的任务可大着呢！说白了，它就是用来测量电气设备接地系统的好伙伴。
你知道，接地可是一切安全的基础，没接好，可能就会让人“电”得够呛。
嘿，安全第一，别小看了这小家伙的作用哦。
1.2 接地阻抗的重要性为啥要测接地阻抗呢？这就得提到电力系统的安全性了。
如果接地阻抗过高，电流不能顺畅导入大地，那一旦发生漏电，可能就会让设备受损，甚至危害人身安全。
大家都想平安过日子，不想被“电”得跳起来吧？所以，这测试仪简直就是我们的“护身符”！2. 使用前的准备工作2.1 检查仪器在动手之前，咱得先把这个小家伙检查一遍。
看看电池是否充足，仪器外壳有没有破损。
这就像出门前检查口袋里有没有钥匙，免得到时候狼狈不堪。
要是你发现它有点不对劲，最好先不要用，找个专业的来看看。
2.2 准备测试环境接下来，我们要准备测试环境。
找个干燥、通风的地方，避免在潮湿环境下进行测试，免得影响结果。
试想一下，如果在暴雨中测接地，岂不是像在给自己挖坑？所以，干燥是关键哦，别让环境“背叛”了你的测试结果。
3. 测试过程中的小技巧3.1 接线方法现在就到了最关键的部分，接线！首先，把测试仪的测试线连接到接地电极上，确保接触良好。
然后，把另一个测试线接到地面，确保这根线也不能“懈怠”，要稳稳当当的。
你想，电流要顺畅通过，不能有“堵车”现象！3.2 读数与分析连接好后，打开仪器，按下测试按钮，看看数字在屏幕上跳动。
这时你可能会有点紧张，心想：这读数会不会让我失望？放心，数字出来了，就可以安心分析。
通常，接地阻抗值越小，说明接地效果越好；反之，就得考虑是不是该“修修补补”了。
4. 测试后的维护4.1 清洁仪器测试完毕，不要急着收工，咱得给仪器做个“美容”。
用干布擦干净接触部分，保持仪器干燥，这样才能延长它的“寿命”。
就像我们要好好爱护自己的宝贝一样，仪器也需要细心呵护哦！4.2 记录数据最后，别忘了把测试结果记录下来。
大型地网接地电阻测试仪 大型地网接地电阻测试仪(3A)操作步骤1、操作步骤（1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。
（2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3～5倍。
（3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。
另一端分别接在两个地桩上（如图3所示）。
（4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。
（5）检查连线无误后，给仪器接上AC 220V/50Hz电源，对仪器进行通电。
（6）按测量键，开始测量。
（7）仪器显示测试结束后，记录测试数据（本仪器可多次重复测量）。
（8）关掉仪器电源后，拆除连线，测试过程结束。
2、操作说明：（1）打开电源开关，计算机进行自检，几秒钟后，液晶屏显示中文主菜单如图8所示，表示自检成功。
图8 中文主菜单（2）按键，可移动光标至各菜单项，并循环指示。
大型地网接地电阻测试仪被选中项反白字体显示。
选择键的流程见图9所示。
图9菜单流程图图10 参数设定流程图（3）在光标当前所示项目，按、键可进行该项菜单的变更，并循环指示，流程见图10所示。
（4）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
3、开始测试：打开电源开关，当光标在测试项目上时，按确认键并保持大约5秒钟后，仪器开始测试。
测试过程中显示的画面如图11（地网，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图12所示，此时光标指示打印机图标，按确认键打印报告。
图11 测试过程显示图12 测量结果显示测量结果的意义如下：大型地网接地电阻测试仪Zx：测量的地网阻抗值Rx: 测量的地网电阻值V：施加电压值I：试品流过的电流F1,F2 : 试验频率打印结束后，关闭电源开关，解除连接线，测试完毕。
目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (2)四、仪器原理 (2)五、面板介绍 (3)六、测量接线 (4)七、操作步骤 (5)八、注意事项 (8)九、随机配件 (9)附录一：接触电压、接触电位差的测试 (10)附录二：跨步电压、跨步电位差的测试 (11)附录三：土壤电阻率的测量 (12)大地网接地电阻测试仪一、仪器概述目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1、测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。
可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。
全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
大地网接地电阻测试仪的测量接线示意图1、地网测试图3 三极法测量接线图测量电流线D：线径≥1.5mm2 ,长度为地网对角线长度的3 ～ 5倍；测量电压线1：线径≥1.0 mm2 ,长度为0.618D；测量电压线2：接被测地网；测量接地线：接被测地网。
图4 四极法测量接线图四极法测量时，从地网的地桩上引出二根连接线分别接到仪器的电压极P2、接地网C2两接线柱，然后按测量操作步骤进行测试。
四极法测量时仪器会自动消除接线误差。
注意：测量线根据地网的大小由使用者自配。
如需本公司配线需另收费。
2、接触电压、接触电位差测试接触电压的测量接线图如下图5所示。
可按下述步骤进行测试。
图5 接触电压测量接线图在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。
再用导线将仪器的E 端子接至被试设备的架构。
仪器的P1 端子接至设备架构上的Pa 点，Pa 距地面高度为1.8 米。
仪器的P2 端子接至模拟脚的电极Pb,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。
电极中心距设备边缘距离为1 米。
仪器P1 与P2 端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，再设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出接触电压UjUj=Z * Is式中Is 为被测接地装置内系统单相接地故障电流。
上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为接触电位差。
3、跨步电压、跨步电位差测试跨步电压的测量接线图如图6所示。
可按下述步骤进行测试。
图6 跨步电压测量接线图在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。
MOENMEDW-5A大型地网接地电阻测试仪产品操作手册前言一、衷心感谢您使用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
二、本使用说明书适用于MEDW-5A大型地网接地电阻测试仪。
三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。
四、请严格按说明书要求步骤操作，使用不当可能危及人身安全。
五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。
使用安全措施1、使用本仪器前一定要认真阅读本手册。
2、测试人员应具备一般电气设备或仪器的使用常识。
3、测试人员必须完全严格遵守安全操作规程，必须完全了解高压测试线路，及仪器操作要点。
4、非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。
5、本仪器只能在停电的设备上使用；必须保证仪器和被试设备的接地端可靠接在地网上。
6、保险管损坏时，必须确保更换同样规格的保险管。
7、仪器出现故障时，关闭电源开关，等待一分钟之后再检查。
8、仪器应避免剧烈振动。
10、对仪器的维修、护理和调整应由专业人员进行。
免责申明：本公司拥有不需要任何声明即可对本产品之软件、硬件及使用手册修改的权利。
在编制本手册过程中已经力求内容的正确与完整，但并不保证本说明书没有任何错误或漏失，敬请谅解！目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (2)四、仪器原理 (3)五、面板介绍 (4)六、仪器测试接线图 (5)七、操作步骤 (6)7.1操作步骤 (6)7.2操作说明 (6)7.3地网电阻测试 (7)7.4接地电阻测试 (10)7.5跨步电压测试（E型） (13)7.6测试过程中仪器自诊说明 (15)八、测量接地导通 (15)九、测量土壤电阻率 (16)十、夹角法测量地网电阻 (16)十一、测量地表电位梯度 (17)十二、测量接触电压和接触电位差 (18)十三、测量跨步电压和跨步电位差 (19)十四、注意事项 (20)十五、仪器的装箱清单 (20)一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
大地网接地阻抗测试仪
（上海大帆电气）
【组成部件】
DF9000变频大电流多功能地网接地特性测量系统通过对接地网注入一个异于工频的电流，有效地避免了50Hz及其它干扰信号引起的测量误差，可精确、经济、安全的测量接地网接地阻抗，接触电压，跨步电压，场区地表电位梯度等参数，同时使得测量过程变得方便而安全。
DF9000变频大电流多功能地网接地特性测量系统由大功率变频信号源、耦合变压器、高精度多功能选频万用表及其它附件等组成。
【主要功能】
1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；
2.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；
3.精确测量大型接地网场区地表电位梯度；
4.精确测量大型接地网转移电位；
5.测量接地引下线导通电阻；
6.测量土壤电阻率
【行业现状】
我国的电力基本建设发展很快，随着系统额定电压等级的提高，高电压、大容量的变电所日益增多,出现了许多大型、超大型的接地网。
接地网的工作状况直接关系到人身安全、电力设备和电力系统的安全运行。
科学合理地测试接地网的各种特性参
数，准确评估接地网的安全状态，对确保电力系统的安全可靠运行和变电站工作人员的人身安全具有十分重要的意义。
之前受测试设备技术水平的限制，对于接地网的测试往往仅局限于测量接地电阻的大小。
实际上对于大型地网，“接地电阻”呈现出较明显的“复数阻抗”性质，即包含电阻分量、电抗分量，所以应当采用“接地阻抗”的概念取代“接地电阻”。
另外，接地阻抗也不是判断接地网是否安全为唯一指标。
如在高土壤电阻率地区，欲降低变电所地网的接地阻抗值，不仅十分困难，而且往往很不经济、也很不合理。
而在低土壤电阻率地区，即使地网的接地阻抗值达到了电力行业标准DL/T621-1997“交流电气装置的接地”规定的要求，变电所内的接触电压和跨步电压，也不一定处处都能满足人身安全和设备安全的要求。
随着人们对地网科学认识和评判水平进一步提高，不能仅以接地阻抗作为接地系统的安全判据已成为行业专家共识。
在电压等级较高的电力系统中，单相接地故障电流显著增大。
众多行业专家认为，对于大型地网来说，应把对“接触电压”和“跨步电压”的要求提到首要上来。
这样，无论从保证人身安全和设备安全、还是从经济技术指标方面考虑，都会更加适用与合理。
至于接地阻抗的绝对值，根据变电所当地的具体土壤条件，可以而且应当允许在一定的范围内变动。
所以，新版DL/T475－2006《接地装置特性参数测量导则》规定了要测量“场区地表电位梯度”，“接触电压”，“跨步电压”等项目。
利用工频信号对大型地网的接地阻抗进行准确测量，历来是个难题。
除了人工劳动强度大之外，更为麻烦的是，难以排除地网中杂散电流对测量结果所带来的干扰影响，测试结果的可信度大大降低。
同时，为提高信噪比需采用大电流方式测量，
DL/T475－2006规定采用工频方式测量电流不小于50A，现场准备工作多，劳动强度大，且不安全，也无法测量接触电压，跨步电压等参数。
而DF9000变频大电流多功能地网接地特性测量系统能很好地解决这个问题。
【产品概述】
大地网接地阻抗测试仪是主要用于精确测量大型接地网特性参数的软硬件系统。
采用军用电子对抗数字滤波技术，抗干扰能力极强，能在强干扰环境下准确测得工频50Hz下的数据。
功能全面、输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
【产品别称】
接地电阻测试仪、大地网接地电阻测试仪、大型地网接地阻抗测试仪、大型地网接地阻抗测试系统、变频大电流多功能地网接地特性测量系统、接地阻抗测试、接地阻抗测试仪、大型地网变频接地阻抗特性测试系统，接地装置特性参数测量系统，变频大电流多功能测试仪，异频接地阻抗测试仪，抗干扰异频地网接地阻抗测试仪，异频接地电阻测试仪，接地电阻异频测试仪，大地网接地电阻测试仪，超大型接地网接
地阻抗测量仪，大型接地网异频接地电阻测试仪，地网接地电阻测量系统，大型地网接地电阻测试仪、异频接地电阻测试仪，基于异频法的大型接地网接地电阻测试仪，大地网接地电阻测试仪，变频大电流多功能接地阻抗测试系统，基于异频法的大型接地网接地电阻测试、逐点变频大型地网接地特性测量系统、大型地网变频接地特性测试系统等
【产品概述】
DF9000变频大电流多功能地网接地特性测量系统采用当前最先进的数字选频
测量（电子对抗）技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；采用纯正弦波大功率信号源做为测试电源，多频点采集数据，克服了双点异频插值法的局限性；特别适用于大型、超大型接地网接地阻抗及其它特性参数的测量。
该系统功能强大、性能优越、使用方便，目前在国内处于领先水平,是替代进口产品的理想选择。
【性能特点】
☆采用军用电子对抗数字滤波技术，抗干扰能力极强。
(关键性能)
选频特性尖锐，通频带±0.3Hz。
实测200V的干扰在±1Hz偏频测量引起的误差低于0.1mV,干扰抑制能力达到万分之一以上,远胜于部分进口仪器百分之几的抗干扰
能力,保证了测试精度。
系统还单独增加设计有50Hz陷波器，可完全滤除50Hz工频干扰。
☆系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A）
彻底解决了同类设备输出功率和电压偏小，现场难以升流的问题。
目前的地网测量设备大多功率偏小，如较常见的设备输出为100V/5A（500W),150V/10A。
由于输出功率和输出电压较小，现场大多难以产生足够的电流，实际远远无法达到设备标称的试验电流（如5A），很多情况下被测信号变得很小而难以准确测量。
本系统的大功率（5-20KW）信号源可保证产生足够大的回路电流，提高信噪比，可准确测量接触电压，跨步电压等微小量。
☆逐点步进精确选频测试，非误差较大的双点变频。
本系统采用40-70Hz步进1Hz多点变频测试，克服了双点变频法的局限性，从而可得接地系统的频率特性。
能明确发现和剔除因同频谐波干扰而产生的测量坏值，测量结果更加符合实际值。
部分仪器受技术限制，使用精度较低的简单LC滤波电路加简单软件处理，选择与工频偏差较远的双点变频（如40/60Hz）,其抗干扰效果、测量精度和数据可重复性有待验证，并可能受特定频率干扰信号的影响。
双点变频测量不是地网抗干扰测量的理想方法。
☆可准确测量接地阻抗，跨步电位差，接触电位差，土壤电阻率，场区地表电位分布，地网电流分布等参数。
☆同时测量指定频率下的电压、电流大小，及电压电流之间的相位差，自动计算出接地阻抗及其中电阻分量，电抗分量。
☆有独立的高精度选频电压表，内置人体模拟电阻，可方便的测量跨步电压，接触电压。
☆自动转换量程。
采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。
☆各量程可分别进行校准，保证了精度。
☆内置可充电电池，可连续工作8小时以上。
☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。
☆大屏幕显示测试数据，一键鼠标式旋钮，傻瓜式操作。
☆可保存2000组以上数据，与计算机联机上传数据，方便分析处理。
带SD数据存储卡，可很方便的下载数据。
【技术指标】
⏹电源电压：AC220V或380V，50Hz
⏹输出功率：10KW（2KW～20KW可选，可定制）
⏹输出电压：0～1000V（可定制）
⏹测试输出电流：0～50A
⏹频率调节范围：45～65Hz
⏹步进频率：1Hz
⏹抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz
⏹测量范围：0.001～1000Ω
⏹分辩率：1mΩ
⏹测量精度：1.0级
⏹使用环境温度：-20℃～+50℃。
