(整理)怎样看懂钢结构图纸

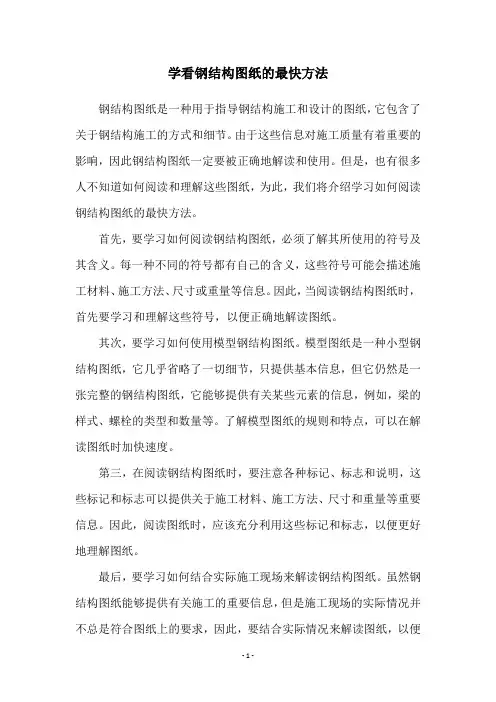

学看钢结构图纸的最快方法钢结构图纸是一种用于指导钢结构施工和设计的图纸，它包含了关于钢结构施工的方式和细节。

由于这些信息对施工质量有着重要的影响，因此钢结构图纸一定要被正确地解读和使用。

但是，也有很多人不知道如何阅读和理解这些图纸，为此，我们将介绍学习如何阅读钢结构图纸的最快方法。

首先，要学习如何阅读钢结构图纸，必须了解其所使用的符号及其含义。

每一种不同的符号都有自己的含义，这些符号可能会描述施工材料、施工方法、尺寸或重量等信息。

因此，当阅读钢结构图纸时，首先要学习和理解这些符号，以便正确地解读图纸。

其次，要学习如何使用模型钢结构图纸。

模型图纸是一种小型钢结构图纸，它几乎省略了一切细节，只提供基本信息，但它仍然是一张完整的钢结构图纸，它能够提供有关某些元素的信息，例如，梁的样式、螺栓的类型和数量等。

了解模型图纸的规则和特点，可以在解读图纸时加快速度。

第三，在阅读钢结构图纸时，要注意各种标记、标志和说明，这些标记和标志可以提供关于施工材料、施工方法、尺寸和重量等重要信息。

因此，阅读图纸时，应该充分利用这些标记和标志，以便更好地理解图纸。

最后，要学习如何结合实际施工现场来解读钢结构图纸。

虽然钢结构图纸能够提供有关施工的重要信息，但是施工现场的实际情况并不总是符合图纸上的要求，因此，要结合实际情况来解读图纸，以便了解图纸可能存在的偏差，并纠正其中的错误。

总之，学习如何阅读钢结构图纸可以有效地提高施工质量，增加施工效率。

本文从了解钢结构图纸符号、使用模型图纸、注意标志和标记，以及结合实际情况进行解读等四方面，分析了学习阅读钢结构图纸的最快方法。

只有学会了解及正确使用钢结构图纸，才能保证施工的安全、准确和高效。

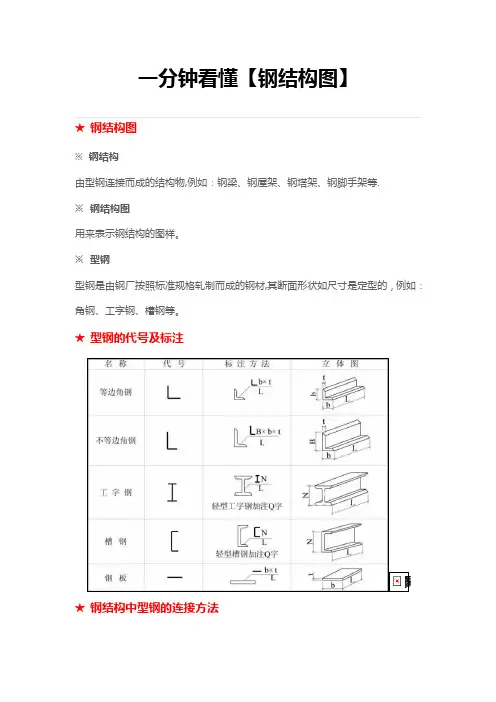

一分钟看懂【钢结构图】★钢结构图※钢结构由型钢连接而成的结构物,例如：钢梁、钢屋架、钢塔架、钢脚手架等.※钢结构图用来表示钢结构的图样。

※型钢型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★节点板详图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图.※比例：1：100、1:200※单线条表示，杆件长度直接注在单线条旁边.★屋架详图※图样:立面图，上弦实形辅助投影，剖面断面图。

※比例:两种比例：杆件轴线采用较小比例(1：20，1：15)节点板、杆件、断面采用较大比例(1:10，1：5）※图线：可见轮廓线——中实线不可见轮廓线--中虚线★杆件拼接★支座节点图★屋脊节点图精品文章请关注钢构联盟公众号。

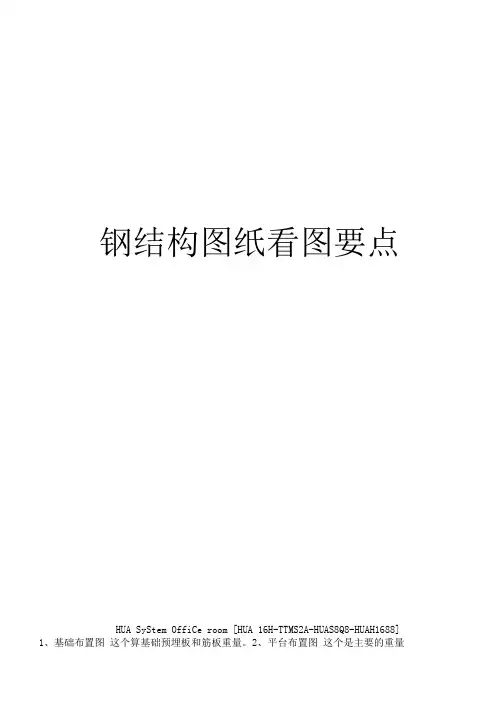

钢结构图纸看图要点HUA SyStem OffiCe room [HUA 16H-TTMS2A-HUAS8Q8-HUAH1688] 1、基础布置图这个算基础预埋板和筋板重量。

2、平台布置图这个是主要的重量所在，比较好看懂，也比较好核算。

3、轴面结构布置图这个主要汁算柱子和斜撑横拉等。

4、轴面標条布置图这个主要算標条长度，包括窗標等；拉条一般也在这种图里，通常为圆钢算长度乘以理论重量就行。

5、屋面结构布置、標条布置等主要计算门架梁等的重量6、外封图这个主要计算外封面积。

釆购时按面积采购。

7、节点图这个算是最难算的了如果是想要精确差不多相当于拆了一次钢结构的图。

主要算连接板、筋板等的重量。

8、这些重量出来后记得要乘以损耗系数基本就是预算To算了儿年了一点经验，希望能帮到你，注意有些型材在图中可能重复出现了，要扣除，材料表没有有时只是设计人员忘了，需要你去核实是否需计算在内。

钢结构图纸符号代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ 钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT標条TL托梁QL墙梁GLT刚性標条 WLT屋脊標条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T 拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

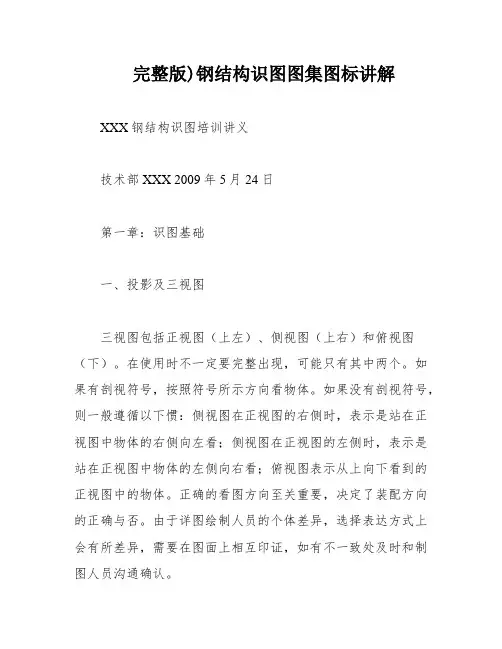

完整版)钢结构识图图集图标讲解XXX钢结构识图培训讲义技术部XXX 2009年5月24日第一章：识图基础一、投影及三视图三视图包括正视图（上左）、侧视图（上右）和俯视图（下）。

在使用时不一定要完整出现，可能只有其中两个。

如果有剖视符号，按照符号所示方向看物体。

如果没有剖视符号，则一般遵循以下惯：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体。

正确的看图方向至关重要，决定了装配方向的正确与否。

由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西。

2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西。

3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向。

三、索引符号及节点符号1.不带剖视方向的索引：左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。

字母a表示参看中的节点，底下的“—”表示“在本图中”。

如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

有时也直接索引出来后直接放大，不用到节点符号。

2.带剖视符号的索引：与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看。

粗线表示人的眼睛，细线表示看的朝向。

四、对称符号五、焊缝符号1.焊缝基本符号（常用）：表示焊缝横截面形状的符号。

序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝6 带钝边单边V形焊缝7 6角焊缝8 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号。

序号名称示意图符号说明1 平面符号焊缝表面XXX（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状时，可以不用辅助符号。

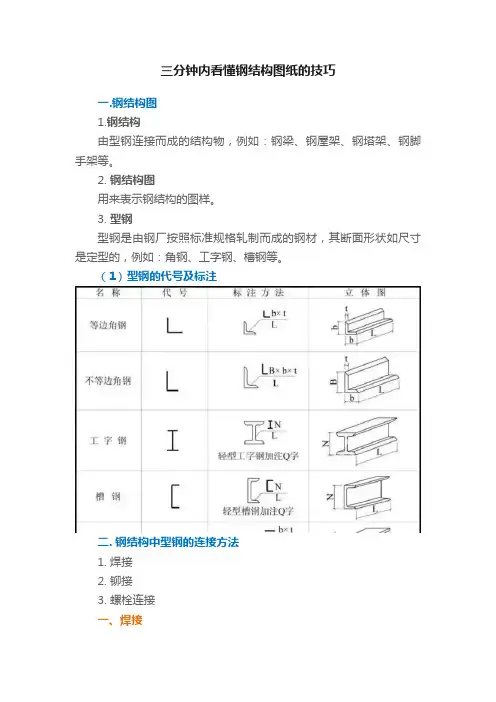

三分钟内看懂钢结构图纸的技巧一.钢结构图1.钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

2. 钢结构图用来表示钢结构的图样。

3. 型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

（1）型钢的代号及标注二. 钢结构中型钢的连接方法1. 焊接2. 铆接3. 螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号1. 坡口焊缝2. 贴角焊缝3. 塞焊缝焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

焊缝的标注方法焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起铆接分类1. 工厂连接2. 现场连接铆钉类型三、螺栓连接1. 焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接2. 连接方法螺栓、孔、电焊铆钉图例三. 钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类1. 钢板梁2. 钢桁梁下承式简支栓焊梁四. 钢梁结构图的内容1. 设计轮廓图2. 节点图3. 杆件图4. 零件图1.设计轮廓图2.节点图3.节点构造图拼接板、填板的拼装立体图节点板详图杆件图4.零件图五.钢屋架结构图概述1. 钢屋架2. 钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

屋架简图1. 屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

2. 比例：1：100、1：2003. 单线条表示，杆件长度直接注在单线条旁边。

屋架详图1. 图样：立面图，上弦实形辅助投影，剖面断面图。

2. 比例：两种比例：杆件轴线采用较小比例（1：20，1：15）节点板、杆件、断面采用较大比例（1：10，1：5）3. 图线：可见轮廓线——中实线不可见轮廓线——中虚线杆件拼接支座节点图屋脊节点图。

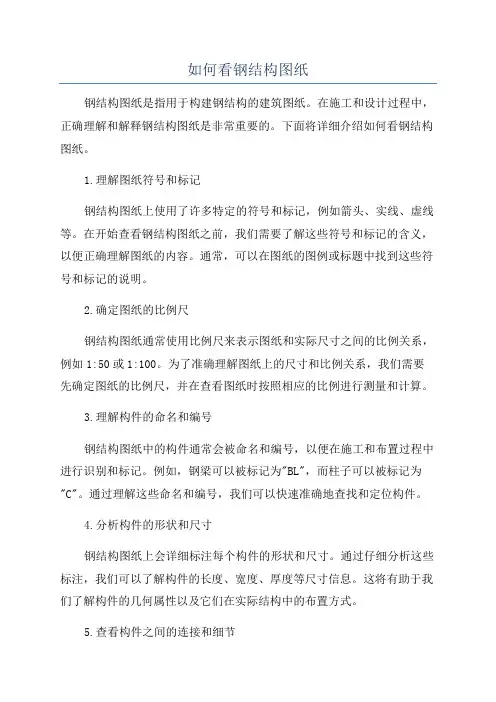

如何看钢结构图纸钢结构图纸是指用于构建钢结构的建筑图纸。

在施工和设计过程中，正确理解和解释钢结构图纸是非常重要的。

下面将详细介绍如何看钢结构图纸。

1.理解图纸符号和标记钢结构图纸上使用了许多特定的符号和标记，例如箭头、实线、虚线等。

在开始查看钢结构图纸之前，我们需要了解这些符号和标记的含义，以便正确理解图纸的内容。

通常，可以在图纸的图例或标题中找到这些符号和标记的说明。

2.确定图纸的比例尺钢结构图纸通常使用比例尺来表示图纸和实际尺寸之间的比例关系，例如1:50或1:100。

为了准确理解图纸上的尺寸和比例关系，我们需要先确定图纸的比例尺，并在查看图纸时按照相应的比例进行测量和计算。

3.理解构件的命名和编号钢结构图纸中的构件通常会被命名和编号，以便在施工和布置过程中进行识别和标记。

例如，钢梁可以被标记为"BL"，而柱子可以被标记为"C"。

通过理解这些命名和编号，我们可以快速准确地查找和定位构件。

4.分析构件的形状和尺寸钢结构图纸上会详细标注每个构件的形状和尺寸。

通过仔细分析这些标注，我们可以了解构件的长度、宽度、厚度等尺寸信息。

这将有助于我们了解构件的几何属性以及它们在实际结构中的布置方式。

5.查看构件之间的连接和细节钢结构图纸上通常会显示构件之间的连接和细节。

这些细节可以包括连接方式、焊缝、螺栓等。

通过仔细查看和理解图纸上的这些细节，我们可以确保在施工和布置过程中正确连接和安装构件。

6.参考其他图纸和文件钢结构图纸通常并不是独立存在的，它们可能需要参考其他图纸和文件。

例如，地基图纸、基础图纸等可以与钢结构图纸相互参考。

在查看钢结构图纸时，我们需要综合参考其他相关文件和图纸，以便理解整个结构系统的设计和布局。

7.辅助软件和技术的应用在现代建筑设计和施工中，辅助软件和技术已经广泛应用于钢结构的设计和分析过程中。

使用这些软件和技术可以帮助我们更准确地理解和分析钢结构图纸。

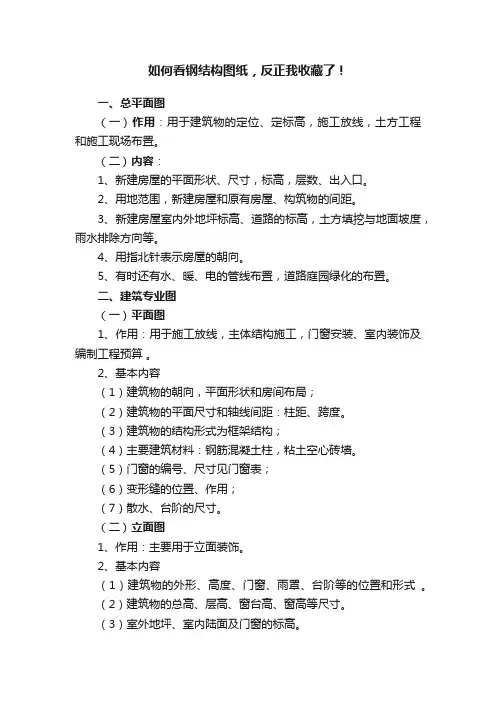

如何看钢结构图纸，反正我收藏了！一、总平面图（一）作用：用于建筑物的定位、定标高，施工放线，土方工程和施工现场布置。

（二）内容：1、新建房屋的平面形状、尺寸，标高，层数、出入口。

2、用地范围，新建房屋和原有房屋、构筑物的间距。

3、新建房屋室内外地坪标高、道路的标高，土方填挖与地面坡度，雨水排除方向等。

4、用指北针表示房屋的朝向。

5、有时还有水、暖、电的管线布置，道路庭园绿化的布置。

二、建筑专业图（一）平面图1、作用：用于施工放线，主体结构施工，门窗安装、室内装饰及编制工程预算。

2、基本内容（1）建筑物的朝向，平面形状和房间布局；（2）建筑物的平面尺寸和轴线间距：柱距、跨度。

（3）建筑物的结构形式为框架结构；（4）主要建筑材料：钢筋混凝土柱，粘土空心砖墙。

（5）门窗的编号、尺寸见门窗表；（6）变形缝的位置、作用；（7）散水、台阶的尺寸。

（二）立面图1、作用：主要用于立面装饰。

2、基本内容（1）建筑物的外形、高度、门窗、雨罩、台阶等的位置和形式。

（2）建筑物的总高、层高、窗台高、窗高等尺寸。

（3）室外地坪、室内陆面及门窗的标高。

（4）外墙面的装饰做法、勒脚的高度和做法。

（5）变形缝的位置和做法。

（6）雨水管的位置。

（三）屋顶平面图1、作用：表明屋面排水情况和突出屋面构造的位置。

2、基本内容（1）屋顶的形状和尺寸，屋檐的挑出尺寸、女儿墙的位置和厚度。

突出屋面的楼梯间、水箱间、烟囱、通风道等；（2）屋面排水情况，排水分区、排水方向、屋面坡度和雨水管等；（3）屋顶、屋面有关详图的索引。

（四）外墙详图1、作用：外墙详图是某处外墙的大样图，它表示了从室外地面到屋顶各部位的详细做法。

外墙详图可以作为砌墙、室内外装修、门窗安装和编制施工预算的依据。

2、内容：（1）墙与轴线的关系；墙的厚度，墙与轴线的关系；（2）室内外地面处的节点：地面做法、散水、勒脚、墙身防潮层、踢脚和室内外窗台的做法等；（3）门窗的节点：窗台做法、门窗过梁等；（4）屋顶檐口处的节点：屋顶板、梁与墙的连接，屋面做法、顶棚做法、挑檐或女儿墙的做法等。

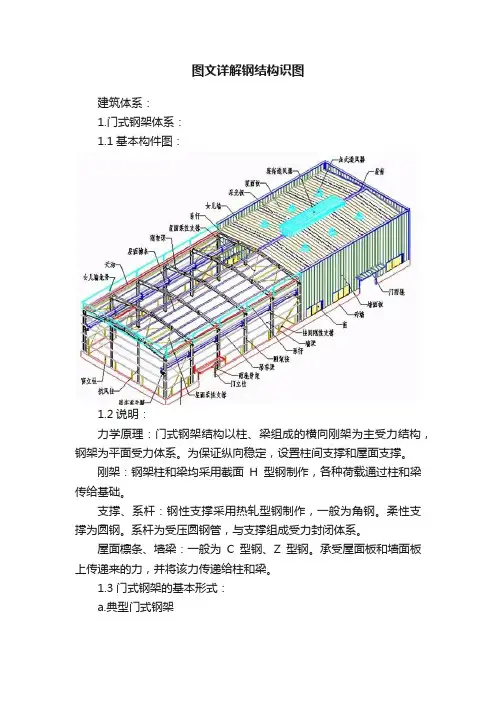

图文详解钢结构识图建筑体系：1.门式钢架体系：1.1基本构件图：1.2说明：力学原理：门式钢架结构以柱、梁组成的横向刚架为主受力结构，钢架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架：钢架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆：钢性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁：一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1.3门式钢架的基本形式：a.典型门式钢架b.带吊车的门式钢架c.带局部二层的门式钢架1.4基本节点a.柱脚节点b.梁、柱节点局部二层节点参照多层框架体系。

1.5钢架衍生形式吊车和局部二层可在衍生形式刚架中布置。

山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

2.多层框架体系2.1框架图示2.2说明力学模型：a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用钢接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在钢接框架中亦设置支撑。

框架柱：框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁：框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑：支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

2.3基本节点a.柱脚节点：柱脚节点同门式钢架体系。

b.柱、梁节点：支撑、系杆：1.图示：2.说明支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

系杆和支撑联合作用，形成封闭的受力体系。

在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。

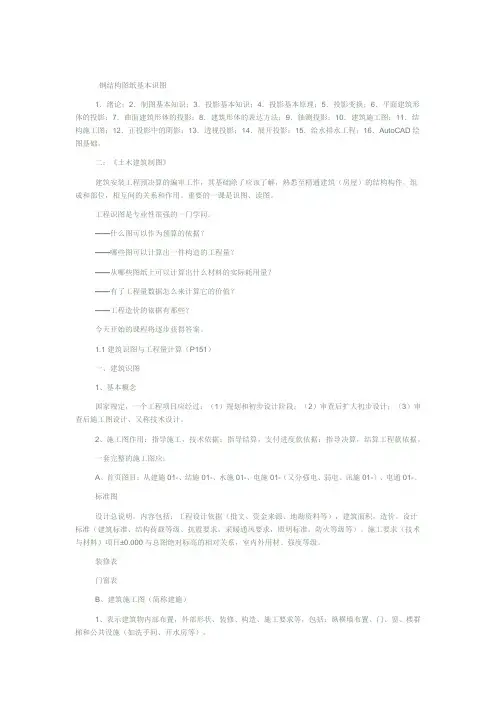

钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。

重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。

施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。

2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

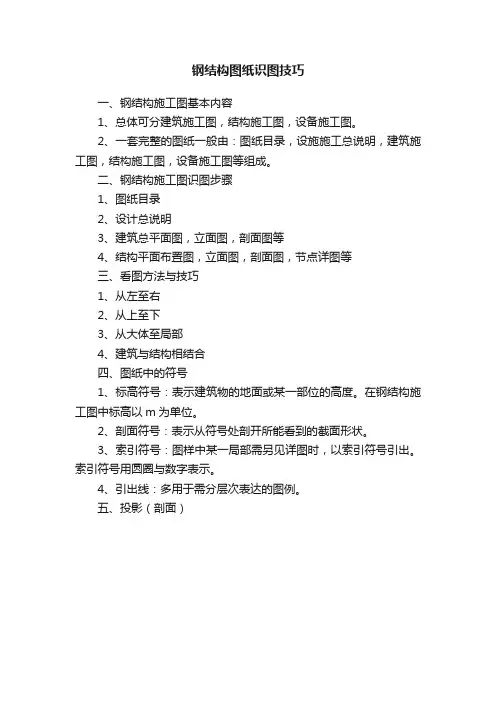

钢结构图纸识图技巧
一、钢结构施工图基本内容
1、总体可分建筑施工图，结构施工图，设备施工图。

2、一套完整的图纸一般由：图纸目录，设施施工总说明，建筑施工图，结构施工图，设备施工图等组成。

二、钢结构施工图识图步骤
1、图纸目录
2、设计总说明
3、建筑总平面图，立面图，剖面图等
4、结构平面布置图，立面图，剖面图，节点详图等
三、看图方法与技巧
1、从左至右
2、从上至下
3、从大体至局部
4、建筑与结构相结合
四、图纸中的符号
1、标高符号：表示建筑物的地面或某一部位的高度。

在钢结构施工图中标高以m为单位。

2、剖面符号：表示从符号处剖开所能看到的截面形状。

3、索引符号：图样中某一局部需另见详图时，以索引符号引出。

索引符号用圆圈与数字表示。

4、引出线：多用于需分层次表达的图例。

五、投影（剖面）
六、三维模型
七、构件截面—H 型钢
八、构件截面—C/Z型钢。
