-建筑平面图识读

建筑总平面图的识读方法
建筑施工图的识读方法和步骤，建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图样。

主要包括建筑施工图、结构施工图和设备施工图，如图1所示。

图1 施工图的分类
一、总平面图的识读
用水平投影方法和相应的图例画出拟建工程四周一定范围内的
新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况的图样，称为总平面图。

总平面图的识读可归纳为总平面图的用途、基本内容和识读步骤这三个部分，如图2所示。

图2 总平面图的识读
二、建筑平面图的识读
建筑平面图是为了表明屋面构造，一般还要画出屋顶平面图。

它不是剖面图，其俯视屋顶的水平投影图，主要表示屋面的形状及排水情况和突出屋面的构造位置。

建筑平面图的识读可归纳为建筑平面图的用途、基本内容和识读步骤这三个部分，如图3所示。

图3 建筑平面图的识读
三、建筑立面图的识读
建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。

建筑立面图的识读可归纳为建筑立面图的用途、基本内容和识读步骤这三个部分，如图4所示。

图4
四、建筑剖面图的识读
建筑剖面图简称剖面图，一般是指建筑物的垂直剖面图，且多为横向剖切形式。

建筑剖面图的识读可归纳为建筑剖面图的用途、基本内容和识读步骤这三个部分，如图5所示。

图5 建筑剖面图的识读
五、建筑详图的识读
把房屋的某些细部构造及构(配)件用较大的比例将其形状、大小、材料和做法详细表达出来的图样，简称详图或大样图、节点图。

建筑详图的分类如图6所示。

图6 建筑详图的分类。

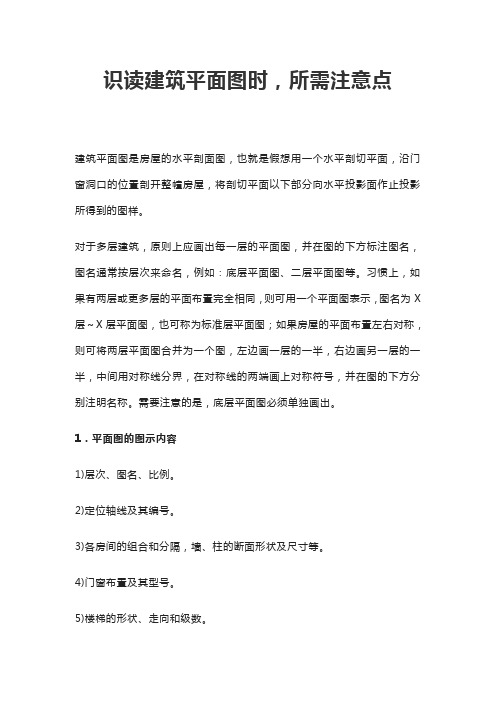

识读建筑平面图时，所需注意点建筑平面图是房屋的水平剖面图，也就是假想用一个水平剖切平面，沿门窗洞口的位置剖开整幢房屋，将剖切平面以下部分向水平投影面作止投影所得到的图样。

对于多层建筑，原则上应画出每一层的平面图，并在图的下方标注图名，图名通常按层次来命名，例如：底层平面图、二层平面图等。

习惯上，如果有两层或更多层的平面布置完全相同，则可用一个平面图表示，图名为X 层～X层平面图，也可称为标准层平面图；如果房屋的平面布置左右对称，则可将两层平面图合并为一个图，左边画一层的一半，右边画另一层的一半，中间用对称线分界，在对称线的两端画上对称符号，并在图的下方分别注明名称。

需要注意的是，底层平面图必须单独画出。

1．平面图的图示内容1)层次、图名、比例。

2)定位轴线及其编号。

3)各房间的组合和分隔，墙、柱的断面形状及尺寸等。

4)门窗布置及其型号。

5)楼梯的形状、走向和级数。

6)其他构件如台阶、花台、雨篷、阳台以及各种装饰的位置、形状和尺寸，厕所、盥洗室、厨房等固定设施的布置。

7)标注出平面图中尺寸和标高，以及某些坡度。

8)底层平面图中应标示出剖面图的剖切位置线和剖视方向及其编号，以及房屋朝向的指北针。

9)屋顶平面图巾应标示出屋顶形状，屋面排水方向、坡度或泛水，以及构配件的位置。

10)详图索引符号。

11)各房间名称，必要时注明各房问的有效使用面积。

2．有关规定及习惯画法（1）比例：常用比例有1:50/1:100/1:200；必要时也可用1:150、1:300。

（2）图线：剖切的主要建筑构造（如墙）的轮廓线用粗实线，其他图线可均用细实线。

（3）定位轴线与编号：承重的柱或墙体均应画出他们的轴线，称定位轴线。

轴线一般从柱或墙宽的中心引出。

定位轴线采用细点划线表示。

（4）门窗图例及编号：建筑平面图均以图例表示，并在图例旁注上相应的代号及编号。

门的代号为“M”；窗的代号为“C”。

同一类型的门或窗，编号应相同，如M-1、M-2、C-1、C-2等。

一、建筑施工图的识读与绘制训练模块例题2：建筑平面图的识读教学目标（1）掌握建筑平面图的表达方法和作用；（2）掌握建筑平面图画法的有关规定（3）掌握建筑平面图的识读与绘制必学知识（1）建筑平面图的形成与分类（2）建筑平面图的图示内容与制图标准（3）建筑平面图的识读方法（4）建筑平面图的绘图方法链接知识（1）某教学楼建筑平面图的识读（2）某展览馆建筑平面图的识读【应用例题2-1-2-1】某住宅一层平面图的识读与绘制。

如图2-1-2-1所示。

图2-1-2-1 一层平面图教学内容1．建筑平面图的形成与分类（1）建筑平面图的形成与作用假想用一个水平剖切平面在窗台线以上适当的位置将房屋剖切开，所得的水平面投影图为建筑平面图。

平面图主要表示房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等。

平面图是表达房屋建筑图的基本图样之一，作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算的依据。

通常用1:50、1:100、1:200的比例绘制。

（2）建筑平面图的分类当建筑物各层的房间布置不同时，应分别画出各层平面图，如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。

相同的楼层可用一个平面图来表示，称为标准层平面图。

如平面对称，可用对称符号将两层平面图各画一半合并成一个图，并在图的下方注写图名和比例。

（3）建筑平面图的图线要求凡被水平剖切到的墙、柱等断面轮廓线用粗实线画出，门的开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出，其余可见轮廓线均用细实线画出，如需表达高窗、通气孔、搁板等不可见部分，则应以中虚线或细虚线绘制。

（4）定位轴线及编号房屋施工图中的定位轴线是确定建筑结构构件平面布置及其标志尺寸的基线，是设计和施工中定位放线的重要依据。

凡主要的墙和柱、大梁、屋架等主要承重构件，都应画上轴线并用该轴线编号来确定其位置。

定位轴线的画法及编号有如下规定：（1）定位轴线用细点画线绘制且应编号，编号应注写在定位轴线端部细实线的轴线圆内，其直径为8～10mm，但通用详图的定位轴线可不编号。

6．3 建筑平面图6．3．1 建筑平面图的形成和用途建筑平面图，简称平面图，它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。

平面图通常用1：50、1：100、1：200的比例绘制，它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。

6．3．2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图；若建筑物的各层布置相同，则可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。

此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。

因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0.5 b）或细实线（0.25 b）,窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0.25 b）表示。

6．3．3 建筑平面图的图示内容1．底层平面图的图示内容（1）表示建筑物的墙、柱位置并对其轴线编号。

（2）表示建筑物的门、窗位置及编号。

（3）注明各房间名称及室内外楼地面标高。

（4）表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。

（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。

（6）表示室内设备（如卫生器具、水池等）的形状、位置。

（7）画出剖面图的剖切符号及编号。

（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。

（9）标注详图索引符号。

《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。

索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。

索引符号按下列规定编写：1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。

一、建筑平面图(一）建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图，如图51所示.对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同,可将其作为标准层，并在图样下方注写适用的楼层图名(如三、四、五层平面图）.若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。

建筑平面图实质上是房屋各层的水平剖面图.平面图虽然是房屋的水平剖面图,但按习惯不必标注其剖切位置，也不称为剖面图。

（二）建筑平面图的作用主要反映房屋的平面形状、大小和房间布置，墙(或柱）的位置、厚度和材料，门窗的位置、开启方向等.建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。

（三)建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号，定位轴线是各构件在长宽方向的定位依据.凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。

3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置，需用详图表达部位,应标注索引符号。

剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。

9、指北针一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向.（四）有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制;较小的构配件图例线、尺寸线等用细实线绘制。

一般采用1:50、1：100、1：200 绘图平面图.建筑图例符号(五)建筑平面图的读图注意事项1、看清图名和绘图比例，了解该平面图属于哪一层；2、阅读平面图时，应由低向高逐层阅读平面图。
