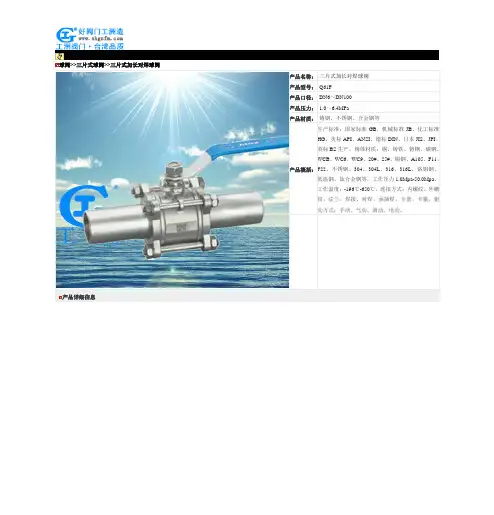

3片式锻钢浮动球阀-手动-软密封

球阀>>三片式球阀>>三片式承插焊球阀
产品名称：三片式承插焊球阀
产品型号：Q61F
产品口径：DN25～DN100
产品压力：1.0～6.4MPa
产品材质：铸钢、不锈钢、合金钢等
产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息
球阀系列价格
供用户或工程项目做预算。

球阀>>三片式球阀>>三片式加长对焊球阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

球阀基础知识——《阀门技术》课程系列教材球阀基础知识主要内容：·球阀定义与术语·球阀分类·球阀产品标准·球阀典型结构球阀基础知识——《阀门常识》课程系列教材球阀基础知识球阀即以球体作为启闭件的阀门。

随着加工技术、检测技术与智能控制技术的突飞猛进，以及各种密封新材料的不断涌现，球阀产品将得到越来越广泛的应用。

目前球阀产品不仅在一般工业管道得到了应用，而且在西气东输、煤制油工程以及核工业、宇航工业输送管线上得到普遍应用。

早在 19 世纪 80 年代美国就开始设计球阀，但是当时缺乏适当的密封圈材料，限制了球阀产品的发展。

直到本世纪50 年代，聚四氟乙烯等弹性密封材料的出现以及机床工业的发展才使球阀产品的发展出现转机并得到飞速发展。

一、球阀结构与术语球阀主要由阀体、阀座、球体、阀杆、手柄（或其他驱动装置）组成。

球阀的主要功能是切断或接通管道中的流体通道，其作用原理很简单：藉助手柄或其他驱动装置在阀杆上端施加一定的转矩并传递给球体，旋转 90℃，使球体的通道与阀体通道中心线重合或垂直，完成球阀的全开或全关。

手动软密封浮动球阀结构图示例如下：图9— 1二、球阀分类球阀的结构型式和品种规格极其繁多，而且新产品新结构仍然在不断涌现。

根据球阀的特点和用途，球阀可分为若干种类型。

（一）按球体的支撑方式分类：可分为浮动球球阀和固定球球阀1、浮动球球阀：其主要特点是球体无支撑轴，球体系藉阀门进、出口两端的阀座予以支撑，阀杆与球体为活动连接，见图 9— 1。

这种球阀的球体被两阀座夹持其中而呈“浮动状态”。

球体通过阀杆借助于手柄或其他驱动装置可以自由地在两阀座之间旋转。

当球体的流道孔与阀门通道孔对准时，球阀呈开启状态，流体畅通，阀门的流体阻力最小。

当将球体转动 90℃时，球体的流道孔与阀门通道孔相垂直，球阀处于关闭状态，球体在流体压力的作用下，被推向阀门出口端（简称阀后）阀座，使之压紧并保证密封。

化工设计中的常用阀门选型发布时间：2021-07-05T03:25:26.018Z 来源：《中国科技人才》2021年第10期作者：张智强万振美[导读] 企业进行化工设计时，阀门的选用应符合有关规定。

阀门选择应与阀门应用相结合。

因此，相关工作人员应了解阀门的用途，并能感受到管道中的压力状态，从而选择合适的阀门类型。

天津富赛克流体控制设备有限公司天津市 300350摘要：化工产业的安全一直备受关注，安全阀在其中起到了很大的作用，能够保证安全生产，减少安全事故。

安全阀是防止压力容器和管道在生产过程中发生超压事故的安全泄压装置。

关键词：化工设计；阀门选型；策略1化工设计中常用阀门的选择准则及布置原则1.1化工设计中常用阀门的选择标准1.1.1根据阀门的使用方式选择企业进行化工设计时，阀门的选用应符合有关规定。

阀门选择应与阀门应用相结合。

因此，相关工作人员应了解阀门的用途，并能感受到管道中的压力状态，从而选择合适的阀门类型。

相关工作人员在充分了解阀门功能的前提下，应采用科学的方法选择和使用阀门。

1.1.2选择合适的阀门类型现阶段的阀门种类很多，不同类型的阀门，作用也不尽相同，在生产上也有一些差异，所以在化工设计中，我们需要选择相同类型的阀门进行安装。

1.1.3加强阀口连接的应用在化工设计中，不仅要根据阀门的用途来选择阀门，还要发挥阀口连接的作用，从而突出阀门在化工设计中的作用。

1.1.4选择质量较好的阀门质量是检验材料优劣的重要标志，因此在化工设计中，选择质量好的阀门是十分必要的。

因此，相关人员需要及时了解哪些因素会影响阀门的质量，并综合各种因素来选择阀门，从而保证阀门的质量。

1.2化工设计常用阀门布置原则1.2.1严格按照施工工艺要求进行施工尽管阀门种类繁多，但在安装和布置阀门时，也要严格按照常见的布置原则和施工工艺进行安装和布置。

通过这种方式保证了整个施工过程的规范化，从而保证了施工质量。

1.2.2最好安装在水平管道上阀门安装时，应先将阀门安装在水平管道上。

球阀基础知识主要内容：·球阀定义与术语·球阀分类·球阀产品标准·球阀典型结构球阀基础知识球阀即以球体作为启闭件的阀门。

随着加工技术、检测技术与智能控制技术的突飞猛进，以及各种密封新材料的不断涌现，球阀产品将得到越来越广泛的应用。

目前球阀产品不仅在一般工业管道得到了应用，而且在西气东输、煤制油工程以及核工业、宇航工业输送管线上得到普遍应用。

早在19世纪80年代美国就开始设计球阀，但是当时缺乏适当的密封圈材料，限制了球阀产品的发展。

直到本世纪50年代，聚四氟乙烯等弹性密封材料的出现以及机床工业的发展才使球阀产品的发展出现转机并得到飞速发展。

一、球阀结构与术语球阀主要由阀体、阀座、球体、阀杆、手柄（或其他驱动装置）组成。

球阀的主要功能是切断或接通管道中的流体通道，其作用原理很简单：藉助手柄或其他驱动装置在阀杆上端施加一定的转矩并传递给球体，旋转90℃，使球体的通道与阀体通道中心线重合或垂直，完成球阀的全开或全关。

手动软密封浮动球阀结构图示例如下：图9—1二、球阀分类球阀的结构型式和品种规格极其繁多，而且新产品新结构仍然在不断涌现。

根据球阀的特点和用途，球阀可分为若干种类型。

（一）按球体的支撑方式分类：可分为浮动球球阀和固定球球阀1、浮动球球阀：其主要特点是球体无支撑轴，球体系藉阀门进、出口两端的阀座予以支撑，阀杆与球体为活动连接，见图9—1。

这种球阀的球体被两阀座夹持其中而呈“浮动状态”。

球体通过阀杆借助于手柄或其他驱动装置可以自由地在两阀座之间旋转。

当球体的流道孔与阀门通道孔对准时，球阀呈开启状态，流体畅通，阀门的流体阻力最小。

当将球体转动90℃时，球体的流道孔与阀门通道孔相垂直，球阀处于关闭状态，球体在流体压力的作用下，被推向阀门出口端（简称阀后）阀座，使之压紧并保证密封。

浮动球阀的主要优点：结构简单、制造方便、成本低廉、工作可靠。

浮动球阀的密封性能与流体压力有关。

球阀扭矩表Ball Valve Torque Charts美国尼伯科有限公司球阀扭矩要求Ball Valve Torque Requirements操作扭矩单位：英寸/磅Operating Torque in Inch/Pounds型号# Figure#通径Size0-100 PSI 101-500 PSI 501-600 PSIT-560-BR-R/Y 一件式青铜缩径端口One-PieceBronze Reduced Port 1/4"3/8"1/2"3/4"1"11/4"11/2"2"35353570130175225370656565100175230265510656565100175230265510580-70两件式青铜普通端口Two-PieceBronze ConventionalPort 1/4"3/8"1/2"3/4"1"11/4"11/2"2"21/2"3"N/AN/AN/AN/AN/A120185220250370N/AN/AN/AN/AN/A185240300410540N/AN/AN/AN/AN/A185240300410540585-70 两件式青铜不缩径端口Two-Piece Bronze Full Port 1/4"3/8"1/2"3/4"1"11/4"11/2"2"21/2"3"3030305590120185220N/AN/A50505075130185240300N/AN/A50505075130185240300N/AN/A型号#Figure#通径Size0-100 PSI 101-500 PSI 501-600 PSI585-70-W3三通青铜不缩径端口最大额定压力是400 PSI CWPThree-WayBronzeFull PortMaximum Ratingis 400 PSI CWP1/2"3/4"1"11/4"11/2"2"42671141592182684267114159218268N/AN/AN/AN/AN/AN/ATM-585-70-66两件式配置安装座青铜不缩径端口Two-Piecew/PadBronzeFull Port1/2"3/4"1"11/4"11/2"2"21/2"3"305590120185220——————3075130185240300590-Y三件式青铜普通端口Three-PieceBronzeConventionalPort1/4"3/8"1/2"3/4"1"11/4"11/2"2"21/2"3"N/AN/AN/AN/AN/A125150170250370N/AN/AN/AN/AN/A230275300410540N/AN/AN/AN/AN/A230275300410540595-Y三件式青铜1/4"3/8"1/2"454545656565656565不缩径端口Three-Piece Bronze Full Port3/4"1"11/4"11/2"2"21/2"3"50125150170250370N/A80230275300410540N/A80230275300410540N/A型号# Figure#通径Size0-100 PSI 101-500 PSI 501-600 PSI 601-1000 PSI 1001-1500 PSI 1501-2000 PSIT-560-CS/S6-R 一件式碳钢/不锈钢缩径端口One-PieceCS/SS Reduced Port1/4"3/8"1/2"3/4"1"11/4"11/2"2"40404075135180225370707070100190240300460757580105200250310490808085110215270330580858590125245290365685100100110140275330410790T-570-CS-R一件式棒材碳钢缩径端口One-Piece Bar StockCS Reduced Port1/2"3/4"1"11/4"11/2"2"40701251702103506595180230285440701001902402954708010520526032056090120240285355665105135270320395770T-580-CS-R两件式碳钢普通端口Two-PieceCS ConventionalPort1/4"3/8"1/2"3/4"1"11/4"11/2"240407510012016520029040407510013017520030050508511014018522032055559512015020025035065651051301702503004008080125150215300350450 球阀扭矩表(2)Ball Valve Torque Charts (2)美国尼伯科有限公司球阀扭矩要求Ball Valve Torque Requirements操作扭矩单位：英寸/磅Operating Torque in Inch/Pounds浮动球阀的操作扭矩软密封浮动式球阀的操作扭矩是基于常温、清洁介质计算的。

三片式球阀标准
一、连接方式
三片式球阀采用三片式连接方式，使得阀体结构紧凑，安装方便，维护简单。

连接方式符合相关规范要求。

二、结构形式
三片式球阀采用球体启闭，具有流路简单、结构紧凑、体积小、操作灵活等特点。

同时，采用三片式结构，便于安装和维护。

三、执行标准
三片式球阀按照标准制造，满足相关规范要求。

具体标准为12237-2007。

四、工作压力等级
三片式球阀的工作压力等级为16，可承受较高的工作压力。

在正常工作条件下，阀体能够保持稳定和可靠的工作性能。

五、密封性能
三片式球阀的密封性能优良，采用高性能的密封材料，能够有效地防止介质泄漏。

同时，在关闭状态下，阀体能够保持紧密的密封状态，确保介质的密封性。

六、流阻性能
三片式球阀的流阻性能良好，流路简单，流体阻力小，适用于各种流体介质。

在正常工作条件下，能够保持流畅的流体通道，减少流体阻力。

七、耐腐蚀性
三片式球阀的耐腐蚀性能强，采用耐腐蚀材料和特殊处理工艺，能够有效地抵抗各种化学介质的腐蚀。

在腐蚀环境下，能够保持稳定的工作性能和良好的使用寿命。

球阀基础知识————————————————————————————————作者: ————————————————————————————————日期：球阀基础知识——《阀门技术》课程系列教材球阀基础知识主要内容:·球阀定义与术语·球阀分类·球阀产品标准·球阀典型结构球阀基础知识——《阀门常识》课程系列教材球阀基础知识球阀即以球体作为启闭件的阀门。

随着加工技术、检测技术与智能控制技术的突飞猛进，以及各种密封新材料的不断涌现,球阀产品将得到越来越广泛的应用。

目前球阀产品不仅在一般工业管道得到了应用,而且在西气东输、煤制油工程以及核工业、宇航工业输送管线上得到普遍应用。

早在1９世纪80年代美国就开始设计球阀,但是当时缺乏适当的密封圈材料，限制了球阀产品的发展。

直到本世纪５0年代,聚四氟乙烯等弹性密封材料的出现以及机床工业的发展才使球阀产品的发展出现转机并得到飞速发展。

一、球阀结构与术语球阀主要由阀体、阀座、球体、阀杆、手柄(或其他驱动装置)组成。

球阀的主要功能是切断或接通管道中的流体通道,其作用原理很简单：藉助手柄或其他驱动装置在阀杆上端施加一定的转矩并传递给球体，旋转90℃，使球体的通道与阀体通道中心线重合或垂直,完成球阀的全开或全关。

手动软密封浮动球阀结构图示例如下:图9—1二、球阀分类球阀的结构型式和品种规格极其繁多，而且新产品新结构仍然在不断涌现。

根据球阀的特点和用途,球阀可分为若干种类型。

（一)按球体的支撑方式分类:可分为浮动球球阀和固定球球阀1、浮动球球阀:其主要特点是球体无支撑轴,球体系藉阀门进、出口两端的阀座予以支撑，阀杆与球体为活动连接，见图９—１。

这种球阀的球体被两阀座夹持其中而呈“浮动状态”。

球体通过阀杆借助于手柄或其他驱动装置可以自由地在两阀座之间旋转。

当球体的流道孔与阀门通道孔对准时，球阀呈开启状态，流体畅通，阀门的流体阻力最小。

当将球体转动９０℃时，球体的流道孔与阀门通道孔相垂直，球阀处于关闭状态,球体在流体压力的作用下，被推向阀门出口端（简称阀后）阀座,使之压紧并保证密封。

O型球阀产品说明书瑞安川仪调节阀有限公司目录一. 前言二.用途三.结构特点四.主要设计标准和性能规范五.阀门主要零件和材料六.安装说明七.阀门使用和维护八.可能发生的故障和排除方法九．运输和保管十.质量保证十一.服务承诺一、前言首先感谢您选择瑞安川仪产品，阀门作为一种承压设备用于输送流体时，由于泄漏和使用不当而存在的一些安全隐患，为了安全考虑，用户使用时应当阅读本说明书。

二、用途O型球阀是一种直角回转的切断阀，结构形式由固定式系列和浮动式系列，它与气动执行机构或电动执行机构相配套使用，可实现远程切断控制，也可配手柄或涡轮实现手动控制。

其结构采用可动阀座双向密封设计。

双向密封阀座之间无间隙回转，具有很大的剪切力及自洁性能，尤其适用于含有纤维性或微小固体颗粒的悬浊液及固态颗粒状的切断，因此本产品可广泛用于石油、化工、造纸、多晶硅、化纤、电力、冶金、制药、环保等工业部门的自控系统。

三、结构特点1.阀体采用通径设计流通阻力小。

2.金属密封球阀采用双向金属可动阀座结构，增加了预紧力弹簧，具有自动补偿和自洁功能。

3.0型球芯与阀座间有剪切作用，特别适用于含纤维、微小固体颗粒、浆料等介质。

4.上下阀杆采用自润滑轴承固定，具有回转精度高和转动稳定性好，使阀门运转更加顺畅。

四、主要设计标准和性能参数1.性能参数公称通径：固定式系列DN15-DN500 ，浮动式系列DN15-DN200公称压力：PN1.0、1.6、2.5、4.0、6.4MPa， ANSI 150Lb、300Lb适用温度：-29℃～150℃；-29℃～200℃；-40℃～425℃适用介质：水、蒸汽、纸浆、石油、天然气及各种酸碱液等介质连接方式：法兰式结构形式：固定式系列，浮动式系列。

驱动方式：手动、气动、电动设计与制造标准：GB/T12237 ASME B16.34法兰标准：GB/T 9113，HG/T 20592，ANSI B16.5结构与长度标准：GB/T 12221，ASME B16.10流量特性：O型固定式切断球阀的流量特性为快开特性。

O型球阀产品说明书目录一.前言二.用途三.结构特点四.主要设计标准和性能规范五.阀门主要零件和材料六.安装说明七.阀门使用和维护八.可能发生的故障和排除方法九．运输和保管十.质量保证十一.服务承诺首先感谢您选择瑞安川仪产品，阀门作为一种承压设备用于输送流体时，由于泄漏和使用不当而存在的一些安全隐患，为了安全考虑，用户使用时应当阅读本说明书。

二、用途O型球阀是一种直角回转的切断阀，结构形式由固定式系列和浮动式系列，它与气动执行机构或电动执行机构相配套使用，可实现远程切断控制，也可配手柄或涡轮实现手动控制。

其结构采用可动阀座双向密封设计。

双向密封阀座之间无间隙回转，具有很大的剪切力及自洁性能，尤其适用于含有纤维性或微小固体颗粒的悬浊液及固态颗粒状的切断，因此本产品可广泛用于石油、化工、造纸、多晶硅、化纤、电力、冶金、制药、环保等工业部门的自控系统。

三、结构特点1.阀体采用通径设计流通阻力小。

2.金属密封球阀采用双向金属可动阀座结构，增加了预紧力弹簧，具有自动补偿和自洁功能。

3.0型球芯与阀座间有剪切作用，特别适用于含纤维、微小固体颗粒、浆料等介质。

4.上下阀杆采用自润滑轴承固定，具有回转精度高和转动稳定性好，使阀门运转更加顺畅。

四、主要设计标准和性能参数1.性能参数公称通径：固定式系列DN15-DN500 ，浮动式系列DN15-DN200公称压力：、、、、， ANSI 150Lb、300Lb适用温度：-29℃～150℃；-29℃～200℃；-40℃～425℃适用介质：水、蒸汽、纸浆、石油、天然气及各种酸碱液等介质连接方式：法兰式结构形式：固定式系列，浮动式系列。

驱动方式：手动、气动、电动设计与制造标准：GB/T12237 ASME法兰标准：GB/T 9113，HG/T 20592，ANSI结构与长度标准：GB/T 12221，ASME流量特性：O型固定式切断球阀的流量特性为快开特性。

压力试验：阀体水压测试压里按最大工作压力的倍，密封测试压力为最大工作压力的倍，测试介质为水。

快装三片式球阀国标
国标快装三片式球阀的详细规格如下：
1. 公称通径范围：DN15-DN600
2. 设计压力：PN16-PN64
3. 连接方式：法兰连接（按照国标GB9113-2000）
4. 结构类型：三片式球阀
5. 驱动方式：手动操作、气动操作、电动操作、涡轮操作等
6. 阀体材质：铸铁、球墨铸铁、碳钢、不锈钢等
7. 阀芯材质：不锈钢、铬钼钢等
8. 密封材质：PTFE、聚四氟乙烯等
9. 阀座密封面材质：不锈钢、PTFE等
10. 阀杆密封材质：PTFE、聚四氟乙烯等
11. 使用温度范围：-20℃至+200℃
12. 应用领域：广泛应用于石油、化工、冶金等行业的管路系统中，用于控制介质的流量和切断管路。

三片式球阀的原理三片式球阀是一种常用的控制流体的装置，具有良好的密封性能和耐腐蚀性能，广泛应用于石油、化工、能源、水处理等行业。

下面将详细介绍三片式球阀的原理。

三片式球阀由阀体、球体和阀杆组成。

阀体由两个半球体和一个法兰组成，上半球体和下半球体通过螺栓相连，并利用密封圈实现密封。

球体位于阀体内部，通过阀杆与操作手柄或电动装置相连，实现开关控制。

当三片式球阀关闭时，阀体的两个半球体紧密闭合，球体与阀座接触，实现截断流体的效果。

当三片式球阀开启时，球体通过旋转与阀座分离，流体可以自由通过。

三片式球阀的密封性能主要是通过球体与阀座的接触来实现的。

球体表面与阀座之间有一个密封环，可以确保流体不会泄漏。

在关闭状态下，阀座通过压紧装置将球体紧密压在一起，形成良好的密封效果。

同时，球体和阀座之间的接触面经过特殊处理，提高了密封性能和耐磨性能。

三片式球阀的开关控制是通过旋转球体来实现的。

通过手柄、齿轮、电动装置等方式将阀杆与球体连接起来，当旋转阀杆时，球体也会随之旋转。

当球体与阀座接触时，球体与阀座之间的密封环会起到防漏的作用；当球体与阀座分离时，流体可以通过阀门自由流动。

三片式球阀具有以下特点：1. 良好的密封性能：三片式球阀采用球体与阀座接触密封的方式，形成良好的密封效果，可以有效防止流体泄漏。

2. 耐高温、耐腐蚀：阀体和球体通常采用不锈钢材料制造，具有耐腐蚀性能。

同时，球体和阀座之间的密封环也是耐腐蚀材料制成，能够在高温、腐蚀的环境下长时间使用。

3. 轻便灵活：三片式球阀结构简单，体积小巧，重量轻，便于安装和维修。

同时，球体的旋转开关操作也非常灵活，可快速开关。

4. 适用范围广泛：三片式球阀可用于各种介质的控制，如水、气体、酸碱等，具有广泛的应用领域。

总结起来，三片式球阀通过球体与阀座的接触实现流体的截断和控制。

其结构简单、密封性能好、耐腐蚀性能强等特点使得它在工业领域得到广泛应用。
