编辑本段]分类及特点球阀分有：浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、三通球阀、气动球阀、电动球阀、卡套球阀、焊接球阀。
按壳体/主体材料分类，球阀可分为： 1. 金属材料阀门：如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铝合金阀门、铅合金阀门等。
2. 金属阀体衬里阀门：如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。
3. 非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
国内生产球阀的厂家比较多，连接尺寸也大多不统一。
主要分以下几个大类：（1）以JB／T2203－1999《球阀结构长度》为主的通用类。
目前国内大多数球阀生产厂家均按本标准设计生产。
、海安阀门厂等。
但本标准也不尽完美，规格不全，浮动式球阀最大公称通径为DN1200，固定式球阀最大公称通径DN2000。
根据厂所生产的阀门规格及掌握的资料来看，目前浮动式球阀公称通径最小为DN6，固定式球阀公称通径最小为DN50。
经考证，各厂家连接尺寸也不尽统一，为了有一个统一的标准，用户在选用及安装时同一规格能够互换，建议国家通用机械研究所对JB／T2203－1999《球阀结构长度》进行修订。
建议设计院及用户按标准选用，球阀生产厂家按标准设计制造。
1、浮动球球阀浮动球球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。
这种结构，一般用于中低压球阀。
2、固定球球阀固定球球阀球阀的球体是固定的，受压后不产生移动。
固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。
通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
用寿命最少5年以上。
更换期间，不影响滤池正常运行。
根据两者对比结果，在气动闸板阀气路上串联快速排气阀具有明显的成本低、气缸配件的使用寿命延长、修理保养时间明显缩短的优势。
因而，将逐步在气动闸板阀的气路上串联一只快速排气阀，尽力保证水厂的正常生产。

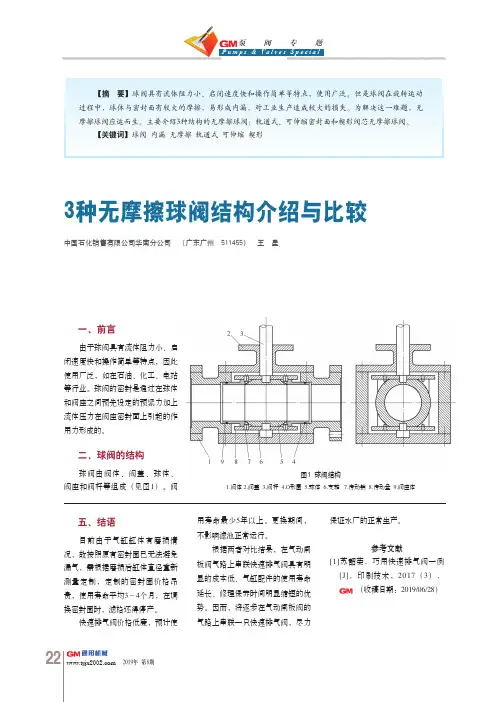

参考文献[1]苏韶荣．巧用快速排气阀一例[J]．印刷技术，2017（3）．（收稿日期：2019/06/28）球阀具有流体阻力小、启闭速度快和操作简单等特点，使用广泛。
但是球阀在旋转运动过程中，球体与密封面有较大的摩擦，易形成内漏，对工业生产造成较大的损失。
为解决这一难题，无种结构的无摩擦球阀：轨道式、可伸缩密封面和楔形阀芯无摩擦球阀。
图1 球阀结构1.阀体2.阀盖3.阀杆4.O形圈5.球体6.支轴7.传动销8.传动盘9.阀座体四、无摩擦球阀随着工业生产的发展，在现有阀门技术的基础上，阀门技术的运用也从材料和工艺上的“耐磨图2 轨道式球阀结构1.阀体2.导轨销3.支架4.阀盖5.销6.阀杆7.球体8.阀座9.轴承套 10.调整垫图3 导向槽运动区间a）普通球阀 b）轨道式球阀图4 轨道式球阀与普通球阀的结构对比1、5.阀杆 2.销 3、7.阀座 4、8.球体 6.球销关闭状态，阀芯旋转停止并转变成闸板的下压运动，阀瓣在闸板作用下从球体伸出沿基准线向阀座做直线运动，并最终与阀座紧密挤压接触，实现阀门的完全关闭。
当阀门在完全关闭的状态下，闸板首先向上运动，阀瓣在闸板的带动下，呈直线运动状态与阀座分离向球体内部收缩，收缩停止后阀门处于预备开启状态，此时转变成球体带动阀瓣的90°旋转运动后停止，实现阀门的全开启（见图楔形阀芯球阀断，防止介质中杂质颗粒进入阀体内腔，损伤阀体密封面，阀门具有良好的抗污能力。
阀体内腔为球形，阀芯为倒楔形结构，密封阀瓣为球形结构，分别有一对开位阀瓣和一对关位阀瓣，开位阀瓣中间设计有流道内腔，与阀芯、阀体的流道相匹配。
阀芯的四周通过轨道结构分别连接有一对开位阀瓣和一对关位阀瓣，分别实现阀门打开、关闭时的密封功能。
双偏心软密封法兰蝶阀技术说明一、产品概述本阀是双偏心软密封结构双向密封蝶阀，利用执行装置进行操作实现开关阀门，其在管网系统中起到接通与切断和调节流量的作用。
本产品主要适用于水厂、电厂、钢厂、石油化工、食品医药、轻纺、造纸等系统给排水用。
以其良好的使用性能而深受用户的信赖。
二、基本性能参数（1）双偏心、橡胶软密封、手电两用蝶阀。
（2）阀门公称压力：1.0/1.6MPa；阀门承压能力：1.5倍以上的公称压力，无结构性损伤，无可见渗漏。
密封试验压力：1.1倍公称压力，无可见渗漏。
阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水。
（3）适用介质：污水、清水、自来水、空气等；适用温度：-20℃～80℃。
（4）连接方式：双法兰连接；安装方式：推荐立式安装（如需卧式安装请注明）。
（6）蝶阀全开时的流阻系数≤0.3。
（7）阀门双向承压，保证两侧均能承受1.5倍以上的公称压力，密封试验压力1.1倍公压。
阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水，不漏水，不产生有害变形，不影响正常使用。
阀门处于正常运行状态时，阀门能可靠的处于全开状态，无汽蚀损害，且不发生蝶板抖动现象。
（8）手动蝶阀执行机构采用防水性能良好的蜗轮蜗杆式传动装置，有较高的减速比，阀门初始开和终点关瞬时启闭力不超过250N.m，便于人工操作。
电动蝶阀执行机构可根据客户需求选配。
当遇到断电时，操作人员可通过电动执行机构上的手轮对阀门进行单人手动操作，并在合理的时间内实现阀门的全开或全关。
三、设计制造标准CJ/T 261-2007 给水排水用蝶阀GB/T12238-2008 法兰和对夹连接弹性密封蝶阀GB/T12221-2005 通用阀门法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁管法兰JB/T5300-2008 工业阀门材料选用导则GB/T1220-2016 不锈钢棒GB/T12227-2005 通用阀门球墨铸铁件技术条件GB/T12225-2005 通用阀门铜合金铸件技术条件GB/T12220-2015 工业阀门标志JB/T106-2004 阀门的标志和涂漆GB/T13927-2008 工业阀门压力试验GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB/T12222/12223-2005 多（部分）回转阀门驱动装置的连接JB/T8219-2016 工业过程控制系统用普通型及智能型电动执行机构GB4208-2008 外壳防护等级四、结构设计与特点（1）阀门结构通过探伤零损伤检测。
球阀球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用。
球阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制。
软密封浮动球阀性能特点、工作原理及结构特点：性能特点该产品应用于电力、石油、化工、冶金、制药、城建等行业管道上，主要作切断、分配和改变介质流动方向用。
工作原理2.1本阀由左、右阀体、球、阀座、阀杆、填料、手柄等组成。
2.2球阀的关闭件是一个带孔的球体，球体随阀杆转动90°，实现阀门的开启或关闭。
3．结构特点3.1我厂该系列产品采用浮动球软密封结构，依靠介质压力推动球靠向阀座，实现出口密封。
阀门结构上设有位置锁定装置，防阀杆冲出结构.3.2我厂该系列产品具有结构简单，体积较小，制造与维修较方便，动作可靠启闭迅速，密封性能好，使用寿命较长，流体阻力小等特点。
3.3阀座材料为聚四氟乙烯或聚醚醚酮。
具有低摩擦性，高的耐温性，优良的耐热性，较高的强度和优良的自润滑性。
技术参数：磅级：CLASS 150 Lb 口径：DN 50~150 mm公称压力：PN 1.6～32.0 MPa 公称通径：DN 15~250 mm连接方式：螺纹、承插焊、对焊、法兰连接操作方式：手柄、涡轮、电动、气动适用温度,按阀座材料分：聚四氟乙烯：-10~120℃；聚醚醚酮：-10~260℃适用介质：水、气、油品、带腐蚀性介质等运行特性：我厂该系列球阀流阻系数小，流通能力强。
阀门启闭扭矩小。
密封性好。
能满足用户自然条件、使用工况要求。
制造质量我厂该系列蝶阀质量好，外形美观，出厂试验按 GB/T 13927《通用阀门压力试验》规定严格执行，泄漏量为0泄漏，保压时间高于标准要求2～3倍，达到国家优级产品水平。
v型球阀的密封等级摘要：1.V 型球阀概述2.V 型球阀的密封等级分类3.V 型球阀的密封性能4.V 型球阀在各行业的应用5.结论正文：一、V 型球阀概述V 型球阀是一种用于流体控制的阀门，其球体的形状为V 型。
V 型球阀结构类似于传统的球阀，但由于其特殊的球体形状，能够更加精确地控制流体的流量和流向。
V 型球阀广泛应用于化工、石油、天然气、制药等行业中的流量控制、调节和分流。
V 型球阀的主要特点包括以下几个方面：1.结构紧凑，操作简单，便于维护；2.密封性能好，能够实现零泄漏；3.流量调节范围大，适用于多种工况；4.材质多样，可根据不同介质选择适合的材料；5.适用范围广泛，覆盖了各行业的流体控制需求。
二、V 型球阀的密封等级分类根据密封性能的不同，V 型球阀可分为以下几个等级：1.软密封：软密封V 型球阀采用柔性石墨或橡胶作为密封材料，密封性能较好，但耐压和耐温性能相对较低，适用于低压、低温的工况。
2.硬密封：硬密封V 型球阀采用金属材料（如不锈钢、碳钢等）作为密封材料，密封性能较高，同时也具有较好的耐压和耐温性能，适用于高压、高温的工况。
3.超硬密封：超硬密封V 型球阀采用陶瓷或硬质合金等高硬度材料作为密封材料，密封性能更高，适用于高温、高压、高磨损的工况。
三、V 型球阀的密封性能V 型球阀的密封性能是衡量其质量的重要指标。
V 型球阀的密封性能主要取决于密封材料的选择、球阀的制造工艺以及阀门的结构设计。
在实际应用中，V 型球阀的密封性能需要满足以下要求：1.零泄漏：在正常工作条件下，V 型球阀应实现零泄漏，以确保流体输送的稳定性和安全性。
2.耐久性：V 型球阀在长时间的使用过程中，其密封性能不应发生明显下降。
3.抗磨损：在高磨损工况下，V 型球阀的密封材料应具备良好的抗磨损性能，以保证密封性能的持久性。
四、V 型球阀在各行业的应用V 型球阀广泛应用于化工、石油、天然气、制药等行业，主要用于流量控制、调节和分流等场合。

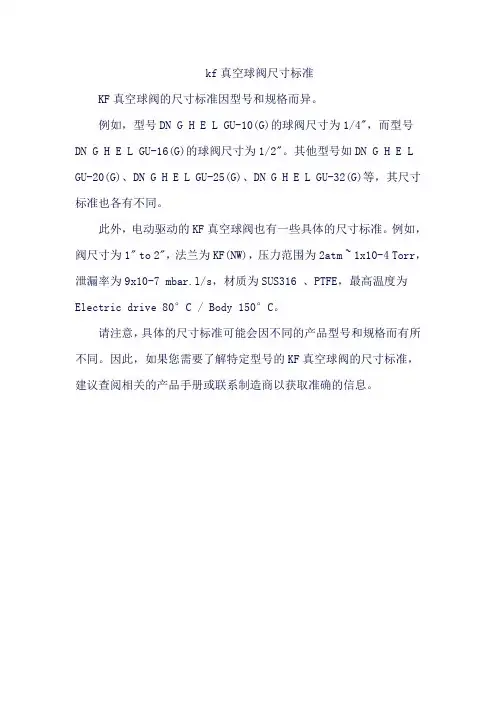

kf真空球阀尺寸标准
