北师大版-数学-九年级上册-4.2太阳光与影子 第1课时 试题资料库

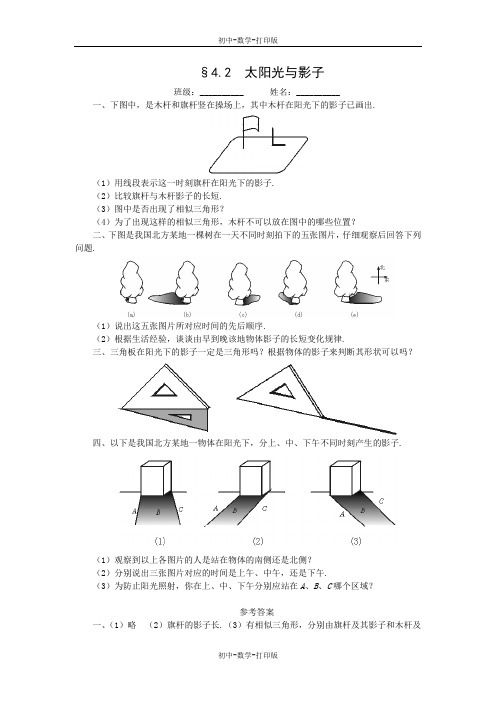

§4.2 太阳光与影子
班级：__________ 姓名：__________
一、下图中，是木杆和旗杆竖在操场上，其中木杆在阳光下的影子已画出.
（1）用线段表示这一时刻旗杆在阳光下的影子.
（2）比较旗杆与木杆影子的长短.
（3）图中是否出现了相似三角形？
（4）为了出现这样的相似三角形，木杆不可以放在图中的哪些位置？
二、下图是我国北方某地一棵树在一天不同时刻拍下的五张图片，仔细观察后回答下列问题.
（1）说出这五张图片所对应时间的先后顺序.
（2）根据生活经验，谈谈由早到晚该地物体影子的长短变化规律.
三、三角板在阳光下的影子一定是三角形吗？根据物体的影子来判断其形状可以吗？
四、以下是我国北方某地一物体在阳光下，分上、中、下午不同时刻产生的影子.
（1）观察到以上各图片的人是站在物体的南侧还是北侧？
（2）分别说出三张图片对应的时间是上午、中午，还是下午.
（3）为防止阳光照射，你在上、中、下午分别应站在A、B、C哪个区域？
参考答案
一、（1）略（2）旗杆的影子长.（3）有相似三角形，分别由旗杆及其影子和木杆及
其影子以及太阳光线构成.(4)木杆不可以立在旗杆C影子上.
二、（1）按时间先后顺序分别是(b)(d)(a)(c)(e).
（2）由上午太阳光照射物体产生影子较长，后逐渐变短，到中午最短，到下午又逐渐变长.
三、不一定是三角形，根据物体的影子来判断物体的形状不准确.
四、（1）站在物体北侧.
（2）图（1）是中午，图（2）是下午，图（3）是上午.
（3）上午、中午、下午均选B区域.。

《太阳光与影子》九年级数学同步课后练习
知识要点平行投影的含义，平行投影与物体三种视图之间的关系. 能力要求了解平行投影的含义;能够确定物体在太阳光下的影子，了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的;了解平行投影与物体三种视图之间的关系. 基础练习 1.如图4-3是王芳同学某一天观察到的一棵树在不同时刻的影子，请你把它们按时间先后顺序进行排列，并说明理由. 2.如图4-4是一座塔楼，请在图中画出它在太阳光下的影长. 3.如图4-5所示，地面上直立着两根木杆，AB是木杆甲的影长，请在图中画出产生杆影的太阳光线，并画出此时木杆乙的影长. 综合练习如图4-6，这是一棵树和一堵墙，请你在图中画出树在太阳光下的影子. 2. 太阳光和影子基础练习1.(B), (A),(C),(D); 2. 略;3. 略. 综合练习略
九年级数学方程与不等式练习测试题
初三数学概率同步九年级测试试卷。

《九年级上第四章第二节太阳与影子》第1课时积累●整合1..下列光源发出的光线形成的投影是平行投影的是（）A. 车头灯B. 太阳C. 蜡烛D. 路灯2. （2006·浙江）小花拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（）3.. 下面四幅图是两个物体不同时刻在太阳光下的影子，按照时间的先后顺序排列正确的是（）A. A→B→C→DB. D→B→C→AC. C→D→A→BD. A→C→B→D4. 下列结论正确的是（）个。

(1)、圆形物体在阳光下的影子一定是圆形，三角形物体在阳光下的影子也一定是三角形。

(2)、圆形物体在阳光下的影子可以是圆形，也可以是椭圆形。

(3)、阳光下圆形物体只有与地面平行时，它的影子才是圆形。

(5)、如果一个物体在阳光下的投影是椭圆形，那么该物体一定是圆形。

A. 1B. 2C. 3D. 45. 如图，小明站在C处看甲、乙两楼楼顶上的A点和E点，点C、E、A在同一直线上，点B、D分别在点E、A的正下方，且D、B、C三点在同一直线上，B、C相距20米，D、C相距40米，乙楼高BE为15米，甲楼高AD为（）米。

（小明身高忽略不计）A. 40B. 20C. 15D. 306、为了测量某一电线杆的高度，简单实际的办法是（）A. 爬上去用皮尺进行测量B. 利用测角仪与皮尺通过解三角形的方法求出C. 测得电线杆及一较短木棍在同一时刻的投影，然后通过比例进行计算（电线杆和木棍可以在不同的位置上）D. 答案C中的方法只适合于阳光等平行投影7.对于同一建筑物，相同时刻在太阳光下的影子冬天比夏天（）A. 短B.长C.看具体时间D. 无法判断。

8、太阳光线形成的投影是_________，灯光形成的投影是_________。

9、将一个三角板放在太阳光下，它所形成的投影是_________，也可能是_________。

10、已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能_________，也可能_________。

《九年级上第三节灯光与影子》第1课时一、试题资料库：例1、如图，平地上两棵不同高度、笔直的小树，同一时刻在太阳光线照射下形成的影子分别是AB DC ，，则（ ）BA 、四边形ABCD 是平行四边形B 、四边形ABCD 是梯形C 、线段AB 与线段CD 相交 D 、以上三个选项均有可能例2、如图所示，某测量工作人员的眼A 与标杆顶端F ，电视塔顶端E 在同一直线上，已知此人身高为1.6米，标杆为3.2米，且BC=1米，CD=5米，则电视塔的高ED= 11.2 米。

如图所示，小明晚上在大街上散步，当他站在如图所示的位置时，发现自己在路灯A 下形成的影子顶部正好接触到路灯B 的底部，已知路灯A 的高度为9.6m ，小明此时离路灯A30m ，离路灯B6m ，请你求出小明的身高。

解：设小明的身高为xm ，根据三角形相似，得6366.9=x解得)(6.1m x =答：小明的身高为m 6.1。

点拨：由于路灯可以看作是点光源，在中心投影中，表示光源的点，物体的顶端及其影子的顶端在同一条直线上。

把问题转化为相似三角形的性质完成。

与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD 和一棵树AB ，晚上，幕墙反射路灯灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗？解：作法如下：①连结FC并延长交玻璃幕墙于O点；②过点O作直线OG垂直于玻璃幕墙面；③在OG另一侧作∠POG=∠FOG且交EA延长线于点P。

P点即此时路灯光源位置，如图所示。

点拨：本题考查大家对中心投影概念的掌握熟练程度，由中心投影概念知点光源、物体顶端、物体影子顶端在同一条直线上。

另外由光的反射定律。

反射角等于入射角，可作出入射光线PO，从而确定点P的位置。

本题还有其他确定点P位置的作图方法，请同学们积极研究。

例5. 测量路灯的高度或河的宽度。

说明：①测量可以在有阳光的晴日里进行。

②测量者手头只有若干个标杆及测量长度的皮尺。

太阳光与影子 同步练习(一)班级 某某得分一、填空题（每空5分，共25分）1．物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就称为，如果光线是平行光线，这种现象就称为．2．如图，一间小房的地面上放置一圆柱形物体，则它在上 的平行投影就是这个圆柱的俯视图，在上的平行投影就是这个 圆柱的主视图，在上的平行投影就是这个圆柱的左视图．（第2题）二、选择题（每小题10分，共30分） 1．在一个春光明媚的下午， 一位摄影爱好者在同一位置、不 同时刻，对同一景物拍摄了三幅 照片（如图所示）．将它们按拍摄时间的先后顺序排列是（）① ② ③A ．①②③B ．③②①C ．①③②D ．②③① 2．下面是一天中四个不同时刻两个建筑物的影子，将它们按时间先后顺序排列是（）① ② ③ ④ A ．②①④③ B ．③④②① C ．③④①② D ．③①④② 3．太阳光线可以看着是平行光线，在太阳光照射下，一个物体的影子的长度与物体的实际长度相等，则光线与地面的夹角（）A ．小于45°B ．等于45°C ．大于45°D ．不能确定 三、解答题（每小题15分，共45分）墙面A墙 面墙面1．一天下午，秦老师先参加了校运动会女子200m 比赛，然后又参加了女子400m比赛，摄影师在同一位置拍摄了她参加这两场比赛的照片．你认为秦老师参加400m哪一X？为什么？（1）（2）（第1题）2．画出图中旗杆在阳光下的影子．（第2题）3．如图，某校墙边有甲、乙两根木杆．如果乙木杆的影子刚好不落在墙上，那么你能在图中画出此时的太阳光线及甲木杆的影子吗？在你所画的图形中有相似三角形吗？为什么？甲乙（第3题）选做题在太阳光下摆弄立方块，观察立方块的影子．你得到的影子分别是几边形？与同伴进行交流．3~4人一组在校园内平坦的空地上立一根木杆，分别在上午、中午、下午观察这根木杆影子的方向，同时测量木杆的影长，并将有关结果填入下表：通过观察和测量，你发现了什么？把你发现的结论及有关思考整理成一篇数学小论文．。

灯光与影子§4.3.2 视点，视线与盲区1.由于人的视线是一条直线、因此在不同角度，咱们看到的景象是不一样的.举一个简单的例子一个小孩想看到放在柜子上的书，但她身高不够，因此如何都看不到.于是她搬来一个椅子，站在椅子上，她即能够轻松地看到柜子上的书了.2.一名魔术师演出魔术，他要当众将一座大楼消失，观众们对他精湛的演出啧啧称奇，其实那个魔术的原理很简单.假设大楼高30米，观众坐在距大楼500米处，魔术师只需做一个屏障，屏障上的图画和没有大楼后周围景物一样，将屏障立在大楼前100米处，如此，观众看去恍如大楼突然消失了.那么，若要完全挡住大楼，你能找一个方式计算出屏障至少要多高么§4.3.2 视点、视线与盲区班级：__________ 姓名：__________一、某人在室内从窗口向外观看（如下图）.（1）在右图中将视点用点标出.（2）在右图中将视线画出.（3）在下图中，画出视角，并测量视角度数.（4）这人若想在此窗口观看室外更多的影物，应该靠近窗口，仍是远离窗口二、如图，一个小孩在室内由窗口观看室外的一棵树.（1）在下图中，小孩在什么位置就能够够够看到树干的全数，请在图顶用线段表示出来.（2）小孩站在什么位置时，只能看到树冠及树冠以上的部份，请在下图顶用线段表示出来三、以下各图是某人站在室内，由远及近慢慢靠近窗口观看室外的一组照片。

（1）按这人慢慢靠近窗口的顺序，这5张照片的顺序应为__________.（2）说出这人观看室外的视角由大到小的顺序.参考答案一、略二、略三、（1）②→④→③→⑤→④（2）视角由大到小的顺序为④⑤③④②二、太阳光与影子、灯光与影子班级：___________________________姓名：___________________________ 作业导航投影、平行投影、中心投影一、填空题1.太阳光线形成的投影是_________，灯光形成的投影是_________.2.将一个三角板放在太阳光下，它所形成的投影是_________，也可能是_________.3.已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能_________，也可能_________.4.矩形在光线下的投影，可能是_________或_________也可能是_________.5.为了测量水塔的高度，咱们取一竹杆，放在阳光下，已知2米长的竹杆投影长为1.5米，在同一时刻测得水塔的投影长为30米，则水塔高为_________.6.身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，咱们能够判定小明离灯光较_________.7.一物体在光线下的投影是椭圆形的，则该物体的形状是_________形，也可能是_________形.二、选择题8.给出以下命题，命题正确的有（）①太阳光线能够看成平行光线，如此的光线形成的投影是平行投影②物体的投影的长短在任何光线下，仅与物体的长短有关③物体的俯视图是光线垂直照射时，物体的投影④物体的左视图是灯光在物体的左侧时所产生的投影⑤看书时人们之因此利用台灯是因为台灯发出的光线是平行的光线.个个个个9.为了测量某一电线杆的高度，简单实际的方法是（）A.爬上去用皮尺进行测量B.利用测角仪与皮尺通过解三角形的方式求出C.测得电线杆及一较短木棍在同一时刻的投影，然后通过比例进行计算（电线杆和木棍能够在不同的位置上）D.答案C中的方式只适合于阳光等平行投影10.“皮影戏”作为我国一种民间艺术，对它的叙述错误的是（）A.它是用兽皮或纸板做成的人物剪影，来演出故事的戏曲B.演出时，要用灯光把剪影照在银幕上C.灯光下，做不同的手势能够形成不同的手影D.演出时，也可用阳光把剪影照在银幕上11.给出下列结论正确的有（）①物体在阳光照射下，影子的方向是相同的②物体在任何光线照射下影子的方向都是相同的③物体在路灯照射下，影子的方向与路灯的位置有关④物体在光线照射下，影子的长短仅与物体的长短有关.个个个个三、解答题12.图1如图1，电杆上有一路灯：电杆双侧的两根木棍在路灯下的位置如图所示，如何确信路灯的位置.13.为何同一物体早晨的影子较长，中午的影子较短，点燃一只蜡烛，找一木棍变换蜡烛的位置能得出如何的结论？二、太阳光与影子、灯光与影子一、1.平行投影中心投影 2.三角形一条线段 3.平行在同一直线上 4.矩形平行四边形线段米 6.远7.圆椭圆二、三、12.略13.略。

《九年级上第三节灯光与影子》第1课时二、阅读资料库：【一】故事困境即是赐予一个障碍，就是一个新的已知条件，只要愿意，任何一个障碍，都会成为一个超越自我的契机。

有一天，素有森林之王之称的狮子，来到了天神面前：“我很感谢你赐给我如此雄壮威武的体格、如此强大无比的力气，让我有足够的能力统治这整座森林。

”天神听了，微笑地问：“但是这不是你今天来找我的目的吧！看起来你似乎为了某事而困扰呢！”狮子轻轻吼了一声，说：“天神真是了解我啊！我今天来的确是有事相求。

因为尽管我的能力再好，但是每天鸡鸣的时候，我总是会被鸡鸣声给吓醒。

神啊！祈求您，再赐给我一个力量，让我不再被鸡鸣声给吓醒吧！”天神笑道：“你去找大象吧，它会给你一个满意的答复的。

”狮子兴匆匆地跑到湖边找大象，还没见到大象，就听到大象跺脚所发出的“砰砰”响声。

狮子加速地跑向大象，却看到大象正气呼呼地直跺脚。

狮子问大象：“你干嘛发这么大的脾气？”大象拼命摇晃着大耳朵，吼着：“有只讨厌的小蚊子，总想钻进我的耳朵里，害我都快痒死了。

”狮子离开了大象，心里暗自想着：“原来体型这么巨大的大象，还会怕那么瘦小的蚊子，那我还有什么好抱怨呢？毕竟鸡鸣也不过一天一次，而蚊子却是无时无刻地骚扰着大象。

这样想来，我可比他幸运多了。

”狮子一边走，一边回头看着仍在跺脚的大象，心想：“天神要我来看看大象的情况，应该就是想告诉我，谁都会遇上麻烦事，而它并无法帮助所有人。

既然如此，那我只好靠自己了！反正以后只要鸡鸣时，我就当做鸡是在提醒我该起床了，如此一想，鸡鸣声对我还算是有益处呢？”温馨提示：在人生的路上，无论我们走得多么顺利，但只要稍微遇上一些不顺的事，就会习惯性地抱怨老天亏待我们，进而祈求老天赐给我们更多的力量，帮助我们度过难关。

但实际上，老天是最公平的，就像它对狮子和大象一样，每个困境都有其存在的正面价值。

【二】猫捉老鼠问题：如果3只猫在3分钟内捉住了3只老鼠，那么多少只猫将在100分钟内捉住100只老鼠?这是一个古老的趣题，常见的答案是这样的：如果3只猫用3分钟捉住了3只老鼠，那么它们必须用1分钟捉住1只老鼠。

《九年级上第四章第三节灯光与影子》课堂作业第1课时1、如图，地面A处有一支燃烧的蜡烛（长度不计），一个人在A与墙BC之间运动，则他在墙上的投影长度随着他离墙的距离变小而（）A. 变大B. 不变C. 变小D. 不能确定答案及解析：C2、小明把一个圆形铁片放在灯光下，其正投影的判断不正确的是（）A. 可能是圆B. 可能是三角形C. 可能是椭圆D. 可能是线段答案及解析：B3、（测试易错点）下列光源发出的光线形成的投影是平行投影的是（）A. 车头灯B. 太阳C. 蜡烛D. 路灯答案及解析：B4、在同一时刻，身高1.6m的小明的影长是1.2m，旗杆的高为20m，则旗杆的影长为（）。

答案及解析：15m 。

5、检查视力时，规定人与视力表之间的距离应为5米．如图（1）．现因房间两面墙的距离为3米，因此使用平面镜来解决房间小的问题，若使墙面镜子能呈现完整的视力表，如图（2）．由平面镜成像原理，作出了光路图，其中视力表AB的上下边沿A、B发出的光线经平面镜'MM的上下边沿反射后射入人眼C处．如果视力表的全长为0.8米，请计算出镜长至少为多少米？（1）（2）答案与解析：作CD⊥'MM，垂足为D，并延长交'B'A于ECECD'B'A'MM'B'CA'CMM,'B'ACE'B'A//'MM//AB=∴∆∆⊥∴∽又8.0AB'B'A,5CE,235CD====-=)(32.0'MM528.0'MM米=∴=∴∴镜长至少为0.32米．。
