煤矿监控常用传感器设计说明

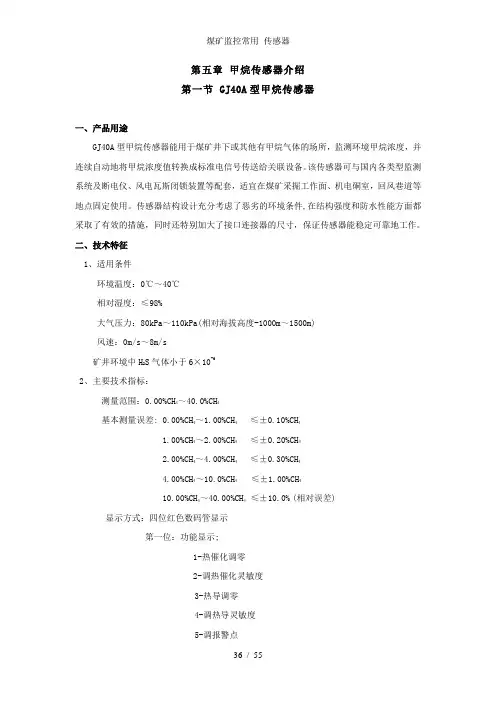

瓦斯传感器说明书
瓦斯传感器是一种用于检测煤矿井下空气中的瓦斯含量的检测仪表，具有多种标准信号制式输出，联检后能与煤矿监控系统、风电瓦斯闭锁装置及瓦斯断电仪配套使用。

该传感器具有稳定、使用方便等特点，调零、调精度、报警点设置等通过遥控器实现。

瓦斯传感器有多种类型，其中GD3型矿用瓦斯抽放多参数传感器是一种插入式流量测量仪表，适用于煤矿有瓦斯及煤尘爆炸危险的场所，能够实现管道参数监测（包括流量、压力、温度等）。

在使用瓦斯传感器时，需要注意以下几点：
1. 确保传感器安装在正确的位置，避免受到震动、冲击和高温的影响。

2. 在使用前，需要进行校准和标定，以确保测量结果的准确性。

3. 定期进行维护和保养，包括清洁传感器、检查电缆等。

4. 在发现异常情况时，应及时处理并联系专业人员进行检修。

总之，瓦斯传感器是煤矿安全生产中不可或缺的重要设备之一，正确使用和维护瓦斯传感器是保障煤矿安全生产的重要措施之一。

附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》和《煤矿安全规程》（2011版）的相关规定，特制定本规范。

第2条本规范所称的矿井安全监测监控系统，是指利用信息管理、计算机网络等技术对矿井甲烷浓度、一氧化碳浓度、二氧化碳浓度、风速、风压、温度、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等实施远程动态监控管理，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等功能的系统。

第3条本规范适用于集团公司各子、分公司所辖生产矿井、资源整合矿井、新建和改、扩建矿井。

第4条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。

第5条矿井安全监测监控系统要做到“装备齐全、数据准确、断电可靠、处置迅速”。

第6条通风部门在矿井安全监测监控系统管理中的主要职责：集团公司通风部门职责：1、负责对安全监测监控系统内的各类传感器的安设位置、数量、报警值、断电值、复电值等进行设计规划，制定详细安设标准。

２、监督检查各单位在传感器安设标准方面的执行情况。

３、负责安全监测监控系统部分对口业务的业务指导。

4、对安全监测监控系统运行中出现的重大事故，参与追查分析。

５、参加安全监测监控系统的技术论证、选型、及验收工作各子分公司通风部门职责：1、负责传感器设置位置、数量、报警值、断电值、复电值、断电范围的确定。

2、负责安全监测监控系统部分对口业务的业务指导3、负责参与本矿安全监测监控系统事故的追查分析。

4、发生瓦斯超限等异常情况时，负责落实原因和采取措施，并及时将超限原因反馈给监测部门。

第7条甲烷传感器必须实行挂牌管理，牌版内必须标注传感器型号、安装位置、报警浓度、断电浓度、复电浓度、断电范围、包机人、安装日期、更换日期等。

煤矿传感器的设置与调校1. 引言煤矿作为一种重要的能源资源，对于我们的日常生活和工业生产起着至关重要的作用。

然而，煤矿工作环境的复杂性以及煤矿安全风险的存在使得煤矿工作成为一项高危职业。

为了确保煤矿工作环境的安全，需要使用传感器来监测和检测煤矿中的各种物理和化学参数。

本文将介绍煤矿传感器的设置与调校的相关内容。

2. 煤矿传感器的选择在选择煤矿传感器时，需要考虑传感器的类型、工作原理、测量范围、精度等因素。

常用的煤矿传感器包括温度传感器、湿度传感器、气体传感器和振动传感器等。

根据具体的监测要求和矿井环境的特点来选择适合的传感器。

3.1 安装位置煤矿传感器的设置需要考虑到监测的需求以及矿井的特点。

传感器的安装位置应该选择在矿井中容易受到影响的区域，以便及时发现异常情况并采取措施进行处理。

3.2 连接方式传感器与监测设备的连接方式也需要注意。

一般而言，采用有线连接或者无线连接方式。

有线连接方式可以保证稳定的数据传输，但需要进行布线，对于一些难以布线的场合可以采用无线连接方式。

3.3 参数设置在安装传感器之前，需要进行参数设置。

根据监测要求，对传感器的测量范围、采样频率等参数进行设置。

参数设置的合理性直接影响到传感器的监测效果，需要根据实际情况进行调整。

煤矿传感器的调校是确保传感器测量结果准确和可靠的重要环节。

在调校过程中，需要进行零点校准和斜率调整。

4.1 零点校准零点校准是指将传感器的输出调整为无信号输入时的状态。

在煤矿传感器中，可以通过将传感器暴露在特定环境条件下，比如温度为零度、湿度为零等，然后调整传感器的零点偏差，使得输出为零。

零点校准可以消除传感器的初始误差，提高测量的准确性。

4.2 斜率调整斜率调整是指传感器的输出与输入之间的线性关系调整。

通过在已知输入条件下对传感器进行校准，使得传感器的输出与实际输入呈线性关系。

根据不同的传感器类型和测量参数，斜率调整的方法也各有不同。

5. 煤矿传感器的性能验证与维护设置与调校完成后，还需要对煤矿传感器的性能进行验证和维护，以确保其正常运行和准确度。

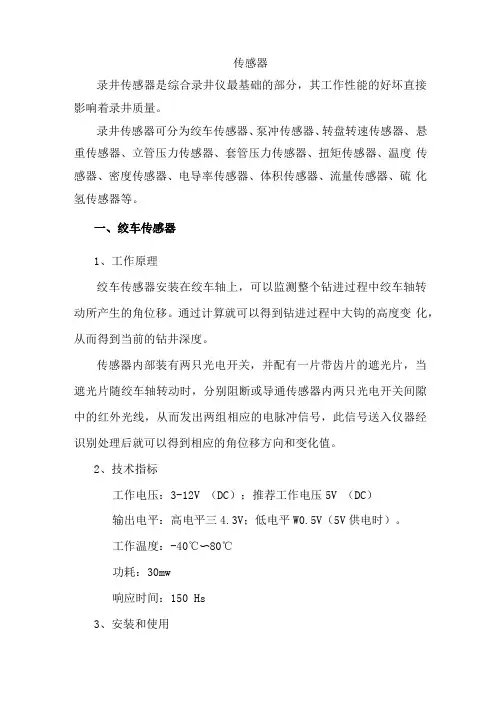

传感器录井传感器是综合录井仪最基础的部分，其工作性能的好坏直接影响着录井质量。

录井传感器可分为绞车传感器、泵冲传感器、转盘转速传感器、悬重传感器、立管压力传感器、套管压力传感器、扭矩传感器、温度传感器、密度传感器、电导率传感器、体积传感器、流量传感器、硫化氢传感器等。

一、绞车传感器1、工作原理绞车传感器安装在绞车轴上，可以监测整个钻进过程中绞车轴转动所产生的角位移。

通过计算就可以得到钻进过程中大钩的高度变化，从而得到当前的钻井深度。

传感器内部装有两只光电开关，并配有一片带齿片的遮光片，当遮光片随绞车轴转动时，分别阻断或导通传感器内两只光电开关间隙中的红外光线，从而发出两组相应的电脉冲信号，此信号送入仪器经识别处理后就可以得到相应的角位移方向和变化值。

2、技术指标工作电压：3-12V （DC）；推荐工作电压5V （DC）输出电平：高电平三4.3V；低电平W0.5V（5V供电时）。

工作温度：-40℃〜80℃功耗：30mw响应时间：150 Hs3、安装和使用引出脚接线规定传感器为4线制，分别定义为：红色+5V；黑色0V；蓝色信号A；黄色信号B。

安装操作步骤绞车传感器安装在绞车轴上，滚筒轴两端均可安装，但输出相位的位序相反，为正确确定转轴方向，接收仪器有相应的倒向开关，传感器外壳可靠接地。

安装时，卸下滚筒轴端面的护罩及导气龙头的气动接头，先将传感器安装牢固，再把气动接头装上，用绞车皮带将传感器的外壳固定牢固后，装上护罩，最后将电缆线接至接收仪器。

4、一般故障判断及排除如绞车传感器在绞车轴旋转过程中，无信号输出，即两路脉冲或一路脉冲信号出故障，首先应检查加长电缆的断线或损坏。

如怀疑绞车传感器出故障，在通电情况下缓慢转动绞车传感器轴，同时用万用表直流电压挡分别测量传感器的信号A脚和B脚输出的电压，如果绞车传感器工作正常，输出电压为高电平当.3V；低电平W0.5V。

5、维护保养采取防水、防污染等外部防护措施以提高其寿命和可靠性。

附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》和《煤矿安全规程》（2011版）的相关规定，特制定本规范。

第2条本规范所称的矿井安全监测监控系统，是指利用信息管理、计算机网络等技术对矿井甲烷浓度、一氧化碳浓度、二氧化碳浓度、风速、风压、温度、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等实施远程动态监控管理，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等功能的系统。

第3条本规范适用于集团公司各子、分公司所辖生产矿井、资源整合矿井、新建和改、扩建矿井。

第4条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。

第5条矿井安全监测监控系统要做到“装备齐全、数据准确、断电可靠、处置迅速”。

第6条通风部门在矿井安全监测监控系统管理中的主要职责：集团公司通风部门职责：1、负责对安全监测监控系统内的各类传感器的安设位置、数量、报警值、断电值、复电值等进行设计规划，制定详细安设标准。

２、监督检查各单位在传感器安设标准方面的执行情况。

３、负责安全监测监控系统部分对口业务的业务指导。

4、对安全监测监控系统运行中出现的重大事故，参与追查分析。

５、参加安全监测监控系统的技术论证、选型、及验收工作各子分公司通风部门职责：1、负责传感器设置位置、数量、报警值、断电值、复电值、断电范围的确定。

2、负责安全监测监控系统部分对口业务的业务指导3、负责参与本矿安全监测监控系统事故的追查分析。

4、发生瓦斯超限等异常情况时，负责落实原因和采取措施，并及时将超限原因反馈给监测部门。

第7条甲烷传感器必须实行挂牌管理，牌版内必须标注传感器型号、安装位置、报警浓度、断电浓度、复电浓度、断电范围、包机人、安装日期、更换日期等。

济宁欧科工矿设备有限公司产品使用说明书GTH1000 矿用一氧化碳传感器产品使用说明书在安装、使用产品前请仔细阅读产品使用说明书济宁欧科工矿设备有限公司目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质 (2)四、主要特点 (2)五、主要技术参数 (3)六、工作原理 (3)七、结构 (4)八、使用与维护 (4)九、注意事项 (5)十、典型故障判断及处理 (6)十一、发货清单 (6)十二、资质证明编号 (7)附录警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、用途GTH1000 矿用一氧化碳传感器(以下简称传感器)是为满足我国煤矿监测井下一氧化碳浓度的需要而研制的。

它可以连续自动地将井下一氧化碳浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。

传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

壹捌贰陆陆捌壹玖贰零贰二、型号含义、防爆型式及标志量程范围（10-6O2）电化学原理一氧化碳传感器传感器的防爆型式为矿用本质安全型，防爆标志为“ExibI Mb”。

三、外形尺寸、质量及材质a)外形尺寸：270 × 155 × 55mmb)重量：≤1.3k g；c)外壳材质：不锈钢。

四、主要特点1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。

•2．实现了红外遥控调校零点、灵敏度、报警点等功能,使调校方便简单。

3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。

4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。

5．增加了故障自检功能,便于使用与维护。

6．设计了新型高强度外壳结构,增强了仪器抗冲击能力。

五、主要参数1、适用条件环境温度：0℃～40℃相对湿度：≤98%RH大气压力：80kPa～116kPa风速：0m/s～8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。

用于矿井领域智能温度传感器的设计摘要：矿用温度传感器是为检测煤矿井下环境温度而研制的，它可以连续将井下温度信号转换成标准频率信号传送给上位机，并具有实时显示温度值、超限声光报警、频率信号输出等功能。

适宜于井下需设置温度传感器的场所固定使用。

在分析当前国内外温度传感器概况的基础上，结合矿用温度传感器通用技术条件的设计要求，提出总体设计方案，并对系统的理论基础、实现方法、硬件和软件设计等做了详细的讨论。

系统选择 DS18B20 作为测温传感器，以单片微机AT89C52 为中央处理单元，由温度采集电路、数字显示电路、声光报警电路、信号输出电路等单元组成。

软件设计采用模块化编程方法，软件程序的编写使用汇编语言及Keil C 的集成开发环境，主要子程序有：主监控程序、数据测温子程序、数据处理子程序、信号输出子程序、遥控子程序等。

同时，在软硬件设计时均采取了有效的抗干扰措施。

最后，对设计参数进行了安全性计算。

经过试验及测试证明：该系统具有可靠性高、功能强等特点，有着广阔的开发应用前景。

关键词：智能温度传感器主控程序 DS18B20 数据处理结构1智能温度传感器概况1.1 温度传感器的发展历史温度传感器的发展大致经历了以下三个阶段：传统的分立式温度传感器(含敏感元件)；模拟集成温度传感器/控制器；智能温度传感器(即数字温度传感器)。

(1) 分立式温度传感器传统的热电阻、热电偶、热敏电阻及半导体温度传感器，均属于分立式温度传感器，传感器本身只是一个完整的、独立的感温元件。

(2) 模拟集成温度传感器集成温度传感器是采用硅半导体集成工艺制成的，因此也称硅传感器。

在上世纪80 年代问世，结构上将温度传感器集成在一个芯片上，可完成温度测量及模拟信号输出，属于最简单的一种集成温度传感器。

(3) 智能温度传感器智能温度传感器(也称数字温度传感器)是在20 世纪90 年代中期问世的。

智能温度传感器是微电子技术、计算机技术和自动测试技术的结晶，它也是集成温度传感器领域中最具活力和发展前途的一种新产品。

煤矿井下各类传感器的安装及设置要求详解一、煤矿井下各类传感器的安装及设置要求在我们的工程项目中我们经常遇到各类传感器的安装及参数设置，由于缺乏相关知识，经常使得我们安装设置不规范，验收不合格，出现很多问题。

根据《煤矿安全规程》中的相关规定，把我们在工程中经常遇到的相关传感器的正确的安装及设置方法做以下总结。

（一）甲烷（瓦斯）传感器的设置：1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧IOm—15m处应设置甲烷传感器。

2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。

4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧IOm—15m处应设置甲烷传感器。

5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

6、封闭的地面选煤厂机房内上方应设置甲烷传感器。

7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。

9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。

10、抽放泵输入管路中应设置甲烷传感器。

利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。

（二）一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于300mm,距巷壁不得小于200mm,并应安装维护方便，不影响行人和行车。

2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为20.0024%。

带式输送机滚筒下风侧IOm-15m处宜设置一氧化碳传感器，报警浓度为0.0024%o3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%o4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%。

矿用本安型温湿度传感器说明书
一、产品概述
矿用本安型温湿度传感器主要用于煤矿井下环境，对环境中的温度和湿度进行实时监测，并将数据传输至地面监控中心，为安全生产提供数据支持。

该产品具有防爆、防水、防尘等特点，能够适应井下恶劣环境。

二、产品特点
1. 本安型设计，符合煤矿井下防爆要求；
2. 高精度温度和湿度测量，误差小；
3. 数字信号输出，方便与计算机等设备连接；
4. 体积小巧，安装方便，适用于各种矿用设备；
5. 防尘防水设计，可在恶劣环境中稳定工作。

三、技术参数
1. 温度测量范围：-40℃~85℃；
2. 湿度测量范围：0%RH~100%RH；
3. 测量精度：温度±℃，湿度±3%RH；
4. 输出信号：4~20mA/RS485；
5. 工作电压：12VDC；
6. 防护等级：IP65。

四、使用说明
1. 将传感器安装在需要监测的环境中，确保传感器能够准确测量温度和湿度；
2. 通过电缆将传感器与地面监控中心连接，设置好相应的参数；
3. 监控中心实时显示和记录温度和湿度数据，当数据超过设定值时，系统会自动报警；
4. 根据实际需要，可以通过软件对传感器进行校准和调整。

五、注意事项
1. 安装时请确保传感器与地面垂直，以获得更准确的测量结果；
2. 定期检查电缆是否松动，如有需要请及时紧固；
3. 避免在传感器附近放置发热源，以免影响测量结果；
4. 在使用过程中，如发现异常情况，请及时联系厂家或专业人员进行维修。
