剪力墙中配筋构造要求剪力墙中配筋构造要求是什么，下面为大家详细介绍一下，以供参考。

1、钢筋混凝土剪力墙水平及竖向分布钢筋的直径不应小于8mm，间距不应大于300mm.2、厚度大于160mm的剪力墙应配置双排分布钢筋网；结构中重要部位的剪力墙，当其厚度不大于160mm时，也宜配置双排分布钢筋网。

双排分布钢筋网应沿墙的两个侧面布置，且应采用拉筋连系；拉筋直径不宜小于6mm，间距不宜大于的600mm.3、剪力墙水平分布钢筋的搭接长度不应小于1.2La.同排水平分布钢筋的搭接接头之间以及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm.剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2La.4、剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断。

当剪力墙端部有翼墙或转角墙时，内墙两测的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折15d后截断。

在转角墙端处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。

带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。

5、剪力墙墙肢两端的竖向受力钢筋不宜少于4A12的钢筋或2A16的钢筋；沿该竖向钢筋方向宜配置直径不小于6mm、间距为250mm的拉筋。

6、剪力墙洞口上、下两边的水平纵向钢筋截面面积分别不宜小于洞口截断的水平分布钢筋总面积的1/2.纵向钢筋自洞口边伸入墙内的长度不应小于受拉钢筋的锚固长度。

剪力墙洞口连梁应沿全长配置箍筋。

箍筋直径不宜小于6mm，间距不宜大于150mm.在顶层洞口连梁纵向钢筋伸入墙内的锚固长度范围内，应设置相同的箍筋。

门窗洞边的竖向钢筋应接受拉钢筋锚固在顶层连粱高度范围内。

7、钢筋混凝土剪力墙的水平和竖向分布钢筋的配筋率不应小于0.2%.结构中重要部位的剪力墙，其水平和竖向分布钢筋的配筋率宜适当提高。

剪力墙中温度、收缩应力较大的部位，水平分布钢筋的配筋率可适当提高。

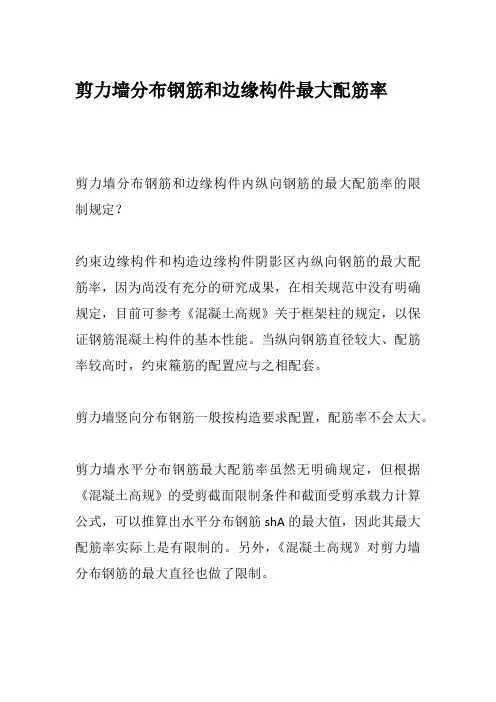

剪力墙分布钢筋和边缘构件最大配筋率
剪力墙分布钢筋和边缘构件内纵向钢筋的最大配筋率的限制规定？
约束边缘构件和构造边缘构件阴影区内纵向钢筋的最大配筋率，因为尚没有充分的研究成果，在相关规范中没有明确规定，目前可参考《混凝土高规》关于框架柱的规定，以保证钢筋混凝土构件的基本性能。

当纵向钢筋直径较大、配筋率较高时，约束篐筋的配置应与之相配套。

剪力墙竖向分布钢筋一般按构造要求配置，配筋率不会太大。

剪力墙水平分布钢筋最大配筋率虽然无明确规定，但根据《混凝土高规》的受剪截面限制条件和截面受剪承载力计算公式，可以推算出水平分布钢筋shA的最大值，因此其最大配筋率实际上是有限制的。

另外，《混凝土高规》对剪力墙分布钢筋的最大直径也做了限制。

由于《注册结构工程师考试》中对剪力墙约束边缘构件的体积配箍率考察较多，而《规范》中无具体计算公式，特整理如下，转载请注明出处。

1、计算依据：《高层建筑混凝土结构技术规程》JGJ3-2019第7.2.5条；《混凝土结构设计规范》GB50010-2019第11.7.18条；《建筑抗震设计规范》GB500011-2019 第6.4.5条；2、计算公式（1）体积配箍率：s A l A n cor i Si i ∑=v ρ（2）混凝土构件保护层厚度为c （最外层钢筋，即箍筋到混凝土外边缘的距离），箍筋直径为φ，如果题中明确给出纵向受力钢筋的保护层，则可以根据箍筋与纵向受力钢筋位置关系求出c 。

（3）根据《规范》，箍筋长度l 为箍筋中心线长度，混凝土核心截面面积Acor 为最外层箍筋内表面范围内的混凝土面积。

2、剪力墙的约束边缘构件计算简图及计算：①li 如图中所示；②Asi 查《混凝土结构设计规范》附录A ；③ni 可从题中图形数出；③s 一般题中给出；④Acor 计算公式如下。

（a ）暗柱Acor=（bw-2c-2φ）×（h-c-2φ）（b ）有翼墙Acor=（b+bw+b-2φ）×（bf-2c-2φ）+（h+c ）×（bw-2c-2φ）（c ）有端柱Acor=（bc-2c-2φ）×（hc-2c-2φ）+（h+c ）×（bw-2c-2φ）（d ）转角墙（L 形墙）Acor=（bw+b-c-2φ）×（bf-2c-2φ）+（h+c ）×（bw-2c-2φ）财务管理工作总结[财务管理工作总结]2009年上半年，我们驻厂财会组在公司计财部的正确领导下，在厂各部门的大力配合下，全组人员尽“参与、监督、服务”职能，以实现企业生产经营目标为核心，以成本管理为重点，全面落实预算管理，加强会计基础工作，充分发挥财务管理在企业管理中的核心作用，较好地完成了各项工作任务，财务管理水平有了大幅度的提高，财务管理工作总结。

高层剪力墙约束边缘构件配箍率计入水平分布筋的设计方法摘要：高层剪力墙约束边缘构件体积配箍率计入符合构造要求的水平分布筋的规范条文，为广大结构设计师所了解。

但是何种水平分布筋符合构造要求？计入多少水平分布筋用量合适又常常是结构设计师感到麻烦的事情。

本文通过笔者对规范的思考和研究，提出了切实可行的方法。

关键词：高层剪力墙；约束边缘构件；墙体水平筋；配箍率；具体方法；引言：《混凝土结构设计规范2015年版（GB50010-2010）》11.7.18条；《建筑抗震设计规范（2016年版）》6.4.5条；《高层建筑混凝土结构设计规范（JGJ3-2010）》（以下简称《高规》）7.2.15条规定“箍筋体积配箍率，可计入箍筋、拉筋以及符合构造要求的水平分布钢筋，计入水平分布钢筋的体积配箍率不应大于总体积配箍率的30%”。

因为此条规定可以减少剪力墙约束边缘构件中的箍筋用量受到了很多开发公司和结构设计人员的注意。

但是在实际工程项目中，因为设计周期短，出图任务重，而计入墙身水平筋的工作量又比常规计算方法大，相当多的结构设计人员还是没有采用。

这里需要指出的是，约束边缘构件体积配箍率不计入墙体水平筋的做法常规、简单、便于施工，设计和施工人员更为熟知，但是用钢量稍大。

如遇对用钢量要求苛刻项目，可采用计入墙体水平筋的做法，但是设计人员需要指明构造做法，以免产生错误，影响工程质量。

下面就此种设计方法的几个问题做以阐述。

符合构造要求的墙身水平钢筋《高规》7.2.15条的条文说明中论述：“本条符合构造要求的水平分布钢筋，一般指水平分布钢筋伸入约束边缘构件，在墙端有90°弯折后延伸到另一排分布钢筋并勾住其竖向钢筋，内、外排水平分布钢筋之间设置足够的拉筋，从而形成复合箍，可以起到有效约束混凝土的作用。

”在剪力墙约束边缘构件设计时，要注意是水平筋在墙端的弯折，并勾住其对面的竖向钢筋，水平钢筋之间设置拉筋。

根据规范要求《混凝土结构施工图平面表示方法制图规则和构造详图》(16G101-1)图集中第76页给出剪力墙水平分布钢筋计入约束边缘构件体积配箍率的构造做法。

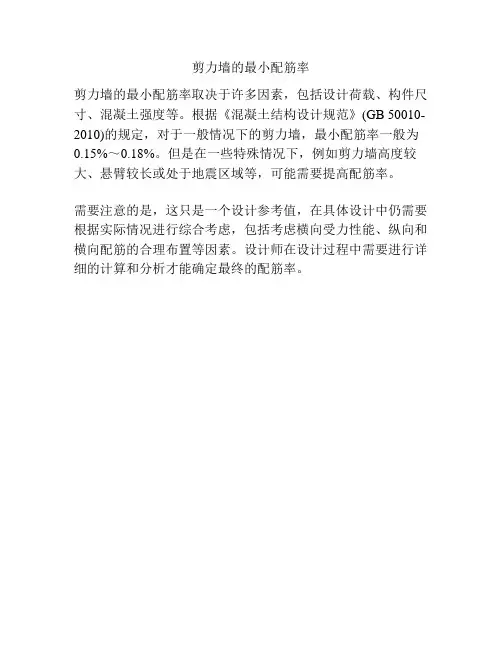

剪力墙的最小配筋率
剪力墙的最小配筋率取决于许多因素，包括设计荷载、构件尺寸、混凝土强度等。

根据《混凝土结构设计规范》(GB 50010-2010)的规定，对于一般情况下的剪力墙，最小配筋率一般为0.15%～0.18%。

但是在一些特殊情况下，例如剪力墙高度较大、悬臂较长或处于地震区域等，可能需要提高配筋率。

需要注意的是，这只是一个设计参考值，在具体设计中仍需要根据实际情况进行综合考虑，包括考虑横向受力性能、纵向和横向配筋的合理布置等因素。

设计师在设计过程中需要进行详细的计算和分析才能确定最终的配筋率。

11G101与03G101变化解析11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。

（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。

剪力墙、柱、板的配筋率剪力墙（纯剪力墙）1剪力墙截面一般部位墙厚度，一二级不应小于160mm且不宜小于层高或无支长度的1/20，三四级不应小于140mm且不宜小于层高或无支长度的1/25。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/16；三四级不宜小于层高或无支长度的1/20。

2底部加强区墙厚度一二级不应小于200mm且不宜小于层高或无支长度的1/16；三四级不应小于160mm且不宜小于层高或无支长度的1/20。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/12；三四级不宜小于层高或无支长度的1/16。

3参数指标轴压比一级时9度不宜大于0.4，7、8度时不宜大于0.5；二三级时不宜大于0.6（此项需在建模阶段控制）。

剪力墙配筋率一二三级抗震墙的竖向、水平分布筋最小配筋率均不应小于0.25%，四级抗震墙分布筋最小配筋率不应小于0.20%。

；部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋配筋率不应小于0.3%。

剪力墙分布筋布置1》剪力墙的竖向和水平分布筋间距：不宜大于300mm，部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋间距不宜大于200mm；2》分布筋直径：不宜大于墙厚的1/10，且不应小于8mm，竖向筋直径不宜小于10mm；拉筋间距不宜大于600mm，直径不应小于6mm。

4边缘构件：约束边缘构件和构造边缘构件轴压比对于剪力墙结构，底部楼层墙肢截面的轴压比，一级（9度）大于0.1、一级（7、8度）大于0.2、二三级大于0.3时需设置约束边缘构件，小于以上情况均设构造边缘构件。

构造边缘构件截面尺寸按照《高规》图7.2.16确定，注意不要按照《抗规》确定截面尺寸，因为《抗规》中构造约束边缘构件的长度比《高规》短；纵向钢筋配筋率及箍筋直径和间距均按《抗规》表6.4.5-1取用即可，构造边缘构件箍筋无体积配箍率要求。

约束边缘构件约束构件根据轴压比和所在墙体的类型及长度确定约束边缘构件长度，在结合规范中的图示来确定最终的约束边缘构件截面尺寸；纵筋配筋量直接PKPM计算结果配筋，最小配筋量结合《抗规》表6.4.5-3确定；箍筋结合《抗规》表6.4.5-3中，有轴压比查配箍率特征值，进而得出体积配箍率最小值；箍筋间距也查该表。

剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

剪力墙构造要求1. 剪力墙的水平、竖向分布钢筋最小配筋率剪力墙的水平、竖向分布钢筋最小配筋率2. 墙肢轴压比限值重力荷载代表值作用下，一、二、三级剪力墙墙肢的轴压比不宜超过表2.5-2的限值。

注：剪力墙轴压比指在重力荷载代表值作用下墙的轴压力设计值与墙的全截面面积和混凝土轴心抗压强度设计值乘积的比值。

一、二、三级剪力墙底层墙肢底截面轴压比大于表2.5-3规定时，以及部分框支剪力墙结构的剪力墙，应在底部加强部位及相邻的上一层设置约束边缘构件，约束边缘构件应符合本规范第2.5-5条的规定；除上面所列部位外，剪力墙应按表2-5-4规定设置构造边缘构件。

剪力墙设置构造边缘构件的最大轴压比3. 暗柱纵筋最小配筋量暗柱纵筋最小配筋量注：1 对其他部位，拉筋的水平间距不应大于纵向钢筋间距的2倍，转角处宜设置箍筋；2 当端柱受集中荷载时，应满足框架柱的配筋要求。

注意：程序中按照暗柱的普通部位处理。

4. 约束边缘构件配箍一、二、三级抗震等级剪力墙约束边缘构件的纵向钢筋的截面面积，对图2.5-1所示暗柱、端柱、翼墙与转角墙分别不应小于图阴影部分面积的1.2%、1.0%和1.0%。

约束边缘构件沿墙肢的长度lc及其配箍特征值λv注：1. 两侧翼墙长度小于其厚度3倍时，视为无翼墙剪力墙；端柱截面边长小于墙厚2倍时，视为无端柱剪力墙；2. 约束边缘构件沿墙肢长度lc除满足2.5-5的要求外，且不宜小于墙厚和400mm；当有墙柱、翼墙和转角墙时，尚不应小于翼墙厚度或端柱沿墙肢方向截面高度加30mm；3. hw为剪力墙的墙肢截面高度。

图2.5-1 剪力墙的约束边缘构件。

剪力墙、柱、板配筋率剪力墙（纯剪力墙）1剪力墙截面一般部位墙厚度，一二级不应小于160mm且不宜小于层高或无支长度的1/20，三四级不应小于140mm且不宜小于层高或无支长度的1/25。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/16；三四级不宜小于层高或无支长度的1/20。

2底部加强区墙厚度一二级不应小于200mm且不宜小于层高或无支长度的1/16；三四级不应小于160mm且不宜小于层高或无支长度的1/20。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/12；三四级不宜小于层高或无支长度的1/16。

3参数指标轴压比一级时9度不宜大于0.4，7、8度时不宜大于0.5；二三级时不宜大于0.6（此项需在建模阶段控制）。

剪力墙配筋率一二三级抗震墙的竖向、水平分布筋最小配筋率均不应小于0.25%，四级抗震墙分布筋最小配筋率不应小于0.20%。

；部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋配筋率不应小于0.3%。

剪力墙分布筋布置1》剪力墙的竖向和水平分布筋间距：不宜大于300mm，部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋间距不宜大于200mm；2》分布筋直径：不宜大于墙厚的1/10，且不应小于8mm，竖向筋直径不宜小于10mm；拉筋间距不宜大于600mm，直径不应小于6mm。

4边缘构件：约束边缘构件和构造边缘构件轴压比对于剪力墙结构，底部楼层墙肢截面的轴压比，一级（9度）大于0.1、一级（7、8度）大于0.2、二三级大于0.3时需设置约束边缘构件，小于以上情况均设构造边缘构件。

构造边缘构件截面尺寸按照《高规》图7.2.16确定，注意不要按照《抗规》确定截面尺寸，因为《抗规》中构造约束边缘构件的长度比《高规》短；纵向钢筋配筋率及箍筋直径和间距均按《抗规》表6.4.5-1取用即可，构造边缘构件箍筋无体积配箍率要求。

约束边缘构件约束构件根据轴压比和所在墙体的类型及长度确定约束边缘构件长度，在结合规范中的图示来确定最终的约束边缘构件截面尺寸；纵筋配筋量直接PKPM计算结果配筋，最小配筋量结合《抗规》表6.4.5-3确定；箍筋结合《抗规》表6.4.5-3中，有轴压比查配箍率特征值，进而得出体积配箍率最小值；箍筋间距也查该表。

剪力墙钢筋配筋间距规范随着城市化的不断发展和现代建筑的不断出现，建筑结构的创新和改进也越来越受到重视。

在建筑结构中，剪力墙起到了重要的作用。

而剪力墙的钢筋配筋间距规范则成为了建筑结构设计中一个关键的问题。

首先，我们了解一下什么是剪力墙。

剪力墙是指由纵向钢筋构成的框架，将建筑结构的水平受力转化为竖向受力，是目前最常见的建筑结构之一。

剪力墙的设计需要考虑多种因素，其中之一就是钢筋配筋间距规范。

钢筋配筋间距规范是指根据剪力墙结构的受力状态和材料的特性，设计出合理的钢筋配筋间距的规定。

合理的钢筋配筋间距可以提高剪力墙的受力能力和延长其使用寿命。

然而，钢筋配筋间距规范并不是一成不变的，通常需要根据具体情况进行调整。

钢筋配筋间距的调整主要考虑以下几个方面：首先，根据建筑物的使用性质和高度来确定钢筋配筋间距。

钢筋配筋间距的大小直接影响到剪力墙的受力能力和稳定性。

因此，在设计过程中需要结合所建筑物的实际使用性质和高度来进行合理的调整。

其次，根据钢筋的直径和混凝土的强度来确定钢筋配筋间距。

钢筋直径的大小直接影响到钢筋的强度和稳定性。

同时，混凝土强度的大小也会对钢筋配筋间距产生影响。

在设计剪力墙时，需要根据这些因素进行综合考虑。

最后，根据剪力墙的尺寸来确定钢筋配筋间距。

剪力墙的尺寸大小也会直接影响到其受力能力和稳定性。

因此，在设计时需要针对不同的剪力墙尺寸进行不同的钢筋配筋间距调整。

总之，剪力墙的钢筋配筋间距规范是设计中不可忽视的一个因素。

钢筋配筋间距的合理调整可以提高剪力墙的受力能力和延长其使用寿命。

在建筑结构设计中，需要根据实际情况进行合理的调整，才能保证建筑结构的安全可靠。

1_剪力墙边缘构件的设置要求1.1 剪力墙边缘构件的设置要求高规的7.2.15条规定：抗震设计时，一、二级剪力墙结构底部加强部位及以上一层的墙肢设置约束边缘构件，一、二级剪力墙的其它部位以及三、四级和非抗震设计的剪力墙墙肢均应设置构造边缘构件。

对于这两类边缘构件，程序都可以通过自动搜索确定。

边缘构件的一些特征尺寸、主筋面积、箍筋面积或者配箍率，用户都可以在边缘构件简图中看到。

新规范程序对于剪力墙配筋结果的表示提供两张图，一张是配筋简图中对于各个直线剪力墙段的配筋结果，另一张是边缘构件配筋结果。

值得注意的是：直线剪力墙段的暗柱主筋给出的是计算值，如果计算值小于零则取零，并不考虑构造要求；而边缘构件简图中的配筋结果则同时考虑了钢筋计算值和构造值，也即二者当中取大。

简言之，剪力墙的配筋结果以边缘构件简图为准，直线剪力墙段的配筋图仅供校核之用。

2 程序计算中存在的问题>>剪力墙配筋存在的问题由于一般采取直线段配筋模式，所以产生以下问题:对超长直线段墙，采用平截面假定配筋，截面刚度估计偏大，配筋偏小。

尤其是地下室外墙的配筋问题。

而把长墙分段配筋也是没有依据的。

对有面外墙相连的直线段墙，没有考虑面外墙的翼缘作用，如果考虑翼缘作用，则配筋将减少。

对弧墙的配筋，目前没有好的办法。

当有边框柱与墙相连时，没有考虑边框柱与墙的共同工作，使得边框柱和与之相连的剪力墙配筋都偏大。

>>边缘构件配筋存在的问题L形边缘构件的配筋，是两个墙肢配筋的叠加，这样L形边缘构件的配筋将偏大。

带边框柱的边缘构件配筋，是柱配筋与墙配筋的叠加，则这样的边缘构件配筋也偏大。

弧墙的边缘构件配筋，有时生成得不对，要注意察看、复核。

超长墙产生的边缘构件，由于受到配筋合理性的影响，也需要复核。

对于多肢斜交墙肢的端部，是多个墙肢配筋的叠加，造成这个边缘构件配筋很大，须注意。

3 剪力墙边缘构件的设计>>加强区约束边缘构件——剪力墙加强区及约束边缘构件的确定：加强区按要求取1/8～1/10的结构总高度，并不小于2层。

λv fy [ρv](%)约 束0.203600.928 1.0构 造0.103600.3970.8b wb f l w l f 200200500500n n 1n 2n 3n 42242d 约 束约 束满 足As 不满足构 造构 造满 足满 足n d 约 束约 束满 足As 满 足构 造构 造满 足满 足b c h c b w h w 截面尺寸 ρv(%)ρs(%)纵筋纵筋配筋率9058100截面尺寸 ρv(%)b w 200l w 4504边缘构件形式Ⅲ体积配箍率纵筋箍筋直径箍筋间距As 0s n 12n 21230边缘构件形式Ⅱ体积配箍率纵筋配筋率砼保护层厚度ρs(%)箍筋肢数1.234 1.0058a s箍筋直径8箍筋间距100As 0s1357边缘构件形式Ⅰ体积配箍率 ρv(%)截面尺寸箍筋肢数砼保护层厚度300.848最小纵筋配筋率[ρs](%)纵筋配筋率ρs(%)纵筋二级1212边缘构件C35C30砼等级最小体积配箍率1.126a s400400200300n n 1n 2n 3n 44242d 约 束约 束满 足As 不满足构 造构 造满 足满 足b wb f l w l f 2002005001000n n 1n 2n 3n 422210d 约 束约 束满 足As 满 足构 造构 造满 足满 足s砼保护层厚度As 03030798100截面尺寸 ρv(%)纵筋箍筋直径箍筋间距箍筋直径箍筋间距As 0ρs(%)箍筋肢数 1.065 1.18420a s14s18108100边缘构件形式Ⅳ体积配箍率纵筋配筋率砼保护层厚度箍筋肢数 1.1480.82316a s1230。

1. 1 剪力墙边缘构件的设置要求高规的7.2.15条规定：抗震设计时，一、二级剪力墙结构底部加强部位及以上一层的墙肢设置约束边缘构件，一、二级剪力墙的其它部位以及三、四级和非抗震设计的剪力墙墙肢均应设置构造边缘构件。

对于这两类边缘构件，程序都可以通过自动搜索确定。

边缘构件的一些特征尺寸、主筋面积、箍筋面积或者配箍率，用户都可以在边缘构件简图中看到。

新规范程序对于剪力墙配筋结果的表示提供两张图，一张是配筋简图中对于各个直线剪力墙段的配筋结果，另一张是边缘构件配筋结果。

值得注意的是：直线剪力墙段的暗柱主筋给出的是计算值，如果计算值小于零则取零，并不考虑构造要求；而边缘构件简图中的配筋结果则同时考虑了钢筋计算值和构造值，也即二者当中取大。

简言之，剪力墙的配筋结果以边缘构件简图为准，直线剪力墙段的配筋图仅供校核之用。

2 程序计算中存在的问题>>剪力墙配筋存在的问题由于一般采取直线段配筋模式，所以产生以下问题:对超长直线段墙，采用平截面假定配筋，截面刚度估计偏大，配筋偏小。

尤其是地下室外墙的配筋问题。

而把长墙分段配筋也是没有依据的。

对有面外墙相连的直线段墙，没有考虑面外墙的翼缘作用，如果考虑翼缘作用，则配筋将减少。

对弧墙的配筋，目前没有好的办法。

当有边框柱与墙相连时，没有考虑边框柱与墙的共同工作，使得边框柱和与之相连的剪力墙配筋都偏大。

>>边缘构件配筋存在的问题L形边缘构件的配筋，是两个墙肢配筋的叠加，这样L形边缘构件的配筋将偏大。

带边框柱的边缘构件配筋，是柱配筋与墙配筋的叠加，则这样的边缘构件配筋也偏大。

弧墙的边缘构件配筋，有时生成得不对，要注意察看、复核。

超长墙产生的边缘构件，由于受到配筋合理性的影响，也需要复核。

对于多肢斜交墙肢的端部，是多个墙肢配筋的叠加，造成这个边缘构件配筋很大，须注意。

3 剪力墙边缘构件的设计>>加强区约束边缘构件——剪力墙加强区及约束边缘构件的确定：加强区按要求取1/8～1/10的结构总高度，并不小于2层。
