光伏逆变器工作原理逆变器是一种由半导体器件组成的电力调整装置，主要用于把直流电力转换成交流电力。
一般由升压回路和逆变桥式回路构成。
升压回路把太阳电池的直流电压升压到逆变器输出控制所需的直流电压;逆变桥式回路则把升压后的直流电压等价地转换成常用频率的交流电压。
逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关(ON-OFF)，使直流输入变成交流输出。
当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。
一般需要采用高频脉宽调制(SPWM)，使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列(拟正弦波)。
然后让脉冲波通过简单的滤波器形成正弦波。
图光伏并网发电原理图元器件的构成：1、电流传感器光伏逆变器一般采用霍尔电流传感器来进行电流采样，从小功率到大功率所采用的电流传感器形式不一。
对于电流传感器要求精度高、响应时间快，而且耐低温、高温等环境要求。
2、电流互感器一般采用BRS系列电流互感器，从几百到几千A不等，输出信号一般采用0-5A为标准。
3、电抗器光伏逆变器配置选型光伏逆变器是太阳能光伏发电系统的主要部件和重要组成部分，为了保证太阳能光伏发电系统的正常运行，对光伏逆变器的正确配置选型显得成为重要。
逆变器的配置除了要根据整个光伏发电系统的各项技术指标并参考生产厂家提供的产品样本手册来确定。
一般还要重点考虑下列几项技术指标。
①额定输出功率额定输出功率表示光伏逆变器向负载供电的能力。
额定输出功率高的光伏逆变器可以带更多的用电负载。
选用光伏逆变器时应首先考虑具有足够的额定功率，以满足最大负荷下设备对电功率的要求，以及系统的扩容及一些临时负载的接入。
当用电设备以纯电阻性负载为生或功率因数大于0.9时，一般选取光伏逆变器的额定输出功率比用电设备总功率大10%`15%。
②输出电压的调整性能输出电压的调整性能表示光伏逆变器输出电压的稳压能力。

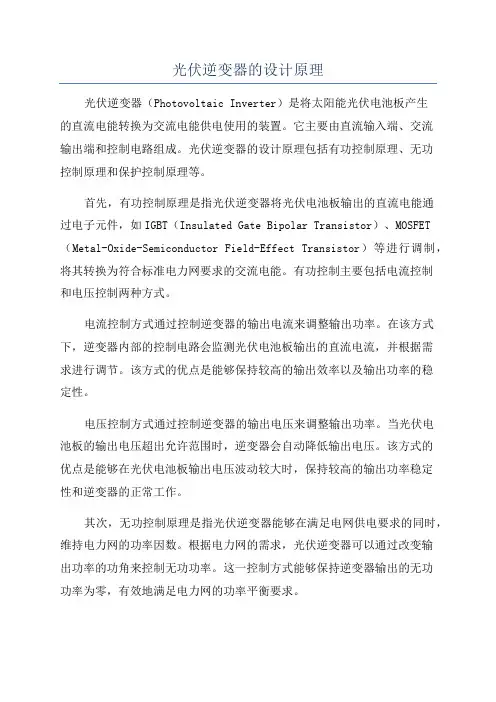

光伏逆变器的设计原理光伏逆变器（Photovoltaic Inverter）是将太阳能光伏电池板产生的直流电能转换为交流电能供电使用的装置。
它主要由直流输入端、交流输出端和控制电路组成。
光伏逆变器的设计原理包括有功控制原理、无功控制原理和保护控制原理等。
首先，有功控制原理是指光伏逆变器将光伏电池板输出的直流电能通过电子元件，如IGBT（Insulated Gate Bipolar Transistor）、MOSFET （Metal-Oxide-Semiconductor Field-Effect Transistor）等进行调制，将其转换为符合标准电力网要求的交流电能。
有功控制主要包括电流控制和电压控制两种方式。
电流控制方式通过控制逆变器的输出电流来调整输出功率。
在该方式下，逆变器内部的控制电路会监测光伏电池板输出的直流电流，并根据需求进行调节。
该方式的优点是能够保持较高的输出效率以及输出功率的稳定性。
电压控制方式通过控制逆变器的输出电压来调整输出功率。
当光伏电池板的输出电压超出允许范围时，逆变器会自动降低输出电压。
该方式的优点是能够在光伏电池板输出电压波动较大时，保持较高的输出功率稳定性和逆变器的正常工作。
其次，无功控制原理是指光伏逆变器能够在满足电网供电要求的同时，维持电力网的功率因数。
根据电力网的需求，光伏逆变器可以通过改变输出功率的功角来控制无功功率。
这一控制方式能够保持逆变器输出的无功功率为零，有效地满足电力网的功率平衡要求。
最后，光伏逆变器的设计原理还包括保护控制原理。
光伏逆变器在运行过程中需要保护自身以及光伏电池板的安全，所以需要设计相应的保护措施。
常见的保护控制措施包括过压保护、过流保护、过温保护等。
逆变器内的智能电路可以通过监测输入和输出电路的状态来判断是否存在异常情况，并及时采取相应的保护措施，以确保逆变器的安全运行。
总结起来，光伏逆变器的设计原理主要包括有功控制原理、无功控制原理和保护控制原理。
光伏逆变器的原理
光伏逆变器是将太阳能光电池板生成的直流电流(DC)转换为交流电流(AC)的关键设备。
其主要功能是将驱动电机、电感式负载等交流负载提供所需的高品质AC电源。
光伏逆变器实质上是将PV阵列阆流器输出的直流电流通过电子元件，将直流电转向PWM高频交流电，这样交流电就可以满足用电光伏组件的标准。
光伏逆变器的工作原理可以概括为以下几个步骤：
1.电流变换：光伏电池组件的输出电流是直流的，并且其大小与阳光的强弱成正比。
因此，光伏逆变器的第一个任务是将直流电源变换为相应电压等级的交流电源，以直接供电或为其它负载服务。
2.中间电路：光伏逆变器使用中间电路将直流转换为交流电。
中间电路通常由电感和电容组成，充当滤波器或储能器的角色。
3.控制讯号：光伏逆变器使用某种形式的控制系统，以生成合适的电压和电流波形，以便适应光伏电池组件产生的不同输出特性，同时还可以根据系统条件监测，并且为其它设备提供控制信号。
4.电源电压控制：光伏逆变器必须通过输出电压控制来跟踪输入电压，以避免运行阶段出现过高或低电压状况。
输出电压控制是光伏
逆变器的一个基本函数，确保负载在运行稳定性和可靠性的条件下工作。
总的来说，光伏逆变器将原始的太阳能电池材料的直流输出转化为适用于商业用途的交流输出，使光伏发电可以为我们的日常用电和其他负载提供清洁、可靠的能源。
光伏并网逆变器工作原理
光伏并网逆变器是一种将光伏发电系统产生的直流电转换为交流电并与电网进行连接的设备，其工作原理如下：
1. 光伏发电：光伏电池板将太阳光转换为直流电。
当太阳光照射到光伏电池板上时，光子的能量激发电池中的电子，从而产生直流电。
2. MPPT控制：光伏并网逆变器内部配备了最大功率点跟踪（MPPT）控制器。
MPPT控制器可以监测光伏电池板的输出电压和电流，并通过适当调节输出电流和电压的方式，以最大效率地提取光伏电池板所能提供的最大功率。
3. 直流-交流转换：光伏并网逆变器将从光伏电池板获得的直流电转换为电网所需的交流电。
首先，逆变器内部的整流器将输入的直流电转换为中间直流电，然后通过高频变压器将中间直流电转换为交流电。
4. 同期控制：为了保证光伏发电系统并网运行时能够与电网保持同频同相，光伏并网逆变器内部配备了同期控制器。
同期控制器可以通过监测电网的电压和频率，并相应调整逆变器输出的电流和电压，以确保光伏发电系统与电网保持同步运行。
5. 并网连接：光伏并网逆变器将转换后的交流电与电网进行连接。
逆变器会通过电网侧的保护装置，如断路器和接地装置，确保逆变器与电网之间的安全连接。
通过以上工作原理，光伏并网逆变器能够将光伏发电系统产生的直流电转换为交流电，并将其注入电网中，实现对电网的供电。
光伏发电系统中逆变器方案的设计随着可再生能源的不断发展和应用，光伏发电系统已成为一种重要的清洁能源发电方式。
而光伏发电系统中的逆变器作为转换直流电能为交流电能的关键设备，在系统设计中起着至关重要的作用。
本文将从光伏发电系统逆变器的基本原理、设计要求和技术方案等几个方面展开，探讨光伏发电系统中逆变器方案的设计。
一、光伏发电系统逆变器的基本原理光伏发电系统中的太阳能电池板将太阳能转换成直流电能，而交流电力系统则需求交流电能，因此就须要借助逆变器将光伏发电的直流电能转化为电能输出。
逆变器的作用是通过改变电压、频率和相位，将直流电转换为交流电。
逆变器的工作原理主要包括开关元件的控制和功率电子器件的转换过程。
二、光伏发电系统逆变器的设计要求1.效率高：光伏发电系统逆变器的效率对系统的发电量和经济性影响较大，因此要求逆变器的效率尽可能高。
2.稳定性好：光伏发电系统在日常运行中会受到日照、温度等环境因素的影响，因此逆变器需要具有良好的稳定性，能够适应不同的工作环境。
3.可靠性高：作为光伏发电系统的核心部件之一，逆变器的可靠性对系统的发电效率和稳定性至关重要。
4.通信便捷：逆变器需要实时监测光伏发电系统的工作状态、数据参数等信息，并与其他设备进行通信，以实现对系统的有效监控和管理。
三、光伏发电系统中逆变器的技术方案1. 多级逆变器技术方案：多级逆变器是一种将直流电能分阶段进行逆变的技术方案，能够有效降低开关器件的损耗，提高系统的整体效率。
在光伏发电系统中采用多级逆变器技术方案，可以有效提高系统的功率密度和可靠性，从而实现更好的发电效果。
2. 智能控制技术方案：智能控制技术方案是指通过先进的控制算法和通信技术，实现对逆变器的精准控制和实时监测。
通过智能控制技术，可以对光伏发电系统的运行状态进行精准调节，提高系统的稳定性和效率。
3. 模块化设计技术方案：模块化设计技术方案是指将逆变器设计为多个功能模块组成的结构，可以根据实际需要进行灵活组合和扩展。
光伏逆变器的原理
首先，光伏逆变器通过电路驱动电池板。
当太阳照射在光伏电池板上时，光子将会与电池板上的半导体材料相互作用，产生电子-空穴对。
半导体材料内部的电场将使这些电子和空穴分离。
这将在电池板上形成一个正极和一个负极，从而产生一个直流电压。
逆变器将驱动电路连接到这些正负极，以便有效地收集和输出电流。
其次，光伏逆变器通过调制技术将直流电能转换为交流电能。
由于我们的电网系统一般使用交流电能，因此需要将直流电能转换为交流电能以便实际使用。
逆变器使用一种叫做PWM（脉宽调制）的技术来实现这个过程。
PWM技术通过在一个周期内改变信号的脉冲宽度来调制输出信号的频率和幅度。
每个脉冲的宽度和周期决定了输出交流电的频率和幅度，从而使逆变器能够产生符合电网要求的交流电。
最后，光伏逆变器将调制后的交流电能输出到电网。
逆变器首先将调制后的交流电通过滤波电路进行滤波，去除其中的谐波和噪声。
然后通过变压器将电压升高或降低到所需的电压水平。
最后，逆变器使用同步整流技术将输出交流电能与电网电压同步，将交流电能有效地注入到电网中。
需要注意的是，光伏逆变器还需要具备一些保护功能，以确保设备的安全和稳定。
例如，逆变器需要具备过压保护、过流保护、短路保护等功能，以防止因异常情况导致设备损坏或安全事故。
总的来说，光伏逆变器是将光伏电池板产生的直流电能转换为交流电能的关键设备。
通过驱动、调制和输出这三个步骤，逆变器能够将太阳能转化为可供电网使用的电能。
在实际应用中，逆变器还需要具备一些保护功能，以确保设备的安全和稳定运行。

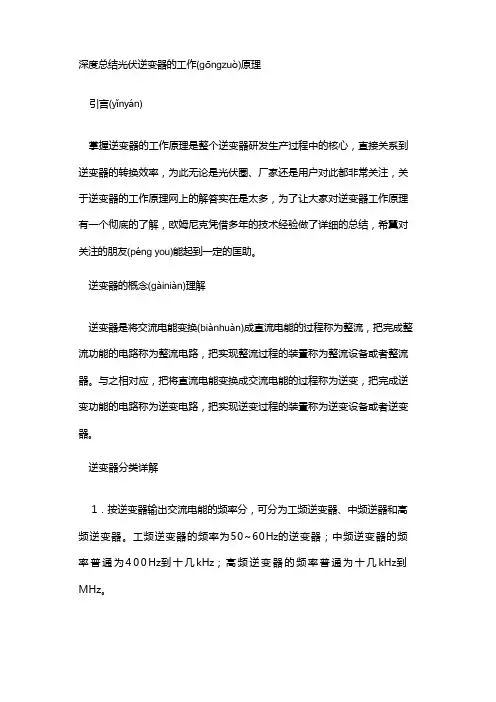

深度总结光伏逆变器的工作(gōngzuò)原理引言(yǐnyán)掌握逆变器的工作原理是整个逆变器研发生产过程中的核心，直接关系到逆变器的转换效率，为此无论是光伏圈、厂家还是用户对此都非常关注，关于逆变器的工作原理网上的解答实在是太多，为了让大家对逆变器工作原理有一个彻底的了解，欧姆尼克凭借多年的技术经验做了详细的总结，希翼对关注的朋友(péng you)能起到一定的匡助。
逆变器的概念(gàiniàn)理解逆变器是将交流电能变换(biànhuàn)成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或者整流器。
与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或者逆变器。
逆变器分类详解1．按逆变器输出交流电能的频率分，可分为工频逆变器、中频逆器和高频逆变器。
工频逆变器的频率为50~60Hz的逆变器；中频逆变器的频率普通为400Hz到十几kHz；高频逆变器的频率普通为十几kHz到MHz。
2．按逆变器输出的相数分，可分为单相逆变器、三相逆变器和多相逆变器。
3．按照逆变器输出电能的去向分，可分为有源逆变器和无源逆变器。
凡将逆变器输出的电能向工业电网输送的逆变器，称为有源逆变器；凡将逆变器输出的电能输向某种用电负载的逆变器称为无源逆变器。
4．按逆变器主电路的形式分，可分为单端式逆变器，推挽式逆变器、半桥式逆变器和全桥式逆变器。
5．按逆变器主开关器件的类型分，可分为晶闸管逆变器、晶体管逆变器、场效应逆变器和绝缘栅双极晶体管(IGBT)逆变器等。
又可将其归纳为“半控型”逆变器和“全控制”逆变器两大类。
前者，不具备自关断能力，元器件在导通后即失去控制作用，故称之为“半控型”普通晶闸管即属于这一类；后者，则具有自关断能力，即无器件的导通和关断均可由控制极加以控制，故称之为“全控型”，电力场效应晶体管和绝缘栅双权晶体管(IGBT)等均属于这一类。
光伏逆变器技术培训一、光伏逆变器的基本原理1. 光伏逆变器的功能光伏逆变器是将光伏电池板输出的直流电转换成交流电的设备，它主要的功能是将直流电转换成符合电网要求的交流电，并且实现最大功率追踪和安全保护功能。
2. 光伏逆变器的工作原理光伏逆变器的工作原理主要包括直流到交流的转换、最大功率追踪和保护功能。
在光照条件下，光伏电池板产生的直流电首先经过光伏逆变器的直流输入端，然后经过光伏逆变器内部的电子元件将直流电转换成交流电，最终输出到电网中。
同时，逆变器会实时追踪光伏电池板的输出功率，保证系统能够在不同天气条件下实现最大发电效率。
此外，逆变器还具有对系统的安全保护功能，如过压、欠压、过载等情况时，逆变器可以自动切断电流，保护系统和设备的安全。
二、光伏逆变器的技术特点1. 高效率光伏逆变器的输出效率对于光伏系统的总体效率有着至关重要的影响。
目前市面上的光伏逆变器一般可以达到较高的效率，尤其是在部分光伏逆变器采用了全桥拓扑结构和电子器件的质量更好时，其效率可以达到较高水平。
高效率的光伏逆变器有助于降低光伏系统的总体成本，提高发电效率。
2. 高可靠性光伏逆变器作为光伏系统的核心设备，其可靠性很大程度上决定了系统的运行稳定性。
因此，光伏逆变器的高可靠性是其重要的技术特点之一。
优秀的产品制造工艺和材料选择能够大大提高逆变器的可靠性。
此外，逆变器的智能化控制和监测系统也可以及时发现和排除故障，确保系统的长期稳定运行。
3. 多功能性现代光伏逆变器不仅仅是单一的电能转换设备，还具备了很多其他功能，如数据监测、远程控制、智能诊断等多种功能。
这些功能的实现，可以大大提升光伏系统的智能化水平，方便用户进行监测和管理。
三、光伏逆变器的应用场景1. 分布式光伏发电分布式光伏发电系统是指将光伏电池板安装在建筑物或者设施上，通过逆变器将直流电转换成交流电，然后接入当地的电网进行供电。
这种光伏系统常见于大型商业综合体、公共建筑和工厂企业等场所。
光伏逆变器的原理和选型技巧一、工作原理及特点：工作原理：逆变装置的核心，是逆变开关电路，简称为逆变电路。
该电路通过电力电子开关的导通与关断，来完成逆变的功能。
特点：（1）要求具有较高的效率。
由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必须设法提高逆变器的效率。
（2）要求具有较高的可靠性。
目前光伏电站系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如：输入直流极性接反保护、交流输出短路保护、过热、过载保护等。
（3）要求输入电压有较宽的适应范围。
由于太阳能电池的端电压随负载和日照强度变化而变化。
特别是当蓄电池老化时其端电压的变化范围很大，如 12V的蓄电池，其端电压可能在 10V ～16V 之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。
二、光伏逆变器分类有关逆变器分类的方法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器；根据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。
根据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。
根据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。
为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。
1、集中型逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的 IGBT功率模块，功率较小的使用场效应晶体管，同时使用 DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站（＞ 10kW）的系统中。
最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配（特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时），采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。

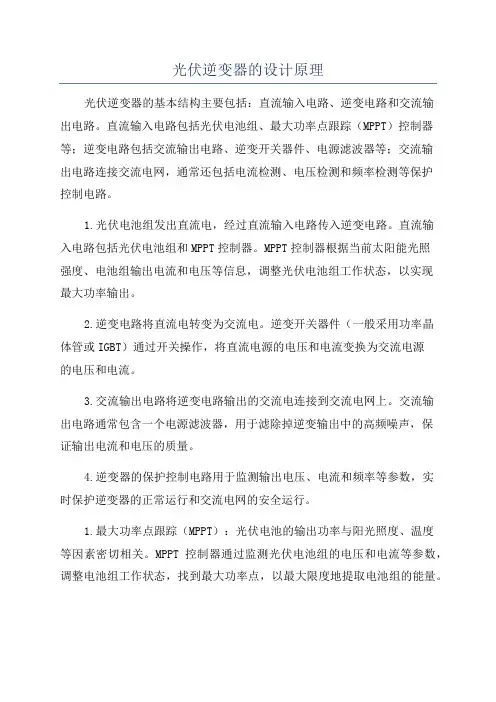

光伏逆变器的设计原理光伏逆变器的基本结构主要包括：直流输入电路、逆变电路和交流输出电路。
直流输入电路包括光伏电池组、最大功率点跟踪（MPPT）控制器等；逆变电路包括交流输出电路、逆变开关器件、电源滤波器等；交流输出电路连接交流电网，通常还包括电流检测、电压检测和频率检测等保护控制电路。
1.光伏电池组发出直流电，经过直流输入电路传入逆变电路。
直流输入电路包括光伏电池组和MPPT控制器。
MPPT控制器根据当前太阳能光照强度、电池组输出电流和电压等信息，调整光伏电池组工作状态，以实现最大功率输出。
2.逆变电路将直流电转变为交流电。
逆变开关器件（一般采用功率晶体管或IGBT）通过开关操作，将直流电源的电压和电流变换为交流电源的电压和电流。
3.交流输出电路将逆变电路输出的交流电连接到交流电网上。
交流输出电路通常包含一个电源滤波器，用于滤除掉逆变输出中的高频噪声，保证输出电流和电压的质量。
4.逆变器的保护控制电路用于监测输出电压、电流和频率等参数，实时保护逆变器的正常运行和交流电网的安全运行。
1.最大功率点跟踪（MPPT）：光伏电池的输出功率与阳光照度、温度等因素密切相关。
MPPT控制器通过监测光伏电池组的电压和电流等参数，调整电池组工作状态，找到最大功率点，以最大限度地提取电池组的能量。
2.逆变电路设计：逆变电路需要将直流电源转换为交流电源，同时要保证输出电流和电压的质量。
逆变器的负载能力和谐波失真等指标是逆变电路设计的重要考虑因素。
3.控制保护电路：逆变器需要具备过载保护、短路保护、电流限制、电压保护等功能，以保证逆变器和交流电网的正常运行。
4.效率和可靠性：光伏逆变器的效率和可靠性对系统的发电量和运行寿命有着重要影响。
合理选择电子元器件、降低器件损耗和散热、提高系统效率和可靠性等都是设计过程中需要考虑的因素。
5.可控性和可监测性：光伏逆变器需要支持远程监控和遥控，以及具备实时监测功能，实现对逆变器系统的远程管理和故障检测。
光伏并网微逆变器的设计
1 光伏并网微逆变器简介
光伏并网微逆变器（Grid-tied Micro Inverter）是一种用于开
放式光伏系统的新型变换器，可以准确地将由多路太阳能单元收集的
直流能量转换为平衡的交流电能，然后将其输入到电网或本地负载中。
本设计的微逆变器的目的是研发一种适用于开放式光伏系统，可以实
现最优性能、最低成本以及最短运行时间的设备。
2 微逆变器设计原理
微型逆变器的设计原理是利用其底层发电系统“多路太阳能细胞”（Multi-junction Solar Cells）以及每个太阳能细胞交流输出最优
性能的控制逻辑。
首先，每个太阳能细胞根据其能量来划分不同等级；然后，不同等级的太阳能细胞会产生不同的相位和功率；最后，对于
每个太阳能细胞的相位和功率，根据功率曲线分析及最优化算法，以
及直流母线输出功率最大化，从而使发电系统输出最大功率。
3 硬件要求
微型逆变器硬件系统包括控制器和变换器。
控制器通过调节DC母
线及太阳能单元输出电流来实现最优化的输出效果，而变换器则利用
半导体元件的高速PWM技术来输出 AC 脉冲信号，使得逆变器能够精
确通过调节脉冲宽度调控 AC 电压，而不受 AC 电压的范围限制。
4 其他考虑因素
在微逆变器的设计中，除了硬件设计外，还必须考虑应用场景周围环境因素，比如温度等，否则可能会对设备造成严重损害。
此外，对微型逆变器的设计还需要考虑其安全性问题，即放电防护及湿度防护等，确保微逆变器的安全工作。
5 结论
由于光伏并网微逆变器能够极大提高开放式光伏系统的性能以及效率，因此本设计的微型逆变器将成为未来光伏系统中不可或缺的组成部分。
光伏逆变器的工作原理
光伏逆变器是将直流电转换为交流电的关键设备之一。
它的工作原理如下：
1. 光伏电池阵列：在光照条件下，光伏电池将太阳能转化为直流电。
多个光伏电池组合在一起形成光伏电池阵列。
2. MPPT (Maximum Power Point Tracking, 最大功率点跟踪)：光伏逆变器通过最大功率点跟踪技术追踪光伏电池阵列的最佳工作点。
该技术能够确保在不同光照条件下，从光伏电池阵列中提取最大功率。
3. 直流到直流变换：光伏逆变器将光伏电池阵列输出的低压直流电转换为高压直流电。
这个环节主要是为了提供给后面的逆变器模块提供足够的电压。
4. 逆变器模块：逆变器模块将高压直流电转换为交流电。
逆变器通过使用半导体开关将直流电转换为交流电，并根据需要调整输出的电压和频率。
逆变器可以根据负载需求和电网要求调整输出电压和频率的稳定性。
5. 网络连接：光伏逆变器将生成的交流电连接到电网中。
在连接到电网之前，光伏逆变器会根据电网的要求进行电压和频率的调整，并将逆变器输出的交流电与电网保持同步。
总的来说，光伏逆变器通过一系列的转换和调整过程将光伏电
池阵列产生的直流电转换成符合电网要求的交流电。
这样就能够将太阳能转化为可供家庭、企业等使用的电能。
光伏逆变器的设计与控制随着新能源的快速发展，光伏逆变器作为太阳能光伏发电系统的核心部件，扮演着重要的角色。
本文将详细介绍光伏逆变器的设计原理和控制方法。
一、光伏逆变器的基本原理光伏逆变器是将直流光伏电能转换为交流电能的电子设备。
其主要功能是将太阳能电池板输出的直流电转换成交流电供电给电网或负载使用。
逆变器的核心部分是功率变换电路，它通过控制开关管（如MOSFET）的开关时间和频率，实现直流电到交流电的转换。
二、光伏逆变器的设计要点1. 功率级别选择：光伏逆变器的功率级别应根据实际应用需求来选择，可以根据系统容量、太阳能电池板的支持功率、并网电网电压等因素综合考虑。
2. 逆变方式选择：根据光伏逆变器的输出电流波形和负载类型，可以选择谐振逆变、逆平波逆变等不同的逆变方式。
3. 电路拓扑设计：常见的光伏逆变器电路拓扑有全桥逆变器、半桥逆变器、多电平逆变器等，根据系统要求和成本效益进行选择。
4. 控制策略设计：逆变器的控制方式包括单闭环控制、双闭环控制、预测控制等，选择合适的控制策略能够提高逆变器的性能和稳定性。
三、光伏逆变器的控制方法1. 集中式控制：逆变器的控制器位于逆变器的核心部分，通过采集和处理逆变器的输入和输出电流、电压等参数，实现对逆变器的控制和保护。
2. 分布式控制：将逆变器的控制器分散在不同的功率电子模块上，各个模块之间通过通讯线路进行数据传输和同步，实现对整个逆变器系统的控制和管理。
3. 智能控制：利用现代控制算法和智能控制技术，将光伏逆变器的控制系统与电网和负载进行智能连接，实现对电能的优化调度和智能管理。
四、光伏逆变器的未来发展方向1. 提高功率密度：通过优化电路设计和封装技术，提高光伏逆变器的功率密度，实现更小体积、更高效率的逆变器产品。
2. 增强智能化水平：结合大数据和云计算技术，实现光伏逆变器的智能化监测和管理，提高逆变器系统的运行效率和可靠性。
3. 改进降噪技术：通过优化电路结构和控制策略，减少逆变器运行过程中的噪声和谐波污染，降低对电网和用户设备的影响。
光伏逆变器的原理光伏逆变器是光伏发电系统中的一个重要组成部分，它的作用是将光伏电池板所产生的直流电转换为交流电，以供电网使用。
光伏逆变器的原理是基于电子器件的工作原理和电路设计的原理，下面我们将详细介绍光伏逆变器的工作原理。
首先，光伏逆变器的核心部件是功率电子器件，它主要由晶体管、二极管、场效应管等组成。
在光伏电池板产生的直流电输入到逆变器后，经过整流、滤波等处理后，进入到功率电子器件中。
功率电子器件通过控制开关状态，将直流电转换为交流电，然后输出到电网中。
其次，光伏逆变器的工作原理是基于PWM调制技术的，通过对直流电进行高频开关控制，将其转换为交流电。
PWM调制技术可以实现对输出波形的精确控制，使得光伏逆变器的输出电压和频率可以与电网保持同步。
同时，PWM调制技术还可以提高逆变器的效率和稳定性，确保其在不同工况下都能正常工作。
另外，光伏逆变器还采用了MPPT（最大功率点跟踪）技术，通过对光伏电池板的输出功率进行实时监测和调节，确保其工作在最佳工作点，最大限度地提高光伏发电系统的发电效率。
MPPT技术可以根据光照强度和温度等因素实时调整逆变器的工作状态，使其始终处于最佳工作状态。
最后，光伏逆变器还具有保护功能，可以对电网的电压、频率等参数进行监测，一旦出现异常情况，可以及时切断逆变器的输出，确保电网的安全运行。
同时，光伏逆变器还具有过载、短路、过压、欠压等多种保护功能，确保光伏发电系统的安全稳定运行。
综上所述，光伏逆变器的原理是基于功率电子器件的工作原理和PWM调制技术的原理，通过MPPT技术和保护功能，实现对光伏电池板输出直流电的高效转换和电网的安全接入。
光伏逆变器在光伏发电系统中起着至关重要的作用，其工作原理的深入理解对于光伏发电系统的设计和运行具有重要意义。
光伏逆变器的设计原理并网光伏逆变器的基本设计无论采用何种技术，逆变器的基本设计都很明确，且非常相似。
其核心就是将直流电压(光伏组件)转换成交流电压(可并网)的过程。
在转变的过程中，不停地转换直流电的正负极连接，从而形成方向变化的交流电。
所以，逆变器的关键部件是桥接开关(晶体管元件，见图1：a))，这个开关桥的一侧连接输入的直流电源，在另一侧连接交流电网。
在工作过程中，只有两个相对的开关可以同时关闭。
如果将此开关桥的开关速度设置成与电网频率相同，则在理论上可以将桥的输出侧与电网连接。
但是，由于这样输出的电流是方波，且强度没有变化，因此需要在输出端安装一个具有铁芯的电感器，用以将输出电流控制成为正弦波形状。
桥的断开采用脉冲过程进行，从而形成与脉冲相关的较小电流分量。
这样的电流分量可以对电感器的电流进行控制。
脉冲的频率一般为20KHz ，这样就完全可以形成50Hz的电流，见图1：b)。
对于光伏逆变器来说，还有一个非常重要的设备不能遗漏：输入端的电容器，见图1： c ) 。
电容器的作用是储存电能，确保来自发电侧的电流持续一致供给桥接开关，并通过与电网频率同步变化的桥进入电网。
只有在输入电容器的容量足够大的情况下，才能够保证光伏发电系统的持续、正常运行。
图1：光伏逆变器的基本设计图2描述了可用于直接并网的逆变器的基本功能。
但在实际应用中，输入电压的范围具有一定的局限性。
对于并网发电应用，其输入电压必须在任何时刻都高于电网的峰值电压。
当电网电压的有效值为250V时，达到正常并网要求的发电源侧的最低电压应为354V。
与标准逆变器的基本设计不同，直接并网逆变器有很多方法来调整或提升输入电压范围。
常用的逆变器技术方案与结构都各不相同：图2：最常用的逆变器电路图表一览上面提到的逆变器拓朴结构不仅在电气隔离方面不同，在可达到的效率、对电压的依赖性等方面也各不相同。
因此，没有统一的公式来界定何种逆变器设计是最优秀的设计，用户必须要考虑到具体使用的逆变器特性。
无隔离变压器光伏逆变器的技术关键目前，只要光伏发电站设计合理，完全可以经济运行。
直接并入电网的无变压器型逆变器因为其低成本、高效率而日益受到重视。
但是，该技术仍然被认为是“有问题的”。
这一点将在下面进行检验和说明。
变压器将电能转化成磁能，再将磁能转化成电能。
在输入与输出端之间安装的电气隔离装置导致的能量损失可达到1%，甚至高达2%。
因此，无变压器型逆变器的运行效率要比变压器型逆变器高。
这种技术还有很多其它的优点，例如材料消耗少、重量轻等。
总而言之，无变压器型逆变器相对体积较小、重量较轻、价格也比较便宜，在很多方面都比变压器型逆变器更具优势。
虽然光伏发电站的运行和安全性都不需要采用电气隔离措施，在设计直接并网的逆变器时还是应该考虑到以下几个方面。
图5：外观相同，内部电路不同：变压器型和无变压器型两种Sunny Boy效率特性。
正常运行状态下的漏电电流将来自光伏组件的电压采用高频率(20kHz)转换过程中，高频电压应等同于电网电压峰值；这些电压在逆变器内部被认为是干扰，滤波器可以阻断这些干扰，防止其进入电网。
但在理论上，阻止来自发电电源侧的直流分量进入交流电网是不可能绝对实现的。
这样，根据所采用逆变器结构的不同，在交流输出中也将存在不同的对地直流电压分量。
如果太阳能电池组和/或者其接线端对地存在交流电压，将产生“漏电电流”，通过寄生电容流向电池组接地点。
图6：Sunny Boy 2100TL逆变器光伏电池组对地电压图7：Sunny Boy 5000TL HC多组串逆变器光伏电池组对地电压下面我们以Sunny Boy 2100TL和Sunny Boy 5000TL HC两种逆变器为例。
如上图所示。
这两种逆变器的运行会在其电子部分产生与时间相关的电势，它们的光伏组件对地电压也不相同。
Sunny Boy 2100TL采用H型桥结构，加在光伏组件上的电压为电网电压有效值的一半。
多组串逆变器SB5000TL HC则采用电容半桥结构。
桥的中线直接连接在电网的中线上。
这样的结果就是产生的对地电压只是50Hz的低电压值，其分量只是电网电压很小的一部分，只相当于变压器拓扑结构中的电压纹波量。
除了电网电压提升方面的考虑，漏电电流的大小还取决于光伏组件寄生电容的大小，该电容值大小与电池面积及组件与边框之间的距离相关。
因此，关于漏电电流情况，应该在设计系统时就仔细考虑逆变器的结构和光伏组件尺寸。
面积越大、电池与光伏组件边框之间的距离越小，产生的漏电电流就越大。
无边框结构光伏组件的漏电电流值很低。
然而，安装在不锈钢箔上的非晶电池会产生很大的漏电电流。
外部条件也会对漏电电流产生影响，因此不可避免会产生一定的波动。
如果沉淀物或者清洁液弄湿了光伏组件，漏电电流就会增加；这些液体中的电子物质成分缩短电池与电池间的距离，造成漏电电流升高。
总之，光伏组件在运行时的漏电电流(正常情况下)取决于很多运行条件，没有定值来衡量。
以H 型桥逆变器(如Sunny Boy 2100TL)为例，在运行过程中光伏组件的漏电电流值在1-30mA/KWp范围内。
光伏组件中的故障电流在并网应用的光伏电站中，只能使用电池片与边框有可靠绝缘的光伏组件。
组件要具有双倍或超强的绝缘措施，并且要充分考虑光伏组件的系统耐压性，以保证即使在光伏系统运行状态下也可以触摸组件表面，不会造成危险。
目前，所有的光伏组件可以达到Ⅱ级防护，在选择时并没有太严格的限制。
如上所述，对于无变压器型逆变器，在运行时光伏组件上的电压可以是叠加了交流电网的同步电压值。
当触摸组件表面时，可能会产生对地的故障电流。
如果组件的绝缘足够好，一般来说很难有这样的电流产生。
但是，故障电流放电的强度会随一些条件的变化而增加，如光伏电池距离缩短(这种情况下透明玻璃或塑料板厚度减少)、接触面积增加等。
比如：由于清洁光伏组件的液体中含有导电物质，会造成导电面积扩大，从而导致意外的故障电流。
在这种情况下虽然无法对危险电流预先检测，但如果发生意外会造成一定的危险。
为了避免由此(类似突然从梯子上掉下来等)产生的安全隐患，也为了避免危险，在建设光伏并网发电系统时，用户应该遵循以下步骤：1）将光伏组件的边框以及其他导电气部分与接地线连接2）在对系统进行维护或对光伏组件进行清理时，断开逆变器与电网的连接有了这些保护措施，人员安全就能够得到完全的保障。
设计精密的无变压器型逆变器还有额外的保护，即使超过电气隔离型逆变器要求的安全标准，也勿需担心安全问题。
在该类型逆变器中，要对组件可能产生的DC或AC漏电电流进行持续监测，一旦产生故障电流( 大于3 0mA) ，逆变器立即断开与电网的连接。
然而，现实应用中对故障电流的监测比简单监测漏电电流大小更为复杂。
漏电电流在系统运行状态下是随时变化的，在并网之前无从得知当前的数值。
因此，在每次逆变器接入电网前，会检测光伏组件的绝缘电阻。
只有当绝缘电阻超过要求的电阻值( 大于1M欧姆)时，才能证明没有故障电流注入电网，这时可以连接电网。
因此，识别故障电流不仅通过监测漏电电流的增加，还要通过测量电流的变化率来获知。
所有故障电流监控装置都必须具有漏电电流检测功能(双重的)，各监测系统必须能够独立识别故障电流。
这样，人身安全就会得到更多的保障。
RCD保护在调试之后很少或者根本不需要再进行人工测试，但上述保护措施远比一般的RCD保护更有效。
进入交流电网的直流分量直接与电网并接，通常会导致直流电直接进入交流电网。
该直流电成分会影响电网上的设备( 局域电网变压器) 的正常运行和RCD的工作特性，同时会使与电网并接的用电器中的变压器发生内耗，产生磁饱和，而这并不是用电器所要求的使用环境。
虽然这种情况不一定会损坏设备，但可以引发启动电网中防止直流成分的保护设备工作。
所以，理论上并网型逆变器都设置有防止直流电进入电网的预防措施(通过50Hz变压器或电容器进入电网)。
还有一点非常重要，即逆变器向电网送入直流电的能力不仅仅取决于是否存在隔离变压器。
而与电容器相结合，变压器只是可以在电气隔离的情况下传输功率。
事实上，我们关心的是电路中的电气部件向电网输入直流电流的能力。
对于直接与电网连接的高频变压器型逆变器，普通的逆变桥无论是否有变压器，都能够向电网输送直流电流。
对于SMA逆变器，电容是桥的一部分。
变压器型逆变器的变压器设置在桥的电网侧，从而只能向电网提供交流电流(如Sunny Boy 5000TLHC和所有变压器型逆变器)。
即使逆变桥发生故障，也不可能向电网继续送入直流电流。
原因是逆变器中串连的两个双极继电器会在这种情况下切断与电网的连接，该方案应用于所有SMA无变压器型逆变器。
假设继电器失效，桥的短路会造成过流发生，逆变器中的过载保护(过载开关)仍会启动，并切断与电网的连接。
结论采用无隔离变压器型逆变器的光伏电站，具有发电量很高的优点。
就安全而言，完全可以与采用物理电气隔离装置的发电站相媲美。
由于内部采用了完善的人员保护装置，该装置的驱动由来自具有自动监测漏电电流功能的系统完成，保护能力更加理想。
在设计光伏电站时，要充分考虑如下几点：●选用绝缘好的光伏组件和电缆(Ⅱ级保护)●将光伏组件和/或者光伏组件边框与接地连接●选用具有完善故障电流检测、监控的无变压器型逆变器●注意电容与电网连接时，需监测送入电网的直流分量●当需要在电源接点进行故障电流检测时，应注意组件运行时的漏电电流（如设置漏电电流监测值为100mA或更高）●在对光伏发电站进行维修时，要断开逆变器由于光伏发电站投资回收周期主要取决于发电量，可见逆变器的转换效率尤为重要。
鉴于SMA系统的条件优势，无变压器型逆变器将在光伏市场的竞争中占有更加重要的地位。
