施耐德ATS22软启动器用户手册========================一、产品简介------------施耐德ATS22软启动器是一种用于控制三相异步电动机启动和停止的设备，它可以根据设定的参数，对电动机的电压进行平滑调节，从而实现电动机的柔和启动和停止，减少电网冲击和机械应力，提高设备的可靠性和寿命。

适用于额定功率为3至315千瓦的三相异步电动机。

内置了多种保护功能，如过载、过热、过流、短路、缺相、欠压、过压等。

支持多种控制方式，如本地控制、远程控制、串口通讯等。

支持多种工作模式，如标准模式、泵模式、扭矩控制模式等。

具有故障诊断功能，可以记录最近的四次故障信息，并提供故障代码和解决方法。

二、产品安装------------选择合适的安装位置，确保软启动器周围有足够的空间进行散热和维护。

按照软启动器的型号和电动机的额定电流，选择合适的电缆和接线方式。

按照软启动器上的接线图，将电源线、电动机线、控制线等正确地连接到软启动器上。

检查接线是否正确无误，无短路或接地故障。

通电后，检查软启动器上的显示屏是否正常工作，无故障提示。

三、产品参数------------ATS22软启动器有多种型号，其主要参数如下表所示：---型号 ---额定电流（A） ---额定功率（kW） ---尺寸（mm） -----------------------------------------------------------------ATS22D17S ---17 ---7.5 ---140x230x165 -------ATS22D32S ---32 ---15 ---140x230x165 -------ATS22D47S ---47 ---22 ---140x230x165 -------ATS22D62S ---62 ---30 ---140x230x165 -------ATS22D75S ---75 ---37 ---140x230x165 -------ATS22D88S ---88 ---45 ---140x230x165 -------ATS22C11S ---110 ---55 ---210x300x200 -------ATS22C14S ---140 ---75 ---210x300x200 -------ATS22C17S ---170 ---90 ---210x300x200 -------ATS22C21S ---210 ---110 ---210x300x200 -------ATS22C25S ---250 ---132 ---210x300x200 -------ATS22C32S ---320 ---160 ---210x300x200 -------ATS22C41S ---410 ---200 ---210x300x200 -------ATS22C48S ---480 ---250 ---210x300x200 -------ATS22C59S ---590 ---315 ---210x300x200 ----四、产品操作------------参数设置：通过液晶显示屏和按键，可以对软启动器的各种参数进行设置，如启动电压、启动时间、停止时间、工作模式、保护功能等。

景德镇陶瓷学院2014年第二学期基于施耐德软启动器的实验班级: 10 届机电一体化姓名: 程伟坚引言随着电力电子技术的快速发展，智能型软起动器得到广泛应用。

智能型软起动器是一种集软起动、软停车、轻载节能和多功能保护于一体的新颖电机控制装备，又称为Soft Starter。

它不仅实现在整个起动过程中无冲击而平滑的起动电机，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起动时间等。

此外，它还具有多种对电机保护功能，这就从根本上解决了传统的降压起动设备的诸多弊端。

本论文主要涉及施耐德AT01N206QN软启动器工作原理、内部结构、参数、电机的组合等。

关键词：软启动器施耐德组合目录引言 (2)1 前言 (4)2 软启动器原理 (4)2.1软启动器及其工作原理 (4)2.2软启动器启动方式 (4)2.3软启动器的四种运行状态 (5)2.4软启动器的四种停机方式 (6)2.5软启动器的接线方案 (7)3 软启动器硬件结构 (7)3.1软启动器硬件构成图 (7)3.1晶闸管的驱动电路 (8)4 施耐德软启动器 (9)4.1AST01N203QN软启动器 (9)4.2接线图 (10)4.3软启动器实验测试 (12)5 结束语 (15)参考文献 (15)1、前言软启动器是一种集软启动、软停车、轻载节能和多功能保护于一体的电机控制装备。

实现在整个启动过程中无冲击而平滑的启动电机，而且可根据电动机负载的特性来调节启动过程中的各种参数，如限流值、启动时间等。

主要是由串接于电源与被控电机之间的三相反并联闸管及其电子控制电路构成。

运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

2 软启动器原理2.1 软启动器及其工作原理软启动器是一种用来控制三相交流电动机的专用产品，它实现了交流电动机的软启动、软停车、轻载节能和多种保护，其功能完善，性能优越，能够满足工业电机控制的需要，是传统Y/△启动和自耦变压器启动控制方式的理想换代产品。

施耐德ATS22软启动器使用说明一、硬件安装1.施耐德ATS22软启动器应固定在安装板上，并通过适当长度的导轨固定在控制柜内。

2.电源线、电机线和控制线需按照规定的接线方法进行接线，确保安全可靠。

3.在安装过程中，应注意避免强电线路与弱电线路的相互干扰，避免引起故障。

二、参数配置1.在使用之前，应先对施耐德ATS22软启动器的参数进行配置。

2.配置参数包括电压、电流、启动方式、停止方式等，根据实际需求进行设置。

3.可通过编程软件或面板按键对参数进行配置，参数设置后需保存。

三、启动与停止1.启动：在配置好参数后，按下启动键，软启动器会根据配置参数进行相应的启动过程。

2.停止：按下停止键即可停止电动机的转动。

3.在运行过程中，可以通过面板按键或远程控制进行启动和停止的操作。

四、维护与保养1.定期检查：定期检查施耐德ATS22软启动器的连接线路是否松动，检查电源线、电机线和控制线的接线是否正常。

2.清洁保养：定期对软启动器进行清洁保养，确保设备的可靠性。

3.注意事项：在维护保养过程中，需要切断电源，确保安全操作。

五、故障排除1.施耐德ATS22软启动器使用过程中可能出现故障，可根据显示屏上的故障代码和说明进行排除。

2.常见故障包括过载、过热、短路等，应按照指示进行处理，确保设备的正常运行。

施耐德ATS22软启动器的使用说明以上述内容为主进行详细介绍，通过硬件安装、参数配置、启动与停止、维护与保养以及故障排除等方面的说明，用户可以更好地了解和使用施耐德ATS22软启动器，确保设备的正常运行。

同时，用户在使用过程中应注意安全操作，保持设备的良好状态。

施奈德软启动器的工作原理施奈德软启动器（Schneider Soft Starter）是一种用于起动和停止三相异步电动机的设备。

它能够通过控制电流来实现电动机的平稳起动和停止，从而保护电动机和相关设备。

施奈德软启动器主要由电流传感器、电子控制器和功率电子器件等组成。

其工作原理如下：首先，当电动机需要启动时，施奈德软启动器会监测电动机电流，并根据设定的参数和启动曲线来控制电流的变化。

在起动过程中，起动曲线通常是一个斜坡，电流的变化也是逐渐增加。

其次，施奈德软启动器通过内部的电子控制器来控制功率电子器件的开关。

功率电子器件通常是可控硅（SCR）或可控整流器（IGBT）等，它们可以控制电流的大小和流向。

在软启动器中，通常会使用二极管整流器将交流电源转换为直流电源，然后再通过逆变器将直流电源转换为交流电源，以控制电动机的转速。

当软启动器开始工作时，控制器会逐渐增加开关的脉冲宽度，从而逐渐增加电流的大小，实现电动机的平稳起动。

通过逐渐增加电流的方式，电动机的起动过程可以更加平缓，减少了起动冲击对电动机和相关设备的损坏。

同时，施奈德软启动器还能通过控制电流的相位来实现转向功能。

在启动过程中，通过改变电流的相位，软启动器可以控制电动机的转向。

此外，软启动器还可以提供过载保护、短路保护、失压保护等功能，以确保电动机的安全运行。

当电动机需要停止时，施奈德软启动器会逐渐降低电流，并最终将电流降低到零，实现电动机的平稳停止。

通过逐渐降低电流的方式，软启动器可以减少电动机突然停止对设备的冲击，保护设备的安全性。

总结起来，施奈德软启动器通过控制电流的大小和相位来实现电动机的平稳启动和停止，从而保护电动机和相关设备的安全运行。

其工作原理主要涉及电流传感器、电子控制器和功率电子器件等组件的协作工作，通过逐渐增加或减少电流的方式实现启动和停止的过程。

Altistart 48软起动－软停止单元用户手册User's Manual中文23中文目录起动器设置步骤4出厂配置6初步建议7技术规格8操作建议9起动器-电机组合12尺寸18安装建议20壁挂式或落地式安装的壳体21电源端子22控制端子27连线/RUN-STOP 命令28应用接线图29热保护39显示组件及编程43远程操作盘选件46设定菜单 (Set)47保护菜单 (PrO)52高级设定菜单 (drC)56I/O 菜单 (IO)60第二电机参数菜单 (St2)64通讯菜单 (COP)68参数显示菜单 (SUP)70兼容性表73维护74故障、原因、处理方法75配置/设定值表80中文起动器设置步骤1、Altistart 48 的交货•检查印在标签上的起动器型号与定单相对应的提货单上标注的型号是否一致。

•打开Altistart 48的包装，确认在运输过程中没有发生损坏。

2、根据20页和21页上的指导安装 Altistart 483、按如下步骤连接 Altistart 48:•控制线路电源 (CL1 - CL2)，确保电源断开•主电源 (1/L1 - 3/L2 - 5/L3)，确保电源断开•电机 (2/T1 - 4/T2 - 6/T3)，确保电机电压与电源电压匹配注意: 如果使用旁路接触器，应将其连接到电源端的 L1, L2, L3 和 Altistart 48 上的端子 A2, B2, C2 上。

见30 页图。

如果在电机三角形绕组中使用 ATS48•••Q，应遵循 10、11 页的说明以及 31 页的图示。

ATS48 电力部件框图进线电源2/T1 4/T2 6/T3电机A2 B2 C2起动器旁路45中文起动器设置步骤控制端子的出厂配置:连接RUN (运行) 和STOP (停止) 命令，如有必要还应连接其他输入/输出端子。

Stop 为 1 (通) 且RUN 为 1 (通): 起动命令。

Stop 为 0 (断) 且RUN 为 1 或0: 停机命令。

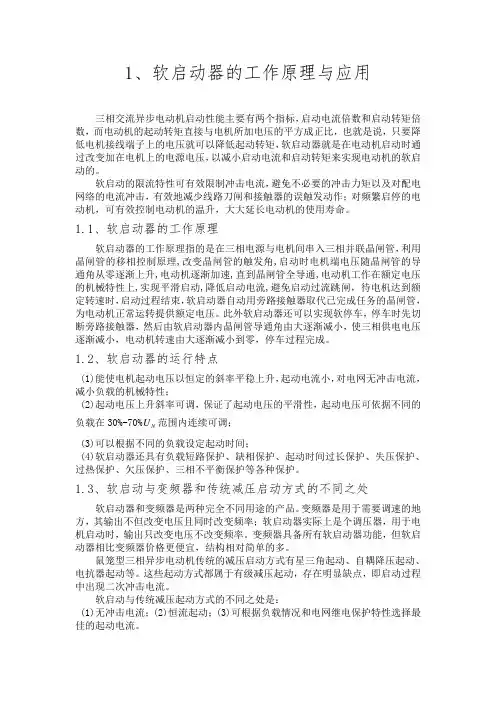

1、软启动器的工作原理与应用三相交流异步电动机启动性能主要有两个指标，启动电流倍数和启动转矩倍数，而电动机的起动转矩直接与电机所加电压的平方成正比，也就是说，只要降低电机接线端子上的电压就可以降低起动转矩，软启动器就是在电动机启动时通过改变加在电机上的电源电压，以减小启动电流和启动转矩来实现电动机的软启动的。

软启动的限流特性可有效限制冲击电流，避免不必要的冲击力矩以及对配电网络的电流冲击，有效地减少线路刀闸和接触器的误触发动作；对频繁启停的电动机，可有效控制电动机的温升，大大延长电动机的使用寿命。

1.1、软启动器的工作原理软启动器的工作原理指的是在三相电源与电机间串入三相并联晶闸管，利用晶闸管的移相控制原理,改变晶闸管的触发角,启动时电机端电压随晶闸管的导通角从零逐渐上升,电动机逐渐加速,直到晶闸管全导通,电动机工作在额定电压的机械特性上,实现平滑启动,降低启动电流,避免启动过流跳闸，待电机达到额定转速时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压。

此外软启动器还可以实现软停车，停车时先切断旁路接触器，然后由软启动器内晶闸管导通角由大逐渐减小，使三相供电电压逐渐减小，电动机转速由大逐渐减小到零，停车过程完成。

1.2、软启动器的运行特点(1)能使电机起动电压以恒定的斜率平稳上升，起动电流小，对电网无冲击电流，减小负载的机械特性；(2)起动电压上升斜率可调，保证了起动电压的平滑性，起动电压可依据不同的U范围内连续可调；负载在30%-70%N(3)可以根据不同的负载设定起动时间；(4)软启动器还具有负载短路保护、缺相保护、起动时间过长保护、失压保护、过热保护、欠压保护、三相不平衡保护等各种保护。

1.3、软启动与变频器和传统减压启动方式的不同之处软启动器和变频器是两种完全不同用途的产品。

变频器是用于需要调速的地方，其输出不但改变电压且同时改变频率；软启动器实际上是个调压器，用于电机启动时，输出只改变电压不改变频率。

施耐德软启动参数设置
 施耐德软启动
 ATS 48施耐德软起动器- 软停止单元是一种有 6 个晶闸管的控制器，它们用于电流范围在17至1200A［1］范围内的三相鼠笼式异步电机的力矩控制软起动和软停机。

 它提供带有机器和电机保护功能的软起动和减速功能，同时还具备与控制系统通讯的功能。

这些功能是设计用于离心机、泵、风机、压缩机以及输送机等应用场合，这些机器大多数用于建筑、食品饮料及化学工业中。

 性能描述
 ■电压：230.。

415 V / 208.。

690 V - 50/60 Hz
 ■通过ATS48的转矩控制系统（TCS专利）
 ■电机的热保护。

摘要：施耐德Altistart 48软启动器以体积小，转矩可以调节、启动平稳、冲击小并具有软停机功能等优点得到了越来越多的应用，本文简要介绍了目前施耐德Altistart 48软启动器的类型及它们的特点。

关键词：软启动冲击电流选择应用低压软启动器以体积小，转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多的应用，大有取代传统的自耦减压、星－角等启动器的趋势。

由于软启动器是近年来新发展起来的启动设备，在设计、安装、调试和使用方面还缺少指导性的规范与规程。

我们在软启动器的安装、调试工作中也遇到了一些实际技术问题。

例如：不同启动负载软启动器的选型、软启动冲击电流与过流保护定值的配合、软启动设备容量与变压器容量的关系等问题。

1、施耐德Altistart 48低压软启动器简介简介：施耐德Altistart 48软起动器是由六个晶闸管组成的软起-软停单元，可控制三相异步电机的起动和停止。

采用施耐德独一无二的专利转矩控制方式，性能卓越，适合重载大力矩起动。

电流及其他多参数的实时监控，无须热继，保护完善可靠。

操作盘参数设定，简洁明了。

支持Modbus/profibus等多种其他通讯。

1．1技术说明：两个系列Q系列：230V 和 415VY系列：208V 和 690V 额定电流：17~1200A 全系列产品进线端子统一，位于模块顶部，方便接线。

全系列产品提供旁路接线端子，位于模块底部，三个电机端子，三个旁路端子。

施耐德Altistart 48软启动器可以控制：旁路接触器进线接触器（由 RUN 命令）由散热器温度控制模块内部风扇内部集成 Modbus 与其他网络和总线连接(可选件) Profibus 独一无二的转矩控制方式第二电机参数配置通过逻辑输入强迫本地控制屏蔽所有保护功能在特殊情况下强制运行 (eg: 排烟 )复位所有可复位故障( 包括热故障 )通过逻辑输入口强迫自由停车自动再起动捕捉旋转负载由密码保护参数设定电机内三角型连接（ Q 系列） 1.2应用场合：离心机械 , 压缩机和输送机械可与变频器一同组成系统－－ATV38 泵控系统提供电机控制避免机械损伤和水锤。

施耐德ATS22软启动器使用说明施耐德ATS22软启动器是一种高科技的电器，是用来控制电机启动和运转的，具有防止过载、电压不稳定、欠电压等问题的功能，可保护电器的安全，延长其使用寿命。

第一步：初始设置在安装ATS22软启动器之前，需要先做一些设置以确保电器的正常运行。

首先需要确保电器的安装位置水平稳定，然后按照说明书的步骤连接电源和电机。

接着，需要进行ATS22的初始设置。

首先需要设置行程量（FLC、FLC从0到100，在小于FLC时电流会逐渐增大）以及预警保护等级（有1~6级可选，级别越高保护越强）等。

第二步：启动启动ATS22软启动器之后，需要进行一些电机的监测和运行。

首先需要检查电机的运转情况，确保电机运转平稳、电流不超过额定电流、电压不超过额定电压等。

如果出现问题，需要及时关机进行维修或调试。

同时，需要注意对电器的保护。

ATS22软启动器有多种功能，例如内部保护、控制和监控等。

需要保持电器处于最佳状态，避免电路短路、损坏等情况的发生。

第三步：调试和维护调试和维护是ATS22软启动器的重要工作，可确保电器始终处于良好状态。

调试可根据不同电机的特性选择不同启动方式，以达到最佳的效果，例如定扭矩加速、恒扭矩加速、恒力矩启动等。

同时，还需要对电器进行维护。

例如定期检查电路的状态，清洁连接部位，检查电机连接情况等。

保持电器的清洁干燥，确保电路线路无故障，可延长电器的使用寿命。

总结施耐德ATS22软启动器是一款功能强大、安全可靠的电器。

在使用过程中，需要注意初次设置、启动、调试和维护等过程。

通过这些步骤，可以确保电器始终处于最佳状态，为产线的运行提供有力的保障。

软启动器工作原理与作用软启动器是一种用于启动电动机的装置，它通过控制电动机的电流和电压，实现电动机的平稳启动和保护。

软启动器可以在启动过程中逐渐增加电动机的电流和电压，避免了电动机在启动瞬间产生的大电流冲击和启动时的机械冲击，从而延长了电动机的使用寿命，提高了系统的可靠性。

软启动器的主要工作原理是通过控制电动机的起始电流和起始电压，实现电动机的平稳启动。

在启动过程中，软启动器通过逐渐增加电流和电压的方式，让电动机缓慢加速，避免了电动机在启动瞬间产生的大电流冲击。

软启动器通常使用电子器件（如可控硅等）来控制电流和电压的变化，通过调节触发角来控制电动机的启动过程。

软启动器的作用主要体现在以下几个方面：1. 减少启动冲击：软启动器可以逐渐增加电动机的电流和电压，避免了电动机在启动瞬间产生的大电流冲击，减少了对电网和电动机的冲击，降低了设备的损坏风险。

2. 保护电动机：软启动器可以通过控制电流和电压的变化，保护电动机免受过电流、过电压等异常工作状态的影响。

软启动器可以监测电动机的运行状态，当浮现异常情况时，及时采取保护措施，避免电动机的损坏。

3. 延长电动机寿命：软启动器的平稳启动过程可以减少电动机的机械冲击，降低电动机的振动和噪声，从而延长电动机的使用寿命。

4. 节约能源：软启动器可以通过控制电流和电压的变化，实现电动机的高效启动。

在启动过程中，软启动器可以根据电动机的负载情况，调整电流和电压的输出，以达到节约能源的目的。

总之，软启动器通过控制电流和电压的变化，实现电动机的平稳启动和保护，减少启动冲击、保护电动机、延长电动机寿命和节约能源。

在各类电动机的启动过程中，软启动器发挥着重要的作用，提高了系统的可靠性和稳定性。
