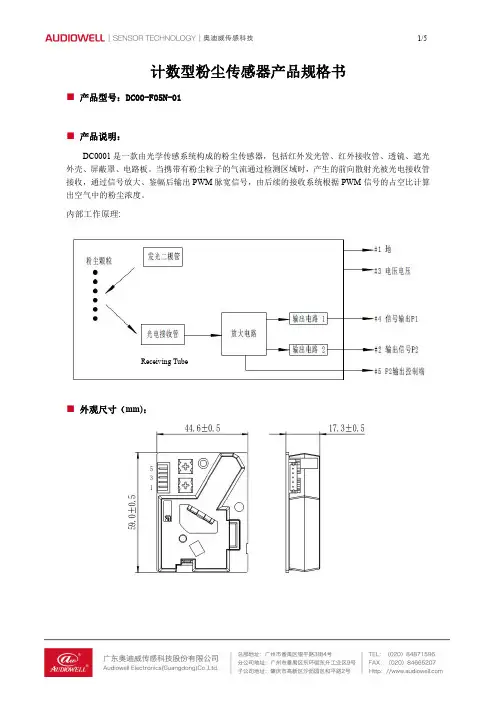

计数型粉尘传感器产品规格书■产品型号：DC00-F05N-01■产品说明：DC0001是一款由光学传感系统构成的粉尘传感器，包括红外发光管、红外接收管、透镜、遮光外壳、屏蔽罩、电路板。
当携带有粉尘粒子的气流通过检测区域时，产生的前向散射光被光电接收管接收，通过信号放大、鉴幅后输出PWM 脉宽信号，由后续的接收系统根据PWM 信号的占空比计算出空气中的粉尘浓度。
内部工作原理:■外观尺寸（mm)：Receiving Tube■端子连接图：引脚序号符号引脚定义#1GND地线#2P2输出（P2）#3Vcc电源输入Input（5VDC，90mA）#4P1输出（P1)#5NC P2控制端说明：1、输出脚P1：此脚位为普通输出脚位，灵敏度已预设定，最小粒子检出能力为1μm；2、输出脚P2：此脚位为可调输出脚位，灵敏度可通过控制脚来调整，默认为P1脚输出的2.5倍，即最小粒子检出能力为2.5μm；3、控制脚#5：通过在此脚与GND间加一个电阻可调整P2的最小粒子检出水平，调整电阻值可调整P2的灵敏度。
控制脚接地电阻值输出脚P2的敏感度NULL默认敏感度（2.5μm以上）150K半敏感（2μm以上）27K与输出脚P1具有相同的敏感度■电气性能参数：⑴绝对最大额定参数(T=25℃)参数符号范围单位电源电压Vcc-0.3to+7V工作温度Topr-10to45℃存储温度Tstg-30to60℃工作湿度Hopr0to95%RH存储湿度Hstg0to95%RH⑵传感器特性曲线传感器特性曲线注：低脉冲率：RT=LT/UT*100%（低脉冲率=低脉冲所占时间/单位时间*100%）脉宽输出波形PWM⑶传感器操作参数编号项目内容1动作电源电压DC5V±5％（CN1:Pin1=GND,Pin3=+5V）纹波电压30mV以下2消耗电流90mA3尺寸W59×H45×D18（mm）4质量约24g5检知粒子直径约1μm以上6检知浓度范围0~8000pcs/283ml7输出方式负逻辑脉冲输出。
粉尘传感器/灰尘传感器安全操作及保养规程1. 引言粉尘传感器/灰尘传感器是一种用于检测空气中粉尘浓度的设备。
为确保该设备的正常运行，保障工作人员的安全，并延长设备的使用寿命，本文档提供了粉尘传感器/灰尘传感器的安全操作及保养规程。
2. 安全操作规程2.1 穿戴个人防护装备在操作粉尘传感器/灰尘传感器之前，工作人员应当穿戴合适的个人防护装备，包括但不限于安全眼镜、防护口罩和手套。
这些防护装备可有效阻挡空气中粉尘颗粒的进入，降低对身体的伤害。
2.2 避免直接接触传感器在操作传感器时，避免直接接触传感器表面。
如果需要进行维护或更换传感器，请按照设备说明书或相关维护手册进行操作。
2.3 避免粉尘积聚在使用粉尘传感器/灰尘传感器时，应尽量避免粉尘的积聚。
定期清洁传感器表面，有助于维持其正常的工作状态。
2.4 遵循操作指南在操作粉尘传感器/灰尘传感器时，务必遵循设备的操作指南。
严格按照设备说明书中的要求进行操作，避免操作失误造成不必要的损坏或事故。
3. 保养规程3.1 定期清洁传感器为确保粉尘传感器/灰尘传感器的准确性和灵敏度，建议定期清洁传感器表面。
清洁过程中，应使用柔软的布料和无腐蚀性的清洁剂，轻轻擦拭传感器表面，并确保传感器完全干透后再重新使用。
3.2 定期校准设备为了保持粉尘传感器/灰尘传感器的准确性，建议定期对设备进行校准。
校准周期根据设备的具体要求或使用环境的特殊情况来确定。
在校准过程中，请严格按照设备说明书中的要求进行操作。
3.3 避免过度曝光在使用粉尘传感器/灰尘传感器时，应尽量避免曝光于过高或过低的温度、湿度等环境条件中。
过度曝光可能会对设备的功能和寿命产生不利影响。
3.4 定期检查设备连接定期检查粉尘传感器/灰尘传感器与设备之间的连接，确保连接稳固可靠。
如发现松动或连接异常，请及时调整或更换。
4. 总结通过遵循粉尘传感器/灰尘传感器的安全操作规程以及定期保养设备，可以有效确保设备的正常运行，延长使用寿命，并保障工作人员的安全。

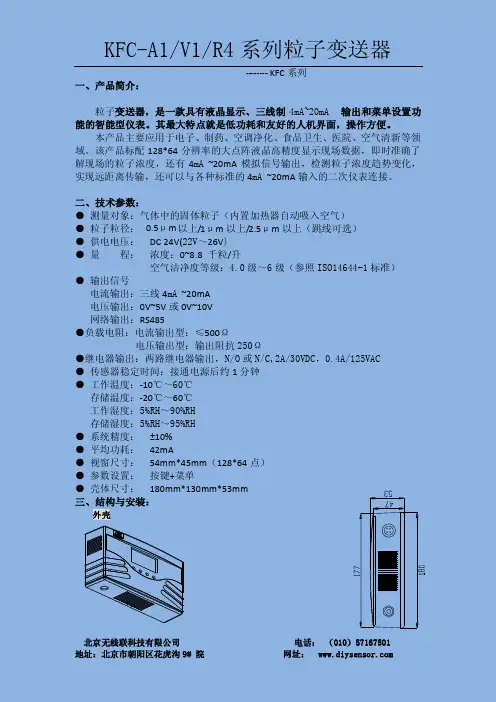

粉尘浓度传感器一、粉尘浓度传感器用途粉尘浓度传感器主要用于矿山、水泥厂等粉尘作业场所总粉尘浓度的连续监测。
是为了满足现有煤矿监测井下粉尘浓度利用激光散射原理开发的高科技传感器，能够在自然风流状态下实时的、就地、连续不间断的监测显示井下粉尘浓度，同时输出与洒水喷雾的降尘装置开关量信号，实现了测尘降尘的最佳效果。
二、技术特点（1）额定工作电流小，大大减轻了分站电源的负担，并可安装在距分站更远的位置，在额定采样流量的<--重庆-->情况下，整机额定工作电流≤120mA，最大工作电流≤180mA；（2）输入电压范围宽，可适用于煤矿井下各种分站，仪器在输入电压12Ｖ～24ＶＤＣ(本安电源)的范围内均能正常工作；（3）测量精度高：采用分段式控制算法，根据不同的浓度大小自动采用不同的比例系数计算，同时增加了温度补偿功能，提高了测量的精度；（4）具有自动校准零点功能，并可设置校准零点漂移的时刻；（5）具有软启动模式的功能，减小了仪器启动时对供电电源的冲击，最大启动电流≤130mA；（6）具有在线标定的功能，可用CCZ-1000型直读式测尘仪在线直接标定；（7）测量量程可根据需要设定为0－500mg/m3或0－1000 mg/m3；（8）可测量瞬时粉尘浓度或平均粉尘浓度，平均粉尘浓度的测量时间可在1～3600秒范围内任意选择。
三、主要仪器：1、GCG1000型粉尘浓度传感器GCG1000型粉尘浓度传感器采用光散射原理直接测量总粉尘浓度，测定数据就地显示，同时输出与矿井安全监测监控系统相适应的频率、电流信号(二种信号任选一种)，供监测系统处理，是固定安装在作业场所的监测仪器。
由采样头、检测装置、单片机系统及抽气系统组成。
适用于煤矿及其它粉尘等有爆炸危险性的环境中进行现场连续监测总粉尘浓度。
能准确、及时地反映粉尘作业场所中粉尘的污染状况。
技术参数测量范围0.1～1000mg/m3测量误差±15%输出信号200～1000Hz、1～5mA采样流量2L/min电源12-18 V DC外形尺寸300×250×300mm重量7kg2、GCG500粉尘浓度传感器GCG500粉尘浓度传感器采用光散射原理直接测量总粉尘浓度，测定数据就地显示，同时输出与矿井安全监测监控系统相适应的频率、电流信号(二种信号任选一种)，供监测系统处理，是固定安装在作业场所的监测仪器。

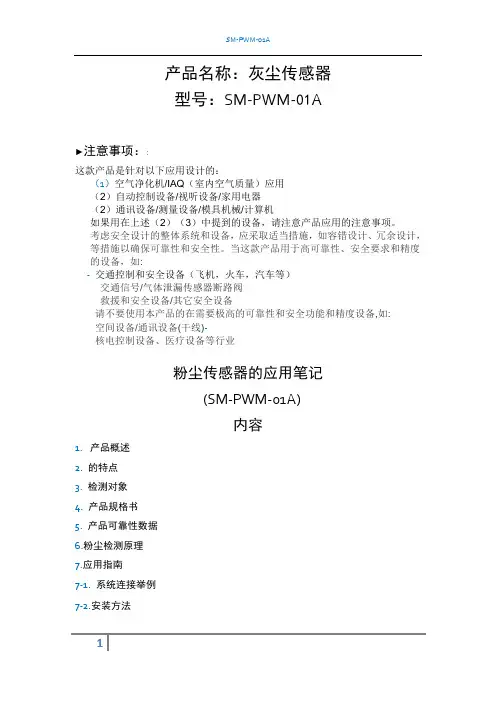

产品名称：灰尘传感器型号：SM-PWM-01A►注意事项：:这款产品是针对以下应用设计的：（1）空气净化机/IAQ（室内空气质量）应用（2）自动控制设备/视听设备/家用电器（2）通讯设备/测量设备/模具机械/计算机如果用在上述（2）（3）中提到的设备，请注意产品应用的注意事项。
考虑安全设计的整体系统和设备，应采取适当措施，如容错设计、冗余设计，等措施以确保可靠性和安全性。
当这款产品用于高可靠性、安全要求和精度的设备，如:- 交通控制和安全设备（飞机，火车，汽车等）交通信号/气体泄漏传感器断路阀救援和安全设备/其它安全设备请不要使用本产品的在需要极高的可靠性和安全功能和精度设备,如:空间设备/通讯设备(干线)-核电控制设备、医疗设备等行业粉尘传感器的应用笔记(SM-PWM-01A)内容1.产品概述2. 的特点3. 检测对象4. 产品规格书5. 产品可靠性数据6.粉尘检测原理7.应用指南7-1. 系统连接举例7-2.安装方法7-3.安装结构和注意事项7-4. 软件编程和校准方法7-5.灰尘和香烟烟雾的检测7-6. 其他注意事项8.特性数据9. 安装方法10. 尺寸和配置1.产品概述灰尘传感器“SM-PWM-01A”说明书包含传感器的使用方法，使用注意事项，特征参数等，为用户提供参考用它设计设备时，请参阅本文件，并评估实际使用条件下环境。
2.SM-PWM-01A 的特点●紧凑、薄型封装（W59x H45x D20mm）●应用PWM（脉冲宽度测量）输出，该设备可以检测单个屋子内的灰尘浓度。
●能够分辨香烟烟雾(小的粒子:P1)和室内尘土浓度(大粒度:P2)可以被辨识出来。
3. 检测和应用对象●室内灰尘浓度●香烟烟雾●空气净化机●空调4.特性编号项目内容1 e输入电压DC 5V ±5% (CN1:Pin1=GND, Pin3=+5V),Ripple:< 30mV2耗电流< 100mA ±10%3 工作温度，湿度- 10 ~ 45℃, under 95%RH (不能超过规定湿度)4 贮存温度- 30 ~ 60℃5 尺寸W 59 X H45 X D20 (mm) max6 重量~ 30g7 检测颗粒物尺寸> 1㎛8检测颗粒物浓度香烟浓度1.5pcs/10m3(粒子计数器40,000~800,000,at 1㎛, 烟雾0.01~ 2.0mg/m3)9 信号输出负面逻辑脉冲输出高电平: > 4.5V, 低电平: <0.7V输入阻抗200㏀, 上拉电阻Pull-Up 10㏀)推荐工作条件:测量低脉冲占空比推荐工作方法: 30秒移动平均10 最小启动时间上电后一分钟.(加热器稳定时间)5.可靠性编号试验项测试条件检测标准样品数: n缺陷数: C1 跌落试验非故意地把传感器从70厘米高的地方, 跌落到硬木制板,，四次或三次，随机方向。
粉尘传感器安全操作及保养规程粉尘传感器是工业生产环境中常用的一种设备，用于检测空气中的粉尘含量。
为了保障设备的正常运行和保护操作者的安全和健康，以下是粉尘传感器的安全操作及保养规程。
安全操作规程1.绝对禁止在高温或潮湿环境下使用粉尘传感器，特别是在腐蚀性强、易燃或易爆的环境中更应尽量避免使用。
2.在使用中，一定要仔细阅读粉尘传感器的使用说明书，了解设备的性能与使用规范。
3.在使用和连接传感器的时候，一定要关注电气设备运行状况，避免传感器与电源电压不符造成的短路等事故。
4.在区域内部署粉尘传感器时，应将其安装于出风口上游位置附近，以保证检测到粉尘在进入员工呼吸道之前。
5.进行传感器维护、升级及更换部件时，必须确保设备已经停止工作并且已经切断了所有电源和气源。
拆卸和清洗设备时，必须佩戴安全防护用品，如口罩、手套等。
6.保持传感器的清洁，避免尘埃等杂物进入设备内部，影响检测的精度。
保养规程在日常使用和维护过程中，粉尘传感器需要做出以下保养：1. 仔细清洁粉尘传感器清洗传感器和其它设备部件是良好维护的一部分。
确保设备完成了暂停操作，然后使用气泡垫或离心风扇小心地清洗传感器。
请勿用水或其他液体清洁传感器。
清洁操作时不可将气泡垫或离心风扇插入粉尘传感器管口。
2. 经常更换设备内部部件传感器的管道和连接部件等接口和连接部件需要经常检查确保紧固牢固，并定期更换。
正确的连接方法可以保证设备的精度和稳定性。
3. 检测传感器检测精度传感器的精度和准确度可能随着使用寿命的过度而逐渐降低。
建议经常检测粉尘传感器检测结果准确度，并根据检测记录的结果，合理调整设备的设置和操作。
4. 良好的保养清单建立良好的设备保养清单，包含粉尘传感器的使用和检查细节，并约定定期检查的时间和计划。
定期的维护可以保证设备在整个运行周期中处于最高的状态，延长设备的使用寿命和降低设备维护成本。
总结粉尘传感器是工业生产环境中必备的一个设备。
在保证设备正常使用的同时，也必须关注它的安全操作和正确的维护方法，精心维护，让设备处于良好的运行状态及保障工人的安全和健康。
专利名称：一种粉尘传感器
专利类型：实用新型专利
发明人：邬兴业,张伯儒
申请号：CN201721186179.X 申请日：20170915
公开号：CN207198001U
公开日：
20180406
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种粉尘传感器，包括金属电极，所述金属电极的外壁上包覆有合金绝缘层，所述金属电极的一端的端面裸露；所述金属电极的该裸露的端面上设有用于连接电极引出线的引出线连接部，所述的引出线连接部与所述的金属电极电连接。
本实用新型所述的粉尘传感器，用于输出用于检测粉尘浓度的电流信号，且适于在钢厂、有色金属冶炼等工厂的具有强腐蚀介质的生产环境中使用。
申请人：北京帕克莱斯分析仪器有限公司
地址：100068 北京市丰台区马家堡路55号3-319
国籍：CN
代理机构：济南舜源专利事务所有限公司
代理人：刘晓政
更多信息请下载全文后查看。

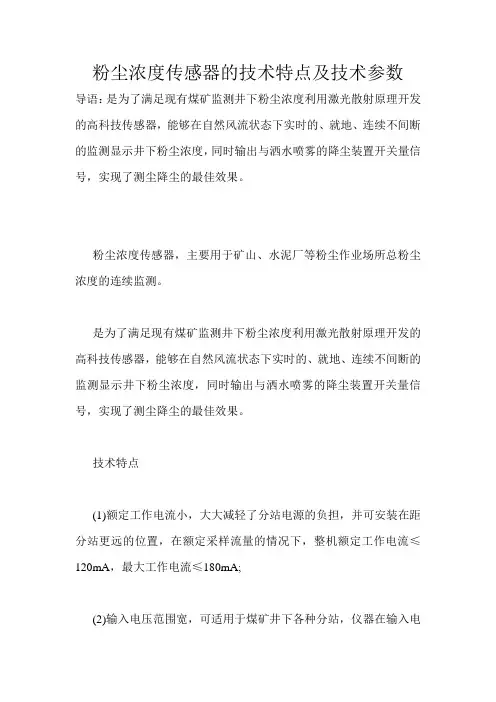

粉尘浓度传感器的技术特点及技术参数导语：是为了满足现有煤矿监测井下粉尘浓度利用激光散射原理开发的高科技传感器，能够在自然风流状态下实时的、就地、连续不间断的监测显示井下粉尘浓度，同时输出与洒水喷雾的降尘装置开关量信号，实现了测尘降尘的最佳效果。
粉尘浓度传感器，主要用于矿山、水泥厂等粉尘作业场所总粉尘浓度的连续监测。
是为了满足现有煤矿监测井下粉尘浓度利用激光散射原理开发的高科技传感器，能够在自然风流状态下实时的、就地、连续不间断的监测显示井下粉尘浓度，同时输出与洒水喷雾的降尘装置开关量信号，实现了测尘降尘的最佳效果。
技术特点(1)额定工作电流小，大大减轻了分站电源的负担，并可安装在距分站更远的位置，在额定采样流量的情况下，整机额定工作电流≤120mA，最大工作电流≤180mA;(2)输入电压范围宽，可适用于煤矿井下各种分站，仪器在输入电压12V～24VDC(本安电源)的范围内均能正常工作;(3)测量精度高：采用分段式控制算法，根据不同的浓度大小自动采用不同的比例系数计算，同时增加了温度补偿功能，提高了测量的精度;(4)具有自动校准零点功能，并可设置校准零点漂移的时刻;(5)具有软启动模式的功能，减小了仪器启动时对供电电源的冲击，最大启动电流≤130mA;(6)具有在线标定的功能，可用CCGZ-1000型直读式测尘仪在线直接标定;(7)测量量程可根据需要设定为0-500mg/m3或0-1000mg/m3;(8)可测量瞬时粉尘浓度或平均粉尘浓度，平均粉尘浓度的测量时间可在1～3600秒范围内任意选择。
主要技术参数(1)总粉尘浓度测量范围：0mg/m3～500mg/m3或0mg/m3～1000mg/m3;(2)测量误差：≤15%;(3)输出信号：200Hz～1000Hz;1mA～5mA;(4)工作电压：12V～24VDC(本安电源);(5)最大传输距离：1500m;(6)外形尺寸：265mm×200mm×190mm;(7)重量：10kg。

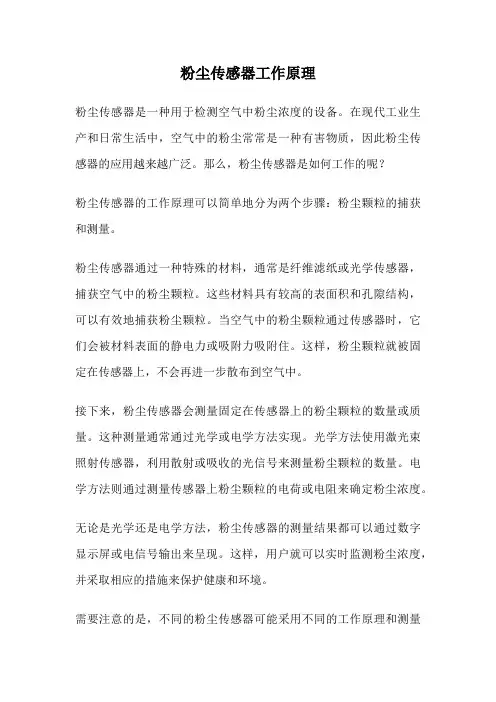

粉尘传感器工作原理粉尘传感器是一种用于检测空气中粉尘浓度的设备。
在现代工业生产和日常生活中，空气中的粉尘常常是一种有害物质，因此粉尘传感器的应用越来越广泛。
那么，粉尘传感器是如何工作的呢？粉尘传感器的工作原理可以简单地分为两个步骤：粉尘颗粒的捕获和测量。
粉尘传感器通过一种特殊的材料，通常是纤维滤纸或光学传感器，捕获空气中的粉尘颗粒。
这些材料具有较高的表面积和孔隙结构，可以有效地捕获粉尘颗粒。
当空气中的粉尘颗粒通过传感器时，它们会被材料表面的静电力或吸附力吸附住。
这样，粉尘颗粒就被固定在传感器上，不会再进一步散布到空气中。
接下来，粉尘传感器会测量固定在传感器上的粉尘颗粒的数量或质量。
这种测量通常通过光学或电学方法实现。
光学方法使用激光束照射传感器，利用散射或吸收的光信号来测量粉尘颗粒的数量。
电学方法则通过测量传感器上粉尘颗粒的电荷或电阻来确定粉尘浓度。
无论是光学还是电学方法，粉尘传感器的测量结果都可以通过数字显示屏或电信号输出来呈现。
这样，用户就可以实时监测粉尘浓度，并采取相应的措施来保护健康和环境。
需要注意的是，不同的粉尘传感器可能采用不同的工作原理和测量方法。
例如，某些粉尘传感器可以根据粉尘颗粒的大小进行分类，从而提供更详细的粉尘浓度信息。
此外，由于粉尘传感器的工作原理和测量方法的不同，其适用范围和精确度也可能有所差异。
粉尘传感器通过捕获和测量空气中的粉尘颗粒来实现对粉尘浓度的监测。
它们的工作原理可以简单地概括为粉尘颗粒的捕获和测量。
粉尘传感器的应用领域广泛，对于保护人类健康和环境至关重要。
通过不断改进和创新，粉尘传感器的性能和精确度将进一步提高，为人们提供更好的粉尘监测服务。
