实验一材料在轴向拉伸、压缩时的力学性能一、实验目的1.测定低碳钢在拉伸时的屈服极限σs、强度极限σb、延伸率δ和断面收缩率 。
2.测定铸铁在拉伸以及压缩时的强度极限σb。
3.观察拉压过程中的各种现象,并绘制拉伸图。
4.比较低碳钢(塑性材料)与铸铁(脆性材料)机械性质的特点。
二、设备及仪器1.电子万能材料试验机。
2.游标卡尺。
图1-1 CTM-5000电子万能材料试验机电子万能材料试验机是一种把电子技术和机械传动很好结合的新型加力设备。
它具有准确的加载速度和测力范围,能实现恒载荷、恒应变和恒位移自动控制。
由计算机控制,使得试验机的操作自动化、试验程序化,试验结果和试验曲线由计算机屏幕直接显示。
图示国产CTM -5000系列的试验机为门式框架结构,拉伸试验和压缩试验在两个空间进行。
图1-2 试验机的机械原理图试验机主要由机械加载(主机)、基于DSP的数字闭环控制与测量系统和微机操作系统等部分组成。
(1)机械加载部分试验机机械加载部分的工作原理如图1-2所示。
由试验机底座(底座中装有直流伺服电动机和齿轮箱)、滚珠丝杠、移动横梁和上横梁组成。
上横梁、丝杠、底座组成一框架,移动横梁用螺母和丝杠连接。
当电机转动时经齿轮箱的传递使两丝杠同步旋转,移动横梁便可水平向上或相下移动。
移动横梁向下移动时,在它的上部空间由上夹头和下夹头夹持试样进行拉伸试验;在它的下部空间可进行压缩试验。
(2)基于DSP的数字闭环控制与测量系统是由DSP平台;基于神经元自适应PID算法的全数字、三闭环(力、变形、位移)控制系统;8路高精准24Bit 数据采集系统;USB1.1通讯;专用的多版本应用软件系统等。
(3) 微机操作系统试验机由微机控制全试验过程,采用POWERTEST 软件实时动态显示负荷值、位移值、变形值、试验速度和试验曲线;进行数据处理分析,试验结果可自动保存;试验结束后可重新调出试验曲线,进行曲线比较和放大。
可即时打印出完整的试验报告和试验曲线。

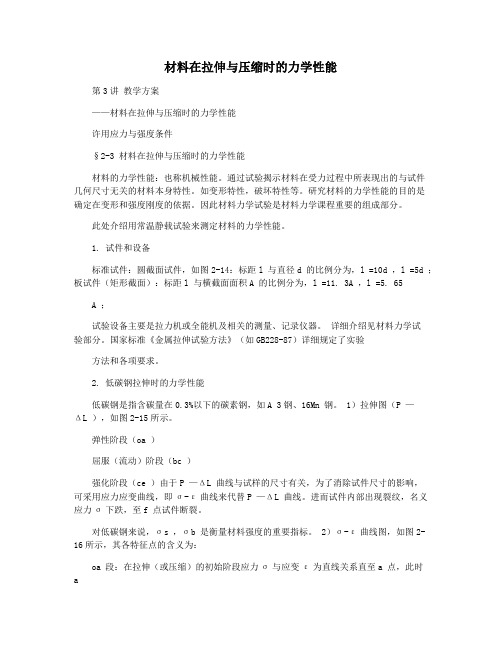

材料在拉伸与压缩时的力学性能第3讲教学方案——材料在拉伸与压缩时的力学性能许用应力与强度条件§2-3 材料在拉伸与压缩时的力学性能材料的力学性能:也称机械性能。
通过试验揭示材料在受力过程中所表现出的与试件几何尺寸无关的材料本身特性。
如变形特性,破坏特性等。
研究材料的力学性能的目的是确定在变形和强度刚度的依据。
因此材料力学试验是材料力学课程重要的组成部分。
此处介绍用常温静载试验来测定材料的力学性能。
1. 试件和设备标准试件:圆截面试件,如图2-14:标距l 与直径d 的比例分为,l =10d ,l =5d ;板试件(矩形截面):标距l 与横截面面积A 的比例分为,l =11. 3A ,l =5. 65A ;试验设备主要是拉力机或全能机及相关的测量、记录仪器。
详细介绍见材料力学试验部分。
国家标准《金属拉伸试验方法》(如GB228-87)详细规定了实验方法和各项要求。
2. 低碳钢拉伸时的力学性能低碳钢是指含碳量在0.3%以下的碳素钢,如A 3钢、16Mn 钢。
1)拉伸图(P —ΔL ),如图2-15所示。
弹性阶段(oa )屈服(流动)阶段(bc )强化阶段(ce )由于P —ΔL 曲线与试样的尺寸有关,为了消除试件尺寸的影响,可采用应力应变曲线,即σ-ε曲线来代替P —ΔL 曲线。
进而试件内部出现裂纹,名义应力σ下跌,至f 点试件断裂。
对低碳钢来说,σs ,σb 是衡量材料强度的重要指标。
2)σ-ε曲线图,如图2-16所示,其各特征点的含义为:oa 段:在拉伸(或压缩)的初始阶段应力σ与应变ε为直线关系直至a 点,此时a点所对应的应力值称为比例极限,用σ表示。
它是应力与应变成正比例的最大极限。
当σ≤σP 则有σ=E ε(2-5)即胡克定律,它表示应力与应变成正比,即有σE ==tan αεPE 为弹性模量,单位与σ相同。
当应力超过比例极限增加到b 点时,σ-ε关系偏离直线,此时若将应力卸至零,则应变随之消失(一旦应力超过b 点,卸载后,有一部分应变不能消除),此b 点的应力定义为弹性极限σe 。
金属材料的拉伸、压缩实验承受轴向拉伸和压缩是工程构件最常见的受力方式之一,材料在拉伸和压缩时的力学性能也是材料最重要的力学性能之一。
常温、静载下金属材料的单向拉伸和压缩实验也是测定材料力学性能的最基本、应用最广泛、方法最成熟的试验方法。
通过拉伸实验所测定的材料的弹性指标E、μ,强度指标σs、σb,塑性指标δ、ψ,是工程中评价材质和进行强度、刚度计算的重要依据。
下面以典型的塑性材料——低碳钢和典型的脆性材料——铸铁为例介绍实验的详细过程和数据处理方法。
一、预习要求1、电子万能材料试验机在实验前需进行哪些调整?如何操作?2、简述测定低碳钢弹性模量E的方法和步骤。
3、实验时如何观察低碳钢拉伸和压缩时的屈服极限?二、材料拉伸时的力学性能测定拉伸时的力学性能实验所用材料包括塑性材料低碳钢和脆性材料铸铁。
(一)实验目的1、在弹性范围内验证虎克定律,测定低碳钢的弹性模量E。
2、测定低碳钢的屈服极限σs、强度极限σb、延伸率δ和断面收缩率ψ;测定铸铁拉伸时的强度极限σb。
3、观察低碳钢和铸铁拉伸时的变形规律和破坏现象。
4、了解万能材料试验机的结构工作原理和操作。
(二)设备及试样1、电子万能材料试验机。
2、杠杆式引伸仪或电子引伸仪。
3、游标卡尺。
4、拉伸试样。
GB6397—86规定,标准拉伸试样如图1所示。
截面有圆形(图1a)和矩形(图1b)两种,标距l0与原始横截面积A0比值为11.3的试样称为长试样,标距l0与原始横截面积A0比值为5.56的试样称为短试样。
对于直径为d0的长试样,l0=10d0;对于直径为d0的短试样,l0=5d0。
实验前要用划线机在试样上画出标距线。
(三)低碳钢拉伸实验1、实验原理与方法常温下的拉伸实验是测定材料力学性能的基本实验,可用以测定弹性模量E、屈服极限σs、强度极限σb、延伸率δ和断面收缩率ψ等力学性能指标。
这些指标都是工程设计中常用的力学性能参数。
现以液压式万能材料试验机为例说明其测量原理和方法。

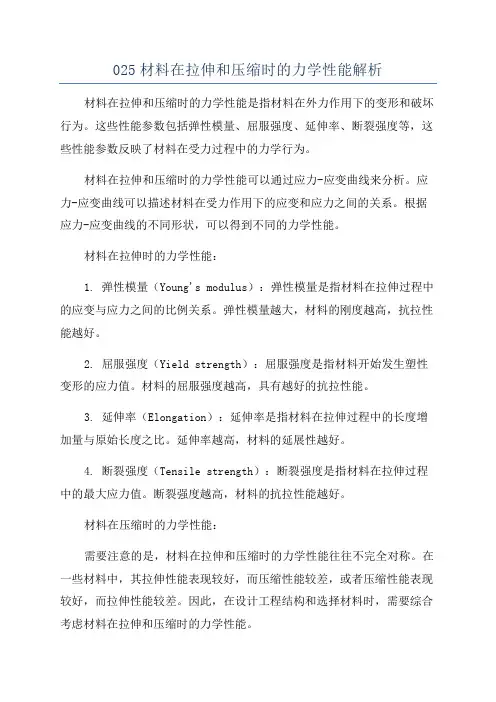

025材料在拉伸和压缩时的力学性能解析材料在拉伸和压缩时的力学性能是指材料在外力作用下的变形和破坏行为。
这些性能参数包括弹性模量、屈服强度、延伸率、断裂强度等,这些性能参数反映了材料在受力过程中的力学行为。
材料在拉伸和压缩时的力学性能可以通过应力-应变曲线来分析。
应力-应变曲线可以描述材料在受力作用下的应变和应力之间的关系。
根据应力-应变曲线的不同形状,可以得到不同的力学性能。
材料在拉伸时的力学性能:1. 弹性模量(Young's modulus):弹性模量是指材料在拉伸过程中的应变与应力之间的比例关系。
弹性模量越大,材料的刚度越高,抗拉性能越好。
2. 屈服强度(Yield strength):屈服强度是指材料开始发生塑性变形的应力值。
材料的屈服强度越高,具有越好的抗拉性能。
3. 延伸率(Elongation):延伸率是指材料在拉伸过程中的长度增加量与原始长度之比。
延伸率越高,材料的延展性越好。
4. 断裂强度(Tensile strength):断裂强度是指材料在拉伸过程中的最大应力值。
断裂强度越高,材料的抗拉性能越好。
材料在压缩时的力学性能:需要注意的是,材料在拉伸和压缩时的力学性能往往不完全对称。
在一些材料中,其拉伸性能表现较好,而压缩性能较差,或者压缩性能表现较好,而拉伸性能较差。
因此,在设计工程结构和选择材料时,需要综合考虑材料在拉伸和压缩时的力学性能。
总之,材料在拉伸和压缩时的力学性能对于材料的应用和工程设计具有重要影响。
通过分析材料的弹性模量、屈服强度、延伸率、断裂强度等性能参数,可以更好地了解材料的力学行为,为材料选择和工程设计提供指导和参考。

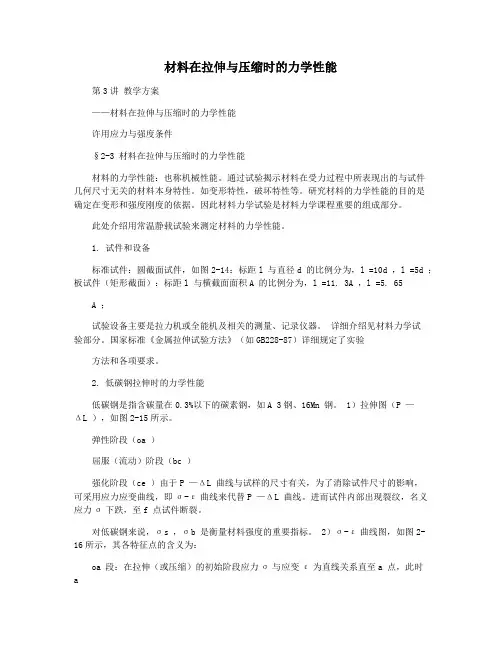

第3讲教学方案——材料在拉伸与压缩时的力学性能许用应力与强度条件§2-4 材料在拉伸时的力学性能材料的力学性能:也称机械性能。
通过试验揭示材料在受力过程中所表现出的与试件几何尺寸无关的材料本身特性。
如变形特性,破坏特性等。
研究材料的力学性能的目的是确定在变形和破坏情况下的一些重要性能指标,以作为选用材料,计算材料强度、刚度的依据。
因此材料力学试验是材料力学课程重要的组成部分。
此处介绍用常温静载试验来测定材料的力学性能。
1. 试件和设备标准试件:圆截面试件,如图2-14:标距l 与直径d 的比例分为,d l 10=,d l 5=; 板试件(矩形截面):标距l 与横截面面积A 的比例分为,A l 3.11=,A l 65.5=; 试验设备主要是拉力机或全能机及相关的测量、记录仪器。
详细介绍见材料力学试验部分。
国家标准《金属拉伸试验方法》(如GB228-87)详细规定了实验方法和各项要求。
2. 低碳钢拉伸时的力学性能低碳钢是指含碳量在0.3%以下的碳素钢,如A 3钢、16Mn 钢。
1)拉伸图(P —ΔL ),如图2-15所示。
弹性阶段(oa )屈服(流动)阶段(bc )强化阶段(ce )由于P —ΔL 曲线与试样的尺寸有关,为了消除试件尺寸的影响,可采用应力应变曲线,即εσ-曲线来代替P —ΔL 曲线。
进而试件内部出现裂纹,名义应力σ下跌,至f 点试件断裂。
对低碳钢来说,s σ,b σ是衡量材料强度的重要指标。
2)εσ-曲线图,如图2-16所示,其各特征点的含义为:oa 段:在拉伸(或压缩)的初始阶段应力σ与应变ε为直线关系直至a 点,此时a 点所对应的应力值称为比例极限,用P σ表示。
它是应力与应变成正比例的最大极限。
当P σσ≤ 则有εσE = (2-5)即胡克定律,它表示应力与应变成正比,即有E 为弹性模量,单位与σ相同。
当应力超过比例极限增加到b 点时,ε-σ关系偏离直线,此时若将应力卸至零,则应变随之消失(一旦应力超过b点,卸载后,有一部分应变不能消除),此b 点的应力定义为弹性极限e σ。
材料力学大连理工大学王博
材料在拉伸和压缩时的力学性能
回顾
任意横截面的轴力可求
每一横截面内任意点的应力可求杆内最大应力可求
建立强度条件
还需要掌握材料的相关性能
材料在拉压时的力学性能
力学性能: Mechanical properties (机械性能) 破坏特性
变形特性
目的:
确定材料破坏和变形方面的重要性能指标
强度和变形计算的依据
方法:试验
一、拉伸试验和压缩试验 标点 标点 F F
d
1.目的 测定材料拉压时的力学性能
2.设备 全能试验机
3.试件
4.加载方式和记录
渐加静载荷——由零开始,缓慢增加,至终值后数 值不再变化或变化很小 记录载荷F 与伸长⊿l 的关系
标距 l , l =10d , l = 5d (圆)
l
拉梅(1795-1870)的拉伸试验机
伽利略(1564-1642)
某电子拉伸试验机
二、低碳钢拉伸时的力学性能低碳钢:含碳量低于0.3﹪
1. 拉伸图
F F
l ⊿l
低碳钢拉伸试验——拉伸图
拉伸图
F
Δl 缺点:尺寸效应
尺寸不同,曲线不同
2.应力-应变图(σ-ε 图)
目的:克服拉伸图的尺寸效应 σ
ε l ——原长 名义应力 名义应变 A ——初始横截面面积 N F A
σ=l l ε∆=
σ
ε
σp
①弹性阶段 Elastic stage
特点:变形是完全弹性的
特征应力:
弹性极限σe Elastic limit 比例极限σp Proportional limit
σe
σ
ε
σe σp
弹性阶段
胡克定律: Hookes Law σ ≤ σp
E ——弹性模量 Young ,modulus of elasticity 材料弹性常数
σ = Eε 线性关系
σ
ε
σe σp 弹性阶段
E ——弹性模量 (杨氏模量)
单位 Pa 1GPa = 109 Pa
物理意义 材料抵抗弹性变形的能力 几何意义 σ -ε 图比例阶段斜率 σ = Eε
②屈服阶段 Yield stage
特点:材料失去抵抗变形的能力 ——屈服(流动) Yield 应力不增加,变形增加 特征应力:屈服极限σs Yield limit Q235钢 σs = 235 MPa σ
ε
σs
F F 屈服阶段
45° 滑移线 Slip liens
方位—与轴线成45° 原因—最大切应力 机理—晶格滑移
滑移线 σ
ε
σs
③强化阶段 Strengthing stage 特 点: 应变硬化 Strain hardening 材料恢复变形抗力 σ-ε 关系非线性
滑移线消失
试件明显变细
σ
ε
σb
特征应力: 强度极限σb Ultimate strength
特征:颈缩现象
Necking
断口:杯口状
有磁性
思考原因为何? σ ε ④颈缩阶段(局部变形阶段) Stage of local deformation
3. 特征应力 σ
ε
强度极限σb
屈服极限σs
弹性极限σe
比例极限σp
σ
ε 4.卸载定律
规律 拉伸过程中在某点卸载,σ -ε 将按照比例阶段的规律变化,直到完全卸载
卸载 K
平行于比例阶段
σ ε 卸载
K 卸载后重新加载,σ-ε按卸载路径变化,至卸载点附近后回到未经卸载的曲
线上 卸载再加载规律
再加载
思考: 在屈服阶段卸载再加载是什么样的?
在强化阶段卸载,材料的比例极限提高,塑性降低 σ ε
原比例极限 现比例极限
原残余应变 现残余应变
冷作硬化 Cold hardening
5.塑性指标
⑴ 断后伸长率(延伸率)δ
Percent elongation
塑性材料 δ > 5﹪
Ductile materials Q235钢 δ = 20~30﹪ 脆性材料 δ < 5﹪
Brittle materials 铸铁 δ <0.5﹪ l
⊿l F F
=100l %l δ∆⨯
塑性指标
⑵ 断面收缩率 ψ
Percentage reduction of area A ——— 断口原始横截面面积 A 1 ——— 断裂时断口横截面面积 ΔA = A - A 1 断口处横截面面积改变量
Q235钢 ψ = 60﹪
=100A %A
ψ∆⨯
三、其他塑性材料拉伸
σ
16锰钢颈缩
明显屈服
ε
退火球墨铸铁
σ
颈缩
无明显屈服
ε
锰钢
σ
无颈缩
无明显屈服
ε
σ ε
玻璃钢
无明显屈服
颈缩
塑性材料特点
δ>5﹪ 现象 有的有明显屈服阶段 有的则没有 塑性指标 σs
问题 对无明显屈服阶段的 塑性材料, 如何确定强度 指标? σ ε 锰钢 16锰钢 退火球墨铸铁
玻璃钢
无明显 屈服阶段 有明显 屈服阶段
ε
σ 一般地一点线应变 ε 由两部分组成:弹性应变 εe和塑性应变 εp
εe εp ε ε
σ
σ0.2 平行于比例阶段 K
名义屈服极限σ0.2
塑性应变等于0.2%时的应力值 屈服指标:σs 或σ0.2 0. 2% 塑性应变 e p
εεε=+
σ ε 颈缩 聚合物
σs
σb
强化 拉延(Drawn )现象
σ(MPa ) ε(%) 100
50 0.45 σb 四、铸铁拉伸
1. 强度极限低
σb =110~160MPa
2. 非线性
可近似用割线代替 3. 无屈服,无颈缩 4. δ<0.5﹪;
5. 平断口
不宜受拉!
压缩
σ(MPa)
0.20
0.10 200
400 ε 五、压缩
1.E ,σp ,σe,σs
与拉伸相同 2.测不出σb 3.试件呈鼓状 压缩试验无意义 低 碳 钢
拉伸
σ(MPa)
ε
300 600 0.10 0.05 压缩
铸 铁
1、σb高于拉伸 (接近4倍)
2、δ 大于拉伸 (接近5%)
3、E 与拉伸不同
4、斜断口
可制成受压构件 拉伸
断口
聚丙烯(PP)材料拉伸实验传统:应变规测量
新方法:图像相关法
蜂窝结构面内准静态压缩力学行为——实验研究 载荷-位移实验曲线 300mm
520m m
0.1mm/s
蜂窝结构面内准静态压缩力学行为——数值模拟
载荷-位移计算曲线。
