水污染源在线监测

水污染源在线监测系统验收技术规范HJ/T 354 —20071适用范围1.1本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2本标准适用于已安装于水污染源的化学需氧量（CODC）在线自动监测仪、总有机碳（TOC水质自动分析仪、紫外（UV吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920水质pH值的测定玻璃电极法GB 7479水质铵的测定纳氏试剂比色法GB 7481水质铵的测定水杨酸分光光度法GB 11893水质总磷的测定钼酸铵分光光度法GB 11914水质化学需氧量的测定重铬酸盐法GB 50093- 2002自动化仪表工程施工及验收规范GB 50168- 92电气装置安装工程电缆线路施工及验收规范HBC 6-2001环境保护产品认定技术要求化学需氧量（CODCr在线自动监测仪HJ/T 15 —1996超声波明渠污水流量计HJ/T 70高氯废水化学需氧量的测定氯气校正法HJ/T 96 —2003 pH水质自动分析仪技术要求HJ/T 101 —2003氨氮水质自动分析仪技术要求HJ/T 103 —2003总磷水质自动分析仪技术要求HJ/T 104 —2003总有机碳（TOC水质自动分析仪技术要求HJ/T 191 —2005紫外（UV吸收水质自动在线监测仪技术要求HJ/T 212 —2005污染源在线自动监控（监测）系统数据传输标准JB/T 9248 —1999电磁流量计ZBY 120工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCT在线自动监测仪、总有机碳（TOC水质自动分析仪、紫外（UV吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测系统运行维护规程水污染源在线监测系统的运行和维护是非常重要的，为了确保系统的正常运行，需要遵循以下规范性引用文件：《固定污染源自动监控（监测）系统现场端建设技术规范》（T/CAEPI 11-2017）、《水污染源在线监测系统（CODCr、NH3-N等）安装技术规范》（HJ 353-2019）、《水污染源在线监测系统（CODCr、NH3-N等）验收技术规范》（HJ354-2019）和《计算机场地通用规范》（GB/T 2887-2011）。

此外，还需要遵循以下技术规范：《水污染源在线监测系统（CODCr、NH3-N等）运行技术规范》（HJ 355-2019）和《水污染源在线监测系统（CODCr、NH3-N等）数据有效性判别技术规范》（HJ356-2019）。

同时，还需遵循《污染源在线监控（监测）系统数据传输标准》（HJ 212-2017）和《污染源在线自动监控（监测）系统数据采集传输仪技术要求》（HJ477-2009）。

为了确保水污染源在线监测系统的正常运行，需要使用一些设施，如化学需氧量（CODCr）水质在线自动监测仪、超声波明渠污水流量计、环境保护产品技术要求-电磁管道流量计、水质自动采样器、氨氮水质在线自动监测仪、pH水质自动分析仪和总磷水质自动分析仪。

监测站房是水污染源在线监测系统的重要组成部分，需要保持整洁、干净，密闭并安装有空调和排风扇，温度保持在20℃～25℃，相对湿度保持在40%～60%。

此外，还需要安装有效的避雷设施和不间断电源（UPS），以及运行正常的视频门禁监控系统和洗手盆给排水系统。

灭火器也需要在有效期内。

在运行维护方面，需要对监测站房、环境和辅助设施进行定期检查和维护。

常见故障需要进行分析并及时排除，以确保在线监测系统的正常运行。

1.检查量水堰槽时，应确保其无变形、腐蚀或损坏，并且水流状态应为自由流，排水通畅。

2.安装超声波探头时，应固定牢靠，避免与水面之间有干扰物体。

水污染源连续监测系统运行维护-中环协一、水污染源在线监测系统1、水污染源在线监测系统指由实现水污染源流量监测、水污染源采集、水污染源水样分析及数据统计与上传等功能的软硬件组成的系统。

2、主要四部分：流量监测单元、水质自动采样单元、在线监测仪器、数据控制单元以及相应的建筑设施；3、在线监测仪器主要有：进样/计量单元、试剂单元、分析单元、控制单元；4、在线监测系统质量管理分仪器质量控制和系统质量控制；其中系统质量控制分为安装、验收以及运行维护；5、技术指标中关注TP实际水样＜0.4mg/L时，安装和验收都是0.06mg/L，而运行是＜0.04mg/L，其它的都是相同，误差都控制在10%，实际水样控制在15%；6、校准时采用现场工作量程的0.5倍标准样品进行自动标样核查；7、24小时漂移，调试采用量程的20%（±5%偏差）和80%（±10%偏差）8、试验指标限值：COD（±5mg/L、30%、20%、15%）、氨氮（±0.3mg/L、15%）、TP（±0.04mg/L、15%）、TN（±0.3mg/L、15%）、pH（±0.5）、明渠流量计（±12mm液位误差，10%流量误差）；9、水质自动分析仪每月至少一次实际水样对比；pH每月一次实际水样对比，超声波明渠流量计每季度至少一次；二、COD分析仪1、COD：一定程度上反映水体受还原性物质（有机污染物）的污染情况，只能反映被氧化的有机物污染。

2、氯离子含量高于1000mg/L时，样品应先做定量稀释；3、COD常见技术原理：氧化还原滴定法、库伦滴定法、光度测量法、流动注射法、燃烧氧化-红外测量TOC换算CODcr法（干式TOC）、紫外催化氧化-红外测量TOC换算CODcr法（湿式TOC）。

4、市面常见的有分光光度法、库伦滴定法、羟基氧化法三类；5、600±20nm测量三价铬、440±20nm测量六价铬；6、库伦滴定法：加入硫酸铁，用恒定电流电解三价铁产生的二价铁还原剂滴定试样中未被还原的重铬酸钾，根据电解产生的二价铁消耗的电量，计算试验消耗重铬酸钾的量。

水污染源在线监测系统在污水处理厂中的应用水污染源在线监测系统在污水处理厂中的应用引言：随着经济的快速发展和工业化进程的加快，水污染问题日益严重。

环保部门和政府推动了一系列的污水处理工程来解决这个问题，而水污染源在线监测系统的应用为污水处理厂的运行和管理提供了有效的手段。

本文将探讨水污染源在线监测系统的意义、原理及其在污水处理厂中的应用情况。

一、水污染源在线监测系统的意义1.提高水环境监测的实时性传统的水污染源监测方式需要将水样带回实验室进行分析，这个过程通常需要数天甚至数周的时间，无法及时获取实时的监测数据。

而在线监测系统能够实时监测水质参数的变化，为环保部门提供迅速有效的决策依据。

2.降低监测成本传统的水质监测方式需要大量的采样、运输、实验室分析等环节，不仅费时费力，而且需要耗费大量的人力物力。

而在线监测系统能够连续实时地监测水质参数，无需人为干预，大大降低了监测成本。

3.提高监管的精确性和有效性在线监测系统能够对水质参数进行全天候监测，并将监测数据及时上传至监测中心。

监测中心可以通过数据分析，及时发现异常情况，并可以据此对污水处理厂的运营进行快速调整和优化，提高监管的精确性和有效性。

二、水污染源在线监测系统的原理水污染源在线监测系统主要由传感器、数据采集装置、数据传输装置和数据处理与分析装置组成。

1.传感器传感器是监测系统的核心部件，它可以实时、准确地感知水质的参数，如溶解氧、BOD（化学需氧量）、COD（化学耗氧量）、氨氮、总磷、总氮等。

传感器的种类繁多，可以根据实际需求选择合适的传感器进行监测。

2.数据采集装置数据采集装置用于将传感器获得的数据进行采集和存储。

一般来说，采集装置会根据预设的时间间隔自动采集数据，并将数据保存在数据库中，等待后续的处理和分析。

3.数据传输装置数据传输装置负责将采集的数据传输到监测中心。

常见的数据传输方式包括有线传输和无线传输。

有线传输方式通常使用以太网或专有的通信线路进行数据传输；无线传输方式可以使用无线网络或GPRS等技术进行数据传输。

水净化源在线监测零碎验收技术规范之杨若古兰创作HJ/T 354－20071 适用范围本尺度规定了水净化源在线监测零碎的验收方法和验收技术目标.本尺度适用于已安装于水净化源的化学需氧量（CODCr）在线主动监测仪、总无机碳（TOC）水质主动分析仪、紫外（UV）接收水质主动在线监测仪、pH 水质主动分析仪、氨氮水质主动分析仪、总磷水质主动分析仪、超声波明渠污水流量计、电磁流量计、水质主动采样器、数据收集传输仪等仪器的验收监测.2 规范性援用文件本尺度内容援用了以下文件中的条款.凡是不注日期的援用文件，其无效版本适用于本尺度.GB 6920水质pH值的测定玻璃电极法GB 7479水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893水质总磷的测定钼酸铵分光光度法GB 11914水质化学需氧量的测定重铬酸盐法GB 50093－2002 主动化仪表工程施工及验收规范GB 50168－92 电气安装安装工程电缆线路施工及验收规范HBC 6－2001 环境呵护产品认定技术请求化学需氧量（CODCr）在线主动监测仪HJ/T 15－1996超声波明渠污水流量计HJ/T 70高氯废水化学需氧量的测定氯气校订法HJ/T 96－2003pH水质主动分析仪技术请求HJ/T 101－2003氨氮水质主动分析仪技术请求HJ/T 103－2003总磷水质主动分析仪技术请求HJ/T 104－2003总无机碳（TOC）水质主动分析仪技术请求HJ/T 191－2005紫外（UV）接收水质主动在线监测仪技术请求HJ/T 212－2005净化源在线主动监控（监测）零碎数据传输尺度JB/T 9248－1999电磁流量计ZBY 120工业主动化仪表工作条件温度、湿度和大气压力3 术语和定义以下术语和定义适用于本尺度.指在净化源现场安装的用于监控、监测净化物排放的化学需氧量（CODCr）在线主动监测仪、总无机碳（TOC）水质主动分析仪、紫外（UV）接收水质主动在线监测仪、pH水质主动分析仪、氨氮水质主动分析仪、总磷水质主动分析仪、超声波明渠污水流量计、电磁流量计、水质主动采样器和数据收集传输仪等仪器、仪表.本尺度所称的水净化源在线监测零碎由水净化源在线监测站房和水净化源在线监测仪器构成.用于测量明渠出流及不充满管道的各类污水流量的设备，采取超声波发射波和反射波的时间差测量尺度化计量堰（槽）内的水位，通过变送器用ISO流量尺度计算法换算成流量.利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表.一种污水取样安装，具有智能控制器、采样泵、采样瓶和分样转臂，可以设定程序按照时间、流量或内部触发命令收集单独或混合样品.收集各品种型监控仪器仪表的数据、完成数据存储及与上位机数据通讯传输功能的工控机、嵌入式计算机、嵌入式可编程主动控制器（PAC）或可编程控制器等.指主动分析仪在检验期间的总运转时间（h）与发生故障次数（次）的比值，单位为：h/次.采取零点校订液为试样连续测试，水净化源在线监测仪器的唆使值在必定时间内变更的幅度.采取量程校订液为试样连续测试，绝对于水净化源在线监测仪器的测定量程，仪器唆使值在必定时间内变更的幅度.3.10pH 尺度液用基准试剂配制的pH尺度溶液，有如下3种：邻苯二甲酸氢盐pH 尺度液（pH=4.008，25℃）.中性磷酸盐pH 尺度液（pH=6.865，25℃）.四硼酸钠pH 尺度液（pH=9.180，25℃）.4 水净化源在线监测零碎的验收水净化源在线监测零碎已进行了调试与试运转,并提供调试与试运转陈述. 化学需氧量（CODCr）在线主动监测仪、总无机碳（TOC）水质主动分析仪、紫外（UV）接收水质主动在线监测仪、pH 水质主动分析仪、氨氮水质主动分析仪和总磷水质主动分析仪等水净化源在线监测仪器进行了零点漂移、量程漂移、重现性检测，满足表1 中的功能请求并提供检测陈述. 如果使用总无机碳（TOC）水质主动分析仪或紫外（UV）接收水质主动在线监测仪，应完成总无机碳（TOC）水质主动分析仪或紫外（UV）接收水质主动在线监测仪与CODCr 转换系数的校准，提供校准陈述. 提供水净化源在线监测零碎的选型、工程设计、施工、安装调试及功能等相干技术材料. 水净化源在线监测零碎所采取基础通信收集和基础通信和谈应符合HJ/T 212－2005 的相干请求，对通信规范的各项内容作出呼应，并提供相干的自检陈述. 数据收集传输仪已波动运转一个月，向上位机发送数据精确、及时.表1 水净化源在线监测仪器零点漂移、量程漂移、反复性和平均无故障连续运转时间功能目标监测站房应做到专室公用.站房应密闭，安装空调，包管室内清洁，环境温度、绝对湿度和大气压等应符合ZBY 120-83 的请求.4.2.2 监测用房内应有合格的给、排水设施，应使用自来水清洗仪器及有关安装.4.2.3 监测用房应有完美、规范的接地安装和避雷措施，防盗和防止人为破坏的设施. 各种电缆和管路应加呵护管铺于地下或空中架设，空中架设电缆应附着在牢固的桥架上，并在电缆和管路和两端作上明显标识.电缆线路的验收还应按GB 50168-92 履行. 水净化源在线监测仪器可选择落地安装或壁挂式安装，并有须要的防震措施，包管设备安装牢固波动.在仪器四周应留有足够的空间，以方便仪器的保护.此处未提及的请求参照仪器呼应说明书内容，水净化源在线监测仪器的安装还应满足GB 50093-2002 的相干请求. 验收期间不答应对水净化源在线监测仪器进行零点和量程校准、保护、检修和调节. 根据本尺度第5 章“水净化源在线监测仪器验收方法”的请求，对水净化源在线监测仪器的进行验收监测.所有的水净化源在线监测仪器均应进行验收监测. 对化学需氧量（CODCr）在线主动监测仪、总无机碳（TOC）水质主动分析仪、紫外（UV）接收水质主动在线监测仪、pH 水质主动分析仪、氨氮水质主动分析仪和总磷水质主动分析仪进行实际废水比对试验，应满足本尺度第5 章“水净化源在线监测仪器验收方法”的请求. 对化学需氧量（CODCr）在线主动监测仪、总无机碳（TOC）水质主动分析仪、紫外（UV）接收水质主动在线监测仪、pH 水质主动分析仪、氨氮水质主动分析仪和总磷水质主动分析仪进行质控样考核，应满足本尺度第5 章分“水净化源在线监测仪器验收方法”的请求. 超声波明渠污水流量计的功能目标满足HJ/T 15-1996 中的相干请求. 主动采样器功能满足本尺度条的请求.4.3.7 数据收集传输仪的验收满足本尺度条的相干请求.4.4 联网验收4.4.1 通信波动性数据收集传输仪和上位机之间的通信波动，不出现经常性的通信连接间断、报文丢失、报文不完好等通信成绩.数据收集传输仪在线率为90％以上，正常情况下，掉线后，应在5分钟以内从头上线.单台现场机（数据收集传输仪）每日掉线次数在5次以内.数据传输波动，报文传输波动性在99％以上，当出现报文错误或丢失时，启动纠错逻辑，请求数据收集传输仪从头发送报文.4.4.2 数据传输平安性为了包管监测数据在公共数据网上传输的平安性，所采取的数据收集传输仪，在须要时可以按照HJ/T 212－2005 中规定的加密方法进行加密处理传输，包管数据传输的平安性.一端请求连接另一端应进行身份验证.4.4.3 通信和谈精确性采取的通信和谈应完好符合HJ/T 212－2005 的相干请求.4.4.4 数据传输精确性零碎波动运转一个月后，任取其中很多于连续7 天的数据进行检查，请求上位机接收的数据和数据收集传输仪收集和存储的数据完好分歧；同时检查水净化源在线监测仪器显示的测定值、数据收集传输仪所收集并存储的数据和上位机接收的数据，这三个环节的实时数据应坚持分歧.4.4.5 联网波动性在连续一个月内，零碎能波动运转，不出现除通信波动性、通信和谈精确性、数据传输精确性之外的其他联网成绩.4.4.6 现场故障模拟恢复试验在水净化源在线监测零碎现场验收过程中，人为模拟现场断电、断水和断气等故障，在恢复供电等内部条件后，水净化源在线监测零碎应能正常自启动和近程控制启动.在数据收集传输仪中保管故障前完好分析的分析结果，并在故障过程中不被丢失.数据收集传输仪完好记录所有故障信息.5 水净化源在线监测仪器验收方法5.1 化学需氧量（CODCr）在线主动监测仪5.1.1 仪器类型重铬酸钾消解法: 重铬酸钾、硫酸银、浓硫酸等在消解池中消解氧化水中的无机物和还原性物资，以比色法或氧化还原电位滴定法测定剩余的氧化剂，计算得出CODCr值.5.1.2 验收监测方法5.1.2.1 实际水样比对试验收集实际废水样品，以水净化源在线监测仪器与GB/T 11914方法进行实际水样比对试验，比对试验过程中应包管水净化源在线监测仪器与国标法测量结果构成一个数据对，至多获得6个测定数据对，计算实际水样比对试验绝对误差.80%绝对误差值应达到本尺度实际水样比对试验验收目标.100%⨯-=n n n B B X A 式中 A —实际水样比对试验绝对误差；Xn —第n 次测量值；Bn —尺度方法的测定值；实际水样比对试验验收目标见表2.5.1.2.2 质控样考核采取国家认可的质控样，分别用两种浓度的质控样进行考核，一种为接近实际废水浓度的样品，另一种为超出呼应排放尺度浓度的样品，每种样品至多测定2次，质控样测定的绝对误差不大于尺度值的±10％.5.2 总无机碳（TOC ）水质主动分析仪5.2.1 仪器类型干式氧化法.指填充铂系、氧化铝系、钴系等催化剂的燃烧管坚持在680－1000℃，将由载气导入的试样中TOC 燃烧氧化.干式氧化反应器次要采取两种方式，一是将载气连续通入燃烧管，另一种是将燃烧管关闭必定时间，在停止通入载气的形态下，将试样中的TOC 燃烧氧化.5.2.2 验收监测方法5.2.2.1 实际水样比对试验同本尺度条.当废水样品为高氯废水时，采取HJ/T 70方法与总无机碳（TOC ）水质主动分析仪进行比对.实际水样比对试验验收目标见表2.5.2.2.2 质控样考核同本尺度条.5.3 紫外（UV ）接收水质主动在线监测仪5.3.1 仪器类型紫外（UV ）接收：普通UV 可见光接收法为通过水中无机净化物对200nm-400nm 的接收强度与尺度方法的相干关系换算，具有光谱扫描功能的UV可见光可根据谱图选择最好接收波长.5.3.2 验收监测方法5.3.2.1 实际水样比对试验同本尺度条.当废水样品为高氯废水时，采取HJ/T 70方法与紫外（UV）接收水质主动在线监测仪进行比对.实际水样比对试验验收目标见表2.5.3.2.2 质控样考核同本尺度条.5.4 氨氮水质主动分析仪5.4.1 仪器类型a. 气敏电极法：采取氨气敏复合电极，在碱性条件下，水中氨气通过电极膜后对电极内液体pH值的变更进行测量，以尺度电流旌旗灯号输出.b. 光度法：在污水水样中加入能与氨离子发生显色反应的化学试剂利用分光光度计分析得出氨氮浓度的方法.5.4.2 验收监测方法5.4.2.1 电极法功能验收方法5.4.2.1.1 实际水样比对试验收集实际废水样品，以水净化源在线监测仪器与国标方法（GB 7479或GB 7481）对废水氨氮值进行比对试验，比对试验过程中应包管水净化源在线监测仪器与国标法测量结果构成一个数据对，至多获得6个测定数据对，计算实际水样比对试验绝对误差.80%的绝对误差值应达到本尺度实际水样比对试验验收目标.计算方法见本尺度条.实际水样比对试验验收目标见表2.5.4.2.2 质控样考核同本尺度条.5.4.2.3 光度法功能验收方法5.4.2.3.1 实际废水样品比对试验同本尺度条.实际水样比对试验验收目标见表2.5.4.2.4 质控样考核同本尺度条.5.5 总磷水质主动分析仪5.5.1 验收监测方法5.5.1.1 实际水样比对试验收集实际废水样品，以主动监测仪器与国标方法（GB 11893）进行实际水样比对试验，比对试验过程中应包管水净化源在线监测仪器与国标法测量结果构成一个数据对，至多获得6个测定数据对，计算实际水样比对试验绝对误差.80%绝对误差值应达到本尺度实际水样比对试验验收目标.计算方法见本尺度条.实际水样比对试验验收目标见表2.5.5.1.2 质控样考核同本尺度条.5.6 pH 水质主动分析仪5.6.1 验收监测方法5.6.1.1 实际水样比对试验收集实际废水样品，以主动监测仪器与国标方法（GB 6920）对废水pH值进行比对试验，比对试验过程中应包管水净化源在线监测仪器与国标法测量结果构成一个数据对，至多获得6个测定数据对，计算两种测量结果的绝对误差.80%绝对误差值应达到本尺度实际水样比对试验验收目标.实际水样比对试验验收目标见表2.5.6.1.2 质控样考核同本尺度条.5.7 超声波明渠污水流量计超声波明渠污水流量计的检检验收方法、目标和请求，参照HJ/T 15-1996中第4章“检测与试验方法”履行.5.8 水质主动采样器主动采样器能按技术说明书上的请求工作.采样量反复性，采取测量6次采样的体积方式，单次采样量与平均值之差不大于±5mL或平均容积的±5%.5.9 数据收集传输仪5.9.1 适应性检查只点窜数据收集传输仪的零碎设置和建立呼应的测试模板，就可以适应新的水净化源在线监测仪器，点窜其零碎设置可以改变监测对象，收集通道类型可自在设定，登录时应可设置3个及以上平安级别，以确保数据的平安性和保密性.5.9.2 接口与显示检查5.9.2.1 数据收集传输仪应具备模拟量、数字量、尺度串行口（RS485/RS232）接口、继电器输出接口等，可以通过RS485 或RS232 接口，向上位机发送数据，以便实时监控污水排放情况.5.9.2.2 数据收集传输仪接口应具有扩展功能、模块化结构设计，可根据使用请求，添加输入、输出通道的数量，以满足用户的各项监控功能请求.5.9.2.3 数据收集传输仪应能实时显示水净化源在线监测仪器和辅助设备的工作形态和报警信息，可以用图、表方式，实时显示净化物排放情况和环境参数.5.9.3 诊断检查数据收集传输仪对水净化源在线监测仪器应具备故障断断功能（传感器故障报警、超标报警、通信故障报警、断电记录等）.5.9.4 独立性检查当数据收集传输仪与上位机通信间断时，数据收集传输仪能独立工作，仍具无数据收集、控制水净化源在线监测仪器和辅助设备运转等各种功能.5.9.5 管理平安检查应具备平安管理功能，操纵人员需登录帐号和密码后，才干进入控制界面，对所有的操纵均主动记录、保管.登录时应具备很多于3级以上操纵管理权限.5.9.6 数据处理与检索检查5.9.6.1 数据处理检查数据收集传输仪可存储12个月及以上的原始数据，记录水质测定数据和各类仪器运转形态数据，主动生成运转情况陈述、水质测定数据陈述、掉电记录陈述、操纵记录陈述和仪器校准陈述.5.9.6.1.1 水质测定数据和各类仪器运转形态数据a. 水质测定数据；b. 无效数据个数；c. 电源故障形态数据；d. 净化处理设施运转形态数据；e. 零点和量程校准数据；f. 操纵和保护数据；g. 超尺度排放数据；h. 超出水净化源在线监测仪器测定上限和上限的数据；i. 仪器故障数据.5.9.6.1.2 掉电记录陈述当数据收集传输仪内部电源掉电又恢复供电时，零碎应能主动启动，主动恢复运转形态并记录出现掉电的时间和恢复运转的时间.对运转参数设置的点窜等操纵，数据收集传输仪应主动记录，可对这些记录随时调用.5.9.6.2 数据检索检查能检索分歧日期的历史数据，并进行报表统计和图形曲线分析；主动生成日报、月报、年报.5.9.7 近程通信和校订检查5.9.7.1 校时检查上位机可发送时钟命令并校准数据收集传输仪的时钟，数据收集传输仪同时发送时钟命令，水净化源在线监测仪器的时钟5.9.7.2 校订控制检查5.9.7.2.1 校订检查通过数据收集传输仪，上位机可发送零点和量程校准命令，来校准水净化源在线监测仪器的零点和量程.5.9.7.2.2 控制检核对不连续监测的项目（如TOC、CODCr等），上位机可通过数据收集传输仪设置水净化源在线监测仪器的测量时间，也能够发送强制进行水质测定的命令.5.9.8 现场故障模拟恢复试验在水净化源在线监测零碎现场验收过程中，人为模拟现场断电、断水和断气等故障，在恢复供电等内部条件后，水净化源在线监测零碎应能正常自启动和近程控制启动.在数据收集传输仪中保管故障前完好分析的分析结果，并在故障过程中不被丢失.数据收集传输仪完好记录所有故障信息.表2 水净化源在线监测仪器实际水样比对试验验收目标。

水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

HJ 354-2023 水污染源在线监测系统（CODCr、NH3-N等）验收技术规范1. 引言本技术规范主要针对水污染源在线监测系统（CODCr、NH3-N等）的验收工作进行规范，以确保系统的可靠性和准确性，保障水污染源监测工作的科学性和有效性。

本文档包括了验收的主要内容、验收方法、验收标准以及数据处理和报告要求等方面的技术规范。

2. 验收内容2.1 设备验收•确认水污染源在线监测系统的设备配置和性能完全符合技术要求；•确认设备安装位置合理，布局合理，便于操作和维护；•检查设备的标定、校准和经常维护等记录是否齐全。

2.2 系统功能验收•确认系统能够实时监测CODCr、NH3-N等水质参数，并确保监测数据稳定准确；•确认系统具备报警功能，能够及时提醒操作人员出现异常情况；•确认系统能够进行数据存储和查询，支持数据导出和打印。

2.3 操作验收•确认设备操作界面友好、操作简单，便于操作人员使用；•确认操作人员熟练掌握设备的操作流程和注意事项。

2.4 数据处理和报告•确认系统能够自动生成监测报告，并能够定时或手动导出；•确认报告内容完整、准确和规范。

3. 验收方法3.1 设备验收方法•对设备配置和性能进行详细检查和核对；•查看设备的设施和安装位置，确认符合要求；•检查设备的标定、校准和维护记录。

3.2 系统功能验收方法•对系统进行实时监测，验证监测数据的准确性和稳定性；•模拟异常情况，观察系统是否能够及时报警；•进行存储和查询测试，确保数据的完整性和可靠性。

3.3 操作验收方法•邀请操作人员进行设备的操作演示和实际操作；•观察操作人员的操作熟练程度和操作流程是否正确。

3.4 数据处理和报告验收方法•导出系统生成的监测报告，检查报告内容的完整性和准确性；•检查报告的格式和排版是否符合规范。

4. 验收标准4.1 设备验收标准•设备配置和性能完全符合技术要求；•设备安装位置合理，布局合理，便于操作和维护；•设备的标定、校准和经常维护等记录齐全。

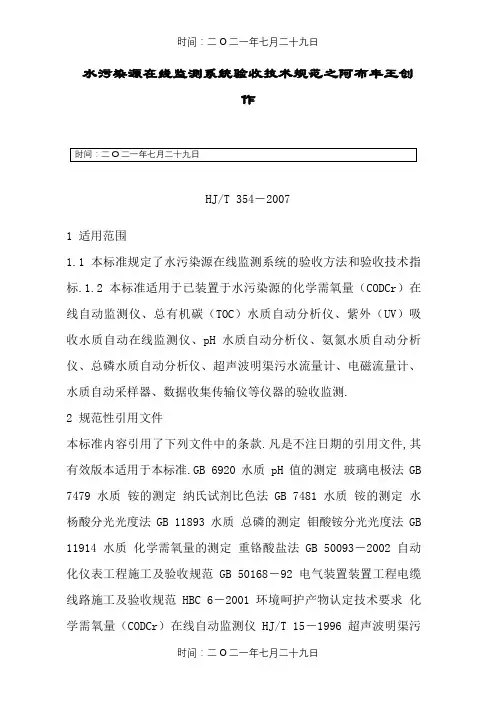

水污染源在线监测系统验收技术规范之阿布丰王创作HJ/T 354－20071 适用范围1.1本标准规定了水污染源在线监测系统的验收方法和验收技术指标.1.2本标准适用于已装置于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据收集传输仪等仪器的验收监测.2 规范性引用文件本标准内容引用了下列文件中的条款.凡是不注日期的引用文件,其有效版本适用于本标准.GB 6920水质 pH值的测定玻璃电极法GB 7479水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893水质总磷的测定钼酸铵分光光度法GB 11914水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置装置工程电缆线路施工及验收规范HBC 6－2001 环境呵护产物认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996超声波明渠污水流量计HJ/T 70高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003pH水质自动分析仪技术要求HJ/T 101－2003氨氮水质自动分析仪技术要求HJ/T 103－2003总磷水质自动分析仪技术要求HJ/T 104－2003总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999电磁流量计ZBY 120工业自动化仪表工作条件温度、湿度和年夜气压力3 术语和界说下列术语和界说适用于本标准.3.1水污染源在线监测仪器指在污染源现场装置的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据收集传输仪等仪器、仪表.3.2水污染源在线监测系统本标准所称的水污染源在线监测系统由水污染源在线监测站房和水污染源在线监测仪器组成.3.3超声波明渠污水流量计用于丈量明渠出流及不布满管道的各类污水流量的设备,采纳超声波发射波和反射波的时间差丈量标准化计量堰（槽）内的水位,通过变送器用ISO流量标准计算法换算成流量.3.4电磁流量计利用法拉第电磁感应定律制成的一种丈量导电液体体积流量的仪表.3.5水质自动采样器一种污水取样装置,具有智能控制器、采样泵、采样瓶和分样转臂,可以设定法式依照时间、流量或外部触发命令收集独自或混合样品.3.6数据收集传输仪收集各种类型监控仪器仪表的数据、完成数据存储及与上位机数据通讯传输功能的工控机、嵌入式计算机、嵌入式可编程自动控制器（PAC）或可编程控制器等.3.7平均无故障连续运行时间指自动分析仪在检验期间的总运行时间（h）与发生故障次数（次）的比值,单元为：h/次.3.8零点漂移采纳零点校正液为试样连续测试,水污染源在线监测仪器的指示值在一按时间内变动的幅度.3.9量程漂移采纳量程校正液为试样连续测试,相对水污染源在线监测仪器的测定量程,仪器指示值在一按时间内变动的幅度.3.10pH 标准液用基准试剂配制的pH标准溶液,有如下3种：邻苯二甲酸氢盐pH 标准液（pH=4.008,25℃）.中性磷酸盐pH 标准液（pH=6.865,25℃）.四硼酸钠pH 标准液（pH=9.180,25℃）.4 水污染源在线监测系统的验收4.1 验收条件 4.1.1 水污染源在线监测系统已进行了调试与试运行,并提供调试与试运行陈说.4.1.2 化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪和总磷水质自动分析仪等水污染源在线监测仪器进行了零点漂移、量程漂移、重现性检测,满足表 1 中的性能要求并提供检测陈说.4.1.3 如果使用总有机碳（TOC）水质自动分析仪或紫外（UV）吸收水质自动在线监测仪,应完成总有机碳（TOC）水质自动分析仪或紫外（UV）吸收水质自动在线监测仪与CODCr 转换系数的校准,提供校准陈说.4.1.4 提供水污染源在线监测系统的选型、工程设计、施工、装置调试及性能等相关技术资料.4.1.5 水污染源在线监测系统所采纳基础通信网络和基础通信协议应符合HJ/T 212－2005 的相关要求,对通信规范的各项内容作出响应,并提供相关的自检陈说.4.1.6 数据收集传输仪已稳定运行一个月,向上位机发送数据准确、及时.表1 水污染源在线监测仪器零点漂移、量程漂移、重复性和平均无故障连续运行时间性能指标4.2 监测站房的验收 4.2.1 监测站房应做到专室专用.站房应密闭,装置空调,保证室内清洁,环境温度、相对湿度和年夜气压等应符合ZBY 120-83 的要求.4.2.2 监测用房内应有合格的给、排水设施,应使用自来水清洗仪器及有关装置.4.2.3 监测用房应有完善、规范的接地装置和避雷办法,防盗和防止人为破坏的设施.4.2.4 各种电缆和管路应加呵护管铺于地下或空中架设,空中架设电缆应附着在牢固的桥架上,并在电缆和管路以及两端作上明显标识.电缆线路的验收还应按GB 50168-92 执行.4.2.5 水污染源在线监测仪器可选择落地装置或壁挂式装置,并有需要的防震办法,保证设备装置牢固稳定.在仪器周围应留有足够的空间,以方便仪器的维护.此处未提及的要求参照仪器相应说明书内容,水污染源在线监测仪器的装置还应满足GB 50093-2002 的相关要求.4.3 水污染源在线监测仪器的验收 4.3.1 验收期间不允许对水污染源在线监测仪器进行零点和量程校准、维护、检修和调节.4.3.2 依据本标准第 5 章“水污染源在线监测仪器验收方法”的要求,对水污染源在线监测仪器的进行验收监测.所有的水污染源在线监测仪器均应进行验收监测.4.3.3 对化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪和总磷水质自动分析仪进行实际废水比对试验,应满足本标准第 5 章“水污染源在线监测仪器验收方法”的要求.4.3.4 对化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪和总磷水质自动分析仪进行质控样考核,应满足本标准第 5 章分“水污染源在线监测仪器验收方法”的要求.4.3.5 超声波明渠污水流量计的性能指标满足HJ/T 15-1996 中的相关要求.4.3.6 自动采样器性能满足本标准 5.8条的要求.4.3.7 数据收集传输仪的验收满足本标准5.9条的相关要求.4.4 联网验收4.4.1 通信稳定性数据收集传输仪和上位机之间的通信稳定,不呈现经常性的通信连接中断、报文丧失、报文不完整等通信问题.数据收集传输仪在线率为90％以上,正常情况下,失落线后,应在5分钟之内重新上线.单台现场机（数据收集传输仪）每日失落线次数在5次以内.数据传输稳定,报文传输稳定性在99％以上,当呈现报文毛病或丧失时,启动纠错逻辑,要求数据收集传输仪重新发送报文.4.4.2 数据传输平安性为了保证监测数据在公共数据网上传输的平安性,所采纳的数据收集传输仪,在需要时可以依照HJ/T 212－2005 中规定的加密方法进行加密处置传输,保证数据传输的平安性.一端请求连接另一端应进行身份验证.4.4.3 通信协议正确性采纳的通信协议应完全符合HJ/T 212－2005 的相关要求.4.4.4数据传输正确性系统稳定运行一个月后,任取其中很多于连续7 天的数据进行检查,要求上位机接收的数据和数据收集传输仪收集和存储的数据完全一致；同时检查水污染源在线监测仪器显示的测定值、数据收集传输仪所收集并存储的数据和上位机接收的数据,这三个环节的实时数据应坚持一致.4.4.5 联网稳定性在连续一个月内,系统能稳定运行,不呈现除通信稳定性、通信协议正确性、数据传输正确性以外的其他联网问题.4.4.6 现场故障模拟恢复试验在水污染源在线监测系统现场验收过程中,人为模拟现场断电、断水和气绝等故障,在恢复供电等外部条件后,水污染源在线监测系统应能正常自启动和远程控制启动.在数据收集传输仪中保管故障前完整分析的分析结果,并在故障过程中不被丧失.数据收集传输仪完整记录所有故障信息.5 水污染源在线监测仪器验收方法5.1 化学需氧量（CODCr）在线自动监测仪 5.1.1 仪器类型重铬酸钾消解法: 重铬酸钾、硫酸银、浓硫酸等在消解池中消解氧化水中的有机物和还原性物质,以比色法或氧化还原电位滴定法测定剩余的氧化剂,计算得出CODCr值.5.1.2 验收监测方法 5.1.2.1 实际水样比对试验收集实际废水样品,以水污染源在线监测仪器与GB/T 11914方法进行实际水样比对试验,比对试验过程中应保证水污染源在线监测仪器与国标法丈量结果组成一个数据对,至少获得6个测定命据对,计算实际水样比对试验相对误差.80%相对误差值应到达本标准实际水样比对试验验收指标.100%⨯-=nnnBBXA式中 A—实际水样比对试验相对误差；Xn—第n 次丈量值；Bn—标准方法的测定值；实际水样比对试验验收指标见表 2.5.1.2.2 质控样考核采纳国家认可的质控样,分别用两种浓度的质控样进行考核,一种为接近实际废水浓度的样品,另一种为超越相应排放标准浓度的样品,每种样品至少测定2次,质控样测定的相对误差不年夜于标准值的±10％.5.2 总有机碳（TOC）水质自动分析仪 5.2.1 仪器类型干式氧化法.指填充铂系、氧化铝系、钴系等催化剂的燃烧管坚持在680－1000℃,将由载气导入的试样中TOC燃烧氧化.干式氧化反应器主要采纳两种方式,一是将载气连续通入燃烧管,另一种是将燃烧管关闭一按时间,在停止通入载气的状态下,将试样中的TOC燃烧氧化.5.2.2 验收监测方法 5.2.2.1 实际水样比对试验同本标准5.1.2.1条.当废水样品为高氯废水时,采纳HJ/T 70方法与总有机碳（TOC）水质自动分析仪进行比对.实际水样比对试验验收指标见表2.5.2.2.2 质控样考核同本标准5.1.2.2条.5.3 紫外（UV）吸收水质自动在线监测仪 5.3.1 仪器类型紫外（UV）吸收：普通UV 可见光吸收法为通过水中有机污染物对200nm-400nm的吸收强度与标准方法的相关关系换算,具有光谱扫描功能的UV可见光可根据谱图选择最佳吸收波长.5.3.2 验收监测方法 5.3.2.1 实际水样比对试验同本标准5.1.2.1条.当废水样品为高氯废水时,采纳HJ/T 70方法与紫外（UV）吸收水质自动在线监测仪进行比对.实际水样比对试验验收指标见表 2.5.3.2.2 质控样考核同本标准 5.1.2.2条.5.4 氨氮水质自动分析仪 5.4.1 仪器类型 a. 气敏电极法：采纳氨气敏复合电极,在碱性条件下,水中氨气通过电极膜后对电极内液体pH值的变动进行丈量,以标准电流信号输出.b. 光度法：在污水水样中加入能与氨离子发生显色反应的化学试剂利用分光光度计分析得出氨氮浓度的方法.5.4.2 验收监测方法 5.4.2.1 电极法性能验收方法 5.4.2.1.1 实际水样比对试验收集实际废水样品,以水污染源在线监测仪器与国标方法（GB 7479或GB 7481）对废水氨氮值进行比对试验,比对试验过程中应保证水污染源在线监测仪器与国标法丈量结果组成一个数据对,至少获得6个测定命据对,计算实际水样比对试验相对误差.80%的相对误差值应到达本标准实际水样比对试验验收指标.计算方法见本标准5.1.2.1条.实际水样比对试验验收指标见表 2.5.4.2.2 质控样考核同本标准 5.1.2.2条.5.4.2.3 光度法性能验收方法 5.4.2.3.1 实际废水样品比对试验同本标准 5.4.2.1.1条.实际水样比对试验验收指标见表2.5.4.2.4 质控样考核同本标准 5.1.2.2条.5.5 总磷水质自动分析仪 5.5.1 验收监测方法 5.5.1.1 实际水样比对试验收集实际废水样品,以自动监测仪器与国标方法（GB 11893）进行实际水样比对试验,比对试验过程中应保证水污染源在线监测仪器与国标法丈量结果组成一个数据对,至少获得6个测定命据对,计算实际水样比对试验相对误差.80%相对误差值应到达本标准实际水样比对试验验收指标.计算方法见本标准5.1.2.1条.实际水样比对试验验收指标见表 2.5.5.1.2 质控样考核同本标准 5.1.2.2条.5.6 pH 水质自动分析仪 5.6.1 验收监测方法 5.6.1.1 实际水样比对试验收集实际废水样品,以自动监测仪器与国标方法（GB 6920）对废水pH值进行比对试验,比对试验过程中应保证水污染源在线监测仪器与国标法丈量结果组成一个数据对,至少获得6个测定命据对,计算两种丈量结果的绝对误差.80%绝对误差值应到达本标准实际水样比对试验验收指标.实际水样比对试验验收指标见表 2.5.6.1.2 质控样考核同本标准 5.1.2.2条.5.7 超声波明渠污水流量计超声波明渠污水流量计的检检验收方法、指标和要求,参照HJ/T 15-1996中第4章“检测与试验方法”执行.5.8 水质自动采样器自动采样器能按技术说明书上的要求工作.采样量重复性,采纳丈量6次采样的体积方式,单次采样量与平均值之差不年夜于±5mL或平均容积的±5%.5.9 数据收集传输仪 5.9.1 适应性检查只修改数据收集传输仪的系统设置和建立相应的测试模板,就可以适应新的水污染源在线监测仪器,修改其系统设置可以改变监测对象,收集通道类型可自由设定,登录时应可设置3个及以上平安级别,以确保数据的平安性和保密性.5.9.2 接口与显示检查 5.9.2.1 数据收集传输仪应具备模拟量、数字量、标准串行口（RS485/RS232）接口、继电器输出接口等,可以通过RS485 或RS232 接口,向上位机发送数据,以便实时监控污水排放状况.5.9.2.2 数据收集传输仪接口应具有扩展功能、模块化结构设计,可根据使用要求,增加输入、输出通道的数量,以满足用户的各项监控功能要求.5.9.2.3 数据收集传输仪应能实时显示水污染源在线监测仪器和辅助设备的工作状态和报警信息,可以用图、表方式,实时显示污染物排放状况和环境参数.5.9.3 诊断检查数据收集传输仪对水污染源在线监测仪器应具备故障断断功能（传感器故障报警、超标报警、通信故障报警、断电记录等）.5.9.4 自力性检查当数据收集传输仪与上位机通信中断时,数据收集传输仪能自力工作,仍具有数据收集、控制水污染源在线监测仪器和辅助设备运行等各种功能.5.9.5 管理平安检查应具备平安管理功能,把持人员需登录帐号和密码后,才华进入控制界面,对所有的把持均自动记录、保管.登录时应具备很多于3级以上把持管理权限.5.9.6 数据处置与检索检查 5.9.6.1 数据处置检查数据收集传输仪可存储12个月及以上的原始数据,记录水质测定命据和各类仪器运行状态数据,自动生成运行状况陈说、水质测定命据陈说、失落电记录陈说、把持记录陈说和仪器校准陈说.5.9.6.1.1 水质测定命据和各类仪器运行状态数据 a. 水质测定命据；b. 有效数据个数；c. 电源故障状态数据；d. 污染处置设施运行状态数据；e. 零点和量程校准数据；f. 把持和维护数据；g. 超标准排放数据；h. 超越水污染源在线监测仪器测定上限和下限的数据；i. 仪器故障数据.5.9.6.1.2 失落电记录陈说当数据收集传输仪外部电源失落电又恢复供电时,系统应能自动启动,自动恢复运行状态并记录呈现失落电的时间和恢复运行的时间.5.9.6.1.3把持记录陈说对运行参数设置的修改等把持,数据收集传输仪应自动记录,可对这些记录随时调用.5.9.6.2 数据检索检查能检索分歧日期的历史数据,并进行报表统计和图形曲线分析；自动生成日报、月报、年报.5.9.7 远程通信和校正检查 5.9.7.1 校时检查上位机可发送时钟命令并校准数据收集传输仪的时钟,数据收集传输仪同时发送时钟命令,水污染源在线监测仪器的时钟 5.9.7.2 校正控制检查5.9.7.2.1 校正检查通过数据收集传输仪,上位机可发送零点和量程校准命令,来校准水污染源在线监测仪器的零点和量程.5.9.7.2.2 控制检核对不连续监测的项目（如TOC、CODCr等）,上位机可通过数据收集传输仪设置水污染源在线监测仪器的丈量时间,也可以发送强制进行水质测定的命令.5.9.8 现场故障模拟恢复试验在水污染源在线监测系统现场验收过程中,人为模拟现场断电、断水和气绝等故障,在恢复供电等外部条件后,水污染源在线监测系统应能正常自启动和远程控制启动.在数据收集传输仪中保管故障前完整分析的分析结果,并在故障过程中不被丧失.数据收集传输仪完整记录所有故障信息.表2 水污染源在线监测仪器实际水样比对试验验收指标。

水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920水质 pH值的测定玻璃电极法GB 7479水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893水质总磷的测定钼酸铵分光光度法GB 11914水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996超声波明渠污水流量计HJ/T 70高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003氨氮水质自动分析仪技术要求HJ/T 103－2003总磷水质自动分析仪技术要求HJ/T 104－2003总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999电磁流量计ZBY 120工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测系统验收技术标准HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量〔CODCr〕在线自动监测仪、总有机碳〔TOC〕水质自动分析仪、紫外〔UV〕吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 标准性引用文件本标准内容引用了以下文件中的条款。

但凡不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收标准GB 50168－92 电气装置安装工程电缆线路施工及验收标准HBC 6－2001 环境保护产品认定技术要求化学需氧量〔CODCr〕在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳〔TOC〕水质自动分析仪技术要求HJ/T 191－2005 紫外〔UV〕吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控〔监测〕系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义以下术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量〔CODCr〕在线自动监测仪、总有机碳〔TOC〕水质自动分析仪、紫外〔UV〕吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污源在线监测管理制度一、总则为了加强对水污染源的监测管理，保护水环境，促进生态文明建设，根据《水污染防治法》等相关法律法规，制定本管理制度。

二、监测范围本制度适用于对生产、生活、农业等各类水污染源进行在线监测管理。

三、监测标准1. 水污染源在线监测应符合国家相关标准和规定，监测设备应具备相应的准确性和可靠性。

2. 监测数据应准确反映水质污染源的排放情况，监测结果应为实时数据。

四、监测设备1. 监测设备应选择具备国家认证的产品，且应按照规定进行定期维护和检修，保证设备运行的正常性。

2. 监测设备应安装在水污染源的排放口，以确保监测数据的真实性和及时性。

五、监测频率1. 水污染源的在线监测应按照国家相关规定进行，不得随意更改监测频率。

2. 水污染源监测数据应按照监测频率进行实时上传和报送。

六、数据报送1. 监测数据应按照国家相关规定进行报送，及时将监测数据上传到国家环保部门或相关监管部门。

2. 监测数据的报送应包括监测结果、监测频率、监测设备资料等信息。

七、监测记录1. 监测记录应按照国家相关规定进行保存，保存的时间不得少于国家规定的时间。

2. 监测记录应及时上传至国家环保部门或相关监管部门。

八、监测数据的处理1. 监测数据应按照国家相关规定进行处理，不得随意篡改监测数据。

2. 监测数据的处理应具有真实性和可靠性，不得虚假报送。

九、监测管理1. 对水污染源进行在线监测的管理部门应按照国家相关规定进行监督管理。

2. 监测管理部门应进行定期检查和评估，确保水污染源在线监测的有效性和合规性。

十、监测处罚1. 对监测数据造假或篡改的水污染源，相关部门将按照法律法规进行处罚。

2. 水污染源监测管理部门应对违规的水污染源进行处罚，并及时通报。

十一、监测数据的利用1. 监测数据应用于水污染源排放达标排放的认定，及时控制和治理水污染源。

2. 监测数据可用于国家环保部门或相关监管部门的行政决策和管理。

十二、监测成本1. 水污染源在线监测的相关费用由监测单位承担，费用包括监测设备、设施、人员等支出。

水污染源在线监测系统安装技术规范1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。

1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212 污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源在线监测数据有效性鉴别技术规范1 合用范畴1.1 本原则规定了水污染源排水中化学需氧量（CODCr）、氨氮（NH3-N）、总磷（TP）、pH 值、温度和流量等监测数据旳质量规定，数据有效性鉴别措施和缺失数据旳解决措施。

1.2 本原则合用于水污染源排水中化学需氧量（CODCr）、氨氮（NH3-N）、总磷（TP）、pH 值、温度和流量等监测数据旳有效性鉴别。

2 规范性引用文献本原则内容引用了下列文献中旳条款。

但凡不注日期旳引用文献，其有效版本合用于本原则。

GB 6920 水质 pH 值旳测定玻璃电极法GB 7479 水质铵旳测定纳氏试剂比色法GB 7481 水质铵旳测定水杨酸分光光度法GB 11893 水质总磷旳测定钼酸铵分光光度法GB 11914 水质化学需氧量旳测定重铬酸盐法GB 13195 水质水温旳测定温度计或颠倒温度计测定法HBC 6- 环保产品认定技术规定化学需氧量（CODCr）水质在线自动监测仪HJ/T 70 高氯废水化学需氧量旳测定氯气校正法HJ/T 96- pH 水质自动分析仪技术规定HJ/T 101- 氨氮水质自动分析仪技术规定HJ/T 103- 总磷水质自动分析仪技术规定HJ/T 104- 总有机碳（TOC）水质自动分析仪技术规定HJ/T 191- 紫外（UV）吸取水质自动在线监测仪技术规定HJ/T 355- 水污染源在线监测系统运营与考核技术规范3 术语和定义下列术语和定义合用于本原则。

3.1数据有效性指从在线监测系统中所获得旳数据经审核符合质量保证和质量控制规定，在质量上能与原则措施可比。

3.2自动分析仪指化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC ）水质自动分析仪、紫外（UV ）吸取水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪等自动分析仪器。

4 数据质量规定4.1 与原则措施可比除流量外，运营维护人员每月应对每个站点所有自动分析仪至少进行1 次自动监测措施与实验室原则措施旳比对实验，实验成果应满足本原则旳规定。
