隔离开关隔离开关主要用于隔离电路。

分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。

隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。

但是，隔离开关必须是动态和稳定的。

隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。

逆向维修设备的力系是隔离的，以确保人员和设备的安全。

（2）隔离开关与断路器配合切换操作，改变操作方式。

（3）用于切断小电流回路和旁路（回路）电流。

（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关条件和有关调度规定后才能进行。

隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。

M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。

主要用于隔离开关与同级断路器联动操作的场合。

M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。

隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。

如图1.1所示。

图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。

按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。

如图1 .2所示。

图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。

图1.3隔离开关组成方框图。

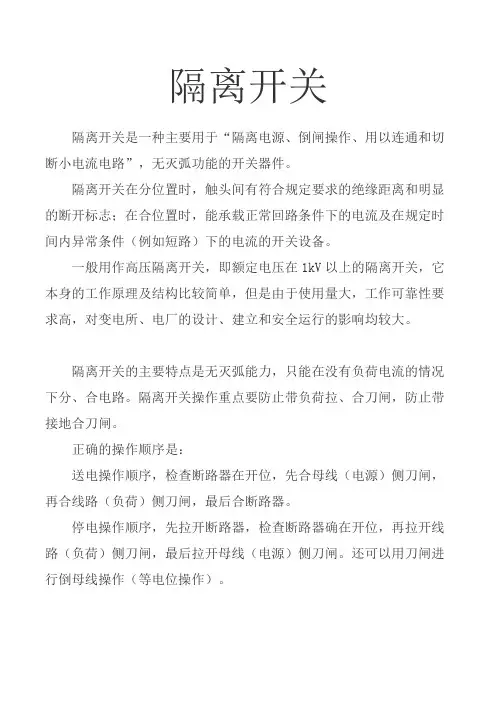

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关操作重点要防止带负荷拉、合刀闸，防止带接地合刀闸。

正确的操作顺序是：送电操作顺序，检查断路器在开位，先合母线（电源）侧刀闸，再合线路（负荷）侧刀闸，最后合断路器。

停电操作顺序，先拉开断路器，检查断路器确在开位，再拉开线路（负荷）侧刀闸，最后拉开母线（电源）侧刀闸。

还可以用刀闸进行倒母线操作（等电位操作）。

1.隔离开关必须在不带负荷或负荷在隔离开关允许的范围内时才能进行操作。

即隔离开关操作时断路器必须在断开状态。

2.操作时先拔定位销，分合闸动作要果断、迅速，终了时不要用力过猛，操作完成后一定要用定位销锁住，并目测动触头位置是否符合要求。

3.若发生带负荷切投隔离开关的误操作，则要冷静以避免发生反方向的误操作。

高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。

2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。

4.隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时，倒闸操作-定要按顺序进行。

如侄闸操作被闭锁不能操作时，应查明原因，正常情况下不得随意解除闭锁。

隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。

隔离开关操作的关键是防止开关带负荷合闸和接地合闸。

正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。

断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。

该开关也可用于反向母线运行（等电位运行）。

1隔离开关只能在空载或负载在隔离开关允许范围内操作。

也就是说，当隔离开关工作时，断路器必须处于断开状态。

2先拔出定位销，开关动作要果断、迅速。

操作结束时不要用力过大。

操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。

三。

隔离开关带负荷误操作时，应冷静，避免反方向误操作。

高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。

2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。

4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。

若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。

5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔35kV户外隔离开关采用陶瓷绝缘子。

变老不容易，也不容易持久。

表面具有抗氧化能力。

它能提高零件的耐腐蚀性。

整体锁紧装置安全可靠。

本文将介绍民间熔化隔离开关的学习手册。

如果你觉得这篇文章对你有帮助，请按照下面的编辑来做gw4-35/630a系列轻型操作扭矩免维护户外交流高压隔离开关是应用于铁路自闭、遥控系统和车站供电系统的新一代户外产品。

CX-1电动机构可方便地与遥控系统接口，实现遥控、遥信、遥测。

Gw4-35系列轻型转矩型免维护户外交流高压隔离开关是根据GB 1985-89《交流高压隔离开关和接地开关》的要求，结合电气化铁路的具体要求制造的。

适用于频率为50Hz、10kV的供电网络，用于高压母线、断路器等电气设备的检修和高压带电线路的空载电隔离。

它也可以用来打开和关闭非常小的电容和感应电流。

23.1海拔高度不超过3000m；3.2环境温度-30℃-40℃；3.3风速不大于35m/s；3.4地震烈度不大于8度；3.5冰厚不大于10mm；3.6适用于无严重烟雾、易燃物质、爆炸危险的场所化学腐蚀3.7适用于Ⅲ级及以下污染区域（用户有特殊要求可进行特殊设计；非水平安装场所不适用3.8）。

三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。

2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。

3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。

4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。

5. 该产品所有铸钢件、铁件均采用热镀锌防腐措施，所有标准件全部采用不锈钢件，导电部分采用热压铸结构6. 型号后面带a的产品为不锈钢加强型，绝缘子瓷件和连杆的上下附件均为不锈钢。

隔离开关隔离开关的结构中没有专门的灭弧装置，不允许用它带负荷分闸或合闸。

当隔离开关分闸时，只有断路器切断电路后才能拉开隔离开关；闭合时，必须先闭合隔离开关，然后用断路器接通电路。

隔离开关的主要功能如下：1隔离电源当用电设备停电检修时，需要停电检修的设备用隔离开关与电源隔离，形成明显的断开点，以保证人员和设备的安全。

2开关操作电气设备的运行状态可分为运行、备用和维护三种工作状态。

将电气设备从一种工作状态变为另一种工作状态的操作称为切换操作。

例如，在双母线连接的电路中，电源线可以从一组母线切换到另一组母线，而不会中断用户的供电。

三。

无电流或小电流回路的高压隔离开关虽然没有专用的灭弧装置，但在投切过程中可以切断小电流，根据动触头和静触头快速分闸时迅速拉长电弧的灭弧原理，可以熄灭触头间的电弧。

因此，允许高压隔离开关拉合以下回路：1拉合电压互感器、避雷器回路；2母线拉合及与母线直接相连设备的电容电流；三。

开关励磁电流小于2A的空载变压器：一般电压35kV，容量1000KVA 及以下变压器；电压110KV，容量3200kVA及以下变压器。

4容量电流不大于5A的空载线路：10KV电压5km及以下架空线路；35kV 电压10km及以下架空线路。

隔离开关种类繁多，按安装位置可分为：按安装位置分为室内型和室外型；根据刀闸的运动方式，可分为水平旋转式、垂直旋转式和插入式；按每相柱式绝缘子数量分为单柱式、双柱式、三柱式；根据运行特点，可分为单极式和三极式；根据有无接地开关，可分为接地开关和非接地开关。

保持1清理瓷件表面的灰尘，检查瓷件表面有无釉面或损坏，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。

如果损坏严重，应更换；2检查刮片表面是否有清洁、变形或与机械接触的痕迹，有无与汽油接触的痕迹；三。

检查刀片及附件是否完好；4检查隔离开关、母线、断路器连接导线是否牢固、过热；5检查软连接件是否断裂；6检查清洁操作机构和传动部分，并加适量润滑脂；7检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8检查隔离开关底座是否完好，接地是否可靠。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

民熔隔离开关是采用陶瓷绝缘子浇筑而成不易老化经久耐用表面抗氧化能力强加强零件的抗锈蚀能力一体锁扣装置、安全可靠民熔隔离开关主要用于变电站商城等场地本文介绍关于隔离开关操作步骤培训，接下来就给大家讲解下1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

民熔隔离开关2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。

主要功能：不带负荷分断和接通线路。

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3.用以接通或断开小电流电路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

隔离开关的所有触点都暴露在空气中，并有明显的断开点。

断路器不能断开或断开电流。

否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。

2当线路停止送电时，必须依次拉合隔离开关。

停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。

送电运行顺序与停电运行顺序相反。

这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。

三。

操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。

4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。

5隔离开关应在主控制室操作。

当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。

6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。

开关操作必须按顺序进行。

当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。

只有在检查正确后，才能释放锁止装置进行操作。

隔离开关1的工作原理。

室内隔离开关有单极式和三级式。

一般为隔离开关式结构，常用线接触接触接触。

它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。

2隔离开关工作原理（1）开合动作要果断、迅速。

操作结束时，注意不要用力过大，目测动触头位置是否符合要求。

（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。

打开时，顺序相反。

（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。

（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。

隔离开关一、运行情况分析1.1操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。

依据极数划分成三极式与单极式两种。

在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。

其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。

在现场运行规定中，要求在70度以内控制隔离开关运行温度。

因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。

其中对于这些方面是可以被应用的：（1）和、拉不存在问题的避雷器与电压互感器；（2）通过设备管理部门同意，合、拉220kV或者以下电压等级母线电流；（3）对不存在问题的变压器中性点接地刀闸进行拉、合。

（4）对低于5A的空载引线进行拉合，在2A的空载变压器电流值以下控制拉、合励磁电流；（5）通过设备管理单位认可，对母线环路电流进行拉合；（6）对220kV之下等电位的环路电流进行拉、合。

但是，一定要对避免环路内开关分闸的策略进行应用。

1.2运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。

在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。

在操作隔离开关前，必须要将一定的断路器控制电源投入进去。

在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。

送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。

为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。

当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。

操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。

此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。

隔离开关隔离开关通常被称为隔离开关。

在电力系统中，它在改变运行方式、隔离电源、切断或接通小电流回路和无电流回路等方面起着重要作用。

因此，如何正确操作和维护隔离开关设备，对于保证人们的安全和合理用电具有重要意义。

因此，对于这方面的一些内容，有关单位和工作人员一定要有扎实的把握。

1运行分析1.1根据安装地址的不同，高压隔离开关分为室外型和室内型。

按极数可分为三极型和单极型。

操作时，应密切注意隔离开关自身的工作电流和电压。

如果工作电压超过额定电压，容易造成瓷瓶放电。

加热程度与运行电流密切相关，也与其外观变形有关。

现场操作规程要求隔离开关的工作温度控制在70℃以内。

由于专用灭火装置尚未设置，故仅限于隔离开关的具体应用。

1.2操作注意事项（1）闸刀开关接通时严禁带电；（2）防止使用接地开关和断路器；（3）应严格控制隔离开关的故障电流、合闸和牵引负荷电流。

断开合格后，或负载误动时，应断开开关。

这样，应立即改变操作方向，并立即灭弧，以防止活载过大和隔离开关拉大。

操作隔离开关前，必须将断路器的某一控制电源投入运行。

只有断路器打开接地闸刀开关，拔下接地线，打开开关，才能停止送电。

在输电过程中，先组合母线侧开关，再组合负荷侧开关。

停电时，顺序改变。

为保证工作人员的安全，操作闸刀时采用远程操作方式。

如果远程电气控制失败，应在现场完成电气操作。

当两者都难以工作时，必须遵循解锁方案。

经批准后，可手动操作闸刀开关。

在运行过程中，对传统机构的运行声音进行分析，看是否存在异常情况，是否能完成整个过程。

此外，三相能否同时完成，其位置能否精确控制也需要高度关注。

手动操作隔离开关时，必须戴绝缘手套。

在雨天，需要隔热罩和带防雨罩的绝缘靴。

手动控制闸刀开关时，动作应灵活，末端应防止撞击。

合上闸刀开关后，检查接触面的完整性。

手动合刀开关时，刀片离开刀口后应加速灭弧。

打开后，检查分离角度是否有问题。

2具体维修对策分析主要由传动机构、绝缘部分、支撑座、操作机构和导电部分组成。

隔离开关隔离刀闸即我们经常所说的隔离开关，在电力系统中，它作为一次设备，在改变运行方式、隔离电源、切断或者接通小流电路与无电流电路时发挥着重要的作用。

所以，如何正确的操作和维护隔离开关设备，对于确保人们的安全、合理用电有着巨大的意义，因此，对于这方面的一些内容，要求有关单位及工作人员必须要扎实的进行掌握。

1、运行情况分析1.1 操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。

依据极数划分成三极式与单极式两种。

在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。

其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。

在现场运行规定中，要求在70度以内控制隔离开关运行温度。

因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。

1.2 运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。

在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。

在操作隔离开关前，必须要将一定的断路器控制电源投入进去。

在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。

送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。

为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。

当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。

操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。

此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。

对隔离开关进行手动操作时，需要带上绝缘手套，雨天操作，需要带防雨罩的绝缘罩和绝缘靴等绝缘设备。
