通信原理第五版第6章数字调制

通信系统中的数字信号调制原理在通信系统中，数字信号调制是非常重要的一个环节。

数字信号调制的原理是将数字信号转换为模拟信号，以便在信道传输过程中能够准确传输和恢复原始信息。

下面我将详细介绍数字信号调制的原理。

数字信号调制的主要目的是将数字信号转换为模拟信号，以便在信道传输过程中可以准确传输信息。

这样一方面可以减小传输的带宽，另一方面也可以提高信号的传输质量和抗干扰能力。

数字信号调制主要有两种方式：ASK（Amplitude Shift Keying）和FSK（Frequency Shift Keying）。

对于ASK调制，其原理是通过改变信号的振幅来表示不同的数字信号。

具体实现方法是，在一个固定频率的载波信号上，当需要传输高电平（1）时，将振幅调制成一定水平；当需要传输低电平（0）时，将振幅调制成另一个水平。

这样，接收端可以通过测量信号的振幅来还原原始的数字信号。

而对于FSK调制，其原理是通过改变信号的频率来表示不同的数字信号。

具体实现方法是，在一个固定振幅的载波信号上，当需要传输高电平（1）时，将频率调制成一定值；当需要传输低电平（0）时，将频率调制成另一个值。

接收端则可以通过测量信号的频率来还原原始的数字信号。

值得注意的是，数字信号调制的过程中会引入一定的量化误差和噪声干扰，因此在设计通信系统时需要考虑到这些因素。

此外，不同的数字信号调制方式在传输效率、带宽利用率、抗干扰能力等方面可能有所不同，需要根据具体的应用场景进行选择。

总的来说，数字信号调制在通信系统中起着至关重要的作用。

掌握数字信号调制的原理和实现方法，可以帮助我们设计出更高效、更可靠的通信系统，从而更好地满足人们对信息传输的需求。

希望以上内容对您有所帮助。

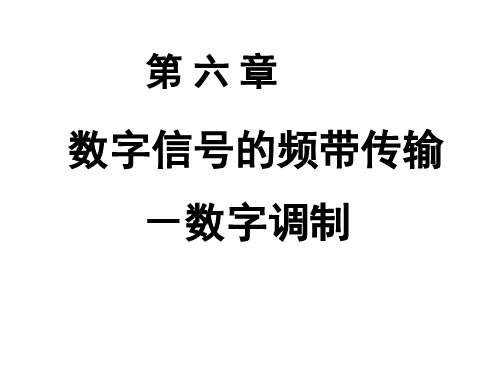

通信原理ICommunication Theory安建伟北京科技大学通信工程系第六章 数字信号的频带传输6.1 引言 6.2 二进制数字信号正弦型载波调制 6.3 四相移相键控 6.4 M进制数字调制 6.5 恒包络连续相位调制第6章数字信号的频带传输6.1 引言1.数字信号的正弦型载波调制数字信号 d(t) 调制 频带信号 带通信道s ( t ) = A c o s ( 2 π ft + ϕ ) = F ( d ( t ))用数字基带信号去控制正弦型载波的某参量： ¾ 控制载波的幅度，称为振幅键控(ASK)； ¾ 控制载波的频率，称为频率键控(FSK)； ¾ 控制载波的相位，称为相位键控(PSK)。

3北京科技大学通信系第6章数字信号的频带传输2. 数字信号的分类 （1）二进制及M进制(M>2)； （2）按是否满足叠加原理分类： 线性调制及非线性调制； （3）按已调符号约束关系分类 无记忆调制及有记忆调制。

4北京科技大学通信系第6章数字信号的频带传输6.2 二进制数字信号的正弦载波调制1. 二进制通断键控（OOK或2ASK） 2. 二进制移频键控（2FSK） 3. 二进制移相键控（2PSK或BPSK） 4. 2PSK的载波同步 5. 差分移相键控（DPSK）5北京科技大学通信系第6章数字信号的频带传输 (OOK) 6.2.1 二进制通断键控二进制通断键控(OOK： On-Off Keying) 又名二进制振幅键(2ASK)，它是以单极性 不归零码序列来控制正弦载波的导通与关 闭。

即正弦载波的幅度随数字基带信号而 变化。

6北京科技大学通信系第6章数字信号的频带传输1. OOK信号的产生a) 模拟法n = −∞∑+∞a nδ ( t − nTb )b (t ) =a n = 0 或1脉冲成形 滤波器 冲激响应 g T ( t )n = −∞∑+∞a n g T ( t − nTb )sO O K (t ) A cos(2π f c t )b) 键控法载波 cosωct开关电路1 0KSOOK(t)b(t)7北京科技大学通信系第6章数字信号的频带传输¾时域表示b( t ) =n = −∞∑a∞ngT ( t − nTb )其中b(t)为单极性矩形不归零脉冲序列。

《通信原理》习题参考答案第六章6-1. 设发送数字信息为011011100010，试分别画出OOK 、2FSK 、2PSK 及2DPSK 信号的波形示意图。

解：6-4. 假设在某2DPSK 系统中，载波频率为2400Hz ，码元速率为1200B ，已知相对码序列为1100010111：（1）试画出2DPSK 信号波形（注：相位偏移ϕ∆可自行假设）； （2）若采用差分相干解调法接收该信号时，试画出解调系统的各点波形； （3）若发送信息符号0和1的概率分别为0.6和0.4，试求2DPSK 信号的功率谱密度。

解：（1）载波频率为码元速率的2倍0 1 1 0 1 1 1 0 0 0 1 0 OOK 2FSK 2PSK2DPSK 2DPSK 1 1 0 0 0 1 0 1 1 1（2）相干解调系统的原理框图如下：1 1 0 0 0 1 0 1 1 1abcdef（3） )]2400()2400([41)]()([41-++=-++=f P f P f f P f f P P s s c s c s E ，其中：∑+∞∞---++--=)()(])1([)()()1(2212221s s ss s mf f mf G a P Paf f G a a P P f P δ∑+∞∞--+=)()(04.0)1(196.022s s s mf f m Sa f f Sa f δππ)(04.0)()1200/(sin 115222f f f δππ+= ∴⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧-⎥⎦⎤⎢⎣⎡-++⎥⎦⎤⎢⎣⎡+=2222)2400()2400(1200sin )2400()2400(1200sin 2.29f f f f P E ππ )]2400()2400([01.0-+++f f δδ6-5. 设载频为1800Hz ，码元速率为1200B ，发送数字信息为011010： （1） 若相位偏差︒=∆0ϕ代表“0”、︒=∆180ϕ代表“1”，试画出这时的2DPSK 信号波形； （2） 又若︒=∆270ϕ代表“0”、︒=∆90ϕ代表“1”，则这时的2DPSK 信号的波形又如何？（注：在画以上波形时，幅度可自行假设。

第六章 数字调制系统1． 已知电话信道可用的信号传输频带为600-3000Hz ，取载频为1800Hz ，试说明：(1) 采用α=1余弦滚降基带信号时，QPSK 调制可以传输2400b/s 数据；(2) 采用α=0.5余弦滚降基带信号时，8PSK 调制可以传输4800b/s 数据；解：(1) R b =2400b/s , R B =1200(B) , 基带奈氏带宽W 1= R B / 2 = 600Hz ,信道带宽为 B = 3000 – 600 = 2400Hz = (1+α) 2W 1 = (1+α) R B α=1时，QPSK 系统的频带利用率为数据传输速率为（2）α=0.5时，8PSK 系统的频带利用率为数据传输速率为2．设有一个2PSK 信号，其码元传输速率为1000B ，载波波形 为A cos ( 4 π ⨯ 10 6 t )。

(1) 试问每个码元中包含多少个载波周期？(2) 若发送“0”和“1”的概率分别是0.6和0.4，试求此信号的功率谱密度的表达式。

解：(1)由载波波形可知已调信号载频为2⨯106 Hz ，因此每个码元中包含2⨯106 / 1000 = 2000个载波周期。

222log log log 4 1 //(1)(1)11b B b B R R M M b s Hz B R ηαα=====+++240012400 /b b R B b sη==⨯=22log log 8 2 //(1)10.5b M b s Hz ηα===++240024800 /b b R B b sη==⨯=(2) 2PSK 功率谱密度为因为P s （f ）为基带信号双极性矩形脉冲的功率谱密度，因此有：注：因为先验不等概，所以P s ( f )的离散谱中只有m = 0一项不为零， 故P 2PSK ( f )存在离散载波f c 分量。

3．设有一个2DPSK 传输系统对信号采用A 方式编码，其码元速率为1200B ，载波频率为2400Hz ，已知输入码元序列为011010， 试画出此2DPSK 信号序列的波形图。

第6 章模拟信号的数字化本章教学要求：1、掌握低通型抽样定理、PCM 基本工作原理。

掌握均匀量化原理、非均匀量化原理（A 律13折线）和编码理论。

2、理解时分复用和多路数字电话系统原理。

3、了解PCM 抗噪声性能、DM 和DPCM 系统原理。

§6.1 引言一、什么是模拟信号数字化？就是把模拟信号变换为数字信号的过程，即模数转化。

这是本章欲解决的中心问题。

二、为什么要进行模数转换？由于数字通信的诸多优点，数字通信系统日臻完善。

致使许多模拟信源的信号也想搭乘数字通信的快车；先将模拟信号转化为数字信号，借数字通信方式（基带或频带传输系统）得到高效可靠的传输，然后再变回模拟信号。

三、怎样进行数字化？就目前通信中使用最多的模数转换方法—脉冲编码调制（PCM）为典型，它包含三大步骤：1.抽样（§2 和§3）；2.量化（§4）；3.编码（§5）1.抽样：每隔一个相等的时间间隙，采集连续信号的一个样值。

2.量化：将量值连续分布的样值，归并到有限个取值范围内。

3.编码：用二进制数字代码，表达这有限个值域（量化区）。

2、解调3、抽样定理从频谱图清楚地看到，能用低通滤波器完整地分割出一个F（ω）的关键条件是ωs≥2ωm，或f s≥2f m。

这里2f m 是基带信号最大频率，2f m 叫做奈奎斯特抽样频率。

抽样定理告诉我们，只要抽样频率不小于2f m，从理想抽样序列就可无失真地恢复原信号。

二、带通抽样带通信号的带宽B=f H-f L，且B<<f H，抽样频率f s 应满足f s=2B(1+K/N)=2f H/N 式中，K=f H/B-N，N 为不超过f H/B 的最大整数。

由于0≤K<1，所以f s在2B～4B 之间。

当f H >> B 即N >>1 时f S =2B。

当f S > 2B(1+R/N) 时可能出现频谱混叠现象（这一点是与基带信号不同的）例：f H= 5MHz，f L = 4MHz，f S =2MHz 或3MHz 时，求M S(f)§6.3 脉冲幅度调制（PAM）理想抽样采用的单位冲击序列，实际中是不存在的，实际抽样时采用的是具有一定脉宽和有限高度的窄脉冲序列来近似。
