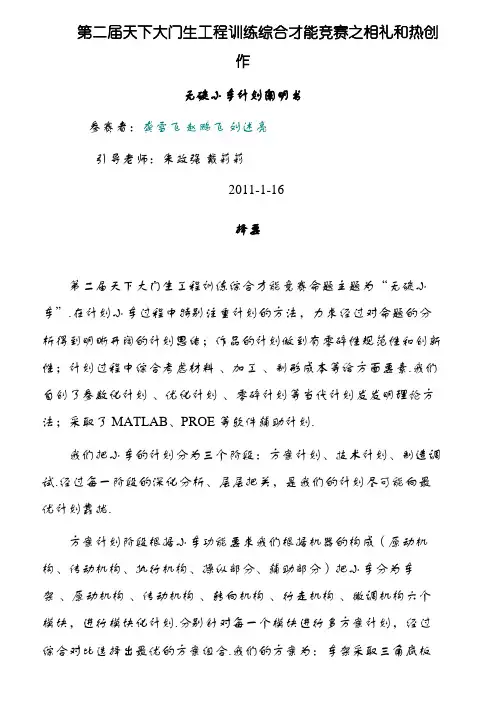

第二届全国大学生工程训练综合能力竞赛无碳小车设计说明书参赛者：龚雪飞赵鹏飞刘述亮指导老师：朱政强戴莉莉2011-1-16摘要第二届全国大学生工程训练综合能力竞赛命题主题为“无碳小车” 。

在设计小车过程中特别注重设计的方法，力求通过对命题的分析得到清晰开阔的设计思路；作品的设计做到有系统性规范性和创新性；设计过程中综合考虑材料、加工、制造成本等给方面因素。

我们借鉴了参数化设计、优化设计、系统设计等现代设计发发明理论方法；采用了MATLAB 、PROE 等软件辅助设计。

我们把小车的设计分为三个阶段：方案设计、技术设计、制作调试。

通过每一阶段的深入分析、层层把关，是我们的设计尽可能向最优设计靠拢。

方案设计阶段根据小车功能要求我们根据机器的构成（原动机构、传动机构、执行机构、控制部分、辅助部分）把小车分为车架、原动机构、传动机构、转向机构、行走机构、微调机构六个模块，进行模块化设计。

分别针对每一个模块进行多方案设计，通过综合对比选择出最优的方案组合。

我们的方案为：车架采用三角底板式、原动机构采用了锥形轴、传动机构采用齿轮或没有该机构、转向机构采用曲柄连杆、行走机构采用单轮驱动实现差速、微调机构采用微调螺母螺钉。

其中转向机构利用了调心轴承、关节轴承。

技术设计阶段我们先对方案建立数学模型进行理论分析，借助MATLAB分别进行了能耗规律分析、运动学分析、动力学分析、灵敏度分析。

进而得出了小车的具体参数，和运动规律。

接着应用PROE 软件进行了小车的实体建模和部分运动仿真。

在实体建模的基础上对每一个零件进行了详细的设计，综合考虑零件材料性能、加工工艺、成本等。

小车大多是零件是标准件、可以购买，同时除部分要求加工精度高的部分需要特殊加工外，大多数都可以通过手工加工出来。

对于塑料会采用自制的‘电锯'切割。

因为小车受力都不大，因此大量采用胶接，简化零件及零件装配。

调试过程会通过微调等方式改变小车的参数进行试验，在试验的基础上验证小车的运动规律同时确定小车最优的参数。

无碳小车设计项目说明书一等奖作品第二届全国大学生工程训练综合能力竞赛无碳小车设计说明书参赛者：龚雪飞赵鹏飞刘述亮指导老师：朱政强戴莉莉2011-1-16摘要第二届全国大学生工程训练综合能力竞赛命题主题为“无碳小车”。

在设计小车过程中特别注重设计的方法，力求通过对命题的分析得到清晰开阔的设计思路；作品的设计做到有系统性规范性和创新性；设计过程中综合考虑材料、加工、制造成本等给方面因素。

我们借鉴了参数化设计、优化设计、系统设计等现代设计发发明理论方法；采用了MATLAB、PROE等软件辅助设计。

我们把小车的设计分为三个阶段：方案设计、技术设计、制作调试。

通过每一阶段的深入分析、层层把关，是我们的设计尽可能向最优设计靠拢。

方案设计阶段根据小车功能要求我们根据机器的构成（原动机构、传动机构、执行机构、控制部分、辅助部分）把小车分为车架、原动机构、传动机构、转向机构、行走机构、微调机构六个模块，进行模块化设计。

分别针对每一个模块进行多方案设计，通过综合对比选择出最优的方案组合。

我们的方案为：车架采用三角底板式、原动机构采用了锥形轴、传动机构采用齿轮或没有该机构、转向机构采用曲柄连杆、行走机构采用单轮驱动实现差速、微调机构采用微调螺母螺钉。

其中转向机构利用了调心轴承、关节轴承。

技术设计阶段我们先对方案建立数学模型进行理论分析，借助MATLAB分别进行了能耗规律分析、运动学分析、动力学分析、灵敏度分析。

进而得出了小车的具体参数，和运动规律。

接着应用PROE软件进行了小车的实体建模和部分运动仿真。

在实体建模的基础上对每一个零件进行了详细的设计，综合考虑零件材料性能、加工工艺、成本等。

小车大多是零件是标准件、可以购买，同时除部分要求加工精度高的部分需要特殊加工外，大多数都可以通过手工加工出来。

对于塑料会采用自制的‘电锯’切割。

因为小车受力都不大，因此大量采用胶接，简化零件及零件装配。

调试过程会通过微调等方式改变小车的参数进行试验，在试验的基础上验证小车的运动规律同时确定小车最优的参数。

无碳小车设计说明设计说明：无碳小车设计背景：现在的交通工具使用化石燃料作为能源，不仅对环境造成了严重的污染，还加剧了全球变暖的问题。

为了解决这个问题，设计了一种无碳小车，它使用清洁能源作为驱动力，减少对环境的污染。

设计目标：1.使用清洁能源作为驱动力，减少对环境的污染。

2.提供舒适的乘坐体验和良好的操控性能。

3.具备足够的续航里程和快速充电功能。

4.物理结构紧凑，方便停放和携带。

5.引入智能控制系统，提供高效的安全性和智能交互。

设计特点：1.清洁能源驱动：无碳小车使用电能作为驱动力，充电器可使用太阳能或者风能进行充电，以减少对传统能源的依赖。

2.舒适性和操控性能：小车配备高质量的悬挂系统和减震系统，确保乘坐舒适性。

此外，小车采用电动驱动系统，提供平稳加速和操控性能。

3.续航里程和快速充电功能：小车配备高效的电池系统，提供足够的续航里程，以满足日常通勤需求。

同时，可支持快速充电功能，短时间内充电至80%以上。

4.紧凑的物理结构：小车采用紧凑的物理结构设计，尺寸较小，方便停放和携带，适合城市环境使用。

5.智能控制系统：小车配备智能控制系统，包括导航系统、安全辅助系统和智能交互界面。

导航系统可以提供最佳路线规划和实时交通信息，安全辅助系统可提供驾驶员警示和自动刹车等功能，智能交互界面可以通过语音或手势控制实现乘坐舒适性和便利性。

实施方案：1.动力系统设计：小车采用纯电动驱动系统，电池系统采用高能量密度的锂离子电池，以提供足够的续航里程。

充电器可以使用太阳能充电板或风力充电机，充电时间约为4小时。

2.悬挂系统设计：小车配备高质量的悬挂系统，以提供舒适的乘坐体验。

采用独立悬挂设计，可根据路面情况自动调节减震幅度。

3.控制系统设计：小车配备智能控制系统，包括中央控制单元、传感器和执行器。

中央控制单元接收传感器数据，并将其转换为相应的控制信号，通过执行器实现对小车的控制。

该系统可以提供导航、安全辅助、车辆诊断等功能。

参赛者
姓名班级
1 机械工程学院机械电子08-3班
2 机械工程学院机械电子08-3班
机械工程学院机械电子08-3班
3 机械工程学院机械电子08-3班

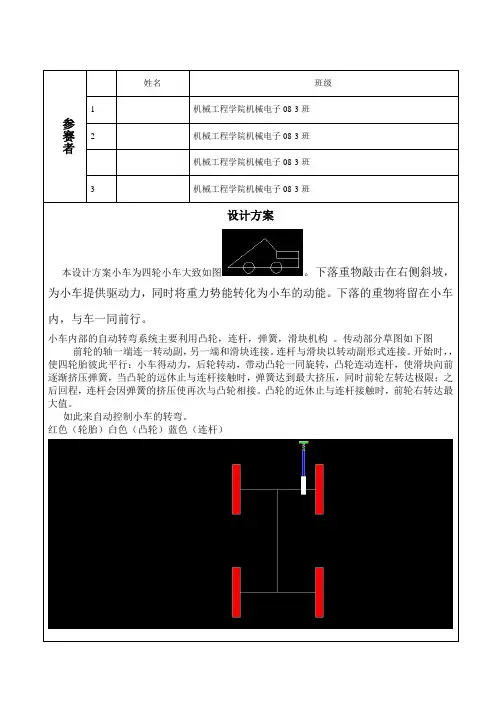

设计方案
本设计方案小车为四轮小车大致如图。

下落重物敲击在右侧斜坡，为小车提供驱动力，同时将重力势能转化为小车的动能。

下落的重物将留在小车
内，与车一同前行。

小车内部的自动转弯系统主要利用凸轮，连杆，弹簧，滑块机构。

传动部分草图如下图前轮的轴一端连一转动副，另一端和滑块连接。

连杆与滑块以转动副形式连接。

开始时，，使四轮胎彼此平行：小车得动力，后轮转动，带动凸轮一同旋转，凸轮连动连杆，使滑块向前逐渐挤压弹簧，当凸轮的远休止与连杆接触时，弹簧达到最大挤压，同时前轮左转达极限；之后回程，连杆会因弹簧的挤压使再次与凸轮相接。

凸轮的近休止与连杆接触时，前轮右转达最大值。

如此来自动控制小车的转弯。

红色（轮胎）白色（凸轮）蓝色（连杆）
无碳小车——设计说明书
一、设计结构组成：
滑轮、重物、弹簧、圆锥齿轮，凸轮机构
二、设计图
三、设计图说明
1、驱动部分：如图所示，驱动轮通过小车斜面与重物相连，重物下落驱动小车轮转动，将重物下落的重力势能转化为小车的动能。

2、转向部分：如图所示，与驱动轮同轴的锥齿轮将驱动轮在竖直平面内的圆周转动转换成水平面内的圆周运动，然后再转化成竖直平面内的圆周运动，通过凸轮机构最终实现将圆周运动转化成杆的左右摆动，。

无碳小车设计说明书学院：行知工学分院班级：机械132班学生姓名：学号：指导老师：完成时间： 2015 年 6 月 15 日1.绪论1.1小车的设计命题设计一种小车，驱动其行走及转向的能量是根据能量转换原理，由给定重力势能转换来的。

给定重力势能为 4 焦耳（取g=10m/s2），设计时统一用质量为1Kg的重块（￠50×65 mm，普通碳钢）铅垂下降来获得，落差400±2mm，重块落下后，须被小车承载并同小车一起运动，不允许从小车上掉落。

如图1.1所示。

图1.1要求小车行走过程中完成所有动作所需的能量均由此重力势能转换获得，不可使用任何其他的能量来源。

要求小车具有转向控制机构，且此转向控制机构具有可调节功能，以适应放有不同间距障碍物的竞赛场地。

要求小车为三轮结构，具体设计、材料选用及加工制作均由学生自主完成。

1.2小车的整体设计要求小车设计过程需要完成：机械设计、工艺方案设计、经济成本分析和工程管理方案设计。

命题中的工程管理项要求综合考虑材料、加工、制造成本等各方面因素，提出合理的工程计划。

设计能力项要求对参赛作品的设计具有创新性和规范性。

命题中的制造工艺能力项要求综合运用加工制造工艺的知识。

1.3小车的设计方法在小车的设计方法上，我们借鉴了参数化设计、优化设计、系统设计等现代设计发明理论方法。

采用CAXA、SolidWorks2012等辅助软件设计。

2.设计方案2.1尺寸设计由于小车实在平面上运行，转弯半径较小，所以定小车的宽度为150mm，长度为150mm，使其能拥有更佳的灵活性。

如图2.1所示。

图2.12.2最大转角因为小车长为150mm，当绕过最大偏移距离为500mm的圆弧时能得到最大转角，如图3.2所示，即可得最大转角位26.897°.如图2.2所示。

.. 图2.2设曲柄长度为10，已知最大转角位26.897°，由图2.3所示可知可得最大偏移距离图2.3偏移距离L=10/tan（26.897°）=19.71mm2.3后轮直径设计传动机构的功能是把动力和运动传递到转弯机构和驱动轮上。
