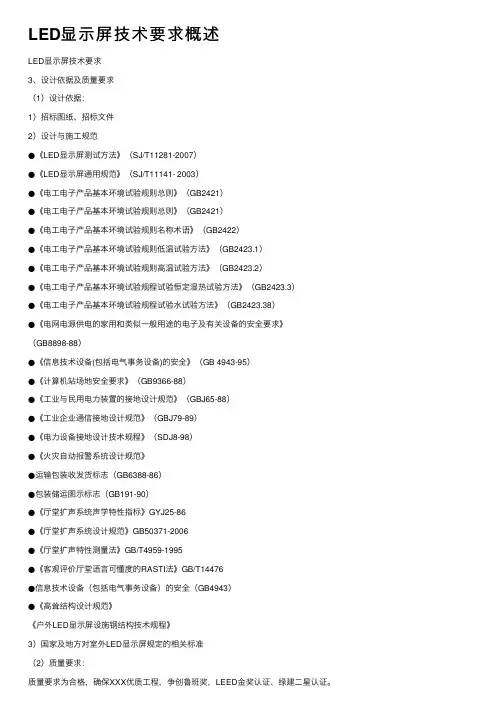

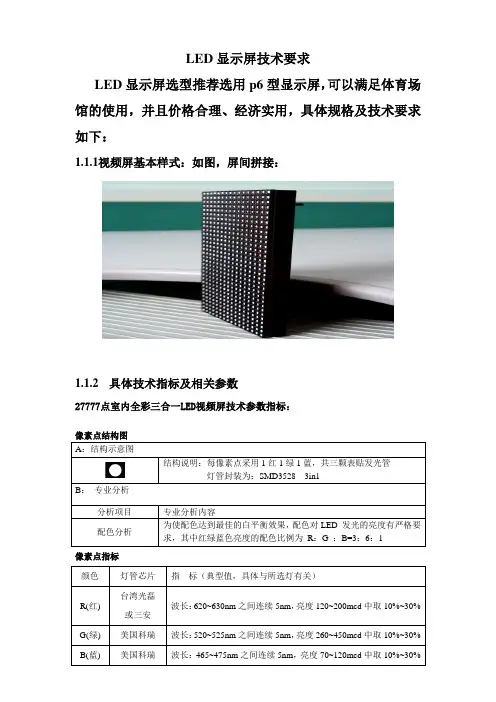

LED显示屏技术要求3、设计依据及质量要求（1）设计依据：1）招标图纸、招标文件2）设计与施工规范●《LED显示屏测试方法》（SJ/T11281-2007）●《LED显示屏通用规范》（SJ/T11141-2003）●《电工电子产品基本环境试验规则总则》（GB2421）●《电工电子产品基本环境试验规则总则》（GB2421）●《电工电子产品基本环境试验规则名称术语》（GB2422）●《电工电子产品基本环境试验规则低温试验方法》（GB2423.1）●《电工电子产品基本环境试验规则高温试验方法》（GB2423.2）●《电工电子产品基本环境试验规程试验恒定湿热试验方法》（GB2423.3）●《电工电子产品基本环境试验规程试验水试验方法》（GB2423.38）●《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》（GB8898-88）●《信息技术设备(包括电气事务设备)的安全》（GB4943-95）●《计算机站场地安全要求》（GB9366-88）●《工业与民用电力装置的接地设计规范》（GBJ65-88）●《工业企业通信接地设计规范》（GBJ79-89）●《电力设备接地设计技术规程》（SDJ8-98）●《火灾自动报警系统设计规范》●运输包装收发货标志（GB6388-86）●包装储运图示标志（GB191-90）●《厅堂扩声系统声学特性指标》GYJ25-86●《厅堂扩声系统设计规范》GB50371-2006●《厅堂扩声特性测量法》GB/T4959-1995●《客观评价厅堂语言可懂度的RASTI法》GB/T14476●信息技术设备（包括电气事务设备）的安全（GB4943）●《高耸结构设计规范》《户外LED显示屏设施钢结构技术规程》3）国家及地方对室外LED显示屏规定的相关标准（2）质量要求：质量要求为合格，确保XXX优质工程，争创鲁班奖，LEED金奖认证、绿建二星认证。
4、质量保证及使用寿命依据招标文件5、主要材料品牌主要材料品牌6、LED显示屏投标人建议选择国内一线LED显示屏供应商。
附件：技术要求1、设计理念LED显示屏系统，应遵循技术先进、功能全面、安装简便、维修方便的宗旨，引入当今成熟的先进数字技术，如网络互联技术、信息自动化处理技术、接口技术、多媒体技术等，将LED显示屏系统建设成为达到国内先进水平的系统。
显示屏的规格尺寸约为（长x高）：29.8m×17.35m=517.03m2（具体尺寸由中标单位现场测量，进行深化设计）。
像素点间距应为10mm，显示屏可视距离15~500m。
具有环路备份功能，系统配备标准网络接口，可接入计算机局域网，并能播出网络信息（包括局域网内的视频），共享网络信息资源。
可通过远程网络控制，利用多媒体视频控制技术，将多种形式的视频信息源引入计算机网络系统，如有线电视信号、摄像视频信号、影碟机视频信号、计算机动画信息等。
2、系统设计为确保本项目的建设成功和可持续发展，项目设计、建设与技术方案应遵循以下原则：2.1先进性采用国内外视频领域的先进终端系统方案，保证系统的先进性及所提供的产品在技术方面的处于行业领先地位，其系统品质做到行业内优秀。
2.1.1支持DVI、HDMI接口技术、HD-SDI（高清晰度数字视频信号）图像等信号的输入。
2.1.2可实现专业视频处理器输入模块和显示屏模块的安全热插拔。
2.1.3显示系统可实现远程控制和自我诊断，体现人性化和智能化的特点。
2.2集成性以系统工程、信息工程、自动化控制等理论为指导，采用集成的方式规划LED显示系统。
系统采用计算机局域网络技术，引入当今成熟的数字技术，如信息自动化处理技术、接口技术、多媒体技术、多屏图像处理技术、多路信号切换技术等。
同时可与监控、网络通讯等系统集成，形成一套功能完善、技术先进的信息显示及管理控制平台。
2.3可扩展性系统具备在现有基础上进一步扩展、满足潜在功能需求的能力。
2.3.1标准化接口设计，控制系统升级不会影响显示系统稳定运行。
2.3.2标准化、模块化软件设计，可随时对操作系统升级。
2.4可靠性2.4.1系统配置符合逻辑，系统功能实用、操作便捷。
2.4.2引用成熟的控制技术，提高系统运行的稳定性。
2.5经济性系统操作简单，维护量少，软件可以升级，节约使用和维护成本。
2.6可维护性系统在设计中充分考虑日常维护和定期维护及应用软件的升级等需求，使今后维护工作方便、快捷。
2.6.1模组化结构设计，方便安装、调试和维修，系统所使用的开关电源均通过国际安全认证。
2.6.2支持显示模块带电热插拔，显示控制软件具有自我诊断能力，能够随时对显示屏进行逐点扫描，可实时追踪故障位置。
2.7升级性在系统规划和设计过程中充分考虑系统升级需求，在开发系统软件过程中考虑软件的规模、占用逻辑资源大小，保证在选用超大规模逻辑程序时有足够的逻辑资源余量。
2.8兼容性系统能够接入当前主流视频信息源，LED屏可支持除了支持ADSL、光纤等有线方式之外，同时可支持无线网络联网控制。

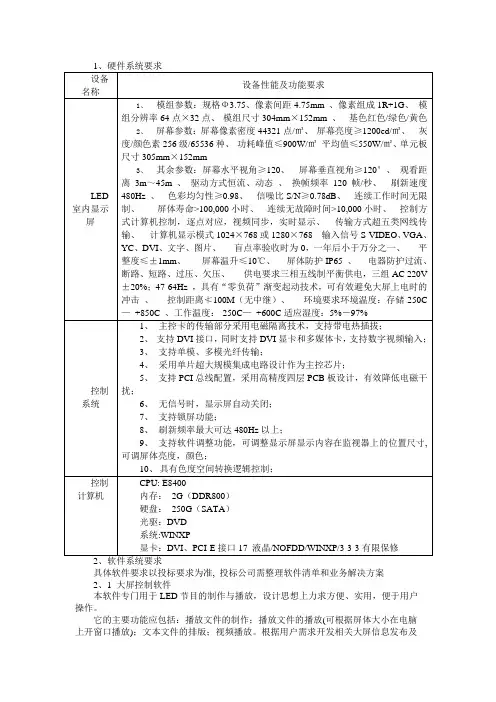

3、项目建设架构3.1系统架构（1）LED全彩色显示屏（2）显示屏控制系统、扩声系统（3）显示屏供电系统（4）显示屏散热系统（5）钢结构及外框装饰（6）显示屏编辑播放系统3.2系统运行除试运行和维护调试阶段，须保证7*24小时的稳定、持续运行；实现本项目自动开关机、自动播放、程序自动播出等需求。
3.3项目施工周期工期满足招标文件要求。
4、设计要求在投标时须出具完整的项目设计方案，在结构设计安装过程中，严格遵照中华人民共和国颁布的质量安全规范标准，保证显示屏能够高效、安全使用。
4.1显示屏为钢结构支撑，主要包括上下矩形钢管，检修层钢结构,钢结构及其埋件需满足结构受力计算及规范要求等。
4.2模组固定龙骨与检修层之间焊接符合国家相关要求，保证整屏的强度和承载能力，且可调整因矩形钢管的变形而引起前后不在同一平面内，确保像素中心间距精度小于0.5mm，任意相邻像素平整度小于0.5mm，保证模块安装平整度。
4.3采用模块化设计，箱体与电源的接地之间通过导线连接，通过屏体结构与大地连接，保证良好的接地，防止屏体带电。
4.4音频扩声系统设计，作为视频播出系统的伴音配合视频系统扩声。
4.5采用IEEE808.3以太网络接口、标准的RS232串行接口和视频接口，通过光纤通讯技术，实现数据的转换和分配。
4.6配电设计：本项目为复杂的大型电子系统，元器件多、功耗大。
应采用安全有效的保护接地、防静电接地、屏蔽接地等多种接地措施。
4.7动力电采用220V开关电源供电，其电压波动在±15%下仍可正常工作。
4.8供电设有专门的配电箱，配电系统兼容双路切换供电系统，配电箱380V供电系统输入。
LED和IC均采用模块化开关电源供电，开关电源输入220V交流，输出低纹波直流电压。
可实现LED屏供电分区管理，便于运行维护。
4.9屏体具有防水、防高低温及防雾处理，高低温工作时均能保持模块之间不会相互挤压变形，使用寿命长；不积尘积水；面罩不反光，耐紫外线，长年不褪色。
4.10箱体采用带门全密闭箱体结构，前面IP65等级,后面IP43等级。
表面采用专业胶封装，背面设计有防水槽及防水胶圈，防水水平达到IP65的标准相当于抗水枪冲击的程度；箱体平整度系数0.5mm。
4.11采用升级版全彩控制系统，带盲点检测、逐点校正和无限状态回传功能。
4.12并安装有多功能卡，可自行根据环境亮度来调整屏幕亮度。
4.13显示屏出厂前需进行至少72小时老化测试，并检测无马赛克现象。
4.14即使在晴朗的白天，也可以清楚地看清屏幕上的画面。
4.15所有LED电子屏均配备避雷器，有效保证雷雨天气显示屏能够正常工作。
4.16具有防震设计，轻微地震需保证屏体、箱体等支架无明显移位、变形，保证显示屏正常工作。
4.17所有线缆需隐藏设计、具有防水、防漏电、防静电、防鼠咬。
4.18免费升级换代系统操作、控制软件，帮助用户改进和提高系统功能。
4.19多窗口同时播放不同比例的广告画面及文字，可任意分割屏体实现同时播放不同画面。
4.20及时发布信息本地控制机及服务器均可支持发布紧急通知、重要信息等内容，具体如下：4.20.1可以显示各种计算机信息，图形、图画及二、三维动画等，具有丰富的播放方式，显示滚动信息、通知、标语口号等。
4.20.2可灵活输入及播出多种信息，可播放文本信息，播放形式可滚点、滚行、引入引出模式、可上移、左移、消息可循环播出，字体、字号可任意选择，可设置播放速度，另外多条消息可同时播出、或与动画、图像同时播出。
4.20.3各项显示信息可由用户进行自由组合编辑，并支持节目表方式，将常规显示内容进行排列，每一显示内容可单独编辑，可自动定时播放或循环播放、自动切换等，也可由控制中心进行插播干预。
4.20.4可显示中文（含繁体字）、英文、数字等多种文字和多种字体，并支持其它外文文字的显示，如日文、西班牙文、德文、法文、希腊文、拉丁文、俄文、韩文等外文；有多种字体和字型可供选择，除支持Windows提供的所有文字的字型、字体和图形外，还支持自造字、自造标志图案的显示；对文字可以进行无级放大、缩小、变形等操作。
4.20.5具有丰富的播放方式，画面和文字播出方式有单行左移、多行上移、左右拉、上下推、旋转、缩小、放大、闪烁、飘雪、滚屏等多种方式，提供画面和文字的滚动、移动、中开、中合、闪烁、淡变、飞动显示、反白、百页窗飘雪等多种的显示方式。
5、关键技术要求5.1制作容易开发工具是基于标准的中文版多媒体平台，所见即所得。
采取图标工具栏，无需编程。
5.2内容丰富支持多媒体及外围设备，使显示屏显示的内容丰富多彩。
如：声卡、视卡、CD-ROM、触摸屏及各种视频设备。
5.3布局随意强大的软件功能可单独显示视频、文字或图像、PPT等；还可在视频图像上叠加文字信息、动画等。
5.4应变能力强在正常播出过程中，如需临时增改内容，可锁定当前画面，无需关机“黑”屏。
5.5远程控制可采用PLC控制技术，实现与配电和使用环境的自动化监控，系统与远程智能控制器通讯，实现开、关机及数据信息的传递等多种监控功能，远程控制距离≥1000M。
5.6逐点校正技术展现自然界的真实色彩，实现颜色的真实还原。
5.7独立视频控制技术对输入信号进行数字化处理，具有多种视频非线性补偿功能，自动完成视频信号采集、处理及播放。
5.8色坐标空间变换技术显示屏的色彩还原度较差时，可及时进行色度校正。
5.9同步换帧技术采用完全帧同步技术，使图像更加稳定。
5.10非线性校正技术对视频信息进行非线性校正与处理，同时具备实现颜色平衡的调整功能，确保图像逼真色彩鲜艳。
5.11动态像素控制技术对显示屏的输出灰度进行非线性校正，确保画面层次清晰、色彩鲜艳、对比度好。
