第一章测试1.医学电子仪器是以临床诊断、治疗和康复为目标的电子仪器，其测量参数包括人体生理参数、生化指标或者对人体的形态结构及功能成像等（）。
A:错B:对答案:B2.医学电子仪器的种类大体可以分为：生命信息监护设备、体外诊断设备和医学影像设备（）。
A:对B:错答案:A3.生物医学传感器的作用是把人体的各种生理信息转换为（）的变换装置。
A:生物信息B:电信息C:化学信息D:生理信息答案:B4.处理器是医疗仪器硬件系统运算的控制核心，是信息处理、程序运行的最终执行单元（）。
A:错B:对答案:B5.生物信号是指所有主动的、被动的、电的和非电的人体物理信息（）。
A:对B:错答案:A6.生物信号的特征包括（）。
A:噪声强B:随机性强C:信号弱D:频率低答案:ABCD7.从信号处理角度来看，生物信号属于连续、平稳随机信号（）。
A:错B:对答案:A8.为了保证被测生物医学信号不发生畸变，应尽可能减小仪器的输入阻抗（）。
A:对B:错答案:B9.生物电放大器的共模抑制比通常定义为（）。
A:差模增益B:共模增益C:共模增益与差模增益的比值D:差模增益与共模增益的比值答案:D10.在立项开发医学电子仪器的最初阶段应做好充分的产品调研（）。
A:对B:错答案:A第二章测试1.关于电容性耦合干扰的描述哪个是不正确的？（）A:避免两导线平行可以减小耦合干扰B:增大两导线之间的距离可以减小容性耦合干扰C:一个导体上的电压或者干扰成分通过分布电容使其它导体上的电位受到影响，这种现象就是电容性耦合D:使用屏蔽线时，传输信号的芯线伸出屏蔽层的长度增加可以提高抗干扰的效果答案:D2.关于接地的描述不正确的是（）A:安全接地就是保护接地B:工作接地既可以是大地电位也可以不是大地电位C:接地分为安全接地和工作接地D:安全接地是对信号电压设立基准电位答案:D3.请问下列不同材质的电阻中低频噪声最大的是哪一种（）A:阻值误差大的金属膜电阻B:合成碳质电阻器C:阻值误差小的金属膜电阻D:线绕电阻答案:B4.抑制干扰的措施有哪些（）A:为感性负载增加的耗能电路B:去耦C:接地和屏蔽D:隔离答案:ABCD5.关于噪声的描述哪些是正确的（）A:噪声电压或者噪声电流可以用一个确定的时间函数来描述B:白噪声是指在很宽的频率范围内，噪声功率谱密度为一常数C:测量系统内部噪声往往成为测量精度的限制性因素D:噪声是来自测量系统外部对被测信号产生影响的信号答案:BC6.关于低噪声放大器设计原则，下列哪些描述是正确（）A:多级放大器低噪声设计中尽量提高第一级放大器增益有利于降低放大器总的噪声B:多级放大器中第一级放大器的噪声对总的噪声影响是最大的C:放大器设计中，在有源器件负载允许的情况下尽量选择低阻值的外回路电阻有利于降低放大器的噪声D:只要选择了低噪声器件就一定能获得低噪声性能的放大器答案:ABC7.干扰和噪声是一个概念的两种说法（）A:错B:对答案:A8.电路内部固有的噪声可以用屏蔽、合理接地等方法予以消除（）A:对B:错答案:B9.导体中含有散粒噪声（）A:错B:对答案:A10.请问电容器中不包含哪种噪声（）A:低频噪声B:散粒噪声C:闪烁噪声D:热噪声答案:B第三章测试1.同相并联结构三运放前置放大器第一级输出回路里不产生共模电流，但该回路里共模电压处处相等（）A:对B:错答案:A2.三运放前置放大器中同相并联的两个运放为A1、A2，为提高三运放前置放大器的共模抑制比，一般应当选择共模抑制比高的A1、A2，A1和A2共模抑制比的对称性并不重要（）A:对B:错答案:B3.右腿驱动电路的作用是减小放大器输入端共模电压向差模的转化，从而提高放大器共模抑制比（）A:错B:对答案:A4.提高前置级共模抑制能力的常见措施有（）A:隔离技术B:屏蔽驱动技术C:设置保护电路D:右腿驱动技术答案:BD5.电气隔离通常是指浮置电路和接地电路两部分电路之间没有电气上的直接联系，通常应当包括哪几个主要部分的隔离（）A:信号通道隔离B:控制信号隔离C:模拟电路和数字电路的隔离D:电源隔离答案:ABD6.生物电放大器前置级基本要求包括（）A:低噪声B:低输入阻抗C:高共模抑制比D:低漂移答案:ACD7.有同相并联运放A1、A2和基本差动放大器A3组成的三运放电路，下列哪个描述是错误的（）A:第二级增益高有利于总的共模抑制能力的提高B:为提高三运放电路的共模抑制比，应当选择高共模抑制比的A3C:三运放放大器输入阻抗接近无穷大D:三运放两级放大器的增益分配会影响总的共模抑制比答案:A8.关于隔离级描述错误的是（）A:实现信号隔离也可以在A/D变换之后B:实现信号隔离只能在A/D变换之前C:实现电气隔离通常可以采用光电耦合和电磁耦合D:对模拟信号进行隔离时要求光电隔离器件具有很好的线性答案:B9.下列关于陷波器的描述正确的是（）A:陷波器属于带通滤波器B:陷波器属于带阻滤波器C:陷波器属于低通滤波器D:陷波器属于高通滤波器答案:B10.有关生物电放大器输入阻抗的描述哪些是正确的（）A:高输入阻抗是放大器高共模抑制比的必要条件B:被放大的信号越微弱要求放大器输入阻抗越高C:为使被测参数不发生畸变，应尽可能提高放大器输入阻抗D:放大器输入阻抗越高，放大器信号增益就越稳定答案:ABCD第四章测试1.兴奋通常是活组织在刺激作用下发生的一种可以传播的，伴有特殊电现象并能引起某种效应的反应过程（）A:对B:错答案:A2.下列关于生物电位的描述正确的是（）A:细胞膜外电位大于细胞膜内电位时，细胞处于静息状态B:兴奋细胞就是生物电信号源C:建立细胞膜内为正，膜外为负的过程称为超射D:细胞膜外电位大于细胞膜内电位时，细胞处于兴奋状态答案:ABC3.关于心电产生机理的描述哪些是正确的（）A:P波是由心房的激动所产生B:窦房结产生的兴奋最先传导到左心室C:QRS波反映左右心室的电激动过程，因此其幅度最大D:窦房结产生的兴奋同时传导到心房和心室，引起心房和心室收缩答案:AC4.关于导联的描述正确的是（）A:标准导联I、II、III属于单极肢体导联B:加压导联和单极肢体导联相比，心电波形形状不变，波形幅度增加了50% C:导联是指测量生物电信号时安放在人体体表电极放置位置和电极与放大器的连接方式D:导联就是指测量生物电信号的电极答案:BC5.对标准导联I、II、III而言，在心电的每一瞬间都有VIII=VI+VII（）A:对B:错答案:B6.下列关于心电图机中过压保护电路的描述正确的是（）A:主要保护在心电测量过程中心电图机不会受到串入的高电压引起破坏B:主要保护在心电测量过程中病人不会受到串入的高电压引起的电击危险C:过压保护电路分为高压保护、中压保护和低压保护D:既要保护在心电测量过程中病人不会受到串入的高电压引起的电击危险，又要保护在心电测量过程中心电图机不会受到串入的高电压引起破坏答案:AC7.心电图机中一定要设置导联选择器进行导联切换（）A:对B:错答案:B8.心电图机中设置时间常数电路的作用主要是防止电极极化电压造成后级放大器的饱和失真（）A:错B:对答案:B9.有关心电图机定标电路的描述正确的是（）A:定标信号还可以用于时间常数的测量B:定标电路是为了校准心电图机的灵敏度C:一般在使用心电图机之前都要对心电图机进行定标校准D:定标电路通常是给前置放大器输入1mV矩形波信号，记录纸上应当描记出幅度为10mm的矩形波答案:ABCD10.为保证患者心电测量过程中的电气安全，与前置级相连的控制信号必须经过隔离电路进行电气隔离（）A:对B:错答案:A第五章测试1.常规测量的血压通常指（）。

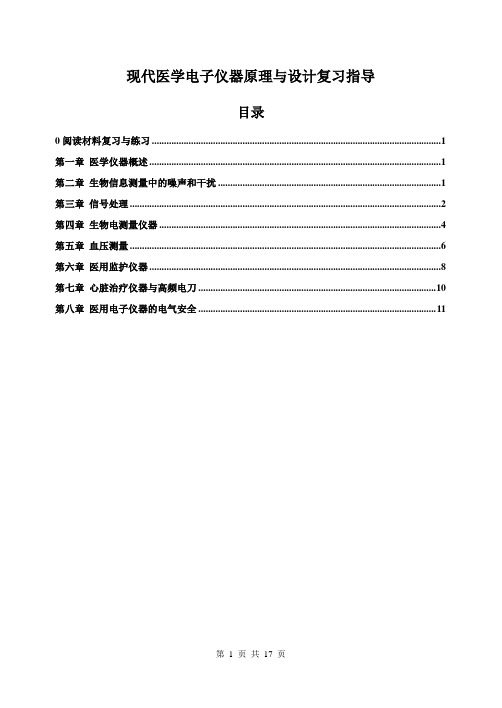

现代医学电子仪器原理与设计复习指导目录0阅读材料复习与练习 (1)第一章医学仪器概述 (1)第二章生物信息测量中的噪声和干扰 (1)第三章信号处理 (2)第四章生物电测量仪器 (4)第五章血压测量 (6)第六章医用监护仪器 (8)第七章心脏治疗仪器与高频电刀 (10)第八章医用电子仪器的电气安全 (11)0阅读材料复习与练习1.（）主要指那些单纯或组合应用于人体，用于生命科学研究和临床诊断治疗的仪器，包括所需的软件。
2.随着当今人类社会的发展和对医学模式认识上的转变，特别是以Internet 为代表的信息技术的普及，以医院为中心的模式必然会再次回归到以（）的医学模式上来。
医学仪器的设计应充分认识这一医学发展的必然趋势。
3.以（）为中心的医学模式正在崛起，我们从事医学仪器设计应充分认识到这一发展趋势。
4.（）技术是对生物体中包含的生命现象、状态、性质及变量和成分等信息的信号进行检测和量化的技术。
5. （）技术即是研究从被检测的湮没在干扰和噪声中的生物医学信号中提取有用的生物医学信息的方法。
6.（）实质上是某一专门知识，例如某种疾病的诊断、处方，某些矿物的资源勘探数据分析等的计算机咨询系统(软件)。
专家系统的基础是（），一类是已经总结在书本上的定律、定理和公式等，另一类是专家们在实际工作中长期积累的经验、教训。
7.请给出虚拟医学仪器的系统构成，并叙述各模块的功能。
8.请简述应用CMOS电路的注意事项。
9.施乐PARC研究中心首席科学家马克.威瑟提出宁静技术（Calm Technology）：“技术应无缝地融入我们的生活，而不是让我们时时感到技术的战栗与恐惧；我们不会消失在电脑空间中，而是电脑将消失在我们的生活中。
”结合课程学习体会谈谈宁静技术对医学仪器设计的启示。
第一章医学仪器概述1.依据检测和处理信号的方法不同，医学仪器的工作方式分为：（）和间接、（）和延时、间断和连续、模拟和（）。
2.依据医学仪器的用途不同，医学仪器通常分为：（）用仪器，如生物电诊断与监护、生理功能诊断与监护、人体组织成分的电子分析、人体组织结构形态影像诊断；（）用仪器，如电疗、光疗、磁疗与超声波治疗。
医学仪器试题及答案一、单项选择题（每题2分，共20分）1. 医学仪器的基本功能不包括以下哪一项？A. 诊断B. 治疗C. 康复D. 娱乐答案：D2. 下列哪项不是医学影像设备的分类？A. X射线设备B. 超声设备C. 核磁共振设备D. 心电图设备答案：D3. 心电图机的主要功能是检测以下哪项？A. 心脏的电生理活动B. 心脏的血流情况C. 心脏的解剖结构D. 心脏的生化指标答案：A4. 以下哪项不是医学仪器的发展趋势？A. 智能化B. 微型化C. 集成化D. 单一化答案：D5. 医学仪器的安全性要求中不包括以下哪一项？A. 电气安全B. 辐射安全C. 机械安全D. 环境安全答案：D6. 以下哪项不是医学仪器的维护保养内容？A. 定期清洁B. 定期校准C. 定期更换耗材D. 随意拆解答案：D7. 医学仪器的校准通常需要使用以下哪项？A. 标准物质B. 标准设备C. 标准操作程序D. 以上都是答案：D8. 以下哪项不是医学仪器的生物相容性要求？A. 无刺激性B. 无过敏性C. 无毒性D. 无生物降解性答案：D9. 医学仪器的电磁兼容性测试不包括以下哪一项？A. 电磁干扰B. 电磁抗扰度C. 射频干扰D. 热稳定性答案：D10. 以下哪项不是医学仪器的临床评价内容？A. 安全性评价B. 有效性评价C. 经济性评价D. 美观性评价答案：D二、多项选择题（每题3分，共15分）11. 医学仪器的基本组成包括以下哪些部分？A. 传感器B. 信号处理系统C. 显示器D. 电源答案：ABCD12. 医学仪器的分类依据可以是以下哪些？A. 功能B. 结构C. 应用领域D. 制造材料答案：ABC13. 医学仪器的安全性测试包括以下哪些内容？A. 电气安全测试B. 辐射安全测试C. 机械安全测试D. 软件安全测试答案：ABCD14. 医学仪器的生物相容性评价包括以下哪些方面？A. 细胞毒性B. 皮肤刺激C. 致敏性D. 遗传毒性答案：ABCD15. 医学仪器的电磁兼容性测试包括以下哪些项目？A. 电磁干扰测试B. 电磁抗扰度测试C. 射频干扰测试D. 静电放电测试答案：ABCD三、判断题（每题2分，共20分）16. 医学仪器的维护保养是保证其正常工作和延长使用寿命的重要措施。
【关键字】系统《数字化医疗仪器》（数据采集系统）复习题答案2、医学仪器微机数据采集系统2.1、模数与数模转换器应用(1)判断题ADC0809可以利用转换结束信号EOC向8031发出中断请求。
（√）(2)单选题①ADC0809芯片的输出允许信号为（B）。
（A）STAT （B）OE （C）EOC （D）ALE②A/D转换器的分辨率是指（D）"（A）A/D转换器的转换电压范围（B）A/D转换器的位数（C）A/D转换器的转换时间（D）能分辨最小的量化信号的能力"(1)判断题A/D转换器转换精度最高的类型是积分式ADC。
（√）(2)单选题①A/D转换器转换速度最快的的类型是（C）。
（A）逐次逼近式（B）积分式（C）并行式（D）计数式②一个八位的ADC器件，当参考电压为＋5V时，该芯片能分辨的最小信号电压为：（B）（A）5V （B）19.53mV （C）39.06mV （D）0.05V(1)判断题DAC0832是一个带单缓冲锁存器的8位D/A转换器。
（×）(2)单选题①D/A转换器的分辨率是指（D）（A）转换输出电压范围（B）D/A转换器的位数（C）D/A转换时间（D）输入D/A转换器单位数码所对应的转换输出电压②当单片机接口的两路数模转换电路电压需要同时输出时，必须采用（D）。
（A）单极性输出电路（B）双极性输出电路（C）单缓冲输出电路（D）双缓冲输出电路2.2、数据采集系统(1)判断题数据采集系统中不一定有A/D转换器件。
（×）(2)单选题①如果被测信号变化很缓慢，多道传感数据采集系统可以不用的器件是（C）。
（A）多路模拟开关（B）放大器（C）采样保持器（D）A/D转换器②当采样器的采样频率fS与输入信号最高频率fm两者之间的关系满足（D）时，采样输出信号fS(t)能恢复成输入模拟信号f(t)。
（A）fS≥0.5fm （B）fS≥fm （C）fS≥1.5fm （D）fS≥2fm(1)判断题多路模拟开关的主要用途是把模拟信号同时地送入A/D转换器。
现代医学电子仪器原理与设计复习指导目录绪论阅读材料复习与练习第一章医学仪器概述第二章生物信息测量中的噪声和干扰第三章信号处理第四章生物电测量仪器第五章血压测量第六章医用监护仪器第七章心脏治疗仪器与高频电刀第八章医用电子仪器的电气安全0阅读材料复习与练习1.（医疗仪器）主要指那些单纯或组合应用于人体，用于生命科学研究和临床诊断治疗的仪器，包括所需的软件。
2.随着当今人类社会的发展和对医学模式认识上的转变，特别是以Internet为代表的信息技术的普及，以医院为中心的模式必然会再次回归到以（社区、家庭医疗为中心，“以人为本”、以预防为主）的医学模式上来。
医学仪器的设计应充分认识这一医学发展的必然趋势。
3.以（社区医疗）为中心的医学模式正在崛起，我们从事医学仪器设计应充分认识到这一发展趋势。
4.（生物医学信号检测）技术是对生物体中包含的生命现象、状态、性质及变量和成分等信息的信号进行检测和量化的技术。
5. （生物信息处理）技术即是研究从被检测的湮没在干扰和噪声中的生物医学信号中提取有用的生物医学信息的方法。
6.（专家系统）实质上是某一专门知识，例如某种疾病的诊断、处方，某些矿物的资源勘探数据分析等的计算机咨询系统(软件)。
专家系统的基础是（专家知识），一类是已经总结在书本上的定律、定理和公式等，另一类是专家们在实际工作中长期积累的经验、教训。
7.请给出虚拟医学仪器的系统构成，并叙述各模块的功能。
答案要点：虚拟医学仪器通常由通用计算机系统、扩充的硬件模块和软件模块三大部分构成。
计算机系统指通用计算机，如PC机或工作站.功能：完成仪器的全套应用软件设计；硬件模块包括接口驱动部件、医学功能部件和传感器或作用部件。
功能：接口驱动部件的功能是实现硬件模块与计算机的接口，是使硬件模块与计算机系统能进行有效的通信和数据传输的关键；医学功能部件是硬件模块的核心，该部件进行有关生理信号的放大、滤波、处理，然后经模数转换变为数字信号，由接口驱动部件送计算机系统；传感器或作用部件是硬件模块和虚拟医学仪器最前端的部件，传感器是将所获微弱生命信号转换为电信号，作用部件是用于治疗的各种物理因子发生器；软件模块由计算机的部分系统软件、工具软件和专为虚拟医学仪器设计的医学应用软件组成。
1、简述生物医学测量包括的范围。
答：人体电信号：心电,脑电,肌电，其采集方法一般为各种电极人体非电信号：包括呼吸,体温,心输出量，血氧饱和度，血压，心音等等，一般利用相应的传感器。
2、简述心电的产生。
答：在人体内，窦房结发出一次兴奋，按一定途径和时程,依次传向心房和心室，引起整个心脏兴奋。
因此，每个心动周期中,心脏各个部分兴奋过程中出现的生物电变化的方向、途径、次序和时间都有一定规律。
这种生物电变化通过心脏周围的导电组织和体液反映到身体表面上，使身体各部位在每一心动周期中也都发生有规律的生物电变化，即心电位。
心电的特征幅值为0。
01-5mv.频率为0.05-100hz 3。
、简述导联的概念及分类。
答：导联:将两个电极安放在人体表面的任何两点,分别同心电图机的正负极端相连，可用来描记这两点电位差的变化,这种放置电极的方法及其与心电图机的联接方式称为导联。
标准肢体导联,加压单极肢体导联，胸导联4。
医疗器械的基本要求1。
仪器必须是安全的2.仪器必须达到预期的性能3.在仪器使用寿命内必须满足安全性要求，4,,仪器与其他仪器配合使用时必须考虑环境因素5，仪器的物理生物化学性能必须在安全范围内6，仪器的储存与运输必须有相应的要求7,仪器的副作用必须在一定的范围内8，必须依据目前认可的技术设计和制造9,感染和微生物污染必须在可接受的范围内5.心电图机的结构6。
分析了解心电图机相关电路的设计（高压保护，高频滤波，低压保护与输入缓冲电路,威尔逊网络，前置放大，1mv定标，时间常数，电极脱落检查）7.脑电图有什么基本特征？及其分类幅值在2-200uv，频率在0。
1—100hz8.何谓特异性诱发电位，临床上常用的诱发电位有哪几种10。
心率测量包括哪两种心率，如何检测通过在心电波形中检测R波的方法来测定瞬时心率和平均心率。
11.常见的呼吸测量方法与原理及其电路设计热敏式呼吸测量阻抗式呼吸测量12,说出三种无创血压测量的方法及其原理。
填空:第一章:概述1.医学仪器主要用于对人的疾病进行和。
2.共模抑制比定义为与之比。
3.信噪比定义为与之比。
4.频率响应是指仪器保持时,允许的范围,它是衡量系统增益随频率变化的一个尺度。
5.仪器的灵敏度是指与之比。
6.从人体拾取的生物信号不仅、而且。
常见的交流感应噪声和电磁感应噪声危害较大。
一般来说,更有意义。
7.精密度是指指仪器对测量结果区分程度的一种度量。
用它可以表示在条件下所得数值的接近程度。
8.医用仪器的检测对象是人体。
应确保、、和,有时因产生的危害也是不允许的。
9.医学仪器按用途可分为两大类:和。
10.生物信号一般为、信号,常见的和危害较大。
一般来说,更有意义。
11.生物信号一般为、信号,必须尽量采取各种措施,使噪声影响减至最小。
一般来说,更有意义。
12.输入量时,输出量而上、下漂动、缓慢变化的现象称为零点漂移。
13.在医学仪器的临床应用中,操作者为医生或医辅人员,因此要求医学仪器必须、、。
14.由一个实际系统构造一个模型的任务一般包括两方面的内容:第一是第二是。
15.模型的有效性用符合程度来度量,它可分以下三个不同级别的模型有效:;;。
16.物理模型,根据其与原型相似的形式可分为如下四种类型:;;;。
17.建立生理系统数学模型的方法主要有和两种。
18.医学仪器设计步骤:;;;;;。
1第二章:噪声和干扰19.干扰形成的三个条件:、与。
20.生物信息测量中干扰耦合途径有:;;;;;。
21.生物医学测量系统中的主要噪声类型是:、、。
22.信号隔离是依靠或来传送信号的。
23.通常为了统一,用放大器的固有噪声作为放大器的噪声性能指标。
24.低噪声设计的目的是减小到最低程度。
通常为了统一,用时放大器的固有噪声作为放大器的噪声性能指标。
25.所谓屏蔽泛指在两个空间区域加以,用以控制从一个区域到另一个区域的传播。
26.隔离的方法是使两部分电路,,从而切断从一个电路进入另一个电路的。
第三章:信号处理27.根据生物电信号的特点以及通过电极的提取方式,对生物电放大器前置级提出下述要求:;;、;并设置保护电路。
现代医学电子仪器原理与设计复习指导目录绪论阅读材料复习与练习第一章医学仪器概述第二章生物信息测量中的噪声和干扰第三章信号处理第四章生物电测量仪器第五章血压测量第六章医用监护仪器第七章心脏治疗仪器与高频电刀第八章医用电子仪器的电气安全0阅读材料复习与练习1.（医疗仪器）主要指那些单纯或组合应用于人体，用于生命科学研究和临床诊断治疗的仪器，包括所需的软件。
2.随着当今人类社会的发展和对医学模式认识上的转变，特别是以Internet为代表的信息技术的普及，以医院为中心的模式必然会再次回归到以（社区、家庭医疗为中心，“以人为本”、以预防为主）的医学模式上来。
医学仪器的设计应充分认识这一医学发展的必然趋势。
3.以（社区医疗）为中心的医学模式正在崛起，我们从事医学仪器设计应充分认识到这一发展趋势。
4.（生物医学信号检测）技术是对生物体中包含的生命现象、状态、性质及变量和成分等信息的信号进行检测和量化的技术。
5. （生物信息处理）技术即是研究从被检测的湮没在干扰和噪声中的生物医学信号中提取有用的生物医学信息的方法。
6.（专家系统）实质上是某一专门知识，例如某种疾病的诊断、处方，某些矿物的资源勘探数据分析等的计算机咨询系统(软件)。
专家系统的基础是（专家知识），一类是已经总结在书本上的定律、定理和公式等，另一类是专家们在实际工作中长期积累的经验、教训。
7.请给出虚拟医学仪器的系统构成，并叙述各模块的功能。
答案要点：虚拟医学仪器通常由通用计算机系统、扩充的硬件模块和软件模块三大部分构成。
计算机系统指通用计算机，如PC机或工作站.功能：完成仪器的全套应用软件设计；硬件模块包括接口驱动部件、医学功能部件和传感器或作用部件。
功能：接口驱动部件的功能是实现硬件模块与计算机的接口，是使硬件模块与计算机系统能进行有效的通信和数据传输的关键；医学功能部件是硬件模块的核心，该部件进行有关生理信号的放大、滤波、处理，然后经模数转换变为数字信号，由接口驱动部件送计算机系统；传感器或作用部件是硬件模块和虚拟医学仪器最前端的部件，传感器是将所获微弱生命信号转换为电信号，作用部件是用于治疗的各种物理因子发生器；软件模块由计算机的部分系统软件、工具软件和专为虚拟医学仪器设计的医学应用软件组成。
功能：一是实现对整个仪器的有效管理，如医学信号的处理分析、存储等；二是提供友好的人机交互界面。
8.请简述应用CMOS电路的注意事项。
1）未用引脚的处理：由于CMOS电路是电压处理器件，输入电阻极大，因而输入引脚不能悬空，否则引起电荷的积累，产生较大的感应电动势，使管子导通，电路功耗大大增加。
所以对与非门和与门的多余输入端应接高电平，而或门和或非门则应接至低电平。
2）输入信号幅度：CMOS电路输入信号的幅度应当保持在供电电压范围之内，若超过供电电压容易在输入端形成较大的电流，损坏输入端保护二极管，过大幅度还容易寄生可控硅现象造成电路的损坏。
3）输出能力：CMOS电路的输出电流不太大，因而对TTL电路的扇出系数不大，但CMOS 电路的输入电阻极大，对CMOS电路的扇出系数极大。
9.施乐PARC研究中心首席科学家马克.威瑟提出宁静技术（Calm Technology）：“技术应无缝地融入我们的生活，而不是让我们时时感到技术的战栗与恐惧；我们不会消失在电脑空间中，而是电脑将消失在我们的生活中。
”结合课程学习体会谈谈宁静技术对医学仪器设计的启示。
答案要点：由于现在计算机技术和电子技术的发展，为便携式医学仪器的微型化和低功耗设计提供了有力的技术支持，设计中的要点如下：①系统设计高度集约化a、仪器的中央处理功能和测控、管理功能由单片机承担。
b、存储器方面选用固态、微型器件，内存选用低功耗的静态存储器，外存选用大容量、可掉电保存数据的闪存。
C、仪器对外通信采用线数较少的串行方式。
d、外设不配备打印机，数据输出与备份输出由通信口实现。
②选用合适的供电电压和运行速度由电子仪器系统动态功耗∝可知，为实现低功耗设计，一要采用低电压供电，由于便携式医学仪器是采用电池供电，这样既能减少系统功耗，又有利于电池选配；二是选取满足工作要求的工作频率，而不追求高速度和大的驱动能力。
③电路设计全面采用CMOS集成电路除个别功率驱动电路外，设计中应尽可能采用CMOS集成电路。
由于CMOS集成电路具有微功耗；输出逻辑电平摆幅大，工作电压范围宽，因而抗干扰能力强；和工作温度范围宽等优点。
④中央处理机参与低功耗管理由于仪器的动态功耗远远大于静态功耗，所以中央处理机应实时调度，将系统置于工作状态、待机状态和掉电运行状态等。
也可对系统电路实行分区供电方式。
⑤全面采用表面安装器件由于表面安装器件可以大幅度提高单位面积上器件的密度，可确保整机微型化，故除个别大功率器件外，可采用表面安装器件。
第一章医学仪器概述1.依据检测和处理信号的方法不同，医学仪器的工作方式分为：（直接）和间接、（实时）和延时、间断和连续、模拟和（数字）。
2.依据医学仪器的用途不同，医学仪器通常分为：（诊断）用仪器，如生物电诊断与监护、生理功能诊断与监护、人体组织成分的电子分析、人体组织结构形态影像诊断；（理疗）用仪器，如电疗、光疗、磁疗与超声波治疗。
3.（生理系统的建模与仿真）方法，即是为了研究、分析生理系统而建立的一个与真实系统具有某种相似性的模型，然后利用这一模型对生理系统进行一系列实验，这种在模型上进行实验的过程就称为系统仿真。
4.（建模）是医学仪器设计的第一步和关键，是对生命对象进行科学定量描述的产物。
5.建模关系即模型的（有效性）度量主要包括：复制有效，在系统输入与输出上认识系统；预测有效，对系统内部状态及总体结构认识清楚；结构有效，内部状态、总体结构及分解结构均有了解等三个层次。
6.广义而言，生理系统的模型不仅包括人造的物理或（数学）的模型，也应包括动物模型。
7.（建模）即建立一个在某一特定方面与真实系统具有相似性的系统，真实系统称为原型，而这种相似性的系统就称为该原型系统的模型。
8.模型的建立蕴含的三层意思即（理想化）、（抽象化）和（简单化）9.模型可分为（数学模型）（物理模型）和（描述模型）三种.10.按照真实系统的性质而构造的实体模型即（物理模型）。
对生理系统而言，其物理模型通常是由非生物物质构成的，根据其与原型相似的形式可分为如下四种类型：（几何相似模型）、（力学相似模型）（生理特性相似模型）（等效电路模型）。
11.所谓（数学）模型，就是用数学表达式来描述事物的数学特性，它不像物理模型那样追求与客观事物的几何结构或物理结构的相似性，但可较好地刻划系统内在的数量联系，从而可定量地探求系统的运转规律。
12.构造一个数学模型主要包括（系统中各个作用环节的描述）即寻求一个适当的数学运算关系来描述系统的结构、功能和内在联系和（表征系统的固有特征量的提取）即主要来源于实验数据的参量提取两个方面的内容。
13.建立生理系统数学模型的方法主要有（黑箱方法）、（推导方法）两种。
14. 数学模型的（黑箱）研究方法是指对所研究的系统的内部构造和机理一无所知，仅仅能从外部的客观测量，如系统的输入与输出来考察系统。
对于黑箱，其数学模型即为（满足某一特定输入输出关系的传递函数）。
15. 数学模型的（推导）研究方法适用于那些内部结构和机理已部分地被人们所认识的系统。
根据该系统的物理化学过程以及解剖学与生物学知识，用分析的方法推导出描述系统功能和特性的模型。
16.（理论分析法）建模应用自然科学中已经被证明的正确的理论、原理和定律，对被研究系统的有关要素进行分析、演绎、归纳，从而建立系统的数学模型。
17.（类比分析法）建模根据两个或者两类系统某些属性或关系的相似，去推论两者的其他属性或者关系也可能相似的方法。
18.（数据分析法）建模对无法运用理论分析或结构难于类比，但能获得一定表征系统规律、描述系统状态的实验数据，可用回归分析等方法建立系统的数学模型或对模型进行验证。
19. 影响仪器设计的基本因素有（信号因素）、（环境因素）、（医学因素）、（经济因素）和（时代因素）五种，这些因素都是进行设计时考虑的基本原则。
20.医学处理信号的特点由（信号源-人体）和（测量方法）共同决定。
信号检测与处理中，对信号有效提取和和处理的前提是获取干净的信号-这是仪器设计中面临的主要问题和挑战之一。
21.在现代的医学仪器设计中，构建生理模型的方法很多，最常用的方法有理论分析法建模、类比分析法建模和数据分析法建模三种方法。
22.物理模型是简化的、类似于实际系统的某些突出特征而设想的一种物理系统，它较之于真实系统更易于进行分析研究。
23.频率响应反映的是仪器对不同频率的信号的不同的灵敏度，要求心电图机对0.1到25Hz 的频率范围内的信号，频率响应曲线必须是平坦的（<±0.5dB）。
24.截止频率是指灵敏度下降到70.7% （-3dB）时的频率。
25.共模抑制比可表示为CMRR=Ad/Acm，其中Ad为系统总的差模增益，Acm为系统总的共模增益。
共模抑制比常用分贝（dB）表示，即CMRR=20lg(Ad/Acm)，该值体现了仪器的抗共模干扰的能力。
26.医学仪器的主要技术特性有哪些?答：1）准确度（Accuracy）：准确度是衡量仪器测量系统误差的一个尺度。
准确度可理解为测量值与理论值之间的接近程度。
2）精密度(Precision)：精密度是指仪器对测量结果区分程度的一种度量。
表示从所选定的已知数据中可能分辨的数值。
3）输入阻抗(Input impedence)：通常称外加输入变量（如电压、力、压强等）与相应应变量（如电流、速度、流量等）之比为仪器的输入阻抗。
输入阻抗Z为被测量的输入变量X1和另一固有变量X2的比值。
4）灵敏度(Sensitivity)：仪器的灵敏度是指输出变化量与引起它变化的输入变化量之比。
5）频率响应(Frequency response)：仪器保持线性输出时，允许其输入频率变化的范围，它是衡量系统增益随频率变化的一个尺度。
6）信噪比(Signal to Noise Ratio)：信噪比定义为信号功率PS与噪声功率PN之比，为了便于对信噪比作定量比较，常以输入端短路时的内部噪声电压作为衡量信噪比的指标。
7）零点漂移(Zero drift)：仪器的输入量在恒定不变（或无输入信号）时，输出量偏离原来起始值而上、下漂动、缓慢变化的现象称为零点漂移。
8）共摸抑制比(CMRR common mode rejection ratio)：定义为放大差模信号和抑制共模信号的能力27.医学仪器有哪些特殊性?答：被作用对象（人）的特殊性决定了医学仪器的特殊性1）噪声特性-交流与电磁感应噪声，从人体拾取的生物信号不仅幅度微小，而且频率也低。
