高层钢结构施工测量放线工法(全站仪三维坐标定位)1：高层钢结构施工测量放线工法(全站仪三维坐标定位)1. 引言1.1 目的本文档旨在介绍高层钢结构施工中采用全站仪进行测量放线的工法，包括测量工具、测量原理、操作步骤和注意事项等。

1.2 背景高层钢结构施工对测量放线精度要求高，传统的手工放线方法容易出现误差，引入全站仪进行三维坐标定位测量可以提高施工精度和效率。

2. 测量工具2.1 全站仪全站仪是一种多功能测量仪器，具有测距、测角、测坐标等功能，适用于各种不同类型的测量。

2.2 其他辅助工具除了全站仪，还需要配备三角架、反射镜、测量杆等辅助工具，以保证测量过程的准确性。

3. 测量原理全站仪通过发送激光束和接收反射镜反射的激光束，来测量目标点的坐标。

通过测量多个点的坐标，可以确定各点之间的距离和角度，从而确定放线位置。

4. 操作步骤4.1 设置全站仪在开始放线前，需要进行全站仪的设置，包括设置高度、坐标系、测量精度等参数。

4.2 安装反射镜将反射镜安装在待测量点上，确保反射镜与目标点之间没有遮挡物。

4.3 连接计算机将全站仪通过USB或蓝牙与计算机连接，以便进行数据处理和存储。

4.4 测量目标点在全站仪的监测界面上选择目标点，并进行测量。

根据实际情况，可以选择单次测量或多次平均测量。

5. 注意事项5.1 环境因素施工现场的环境因素，如光照、遮挡物等会影响全站仪的测量精度，需要合理安排测量时间和位置。

5.2 操作规范操作人员需要按照操作规范进行测量，包括设置参数、安装反射镜、测量目标点等步骤。

6. 附件本文档不涉及附件。

7. 法律名词及注释本文档不涉及法律名词和注释。

2：高层钢结构施工测量放线工法(全站仪三维坐标定位)1. 引言1.1 目的本文档旨在详细介绍高层钢结构施工中采用全站仪进行测量放线的工法，以及相关的操作步骤和注意事项。

1.2 背景在高层钢结构施工过程中，测量放线是一个关键的环节。

传统的手工放线方法存在一定的误差，因此引入全站仪进行三维坐标定位测量可以提高施工的精度和效率。

高层住宅基础测量放线方法高层住宅基础测量放线方法提要：标高的施测：为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个高层住宅基础测量放线方法1、轴线投测1)土方开挖：由于本工程基础土方为大开挖,开挖前根据控制桩放出槽边上口线,在挖出工作面后，先钉出距槽边1米控制桩，以此控制槽的开挖尺寸和边坡坡度。

2)垫层混凝土浇筑后，根据轴线控制网将轴线投测到垫层面上，在垫层上弹出十字控制墨线，并进行校测后，计算出基础大方脚的外皮线，弹上墨线，作为砖砌胎模的依据。

砖砌胎模距基础大方脚的外皮线40mm，用于抹灰层、防水层及保护层施工。

3)基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线，为防止轴线上墙、柱钢筋、模板影响测量观测，故采取轴线偏离80～100cm设定施工观测控制线。

再按施工观测控制线引放其它细部施工控制线，且每次施工观测控制线的放样必须独立施测两次，经校核无误后方可使用。

4)基础部分电梯井、集水坑，根据其与主控线关系确定其长短边方向的中心线对称放样，以便复核。

5)基础底板施工完毕后，将施工观测控制线弹设到基础底板面上，在控制线交点上设钢板标志。

2、标高控制1)高程控制点的联测：在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。

2)标高的施测：为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。

并作相互校核，校核后三点的偏差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在边坡立面位置上，所标部位应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。

3)为了控制基槽的开挖深度，当基槽快挖到槽底设计标高时，用水准仪在槽壁上测设一些水平木桩，使木桩的上表面离槽底的标高为一固定值。

浅谈高层施工测量放线方法摘要：使用激光铅垂仪，提测每屡建筑物的定位点，采用J6经纬仪及钢盘尺等测量工具引测各层轴线的控制线井提出了其测量放线方法及所采取的措施。

关键词：高层建筑；测量放线；方法在建筑工程施工中，按照设计要求并配合施工进度，对地平面位置和标高进行测量，此为测量放线的主要工作。

测量放线工作是建筑施工的第一道程序，是整个建筑施工过程不可缺少的环节，它关系到整个建筑工程的成败。

因此，必须要做好施工前的准备工作，对施工现场控制点的坐标与高程要熟练了解，制定出相应的测量作业方案。

一、工程概况某大厦工程属于高层建筑，其总高度8208m，共22层。

其中有一层为地下室，其高为4.2m，上一层层高为5.4m，地上弟2、3层层高为5.1m。

地上三层为裙房，从四层开始至二十层为塔楼，层高为 3.3m。

长方形的平面，现浇框筒设计的结构。

二、高层施工测量控制的特点和基本方法(一)施工测量特点1、高层建筑层数多、高度高，工程受力情况直接受解耦竖向偏差的影响，因此，在高层建筑施工测量中，要求高精度的进行竖向投点，并要根据建筑结构类型、施工方法和场地情况来选用仪器和测量方法。

2、高层建筑其结构较为复杂，要求其设备和装修标准较高，因此，严格要求施工测量的精度。

在施工过程中难免会产生误差，虽有允许一定的误差值，但其误差值要控制在总的总偏差值内。

3、高层建筑其平面、里面造型复杂多变且要具新颖，因此，要做好开工前的准备工作，即制定好施工方案，准备测量仪器、安排好测量人员等。

（二）测量控制的主要方法建筑体：建筑体通常是采用经纬仪校正垂直度与全站仪复核轴线偏差相结合的控制方法。

高程传递：其常规方法是直接采用大盘尺进行，基于三角高程原理，因此还可以采用全站仪进行高程传递。

平面控制网的测放：以现场通视条件为依据，对主控制轴线先进行测设，然后再对各建筑轴线进行加密。

平面控制网的垂直引测：已测设好的轴线控制点由激光铅直仪进行垂直引测。

小白变高手，一篇干货让你轻松搞定建筑测量放线建筑施工放线是施工管理人员的基本技能之一,每项建筑工程施工开始就是施工定位放线，它关系到整个工程的成败。

1.一般矩形建筑物放线技术1.1施工放线的第一步是复核规划定点位置一般施工总平面图上绘出的坐标，由规划技术人员现场定位，而规划定位是理论值与现场建筑物的实际位置有差别，一定要复核、纠正。

需综合设计意图，根据现场实际情况确定位置，然后将控制点引出建筑物场外，保护好桩位。

1.2第二步是测定建筑物轴线、标高。

常规做法是打龙门桩、钉铁钉，标记红三角标高。

再接各分层工序，依次往上弹线；挖土方洒灰线，捣制垫层后弹墨线，特别注意，垫层上要弹出柱子的位置，且用红油漆标记四个角，以便柱子钢筋定位。

在地梁处（±0.000）准确弹出各轴线网，且要复核，如A—B轴间5000，复核时应从B—A测量，再测建筑物总长与各轴线间相加是否吻合。

各轴线垂直引上，分楼层弹置确定控制轴网，标高由一条柱、墙角处引上，分楼层标志50cm线或者100cm线，四周每道墙、柱上均弹水平线。

施工放线是一项严谨、细致的工作，要按部就班，一步一个脚印，来不得半点马虎。

关键轴线、尺寸都由施工技术员亲自操作，如钢卷尺的“0”起点距尺端有100mm左右，而皮卷尺的“0”起点是扣勾的端点，若拉尺时一端是一个民工，一端是技术员，由于民工看错尺位经常出现放线误差10cm的事，所以技术员必须仔细复查。

大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

高层住宅楼测量放线施工方法高层住宅楼测量放线施工方法提要：对照总图进行现场勘察，了解待建工程与相邻建筑物的关系，根据施工图纸和工程结构特征确定平面控制网和高程控制的形式物管学堂高层住宅楼测量放线施工方法本工程主要由塔楼和地下室工程组成，建筑布局不规则，所以测量工作任务重，测量工作是控制工程质量的重要一环，在施工前，必须编制详细的测量施工方案。

1、测量准备（1）及时与建设单位办理测量资料交接手续，并对规划定位桩、红线桩和水准点进行复测和核准。

（2）对照总图进行现场勘察，了解待建工程与相邻建筑物的关系，根据施工图纸和工程结构特征确定平面控制网和高程控制的形式。

（3）校核施工图轴线尺寸和细部尺寸。

（4）对进场的测量仪器设备进行检定，确保测量数据的准确。

（5）配备持证上岗的测量人员和验线人员，并对其进行技术交底。

2、平面控制网的建立（1）建筑物平面控制网建立：根据总平面图建立建筑物矩形平面控制网。

1）平面网的布设：平面布置遵循先整体后局部，高精度控制低精度的原则。

选点在通视条件良好，安全，易保护的地方，桩位必须用混凝土保护。

2）测量精度：建筑物矩形平面控制网采用极坐标或直角坐标定位放样。

布网精度为二级，测角中误差±12”，边长相对中误差1/15000。

（3）控制网测设时，距离丈量采用I级钢尺往返测量。

丈量时必须使用弹簧秤。

距离丈量结果加入尺长、温度、倾斜、拉力等各项改正数。

角度测设采用正倒镜法。

3、高程控制网的建立根据建设单位提供的场区水准基点布置高程控制网。

设5个临时水准点，临时水准控制点距建筑物大于10米。

控制网的测量采用附合测法。

水准点为三等，允许闭合差为。

（L 为附合线路长度，以km计）。

桩位用混凝土保护。

4、轴线控制桩测设根据已布好的建筑物平面控制网测设轴线控制桩，测设时以两端控制桩为准，并校核各桩间距，精度同平面控制网。

5、±以下结构平面控制（1）底板防水保护层施工完毕后，对建筑物外廓轴线控制桩进行校测，无误后根据轴线控制桩用经纬仪以正倒镜挑直法将所需轴线投测到底板防水保护层上，经校核无误后放出细部尺寸。

【干货】高层建筑工程的放线、验线方法及注意事项【范本1】高层建筑工程的放线、验线方法及注意事项一：放线方法1.1 选择放线点1.1.1 确定建筑物的定位和基准点1.1.2 根据设计图纸确定放线点的位置和数量1.2 放线工具和设备1.2.1 放线剪线钮1.2.2 放线标尺1.2.3 放线锥1.3 放线步骤1.3.1 清理放线点的周围环境1.3.2 使用放线剪线钮和放线标尺进行标记1.3.3 使用放线锥将标记的点固定在地面上二：验线方法2.1 验线前准备工作2.1.1 确定验线点的位置和数量2.1.2 准备验线工具和设备2.2 验线步骤2.2.1 清理验线点的周围环境2.2.2 使用验线仪进行测量2.2.3 检查测量结果的准确性三：注意事项3.1 定期校准放线、验线工具和设备3.2 根据国家相关标准和规范进行操作3.3 注意施工现场的安全问题【附件】1. 放线工具和设备的清单2. 验线工具和设备的清单【法律名词及注释】1. 建筑物的定位：确定建筑物在地图上的位置坐标，并确定建筑物相对于周围环境的方位关系。

2. 放线：根据设计图纸的要求，在工地上进行标记和定位。

3. 验线：对已经放线的建筑物进行测量和检查，以确认其位置和尺寸是否符合设计要求。

【范本2】高层建筑工程的放线、验线方法及注意事项一：放线方法1.1 确定放线点1.1.1 初步确定建筑物的定位和基准点1.1.2 根据设计图纸进一步确定放线点的位置和数量1.2 准备放线工具和设备1.2.1 选择适当的放线剪线钮1.2.2 配备放线标尺和放线锥1.3 进行放线操作1.3.1 清理放线点的周围环境1.3.2 使用放线剪线钮和放线标尺进行标记1.3.3 使用放线锥将标记点固定在地面上二：验线方法2.1 预先准备验线工作2.1.1 工程负责人确定验线点的位置和数量2.1.2 调配所需验线工具和设备2.2 进行验线操作2.2.1 清理验线点的周围环境2.2.2 使用验线仪进行测量2.2.3 核对测量结果的准确性三：注意事项3.1 定期检查和校准放线、验线工具和设备3.2 操作过程中要遵守国家相关标准和规范3.3 施工现场安全是首要问题，务必注意施工安全防范【附件】1. 放线工具和设备清单2. 验线工具和设备清单【法律名词及注释】1. 建筑物的定位：确定建筑物在地理坐标系中的位置和方位2. 放线：按照设计要求，在施工现场上进行标记和定位3. 验线：对已放线的建筑物进行测量和检查，以确认其位置和尺寸是否符合设计要求。

高层建筑测量放线要点分析(全文)高层建筑测量放线要点分析一.引言高层建筑测量放线是指根据设计图纸要求，在实地进行放线的工作。

准确的放线是保证建筑工程施工质量的重要环节之一。

本文档旨在分析高层建筑测量放线的要点，工程人员更好地进行测量工作。

二.测量前的准备工作1. 研究设计图纸：详细了解设计图纸上的标注要求，包括建筑的尺寸、角度、高度等内容。

2. 定位基准点：确定放线的基准点，如建筑的正中心、建筑边缘等，以便后续的放线工作参考。

3. 准备工具设备：准备好测量用的三角尺、测量带、水平仪等工具设备，确保工作的准确性。

三.放线工作流程1. 从基准点开始放线：根据设计要求，从基准点开始进行放线工作，确定建筑的主要尺寸和角度。

2. 放线平整度检查：放线过程中需要检查建筑的平整度，包括地面平整度、墙面平整度等。

3. 垂直度调校：放线过程中需要调校建筑的垂直度，确保建筑的垂直度符合设计要求。

4. 测量标高点：在放线的过程中，需要测量建筑的高度，确定建筑的标高点。

四.注意事项1. 定期检查测量设备的准确性和可靠性，确保测量结果的准确。

2. 注意安全，佩戴好安全帽和安全绳，避免发生意外事故。

3. 与施工人员紧密配合，及时解决测量过程中的问题。

五.附件1. 设计图纸2. 高层建筑测量工具设备清单六.法律名词及注释1. 建筑法：指《中华人民共和国建筑法》。

该法规定了建筑施工的相关要求。

2. 安全帽：指用于保护施工人员头部安全的安全工具。

3. 安全绳：指施工人员用于固定自身、保证安全的绳索。

---高层建筑测量放线要点分析一.引言在高层建筑的施工过程中，测量放线是必不可少的环节。

准确的放线工作是保证建筑工程质量的重要保障。

本文将分析高层建筑测量放线的要点，提供参考。

二.放线前的准备工作1. 研究设计图纸详细了解设计图纸上的标注要求，包括建筑的尺寸、角度、高度等内容，确保对设计要求的全面了解。

2. 确定基准点根据设计要求确定放线的基准点，如建筑的正中心、建筑边缘等，以便后续的放线工作参考。

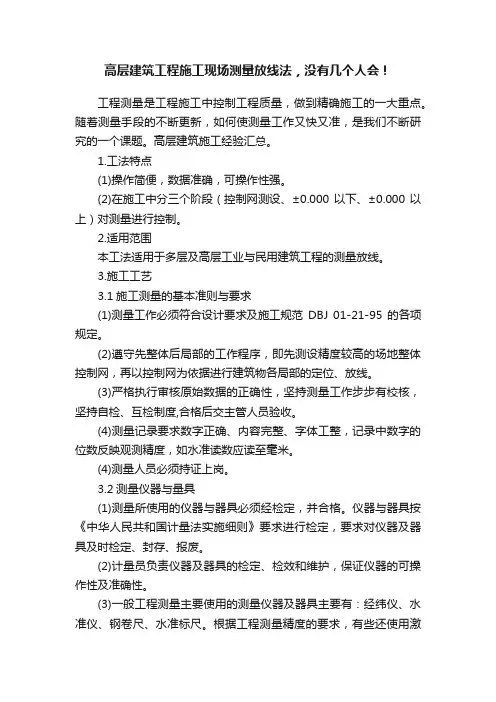

高层建筑工程施工现场测量放线法，没有几个人会！工程测量是工程施工中控制工程质量，做到精确施工的一大重点。

随着测量手段的不断更新，如何使测量工作又快又准，是我们不断研究的一个课题。

高层建筑施工经验汇总。

1.工法特点(1)操作简便，数据准确，可操作性强。

(2)在施工中分三个阶段（控制网测设、±0.000以下、±0.000以上）对测量进行控制。

2.适用范围本工法适用于多层及高层工业与民用建筑工程的测量放线。

3.施工工艺3.1施工测量的基本准则与要求(1)测量工作必须符合设计要求及施工规范DBJ 01-21-95的各项规定。

(2)遵守先整体后局部的工作程序，即先测设精度较高的场地整体控制网，再以控制网为依据进行建筑物各局部的定位、放线。

(3)严格执行审核原始数据的正确性，坚持测量工作步步有校核，坚持自检、互检制度,合格后交主管人员验收。

(4)测量记录要求数字正确、内容完整、字体工整，记录中数字的位数反映观测精度，如水准读数应读至毫米。

(4)测量人员必须持证上岗。

3.2测量仪器与量具(1)测量所使用的仪器与器具必须经检定，并合格。

仪器与器具按《中华人民共和国计量法实施细则》要求进行检定，要求对仪器及器具及时检定、封存、报废。

(2)计量员负责仪器及器具的检定、检效和维护，保证仪器的可操作性及准确性。

(3)一般工程测量主要使用的测量仪器及器具主要有：经纬仪、水准仪、钢卷尺、水准标尺。

根据工程测量精度的要求，有些还使用激光经纬仪及光电测距仪。

上述仪器必须进行周期检测。

3.3测量准备(1)施工测量准备工作包括：设计图纸的审核、测量定位依据点的交接与校测、测量器具的检定与检校、测量方案的编制与数据准备、施工场地测量等内容。

(2)施工测量前，根据工程任务的要求，收集分析规划、勘察、设计、及施工等有关资料：专业测绘设计研究院提供的测绘成果：工程水准测量成果、高程测量成果、规划放线测量成果。

勘察设计研究院提供的岩土勘察报告设计院提供的结构、建筑施工图纸及有关变更文件施工组织设计及施工方案(3)认真作好资料成果与现场桩位交接工作，并妥善保护好桩位。

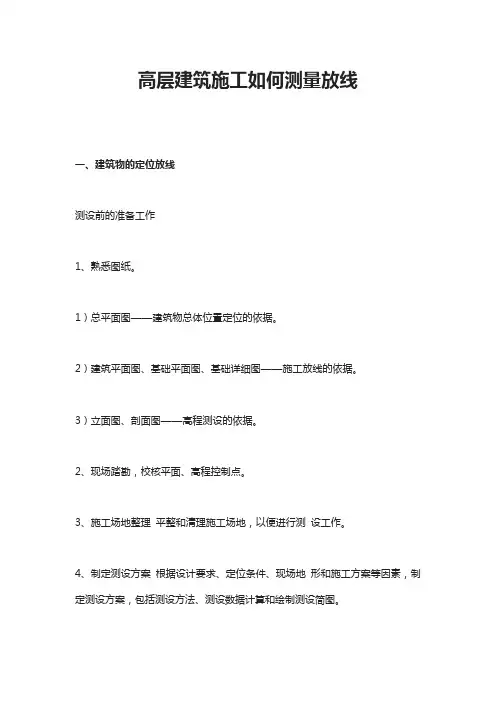

高层建筑施工如何测量放线一、建筑物的定位放线测设前的准备工作1、熟悉图纸。

1）总平面图——建筑物总体位置定位的依据。

2）建筑平面图、基础平面图、基础详细图——施工放线的依据。

3）立面图、剖面图——高程测设的依据。

2、现场踏勘，校核平面、高程控制点。

3、施工场地整理平整和清理施工场地，以便进行测设工作。

4、制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设简图。

5、仪器和工具对测设所使用的仪器和工具进行检核。

6、将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上，为建筑物基础放线及细部放样提供依据。

7、定位方法8.直角坐标法如图1.2为某饭店定位情况。

它是由城市规划部门给定的广场中心正点起，沿道路中心线向西量y=123.300 m定S点，然后由S点逆时针转90°定出建筑群的纵向主轴线——X轴，由S点起向北沿X轴量x=84.200 m，定出建筑群的纵轴(X)与横轴(Y)的交点O。

9. 极坐标法如图1.3为五幢25层运动员公寓，1～4号楼的西南角正布置在半径R=186.000 m的圆弧形地下车库的外缘。

定位时可将经纬仪安置在圆心O点上，用0°00‘00″后视A点后，按1～5号点的设计极坐标数据(极角、极距)，由A点起依次定出各幢塔楼的西南角点1、2、3 、4、5，并实量各点间距作为校核。

基础验线时的允许偏差如下:长度L≤30 m，允许偏差±5 mm。

30 m＜L≤60 m，允许偏差±10 mm。

60 m＜L≤90 m，允许偏差±15 mm。

90 m＜L，允许偏差±20 mm。

轴线的对角线尺寸的允许偏差应为边长偏差的倍；外扩轴线夹角的允许偏差应为±1΄。

《工程测量规范》(GB 50026－2007)之7.3.5条专门对于建筑物施工放线作出了精度要求(表1-1)；施工测量应符合表1-1关于中误差的限值，并可方便地应用《高层建筑混凝土结构技术规程》(JGJ 3－2002，J 186－2007)关于测量允许偏差检查、验收测量成果。

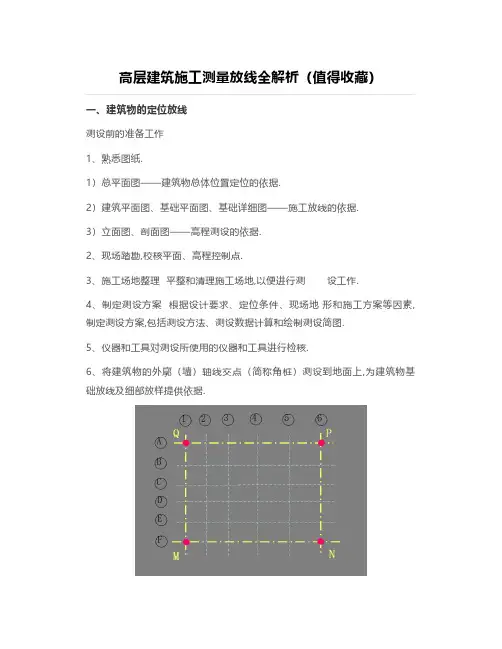

高层建筑施工测量放线全解析（值得收藏）一、建筑物的定位放线测设前的准备工作1、熟悉图纸.1）总平面图——建筑物总体位置定位的依据.2）建筑平面图、基础平面图、基础详细图——施工放线的依据.3）立面图、剖面图——高程测设的依据.2、现场踏勘,校核平面、高程控制点.3、施工场地整理平整和清理施工场地,以便进行测设工作.4、制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设简图.5、仪器和工具对测设所使用的仪器和工具进行检核.6、将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上,为建筑物基础放线及细部放样提供依据.7、定位方法8.直角坐标法如图1.2为某饭店定位情况.它是由城市规划部门给定的广场中心正点起,沿道路中心线向西量y=123.300m定S点,然后由S点逆时针转90°定出建筑群的纵向主轴线——X轴,由S点起向北沿X轴量x=84.200m,定出建筑群的纵轴(X)与横轴(Y)的交点O.9.极坐标法如图1.3为五幢25层运动员公寓,1～4号楼的西南角正布置在半径R=186.000m的圆弧形地下车库的外缘.定位时可将经纬仪安置在圆心O点上,用0°00‘00″后视A点后,按1～5号点的设计极坐标数据(极角、极距),由A点起依次定出各幢塔楼的西南角点1、2、3、4、5,并实量各点间距作为校核.基础验线时的允许偏差如下:长度L≤30m,允许偏差±5mm.30m＜L≤60m,允许偏差±10mm.60m＜L≤90m,允许偏差±15mm.90m＜L,允许偏差±20mm.轴线的对角线尺寸的允许偏差应为边长偏差的倍；外扩轴线夹角的允许偏差应为±1΄.《工程测量规范》(GB50026－2007)之7.3.5条专门对于建筑物施工放线作出了精度要求(表1-1)；施工测量应符合表1-1关于中误差的限值,并可方便地应用《高层建筑混凝土结构技术规程》(JGJ3－2002,J186－2007)关于测量允许偏差检查、验收测量成果.《工程测量规范》(GB50026－2007)条文说明指出：“目前,我国高层建筑施工放样的精度要求尚无统一规定”,这可以理解为该状况为GB50026－2007的7.3.5条出现之前的状况.表1-1建筑物施工放样的主要技术要求10.建筑物的放线建筑物的放线,是指根据已定位的外墙轴线交点桩（角桩）,详细测设出建筑物各轴线的交点桩（或称中心桩）,然后,根据交点桩用白灰撒出基槽开挖边界线.放线方法如下：（1）在外墙轴线周边上测设中心桩位置如图11-9所示,在N点安置经纬仪,瞄准P点,用钢尺沿NP方向量出相邻两轴线间的距离,定出1、2、3、…各点,同理可定出5、6、7各点.量距精度应达到设计精度要求.量出各轴线之间距离时,钢尺零点要始终对在同一点上.（2）恢复轴线位置的方法由于在开挖基槽时,角桩和中心桩要被挖掉,为了便于在施工中,恢复各轴线位置,应把各轴线延长到基槽外安全地点,并做好标志.其方法有设置轴线控制桩和龙门板两种形式.1）设置轴线控制桩轴线控制桩设置在基槽外,基础轴线的延长线上,作为开槽后,各施工阶段恢复轴线的依据,如图11-9所示.轴线控制桩一般设置在基槽外2～4m处,打下木桩,桩顶钉上小钉,准确标出轴线位置,并用混凝土包裹木桩,如图11-10所示.如附近有建筑物,亦可把轴线投测到建筑物上,用红漆作出标志,以代替轴线控制桩.2）设置龙门板在小型民用建筑施工中,常将各轴线引测到基槽外的水平木板上.水平木板称为龙门板,固定龙门板的木桩称为龙门桩,如图11-11所示.设置龙门板的步骤如下：a、在建筑物四角与隔墙两端,基槽开挖边界线以外1.5～2m处,设置龙门桩.龙门桩要钉得竖直、牢固,龙门桩的外侧面应与基槽平行.b、根据施工场地的水准点,用水准仪在每个龙门桩外侧,测设出该建筑物室内地坪设计高程线（即±0.00标高线）,并作出标志.c、沿龙门桩上±0.00标高线钉设龙门板,这样龙门板顶面的高程就同在±0.00的水平面上.然后,用水准仪校核龙门板的高程,如有差错应及时纠正,其允许误差为±5mm.龙门板法和轴线控制桩示意图d、在N点安置经纬仪,瞄准P点,沿视线方向在龙门板上定出一点,用小钉作标志,纵转望远镜在N点的龙门板上也钉一个小钉.用同样的方法,将各轴线引测到龙门板上,所钉之小钉称为轴线钉.轴线钉定位误差应小于±5mm.e、用钢尺沿龙门板的顶面,检查轴线钉的间距,其误差不超过1：2000.检查合格后,以轴线钉为准,将墙边线、基础边线、基础开挖边线等标定在龙门板上.二、高层建筑标高测量1、高层建筑标高测量的允许误差层间标高测量偏差不应超过±3mm,建筑全高(H)测量偏差不应大于：(1)H≤30m,±5mm；(2)30m<H≤60m,±10mm；(3)60m<H≤90m,±15mm；(4)90m<H≤120m,±20mm；(5)120m<H≤150m,±25mm；(6)150m<H,±30mm.2.±0.000以下标高测法为控制基础和±0.000以下各层的标高,在基础开挖过程中,应在基坑四周的护坡钢板桩或混凝土桩(选其侧面竖直且规正者)上各涂一条宽10cm的竖向白漆带.用水准仪根据附近栋号的水准点或±0.000水平线,测出各白漆带上顶的标高；然后用钢尺在白漆带上量出±0.000以下,各负(－)整米数的水平线；最后,将水准仪安置在基坑内,校测四周护坡桩上各白漆带底部同一标高的水平线,当误差在±5mm以内时,则认为合格.在施测基础标高时,应后视两条白漆带上的水平线以作校核.3.±0.000以上标高测法引测步骤:(1)先用水准仪根据二个栋号水准点或±0.000水平线,在各向上引测处准确地测出相同的起始标高线(一般多测+1.000m标高线).(2)用钢尺沿铅直方向,向上量至施工层,并画出正米数的水平线各层的标高线均应由各处的起始标高线向上直接量取.(3)将水准仪安置到施工层,校测由下面传递上来的各水平线,误差应在±6mm 以内.在各层抄平时,应后视两条水平线以作校核.（4）将±0.00m的高程传递,一般用钢尺沿结构外墙、边柱和楼梯间向上竖直量取.（5）用这种方法传递高程时,一般至少由三处底层标高点向上传递后,再用水准仪进行检核同一层的几个标高点,其误差应≤±3mm.（6）为防止累积误差每三层用钢尺由±0.00m重新量取校正.4.标高施测要点(1)观测时尽量做到前后视线等长.(2)由±0.000水平线向下或向上量高差时,所用钢尺应经过检定,量高差时尺身应铅直并用标准拉力,同时要进行尺长和温度改正(钢结构不加温度改正). (3)采用预制构件的高层结构施工时,要注意每层的高差不要超限,同时更要注意控制各层的标高,防止偏差积累使建筑物总高度偏差超限.(4)为保证竣工时±0.000和各层标高的正确性,应请建设单位和设计单位明确：在测定±0.000水平线和基础施工时,如何对待地基开挖后的回弹与整个建筑在施工期间的下沉影响.三、高层建筑的轴线控制和轴线投测当高层建筑施工到±0.000后,随着结构的升高,要将首层轴线逐层向上投测,用以作为各层放线和结构竖向控制的依据.其中,以建筑物外廓轴线和控制电梯井轴线的投测更为重要.以下轴向应向上投测:建筑物外廓轴线；伸缩缝、沉降缝两侧轴线；电梯间、楼梯间两侧轴线；单元、施工流水段分界轴线.高层建筑轴线的竖向投测,常采用下列两类方法：(1)外控法(2)内控法；另外还可用内外控综合法.高层建筑竖向投测允许偏差(正倒镜投点间距；引自《高层建筑混凝土结构技术规程》(JGJ3—2002,J186—2002))层间竖向测量偏差不应超过±3mm,建筑全高(H)竖向测量偏差不应大于：(1)H≤30m,±5mm；(2)30m<H≤60m,±10mm；(3)60m<H≤90m,±15mm；(4)90m<H≤120m,±20mm；(5)120m<H≤150m,±25mm；(6)150m<H,±30mm.（1）外控法（经纬仪投测法）1）定轴线控制桩A1、A1’、B1、B1’,标定a1、a1’、b1、b1’. 2）用盘左盘右取平均的方法,向各层投测ai、ai’、bi、bi’3）仰角过大时,延长轴线到更远处或附近大楼的屋顶上.注意：经纬仪要经过严格检校,特别是照准部水准管、横轴要与竖轴垂直.（2）内控法（垂准线投测法）1）吊线坠法要求：投点高度>5m时,≤3mm.受风力影响大.2）天顶准直法（激光铅垂仪法）—自下向上投测.要求：投测点距轴线为宜,且在每层投测点处要预留洞（0.3m×0.3m）.（3）天底准直法——自上向下投测.激光准垂仪图片高层建筑投测点位图4个投测点,距轴线0.5~0.8m.。

高层住宅主体结构测量放线方法规程一、测量放线前的准备工作1、制定测量方案。

按照设计图纸确定测量目标、测量内容、测量方法及测量精度要求等。

同时，结合现场情况进行调查，了解影响测量的现场条件。

2、编制测量放线记录表。

准备红、蓝、黑三种色彩的颜料笔，准备测量放线用的各种仪器和设备。

3、确定测量控制点。

在现场选择可靠、稳定、易寻和具有标志性的控制点，如柱、墙、梁等，作为测量放线的基准点。

二、测量放线方法1、混凝土柱、墙放线(1) 确定柱、墙的位置和中心点，用细线把每个柱、墙面的纵向、横向中线拉好，然后在中线处撒布粉笔，用铁丝制成的十字木架检查中线符合要求，同时检查中线是否在相互垂直的交点处相交。

(2) 手工拉线放线法。

用经纬仪或全站仪测量墙、柱的位置，并且在墙、柱间拉出两条直线来，箭头相对，用粉笔在直线上标写点位编号，作为找到放线点位的依据。

放线方法: 用一道校正主线从对角线上确定一个放线点,然后分别沿着中心线和对角线的端点测量,用测量结果与对应的痕迹或标志进行对照,确定放线点的位置。

(3) 利用激光脚踏放线法。

在已经固定好基点的情况下，设置好激光光源并调整高度，再利用光线确定墙、柱的放线点位。

2、混凝土梁放线(1) 确定梁的位置和中心线。

一般情况下，混凝土梁的列距、跨度是固定的，可以根据设计图纸中的尺寸进行测量。

然后以梁的中心线作为放线横线，用铁钩把线垂直悬空。

(2) 利用激光放线法。

按照梁的中心线在现场设置好激光光源，再通过旋转平台对光线进行调整，保证光线平行、垂直。

(3) 利用全站仪放线法。

测量梁的位置，然后在梁中点处进行放线，确定放线点位置。

3、混凝土楼板放线(1) 确定楼板的边界线及各剖面的位置，然后测量并标出楼板的分界线。

(2) 利用激光放线法。

在楼板基点的位置固定好激光光源，在地面标出放线点位，在不同位置进行激光放线。

(3) 采用全站仪放线。

将全站仪放置在楼板基点的位置，确定楼板放线点的位置和高度。
