初三物理《电路动态分析和电路故障分析专题》
- 格式:doc
- 大小:378.59 KB
- 文档页数:5
中考物理專題五動態電路及電路故障分析一、復習目標:1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化;2、會分析開關の斷開或閉合引起電路中電學物理量の變化;3、會判斷兩種基本の電路故障(斷路和短路)。
二、知識儲備:1、串聯電路是分壓電路,在串聯電路中,電阻越大の,分の電壓越(多或少);並聯電路是分流電路,在並聯電路中,電阻越大の分の電流越(多或少)。
2、在串聯電路中,當只有其中一個電阻の阻值變大時,它の總電阻將變(大或小);在並聯電路中,當只有其中一個電阻の阻值變大時,它の總電阻將變(大或小)。
3、有公式I=U/R得,當電壓不變時,電阻越大,電流就越(大或小);有公式U=IR得,通過電阻の電流越大,它兩端の電壓也越(大或小);4、是斷路;短路。
5、電流錶の特點是電阻很(大或小),通常相當於,電壓表の特點是電阻很(大或小),通常相當於。
三、典型例題動態電路部分第一種類型:滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化(一).串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1,是典型の伏安法測電阻の實驗電路圖,當滑片P向右移動時,請你判斷A表和V表の變化。
分析;先確定電路,再看電阻の變化,再根據歐姆定律判斷電流の變化,最後根據歐姆定律の變形公式判斷電壓の變化。
針對練習(1)、如圖2,當滑片P向左移動時,A表和V表將如何變化。
(2)、如圖3,當滑片P向左移動時,A表和V表將如何變化(3)、在如圖4所示電路中,當閉合開關後,滑動變阻器の滑動片P向右移動時()(A)電流錶示數變大,燈變暗。
(B)電流錶示數變小,燈變亮。
(C)電壓表示數不變,燈變亮。
(D)電壓表示數不變,燈變暗。
(4)、在如圖5所示電路中,當閉合開關後,滑動變阻器の滑動片P向右移動時()(A)電壓表示數變大,燈變暗。
(B)電壓表示數變小,燈變亮。
(C)電流錶示數變小,燈變亮。
(D)電流錶示數不變,燈變暗。
中考物理真题专项二电路故障与动态电路分析(通用版)电路故障与动态电路分析电路故障是电路实验和应用中常见的问题。
掌握分析和解决电路故障的方法对于学习物理以及日后的工作都有很大的帮助。
本文将介绍一些常见的电路故障,并探讨动态电路分析的方法。
一、电路故障分析1. 电流不通当电路中断或者开关未打开时,电流无法流动。
这种情况下需要检查电源、开关和导线连接是否正常。
2. 短路短路会导致电流超过额定值,可能引起电路元件过热甚至损坏。
短路可能是导线连接错误或者元件故障引起的,需要逐一排查。
3. 开路开路会导致电路中断,电流无法流通。
开路的原因可能是连接不牢固或者元件损坏,需逐一排查。
4. 电阻值变化电阻值的变化会导致电流和电压值偏离正常范围,可能影响电路性能。
此时需要检查电阻器的连接是否正确,是否存在烧毁或老化的情况。
5. 组件损坏电路中的元件,如电容器、二极管、继电器等,可能会因为工作环境、过电压、过电流等原因损坏。
在发现电路异常时,需要检查元件是否存在物理损坏或者性能退化的情况。
二、动态电路分析方法1. 示波器的应用示波器是一种常见的动态电路分析仪器,可用于观察电流和电压波形。
通过连接示波器和电路,可以实时观察电路中信号的变化,从而判断是否存在故障。
2. 频率分析对于涉及信号频率的电路,例如滤波电路或振荡电路,频率分析是一种常用的方法。
通过对输入和输出信号进行频谱分析,可以判断电路是否正常工作。
3. 信号注入法信号注入法是一种通过提供外部信号来检测故障的方法。
通过在电路中注入特定的信号,可以观察到信号在电路中的传播和变化情况,从而判断故障的位置和性质。
4. 条件测试法条件测试法是一种通过改变电路的工作条件来判断故障的方法。
通过逐步改变电路参数,观察电路的响应变化,可以确定故障的原因和位置。
5. 数字模拟仿真借助计算机软件,可以进行电路的数字模拟仿真。
通过输入电路参数和信号波形,可以模拟电路的工作情况,并观察电流和电压的变化。
课题名称:电路动态分析和电路故障分析专题一、学习目标1.会分析开关的断开或闭合引起电路中电学物理量的变化.2.会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化.二、教学过程 (一)知识回顾 1.电路特点(1)串联电路: (2)并联电路: 2.欧姆定律(1)内容:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.(2)公式:(3)变形式:3.判断电路连接——可以先简化电路,电流表当导线看,电压表当开路看(图1) 等效电路:如图1-1、图1-24.如何判断电流表测量通过哪个用电器的电流?方法一:看电流表与哪个用电器串联,则就测通过那个用电器的电流(如图2、图3).212121111R R R U U U I I I +===+=电阻关系:电压关系:电流关系:RUI =IU R IRU ==A 3A 2V 3V 1V 2 A 1R 1 R 2 图1V2V3V1R1R2图1-1R1R2图1-221 2121 R R R UU U II I + = + = = = 电阻关系: 电压关系: 电流关系:方法二:电流分析法:看哪些电流流过它,则测通过哪个用电器的电流(如图4)。
测量通过 的电流;测量通过 的电流;5.如何判断电压表测哪部分电路两端的电压?方法一:电压表与哪个用电器并联就测哪个用电器两端的电压(如图5)测 两端的电压; 测 两端的电压.方法二:回路法——看电压表与哪个用电器构成一个回路,而且该回路上没有电源,则电压表就测那个用电器两端的电压(如图6).电压表测 两端的电压.(二)、动态电路的类型及分析类型一:开关的断开或闭合引起电路中电流、电压以及电阻的变化. 例1.如图7所示电路,将开关S 闭合,电流表的示数将 ;电压表的示数将 .(选填“变大”、“变小“或”不变“) 分析:先看好开关断开和闭合是分别是什么电路,最好画出等效电路,然后根据欧姆定律判断.针对练习:如图8所示电路中,当开关S 断开时,电阻R 1和R 2是 联,开关S 闭合后,电压表的示数将(选填”变大“、”变小“或”不变“).例2.如图9所示电路中,灯泡L 1和L 2是 联,当开关S 断开时,电压表的示数将 ,电流表的示数将 .(选填“变大”、“变小”或“不变”)分析:明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是AL 2L 1AA 1 A 2L 2 L 1 V 2 A 1 A 2 V 1 图2 图3A 1A 2R 2 R 3R 1 图4V 1 V 2L 2L 1图5R 2R 1 V图6AV 1R 1 R 2图7图8VR 1R 2 图9VL 2AL 1哪部分的电流和电压。
电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点,其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析,要以电路动态分析能力作为基础,而电路故障分析又是电路动态分析的载体,因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中,我们以电路动态分析作为主线,而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1.串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1,是典型的伏安法测电阻的实验电路图,当滑片P向右移动时,请你判断A表和V表的变化。
分析:本题中,为了分析表达的简洁,我们约定一套符号:“→”表示引起电路变化;“↑”表示物理量增大或电表示数增大;“↓”表示物理量减小或电表示数减小。
P右移→R2↑→R总↑→I↓→A表↓。
R1不变→IR1↓→U1↓→V表↓。
(判断V表的变化还可以根据串联电路的分压原理来分析:R2↑→U2↑→U1↓→V表↓。
)扩展:根据串联电路的特点,滑动变阻器R2两端的电压U2将↑。
推论:如果滑动变阻器R2足够大,当滑片P向右一直滑动时,电阻将不断增大,那么U2 将不断增大,U1将不断减小,I将不断减小。
假设R2无限大,这时U2 将增大到电源电压,U1将变为0,I 也将变为0,这时的电路就相当于断路。
这就是用电压表来判断电路断路和短路的道理。
[变式训练题]参考上图,在伏安法测电阻的实验中,若由于各种原因,电压表改接在滑动变阻器的两端,当滑片P向左移动时,请判断A表和V表的变化。
图1 图2 图3 [例2]如图2,当滑片P向左移动时,A表和V表将如何变化。
分析:首先要确定电路的类型,此电路属于串联电路呢还是并联电路。
我们可以将电流表简化成导线,将电压表简化成断开的电键或干脆拿掉。
此时可以容易地看出,这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空,滑动变阻器接成了定值电阻,所以A表示数不变。
1 / 13·····谢阅。
初中物理电路故障与动态电路分析初中物理电路故障分析1、电压表示数为零的情况A 电压表并联的用电器发生短路(一灯亮一灯不亮,电流表有示数)B 电压表串联的用电器发生断路(两灯都不亮,电流表无示数)C 电压表故障或与电压表连线发生断路(两灯都亮,电流表有示数)2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路(两灯都不亮,电流表无示数)注:此时不能把电压表看成断路,而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器,由于电压表阻值太大,根据串联电路分压作用,电压表两端几乎分到电源的全部电压,电路中虽有电流但是很微弱,不足以使电流表指针发生偏转,也不足以使灯泡发光。
如果题目中出现“约”、“几乎"的字眼时,我们就锁定这种情况。
...文档交流 仅供参考...B 电路中旁边用电器发生短路(一灯亮一灯不亮,电流表有示数)总结:如图,两灯泡串联的电路中,一般出现的故障问题都是发生在用电器上,所以通常都有这样一个前提条件已知电路中只有一处故障,且只发生在灯泡L1或L2上。
...文档交流仅供参考...1。
若两灯泡都不亮,则一定是某个灯泡发生了断路,如果电压表此时有示数,则一定是和电压表并联的灯泡发生了断路,如果电压表无示数,则一定是和电压表串联的灯泡发生了断路.此两种情况电流表均无示数。
...文档交流仅供参考...2。
若一个灯泡亮另一个灯泡不亮,则一定是某个灯泡发生了短路,如果电压表此时有示数,则一定是和电压表串联的灯泡发生了短路,如果电压表此时无示数,则一定是和电压表并联的灯泡发生了短路.此两种情况电流表均有示数...文档交流仅供参考...3、用电压表电流表排查电路故障A、用电压表判断电路故障,重要结论:电压表有示数说明和电压表串联的线路正常,和电压表并联的线路有故障.若电路中只有一处故障则电压表无示数时,和电压表并联的线路一定正常....文档交流仅供参考...电源电压为6V,用电压表测得:Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮,哪里出现故障?...文档交流仅供参考...解题思路: 先找有示数的,Ued=6v说明从e点到电源正极线路完好,从d点到电源负极线路完好;Uac=6v说明从a点到电源正极线路完好,从c点到电源负极线路完好,这样将故障锁定在ac 之间了,由Uab=0,说明bc之间出现故障,故电阻出现断路。

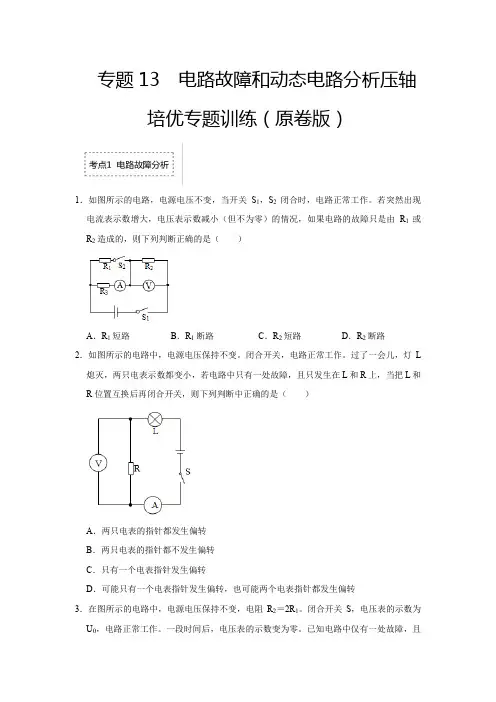

专题13 电路故障和动态电路分析压轴培优专题训练(原卷版)1.如图所示的电路,电源电压不变,当开关S1,S2闭合时,电路正常工作。
若突然出现电流表示数增大,电压表示数减小(但不为零)的情况,如果电路的故障只是由R1或R2造成的,则下列判断正确的是()A.R1短路B.R1断路C.R2短路D.R2断路2.如图所示的电路中,电源电压保持不变。
闭合开关,电路正常工作。
过了一会儿,灯L 熄灭,两只电表示数都变小,若电路中只有一处故障,且只发生在L和R上,当把L和R位置互换后再闭合开关,则下列判断中正确的是()A.两只电表的指针都发生偏转B.两只电表的指针都不发生偏转C.只有一个电表指针发生偏转D.可能只有一个电表指针发生偏转,也可能两个电表指针都发生偏转3.在图所示的电路中,电源电压保持不变,电阻R2=2R1。
闭合开关S,电压表的示数为U0,电路正常工作。
一段时间后,电压表的示数变为零。
已知电路中仅有一处故障,且只发生在电阻R1或R2上。
现提供一个完好的电阻R3(R3=R2)来替换图示电路中的一个电阻,从而判断故障,请写出电阻R3替换的对象、闭合开关S后电压表的示数及对应的故障。
4.在如图所示电路中,电源电压为U且保持不变。
闭合开关S,电路正常工作。
一段时间后,灯突然熄灭。
若电路中只有一处故障,且只发生在灯L或电阻R处。
①为确定故障,小汇在ab或bc间并联接入电压表,闭合开关后,观察电压表示数确定故障。
若电压表并联接入两点间,闭合开关后,电压表示数为,可判断R断路或L短路。
②为进一步确定故障,小汇在bd两点间并联接入电压表,观察闭合开关前后,电压表示数来确定故障。
请写出闭合开关前后,电压表的示数及对应的故障。
5.在图所示的电路中,电源电压不变,灯L3的阻值为10欧。
当闭合电键K后,电流表的示数1安,电压表的示数为2伏,过一段时间后,电压表的示数变为6伏。
若不考虑温度对灯的电阻的影响,则造成电压表的示数变化的原因,此时,电流表的示数将变为。
专题三电路故障分析、动态电路分析电路故障分析1.(2020·株洲中考)小明同学按如图连接好电路,闭合开关后发现,甲、乙两灯泡不亮,然后他拿来一根导线直接连在甲灯泡两端,此时甲、乙灯泡仍不亮,于是取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮了起来。
根据以上现象可以推断出下列哪个结论是正确的()A.甲灯泡断路 B.乙灯泡断路C.甲、乙灯泡都断路 D.电源坏了(第1题图)(第2题图) 2.(2020·青海中考)如图所示,是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。
已知电源电压为 4.5 V,L1、L2为两个不同规格的小灯泡,当闭合开关S后两灯都不亮。
用电压表进行测量时,测得AB两点之间的电压为零,BC两点之间的电压为4.5 V。
则下列判断中正确的是()A.灯泡L1的灯丝断了 B.开关接触不良C.灯泡L2的灯丝断了 D.灯泡L2短路3.(2020·镇江中考)如图所示,闭合开关S,发现灯L不亮,用测电笔接触M点时氖管发光,而接触N、Q点时氖管均不发光。
若仅有一处发生断路,则该处可能是()A.熔丝处 B.P、M间某处C.M、N间某处 D.N、Q间某处(第3题图)(第4题图) 4.(2020·恩施州中考)如图所示的实验电路中,闭合开关,移动滑动变阻器的滑片,发现电压表有示数但无明显变化,电流表有示数并且有变化,小灯泡不亮。
则可能的故障原因是()A.小灯泡断路 B.小灯泡短路C.变阻器短路 D.变阻器断路5.(2020·湖州中考)小明家里的一盏电灯不能发光了,换上新的电灯,还是不能发光。
于是小明拿来测电笔,闭合开关后,分别在如图a、b、c、d四个位置进行测量,测电笔均能发光。
则电路故障是()A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路6.(2020·广安中考)利用如图所示的装置测量小灯泡的电功率,电源电压恒定不变,小灯泡上标有“3.8 V”字样。
一、初中物理故障电路分析1、电压表示数为零的情况a 电压表测量的用电器发生短路一灯亮一灯不亮,电流表有示数;b 干路用电器发生断路两灯都不亮,电流表无示数;C 电压表故障或与电压表连线发生断路两灯都亮,电流表有示数2 电压表示数等于电源电压的情况A 电压表测量的用电器发生断路两灯都不亮,电流表无示数注:此时不能把电压表看成断路,而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器,由于电压表阻值太大,根据串联电路分压作用,电压表两端几乎分到电源的全部电压,电路中虽有电流但是很微弱,缺乏以使电流表指针发生偏转,也缺乏以使灯泡发光。
如果题目中出现“约〞、“几乎〞的字眼时,我们就锁定这种情况。
B 干路用电器发生短路一灯亮一灯不亮,电流表有示数3 用电压表判断电路故障电压表有示数说明:和电压表接线柱连接的两根线路完好无损电源电压为6V,用电压表测得:Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮,哪里出现故障?解题思路:先找有示数的,Ued=6v说明从e点到电源正极线路完好,从d点到电源负极线路完好;Uac=6v说明从a点到电源正极线路完好,从c点到电源负极线路完好,这样将故障锁定在ac之间了,由Uab=0,说明bc之间出现故障,故电阻出现断路。
4 电流表有示数说明和电流表串联的电路是通路;电流表没有示数那么有两种情况:1断路 2 电路中电流太小,缺乏以使电流表指针发生偏转〔例如:电压表与电流表串联,见上面2A〕1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的,但不慎将两电表的位置对调了,那么闭合开关S 后A、电流表、电压表均损坏;B、电流表损坏,电压表示数为零;〔〕C、电流表有示数,电压表示数为零;D、电流表示数为零,电压表有示数。
2、如图2所示,以下说法正确的选项是〔〕A、电流表的连接是正确的;B、电压表的连接是正确的;C、两表的连接都是错误的;D、电流表将会被烧坏。
电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点,其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析,要以电路动态分析能力作为基础,而电路故障分析又是电路动态分析的载体,因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中,我们以电路动态分析作为主线,而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1.串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1,是典型的伏安法测电阻的实验电路图,当滑片P向右移动时,请你判断A表和V表的变化。
分析:本题中,为了分析表达的简洁,我们约定一套符号:“→”表示引起电路变化;“↑”表示物理量增大或电表示数增大;“↓”表示物理量减小或电表示数减小。
P右移→R2↑→R总↑→I↓→A表↓。
R1不变→IR1↓→U1↓→V表↓。
(判断V表的变化还可以根据串联电路的分压原理来分析:R2↑→U2↑→U1↓→V表↓。
)扩展:根据串联电路的特点,滑动变阻器R2两端的电压U2将↑。
推论:如果滑动变阻器R2足够大,当滑片P向右一直滑动时,电阻将不断增大,那么U2 将不断增大,U1将不断减小,I将不断减小。
假设R2无限大,这时U2 将增大到电源电压,U1将变为0,I 也将变为0,这时的电路就相当于断路。
这就是用电压表来判断电路断路和短路的道理。
[变式训练题]参考上图,在伏安法测电阻的实验中,若由于各种原因,电压表改接在滑动变阻器的两端,当滑片P向左移动时,请判断A表和V表的变化。
图1 图2 图3 [例2]如图2,当滑片P向左移动时,A表和V表将如何变化。
分析:首先要确定电路的类型,此电路属于串联电路呢还是并联电路。
我们可以将电流表简化成导线,将电压表简化成断开的电键或干脆拿掉。
此时可以容易地看出,这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空,滑动变阻器接成了定值电阻,所以A表示数不变。
电压表在本电路中,是测量R1和R2部分电阻之和的电压,当滑片P向左移动时,被跨接在电压表内的电阻随着变小,根据分压原理:V表示数减小。
[变式训练题]如图3,当滑片P向左移动时,A表和V表将如何变化。
[例3]在如图4所示电路中,当闭合电键后,滑动变阻器的滑动片P向右移动时()(A)安培表示数变大,灯变暗。
(B)安培表示数变小,灯变亮。
(C)伏特表示数不变,灯变亮。
(D)伏特表示数不变,灯变暗。
分析:将电流表等效为一根导线,可以看到电压表直接测量电源电压,因此当滑动变阻器的滑动片P向右移动时,电压表的示数将不会变化;而电阻R的阻值变大,小灯的电阻R L大小不变(注意:在初中阶段,小灯的电阻由于温度的变化引起的变化往往忽略不计),因此总电阻变大,电流变小,所以电流表示数变小。
从串联电路的分压角度分析,小灯两端的电压也将变小,小灯的功率P=U L I也将变小,所以小灯的发光将变暗。
本题正确答案为D。
[变式训练题] 在如图5所示电路中,当闭合电键后,滑动变阻器的滑动片P向右移动时()(A)伏特表示数变大,灯变暗。
(B)伏特表示数变小,灯变亮。
(C)安培表示数变小,灯变亮。
(D)安培表示数不变,灯变暗。
图4 图5 图6 图7 2.并联电路中滑动变阻器的滑片P的位置的变化引起的变化[例4]如图6,当滑片P向右移动时,A1表、A2表和V表将如何变化?分析:并联电路各支路两端电压相等,等于电源电压,故电压表V示数不变。
由于并联电路各支路独立工作,互不干扰,滑动变阻器滑片P向右移动时,对R1这条支路没有影响,所以电流表A1示数不变。
滑片P右移,R2变大,两端电压不变,故电流变小,干路中电流也随之变小,所以A2示数也会变小。
[变式训练题]如图7,当滑片P向右移动时,A1表、A2表和V表将如何变化?二、电键的断开或闭合引起电路中电学物理量的变化1.串联电路中电键的断开或闭合引起的变化[例5]在如图8所示的电路中,将电键K闭合,则安培表的示数将______,伏特表的示数将________(均填“变大”、“变小”或“不变”)。
分析:在电键尚未闭合前,两个电阻组成串联电路。
电压表测量R1两端的电压,电键K闭合后,电阻R2被局部短路,电压表变成测量电源两端的电压了,因此电压表的示数将变大。
在电键尚未闭合前,电流表测量的是串联电路的电流值,由于此时电阻较大,故电流较小;电键K闭合后,电阻R2被局部短路,电路中的电阻只有R1了,因此电流表的示数将变大。
[变式训练题]在如图9所示的电路中,当电键K断开时,电阻R1与R2是________联连接的。
电键K闭合时,电压表的示数将________(选填“变小”、“不变”或“变大”)。
图8 图9 图10 2.并联电路中电键的断开或闭合引起的变化[例6]在图10中,灯泡L1和灯泡L2是______联连接的。
当电键K断开时,电压表的示数将________;电流表的示数将__________(选填“增大”、“不变”或“减小”)。
分析:本题的难度首先在电路的识别,我们可以将电流表看作导线,将电压表拿去,就容易看出这个电路是“并”联电路。
电流表是串联在小灯L1的支路中的,所以电键闭合时,电流表的示数从0变到有读数,应该选填“增大”。
电压表是测量电源电压,而且不受电键控制,所以示数“不变”。
[变式训练题] 在图11中,灯泡L1和灯泡L2是______联连接的。
当电键K断开时,电压表的示数将________;电流表的示数将__________(选填“增大”、“不变”或“减小”)。
图11 图12 图13三、电路的故障引起电路中电学物理量的变化及故障原因分析[例7]在图12中,当电键K闭合后,两只小灯泡发光,电压表示数为4伏。
过了2分钟,电压表示数为0,经检查除小灯泡外其余器材的连接良好,请分析造成这种情况的原因可能有:_____________________。
分析:电压表示数为0,其原因有三:1.电压表没有接好或电压表损坏;2.小灯L2短路;3.小灯L1断路。
起先,电压表有示数,说明不存在原因1的情况。
那么还有两种情况都是可能的。
答案为:小灯L2短路;小灯L1断路。
[变式训练题]在如图13所示的电路中,电源电压等于6伏,合上电键后电压表示数为6伏。
经分析得出,电路中可能发生的情况是:______________________________。
[例8]在如图14所示的电路中,电源电压不变。
闭合电键K后,灯L1、L2都发光。
一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因可能是()(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
分析:可以采用排除法。
小灯L2短路,会导致电压表示数变小、电流表示数变大;小灯L2断路,会导致电流表示数变0;小灯L1短路,会导致两灯都不亮;一灯熄灭而电表示数都不变,只有小灯L1发生断路时才有此可能。
本题正确答案为C。
[变式训练题]在图15所示的电路中,电源电压不变。
闭合电键K,电路正常工作。
一段时间后,发现其中一个电压表示数变大,则()(A)灯L可能变亮。
(B)灯L亮度可能不变。
(C)电阻R可能断路。
(D)电阻R可能短路。
图14 图15 图16 [例9]在图16所示的电路中,电源电压不变。
闭合电键K后,灯L1、L2都发光,—段时间后,其中的一盏灯突然变亮,而电压表V l的示数变小,电压表V2的示数变大,则产生这一现象的原因是( )(A)灯L1断路。
(B)灯L l短路。
(C)灯L2断路。
(D)灯L2短路。
分析:属于电路故障分析题。
“—段时间后,其中的一盏灯突然变亮”排除了电路出现断路的情况,那么,故障现象只有发生短路了。
电压表V2的示数变大,是小灯变亮的原因,一定是小灯L2突然变亮;电压表V l的示数变小说明小灯L1发生了短路。
本题正确答案为B专题练习一1.图17中,A、B、C、D是滑动变阻器的四个接线柱。
若将A、C分别与图中电路的导线头M、N相连接,闭合电键后,当滑动片P向右移动时,安培表的示数将______(填“变大”、“不变”或“变小”);若将D与N相连接,接线柱______与M相连接,则闭合电键后,滑动片P向左移动时,伏特表的示数增大。
图17 图18 图192.在如图18所示的电路图中,当电键K闭合时()(A)整个电路发生短路。
(B)电流表示数变小。
(C)电流表示数不变化。
(D)电流表示数变大。
3.在图19所示的电路中,当电键K闭合时,灯L1、L2均不亮。
某同学用一根导线去查找电路的故障。
他将导线先并接在灯L1两端时发现灯L2亮,灯L1不亮,然后并接在灯L2两端时发现两灯均不亮。
由此可以判断( )(A)灯L1断路。
(B)灯L1短路。
(C)灯L2断路。
(D)灯L2短路。
4.如图20所示,电阻R1的阻值为20欧,R2为40欧,当电键K断开时,电流表A的示数为0.1安,则电源电压为______伏。
若电键K闭合时,电流表A的示数为______安。
图20 图21 图225.在图21所示的电路中,电源电压为6伏。
当电键K闭合时,只有一只灯泡发光,且电压表V的示数为6伏。
产生这一现象的原因可能是( )(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
6.如图22所示,当滑片P向右移动时( )(A)电流表A示数不变,电压表V示数不变。
(B)电流表A示数不变,电压表V示数变大。
(C)电流表A示数变小,电压表V示数变大。
(D)电流表A示数变小,电压表V示数不变。
7.如图23所示,闭合电键K,当滑动变阻器的滑片P向右移动时,电流表A的示数将________(选填“变小”、“不变”或“变大”)。
图23 图248.在电路中,发生了如图24所示的现象,已知电路中只有一处故障,且除两个灯泡外其余部分均完好,现有导线、电压表、电流表,在不拆开电路的情况下,请挑选合适的器材判断电路的故障,写出两种判断方法,包括所用器材、观察到的现象和结论:___________________________________________________________________________ _________________________________________________________________________。
9、在下图所示电路中,电源电压不变。
闭合开关K,电路正常工作。
一段时间后,发现其中一个电压表示数变小,则()A.灯L可能变亮B.灯L亮度可能不变C.电阻R可能断路D.电阻R可能短路10、在下图中,当开关K闭合后,两只小灯泡发光,电压表示数为4V。
过了两分钟,电压表示数突然变为0,经检查除小灯泡外其余器材的连接良好,请分析造成这种情况的原因可能有:_____________________。
