催化燃烧技术工艺流程介绍

催化燃烧法流程一、废气收集。

这就像是把调皮的小坏蛋（废气）都集中起来一样。

在工厂或者其他产生废气的地方，会有专门的设备把废气收集起来。

这些设备就像是一个个小捕手，把那些想要到处乱跑的废气抓住，不让它们在空气中肆意捣乱。

这些废气可能来自各种各样的地方，比如说生产车间里一些化学工艺产生的废气，或者是汽车尾气之类的。

把它们收集起来，就是催化燃烧法的第一步啦。

二、预处理。

废气被收集起来之后呀，可不能就直接送去催化燃烧哦。

这就好比你要做一道好菜，食材不能直接下锅，得先处理一下。

废气也是这样的。

预处理这一步呢，主要是去除废气中的一些杂质。

比如说灰尘啦、水汽啦，还有一些可能会影响催化燃烧效果的物质。

这就像是给废气洗个澡，把它身上的脏东西都去掉，让它干干净净地去参加后面的“大活动”。

要是这些杂质不去掉，就可能会堵塞催化燃烧的装置，那可就麻烦大啦。

三、预热。

废气处理干净之后呢，就要给它预热啦。

这就像是给废气打打气，让它充满活力。

预热的过程是为了让废气达到一个合适的温度，这样在催化燃烧的时候就能够更好地进行反应。

你可以想象成废气在这一步就像是运动员在比赛前做热身运动一样，把自己的状态调整到最佳。

这个预热的温度可不是随便定的，是根据废气的种类还有后面要用到的催化剂的特性来确定的。

如果温度不合适，要么反应就不充分，要么就可能会有其他不好的情况发生呢。

四、催化反应。

五、热量回收。

废气经过催化反应变成了无害的二氧化碳和水，这个过程中会释放出热量呢。

这热量可不能就白白浪费掉呀，就像你发现了一个宝藏，可不能就把它扔在一边。

热量回收这一步就是把这些热量收集起来，然后再利用。

比如说可以用来预热新进来的废气，这样就可以节省能源啦。

这就像是一个良性循环，让整个催化燃烧的过程更加节能环保。

六、净化后气体排放。

经过前面一系列的步骤，废气已经被净化得差不多啦。

这时候净化后的气体就可以排到大气中去了。

这些气体就像是被改造好的乖孩子，不会对环境造成危害了。

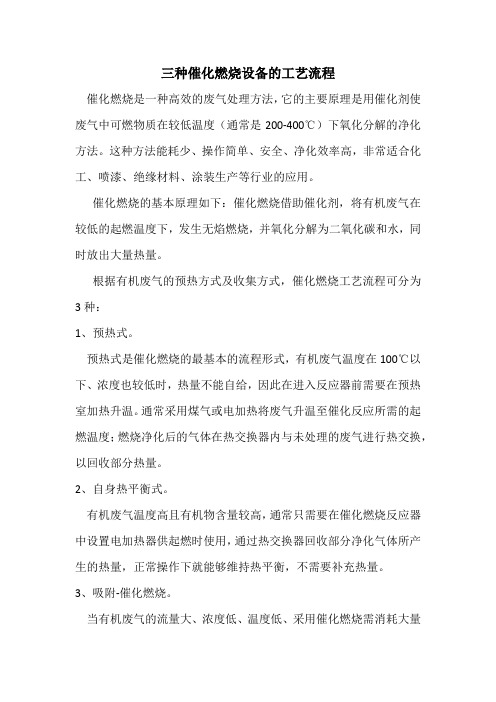

三种催化燃烧设备的工艺流程
催化燃烧是一种高效的废气处理方法，它的主要原理是用催化剂使废气中可燃物质在较低温度（通常是200-400℃）下氧化分解的净化方法。

这种方法能耗少、操作简单、安全、净化效率高，非常适合化工、喷漆、绝缘材料、涂装生产等行业的应用。

催化燃烧的基本原理如下：催化燃烧借助催化剂，将有机废气在较低的起燃温度下，发生无焰燃烧，并氧化分解为二氧化碳和水，同时放出大量热量。

根据有机废气的预热方式及收集方式，催化燃烧工艺流程可分为3种：
1、预热式。

预热式是催化燃烧的最基本的流程形式，有机废气温度在100℃以下、浓度也较低时，热量不能自给，因此在进入反应器前需要在预热室加热升温。

通常采用煤气或电加热将废气升温至催化反应所需的起燃温度；燃烧净化后的气体在热交换器内与未处理的废气进行热交换，以回收部分热量。

2、自身热平衡式。

有机废气温度高且有机物含量较高，通常只需要在催化燃烧反应器中设置电加热器供起燃时使用，通过热交换器回收部分净化气体所产生的热量，正常操作下就能够维持热平衡，不需要补充热量。

3、吸附-催化燃烧。

当有机废气的流量大、浓度低、温度低、采用催化燃烧需消耗大量
的燃料时，可先采用吸附手段将有机废气吸附于吸附剂上并进行浓缩，然后通过热空气吹扫，使有机废气脱附成为高浓度有机废气（可浓缩10倍以上）后再进行催化燃烧。

不需要补充热源就可以维持正常运行。

催化燃烧设备很多人都见过，甚至还会进行一定的操作，但是对于其中的催化燃烧流程，大家又知道多少呢？接下来，我们就来看看详细流程是怎么样的吧。

催化燃烧设备废气处理流程：1、废气的吸附浓缩废气的吸附浓缩主要利用的是活性炭的吸附作用。

设备由几套活性炭吸附箱组成，系统运行时先打开套活性炭吸附箱，将工业废气进行吸附浓缩，套活性炭吸附饱和后，再打开第二套活性炭吸附箱进行与套活性炭吸附箱类似的吸附过程，在第二套活性炭吸附箱工作的同时，套活性炭吸附箱发生解吸。

依此类推，系统里的活性炭吸附箱循环的进行着吸附和解吸的过程，解吸后的工业废气进入催化燃烧设备，终废气被氧化分解成无毒无害的小分子化合物，达标排放。

2、废气的催化燃烧催化燃烧设备主要由换热器、催化床、电加热器、燃烧室、蓄热体等几大部件组成。

加热管首先加热催化燃烧设备，通过风机的作用，提供活性炭解吸所用的温度（80～120℃），解吸后的有机废气再进入催化燃烧设备内部，在燃烧室通过催化床的作用，在250~350℃温度下对废气进行氧化分解，分解成小分子化合物，例如水和二氧化碳。

通过换热器将达标后的气体热量回收利用，达到节能的目的。

催化燃烧法几乎适用于所有排放烃类苯类等等臭味化合物的工业生产过程，如：涂装、印刷、机电、家电、制鞋、塑料、化工行业、有机化学品合成、合成制药、合成树脂、汽车、摩托车、“三苯”废气、自行车行业、机械、船舶、家电、家具、建材等行业等生产工艺过程中的废气处理，催化燃烧适用不同浓度、不同风量废气处理。

以上这些流程步骤大家可以多多参考，以便于能更好地进行操作，希望可以帮助到大家。

杭州南方环保涂装设备有限公司是一家环保设备的专业制造商，是一所能根据用户需求提供产品设计、生产、安装调试及售后服务的高科技企业。

公司多年来一直致力于有机废气治理产品的开发、设计和制造。

其主要产品有：有机废气催化燃烧净化装置（CO）、蓄热式焚烧炉（RTO）、直燃式焚烧炉（TO）、沸石转轮吸附（VOC）——催化燃烧脱附或RTO脱附装置、活性炭吸附等产品。

催化燃烧废气处理工艺流程催化燃烧废气处理工艺流程废气处理是一项十分重要的环境保护工作。

随着工业的发展，工厂废气排放的问题也越来越严重。

催化燃烧废气处理是一种常见的处理方法，本文将介绍其工艺流程。

一、催化燃烧的原理催化燃烧是指利用催化剂将有害气体催化氧化成安全无害的气体的过程。

常见的催化剂有铂、钯、铑等贵金属，其作用是在较低温度下加速氧化反应，使反应速率大幅提高。

催化燃烧的反应速率远快于常规燃烧，而且需要的氧气量也较少，具有能耗低的优点。

二、工艺流程催化燃烧废气处理的工艺流程一般包括以下几个步骤：1.采样：对废气进行采样，以确定浓度和成分。

2.预处理：废气经过除尘、除油等处理后，进入预处理器，以提高废气中有害气体与氧气的接触面积和反应速率。

3.催化剂选择：根据废气的成分和特性，选择合适的催化剂。

4.反应器：经过预处理的废气进入反应器，和催化剂接触并发生催化氧化反应，产生安全无害的气体。

5.尾气处理：催化燃烧反应后，会产生少量的二氧化碳和水蒸气等副产品。

这些副产品需要进一步处理，以防止对环境造成二次污染。

三、应用领域催化燃烧废气处理是一种常见的废气处理方法，广泛应用于化工、半导体、电子等行业。

例如，半导体行业的废气处理就需要使用催化燃烧技术处理氧化氮、氯气、二氧化硫等有害气体。

化工行业也需要利用催化燃烧技术处理含甲基丙烯酸等有机物的产业废气。

四、优缺点催化燃烧废气处理具有不少优点，但也存在一些缺点：优点：1.处理效率高：对于有害气体催化氧化的速度快，效率高。

2.能耗低：相较于传统的燃烧处理，催化燃烧需要的氧气量较少，能耗相对较低。

3.安全可靠：催化燃烧过程安全可靠，基本不需要特殊安全措施。

缺点：1.催化剂价格高：制备和购买催化剂需要一定的成本。

2.需要特殊的反应器：催化燃烧需要特殊的反应器，增加了投资成本。

3.催化剂容易中毒：催化剂可能会因暴露在有毒废气中而失效或中毒。

五、总结催化燃烧废气处理是一种高效、能耗低、安全可靠的废气处理方法。

RCO催化燃烧的工作过程介绍RCO（Regenerative Catalytic Oxidizer）是一种用于催化燃烧的设备，主要用于处理有机废气。

它通过使用催化剂将有机废气中的有害物质转化为二氧化碳和水。

本文将对RCO催化燃烧的工作过程进行详细介绍。

RCO主要由以下几个主要组成部分构成：燃烧室、催化剂床、热交换器和控制系统。

RCO的工作过程主要包括以下步骤：进料、加热、催化燃烧、热回收和排放处理。

首先，RCO工作过程的第一步是进料。

有机废气通过进料管道进入燃烧室。

进料气体的温度和浓度会被监控和控制，以确保其处于操作范围内。

随后，进料气体进入燃烧室的床层，与催化剂进行接触。

催化剂是一种特殊的物质，通过其存在，可以降低有机废气的点火温度，从而实现低温燃烧。

有机废气中的有害物质在催化剂的作用下，被氧化转化为无害的二氧化碳和水。

燃烧室内的催化剂床通常由陶瓷或金属材料制成，具有高表面积，以便更好地与有机废气进行接触。

催化剂床中的催化剂通常会定期进行更换或再生，以保证催化剂的活性。

催化燃烧后，产生的燃烧废气进入热交换器。

热交换器用于将燃烧废气中的热能转移到进料气体中，以减少能源消耗并提高效率。

在热交换器中，燃烧废气与进料气体进行热交换，在进料气体升温的同时，燃烧废气被冷却。

经过热交换器后，进料气体进入控制系统。

控制系统用于监测和控制进料气体的温度、浓度和流量，以确保RCO的正常运行和安全性。

最后，经过上述工艺处理后的废气将被排放出设备。

排放前，通常会进一步进行处理，如过滤、吸收或再生。

这些处理步骤有助于进一步降低废气中的有害物质含量，以满足环境保护的要求。

综上所述，RCO催化燃烧的工作过程主要包括进料、加热、催化燃烧、热回收和排放处理。

通过使用催化剂和热交换器，RCO可以将有机废气中的有害物质转化为无害的二氧化碳和水，并以最低的能源消耗实现高效的催化燃烧。

这种催化燃烧技术在许多工业领域中广泛应用，有助于保护环境和提高工业生产的可持续性。

喷漆工位漆雾废气经干式喷漆柜处理后，固体颗粒残留很少一部分，相对洁净的有机废气再经催化燃烧前处理吸附，然后进入吸附单元进行吸附和浓缩，基本达到饱和状态后对吸附单元进行加热来脱附有机废气，吸附单元的活性炭因此也可实现再生。

脱附出来的废气进入催化氧化床进行燃烧，由于催化剂的作用，燃烧过程低温、快速、无焰，废气因而得到净化。

燃烧产生的热气体可进行回收循环使用，再次回用于脱附环节和燃烧氧化过程。

该处理方法具体流程包括预处 理、吸附、脱附-催化燃烧三个过程，工艺流程如图示意。

吸附浓缩+催化燃烧工艺流程图1、预处理涂装过程少量油漆被废气带走，经空气冷凝形成漆雾粉尘。

这些粉尘具有粒 径小、废气中含量少等特点，大部分在10um 以下，若这些废气直接进入活性炭 进行吸附，将导致活性炭微孔堵塞，最终将导致活性炭失活。

因此，废气必须经 过过滤处理才能进入后续吸附阶段。

2、吸附装置（吸附单元）吸附单元的核心是活性炭，本公司采用的是碘值900—1200的优质防水活性 炭，从而保证了吸附单元的稳定性。

经过预处理后的有机废气，在风机的作用下引入吸附单元，将其均匀的分布 在活性炭的表面，依靠活性炭复杂的内部结构体系及超强大的表面积，活性炭将 有机废气吸附在其表面，此过程耗时较少，但时间越长吸附越彻底(设计风速不 超PLC 受手控制用狂双附床I双亚虎口救的床皿是止慌越由 甄域案召-Q 时过越-="戈酎过卷 山■白曲两仃过0.8m/s)。

并且两者之间不会发生化学反应，有机废气由此而达到净化的效果。

净化后的洁净气体可达到相关大气污染物排放法律标准。

每套废气净化处理系统设有多套吸附单元，其中一套用于脱附，其余用于吸附，多台吸附单元轮流工作，有plc自动控制切换。

3、脱附-催化燃烧催化燃烧法是利用催化剂做中间体，使有机气体在较低的温度下，变成无害的水和二氧化碳气体，即：C n H m+(n+1/4m)O2催化剂200〜300℃nCO2+1/2mH2O当吸附单元的活性炭吸附至饱和的程度后，该吸附单元切换为脱附单元，脱附需要外加热量，加热装置设在燃烧炉内，将其开启后同时预热催化剂，燃烧炉达到设定温度后将热空气引入脱附床，有机废气在加热作用下从活性炭表面解吸出来。

吸脱附催化燃烧简介吸脱附催化燃烧是一种通过吸附物质，然后再将其脱附并进行催化燃烧的技术。

它被广泛应用于环境保护和能源利用领域，可以有效地处理废气和废水中的有机污染物，同时产生能量。

工作原理吸脱附催化燃烧主要包括三个步骤：吸附、脱附和催化燃烧。

1.吸附：通过选择性吸附剂，将废气或废水中的有机污染物吸附到固体表面上。

常用的吸附剂包括活性碳、分子筛和金属氧化物等。

这些吸附剂具有大表面积和高孔隙度，能够提供足够的接触面积来吸收有机污染物。

2.脱附：当吸附剂饱和后，需要对其进行脱附操作。

通常采用加热、减压或改变环境条件等方法来实现脱附。

通过提高温度或减少压力，有机污染物会从吸附剂表面脱附出来。

3.催化燃烧：脱附后的有机污染物进入催化燃烧反应器，在催化剂的作用下发生氧化反应。

催化剂通常是金属氧化物、贵金属或过渡金属等。

它们能够提供活性位点，促进有机污染物与氧气的反应，将其转化为无害的二氧化碳和水。

应用领域环境保护吸脱附催化燃烧技术在环境保护领域中起到了重要作用。

它可以处理工业废气中的有机污染物，如挥发性有机物（VOCs）、苯系物质和酚类等。

这些有机污染物对环境和人体健康都具有潜在危害，因此需要进行有效处理。

通过吸脱附催化燃烧技术，可以将这些有机污染物转化为无害的二氧化碳和水。

在催化燃烧过程中产生的高温还可以破坏有机污染物的分子结构，进一步提高处理效果。

能源利用吸脱附催化燃烧技术还可以将有机污染物转化为能源。

在催化燃烧过程中产生的热量可以用于蒸汽产生、锅炉供暖等能源利用领域。

这样既能够有效处理有机污染物，又能够实现能源的回收利用。

一些废水中含有有机物质，通过吸脱附催化燃烧技术，可以将这些有机物质转化为可再生能源，如甲醇、乙醇和氢气等。

技术优势吸脱附催化燃烧技术相比传统的处理方法具有以下优势：1.高效性：由于催化剂的存在，催化燃烧反应速度快，可以在较低的温度下进行。

吸附剂的选择性也能提高处理效率。

2.综合利用：通过将有机污染物转化为能源，实现了资源的综合利用。

RCO催化燃烧VOCs有机废气处理技术挥发性有机化合物(VOCs)是一类毒性大、污染严重的化学物质。

目前VOCs的污染问题日益受到各国的高度重视，我国颁布的《大气污染物综合排放标准》，规定了各类有机污染物在空气中严格的排放标准。

国内外VOCs污染控制方法目前主要有吸附法、吸收法、生物处理技术、膜分离技术、直接燃烧法、催化燃烧法等。

其中，催化燃烧法是一种高效清洁燃烧技术，主要利用催化剂使有机废气在较低的温度条件下充分燃烧。

相对其他处理技术，催化燃烧具有显著的优点：起燃温度低能耗少，处理效率高，无二次污染等，使之成为目前前景广阔的VOCs有机废气治理方法之一。

高效催化燃烧催化剂是催化燃烧技术的关键核心，以块状载体作为骨架基体的催化剂称为规整结构催化剂，也称为整体式催化剂。

由于具有特殊孔道结构，这类催化剂改善了催化反应床层上的物质传递，提高了催化效率，降低了压力，减少了操作费用，在石油化工、精细化工等多相催化反应中得到越来越广泛的应用。

RCO有机废气催化燃烧技术在日本、美国和西欧被广泛地应用于VOCs的治理，工艺设备非常成熟，相关的技术标准和使用规范已经非常完善，一些大公司都有自己的企业标准，对工艺设计、催化剂的性能要求、反应器制造和工程控制措施等都有详细的规定。

不同的燃烧工艺组合，形成4种基本的燃烧工艺方式：催化燃烧（换热），直接燃烧（换热），回热催化燃烧（RCO），回热燃烧（RTO）。

在此基础上还形成了转轮富集燃烧，陶瓷过滤器等方式。

RCO有机废气催化燃烧技术是指在催化剂的作用下，使有机废气中的碳氢化合物在温度较低的条件下迅速氧化成水和二氧化碳，达到彻底治理的目的。

一、RCO有机废气催化燃烧工艺原理：催化净化是典型的气固相催化反应，其实质是活性氧参与的深度氧化作用。

在催化净化过程中，催化剂的作用是降低活化能，同时催化剂表面具有吸附作用，使反应物分子富集于表面提高了反应速率，加快了反应的进行；借助催化剂可使有机废气在较低的起燃温度条件下，发生无焰燃烧，并氧化分解为CO2和H2O，同时放出大量热能，从而达到去除废气中的有害物的方法。

催化燃烧工艺流程催化燃烧工艺是一种将有机物质转化为二氧化碳和水的方法，通过催化剂促进反应的进行。

在这个过程中，有机物质在高温下与催化剂发生反应，产生热能和废气。

下面是一个典型的催化燃烧工艺流程的描述：首先，将待处理的有机物质送进反应器中。

有机物质可以是液体、气体或固体，常见的有机物包括石油化工行业的废水和废气、城市垃圾焚烧产生的废气等。

在反应器中，有机物质与催化剂接触。

通常情况下，催化剂是以颗粒形式存在，可以是金属、氧化物或硅胶等。

催化剂能够提高反应速率，降低反应温度和能量消耗。

当有机物质与催化剂接触时，开始发生催化燃烧反应。

有机物质分子中的化学键被打断，生成碳氢化合物和氧化物的中间产物。

这些中间产物在催化剂的作用下进一步反应，最终生成二氧化碳和水。

同时，反应过程中还会释放出热能。

在催化燃烧反应中，需要控制反应的温度。

一般来说，反应温度要高于有机物质的沸点，以确保反应的进行。

此外，还需要控制催化剂的用量，确保足够的催化剂与有机物质接触。

当反应完成后，产生的废气会经过处理。

废气中包含大量的二氧化碳和水蒸气，还有一些少量的其他气体，如一氧化碳和氮氧化物等。

这些气体需要进行净化，以达到排放标准。

废气净化通常包括物理处理和化学处理两个步骤。

物理处理通常使用过滤器或吸附剂去除废气中的颗粒物和有机物质。

化学处理则使用氧化剂或其他化学试剂来吸收或催化转化废气中的有害物质。

最后，经过净化处理的废气可以被释放到大气中，或用于其他工业用途。

同时，还可以收集二氧化碳，用于其他化学工艺或碳捕获技术。

催化燃烧工艺流程经过催化剂的作用，能够将有机物质高效地转化为二氧化碳和水，减少了对环境的污染。

同时，催化燃烧所产生的热能也可以用于发电或其他工业用途，提高能源的利用效率。
