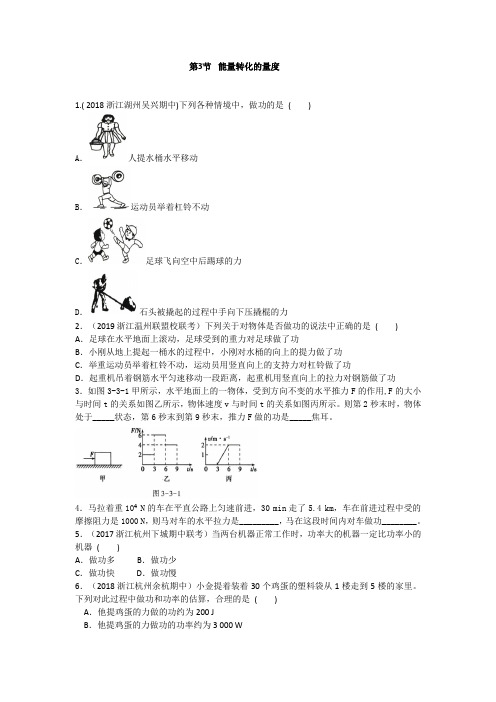

第3节能量转化的量度1.( 2018浙江湖州吴兴期中)下列各种情境中,做功的是( )A.人提水桶水平移动B.运动员举着杠铃不动C.足球飞向空中后踢球的力D.石头被撬起的过程中手向下压撬棍的力2.(2019浙江温州联盟校联考)下列关于对物体是否做功的说法中正确的是( ) A.足球在水平地面上滚动,足球受到的重力对足球做了功B.小刚从地上提起一桶水的过程中,小刚对水桶的向上的提力做了功C.举重运动员举着杠铃不动,运动员用竖直向上的支持力对杠铃做了功D.起重机吊着钢筋水平匀速移动一段距离,起重机用竖直向上的拉力对钢筋做了功3.如图3-3-1甲所示,水平地面上的一物体,受到方向不变的水平推力F的作用,F的大小与时间t的关系如图乙所示,物体速度v与时间t的关系如图丙所示。
则第2秒末时,物体处于_____状态,第6秒末到第9秒末,推力F做的功是_____焦耳。
4.马拉着重10⁴ N的车在平直公路上匀速前进,30 min走了5.4 km,车在前进过程中受的摩擦阻力是1000 N,则马对车的水平拉力是_________,马在这段时间内对车做功________。
5.(2017浙江杭州下城期中联考)当两台机器正常工作时,功率大的机器一定比功率小的机器( )A.做功多B.做功少C.做功快D.做功慢6.(2018浙江杭州余杭期中)小金提着装着30个鸡蛋的塑料袋从1楼走到5楼的家里。
下列对此过程中做功和功率的估算,合理的是( )A.他提鸡蛋的力做的功约为200 JB.他提鸡蛋的力做功的功率约为3 000 WC .他爬楼做的功约为6x10⁴JD .他爬楼做功的功率约为1x10⁴W7.(2019浙江杭州临安期中)在趣味运动会上,小明、小李、小张参加了接力赛,小明用10 N 的水平拉力将5 kg 的箱子沿水平地面拉动10 m ,然后交给小李;小李匀速提起箱子到离地0.8 m 高处,继续沿水平方向运动10 m ,然后将箱子交给小张,小张的质量为60 kg ,背着该箱子在100 s 内从1楼走到6楼(每层楼高3米),并克服阻力做功250 J ,在整个过程中,小明对箱子做功________J ,小李对箱子做功____J ,小张做功的总功率是____ W 。
浙教版九年级科学上册单元测试题全套(含答案)第一章测试题含答案(100分,90分钟)可能用到的相对原子质量:H:1C:12O:16Na:23S:32Cl:35.5Ca:40Ba:137一、选择题(每题2分,共30分)1.下列变化中属于物理变化的是()A.氢气燃烧B.菜刀生锈C.冰雪融化D.电解水2.将紫色石蕊试液滴入下列溶液中,能使试液变红的是()A.氢氧化钾B.石灰水C.食盐水D.溶有CO2的水3.下列有关说法中不正确的是()A.酸溶液中都含有H+,所以有相似的化学性质B.酸、碱在水溶液中都可解离出带电的粒子C.在实验室,常用浓硫酸来干燥某些气体D.医疗上的生理盐水是0.9%的纯碱溶液4.苹果醋具有消除疲劳、养颜美容的奇效,含有乙酸、乳酸(C3H6O3 )、苹果酸(C4H6O5 )等10多种有机酸。
下列关于苹果醋的说法错误的是()A.苹果醋的pH>7B.乳酸能与氢氧化钠溶液反应C.苹果醋不能用铝制容器长期存放D.苹果醋能使紫色石蕊试液变红色5.某同学郊游时不慎被蜜蜂蜇伤,蜜蜂的刺液是酸性的。
为减轻疼痛可以在蜇伤处涂抹()A.食醋(pH≈2)B.牛奶(pH≈6.5)C.矿泉水(pH≈7)D.肥皂水(pH≈10)6.草木灰是一种农家肥,其主要成分是K2CO3,它属于()A.钾肥B.磷肥C.氮肥D.复合肥7.下列物质能够反应,且没有明显现象的是()A.Na2CO3溶液加入澄清石灰水中B.Fe2O3加入NaOH溶液中C.稀盐酸滴入Ba(OH)2溶液中D.CO2通入澄清石灰水中8.下列物质敞口放置在空气中一段时间后,质量会减少的是()A.浓硫酸B.氯化钠C.浓盐酸D.烧碱9.根据图,判断以下说法错误的是()A.取液后的滴管不能倒置B.用玻璃棒搅拌使反应充分进行C.用酚酞溶液判断该反应是否发生D.生成盐和水的反应都是中和反应10.甲、乙两化工厂分布在某排污渠两岸(如图所示),箭头代表水流方向。
若甲厂附近a 处水样经检测含有的阴离子是OH-、SO42-,c处水样经检测pH=7且只含有少量的NaCl。
九上第三章1-3节知识点+练习第2节机械能(一)动能1.定义:物体由于运动而具有的能量2.决定其大小的因素:物体的越大,越大,动能就越大(二)势能A.重力势能1.定义:物体由于被举高而具有的能量叫重力势能2.决定其大小的因素:物体的越大、越高,重力势能就越大B.弹性势能1.定义:物体由于发生弹性形变而具有的能量叫弹性势能2.决定其大小的因素:对于同一物体,越大,弹性势能越大(三)动能和势能的转化A.机械能:动能和势能(重力势能、弹性势能)统称为机械能B.机械能守恒:如果动能和势能的相互转化,机械能的总量就保持不变,或者说机械能守恒例1:草原发生大面积蝗灾时,农业部门利用飞机喷洒农药消灭蝗虫。
当飞机在某一高度水平匀速飞行喷洒农药时,它的()A.动能不变,势能不变 B.动能减少,势能增加C.动能增加,势能减少 D.动能减少,势能减少2 某物理兴趣小组设计了如图所示的实验装置来探究物体的动能跟哪些因素有关.让同一钢球A从鞋面某一高度由静止开始滚下。
实验中通过来判断钢球A的动能大小,运用了方法。
实验中控制小球质量不变来研究动能大小跟的关系。
3 篮球落到地面又弹起来,接触地面时被压缩,然后恢复原状,若不计一切阻力,以下说法中正确()A.下落过程中动能增加,机械能增加 B.压缩过程中动能减小,弹性势能减小C.恢复过程中动能增加,弹性势能减小 D.上升过程中动能减小,机械能减小4 嫦娥三号探测器在月球表面成功软着陆,下列说法正确的是()A.嫦娥三号升空时动能不变,重力势能增加,机械能增加B.嫦娥三号沿椭圆轨道绕月球飞行,在近月点时动能最大,在远月点时势能最大C.嫦娥三号沿椭圆轨道绕月球飞行,从近月点向远月点运动时势能转化为动能D.嫦娥三号探测器接近月面减速下降时,机械能不变5 跳远运动的几个阶段如图所示,则运动员()A.助跑过程中机械能不变 B.经过最高点时动能为零C.经过最高点时重力势能最小 D.起跳后升空的过程中,动能转化为重力势能6 如图所示,小雨在公园里滑滑梯,他分别沿三条长短不同路径滑到地面在不考虑摩擦和空气阻力的情况下,他到达滑梯最底端时的速度是相同的,请解释原因.第3节能量转化的亮度(一)功1.定义:如果一个力作用在物体上,且物体在这个力的方向上通过了一段距离,就说这个力对物体做了功2.力对物体做功的两个必要因素:一是,二是物体在这个3.力不做功的三种情况三种情况原因实例有距离无力物体没有受到力的作用,但由于惯性通过了一段距离,这时没有力做功足球离开脚后在水平面上滚动了一段距离,人对足球没有做功有力无距离有力作用在物体上,但物体没有动,即物体没有通过距离两名同学没有搬起石头,所以对石头没有做功力与距离垂直物体受到了力的作用,也移动了一段距离,但通过的距离与力的方向垂直提着水桶水平移动一段距离,竖直提水桶的力不做功(二)功的计算1.功的计算:功等于力与物体在力的方向上通过的距离的乘积2.公式:用F表示力,s表示在力的方向上通过的距离,W表示功,则W = Fs或PtW3.单位:在国际单位制中,力的单位是牛,距离的单位是米,功的单位是焦耳,简称焦(J)。
浙教版九年级科学上册单元测试第三章百度文库-让每个人平等地提升自我本文是一份九年级(上)第三章测试题,包含选择题和计算题。
选择题主要考察学生对电流热效应、杠杆原理、功率单位、做功的概念等方面的理解。
计算题则需要学生根据公式进行计算,涉及到电能表、功率、杠杆平衡等知识点。
1.电器的工作原理是物理学中的重要内容,本题考察学生对电流热效应的理解。
正确答案是C,电驱蚊器不是利用电流热效应工作。
2.杠杆原理是物理学中的基本原理之一,本题考察学生对杠杆分类的理解。
正确答案是C,等臂杠杆。
3.家用电能表是家庭中常见的电器,本题考察学生对电能表的使用和功率的计算。
正确答案是D,3kW。
4.功率单位是物理学中的基本单位之一,本题考察学生对功率单位的掌握。
正确答案是A,XXX和千瓦是功率单位。
5.做功是物理学中的重要概念,本题考察学生对做功的理解。
正确答案是D,XXX用力但没有推动大石头。
6.功率是物理学中的重要概念,本题考察学生根据已知数据计算功率的能力。
正确答案是C,50W。
7.电路中的变阻器是常见的电子元件,本题考察学生对变阻器的使用和电路中功率的变化关系的理解。
正确答案是A,灯泡变暗,电压表示数变大。
8.电热杯和电风扇都是常见的家电,本题考察学生对功率和热量的关系的理解。
正确答案是C,两者放出的热量一样多。
9.计算功的公式是功=力×路程×cosθ,本题考察学生根据已知数据计算功的能力。
正确答案是B,20焦。
10.杠杆平衡的原理是物理学中的基本原理之一,本题考察学生对杠杆平衡的理解和计算能力。
正确答案是15牛。
11.化学反应是物理学中的重要内容,本题考察学生对化学反应的理解。
正确答案是B,链式反应。
12.电流产生的热量与电阻、电流强度、时间等因素有关,本题考察学生对电流产生热量的因素的理解。
正确答案是R甲大于R乙。
1.通电一段时间后,甲瓶玻璃管中的煤油上升得比乙高。
这个现象可以说明电流产生的热量与通电时间、电流和电阻都有关系。
浙教版九年级上科学第三章能量的转化与守恒单元检测一、选择题(本大题共15小题,共60.0分)1.下列用电器主要利用电流热效应工作的是()A. 电饭煲B. 电视机C. 洗衣机D. 油烟2.在0℃的房间里,把0℃的冰块投入到0℃的水中,过一段时间后,下列说法正确的是()A. 水的质量增多B. 冰的质量增多C. 水和冰的质量不变D. 以上三种情况都有可能3.甲醛对人体的危害非常严重,因此装修房屋时检测甲醛污染指数非常重要。
“创新”小组的同学们设计了甲醛监测设备,原理如图甲所示。
电源电压恒为3V,R0为10Ω的定值电阻,R为可以感知甲醛污染指数的可变电阻,污染指数在50以下为轻度污染,50~100间为中度污染,100以上为重度污染。
以下分析正确的是A. 污染指数越小,电压表示数越大B. 电压表示数为1V时,属于重度污染C. 污染指数越大,电路中消耗的总功率越小D. 污染指数为50时,电压表示数为2.5V4.如图所示,用轻质弹簧(弹簧质量和空气阻力忽略不计)把小球挂在天花板上,当小球从如图水平位置放手后摆动到最低点的过程中,下列说法正确的是()5.A. 小球的机械能守恒B. 小球的重力势能的减少量等于小球动能的增加量C. 小球的重力势能的减少量大于弹簧弹性势能的增加量D. 小球的重力势能的减少量小于小球动能的增加量6.乒乓球静止在两头开口盛有水的矿泉水瓶下端,当用手掌按住瓶口后,球上升并漂浮在水面上,整个过程如图,有关说法正确的是A. 静止在矿泉水瓶下端的乒乓球受到浮力B. 静止在矿泉水瓶下端的乒乓球所受重力等于浮力C. 乒乓球上升至露出水面前,动能转化为重力势能D. 乒乓球上升至露出水面前,动能和重力势能都变大7.如图所示,在推油桶上台阶时,油桶()A. 是杠杆,支点在A点B. 不是杠杆C. 是杠杆,支点在B点D. 无法判断8.图中的皮划艇运动员一只手支撑住桨柄的末端,另一只手用力划桨,此时的船桨可看作一个杠杆。
浙教版九年级科学上册第3章测试卷(时间:60分钟总分值:120分)一、选择题(每题2分,共30分)1.出行是人们任务、生活必不可少的环节,出行的工具多种多样,运用的动力也不尽相反。
燃油汽车所消耗能量的类型是( D )A.生物能B.电能C.太阳能D.化学能2.以下交通工具任务进程中运用热机的是(B)A.自形车B.柴油车C.脚踏船D.皮筏艇3.人骑自行车下坡,速度会越来越快,在这个进程中( B )A.人和车的动能坚持不变B.人和车的动能增大C.人和车的动能减小D.人和车的重力势能增大4.如图为麻省理工大学课堂演示情形,教授将一个质量为15.5千克的摆球从下巴处放手,结果摆球摆回时并没有碰到他的下巴,教授说的一句〝物理失效了,我还活着〞让人回味悠长。
以下关于此实验说法正确的选项是(B)A.摆球在摆动进程中机械能坚持不变B.摆球摆动进程中机械能不时减小C.摆球摆动进程中内能转化为机械能D.此进程不契合能量守恒定律5.(金华中考)以下关于〝热与能〞的表述中,正确的选项是(C)A.物体在吸热进程中,其温度一定降低B.在搓手取暖进程中,内能转化为机械能C.水常被用作冷却剂,是由于水的比热容比拟大D.铁块在煅烧进程中,其内能从零末尾添加6.电热毯内的电阻丝断了,假设将电阻丝的两个断头接上后继续运用,电热毯的接头处很容易被烧焦,这样做很不平安,接头处的电阻常称为〝接触电阻〞。
以下关于〝接触电阻〞的判别正确的选项是( A )A.接触电阻较大,它与电阻丝的其他局部串联B.接触电阻较大,它与电阻丝的其他局部并联C.接触电阻较小,它与电阻丝的其他局部串联D.接触电阻较小,它与电阻丝的其他局部并联7.在如下图的〝汽油机模型〞实验中,将过量的汽油喷入薄壁无机玻璃圆筒内,用软木塞塞住筒口,筒内底转有两根与静电电机(电源)相衔接的放电针。
当放电针释放电火花时,以下说法正确的选项是(C)A.电火花放电使汽油熄灭的进程,将电能转化为汽油的化学能B.燃气将软木塞冲出的进程,燃气的内能转化为软木塞的机械能,燃气的内能不变C.此装置可模拟四冲程汽油机任务时的做功冲程D.汽油的热值随其质量的变小而变小8.无动力翼装飞行是当下比拟盛行的极限运动(如图甲),某运发动在一次飞行中记载了他的飞行轨迹(仰望图如图乙)。
第三章物质的转化与守恒单元检测一、单选题(共20题;共40分)1.国际单位制中热量的单位是()A.牛顿B.帕斯卡C.瓦特D.焦耳2.用图所示的指甲剪剪指甲时,以O为支点的杠杆AOB属于()A.省力杠杆B.费力杠杆C.等臂杠杆D.无法确定3.如图所示是电阻甲和乙的U﹣I图象,下列说法中正确的是()A.甲和乙都是阻值不变的电阻B.当乙两端电压为2V时,R乙=5ΩC.甲、乙串联在电路中,当电路电流为0.2A时,电源电压为2VD.甲、乙并联在电路中,当电源电压为2V时,电路总功率为1.2W4.如图所示电路中,已知R1>R2,电源电压U保持不变,在相同的时间内四个电路中总共放出的热量由多到少的顺序是()A.甲、乙、丙、丁B.甲、丙、丁、乙C.丙、丁、乙、甲D.乙、丁、丙、甲5.一台电风扇和一个电熨斗,如果使用时消耗电能相同,产生的热量()A.一样多B.电风扇较多C.电熨斗较多D.无法比较6.下面例子中物体的重力势能变大了的是A.铁球从斜面顶端滚下来B.骑自行车冲上坡顶C.飞机在高空水平飞行D.立在山顶上的石头7.下列现象中,由动能转化为重力势能的是( )A.动车匀速上坡B.脚踩滑板从高处滑下C.滚摆自下而上运动D.火箭加速升8.把一乒乓球压入盛有水的烧杯底部(如图所示),松手后,乒乓球上升至水面最后漂浮在水面上。
乒乓球在上升的过程中,它的机械能不断增加。
下列关于乒乓球机械能来源的说法中正确的是()A.是由水的内能转化来的 B.是由水的重力势能转化来的C.是由乒乓球的内能转化来的D.是由乒乓球的化学能转化来的9.我国科学工作者在南中国海海底发现了一种俗称“可燃冰”的冰块天然气水合物,能源总量可达到全国石油总量的一半,燃烧1m3“可燃冰”释放的能量与164m3天然气相当,据此可判断“可燃冰”()A.具有较高的内能 B.具有较高的化学能 C.只有燃烧时才有内能 D.没有点燃时没有化学能10.如图是四冲程内燃机工作循环中的一个冲程,它是()A.压缩冲程,将内能转化为机械能B.压缩冲程,将机械能转化为内能C.做功冲程,将内能转化为机械能D.做功冲程,将机械能转化为内能11.如图所示,当滑片P置于中点时,小灯泡比正常发光时暗,当滑片P由中点向a端滑动时,下列说法正确的是(灯泡的电阻随温度变化)A.电流表示数变小,小灯泡变亮B.电压表示数变大,小灯泡变暗C.电路消耗的总功率不变D.电压表与电流表示数的比值变大12.根据如图所示的两盏白炽灯的铭牌,可以判断()A.甲灯一定比乙灯亮B.正常发光时,甲灯的电阻大于乙灯的电阻C.正常发光时,甲灯的电功率是乙灯电功率的4倍D.正常发光时,甲灯消耗的电能是乙灯消耗电能的4倍13.用两个相同的滑轮组成的滑轮组固定在天花板上,如图所示,当匀速提升物体时,绳子自由端的拉力F=20N,物体移动的速度为0.1m/s,每个滑轮重10N,忽略绳重和摩擦,下列说法正确的是()A.绳子自由端移动的速度为0.3m/sB.物体的重力为40NC.该滑轮组的机械效率为66.67%D.拉力F的功率为2W14.如图为某车站的设计方案,与站台连接的轨道有一个小的坡度,据工程师介绍:这样能有效地提高能量的利用率,下列说法中正确的是()A.列车进站时动能增大,势能减小B.列车出站时势能减小,动能增大C.列车出站时势能增大,动能减小D.列车进站时动能、势能不变15.一阻值为60Ω的电热丝接在电源上,通过它的电流为2A,通电1min产生的热量为()A.1.44×104JB.7.2×103JC.3.6×103JD.1.2×102J16.某人用力把一个重10N的冰块水平抛出,冰块在水平的冰面上滑行40m远停下来。
3.3能量转化的量度第2课时功率满分68分一、单选(本部分共有6道题,共18分)1. (3分)小明和小刚从一楼跑步到五楼,比比谁的功率大。
他们同时出发,结果同时到达,并且小明的体重大于小刚。
则()A. 小明的功率大B. 小刚的功率大C. 两人功率一样大D. 条件不足,无法判断2. (3分)关于力、距离、功与功率的关系,下列说法正确的是()A. 力越大,功率越大B. 距离越长,功率越大C. 做功越多,功率越大D. 做功越快,功率越大3. (3分)体育课上,小刘同学用500N的推力,在1.2s内使重40N的铅球沿推力方向向斜上方移动了1.2m,而后铅球离手向前继续运动8m后落地。
小刘推铅球时的功率是()A. 500WB. 40WC. 50WD. 4W4. (3分)小明对四位同学做功情况各测量了一次,把四位同学做功W和所用时间t在坐标系中描点,得到了图中甲、乙、丙、丁四个点,这四个同学中做功功率相同的是()A. 甲和乙B. 丙和乙C. 甲和丙D. 甲和丁5. (3分)一个小球从A点由静止开始下落,速度越来越大,相继经过B、C两点,如图所示。
若A、B 两点间的距离等于B、C两点间的距离,则下列说法中正确的是()A. 小球所受的重力在AB段做的功小于在BC段做的功B. 小球所受的重力在AB段做功的功率小于在BC段做功的功率C. 小球在下落过程中动能不变D. 小球在C点的重力势能大于在B点的重力势能6. (3分)妈妈与小明进行爬山比赛,他们选择的起点、路径和终点都相同,全程设为匀速运动。
妈妈的体重是小明的2倍,妈妈所用的时间是小明的3倍。
若妈妈克服自身重力做功为W1、功率为P l,小明克服自身重力做功为W2、功率为P2,则下列关系正确的是()A. W1:W2=2:1 P1:P2=6:1B. W1:W2=2:3 P1:P2=2:1C. W1:W2=2:1 P1:P2=3:2D. W1:W2=2:1 P1:P2=2:3二、填空(本部分共有3道题,共12分)7. (4分)“绿色环保,低碳出行。

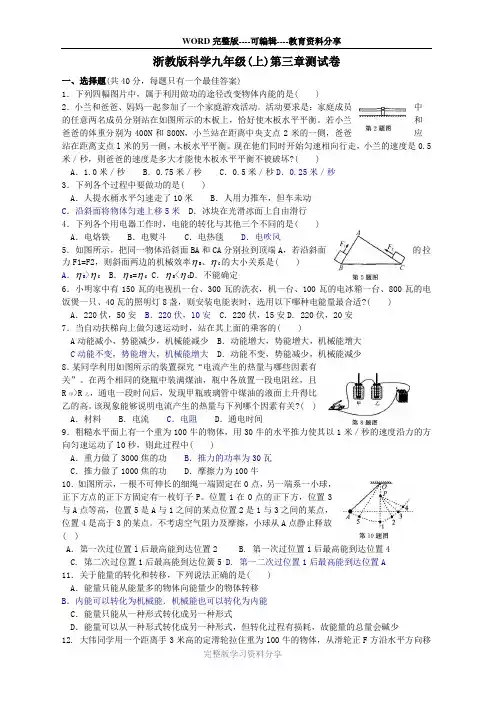

浙教版科学九年级(上)第三章测试卷一、选择题(共40分,每题只有一个最佳答案)1.下列四幅图片中,属于利用做功的途径改变物体内能的是( )2.小兰和爸爸、妈妈一起参加了一个家庭游戏活动。
活动要求是:家庭成员中的任意两名成员分别站在如图所示的木板上,恰好使木板水平平衡。
若小兰和爸爸的体重分别为400N和800N,小兰站在距离中央支点2米的一侧,爸爸应站在距离支点l米的另一侧,木板水平平衡。
现在他们同时开始匀速相向行走,小兰的速度是0.5米/秒,则爸爸的速度是多大才能使木板水平平衡不被破坏?( )A.1.0米/秒 B.0.75米/秒 C.0.5米/秒D.0.25米/秒3.下列各个过程中要做功的是( )A.人提水桶水平匀速走了10米 B.人用力推车,但车未动C.沿斜面将物体匀速上移5米 D.冰块在光滑冰面上自由滑行4.下列各个用电器工作时,电能的转化与其他三个不同的是( )A.电烙铁 B.电熨斗 C.电热毯D.电吹风5.如图所示,把同一物体沿斜面BA和CA分别拉到顶端A,若沿斜面的拉力F1=F2,则斜面两边的机械效率ηB、ηC的大小关系是( )A.ηB>ηC B.ηB=ηC C.ηB<ηC D.不能确定6.小明家中有150瓦的电视机一台、300瓦的洗衣,机一台、100瓦的电冰箱一台、800瓦的电饭煲一只、40瓦的照明灯8盏,则安装电能表时,选用以下哪种电能量最合适?( ) A.220伏,50安B.220伏,l0安 C.220伏,l5安D. 220伏,20安7.当自动扶梯向上做匀速运动时,站在其上面的乘客的( )A动能减小,势能减少,机械能减少 B.动能增大,势能增大,机械能增大C动能不变,势能增大,机械能增大 D.动能不变,势能减少,机械能减少8.某同学利用如图所示的装置探究“电流产生的热量与哪些因素有关”。
在两个相同的烧瓶中装满煤油,瓶中各放置一段电阻丝,且R甲>R乙,通电一段时问后,发现甲瓶玻璃管中煤油的液面上升得比乙的高。
九年级科学第 三 章测试题 (三)
班级 姓名
( )1、如图,电阻R 1=R 2,S 闭合后,比较电流表 A 1、A 2、 A 3的示数I 1、I 2、I 3的大小,则有: A .I 1<I 2<I 3 B. I 1<I 2=I 3
C .I 1=I 2=I 3
D . I 1=I 2<I 3
2.用“伏安法测电阻”的实验中,老师提供了以下器材:几节干电
池做电源、已知阻值的电阻R L 一个、最大阻值为50Ω的滑动变阻器R P 一个、被测电阻Rx ,开关两个,电压表和电流表各一只、导线若干。
实验前老师启发同学们,为了使测定的电阻值更精确,采用多次测量取平均值的方法。
甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx 的四个方案(如下图),依据实验方案回答:
(1)实验中测得上表所示数据,此数据是 小组测量的,Rx 的值是
(2)乙小组在实验中闭合开关S 后,发现电流表示数几乎为零,而电压表的示数等于电源电压。
则该电路
的故障可能为 。
(3)在丁小组实验过程中,闭合开关S 和S 1,电流表和电压表的示数如下图所示,则电阻Rx 两端电压是
V ,通过电阻Rx 的电流是 A ,电阻的阻值是 Ω。
如果闭合开关S ,当S 1由闭合变为断开,电压表的示数会变 ,电流表的示数会变 。
3、同学做“用电流表测电流”的实验,正确连接了电路,闭合开关后,电流表的示数如右图所示.由此可以看出实验中存在的问题是 ,使实验结果更为精确的做法是: 。
( )4、小华做电学实验时按图连接一个电路,电 源电压不变,
次数 物理量 1 2 3 4 5 电压U /V 1.5
3
4.5
6
7.5
电流I /A 0.1 0.2 0.3 0.4 0.5
3
15
甲
乙
丙
丁
电源
电源
电源
电源
A
A
A
A
V
V
V
V
Rx
Rx R L Rx
Rx
S
S
S
S 1 R L
S
R P
S
A
V
L 2
L 1
R 1
R 2
a
V 1
V 2
S
闭合S ,灯L 1和L 2都发光,一段时间后,其中一盏灯突然熄灭,
而电流表、电压表示数都不变,产生这一现象的原因是
A .灯L 1短路
B .灯L 2短路
C .灯L 1断路
D .灯L 2断路
( )5、如图所示电路,当开关S 闭合后,两个电表的指针偏转均为b 所示,则电阻R 1和R 2两端电压分
别为
A .4.8V, 1.2V
B .6V, 1.2V
C .1.2V, 6V
D .1.2V, 4.8V
6、如图,电源电压为9V ,R=10Ω,电压表的示数为 3V ,则R 两端
电压U R = ,小灯泡的电阻R L = 。
7、如图,要使灯泡L 1与L 2串联,应闭合开关 ,
要使灯泡L 1和L 2并联应闭合 。
8、如图,电源电压不变,当滑动变阻器R ’的滑片向右端
2
R
V
X
S
R
S 1
L 1
L 2
滑动时,
电压表V1的示数
,电压表V 2示数,电流表A的
示数(选填“变大”“变小”或“不变”)。
9、有一小灯泡,电阻为10Ω,在3V的电压下能正常工作,现有一个4.5V的电源,要使小灯泡正常工作
需怎样连接一个多大的电阻?
()10、保密室有两道门,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光,表明门都关上了.下图中符合要求的电路是
()11、如图所示是小文同学研究串联电路中电流、
电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有读数.则故障原因可能是
A.L1断路 B.L1短路
C.L2断路 D.L2短路L1
L2
( )12、如图所示,在探究并联电路中的电流关系时,小明同学
用电流表测出A 、B 、C 三处的电流分别为I A =0.4A 、I B =0.2A 、
I C =0.2A ,在表格中记录数据后,下一步应该做的是
A .整理器材,结束实验
B .分析数据,得出结论
C .换用不同规格的小灯泡,再测出几组电流值
D .换用电流表的另一量程,再测出一组电流值
( )13、小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中,当A 、B 两点间的电
阻 由5Ω更换为10Ω后,为了探究上述问题,他应该采取的唯一操作是: A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动 C.将变阻器滑片适当向右移动 D.适当增加电池的节数
14、如图所示的电路中,R 1,R 2均为定值电阻,电源电压不变.闭合开关S 1、S 2.两电表均有示数;再断开开关S 2,则电流表示数___ ____.电压表示数___ ____.
电压表与电流表示数之比__ __.(本题每空均选填“变大”,“变小”或“不变”)。
A
B
C。
