可调球形夹扣喷嘴如何选型

知识点丨关于喷头选型的内容一、知识概述《关于喷头选型》①基本定义：喷头就是能喷水的一个小装置，它有不同的类型，选型呢，就是根据各种情况挑出最适合的喷头。

比如家里浇花有那种小小的手持喷头，而消防用的喷头和浇花的喷头就完全是两码事，这就是不同的选型。

②重要程度：在消防、灌溉、工业冷却等好多领域都超级重要。

像消防喷头选型不对，火灾的时候就可能没法好好喷水灭火。

在灌溉方面，如果喷头选型不好，水浇不匀，农作物有的地方干死有的地方淹死。

③前置知识：得先知道喷头大概在什么环境下工作，像知道是室内还是室外，是给人降温用还是灭火用这种最基本的情况。

④应用价值：实际应用场景太多了。

拿消防来说，合适的喷头能在火灾发生时及时有效地喷水，减少损失。

在农业灌溉中能让水资源更合理地利用，农作物长得更好。

二、知识体系①知识图谱：在各种工程和设施相关学科里，喷头选型属于一个细分的考虑因素。

就像盖房子，大的结构弄好了，里面的小细节像喷头得选对。

②关联知识：和管道系统相关，因为喷头要接在管道上。

还有和被保护或者被灌溉的对象也关联，像灭火靠喷头喷水保护建筑，灌溉喷头按照农作物需求来选。

③重难点分析：- 掌握难度：有点难。

主要难处是得综合好多条件去选型。

- 关键点：准确判断工作环境还有要求。

比如在有腐蚀气体的厂房选喷头就得考虑喷头的抗腐蚀性能。

④考点分析：- 在很多工程类考试、消防资格考试中都可能考到。

- 考查方式可能是给一个场景，让你选合适的喷头类型，或者问某个类型喷头适用的条件等。

三、详细讲解（分类说明框架）①概念辨析：- 喷头从大的方面分有消防喷头和非消防喷头。

消防喷头又有很多种，像闭式喷头，里面有玻璃球泡，温度一高球泡就爆了开始喷水，这就是常用的自动喷水灭火的喷头一种。

还有开式喷头，平时是开着的，靠控制设备或者手动开启来喷水，主要用于雨淋系统或者水幕系统。

非消防喷头类型就更多了，灌溉有喷洒式喷头，可以像下小雨一样比较均匀地洒水。

氧气切割中的喷嘴类型和直径选择氧气切割一直是金属加工行业中常用的切割工艺之一，其原理是利用高温氧气与金属的反应产生剧烈燃烧，从而实现材料的分离。

在氧气切割中，喷嘴作为流体控制器件的一部分，起着至关重要的作用。

正确选择喷嘴类型和直径，对于切割质量、切割速度、切割成本都具有重要影响。

一、喷嘴类型选择现代氧气切割中常用的喷嘴类型共有三种，分别是MI型喷嘴、MV型喷嘴和SG型喷嘴。

不同类型的喷嘴适用于不同的切割材料和加工要求。

1. MI型喷嘴：适用于加工低碳钢、铜和铝等低硬度材料。

MI型喷嘴的最大特点是其穿刺性能较好，可以切割不规则形状的材料。

此外，MI型喷嘴的气体喷孔较小，可以实现精细切割，但其流量相对较小，加工效率相对较低。

2. MV型喷嘴：适用于钢、合金钢等高硬度材料切割。

MV型喷嘴的最大特点是可承受高压氧气的冲击，可以加快氧气切割速度。

此外，喷嘴的气体喷孔较大，使得MV型喷嘴能够处理较大的切割材料，但其切割质量较MI型喷嘴略低。

3. SG型喷嘴：适用于切割中碳钢、不锈钢等中硬度材料。

SG型喷嘴的特点是能够实现高速切割，并且能够切割薄板材。

此外，其气体喷孔两侧有槽，可以增加氧气与切割材料的反应面积，提高切割效率。

二、喷嘴直径选择喷嘴直径对于氧气切割的切割质量、切割速度、耗氧量等指标都有重要影响。

一般来说，喷嘴直径越大，切割速度越快，但切割质量相对较差，耗氧量相对较多。

反之，喷嘴直径越小，切割速度越慢，但切割质量、切割精度相对较高，耗氧量相对较少。

在选择喷嘴直径时，需要结合具体的切割要求、切割材料和设备实际工作情况来综合考虑。

一般来说，以下因素需要纳入选择的考虑范围：1. 切割材料厚度：喷嘴直径应该略大于切割材料厚度的1/2。

例如，如果需要切割10毫米厚度的钢板，应该选择直径为5毫米左右的喷嘴。

2. 切割速度要求：如果需要高速切割，可以适当选用较大直径的喷嘴，但同时需要注意喷嘴对氧气的消耗增加。

3. 切割质量要求：如果需要高精度切割，应该选择较小直径的喷嘴，并结合氧气压力和切割速度进行综合调整。

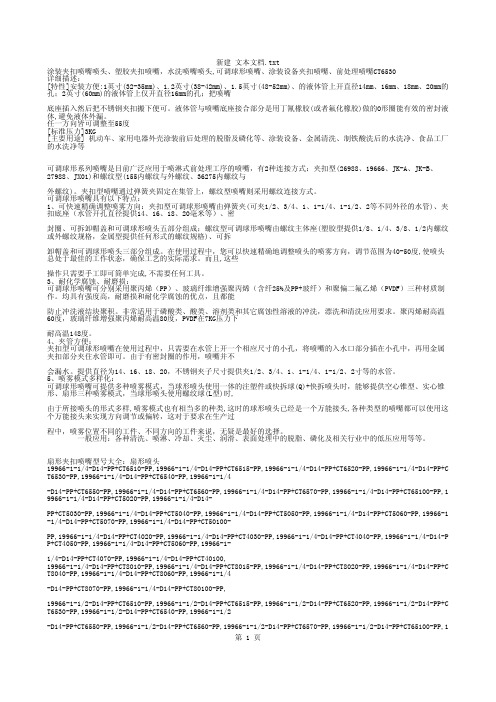

涂装夹扣喷嘴喷头、塑胶夹扣喷嘴，水洗喷嘴喷头,可调球形喷嘴、涂装设备夹扣喷嘴、前处理喷嘴CT6530详细描述：[特性]安装方便:1英寸(32-35mm)、1.2英寸(38-42mm)、1.5英寸(48-52mm)、的液体管上开直径14mm、16mm、18mm、20mm的孔；2英寸(60mm)的液体管上仅开直径16mm的孔；把喷嘴底座插入然后把不锈钢夹扣搬下便可。

液体管与喷嘴底座接合部分是用丁氰橡胶(或者氟化橡胶)做的O形圈能有效的密封液体,避免液体外漏。

任一方向皆可调整至55度[标准压力]3KG[主要用途] 机动车、家用电器外壳涂装前后处理的脱脂及磷化等、涂装设备、金属清洗、制铁酸洗后的水洗净、食品工厂的水洗净等可调球形系列喷嘴是目前广泛应用于喷淋式前处理工序的喷嘴，有2种连接方式：夹扣型(26988、19666、JK-A、JK-B、27988、JX01)和螺纹型(155内螺纹与外螺纹、36275内螺纹与外螺纹)。

夹扣型喷嘴通过弹簧夹固定在集管上，螺纹型喷嘴则采用螺纹连接方式。

可调球形喷嘴具有以下特点：1、可快速精确调整喷雾方向：夹扣型可调球形喷嘴由弹簧夹(可夹1/2、3/4、1、1-1/4、1-1/2、2等不同外径的水管)、夹扣底座（水管开孔直径提供14、16、18、20毫米等）、密封圈、可拆卸帽盖和可调球形喷头五部分组成；螺纹型可调球形喷嘴由螺纹主体座(塑胶型提供1/8、1/4、3/8、1/2内螺纹或外螺纹规格，金属型提供任何形式的螺纹规格)、可拆卸帽盖和可调球形喷头三部分组成。

在使用过程中，您可以快速精确地调整喷头的喷雾方向，调节范围为40-50度,使喷头总处于最佳的工作状态，确保工艺的实际需求。

而且,这些操作只需要手工即可简单完成,不需要任何工具。

3、耐化学腐蚀、耐磨损：可调球形喷嘴可分别采用聚丙烯（PP）、玻璃纤维增强聚丙烯（含纤25%及PP+玻纤）和聚偏二氟乙烯（PVDF）三种材质制作。

1)喷嘴简介喷嘴种类较多，可供选择的范围较大。

一般来说，喷嘴具体类型名称有：窄角喷嘴，广角喷嘴，组合式扇形喷嘴，单体式扇形喷嘴，自清洗式扇形喷嘴，扁平式扇形喷嘴，燕尾扇形喷嘴，夹扣式扇形喷嘴，快拆扇形喷嘴，侧喷扇形喷嘴，通用扇形喷嘴.选用喷嘴的因素有流量、压力、喷雾角度、覆盖范围、冲击力、温度、材质、应用等，而这些因素之间往往相互牵连、相互制约。

流量与压力，喷雾角度与覆盖范围均成正比关系。

任何喷嘴的喷射目的是要维持连续不断使槽液与工件接触，流量这个因素比压力更为重要。

液体的温度不会影响喷嘴的喷雾性能，但它影响黏度和比重，同时还影响材料的选择。

喷嘴的材料还应根据槽液的化学特性来确定，对非腐蚀性槽液可根据加工的难易，采用青铜铸造或塑料压铸。

为防止腐蚀，可采用非金属材料；对硫酸、盐酸等强腐蚀槽液，可采用尼龙塑料；用于磷化槽液的喷嘴材料一般采用耐酸的不锈钢，防止锈蚀的喷嘴也可直接选用不锈钢或尼龙材质制作。

具有一定冲击力的喷嘴应选用小角度喷嘴，以液柱流（即射流）为最佳；扇形喷嘴适用于清洗、脱脂、冷却等方面，锥形喷嘴适用于漂淋、表层、磷化、加湿、除尘等方面；在储漆缸、槽体中应安装文丘里搅拌喷嘴，以"H"型即搅拌喷嘴（也称为文丘里喷嘴）为例，槽液经一定压力与引道口被吸入的液体共同以1：4的流量混合后扩散喷射出来，达到溶质无空气混合搅拌的效果，从而防止了沉淀，因为搅动确保了化学溶液均匀的混合。

喷嘴的安装：在按工件的外廓尺寸组成的环形管道上按一定的排列安装若干喷嘴，将工件包围，使工件经过喷淋区时，全部表面均能被槽液喷洗，整个喷淋区应均匀布置喷嘴以保证喷洗的工艺时间及效果。

喷嘴距工件之间的距离，应在射流最佳扩散射程之内，为此喷管与喷嘴布置要合理。

喷管与喷嘴之间的距离为250mm～300mm，交叉排布时，喷嘴与工件之间的距离最好不低于250mm。

浸渍式涂装前处理搅拌装置由泵到管道至搅拌喷嘴，构成了完整的槽液喷射系统。

APK系列球型喷口XX工程球型支座安装工艺编制：审核：审定：批准：武汉XX有限公司2014年10月目录一、项目概况 (6)1.1、工程概况 (6)1.2、产品概况 (6)二、安装技术标准 (7)三、安装基本要求 (8)3.1、施工准备 (8)3.2、基本要求 (8)3.2.1、安装要求 (8)3.2.2、支座安装允许误差 (8)四、安装流程 (9)4.1、工艺流程 (9)4.2、操作方法 (9)4.2.1、安装前处理 (9)4.2.2、安放支座 (10)4.2.3、灌注支座套筒砂浆 (11)4.2.4、拆除连接装置并设置预偏值 (11)4.2.5、养护 (12)五、安全保护措施 (12)一、项目概况1.1、工程概况XX1.2、产品概况按设计，主桥共需要XX个支座，根据桥梁梁体的伸缩量及转角的不同，XX个支座共分为固定支座、单向活动支座和双向活动支座三大类，其中，固定支座XX个，单向活动支座XX个，双向活动支座XX个。

该项目梁体一部分现浇,一部分为钢箱梁,取混凝土梁的支座为例，支座示意图如下图所示：二、安装技术标准严格遵循下列规范及技术标准进行安装。

1、XX型支座施工设计图2、《桥梁球型支座》GB/T 17955-20093、《公路桥涵施工技术规范》JTJ 041-20004、设计文件规定的技术文件及技术要求三、安装基本要求3.1、施工准备3.1.1、技术准备1、施工单位应熟悉支座相关技术要求，并按设计规范的支座规格、型号进行定货。

2、根据浇筑时的温度，预应力张拉，混凝土收缩与徐变对梁长的影响，计算对于设计支承中心的预偏值。

3、安装前，应对施工人员进行全面的技术、操作、安全技术交底。

3.1.2、设备准备1、安装和运输设备：吊机或吊架、运输车等；2、测量设备：全站仪、钢尺等;3、灌浆设备：搅拌桶、空压机、软管、注浆泵；3、搭设工作平台：支座安装前，首先在墩台顶搭设牢固的施工人员作业平台，并设置护栏，确保施工人员工作方便和作业安全。

APK系列球型喷口►特色本埜司产品璀用球体无握澤接，这祥可以降低欣口畔射的亀力.A材料球坪和载饰■为留质捞料.接憧利载曲理番为铳锌冷软锯梅・产品査面可根摒要求处理战纯白｛RAL巩H0）戦其■gRAL-标准色＞球形喷口简介球狂噸口主雯用千叟谓送风口与人员活动範開梅较夫抱离的坏境里・当处共览所｛如到各料大厅及裳配阀等）而祀很大时"将用无花扳送风口不能莉空气均匀遇對玻这不到效集时.这站愴况下就赛安冀球形晞口在欄面堂凤・铤送廉与畫皿不蔚发生变化曲悄况N SRn»Wfi±l»W*l*Tl^风甫移*議风方向还可魅燹外部因秦的于扰.曲穂部对液气施或樣向丸淹。

有些显号的球軽畋口可设计成竣转方久.搓凤的方同可以当场用人工调燮・还耶以在或・的范制内电功捋询u可楓抠用户需豐提供气动或电动的控制乐址.球许口曲于采用輕的空气动力学哦M构设计「Sfliaswwsw.又由于EHMR的懈»*・可用于脅怖“提供各种型号的R0,适合各种室内条件却枝术夏宋*能满足很高的厦声期求，WffifA平陳有可麗出规的還风设备.＞工程中常见空气分布器的形式、特征及适用范圉球母瞬口【"監廉列1出口希收缁・展万向傭节r 蛊方向【邯唱姑UTRI■节典議冊子輕共證草和豪大厂嘲「肢形囁口 垂利）出口渐缰.可上下左右洞书 P （方尙1可聘于厘射浚.可•峙木平扩闿形凤口 IAQK 乘虧i 塩较宦的託枉鶴口与輯功球 莊腿调书％诞方同.XUEilt^fi 风■风辰隹送风口ttaRQtAXKJ«Jl|J由风口壳停和IB 茶叶界绑饕 孫战一可常凤■调节怖t 可电 iawm向下硝:出谏JPt 鴻工况】 畋出魂蛙1・罔工强1 粘附涎駅1冲工况】闿子金蓟釀"帧工比厂序的 一擢空銅＞规格与技术参数■数 规格、\^qpDt 阈qjD3㈣（pO2 出現口q?D4AMO L 滝麼E誌羊舟F100 98 146so 96 68 10 0)25123 16? 64 12179 10 4 佃158200 82 】栖95 U 10 200 倔257 106 196 111 U 14 250 24B 302 134 246 143 U 23 315 313384 174 3H 166 23 29 400 舒E**7 230 39& 199 ?4 47 500583 2&5 492 …J 25 48 630&2570029$6232?52550APK 系列球形喷口速度衰减系数►APK系列球形喷口主要性能参数。

无气喷漆工艺中专用喷嘴的选择李敏风（上海斐然国际贸易有限公司200136）摘要：1、本文阐述了无气喷漆法的优点，强调喷嘴是决定涂装效率和涂装质量的关键；2、简述了喷嘴的二种分类法；3、本文对影响到无气喷漆专用喷嘴流量和喷幅两大技术指标的诸项因素作系统分析；4、本文阐述了无气喷漆专用喷嘴选择依据、方法和对其他工艺措施的要求。

关键词：无气喷漆、专用喷嘴、涂装关键。

一、概述无气喷漆法是目前钢结构行业最常用的涂装方法。

它是利用压缩空气作为动力驱动高压泵，使涂料增压至10~25Mpa，通过高压软管，从极细的喷孔（0.225~0.900mm）中喷出，并雾化成微细粒，喷射到被涂钢材表面，形成均匀的涂膜。

与刷涂、空气喷涂相比它具有涂装效率高的明显特点；对涂料粘度适应范围广，特别是喷涂厚膜型涂料，一次喷涂可获得较厚的膜厚，从而减少喷涂次数；而且漆膜质量好，避免了压缩空气中的水份、油滴、灰尘对漆膜造成的弊病；由于不使用空气雾化，漆雾分散少，加上厚膜型涂料体积固含量高，可少加甚至不加稀释剂直接喷涂，也就减少了对环境的污染。

喷嘴是无气喷枪中最关键的零部件。

由于无气喷枪中没有涂料喷出量（流量）和喷雾图型幅宽（喷幅）调节机构，只有更换喷嘴才能达到调节的目的，因此无气喷漆时，涂料的雾化效果、流量、喷幅均由喷嘴的几何形状，孔径大小与加工的精度决定的。

喷嘴及其技术参数的选择就成为无气喷漆技术的关键，是保证钢结构涂装效率及涂装质量的最有效的手段之一。

二、喷嘴的类型为提高使用寿命，喷嘴都采用耐磨的硬质合金，如碳化钨等材料制成的，但它却有多种类型：1、按喷嘴结构和使用功能分类：（1）标准型喷嘴标准型喷嘴使用最普遍，喷嘴的开口呈橄榄形，如图一所示，喷雾图形呈椭圆形，这种喷嘴的型号很多，喷雾图形幅宽从150mm 到600mm，涂料喷出量为（0.2~5.0）L/min，甚至可达10L/min以上，可以满足各种喷涂需要，这种喷嘴的口径称为等效口径，所谓等效口径是指开口呈橄榄形的喷嘴口径，相当于同一涂料喷出量圆形开口喷嘴的口径。

螺旋喷嘴结构性能及螺旋喷头选型应用一、螺旋喷嘴结构及工作原理喷嘴有内、外螺纹型。

通常1/4英寸－2英寸的喷头可分别用黄铜、不锈钢、塑料材料制造的。

如需应用于特殊领域，擎工喷嘴也可提供其它材料制造。

液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠（粒子）喷出而形成雾状喷射。

擎工陶瓷螺旋喷嘴实心螺旋喷嘴喷雾效果空心螺旋喷嘴喷雾效果二、螺旋喷嘴特点螺旋喷头腔体内从进口至出口的流线型设计使得阻力系数降至最低。

耐磨性、耐腐性、成雾性、防堵性超过普通喷嘴。

螺旋喷头永久不堵塞，不锈钢材料耐腐蚀。

三、螺旋喷嘴行业应用上海擎工生产的螺旋喷嘴通常被化工、环保、电力、纺织等众多工业领域所采用，特别是工业锅炉脱硫脱硝除尘工艺中螺旋喷头应用更为广泛。

1.废气洗涤：螺旋喷嘴应用于工业喷嘴的除尘洗涤中；2.气体冷却：化工气体的喷雾降温；3.洗涤与漂淋过程：造纸、纺织行业中的洗涤、漂淋；4.防火灭火：螺旋喷嘴也应用于消防灭火防火中；5.使用于烟气脱硫系统：如脱硫螺旋喷嘴、脱销螺旋喷嘴在工业废气的脱硫脱硝工艺中的应用；6.使用于除尘降尘系统：螺旋喷嘴的降尘除尘功能在各种粉尘场合非常实用。

四、上海擎工螺旋喷嘴型号及产品说明1.型号：SJ-SS不锈钢螺旋喷嘴，SJ-SIS陶瓷螺旋喷嘴，SJ-PTFE特氟龙螺旋喷嘴，SJ-PP 塑料螺旋喷嘴，SJ-SS法兰螺旋喷嘴，SJ-BRASS法兰螺旋喷嘴，SJ-180螺口螺旋喷嘴。

2.产品说明：喷射角度：60º-180º；• 喷雾形状：实心（空心）锥形喷雾、喷射区域成圆形（环形）；• 液滴大小：液滴大小为中到大，压力和流量适用范围广；• 材质：黄铜（BRASS）、不锈钢（SS）、塑料（PP/PVC/ PTFE）等。

3.型号说明：1/4》接口尺寸；SJ》喷嘴型号；SS材质代码；60》喷射角度；20》力量大小。

更多螺旋喷嘴/螺旋喷头性能知识、选型及喷雾布局架设请致电咨询上海擎工喷嘴公司或浏览网站内其他关于螺旋喷嘴的喷雾理论及新闻。

喷泉喷头型号及参数整理花柱喷头（银缨）花柱喷头是多孔散射喷头的一种，又名层花喷头、花篮喷头等。

喷水时，其外观形似一束鲜花，造型美观，安装方便，适用于各种场合的喷水池中。

喷头型号主要性能连接管安装尺寸(mm)水压(kpa)流量(m3/h)喷高(m)喷洒直径DN(mm)直径DN(mm)连接形式A BHZ-11270 5.00-7.00 1.20-2.00 1.50-1.8025内螺纹100+60 HZ-306100 6.00-8.00 1.80-2.50 1.80-2.2040内螺纹110+60 HZ-11315010.00-12.00 2.20-3.00 2.10-2.6050内螺纹130+60雾状喷头Foggy Nozzle雾状喷头它喷出的水滴非常细小，成为雾状，在阳光照射下可形成七色彩虹。

因喷嘴构造差异，喷出的水姿也有不同，喷水时噪声小，用水量少，一般安装在雕像周围。

喷头型号主要性能连接管安装尺寸(mm)水压(kpa)流量(m3/h)喷高(m)喷洒直径DN(mm)直径DN(mm)连接形式A B WZ-1121050.60 1.60 1.5020内螺纹45+20 WZ-3121500.90 1.80 2.5025内螺纹76+40 WZ-407250 1.80 2.00 3.0040内螺纹76+40中心直上喷头(集束)中心直上喷头是在同一个配水箱上安装许多万向直流喷嘴，当这些喷嘴规格相同时，喷出的水姿雄壮笔直；当这些喷嘴规格不完全相同时，大小喷嘴布设得当，喷出的水姿粗壮有力，层次分明、主题突出，是大型喷泉必备的主要喷头。

该喷头也叫中心水柱。

喷头型号主要性能连接管安装尺寸(mm)水压(kpa)流量(m3/h)喷高(m)喷洒直径DN(mm)直径DN(mm)连接形式A B SZ-310100-150200-25019-2325-283-56-111.0-1.31.4-1.650内螺纹220+120 SZ-212150-250250-45029-3852-607-1011-161.6-1.82.0-2.565内螺纹280+120万向直流喷头直流喷头在各种场合的喷水池中广泛应用，是音乐喷泉的必备喷头，这种喷头装有球型接头，可沿垂直方向15度进行调节，万向直流喷头可组合各种不同形状的喷射效果，射流的高低和角度的变化，可根据水池形状大小定。
