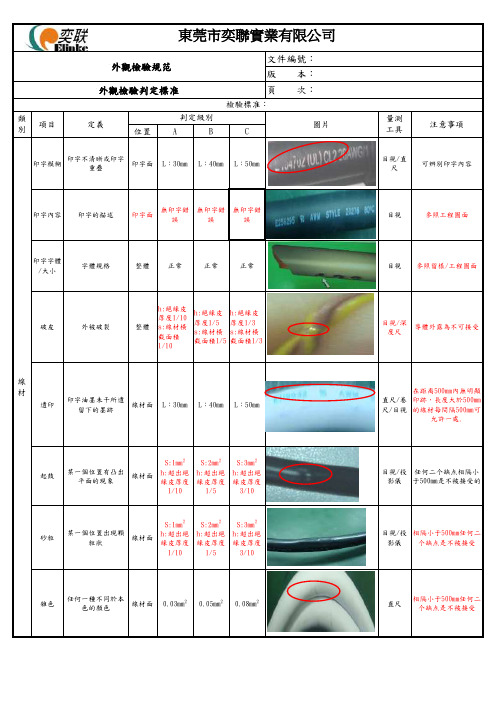

产品外观检验标准通用

常用外观检验标准4) ∮＞1.0mm。

不合格；B面：1) ∮＜0.5mm。

5点；2) 0.5mm≤∮≤1.5mm。

3点以上含3点；3) 1.5mm＜∮≤3.0mm。

2点以上含2点；4) ∮＞3.0mm。

不合格；C面：1) ∮＜0.5mm。

5点；2) 0.5mm≤∮≤1.5mm。

3点以上含3点；3) 1.5mm＜∮≤3.0mm。

2点以上含2点；4) ∮＞3.0mm。

不合格；2．外观附着异物是以异物的最大直径计算，即是以异物边的最大距离计算，L表示异物长度，D表示异物宽度；A面：1) ∮＜0.2mm，L＜1.0mm，D＜0.2mm，5点；2) 0.2mm≤∮≤1.0mm，1.0mm＜L≤3.0mm，0.2mm＜D≤1.0mm，3点以上含3点；3) ∮＞1.0mm，L＞3.0mm，D＞1.0mm，2点以上含2点；B面：1) ∮＜0.5mm，L＜1.0mm，D＜0.2mm，5点；2) 0.5mm≤∮≤1.5mm，1.0mm＜L≤3.0mm，0.2mm＜D≤1.0mm，3点以上含3点；3) ∮＞1.5mm，L＞3.0mm，D＞1.0mm，2点以上含2点；C面：1) ∮＜0.5mm，L＜1.0mm，D＜0.2mm，5点；2) 0.5mm≤∮≤1.5mm，1.0mm＜L≤3.0mm，0.2mm＜D≤1.0mm，3点以上含3点；3) ∮＞1.5mm，L＞3.0mm，D＞1.0mm，2点以上含2点；3．外观物的物体颜色偏差是以色板为标准，用目视比较法检验；A面：1) 偏差＜1个PANTONE色，5点；2) 偏差≥1个PANTONE色，3点以上含3点；B面：1) 偏差＜2个PANTONE色，5点；2) 偏差≥2个PANTONE色，3点以上含3点；C面：1) 偏差＜2个PANTONE色，5点；2) 偏差≥2个PANTONE色，3点以上含3点；4．外观物的物体规格尺寸是以工程规格书为标准，用卡尺等测量工具检验；A面：1) 不超出工程规格书要求，5点；2) 超出工程规格书要求，3点以上含3点；B面：1) 不超出工程规格书要求，5点；2) 超出工程规格书要求，3点以上含3点；C面：1) 不超出工程规格书要求，5点；2) 超出工程规格书要求，3点以上含3点；六、外观检验标准的判定根据关键质量特性缺陷为CR，重要质量特性缺陷为MA，一般质量特性缺陷为MI的缺陷等级，按照AQL抽样标准进行抽样检验，将检验结果与判定标准进行比较，判定产品是否合格。

3、定义：A级面：B级面：C级面：零件表面4、接收条件:5、判定规则（出现情况）：7、产品跌落测试：①对有跌落测试要求的产品，零部件高度1.3米，整机高度1米②跌落区域及要求：垂直于硬地板，一角三棱六面⑥“缺陷判定表”各项判定标准只作为通用判定区分缺陷的严重性或轻微性，不能作为AQL接受限度标准6、印刷、喷漆、电镀测试方法规定：①必须进行两项以上测试，并且被测试产品达到相关要求和AQL接收限度规定②印刷品一般以3M胶带和酒精测试为测试依据，喷漆一般以百格法和折弯法为测试依据，电镀品一般折弯法、百格法、盐雾试验（无试验机情况下--10克盐：100克水配比浸泡，容器必须密封后做测试）为测试依据，有另外附加测试要求时会在大货生产前另行通知①所有影响产品功能的产品的缺陷判定为“CR”或“MAJ”②所有出现在A级面上不允许或超出范围的缺陷判定为“MAJ”，规定范围内判定为“MIN”③所有出现在B级面上不允许的缺陷判定为“MIN”，不超出规定范围的接受（但批量不良不允许超过10%）④所有出现在C级面上不允许的缺陷判定为“MIN”，允许情况可接受⑤所有加工工艺或加工方法造成的批量缺陷，以签样或得到本公司主管级别人员确认为准（口头形式无效，以邮件或签样为准），否则按“缺陷判定表”内区分产品的缺陷严重性或轻微性所有检验均应在正常照明，并模拟最终使用条件下进行。

检测过程中不使用放大镜，所检验表面和人眼呈45°角。

A级面在检测时应转动，以获得最大反光效果。

①可接受的缺陷不能影响该零件的装配和功能，否则，将被拒收。

④缺陷允收定义了1250平方毫米的区域内各类缺陷的最大允收数量。

对于较大的零件表面，可允收数量和该表面所含1250平方毫米区域数量成正比，但是，两个或两个以上缺陷不能相连。

③所有的等级面应当印刷完好且满足颜色、光泽度、附着力等方面的要求。

②所有的等级面应当喷涂完好且满足颜色、光泽度、厚度、附着力等方面的要求。

类 别■新制定 □修订 □废止版次A1页次1/6修订记录版本修 订 日 期 核准审查制订A1 2016年 11 月 3日年 月 日 1、目的建立通用的检验规范，明确钣金结构件产品验收标准，尽量量化缺陷标准，增强参考性和可操作性，为来料检验以及供应商出货检验提供统一的依据，从而确保产品的质量。

2、适用范围1)本标准规定德为产品对钣金结构件的质量要求。

对外观部分进行了质量分级，请按相应质量要求选用。

2)本标准为通用标准，对于零件的特殊要求应按检验指导书要求执行。

3)本标准分为：一、表面喷涂验收标准（1级、2级、3级）二、电镀验收标准三、丝网印刷验收标准 根据产品的具体情况，这些标准可以单独或组合起来应用。

3.检验要求3.1环境照度： 300-700LUX ，自然光或日光灯下。

观察时间5S 3.2观察距离：3.2观察角度：检查者位于被检查表面的正面、视线与被检表面呈45-90°进行正常检验（参见下图）。

1级 2级 3级 A 面 30cm~35cm 40cm~50cm 90~100cm B 面 40cm~50cm 40cm~50cm 90~100cm C 面 40cm~50cm 90~100cm 90~100cm类别■新制定□修订□废止版次A1 页次2/6修订记录版本修订日期核准审查制订A12016年11 月3日年月日4.缺陷定义：Note.1 Note.2 Note.3点状缺陷：线状缺陷：当L＞2W时按Note.2d=(a+b)/2 W: width, L：length，当L≤2W时按Note.15.字母定义L：长度，W：宽度，d：直径，D：缺陷间的距离，N：缺陷数量，ΔE：色差值。

6.验收标准6.1表面喷涂验收标准序号检验项目检查面1级2级3级工具1 色差A、B、C ΔE≤1.0 ΔE≤1.5 ΔE≤3.0 色板、色差仪2 涂膜光泽、纹理A、B、C 对比色板，无明显差异目视、色板3 附着力A、B、C 百格测试，剥离面积不可有超过总体面积5%以上。

通用外观检验标准１产品表面等级定义结构产品的表面外观等级划分为３个级别：１级、２级和３级，各表面等级的定义如下。

1.1 １级表面重要外观表面，体现产品外观形象的表面，产品正常工作状态下能直接正视的表面，以及打开前门就能看到的表面。

1.2 ２级表面在特定角度才能看到的主要外表面，或半装饰性的经常被客户打开后可视的外观表面。

1.3 ３级表面不是以装饰为目的的次要外观表面和内表面、客户不会看到的表面及除1、2级表面以外的表面。

表１、各等级面的划分：2外观检验条件2.1检验原则2.1.1产品外观应美观，颜色均匀一致，单独一零/部件的整体视觉效果不能受到破坏，不会给人以劣质产品的印象。

生产者应认真操作、严格控制产品质量，避免在生产过程中出现对各种表面的损伤。

2.1.2 有签样或图纸上有特殊要求的零部件，其对应的缺陷优先按其样板或技术要求的标准进行判断。

2.1.3 所有结构件外观缺陷的判定是基于不影响产品功能前提下进行的判定，如果有影响产品使用功能的缺陷（如引起炸机、短路等），即使符合标准规格，也判定不合格。

2.1.4 所有外观判定都是在下述的检验条件下进行判定，看不到的外观缺陷都认可接受。

2.1.5 对外观判定操作存在争议的以结构物料SQE工程师判定为准，仍有严重分歧的，最终裁决权归技术部。

2.2目视检测条件在自然光或光照度在300-600LX的近似自然光下（如40W日光灯、距离500mm处），相距为650～750mm，观测时间按不同等级面而有不同，详见下表：表２、检测条件表面等级1级2级3级检视时间5s5s3s检视距离光源650～750mm自然光或光照度在300-600LX检查者位于被检查表面的正面、视线与被检表面呈45-90°进行正常检验（参见下图）。

要求检验者的校正视力不低于1.2 。

不能使用放大镜用于外观检验。

图1、“正视”位置示意图2.3检测面积划分被检表面按其面积或最大外形尺寸划分为不同大小类别，当有两个条件满足时、以大的一类为准。

1.0目的：
明确塑壳产品外观检验标准，促使生产外协外购单位按标准要求生产，有利于检验员对质量控制满足客户质量要求。

2.0适应范围:
适应于所有塑壳产品系列（客户要求质量标准除外）
2.1外观缺陷检查条件
距离：肉眼与被测物距离30CM
角度：15-90度范围内旋转
照明：60W日光灯环境下（客人有要求的按客人要求执行）
工具：卡尺
视力：1.0以上
3.0塑壳外观检测
3.1.：所有塑壳外观光滑，无异物杂点
3.2：所有塑壳面无刮伤痕迹损坏花斑
3.3尺寸
3.4：所有尺寸须同图纸吻合或与样板一致
a:外形轮廓
b:定位孔尺寸
3.5 ：塑壳表面分类
A面：正面及上表面B面：测面及背面C面：底部（不做特定要求）
3.6：质量判定
塑壳来料按GB/T2828-87正常检查一次抽样方案Ⅱ级检查水平进行抽样检查
4.0：缺陷检验标准
4.2裂缝断裂：A面部允许出现，B面L≤0.3mm W＜0.1mm H＜0.2mm
4.3：变形弯曲：变形≤0.3 mm 且不能影响装配
4.4色差：盖子与基座不能有明显的色差，且离物体30CM肉眼不能看见
4.5：孔位：基座内孔位不能有损害现象且基座内损害不能影响装配效果
4.6：脏污：A B面都不允许有擦拭不掉的污垢油污
编写：审核核准。

1.目的:规定公司产品的表面等级划分及外观质量要求。

2.范围：适用于指导产品的生产、总装及产品结构件的验收，外购件、外加工件的验收及指导。

3.定义：产品表面等级根据重要程度，可划分为A级面、B级面和C级面，具体定义如下：表面等级定义1）如果零件、部件、产品在后续装配、安装过程中被掩盖，则以被掩盖后的表面来定义；如果零件、部件、产品在后续装配、安装过程中有可能被掩盖也有可能不被掩盖，则按照不掩盖的表面来定义。

4.检验条件4.1. 光源要求要求在自然光或光照度为500LX 的近似自然光下检验，如40W的日光灯。

要求光源位于被检查表面正上方45°范围内，且距离被检查表面的直线距离为500mm（图1）。

要求在手电筒光照下检验柜体内部（箱内）。

光源要求示意图4.2. 检验员的要求检验员位于被检查设备的正面，视线与被检查表面呈45°～90°角进行检验（图2），要求检验员的视力或矫正视力应不低于1.0。

检验时不能使用放大镜。

被检查表面与人眼视线的关系4.3. 外观表面大小划分产品外观表面大小分为小、中、大、超大四种，分类原则有两种，一种是按面积大小分类，一种是按最大外形尺寸分类。

按照两种不同的分类原则，得到的表面类别不一致时，以大的一类为准。

比如某一表面按照面积大小划分为“小”，按照最大外形尺寸划分为“中”，则该表面为“中”。

产品外观表面大小划分标准，具体见表2 。

当缺陷所在面的尺寸超过表2 中对应的最大一类“超大”时，则将该面划分为若干个“超大”面或其它大小的面处理，且划分方法应保持同一种方式，即始终按面积划分或始终按外形尺寸划分。

产品外观表面大小类别划分标准5.判定总则1）产品外观应美观，单独的零、部件整体视觉效果不能受到破坏，不能给人以劣质产品的印象。

生产者应认真操作，严格控制产品质量，避免在生产过程中出现对各种表面的损伤。

如果发现某一缺陷具有批量性或大面积性或者影响功能，即便此缺陷属于“可接受”范围，也应对该产品不予验收。

外观检验标准1. 引言外观检验是产品质量控制中的重要环节，用于评估产品的外观质量是否符合预期要求，是判断产品是否合格的重要依据。

本文档旨在制定一套完整的外观检验标准，确保产品外观质量的稳定性和一致性。

2. 检验标准2.1 零件外观要求零件的外观要求通常包括颜色、尺寸、形状和表面质量等方面。

具体的检验标准如下：2.1.1 颜色要求•颜色饱满、均匀、不掺杂杂质。

•颜色与产品说明书或标准颜色样本一致。

2.1.2 尺寸要求•零件尺寸符合设计要求，不存在明显的变形或尺寸不良现象。

•尺寸公差在允许范围内。

2.1.3 形状要求•零件形状无明显破损、变形、断裂等缺陷。

•检查零件边缘的锐利度和倒角是否符合要求。

2.1.4 表面质量要求•表面光滑、平整，无划痕和明显的凹凸。

•无明显的气泡、白点、斑点等缺陷。

2.2 成品外观要求成品外观的检验标准通常依据产品的用途和市场需求来确定。

2.2.1 外观一致性•各组件之间的外观一致性良好，形成整体感。

•产品不应有明显的色差或瑕疵。

2.2.2 标志和标识•产品的标志和标识清晰、完整可辨认。

•标志和标识的位置与规定一致。

2.2.3 表面处理和涂装•表面处理和涂装均匀、平整，无色差和脱落现象。

•涂层的厚度和粘附力符合要求。

3. 检验方法3.1 目视检查目视检查是最常用的检验方法之一，通过肉眼观察来评估产品的外观质量。

目视检查应该在光线充足的环境下进行，避免视觉误差。

3.2 触觉检查触觉检查可以用于评估产品的表面质量。

通过手感来判断产品的光滑度、凹凸等情况。

触觉检查需要注意产品不得有锋利和刺激性的边缘。

3.3 仪器检测仪器检测可以使用一些专业设备和工具，如显微镜、光谱仪、涂层测厚仪等，来进一步评估产品的外观质量。

仪器检测结果更加客观和精确。

4. 结论本文档制定了一套完整的外观检验标准，确保产品外观质量的稳定性和一致性。

在执行外观检验时，应根据具体产品的特点和市场需求，综合运用目视检查、触觉检查和仪器检测等方法，确保产品的外观质量符合要求。

竭诚为您提供优质文档/双击可除200-300,lux,外观检验规范篇一：通用外观检验标准通用外观检验标准１产品表面等级定义结构产品的表面外观等级划分为３个级别：１级、２级和３级，各表面等级的定义如下。

1.1１级表面重要外观表面，体现产品外观形象的表面，产品正常工作状态下能直接正视的表面，以及打开前门就能看到的表面。

1.2２级表面在特定角度才能看到的主要外表面，或半装饰性的经常被客户打开后可视的外观表面。

1.3３级表面不是以装饰为目的的次要外观表面和内表面、客户不会看到的表面及除1、2级表面以外的表面。

2.1检验原则2.1.1产品外观应美观，颜色均匀一致，单独一零/部件的整体视觉效果不能受到破坏，不会给人以劣质产品的印象。

生产者应认真操作、严格控制产品质量，避免在生产过程中出现对各种表面的损伤。

2.1.2有签样或图纸上有特殊要求的零部件，其对应的缺陷优先按其样板或技术要求的标准进行判断。

2.1.3所有结构件外观缺陷的判定是基于不影响产品功能前提下进行的判定，如果有影响产品使用功能的缺陷（如引起炸机、短路等），即使符合标准规格，也判定不合格。

2.1.4所有外观判定都是在下述的检验条件下进行判定，看不到的外观缺陷都认可接受。

2.1.5对外观判定操作存在争议的以结构物料sqe工程师判定为准，仍有严重分歧的，最终裁决权归技术部。

2.2目视检测条件在自然光或光照度在300-600lx的近似自然光下（如40w 日光灯、距离500mm处），相距为650～750mm，观测时间按不同等级面而有不同，详见下表：表２、检测条件表面等级检视时间检视距离光源2级3级5s3s650～750mm自然光或光照度在300-600lx1级5s检查者位于被检查表面的正面、视线与被检表面呈45-90°进行正常检验（参见下图）。

要求检验者的校正视力不低于1.2。

不能使用放大镜用于外观检验。

图1、“正视”位置示意图2.3检测面积划分被检表面按其面积或最大外形尺寸划分为不同大小类别，当有两个条件满足时、以大的一类为准。
