JTW-ZD-JBF5110A点型感温火灾探测器（A2R）使用说明书（使用产品前，请阅读使用说明书）1概述JTW-ZD-JBF5110A点型感温火灾探测器（A2R）（以下简称感温探测器）是青鸟消防股份有限公司开发的采用1.5代朱鹮芯片的感温探测器，该产品可对安装环境的温度快速变化做出响应报警，具有较强的抗干扰能力。

1.1产品特点●内置消防行业专用朱鹮微处理器，探测器对自身采集到的数据进行存储和分析，并具有自诊断功能；●定温与差温报警功能；●采用玻璃封装温敏电阻，对温度响应速度快；●有实时输出温度值功能，可以通过控制器查看现场的温度变化曲线；●稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；●抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求；●采用SMT表面贴装工艺，采用导光柱；●外观设计美观大方。

1.2适用范围●相对湿度大，可能发生无烟火灾，经常有大量粉尘的环境；●正常情况下有烟雾和蒸汽滞留的环境；●厨房、锅炉房茶炉房、发电机房、烘干车间等；●室内车库、吸烟室等；●其它不宜安装感烟探测器的厅堂和公共场所。

1.3型号组成2工作原理感温探测器由热敏电阻及相应的放大处理等电路组成。

热敏电阻是一种具有温度敏感性的半导体电阻，阻值随温度的变化而变化，当温度达到设定报警阈值时电路会发送报警信号。

3性能参数工作温度-10～+50℃贮存温度-20～+65℃相对湿度≤95%（无凝露）防爆标志不涉及工作电压总线24V，控制器提供监视电流≤120uA（DC24V）报警电流≤150uA（DC24V）确认灯监视状态瞬时微亮，报警常亮（红色）线制二线制（无极性）编址范围1~200编址方式电子编码器最远传输距离1000mJBF-11SF、JBF50XX、JBF-11SF-C、JBF-51S等系列控制器外观PANTONE Warm Gray1C米白色外壳材质塑料探测特性保护面积保护面积20-30m²类别A2R认证特性消防认证执行标准1）GB4716-2005《点型感温火灾探测器》4安装调试4.1安装说明/步骤外形及安装尺寸如图1所示：图1外形及安装尺寸图●将探测器底座用2只M4的螺钉紧固在预埋盒上；●采用截面积0.5mm²以上的双绞导线，将回路两总线L1、L2分别接在端子L1和端子L2上，接线不分极性；●用编码器对探测器写入地址（1-200）；●将探测器嵌入底座，然后按顺时针方向拧紧即可；●安装时宜带手套操作，以保持探测器外壳清洁。

消防设施检测报告.总编号 ZXJ2014No.XXXXX分编号总页数建筑消防设施检测报告（第2版 -2）工程名称： .委托单位： .检测机构： .日期：年月日检测机构CMA 章检测机构声明1、本检测机构经批准具备、、、检测能力，在许可范围内从事检测工作并出具公正数据；2、本报告无本机构CMA章、检测专用章或公章无效；3、未经本机构书面批准，部分复印检测报告无效；4、本报告无检测人、报告审核人、批准人签名无效；5、本报告涂改无效；6、对本报告若有异议，请收到报告后于十五日内向本机构提出。

机构名称：机构地址：联系电话：报告编号：第 1 页共36 页基本情况工程名称建筑高度m 检测地点建筑层数建设单位建筑面积m2设计单位建筑类别施工单位使用性质监理单位检测类别联系人联系电话检测日期序号消防设施设计安装委托检测序号检测依据1 消防供配电设施1 《建筑消防设施检测技术规程》GA503-20042 火灾自动报警及联动控制系统2 《建筑设计防火规范》GB50016-20063《高层民用建筑设计防火规范》 (2005年版)GB50045-19953 自动喷水灭火系统4 《火灾自动报警系统设计规范》GB50116-20134 消火栓给水系统5 《火灾自动报警系统施工验收规范》GB50166-20075 防排烟系统6 《自动喷水灭火系统设计规范》 (2005年版)GB50084-20016 气体灭火系统7 《自动喷水灭火系统施工及验收规范》GB50261-20057 水喷雾灭火系统8 《固定消防炮灭火系统设计规范》GB50338-20038 泡沫灭火系统9 《水喷雾灭火系统设计规范》GB50219－19959 火灾应急照明及疏散指示10 《气体灭火系统设计规范》GB50370-200511 《气体灭火系统施工及验收规范》GB50263-200710 火灾应急广播及警报装置12《二氧化碳灭火系统设计规范》(2010年局部修订)GB50193-199313 《泡沫灭火系统设计规范》GB50151-201011 消防通讯14 《泡沫灭火系统施工及验收规范》GB50281-200612 防火分隔15 《人民防空工程设计防火规范》GB50098-200913 消防电梯16 《汽车库、修车库、停车场设计防火规范》GB50067-199717 《建筑工程消防验收规范》DB 33/1067—201318检测范围检测人员检测设备感烟探测器试验装置照度计温度计感温探测器试验装置声级计湿度计消火栓系统试水检测装置微压计风速仪水喷淋系统试水检测装置万用表秒表垂直度测定仪坡度计流量计卷尺(50m) 卷尺(5m) 报告编号：第 2 页共36 页检测结论及重要事项说明：受（委托单位）的委托，本公司依据国家法律法规、现行消防技术标准(见本报告第1页“检测依据”)的相关条款，于年月日至年月日，对（工程名称）的（消防供配电设施、火灾自动报警及联动控制系统、自动喷水灭火系统、消火栓给水系统、防排烟系统、气体灭火系统、水喷雾灭火系统、泡沫灭火系统、火灾事故照明及疏散指示标志、火灾应急广播及警报装置、消防通讯、防火分隔、消防电梯等）消防设施进行了检查测试。

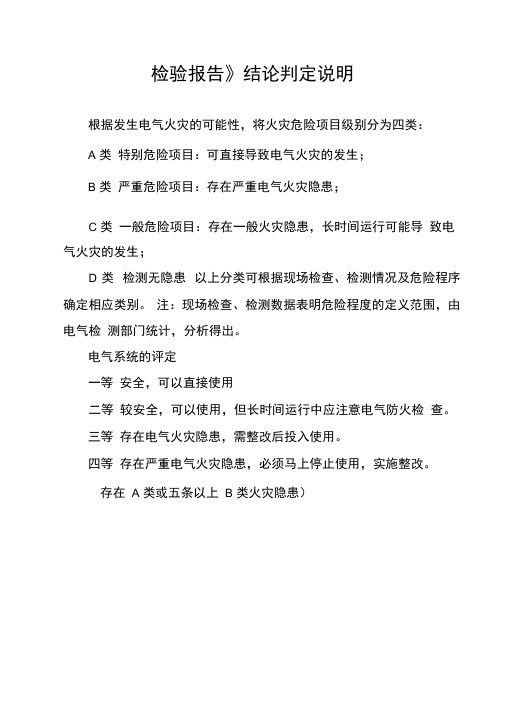

检验报告》结论判定说明
根据发生电气火灾的可能性，将火灾危险项目级别分为四类：
A 类特别危险项目：可直接导致电气火灾的发生；
B 类严重危险项目：存在严重电气火灾隐患；
C 类一般危险项目：存在一般火灾隐患，长时间运行可能导致电气火灾的发生；
D 类检测无隐患以上分类可根据现场检查、检测情况及危险程序确定相应类别。

注：现场检查、检测数据表明危险程度的定义范围，由电气检测部门统计，分析得出。

电气系统的评定
一等安全，可以直接使用
二等较安全，可以使用，但长时间运行中应注意电气防火检查。

三等存在电气火灾隐患，需整改后投入使用。

四等存在严重电气火灾隐患，必须马上停止使用，实施整改。

存在 A 类或五条以上 B 类火灾隐患）
xxxx消防安全检测有限公司
电气检验报告
共10页第1页
批准: 审核: 主检:
江西省中瑞消防安全检测有限公司
电气检验依据及检测设备
共10页第3页此页无正文。

安装、使用产品前，请阅读安装使用说明书JTW-ZOF-GST9712(Ex)点型感温火灾探测器安装使用说明书(Ver.1.08,2018.05)一、注意事项1.产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有腐蚀性物质的场所（包括使用磷化铝杀虫剂的烟草仓库）。

产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于煤矿瓦斯、粉尘爆炸性环境、船舶、飞机、火车、机动车等交通工具）。

如有特殊需求，请联系本公司相应销售人员。

2.GST-LD-8332编址接口模块应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离（至少50mm）。

3.安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于1Ω，本安回路最大分布参数不应超过规定值，即电缆间分布电容不得大于0.083 F，分布电感不得大于4.1mH。

4.经防爆检验合格的产品，维修时不能随意更换或改动影响防爆性能的元器件和结构。

二、概述JTW-ZOF-GST9712(Ex)点型感温火灾探测器（以下简称探测器）适用于石油、化工等行业具有防爆要求的1区及2区使用。

与GST-LD-8332编址接口模块配合使用，接入本公司生产的火灾报警控制器，完成探测器的信号处理。

该探测器防爆类型为本质安全型，符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定。

探测器具有A1R和BS两种类别，根据应用环境的不同，可使用编码器进行现场设置。

三、特点本探测器结构新颖、外形美观、性能稳定可靠，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。

四、技术特性1.探测器类别：P（A1R和BS可设，出厂默认类别为A1R）2.工作电压：DC16V～DC28V3.静态电流≤60μA (注：静态时探测器可工作在DC16V～DC28V电压范围内。

一、 注意事项1. 产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有腐蚀性物质的场所（包括使用磷化铝杀虫剂的烟草仓库）。

产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于船舶、飞机、火车、机动车等交通工具）。

如有特殊需求，请联系本公司相应销售人员。

2. 应严格按照有关爆炸危险场所安全规定进行安装与维修。

3. 严禁在现场带电开盖。

4. 外壳应接地良好。

警告：1. JTW-ZOM-GSTN9812(Ex tb)/WIS 点型感温火灾探测器安装使用说明书(Ver.1.01,2023.10)产品用于爆炸性粉尘环境中时，存在潜在静电电荷危险，因此不能用于受产生电荷过程、机械摩擦、分离过程、电子发射和气动传输粉尘影响的区域。

2. 产品使用时必须避免紫外线照射和辐射。

二、概述JTW-ZOM-GSTN9812(Ex tb)/WIS 点型感温火灾探测器（以下简称探测器），本探测器由感温探头和安全栅两部分组成，其中感温探头为无极性二总线制，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接，安全栅为隔爆型安全栅，外壳为铝合金材料，具有很好的机械强度，安装使用方便。

探测器防爆性能符合GB 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》及GB 3836.2-2021《爆炸性环境 第2部分：由隔爆设备“d ”保护的设备》和《GB 3836.4-2021 爆炸性环境 第4部分：由本质安全性“i ”保护的设备》和《GB/T 3836.31-2021爆炸性环境 第31部分：由防粉尘点燃外壳“t ”保护的设备》标准的要求，同时还满足GB 4716-2005《点型感温火灾探测器》中的各项要求。

探测器适用于IIIC 类爆炸性粉尘环境，可用于户外，需根据现场环境选用。

三、技术特性1. 产品类别：A2R2. 使用环境：温 度：典型应用温度25℃；范围 -40℃～+50℃ 相对湿度≤95%，腔体内部不凝露3. 工作电压：总线电压24V电压允许范围：16～28V4. 监视电流≤4.1mA ,报警电流≤4.3mA5. 回路带载能力：线芯截面不小于1.5mm 2双绞线，长度1000m ，不超过70只 6. 外形尺寸：274mm×176mm×105mm 7. 防护等级：IP658. 壳体材料和颜色：铸铝金属（底座部分）；塑料/白色（探头部分） 9. 重量：约1.5kg10. 安装孔距：149~156mm11. 执行标准：GB/T 3836.1-2021、GB/T 3836.4-2021、GB/T 3836.31-2021、GB 4716-2005 12. 防爆标志：Ex ib tb IIIC T 80℃ Db 13. 防爆合格证号：CE23.2789X四、结构特征外形尺寸示意图如图1所示：图1 探测器外形示意图五、安装与布线警告：安装设备之前，请切断回路的电源。
