九年级物理上册 第三章 认识电路章节测试 (新版)教科版

第三章　认识电路一、选择题1.关于导体和绝缘体,下列说法正确的是( )A.人体、大地、石墨、食盐水、橡胶都是导体B.导体容易导电是因为导体内有大量的自由电荷C.绝缘体不容易导电是因为内部没有电荷D.绝缘体既不能导电,也不能带电2.如图所示,用丝绸摩擦过的玻璃棒去接触不带电的验电器金属球后,验电器的两片金属箔张开.对这一现象解释错误的是( )A.丝绸摩擦过的玻璃棒带正电B.金属箔和金属球都带正电C.金属箔张开是由于两箔片带同种电荷而互相排斥D.金属箔张开的瞬间,玻璃棒上的正电荷移动到箔片上3.某一带塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是( )A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,灯丝将电能转化为化学能D.灯泡发光时,灯丝将化学能转化为电能4.如图所示的电路中,当开关S1、S2断开或闭合时,下列关于三灯连接的情况说法正确的是( )A.S1、S2闭合,L1、L2并联B.S1、S2断开,L1、L3并联C.S1断开,S2闭合,L1、L2串联D.S1断开,S2闭合,L1、L2并联5.电冰箱内的照明灯是通过冰箱门来控制的,当冰箱门打开时,与开关相连的弹簧伸长,开关闭合使冰箱内的照明灯发光;当冰箱门关闭时,弹簧被压缩,开关断开使冰箱内的照明灯熄灭.下列电路中符合要求的是( ) A B C D 6.(多选)通过直接感知的现象,推测无法直接感知的事实是常用的物理方法.下列根据现象所做的推测,符合事实的是( )A.街边的路灯同时亮,同时灭.推测:路灯是串联的B.气体很容易被压缩.推测:分子间有空隙C.绝缘棒接触验电器后，验电器的金属箔张开一定角度.推测:绝缘棒带正电D.轻质小球a、b靠近时相互吸引.推测:a、b两小球可能带异种电荷二、填空题 7.摩擦起电中的“电”是指 (选填“电流”“电荷”或“电量”);摩擦起电的实质是 .8.如图甲所示,给充电宝充电的过程中,充电宝相当于电路中的 .如图乙所示,用充电宝给手机充电的过程中,充电宝相当于电路中的 . 甲 乙9.在中国科学技术馆二层A厅有一件展品——静电滚球,如图所示.当转动手柄时(未画出),金属小球会在中心电极与接地的金属板之间循环往复运动,已知中心电极带正电,此时由于中心电极对负电荷有 (选填“吸引”或“排斥”)力,金属小球内原本无序的电荷会重新分布,金属小球靠近中心电极的一侧带 电荷.10.我们把如图所示的发光二极管连入电路中,当长脚接A接线柱,短脚接B接线柱时,发光二极管和小灯泡都发光,说明电路处于 (选填“断路”“短路”或“通路”)状态,此时导线中自由电子的移动方向为 (选填“从A到B”或“从B到A”).11.如图所示是一个定时炸弹的引爆装置,S是定时开关,设定的起爆时间一到,定时开关S会自动断开.为使起爆器停止工作,拆弹专家应在 (选填“a”或“b”)处剪断导线.拆除前起爆器中 (选填“有”或“没有”)电流通过.12.如图,A、B、C、D是四个接线柱,要使灯L1、L2串联,应把 两个接线柱连接起来;要使灯L1、L2并联,应把 两个接线柱连接起来,同时把 两个接线柱也连接起来.三、作图题13.根据电路图连接实物图.14.请根据图甲所示实物图,在图乙的方框内画出相应的电路图.四、实验探究题15.利用我们身边的常见物品也可以完成一些物理小实验：（1）将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝（如图甲所示），用手向下捋几下后，观察到的现象是：塑料细丝越来越______（填“蓬松”或“紧密”），手与塑料细丝带上的是___________（填“同种”或“异种”）电荷；（2）如图所示，a、b所示装置均为比较简单的验电器，它们都可以用来检验某物体是否带电，由图中现象可知，图a装置是依据________的原理来检验物体是否带电的，图b装置工作原理与图a装置________（填“相同”或“不同”）；（3）如图丙所示，用毛皮摩擦橡胶棒，橡胶棒带负电，是因为橡胶棒在摩擦的过程中_______（填“得到”或“失去”）电子，一个带电棒靠近该橡胶棒时，它们互相吸引，这个带电棒所带的是______（填“正”或“负”）电荷。

认识电路一、单选题（共10小题，每小题4分，共40分）1.下列说法，描述正确的是( )A.验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷B.为了方便使用，家庭电路中，可使用铜丝代替保险丝C.金属导体中电流方向跟自由电子定向移动方向一致D.发生短路是造成家庭电路中电流过大的原因之一2.下列电路图中，电路正确而且有电流通过的是( )A.B.C.D.3.医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合，只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行( )A. B.C. D.4.如图，小伟用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用纸巾摩擦吸管一端使其带电。

用毛皮摩擦过的橡胶棒放在吸管带电一端的附近，发现吸管被排斥，下面说法正确的是( )A.摩擦起电的实质是物质束缚电子能力不同，正电荷发生转移的现象B.此现象中最后纸巾得到电子，带上负电荷C.说明纸巾和吸管摩擦，电子从吸管转移到纸巾D.把某个物体放在吸管另一端的附近，发现吸管向物体靠近，由此能判断该物体是否带电1S 2S5.关于电路的组成，下列说法中正确的是( )A.用导线把开关、电灯泡等用电器连接起来就组成了一个完整的电路B.干电池、蓄电池、发电机、电动机都是电源C.一般的电路由电源、用电器、开关和导线组成D.电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置6.如图所示，小华同学将铜片和锌片分别插入土豆中，用导线与电子闹钟相连电子闹钟竟能显示数字并持续工作三天之久图中插有铜片和锌片的土豆相当于电路中的( )A.电源B.开关C.用电器D.导线7.从电视机显像管尾部的热灯丝不断发射出来的电子高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内( )A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.没有电流D.电流方向不断改变8.四个悬挂着的带电小球，靠近时相互作用情况如图所示，若d球带正电，则a球( )A.带正电B.带负电C.可能带正电也可能带负电D.可能带负电也可能不带电9.下列四个电路中，两只灯泡是并联连接的是( )A. B.C. D.10.如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。

第三章综合测试一、单项选择题（共20小题；共40分）1.自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。

选项图所示的电路图符合要求的是（ ）A .B .C .D .2.“飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。

在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。

下列哪种材料可以检验口罩静电吸附效果（ ） A .铁块B .小纸屑C .石块D .铜块3.安全带是轿车中一种有效的安全保护装置。

为了提醒驾驶员和前排乘客系好安全带，新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。

如图所示是某小组同学设计的模拟电路图，其中符合工作要求的是（ ）A .B .C .D .4.如图所示的电路，要使两个小灯泡12L L 、串联，应（ ）A .断开电键12S S 、，闭合电键3SB .断开电键13S S 、，闭合电键2SC .断开电键1S ，闭合电键23S S 、D .断开电键2S ，闭合电键13S S 、5.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

如果丙物体带正电，则甲、乙带电为（）A.甲带正电，乙带负电B.甲带正电，乙也带正电C.甲带负电，乙带正电D.甲带负电，乙也带负电6.在如图所示的电路中，开关S闭合后，电源可能被损坏的电路是（）A.B.C.D.7.在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是（）A.玻璃棒失去电子带正电B.玻璃棒得到电子带正电C.在潮湿的环境下重复实验，它们相互吸引D.玻璃棒在任何条件下都是绝缘体8.在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，灯泡的亮度变化是（）A.变亮B.变暗C.不变D.无法确定9.如图所示，小王同学在学习了教材中“原子模型”一节后，整理知识结构图如下，其中①、②、③三项有下划线的内容中不正确的是（）A.只有①B.只有③C.①和②D.②和③10.下列用品中，通常情况下属于导体的是（）A.玻璃棒B.塑料尺C.铁钉D.橡皮11.与所示实物图相对应的电路图是图中的（）A .B .C .D .12.如图甲所示，验电器A 带负电，B 不带电。

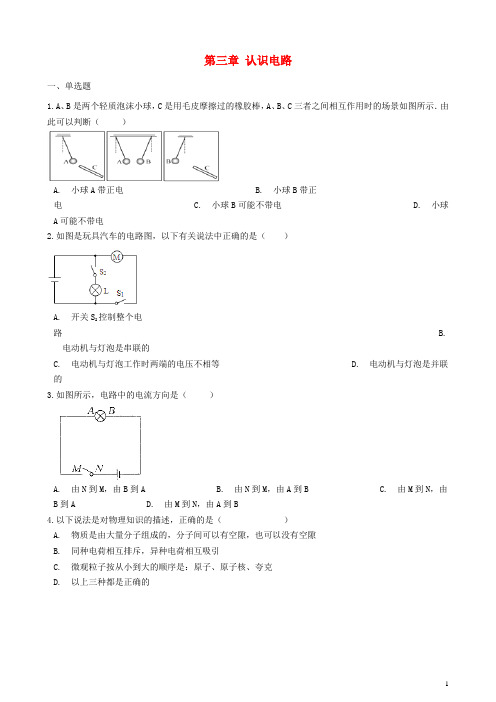

第三章认识电路一、单选题1.A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示．由此可以判断（）A. 小球A带正电B. 小球B带正电 C. 小球B可能不带电 D. 小球A可能不带电2.如图是玩具汽车的电路图，以下有关说法中正确的是（）A. 开关S2控制整个电路 B.电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等D. 电动机与灯泡是并联的3.如图所示，电路中的电流方向是（）A. 由N到M，由B到AB. 由N到M，由A到BC. 由M到N，由B到AD. 由M到N，由A到B4.以下说法是对物理知识的描述，正确的是（）A. 物质是由大量分子组成的，分子间可以有空隙，也可以没有空隙B. 同种电荷相互排斥，异种电荷相互吸引C. 微观粒子按从小到大的顺序是：原子、原子核、夸克D. 以上三种都是正确的5.如图所示的电路，要使两个小灯泡L1， L2串联，应（）A. 断开开关S1， S2，闭合开关S3B. 断开开关S1， S3，闭合开关S2C. 断开开关S1，闭合开关S2， S3D. 断开开关S2，闭合开关S1， S36.如图所示的电路中，闭合开关S，三盏灯属于并联的电路是（）A. B. C. D.7.现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（）A. B一定不带电，C带正电 B. B可能带正电，C带正电C. B一定带正电，C带负电 D. B可能不带电，C带负电8.如图所示电路，开关S闭合后，电流表A1、A2都有示数，则下列说法中正确的是（）A. 电流表A1测L1中的电流 B. 电流表A2测L2中的电流C. 电流表A1测L2中的电流 D. 电流表A2测干路中的电流9.关于电路的知识，下列说法中正确的是（）A. 验电器的工作原理是异种电荷互相吸引B. 只要电路闭合，即使电路中没有电源，电路中也一定有电流C. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的10.有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（）A. B.C. D.11.如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）A. B.C. D.12.如图所示，与实物一致的电路图是（）A. B.C.D.13.如图所示，甲、乙两处分别接有电源或灯泡，根据图中标出的电流方向，可以判断灯L2的电流方向是（）A. 一定向下流动B. 一定向上流动C. 均有可能性 D. 因电源位置不确定无法判断14.如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯工作的电路是（）A. B. C.D.15.交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是（）A.B.C.D.二、填空题16.如图所示，一个带电球体 M 放在绝缘支架上，把系在绝缘丝线上的带电小球 N 先后挂在横杆上的 P1和P2处．当小球 N 静止时，观察丝线与竖直方向的夹角．通过观察发现：当小球 N 挂在 P1时丝线与竖直方向的夹角大于小球 N 挂在 P2时丝线与竖直方向的夹角．根据实验结果，写出一个可以探究的科学问题________．17.（2017•海南）教室的日光灯之间是________的（选填“串联”或“并联”），日光灯正常工作的电压是________V．18.（2017•贺州）街道两旁的节日小彩灯同时亮同时灭，由此________（选填“能”或“不能”）判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为________（选填“串”或“并”）联．19.PM2.5是指大气中直径不大于2.5________的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康．某科研队伍成功研制出PM 2.5净化器，其原理如图所示．闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有吸引________的性质．20.如图电路中，若使L1、L2并联，则甲接________，乙接________表，丙接________表．21.“生活处处有物理，留心观察皆学问”下面三种情况你思考过吗？电动车右手的“调速”把手联动的电路元件实质是一个________；现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路中的________（填电路元件名称）．三、解答题22.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原四、实验探究题23.几个同学在做"测定小灯泡额定功率"的实验时，电源电压为6V，小灯泡的额定电压为3.8V，阻值约为10Ω。

第三章认识电路一、选择题(每题3分，共39分)1．摩擦起电是日常生活中常见的现象，在某些场所可能会引发安全事故。

如图1所示，下列是张贴在加油站中的安全标识，其中与摩擦起电有关的是( )图12．三个轻小通草球相互作用后静止时如图2所示，则下列分析正确的是( )A．甲球可能不带电B．乙球一定带电C．丙球一定不带电D．三个小球一定都带电图23．如图3所示，毛皮摩擦过的橡胶棒靠近细水流，细水流发生弯曲。

与此现象原理不同的是( )图3A．讲台座上落满粉笔灰B．衣服上滚动的毛刷将灰尘吸入刷内C．用久的电风扇叶片沾满灰尘D．汽车车身容易吸附灰尘4．小红发现教室里的一个开关可以同时控制两盏灯，图4中符合要求的电路图是( )图45．关于电流与电源，下列说法中正确的是( )A．规定正电荷定向移动的方向为电流方向B．只有电路断开时，电路中才能有电流C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流6．如图5所示的电路，下列说法正确的是( )图5A．电路中的电流方向是沿顺时针方向B．电路中的电流方向是沿逆时针方向C．电路中自由电子的运动方向是沿顺时针方向D．电源是把电能转化为其他形式的能的装置7．节日期间，大街小巷被各种彩灯装饰得焕然一新。

这些彩灯和路灯之间的连接方式是( ) A．串联B．并联C．可能串联，可能并联D．无法判定8．如图6所示，要使灯泡L1、L2组成串联电路，应( )A．闭合S2，断开S1B．断开S1和S2C．闭合S1和S2D．闭合S1，断开S2图69．如图7所示，要使两个灯泡并联，正确的连接方式是( )图7A．a与b相连B．c与d相连C．a与b相连，c与d相连D．a与b相连，b与c相连10．如图8所示电路中，下列操作能使两盏灯中都有电流通过的是( )A．只闭合开关S1B．只闭合开关S2和S3C．只闭合开关S2D．开关S1、S2、S3都闭合图811．如图9所示，闭合开关后，两盏灯均不亮，产生这一现象的原因不可能是( )图9A．L1短路B．L1断路C．开关接线柱接触不良D．L2断路12．图11中的电路图和图10所示的实物图相对应的是( )图10图1113．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图12中的电路符合要求的是( )图12二、填空题(每空2分，共28分)14．自然界中只存在两种电荷，一种是正电荷，另一种是________电荷。

教科版九年级物理上册第三章认识电路单元测试题第三章认识电路一、选择题(每题5分，共40分)1．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验可知梳子带的是负电荷。

下列说法中正确的是()A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷2．甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是() A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷3．如图1所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b 也带上了负电，下列说法正确的是()图1A．a上的一些电子转移到b上，瞬时电流方向为b→aB．b上的一些电子转移到a上，瞬时电流方向为a→bC．b上的一些电原子核转移到a上，瞬时电流方向为b→aD．a上的一些原子核转移到b上，瞬时电流方向为a→b4．如图2所示，箭头表示电荷的运动方向，下列说法正确的是()图2A．灯泡发光说明电路中有电流B．金属导线中发生定向移动的电荷是正电荷C．电源的上端是正极D．灯泡发光时，电源将电能转化为化学能5．如图4所示，与图3所示实物图对应一致的是()图3图46．如图5所示的电路中，下列说法不正确的是()图5A．只闭合开关S1，灯L2发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S3，两个灯泡并联7．如图6所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是()图6A．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响8．自动售票公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮(如图7所示)，装在车内的电铃就会响起，以提醒司机停车。

如图8所示的电路图中符合要求的是()图7图8二、填空题(每空3分，共42分)9．将塑料绳的一端扎紧，再将另一端撕成许多的细丝，用干燥的手从上向下捋几下，观察到如图9所示的现象，这是因为塑料丝带了________(选填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为____________，塑料丝带电的实质是________在物体间发生转移。

教科版初三物理上册第三章认识电路单元训练题选择题关于电现象，下列说法正确的是A. 摩擦起电是创造了新的电荷B. 与丝绸摩擦过的玻璃棒带正电是因为它得到了电子C. 只有正电荷定向移动才能形成电流D. 验电器的工作原理是同种电荷相互排斥【答案】D【解析】（1）摩擦起电的实质是电子从一个物体转移到另一个物体；（2）摩擦起电过程中，失去电子的物体带正电，得到电子的物体带负电；（3）电荷的定向移动形成电流，可以是正电荷、可以是负电荷，也可以是正负电荷同时移动形成的；（4）验电器是检验物体是否带电的仪器，工作原理是同种电荷相互排斥。

A、摩擦起电的实质是电荷的转移，并没有产生电荷，故A错误；B、用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，故B错误；C、正、负电荷的定向移动都可以形成电流，也可以正负电荷同时移动形成的，故C错误；D、验电器是根据同种电荷相互排斥的原理工作的，故D正确。

故选D。

选择题下列选项中的电路图与实物连接图相对应的是A. B. C. D.【答案】C【解析】根据实物图画出电路图的方法：理清电流的路径，可从电源正极开始，沿着电流的方向逐个寻找，直到电源负极；所画出的电路图中各元件的顺序应与实物图保持一致。

从实物图中可以看出，两只灯泡并联，开关控制一只灯泡L1，故C正确，ABD错误。

故选C。

选择题如图所示电路，下列说法正确的是（）A. 闭合开关S1、S3，断开开关S2时，灯L1、L2串联B. 闭合开关S2，断开开关Sl、S3时，灯L1、L2并联C. 闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D. 闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮【答案】D【解析】A、闭合开关S1、S3，断开开关S2时，电流从电源正极出发，分别经过两只灯泡回到负极，所以灯L1、L2并联，故A错误；B、闭合开关S2，断开开关Sl、S3时，电流从电源正极出发，依次经过两只灯泡回到负极，所以灯L1、L2串联，故B错误；C、闭合开关S1、S2，断开开关S3时，电流直接从电源正极出发回到负极，造成电源短路，灯泡都不能发光，故C错误；D、闭合开关S2、S3，断开开关S1时，L1被短路不能发光，只有L2亮，故D正确．选择题如图甲所示，A和B是两个相同的验电器，A带负电荷，B不带电。

第三章综合测试一、单项选择题（共20小题；共40分）1.在如图所示电路中，正确的是（）A.B.C.D.2.电视机的荧光屏表面经常有很多灰尘，其主要原因是（）A.荧光屏有吸附灰尘的能力B.屋子里灰尘的自然堆积C.电视机工作时，荧光屏表面温度较高D.电视机工作时，荧光屏表面有静电S闭3.为保障司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下面的开关1S断开），仪表盘上的指示灯L将亮起；若系上安全带时，安全带控合，若未系安全带（安全带控制开关2S闭合，指示灯L熄灭。

如图所示设计的四个电路图中最合理的是（）制开关2A.B.C.D.4.如图所示的电路中，开关S闭合后，两个灯泡属于串联的是（）A.B.C .D .5.甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（ ）A .甲、乙均带正电B .甲、乙均带负电C .乙带正电，甲一定带负电D .乙带正电，甲可能不带电6.如图所示的电路中，闭合开关后两盏灯都能发光的是（ ） A .B .C .D .7.甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较弱。

将它们相互摩擦后分开。

下列叙述中错误的是（ ） A .乙得到了电子带负电B .甲失去了电子带正电C .甲、乙靠近会相互吸引D .摩擦产生了电荷，使甲乙带电8.如图所示电路中，要使两灯并联，下列做法正确的是（ ）A .12S S 、断开，3S 闭合B .12S S 、闭合，3S 断开C .123S S S 、、闭合D .1S 断开，23S S 、闭合9.左边的粒子由右边的例子构成，下列选项中正确描述物质结构的是（ ） A .B .C .D .、间应接入下列物品中的（）10.如图所示，要使开关S闭合后小灯泡能够发光，在金属夹A BA.橡皮B.钢直尺C.塑料尺D.干燥的小木棍11.如图为一实物电路连接图，同学们画出的与其对应的电路图，其中正确的是（）A.B.C.D.、、金属球连接起来12.如图甲所示，验电器A带负电，B不带电。

第三章认识电路一、选择题1.在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（）A.梳头时，空气进入头发B.头发和梳子摩擦后，头发因带同种电荷而相互排斥C.梳子对头发有吸引作用D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2.如图所示，两个相同的验电器.d和5，.d带正电，5不带电，用带有绝缘柄的金属棒把4和5连接起来，发现T金属箔张角变小，万金属箔张开，下列说法正确的是（）A.金属箔张角变小，说明它失去电子B.金属棒中瞬间电流的方向从流向C.正电荷从A向B定向移动，形成瞬间电流D.金属箔张开，说明B金属箔带上正电荷3.下列电路图中，正确的是（）4.由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮。

当开关断开时，下列说法正确的是（）A.如果两灯都亮，则两灯一定是串联B.如果两灯都不亮，则两灯一定是并联C.如果只有一个灯亮，则两灯一定是串联D.如果只有一个灯亮，则两灯一定是并联5.在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（）6.小明用如图所示的电路探究串联电路的特点，接通电路，在电路中进行以下操卜列现象中不可能出作，现的是（）A.取下L1后，L2熄灭B.用一根导线接在L1两端，L2变亮C.用一根导线接在L1两端，L1熄灭D.再串联一只灯泡后，L1和L2均变亮7.实验课上四位同学连接的电路如图所示，他们中连接错误的是（）8.如图电路中，开关S闭合后，电源被短路的是（）塑料丝带电的实质是 在物体间转移。

9 .如果一个验电器的两个金属箔片因带电张开，则这两个金属箔片一定（）10 .关于电路的知识，下列说法中正确的是（A.验电器的工作原理是异种电荷互相吸引B.电路中有电流一定是电子在发生定向移动 D.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的二、填空题11 .有些化纤布料衣服穿在身上很容易“上灰”（脏），这主要是化纤布料容易发生细小的灰尘造成的.轻小物体的性质，我们就说物体带电，或者说带电荷。
