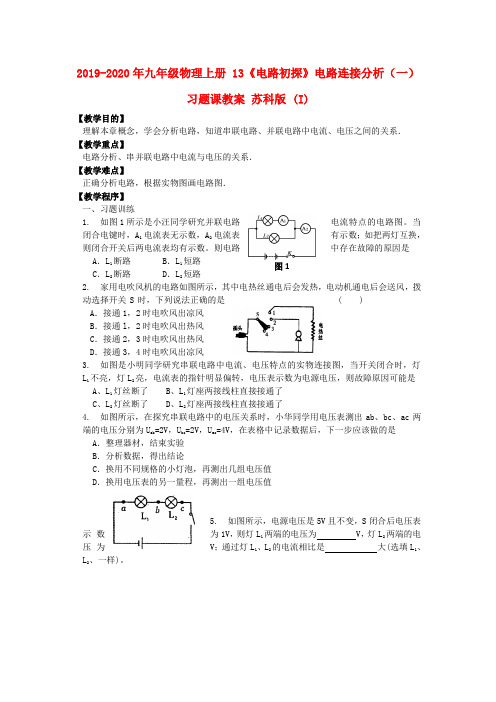

图12019-2020年九年级物理上册 13《电路初探》电路连接分析（一）习题课教案 苏科版 (I)【教学目的】理解本章概念，学会分析电路，知道串联电路、并联电路中电流、电压之间的关系．【教学重点】电路分析、串并联电路中电流与电压的关系．【教学难点】正确分析电路，根据实物图画电路图．【教学程序】一、习题训练1. 如图1所示是小汪同学研究并联电路电流特点的电路图。

当闭合电键时，A 1电流表无示数，A 2电流表有示数；如把两灯互换，则闭合开关后两电流表均有示数。

则电路中存在故障的原因是A ．L 1断路B ．L 1短路C ．L 2断路D ．L 2短路2. 家用电吹风机的电路如图所示，其中电热丝通电后会发热，电动机通电后会送风，拨动选择开关S 时，下列说法正确的是 ( )A ．接通1，2时电吹风出凉风B ．接通l ，2时电吹风出热风C ．接通2，3时电吹风出热风D ．接通3，4时电吹风出凉风3. 如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L 1不亮，灯L 2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是A 、L 1灯丝断了B 、L 1灯座两接线柱直接接通了C 、L 2灯丝断了D 、L 2灯座两接线柱直接接通了4. 如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab 、bc 、ac 两端的电压分别为U ab =2V ，U bc =2V ，U ac =4V ，在表格中记录数据后，下一步应该做的是A ．整理器材，结束实验B ．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电压值D ．换用电压表的另一量程，再测出一组电压值5. 如图所示，电源电压是5V 且不变，S 闭合后电压表示数为1V ，则灯L 1两端的电压为 V ，灯L 2两端的电压为 V ；通过灯L 1、L 2的电流相比是 大(选填L 1、L 2、一样)。

图16. 如图4的电路中，电流表测量的是A ．通过灯L 1的电流B ．通过灯L 2的电流C. 通过灯L 1和灯L 2的电流之和 D ．电源供给电路的总电流〖作业〗电路连接练习讲义*教后记*________________________________________________________________________________________________________________2019-2020年九年级物理上册 13《电路初探》电路连接分析（一）习题课教案 苏科版【教学目的】理解本章概念，学会分析电路，知道串联电路、并联电路中电流、电压之间的关系．【教学重点】电路分析、串并联电路中电流与电压的关系．【教学难点】正确分析电路，根据实物图画电路图．【教学程序】一、习题训练1. 如图1所示是小汪同学研究并联电路电流特点的电路图。

九年级上册第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

九年级物理上册 第十三章 电路初探专题练习（word 版一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在探究“并联电路干路电流与支路电流的关系”时：(1)如果有3个电阻123R R R 、、，对阻值的要求是：__________。

A 三个电阻的阻值都相等B ．三个电阻的阻值可以有两个相等C ．三个电阻的阻值都不相等(2)小明的实验记录如表格，请把第二次和第三次所用电阻填入表中：（________）(3)如果某次实验第一条支路电流大约0.5A ，第二条支路电流大约0.4A ，那么他在实验中所选择电流表的量程应该是________。

A ．始终用小量程测支路和干路电流B ．始终用大量程测支路和干路电流C ．用小量程测支路，用大量程测干路(4)如果在第3次时所用电流表发生故障，换了一块表，则_________。

A ．前两次的也不要了，全部重新测量B ．只把第3次数据重新测量【答案】C 1R 、3R ；2R 、3R C A【解析】【详解】(1)[1]实验为了得到普遍规律实验中使用三个电阻的阻值都不相等，故选C 。

(2)[2]由表可知，本实验电路只有两条支路，每次只能选择两个不同的电阻进行实验，所以第二次实验用电阻R 1和R 3，第三次实验用电阻R 2和R 3。

(3)[3]电流表的小量程为0～0.6A ，大量程为0～3A ，为了安全干路用大量程，为了精确支路用小量程，故选C 。

(4)[4]因每个电流表的误差不同，所以前两次的也不要了，全部重新测量，故选A 。

2．张峰有一个标准的电压表，它有0~3 V 和0~15 V 两个量程。

用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。

请你说出他出现错误的原因：_________________。

实际电压应是_____V。

他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。

把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处的电流I A B处的电流I B C处的电流I C10.100.120.2220.200.240.4430.400.480.88（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。

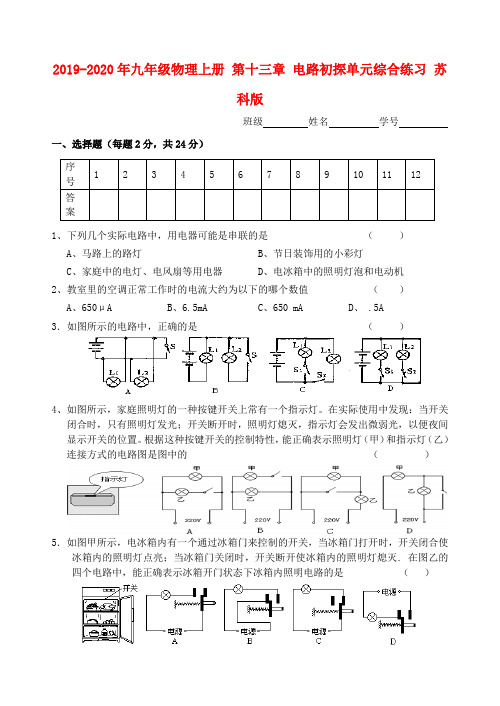

2019-2020年九年级物理上册第十三章电路初探单元综合练习苏科版班级姓名学号一、选择题（每题2分，共24分）1、下列几个实际电路中，用电器可能是串联的是（）A、马路上的路灯B、节日装饰用的小彩灯C、家庭中的电灯、电风扇等用电器D、电冰箱中的照明灯泡和电动机2、教室里的空调正常工作时的电流大约为以下的哪个数值（）A、650μAB、6.5mAC、650 mAD、 .5A3．如图所示的电路中，正确的是（）4、如图所示，家庭照明灯的一种按键开关上常有一个指示灯。

在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。

根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是图中的（）5．如图甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）6、一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图6所示的电路中，你认为符合上述要求的是（）7、如果想用电流表测量电路中通过灯泡L1电流，下列电路图中正确的是（）A、 B、 C、 D、8、小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。

当开关S由断开到闭合时，关于三个电表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变，V变大B、A1的示数变小，A2的示数变大，V变小C、A1的示数变大，A2的示数变小，V不变D、A1的示数不变，A2的示数变大，V不变9、在图所示的电路中，三个灯泡始终完好，当开关S闭合时（）A．L1、L3亮，L2不亮 B．L1亮，L2、L3不亮C．L1、L2、L3都不亮 D．L1、L2、L3都亮10、如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值11．如图所示，当开关S闭合后，灯L1和L2均正常发光，某时刻，两灯同时熄灭，电压表示数明显增大，出现这一现象的原因可能是A．L1发生短路 B．L2发生短路C．L1的灯丝烧断 D．L2的灯丝烧断12．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2=U1+U3，I1=I2 B．U2=U1=U3，I1=I2C ．U 1+U 2=U 3，I 1<I 2D ．U 2=U 1+U 3，I 1>I 2二、填空题（每空1分，共27分）13、一节普通干电池的电压为______V ，我国家庭照明电路的电压为 V ；干电池的正极是________。

九年级上册物理第十三章电路初探专题练习（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

2019-2020年九年级物理《第十三章电路初探》教案【教学目的】1、知道知道常见的家用电器的用途及工作原理．2、知道电源的分类及工作原理．3、知道电路的基本组成及各组成部分的作用．4、知道常用电器件的符号，会用这些符号画出简单的电路图；5、知道什么是通路、开路、短路，了解电源短路的危害．【教学重点】电路的组成及各组成部分的作用、会画简单的电路图．【教学难点】根据要求画出电路图．【教具】干电池两节（配电池夹），小电灯、电铃、开关、手电筒各一只，导线若干．【教学程序】〖引入新课〗你家里有哪些家用电器？它们的作用是什么？〖新授〗一、电路：1、定义：用导线把电源、用电器和开关连接起来的电流的路径．2、电路各元件的作用：①电源：是提供电能的装置，维持电路中有持续的电流，工作时将其他形式的能转化为电能；②用电器：用电来工作的设备，工作时将电能转化为其他形式的能；③开关：控制电路和接通和断开；④导线：是电荷定向移动的通道．3、通路、断路和短路①通路：接通的电路②断路：断开的电路（又称开路）③短路：用导线直接连在电源的两端或用电器两端的电路二、电路图1、各电路元件符号2、电路图：用符号表示电路连接的图※活动：怎样使一个小电灯亮起来（P60）3、①示范画出13－4的电路图②变换元件的位置，画出电路图4、电路图的优点：简单，方便，电路连接情况容易辨认画电路图的要求：元件位置安排要适当，分布要均匀，元件不要画在拐角处；整个电路图最好呈长方形，有棱有角，导线横平竖直。

〖小结〗电路的组成及电路元件符号；通路、开路和短路；电路图〖练习〗1.最简单的电路是由提供电能的_________、消耗电能的_________、输送电能的_________和控制电路通断的_______组成．2.用导线把_____、_____、_____连接起来组成的_______叫电路，其中电源的作用是______，用电器是利用_______来工作的设备，导线的作用是________，它是_______通道，开关的作用是控制______.3.电路接通时，有电流从电源的______极流出，经过______流回到______极，接通的电路叫做_______路，电路断开时，电路中______电流，此时电路叫做_______4.要想得到持续的电流，电路中必须有，而且电路中还必须是。

九年级上册物理第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：(1)闭合开关后，LED小灯泡果真被点亮了。

此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能；(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。

由此可知，该土豆电池的正极是________片；(3)为了验证土豆电池的正负极，他们还可以选用下列实验仪器中的_______（填字母代号）进行判断；A．小灯泡 B．电压表 C．电阻极板铜片和铝片间的电压/V铜片和锌片间的电压/V果蔬材料种类西红柿0.470.93苹果0.550.96柠檬0.620.99(4)根据获得的知识，瑞瑞和欢欢又找来了更多物品进行创新实验。

在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，测量两块极板之间的电压，结果如上表中数据及相关条件可知：果蔬电池的电压与________和________有关。

【答案】电源化学铜 B 果蔬种类极板材料【解析】【分析】【详解】(1)[1][2]闭合开关后，土豆消耗化学能，产生电能，使LED小灯泡被点亮，所以土豆相当于电路中的电源，该装置实现的能量转化是化学能转化为电能。

(2)[3]铜片和锌片在电解质的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流，因为电流方向与电子定向移动方向相反，则电流方向是由铜片流向锌片，而电流是从电源正极流出，所以该土豆电池的正极是铜片。

(3)[4]当土豆电池可以作为电源时，接上电压表，其指针会发生偏转，故据此能判断该电池是否有电压，当电压表正向偏转时，与电压表正接线柱相连的是正极，而灯泡和电阻不能判断出电池的正负极。

九年级物理上册第十三章 电路初探（篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

苏科版初中物理九年级上册第十三章《电路初探》课时练及参考答案苏科版初中物理九年级上册第十三章 电路初探课时练第1课时 初识家用电器和电路课堂巩固1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 ． 2．不论电路是简单的还是复杂的，组成电路总离不开 、 、和 这四种元件．在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 ． 3．用符号表示电路连接情况的图叫做 ．4．干电池和蓄电池都是利用 变化来供电的．从能量转化角度，它们工作时把 能转化为 能，蓄电池充电时把 能转化为 能．5．电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．6．要想电路中得到持续的电流，必须满足两个条件；第一， ；第二， ．7．下列符号中不属于用电器的是 （ ）8．画出下列元件的电路符号：① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线 ⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线 9．绝不允许用电线把电源的两极直接连接起来，是因为（ ） A ．有触电的危险 B ．电路中没有电流 C ．电流太小会损坏电源 D ．电流太大会损坏电源 10．如图1，在开关和小灯泡之间连接两个金属夹A 和B ，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（ ）A ．硬币和橡皮B ．硬币和铅笔芯C ．橡皮和塑料尺D ．铅笔芯和塑料尺 课后提升MA B C D图111．在图2的四个电路图中，开关S 闭合后，能使小灯泡L 1和L 2都正常发光的图是 （ ） 12．指出下列电路图的错误：① ② ③ 13．请画出如图3的实物电路的电路图．14．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．第2课时 电路连接的基本方式课堂巩固1．把电路的元件 的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流 通过另一个元件；把电路的元件的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流 通过另一个元件．2．连接电路时，要按照一定 进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是 的，这样可L 1L 2S L 1L 2 SL 1L 2SL 1L 2SB ．C ．D ．图2图3图4防止电路接错，使电源因 而烧毁．3．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ） A ．串联的 B ．并联的C ． 可能是串联的，也可能是并联的D ．不能确定是何种连接方式4．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ） A ．串联的 B ．可能是串联也可能是并联的C ．并联的D ．电灯与插座间是串联的，其它用电器是并联的 5．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）6．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a 中L 1、L 2是 联，S 控制图1b 中L 1、L 2是 联，S 1控制 ，S 2控制 图1c 中L 1、L 2是 联，S 1控制 ，S 2控制 课后提升7．根据图2实物，在右图线框内画出对应的电路图．8．如图3所示的电路，这时灯L 1 ，灯L 2 ．（填“不发光”或“发光”）灯L 1和L 2是 联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．图1bL 1L 2S 1S 2图1cL 1L 2S 1S 2图1a SL 2L 1L 1L 2S图29．如图4所示的某段电路中，A 、B 、C 、D 、E 是四个接线柱．A 接电源的负极，E 接电源的正极．（1）用导线连接A 、B ，则电流通过灯 ，它们是 联的；（2）用导线只连接C 、D ，则电流通过灯 ，它们是 联的． 10．按图5所示的电路，在右画线框内出相应的电路图．第3课时电流和电流表的使用（一）课堂巩固1．电流通过导体时会产生多种效应， 我们可以根据产生的效应来判断 的大小．电流通过灯泡时，灯丝变热而发光，这是电流的 效应． 2．电流表的使用规则是：（1）电流表应与被测电路 联；（2）连接电流表时，应让电流从 接线柱流进，从 接线柱流出； （3）被电路中的电流不要超过电流表的 ；（4）绝不允许不经过用电器而把电流表直接连到 上．否则，会因 过大，而损坏 ．3．测量电流时，在不能预先估计被测电流大小的情况下，要先用 法来确定电流表的量程．具体做法是：先选用 量程把表的一个接线柱接入电路，再拿电路的一个线头 电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用2图33E 图4图5量程进行测量．4．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是的．（填“相等”或“不相等”）5．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4～0．5A，所用的电流表有“-、“0．6A”、“3A”三个接线柱，测量时应把和两接线柱接入电路，这样测得的结果较为准确．6．理论和实验都证明：串联电路中电流的特点是；并联电路中的电流的特点是．7．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则（）A．I1 > I B．I2 > IC．I1 + I2 > I D．I = I1 + I28．下列说法中正确的是（）A．串联电路中的各处电流是不变的B．串联电路的各处的电流也可能会不等C．并联电路中干路中的电流一定大于任一支路中的电流D．并联电路中各支路中的电流一定相等9．有关电路中的电流正确的说法是（）A．电流从正极流出时最大，回到负极时最小B．用电器工作时会消耗电流，从而使电流减小C．在并联电路中，干路上的电流比任一支路上的电流都大D．在串联电路中，流过用电器的电流比流过导线的电流大课后提升10．下列说中正确的是（）A．串联电路中的各处电流是不变的B．串联电路的各处的电流也可能会不等C．并联电路中干路中的电流一定大于任一支路中的电流D．并联电路中各支路中的电流一定相等11．下列家用电器，在正常工作时，哪一种通过的电流最大?（）A．电视机B．普通日光灯C．家用电风扇D．家用电熨斗12．用某电源供电，当电源的放电电流为5A时，可持续放电150s，若希望持续放电375s，则放电电流应为（）A．1A B．2A C．3A D．4A13．根据图1各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向．图114．如图2所示的电路中，电流表A1测的是电流，A 2测的是的电流．15．图3所示的电路中，电流表A1测的是的电流，A2测的是的电流．16．读出如图4所示的电流表的示数：甲表的示数，若改接另一量程则示数是；乙表的示数，若改接另一量程则示数是．第4课时电流和电流表的使用（二）课堂巩固1．关于电流表的使用，下列说法中不正确的是（）A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（）A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确3．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）A．电灯L1被短路B．电灯L2被短路C．有一盏灯的灯丝断了D．电流表正负接线柱接反了4．如图1所示，当开关S闭合时，将发生的现象是（）A．灯可能被烧坏B．电流表可能被烧坏C．灯和电流表都可能被烧坏D．不发生任何事故5．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则（）A．通过L1的电流大B．通过L2的电流大C．通过两灯的电流一样大D．无法判断6．在图2所示的几种电路中，电流表只测L2电流的是（）图2 图3 图4图1图27．图3中闭合开关，电流表A 2的示数是0．25A ，则A 1的示数是 A ．若将A 1接到a 处，它的示数应是 A ．8．图4中，闭合开关，若在电路a 、b 两处接入电流表，其读数分别是2．3A ，1．6A ，则电流表接在C 处时，其读数应为 A ．9．如图5所示的电路，电流表A 1与A 2的指针的位置如图6所示，电流表A 1使用的量程是 ，读数是 A ，电流表A 2使用的量程是 ，读数是 A ．通过L 2的电流是 A ． 课后提升10．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L 1和L 2并联，用电流表测出L 2中的电流（约1．2A ），S 作总开关．11．(1)根据电路图8，请用笔线把图9中的实物连成电路；(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．12．在“用电流表测电流”的实验中，某同学连接的电路如图10所示．(1)闭合开关，观察到灯泡L 1和L 2的发光情况是__ ．图8图9图3图4图5图6图7(2)针对上述的现象，该电路存在的问题是_____________．第5课时电压和电压表的使用课堂巩固1．做实验时需要6V的电源，则要用节干电池串联，或用节蓄电池串联才行．2．学校实验室的电压表的三个接线柱标有“-”“3”“15”，实验时，若把“-”“15”两个接线柱接入电路，则表盘上的每个大格表示V，每个小格表示V；若把“-”“3”两个接线柱接入电路，则表盘上每个大格表示V，每个小格表示V．3．用电压表测电压时，在不能预先估计被测电压的情况下，可用法来确定量程．使用这种方法时应先从量程进行．4．电压表与电流表的用法有一定的区别．电压表在连入电路时应与被测电路联；而电流表则应与被测电路联．电压表可以与并联，这样可测电源的电压，而电流表不许．5．电表的读数要做到“两看清”．请完成图1中甲、乙两表的读数．甲图：量程；分度值；读数．乙图：量程；分度值；读数．6．读出图2所示的甲、乙两电压表的示数：甲表示数；若接的是另一量程，则示数为．乙表示数；若接的是另一量程，则示数为．7．用图2所示电压表测电压前先用大量程进行试触( )．A．如果指针示数大于15V，则需要调换接线柱重新试触B．如果指针示数在3V与15V之间则需要换量程图10图2图1图3 图4C ．如果指针示数小于3V ，则需要换量程8．如图3的电路中，闭合开关，电压表V 1的示数为6V ，电压表V 2的示数为3.4V ．那么下列说法中不正确的是 ( )． A ． 可知电源电压为6V B ．可知L 1两端电压为2．6VC ．将电压表V 2换成电流表，则L 1亮，L 2不亮D ．将电压表V 2换成电流表，则L 1与L 2并联，电流表测干路上的电流 9．在如图4所示的电路中，闭合开关S 后 ( )． A ．电压表的示数为电源电压 B ．电流表的示数特别大 C ．小灯泡正常发光 D ．电流表、电压表都被烧坏 课后提升10．在图5中，能测出灯L 1两端电压的正确电路图是( )． 11．如图6所示的电路中，当开关S 合上时，电压表测的是( )．A ．灯L 2两端电压B ．电源的电压C ．灯L l 两端的电压D ．灯L 2和电源两端的电压12．有一个同学在测量电压时用的是0～3V 的量程，但记录的读数却是6．5V ，则该同学实际测的电压值是 ( )． A ．5V B ．2．5V C ．1．3V D ．11．5V 13．在图7和图8中，分别按电路图连接电路．11．电灯L 1与L 2串联，用电流表测L 1中的电流，用电压表测L 2两端的电压，请在虚线框内画出电路图．第6课时 创新习题课（一）课堂巩固1．关于如图1所示的电表的下列说法中，不正确．．．的是 （ ）图7图8图 5图6A ．它是一个电压表B ．它的示数一定是1．7VC ．它的示数可能是8．5VD ．它有一个负接线柱和两个正接线柱2．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图2．若开关闭合其后果是 （ ） A ．两表都会被烧坏 B ．两表都不会被烧坏C ．电压表不会被烧坏,且示数正常D ．电压表不会被烧坏,电流表可能被烧坏3．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是 （ ）4．如图4是某同学做实验时的电路图．闭合开关S 后，发现灯泡L 1、L 2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ） A ．电源正极与a 之间断路 B ．a 、L 1、b 之间断路 C ．b 、L 2、c 之间断路 D ．c 与电源负极之间断路5．在图5所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)．闭合开关S ．灯L 1与L 2串联，电路中是电流表．图1V A图2220V220V220V220VA BC D光控声控 声控 光控光控声控光控声控图3图4图5图6课后提升6．在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为．7．请你仔细观察如图6所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路．（1）在图中只加一根导线，使实物电中成为并联电路．（2）在图中只改动一根导线的一端，使实物电路成为串联电路．要求：在被改动的导线上画“×”，然后画出改动的导线．8．物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”． 小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的深度有关”． 为了验证猜想是否正确，他们找来了电压表，连成了如图7所示的电路． （1）请你选择其中一个猜想，并提出验证的方法：（2）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：________________________________．第7课时 综合实践活动课堂巩固1．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图1中的虚线表示房间的墙壁）（ ）2．现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线．利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内．并按设计电路将实物连接图7图1好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人．（在开关处标明所在的位置）3．按要求设计电路，在3中画出电路图． 要求：开关S 1、S 2都闭合，电动机转，电铃响；只闭合开关S 1，电动机不转，电铃响；只闭合开关S 2，电铃不响，电动机不转．1. 实验室有两盏电灯、一个电铃，它们分别接在同一个电池组上，恰好正常工作，另有开关两只，导线若干．请在图4中画出电路图．要求：只按开关S 1，灯与电铃均无电流；只按下开关S 2电铃响，灯一盏也不亮；同时按下S 1和S 2，电铃响，两灯均正常发光．5．如图5为一封闭的控制盒，a 、b 、c 为三个接线柱，M 、N 分别是电灯和电铃，现用导线连接a 、b 时，灯亮铃不响；用导线连接b 、c 时，铃响灯不亮；用导线连接a ，c 时，灯不亮铃不响，试在虚框内画出此电路图．图3图4图2图5图6课后提升6．给你下列器材：一个低压电池组，一只小灯泡，一只开关，一只电铃和若干细导线，请你设计一自动放养奶牛的装置图．要求：用导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，使放牛的人能及时发现．将电路图画在图6的虚框内．7．小明在“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉他是一个小灯泡坏了．请你帮助小明，在图7所示的实验器材中任选一种，连入电路，检测出哪只灯泡坏了，请按下面表格的要求填入检测实验的内容．选用器材 检测电路图现象及结论第8课时 创新习题课（二）课堂巩固1．图1所示是某同学测量灯泡两端的电流和电压时出现的一些情况如下： （1）V 表的指针反向偏转； （2）A 1的指针偏转角度太大； （3）A 2的指针偏转角度太小．根据上述现象，请你帮助这位找一找原因，以便于掌握电表的使用知识，为学好电学知识打好坚实的基础．（1）中的原因是 ． （2）中的原因是 ． （3）中的原因是 ．2．有一只蓄电池的正、负极标志已模糊不清，但仍能正常向外供电，某同学用电压表来判别它的正负极，其方法是：将电压表与蓄电池进行_________，观察电压表指针偏转方向，若指针向反方向偏转，则与电压表正接线柱相连的一端是蓄电池的________极；请再另外设计一种方法判别它的正负极： ．图7图13．电学课中，老师曾讲过“水果电池”，激发了某同学对苹果导电性能的探究： （1）你认为苹果的导电性能可能与苹果的哪些因素有关?你的猜想是：（2）下表是该同学用伏安法，在一定电压下研究苹果的形状、甜度和通过的电流的实验数据：苹果1(一般甜)苹果2(较甜) 苹果3(很甜) 完整 100μA 200μA 300μA 削了皮 100μA 200μA 300μA 切掉一部分100μA200μA300μA根据上述表格信息，把能得出的探究结论写出两条填在横线上． 结论一： ； 结论二：4．请利用图2所给的开关、灯泡与电熨斗连成一个电路．要求：电熨斗通电后，开关处于闭合状态的工作温度高于开关处于断开状态的工作温度． 课后提升5．在如图3所示的电路中，已知电流表A 的读数是3A ，流过L 1的电流是流过L 2的电流的2倍．求：（1） 电流过L 1、L 2的电流分别是多大？（2）两表分别应取多大的量程？6．如图6所示，回答下列问题：（1）V 1、V 2分别测量的是哪个灯泡的电压？（2）若V 1的读数是2V ，V 2的读数是6V ，则电源电压是多少V ？（3）两表应分别接什么量程的接线柱？7．如图5甲所示，用电流表测电流． （1）若将线头M 、N 都接到电流表为“0．6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？图2图4 图3（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？苏科版初中物理九年级上册第十三章《电路初探》课时练参考答案第1课时初识家用电器和电路1．用电器2．电源开关导线用电器电源用电器导线开关3．电路图4．化学化学电电化学5．通路断路短路6．要有电源电路必须是通路7．B 8．略9．D10．B 11．D 12．无电源电池连接错误闭合开关将短路13．略14．略第2课时电路连接的基本方式1．逐个顺次连接起来一定并列连接起来不2．顺序断开3．B 4．C 5．C 6．图略串L1L27．略8．发光发光并图略9．L1、L3并L1L2并10．略第3课时电流和电流表的使用（一）1．电流热2．串正负量程电源两极电流电源3．试触大试触小4．相等5．- 0.6A 6．串联电路中各处电流相等并联电路中干路中的电流等于各支路电流之和7．D 8．C 9．C10．C 11．D 12．B 13．略14．干路15．干路L216．1.7A 0.34A 0.46A 2.3A第4课时电流和电流表的使用（二）1．B 2．D 3．C 4．B 5．C 6．B 7．0.25 0.258.0.7 9．0～3A 0.7 0～0.6 0.24 0.46 10．略11．略12．L1不发光，L2发光短路第5课时电压和电压表的使用1. 4 3 2．5 0.5 1 0.1 3．试触大4．并串电源把接线柱直接接到电源两极上5．0～0.6A 0.02A 0.5A 0～15V 0.5V 4V 6．1.4V 7V 9V 1.8V 7．C 8．D 9．A 10．D 11．C 12．C 13．图略14．图略第6课时创新习题课（一）1．B 2．D 3．D 4．C 5．2 6．串联7．略8．略第7课时综合实践活动1．C 2～6．图略7．每一种器材都可以检测第8课时创新习题课（二）1．正负接线柱接反电流较大，但量程偏小电流较小，但量程偏大2．负用电流表与一个电阻串联后进行试触，从指针的偏转方向上判断3．（1）大小、甜度、是否有皮（2）苹果导电性能与甜度有关，甜度越大，导电性能越好；苹果导电性能与苹果是否完整无关4．图略5．（1）2A 1A （2）都应选择0～3A的量程6．（1）V1测量L2的电压V2测量L1的电压（2）8V （3）V1量程0～3V V2量程0～15V7．（1）L10.5A （2）N接“-”接线柱，M接“3”接线柱0.9A L20.4A。

第2节电路的组成和连接方式精选练习一．夯实基础1．如图所示的四个电路中，属于并联电路的是（）【答案】C【解析】A．选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，故A不符合题意；B．选项图中三盏灯泡是串联的，故B不符合题意；C．选项三盏灯泡的两端分别连在一起，它们是并联在一起的，故C符合题意；D．选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，故D不符合题意。

故选C。

2．如图所示的四个电路图中，开关S闭合后，电源可能被损坏的电路是（）【答案】C【解析】C选项开关闭合后，导线将电源两极直接连在一起，即电源短路，故会损坏电源；D选项开关闭合后，L1被短路，电路为L2的基本电路。

故选C。

3．如图，为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的电路图是（）【答案】B【解析】A．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；B．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故B符合题意；C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故C不符合题意；D．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意。

故选B。
