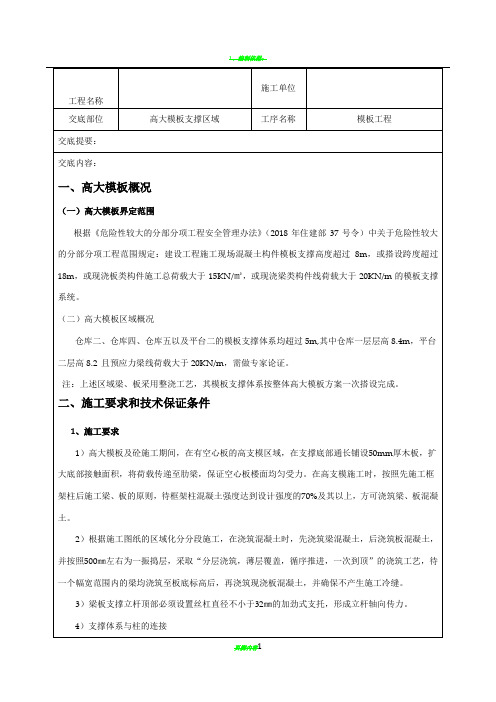

施工单位工程名称交底部位高大模板支撑区域工序名称模板工程交底提要:2、支撑体系搭设方法钢管扣件式模板支架立杆间距为900*900,步距为1500mm.盘扣式钢管模板支架立杆间距为900*900,步距为1200mm.(1)立杆设置按支撑体系平面布置图弹测立杆位置纵横坐标方格网,在坐标交汇处中心搭设立杆。
先搭设外围四周立杆、扫地杆和临时固定水平杆,然后拉线设置其他立杆。

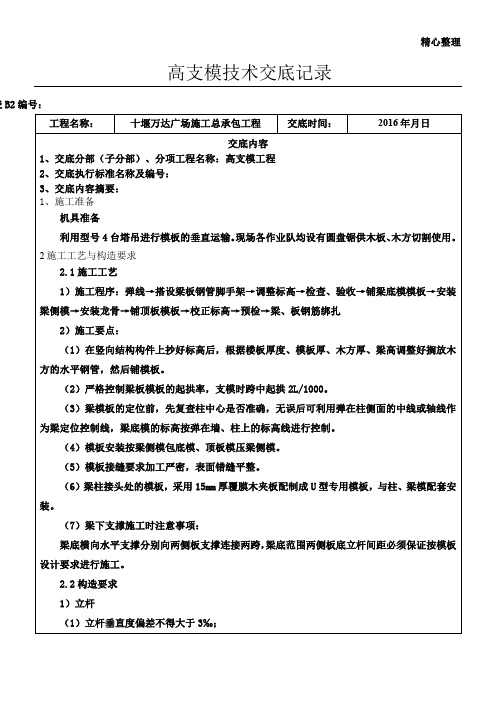

立杆全高垂直度按≤50mm控制。
(2)水平杆搭设立杆验收合格后,在立杆上按设计步距弹出水平杆竖向间距位置线,满设双向水平杆。
外围水平杆设于立杆内侧,其余分别对称设于立杆同侧,以便斜杆、剪刀撑的搭设。
在己浇框架柱部位,将水平杆与之做可靠连接,以提高支架体系抗侧移能力和整体刚度。
在存在高低差的地方,高出的底部扫地杆要延伸到低处三跨,做可靠连接。
(3)竖向剪刀撑搭设必须按支撑体系施工平面布置图要求,在支撑系统外围四周、每个框架柱之间纵横中部搭设竖向连续剪刀撑(详见梁板模板施工平面布置图),与地面的夹角和形式必须符合设计要求。
(4)水平加强层设置当层高在8~20m时,在最顶步距两水平拉杆中间加设一道水平拉杆;当层高大于20m时,在最顶两步距水平拉杆中间分别增加一道水平拉杆,以防止顶步立杆发生失稳变形而导致的体系破坏。
施工单位工程名称交底部位高大模板支撑区域工序名称模板工程交底提要:不大于5M6经纬仪或吊线、钢尺检查大于5M8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺检查注:检查轴线位置时,应沿纵、横两个方向量测,并取其中的较大值。
五、支撑体系搭设施工技术措施(1)投点放线采用经纬仪测设框架梁轴线,并以此线为基准线,拉线确定支撑体系立杆位置坐标网。
(2)剪刀撑设置按施工工艺流程施工模板支撑体系时,应按设计图示的剪刀撑位置、夹角和形式布设。
(3)立杆搭设1)、立杆接长严禁搭接,必须采用对接扣件连接,相邻两立杆的对接接头不得在同步内,且对接接头沿竖向错开的距离不宜小于500mm,各接头中心距主节点不宜大于步距的1/3(如下图所示)。

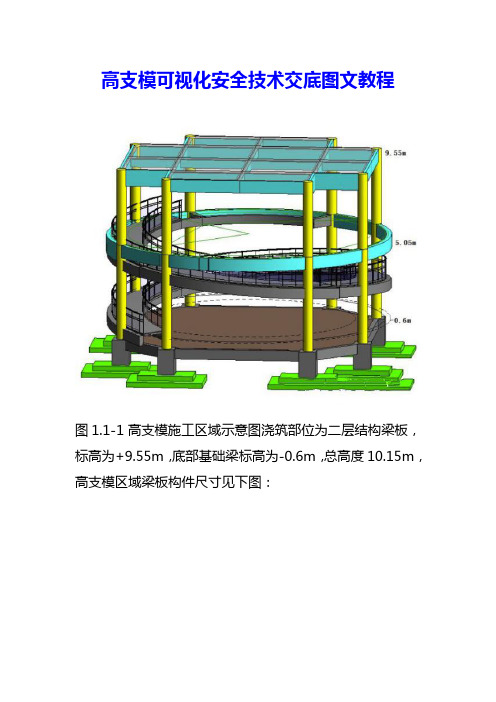

高支模可视化安全技术交底图文教程图1.1-1高支模施工区域示意图浇筑部位为二层结构梁板,标高为+9.55m,底部基础梁标高为-0.6m,总高度10.15m,高支模区域梁板构件尺寸见下图:高支模架体支撑体系落在100mm厚C15混凝土垫层上,要求底部回填土压实系数满足图纸要求且回填土分层夯实,承载力在120kpa以上。
1.2高支模施工重点和难点分析及应对措施1.2.1高支模区域面层高多、构件种类多。
解决措施:施工方案编制须全面、详细,验算准确,施工方案必须通过专家论证后实施。
1.2.2现场技术人员、操作工人对方案掌握程度不足。
解决措施:方案论证完毕后,首先要对技术人员进行详细的方案交底,另对操作工人进行直观、简单、明确的技术交底。
1.2.3施工过程中未按照交底进行施工,验收无法达到施工要求。
解决措施:高支模施工过程中,施工技术人员须进行旁站监督,过程中及时纠正错误,保证施工完成后一次验收通过。
1.2.4使用材料无法满足方案要求,造成安全隐患。

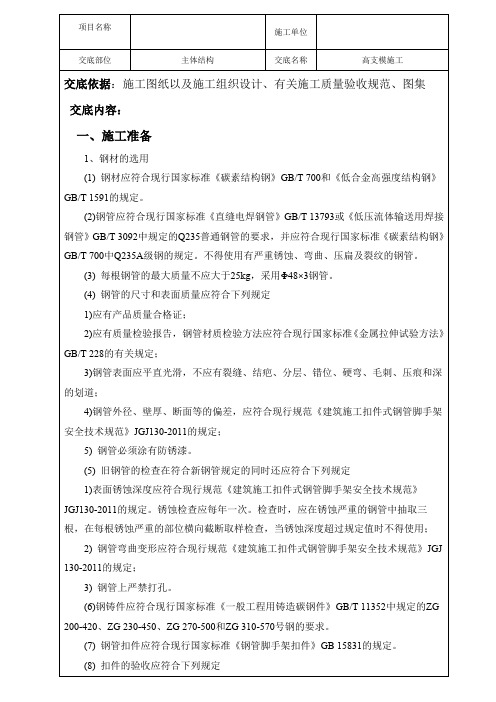

解决措施:所有高支模区域使用材料,包括钢管、扣件、顶丝、底座、脚手板、模板、木方等材料进场必须验收按照方案标准进行联合验收,验收合格后方可使用。
1.3施工平面设置A2#楼位于场区东北角,东临白塔二南街,在高支模施工阶段,在施工区域南侧设置钢筋加工棚及木工加工棚,四周设置满足汽车泵、罐车运行的临时道路,在A2#楼西北角配备一级箱以满足塔吊、加工区及施工过程中的合理用电,场区四周设置临水管线以满足模板湿润、混凝土养护的需求。
1.3-1施工平面布置图1.4施工要求和技术保证措施1.4.1技术管理要求1.4.1.1熟悉施工图纸,组织项目人员认真学习相关的规范、规程或规定,并由技术部编制切实可行的施工方案,在施工的过程中做到有据可依。
1.4.1.2操作工人进场必须进行三级安全教育和相应考核,经考核合格后办理资格证方可上岗操作,且每月月初应会同工程施工人员及项目经理部管理人员参加经理部组织的安全培训。
