浅析智能建筑中综合布线系统的设计要素

建筑智能化网络综合布线系统解决方案一、内容综述随着科技的飞速发展，智能化建筑已经成为现代城市建设的必然趋势。

在这样的背景下，建筑智能化网络综合布线系统成为了智能化建筑的核心组成部分。

那么什么是建筑智能化网络综合布线系统呢？简单来说它就像是建筑的“神经系统”，负责连接建筑内外的各种设备和系统，确保信息能够高效、准确地传输。

今天我们就来聊一聊关于这个“神经系统”的解决方案。

这个解决方案啊，其实是为了让我们的建筑更聪明、更高效。

现在的建筑越来越复杂，功能也越来越多，如果没有一个好的布线系统，那各种设备之间就容易“打架”，信息传输也会变得很慢。

所以我们就需要这个解决方案来帮我们理顺这个“神经系统”，让它能够更好地工作。

这个解决方案就是为了让我们的建筑变得更智能、更高效。

它可以让我们省下很多时间和精力，让我们能够更好地享受生活。

那么接下来我们就详细了解一下这个解决方案的具体内容吧！1. 智能化建筑的发展趋势近年来智能化建筑成为了一种发展趋势，越来越多的人开始认识到智能化带来的便捷与高效。

随着科技的进步和人们生活水平的提高，智能化建筑不再是遥不可及的梦想，而是逐渐走进了我们的日常生活。

我们可以看到，无论是城市还是乡村，无论是商业中心还是居民小区，智能化建筑的影子随处可见。

人们越来越依赖智能化的设施和服务，这也促使着建筑行业不断推陈出新，朝着智能化的方向发展。

可以说智能化建筑已经成为了当代社会不可或缺的一部分，它不仅提升了我们的生活质量，也为社会的发展进步做出了重要贡献。

接下来我们将深入探讨智能化建筑网络综合布线系统的解决方案，为智能化建筑的发展助力。

2. 网络综合布线系统在智能化建筑中的重要性网络综合布线系统在智能化建筑中的重要性不言而喻，在这个信息化、数字化的时代，建筑不再仅仅是砖瓦水泥的堆砌，更是智能科技的融合。

网络综合布线系统就像是智能化建筑的“神经系统”，负责传递和处理各种信息，让建筑“活”起来。

无论是智能照明、安防监控，还是楼宇自动化管理，都需要一个高效、稳定的网络布线系统来支撑。

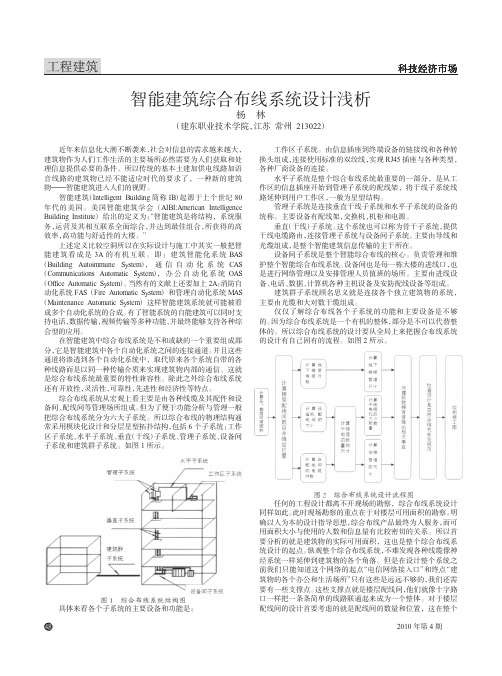

智能建筑综合布线系统设计浅析随着智能建筑不断进入人们的视野，综合布线系统不断发展成为智能建筑中不可或缺的重要组成部分，它是智能建筑中各个自动化系统之间的连接通道。

并且这些通道将渗透到各个自动化系统中，取代原来各个系统自带的各种线路而是以同一种传输介质来实现建筑物内部的通信。

这就是综合布线系统最重要的特性兼容性。

除此之外综合布线系统还有很多优点，使得其在智能建筑中得到广泛运用。

1综合布线系统概述综合布线系统是建筑物或建筑群内的传输网络。

它既使电话交换系统和数据通信系统以及其他信息管理系统彼此相连，又使这些设备与外部通信网络连接。

综合布线系统包括建筑物到外部网络或线路上的连接点与工作区的语音或数据终端之间的所有电缆、光缆及相关的布线部件。

综合布线系统采用开放式星型网络拓扑结构，其中每个分支子系统都是相对独立的单元，对每个分支系统的改动都不影响其他子系统。

只要改变结点连接，就可以使网络在星型、总线型、环型等各种类型间转换。

综合布线系统主要支持语音、数据、图像、多媒体业务等信息传递的应用。

2综合布线系统的组成综合布线系统通常由工作区子系统、配线子系统、干线子系统、建筑群子系统、电信间、设备间和进线间组成。

（1）工作区子系统。

工作区子系统是需要设置终端设备的独立区域，由信息插座到终端设备的连接线和各种转换适配器组成。

其连接使用标准的双绞线，实现RJ一45插座与各种类型设备的连接。

（2）配线子系统。

配线子系统用于实现信息插座和电信问配线设备问的连接，由信息插座、配线电缆或光缆、配线设备、设备缆线、跳线等组成。

该子系统语音、数据均采用4对对绞线缆，标准长度<100m，且工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于10m。

当大于10m时，水平缆线长度（90m）应适当减少。

（3）干线子系统。

干线子系统由配线设备、干线电缆或光缆、设备缆线、跳线等组成。

（4）建筑群子系统。

建筑群子系统由配线设备、建筑物之间的干线电缆或光缆、设备缆线、跳线组成。

科技经济市场近年来信息化大潮不断袭来，社会对信息的需求越来越大，建筑物作为人们工作生活的主要场所必然需要为人们获取和处理信息提供必要的条件。

所以传统的基本土建加供电线路加语音线路的建筑物已经不能适应时代的要求了，一种新的建筑物———智能建筑进入人们的视野。

智能建筑（Intelligent Building简称IB）起源于上个世纪80年代的美国。

美国智能建筑学会（AIBI:American Intelligence Building Institute）给出的定义为：“智能建筑是将结构，系统服务，运营及其相互联系全面综合，并达到最佳组合，所获得的高效率，高功能与舒适性的大楼。

”上述定义比较空洞所以在实际设计与施工中其实一般把智能建筑看成是3A的有机互联。

即：建筑智能化系统BAS （Building Autoimmune System），通信自动化系统CAS （Communications Automatic System），办公自动化系统OAS （Office Automatic System）。

当然有的文献上还要加上2A：消防自动化系统FAS（Fire Automatic System）和管理自动化系统M AS （M aintenance Automatic System）这样智能建筑系统就可能被看成多个自动化系统的合成。

有了智能系统的自能建筑可以同时支持电话，数据传输，视频传输等多种功能，并最终能够支持各种综合型的应用。

在智能建筑中综合布线系统是不和或缺的一个重要组成部分，它是智能建筑中各个自动化系统之间的连接通道。

并且这些通道将渗透到各个自动化系统中，取代原来各个系统自带的各种线路而是以同一种传输介质来实现建筑物内部的通信。

这就是综合布线系统最重要的特性兼容性。

除此之外综合布线系统还有开放性，灵活性，可靠性，先进性和经济性等特点。

综合布线系统从宏观上看主要是由各种线缆及其配件和设备间、配线间等管理场所组成。

综合布线系统设计要领1．总体规划一般来说，国际信息通信标准是随着科学技术的发展，逐步修订、完善的。

综合布线系统也是随着新技术的发展和新产品的问世，逐步完善而趋向成熟。

我们在设计智能化建筑物PDS期间，要提出并研究近期和长远的需求是非常必要的。

目前，国际上各综合布线产品都只提出15年质量保证体系，并没有提出多少年投资保证。

为了保护建筑物投资者的利益，我们可采取“总体规划，分布实施，水平布线尽量一步到位”。

主干线大多数都设置在建筑物弱电井，更换或扩充比较省事；水平布线是在建筑物的天花板内或管道里，施工费比初始投资的材料费高。

如果更换水平布线，要损坏建筑结构，影响整体美观。

因此，我们在设计水平布线，尽量选用档次较高的线缆及连接件，缩短布线周期。

2．系统设计综台布线是智能大厦建设中的一项新兴技术工程项目，它不完全是建筑工程中的“弱电”工程。

智能化建筑是由智能化建筑环境内系统集成中心利用综合布线系统连接和控制“3A”系统组成的。

布线系统设计是否合理，直接影响到“3A”的功能。

(3A即楼宇自动化—Building Automation、办公自动化—Office Automation、通信自动化—Communicatio n Automation) 设计与实现一个合理综合布线系统一般有六个步骤： n 获取建筑物平面图； n 分析用户需求； n 系统结构设计； n 布线路由设计；n 绘制布线施工图； n 编制布线用料清单。

星型拓扑结构布线方式，具有多元化的功能，可以使任一子系统单独地布线，每一子系统均为一独立的单元组，更改任一子系统时，均不会影响其它子系统。

一个完善确定设计的布线走线系统，其目标是，在既定时间以外，允许在有新需求的集成过程中，不必再去进行水平布线，损坏建筑装饰而影响审美。

为了使智能建筑与智能建筑园区的工程设计具体化，根据实际需要，我们将综合布线系统分为三个设计等级： 1．基本型适用于综合布线系统中配置标准较低的场合，用铜芯电缆组网。

综合布线设计标准
首先，综合布线设计标准需要考虑建筑的结构和布局。

在进行
布线设计时，需要充分了解建筑的平面布局和立面结构，以便合理
规划布线路径和位置，避免布线过程中对建筑结构和装饰造成破坏。

同时，还需要考虑建筑内部的功能分区和使用需求，合理划分布线
区域，确保各个区域的通信和电力需求得到满足。

其次，综合布线设计标准需要考虑通信和电力传输的要求。

在
进行布线设计时，需要根据建筑内部设备和系统的通信和电力需求，选择合适的布线介质和设备，确保信号传输和电力供应的稳定性和
可靠性。

同时，还需要考虑未来的扩展和升级需求，为布线系统留
出一定的余地和空间。

另外，综合布线设计标准还需要考虑安全和可维护性。

在进行
布线设计时，需要遵循相关的安全规范和要求，确保布线系统的安
全可靠。

同时，还需要考虑布线系统的可维护性，合理规划布线路
径和位置，方便日常维护和管理，降低维护成本和工作量。

综合布线设计标准的制定和实施，不仅可以保证建筑内部通信
和电力传输的正常运行，还可以提高系统的性能和可靠性，降低系
统的运行成本和维护成本。

因此，在进行综合布线设计时，需要充分考虑各种因素，严格遵循相关的标准和规范，确保布线系统的质量和可靠性。

智能建筑中综合布线系统的设计与分析-建筑论文智能建筑中综合布线系统的设计与分析张建妮（四联智能技术股份有限公司陕西西安710000）【摘要】本文针对智能建筑与综合布线系统设计与应用进行了分析，其中包括智能建筑中综合布线系统基本概念、智能建筑与综合布线系统的关系、综合布线系统的功能特点和智能建筑中综合布线系统的设计等相关内容。

关键词综合布线；智能建筑；系统DesignandanalysisofintelligentbuildingcablingsystemZhangJian-ni(QuadrupleIntelligentTechnologyCo.,LtdXiacute;anShanxi710000)【Abstract】Inthispaper，designandapplicationofintegratedwiringsysteminintelligentbuildingisan alyzed．Thebasicconceptsofintelligentbuilding、relationsbetweenintelligentbuildingandintegratedwiringsystem、thefunctionandcharacteristicofintegratedwiringsystem、thedesignofintegratedwiringsysteminintelligentbuildingandotherrelatio ncontentareincluded.【Keywords】Integratedwiring;Intelligent;Building;System1.综合布线系统的概念一般而言，建筑物与建筑群内的传输网络就是综合布线系统。

它不但可以使数据通讯系统和电话交换系统以及其他信息管理系统彼此相连，还能够把这些设备与外部通讯网络连接。

建筑物到外部网络或线路上的连接点与工作区的语音或数据终端之间的所有光缆、电缆及相关的布线部件等方面，都可以笼统的涵盖到综合布线系统中去。
