[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2675045Y [45]授权公告日2005年2月2日[21]ZL 专利号03237694.4[22]申请日2003.09.30[21]申请号03237694.4[73]专利权人沈阳工业大学地址110023辽宁省沈阳市铁西区兴华南街58号[72]设计人高振泰 [74]专利代理机构沈阳东大专利代理有限公司代理人朱光林[51]Int.CI 7A61B 5/0402权利要求书 1 页 说明书 1 页 附图 1 页[54]实用新型名称家用多功能心电图机[57]摘要本装置一种家用多功能心电图机属于医疗器械领域,其结构由导联、心电图机、发射部分组成,与发射近距离的有红外接收部分,接收部分直接联接计算机,发射部分前极为导联,经三极放大后经A/D转换后将测得的人体模拟信号变成数字信号,输入给单片机,经红外调制器最后发射出去,与发射近距离的红外接收器联接将接收信号给计算机,将结果显示或打印出来,优点:家用多功能心电图机,器材简单、制作简易,价格低廉,最大特点适合在家庭使用,使用极为方便,具有很大的社会效益和经济效益。
03237694.4权 利 要 求 书第1/1页 1、一种家用多功能心电图机,其特征在于该心电图机结构包括发射、接收两部分,其中发射部分由导联及心电图机组成,接收部分由红外接受器及计算机组成,其联接是导联为导联电极,与人体接触接收信号,联接对称放大器,对称放大器输出联接差分放大器,差分放大器输出联接单端输入放大器,放大器输出经A/D转换器与单板机输入端连接;与发射器近距离装有红外接收器,接收器直接与计算机联接,计算机内装有存储器和外部设备显示器和打印机,计算机内装有专用软件,将人体信号间接转入对计算机经数据处理后,将诊断结果输出。
2、按权利要求1所述的一种家用多功能心电图机,其特征在于单端输入放大器输出经模拟存储器与计算机联接。

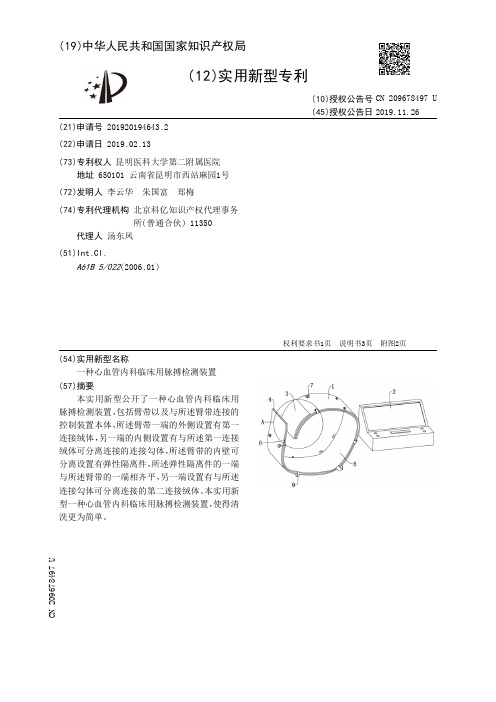

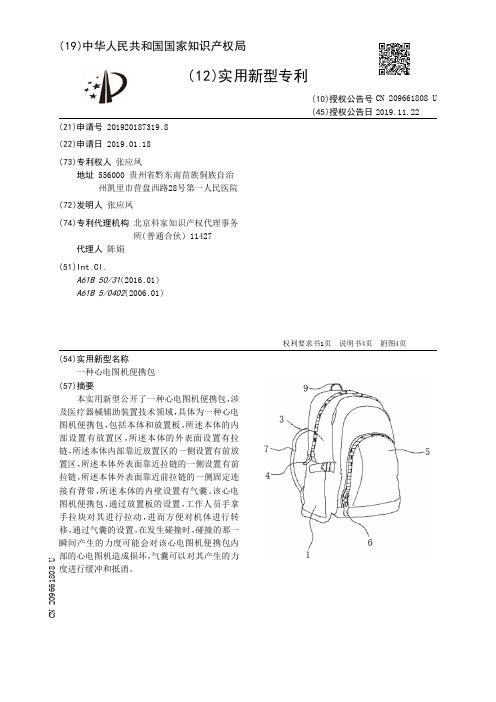

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920194643.2(22)申请日 2019.02.13(73)专利权人 昆明医科大学第二附属医院地址 650101 云南省昆明市西站麻园1号(72)发明人 李云华 朱国富 郑梅 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A61B 5/022(2006.01)(54)实用新型名称一种心血管内科临床用脉搏检测装置(57)摘要本实用新型公开了一种心血管内科临床用脉搏检测装置,包括臂带以及与所述臂带连接的控制装置本体,所述臂带一端的外侧设置有第一连接绒体,另一端的内侧设置有与所述第一连接绒体可分离连接的连接勾体,所述臂带的内壁可分离设置有弹性隔离件,所述弹性隔离件的一端与所述臂带的一端相齐平,另一端设置有与所述连接勾体可分离连接的第二连接绒体。
本实用新型一种心血管内科临床用脉搏检测装置,使得清洗更为简单。
权利要求书1页 说明书3页 附图2页CN 209678497 U 2019.11.26C N 209678497U权 利 要 求 书1/1页CN 209678497 U1.一种心血管内科临床用脉搏检测装置,包括臂带(1)以及与所述臂带(1)连接的控制装置本体(2),其特征在于:所述臂带(1)一端的外侧设置有第一连接绒体(3),另一端的内侧设置有与所述第一连接绒体(3)可分离连接的连接勾体(4),所述臂带(1)的内壁可分离设置有弹性隔离件(5),所述弹性隔离件(5)的一端与所述臂带(1)的一端相齐平,另一端设置有与所述连接勾体(4)可分离连接的第二连接绒体(6)。
2.根据权利要求1所述的一种心血管内科临床用脉搏检测装置,其特征在于:所述臂带(1)的外侧设置有母扣体(7),所述弹性隔离件(5)的边缘设置有与所述母扣体(7)相配合的子扣体(8)。
专利名称:一种方便使用的便携式心电图机专利类型:实用新型专利
发明人:陈哲民,廖丽红,施丽沙,陈素芳,林秋萍申请号:CN202122505182.6
申请日:20211019
公开号:CN215959921U
公开日:
20220308
专利内容由知识产权出版社提供
摘要:本实用新型公开的是一种方便使用的便携式心电图机,包括储放箱体、箱盖、心电图机体以及心电图机配套件,箱盖配合活动盖设在储放箱体上,储放箱体包括上层箱体和下层箱体,下层箱体可抽拉式地活动装设在上层箱体的下方,心电图机体配合储放在上层箱体上,心电图机配套件配合储放在下层箱体内;上层箱体的前侧壁上设置有卡设件,下层箱体的前侧壁配合设置有卡设座,卡设件配合活动卡入装设在卡设座上,用于固定下层箱体的位置。
本实用新型结构简单实用,设计合理完善,不仅可以实现心电图机的方便携带与使用,而且可以更好地对心电图机配套件进行收起、储放与绕设,更方便使用者携带操作使用。
申请人:陈哲民
地址:362000 福建省泉州市丰泽区花园路180号第910医院心血管内科
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920290376.9(22)申请日 2019.03.07(73)专利权人 武汉大学地址 430072 湖北省武汉市武昌区珞珈山武汉大学(72)发明人 胡骞 张捷 施雪港 向可馨 (74)专利代理机构 武汉科皓知识产权代理事务所(特殊普通合伙) 42222代理人 薛玲(51)Int.Cl.A61B 5/0402(2006.01)A61B 5/11(2006.01)(54)实用新型名称一种便携式心脏监测装置(57)摘要本实用新型提出了一种便携式心脏监测装置。
包括:电极贴片、心电信号预处理模块、心电信号转换模块、心震信号转换模块、微处理器、无线传输模块以及移动终端;所述的电极贴片、心电信号预处理模块、心电信号转换模块通过导线依次串联连接;所述心电信号转换模块与所述微处理器通过导线连接;所述心震信号转换模块与所述微处理器通过导线连接;所述微处理器与所述无线传输模块通过导线连接;所述无线传输模块与所述移动终端通过无线通信方式连接。
本实用新型综合了心脏电信号和心脏机械活动状态对用户心脏状态进行监控,监控结果更为全面精确。
权利要求书1页 说明书3页 附图2页CN 209826717 U 2019.12.24C N 209826717U权 利 要 求 书1/1页CN 209826717 U1.一种便携式心脏监测装置,其特征在于,包括:电极贴片、心电信号预处理模块、心电信号转换模块、心震信号转换模块、微处理器、无线传输模块以及移动终端;所述的电极贴片、心电信号预处理模块、心电信号转换模块通过导线依次串联连接;所述心电信号转换模块与所述微处理器通过导线连接;所述心震信号转换模块与所述微处理器通过导线连接;所述微处理器与所述无线传输模块通过导线连接;所述无线传输模块与所述移动终端通过无线通信方式连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920502910.8(22)申请日 2019.04.13(73)专利权人 刘红军地址 212300 江苏省镇江市丹阳市港口西路2号207室(72)发明人 刘红军 (51)Int.Cl.A61B 5/0402(2006.01)A61B 5/0428(2006.01)(54)实用新型名称一种心电图机导联收纳器(57)摘要本实用新型公开一种心电图机导联收纳器,包括肢导联线板和胸导联线板,肢导联线板分为肢导联夹放置区、血管钳放置区以及肢导联线收纳区,肢导联夹放置区设置有四个夹带,肢导联线收纳区设置有肢导联线盒,肢导联线盒上设置有肢导联线套,肢导联线套与肢导联线盒之间为轨道连接;胸导联线板分为胸导联电极吸球放置区以及胸导联线收纳区,胸导联电极吸球放置区设置有六个胸导联电极吸球卡座,胸导联线收纳区设置有胸导联线盒,胸导联线盒上设置有胸导联线套。
本实用新型在心电图机正面和侧面分别放置肢导联线板和胸导联线板,通过导联线盒分隔各条导联线,以免缠绕,避免心电伪差,信号干扰,减少图形失真,为临床更准确的做出心电图判断打好基础。
权利要求书1页 说明书3页 附图5页CN 209884137 U 2020.01.03C N 209884137U权 利 要 求 书1/1页CN 209884137 U1.一种心电图机导联收纳器,其特征在于:包括肢导联线板和胸导联线板,肢导联线板分为肢导联夹放置区、血管钳放置区以及肢导联线收纳区,肢导联夹放置区设置有四个夹带,血管钳放置区设置有钳卡,肢导联线收纳区设置有肢导联线盒,肢导联线盒上设置有肢导联线套,肢导联线套与肢导联线盒之间为轨道连接;胸导联线板分为胸导联电极吸球放置区以及胸导联线收纳区,胸导联电极吸球放置区设置有六个胸导联电极吸球卡座,胸导联线收纳区设置有胸导联线盒,胸导联线盒上设置有胸导联线套,胸导联线套与胸导联线盒之间为轨道连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920313173.7(22)申请日 2019.03.13(73)专利权人 浙江省嘉善县第一人民医院地址 314100 浙江省嘉兴市嘉善县罗星街道体育南路1218号(72)发明人 邵如月 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.A61B 5/0402(2006.01)A61B 50/13(2016.01)(54)实用新型名称一种心电图机推车(57)摘要本实用新型公开了一种心电图机推车,包括若干支撑腿,所述支撑腿的顶端设置有顶板,所述支撑腿的顶端设置有档条,所述档条的一侧设置有脏棉球放置箱和干净棉球放置箱,所述档条的另一侧设置有吸头清洗器和镊子放置箱,所述脏棉球放置箱、所述干净棉球放置箱、所述吸头清洗器和镊子放置箱的一侧分别均设置有挂勾一,所述支撑腿之间设置有若干支撑板,所述支撑板之间设置有放置盒,所述支撑腿之间设置有若干位于所述支撑板底端的固定杆一和固定杆二,所述固定杆二的一侧设置有若干导线限位装置,所述支撑腿的底端设置有万向滚轮。
有益效果:结构合理,使用方便,有效防止导线相互缠绕,能够对各种器具进行放置。
权利要求书1页 说明书3页 附图1页CN 209951254 U 2020.01.17C N 209951254U权 利 要 求 书1/1页CN 209951254 U1.一种心电图机推车,其特征在于,包括若干支撑腿(1),所述支撑腿(1)的顶端设置有穿插于所述支撑腿(1)的顶板(2),所述支撑腿(1)的顶端设置有若干位于所述顶板(2)的顶端且穿插于所述支撑腿(1)的档条(3),所述档条(3)的一侧设置有脏棉球放置箱(4)和干净棉球放置箱(5),所述档条(3)的另一侧设置有吸头清洗器(6)和镊子放置箱(7),所述脏棉球放置箱(4)、所述干净棉球放置箱(5)、所述吸头清洗器(6)和镊子放置箱(7)的一侧分别均设置有与所述档条(3)相匹配的挂勾一(8),所述支撑腿(1)之间设置有若干位于所述顶板(2)底端的支撑板(9),所述支撑板(9)之间设置有放置盒(10),所述支撑腿(1)之间设置有若干位于所述支撑板(9)底端的固定杆一(11)和固定杆二(12),所述固定杆二(12)的一侧设置有若干导线限位装置(13),所述支撑腿(1)的底端设置有万向滚轮(14)。
专利名称:心电图机
专利类型:实用新型专利
发明人:孙平霞
申请号:CN201220241962.2申请日:20120528
公开号:CN202568249U
公开日:
20121205
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种心电图机,包括机体,机体处于出纸口的一侧设有存单盒,所述的存单盒的前后两端设有固定夹。
存单盒用来盛接心电图机打出的报告单,避免报告单脱落或出现划痕。
存单盒内设置的固定夹,可用来夹持报告单的四边,方便医生进行阅读。
本实用新型结构设计合理、操作简便快捷,方便报告单的存放、方便医生对报告单进行阅读。
申请人:孙平霞
地址:272000 山东省济宁市古槐路79号济宁医学院附属医院
国籍:CN
代理机构:济宁众城专利事务所
代理人:李效宁
更多信息请下载全文后查看。
专利名称:一种便携式快测心电图机专利类型:实用新型专利
发明人:戚晨
申请号:CN201620442825.3
申请日:20160516
公开号:CN205849451U
公开日:
20170104
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种便携式快测心电图机,包括外壳以及若干镶嵌在外壳表面的快测电极片,所述外壳内包括电路板和位于电路板上的处理器,所述快测电极片与所述电路板相连,所述外壳上设有与快测电极片相对应的电极连接指示灯,所述电极连接指示灯与所述电路板相连,所述电路板上设有采集电路,所述采集电路分别与所述快测电极片和处理器相连,所述外壳上设有按键,所述按键与所述电路板相连,所述外壳上设有导联线插座,所述导联线插座分别与所述采集电路和导联线相连,具有便捷性,使用快捷、方便,用户可以很快投入到测量中,无需花较长时间贴电极,插导联线,用户拿起设备就可立即测量,这对突发性的心脏疾病捕捉诊断很重要。
申请人:上海米开医疗科技有限公司
地址:200030 上海市徐汇区乐山路33号3幢139室
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920406161.9
(22)申请日 2019.03.27
(73)专利权人 深圳市理邦精密仪器股份有限公
司
地址 518122 广东省深圳市坪山新区坑梓
街道金沙社区金辉路15号
(72)发明人 吴松 张平 郭传喜
(74)专利代理机构 深圳中一专利商标事务所
44237
代理人 袁哲
(51)Int.Cl.
A61B 5/0402(2006.01)
(54)实用新型名称心电图机(57)摘要本实用新型提供了一种心电图机,包括机体,所述机体包括底壳以及面壳,所述底壳包括底板以及第一侧壁、第二侧壁、第三侧壁以及第四侧壁,所述第四侧壁开设有过孔;主控板安装于所述底壳内且靠近于所述第一侧壁设置;心电板安装于所述底壳内且靠近于所述第一侧壁设置;打印模块安装于所述底壳内且靠近于所述第三侧壁设置;纸仓安装于所述底壳内且靠近于所述底板设置;电源模块安装于所述底壳内且靠近于所述第四侧壁设置,所述电源模块与所述主控板电性连接;以及,电源输入接口与所述电源模块电性连接且对齐于所述过孔设置。
本实用新型提供的心电图机,各模块分工明确、排布合理,结构十分紧凑,
可有效减少体积。
权利要求书2页 说明书6页 附图7页CN 209847177 U 2019.12.27
C N 209847177
U
权 利 要 求 书1/2页CN 209847177 U
1.心电图机,其特征在于:包括:
机体,所述机体包括底壳以及与所述底壳对接连接的面壳,所述底壳包括底板以及依次连接于所述底板的边缘的第一侧壁、第二侧壁、第三侧壁以及第四侧壁,所述第四侧壁开设有过孔;
主控板,安装于所述底壳内且靠近于所述第一侧壁设置;
心电板,安装于所述底壳内且靠近于所述第一侧壁设置,所述心电板与所述主控板通信连接,用于接收心电信息并将所述心电信息发送给所述主控板;
打印模块,安装于所述底壳内且靠近于所述第三侧壁设置,所述打印模块与所述主控板通信连接,用于接收所述主控板的打印指令并打印心电图报告;
纸仓,安装于所述底壳内且靠近于所述底板设置,用于存放纸张以供所述打印模块打印所述心电图报告;
电源模块,安装于所述底壳内且靠近于所述第四侧壁设置,所述电源模块与所述主控板电性连接,用于给所述主控板供电;以及,
电源输入接口,与所述电源模块电性连接且对齐于所述过孔设置。
2.如权利要求1所述的心电图机,其特征在于:所述底壳内安装有隔板,所述隔板包括顶板、自所述顶板的相对两边缘分别延伸出的第一侧板以及第二侧板,所述第一侧板安装于所述底板上且靠近于所述第二侧壁设置,所述第二侧板安装于所述底板上且靠近于所述第四侧壁设置,所述主控板、所述心电板安装于所述顶板上,所述底板、所述顶板、所述第一侧板以及所述第二侧板围构形成用于安装所述纸仓的通道。
3.如权利要求2所述的心电图机,其特征在于:所述第二侧板与所述第四侧壁之间形成用于安装所述电源模块的第一容置腔,所述顶板与所述第三侧壁之间形成用于安装所述打印模块的第二容置腔。
4.如权利要求3所述的心电图机,其特征在于:所述打印模块包括打印组件以及用于控制所述打印组件的打印控制板,所述打印组件安装于所述第二容置腔中,所述打印控制板安装于所述顶板上且靠近于所述第二侧壁设置,所述打印控制板分别与所述主控板以及所述打印组件电连接。
5.如权利要求2所述的心电图机,其特征在于:所述心电图机还包括与所述主控板电性连接并用于实现所述主控板与外部设备的通信连接的通信模块,所述通信模块包括4G通信板和/或WIFI板,所述4G通信板安装于所述顶板上且靠近于所述第一侧壁设置,所述WIFI板安装于所述顶板上且靠近于所述第二侧壁设置。
6.如权利要求2所述的心电图机,其特征在于:所述心电图机还包括充电电池,所述充电电池与所述电源模块电性连接,所述顶板上且靠近于所述第四侧壁设置有用于放置所述充电电池的电池盒。
7.如权利要求2所述的心电图机,其特征在于:所述顶板上设置有若干散热孔。
8.如权利要求2所述的心电图机,其特征在于:所述顶板与所述主控板之间,和/或所述顶板与所述心电板之间,设置有用于加快散热的支撑柱。
9.如权利要求1-8任一项所述的心电图机,其特征在于:所述主控板靠近所述第一侧壁处电连接有信号插接口,所述信号插接口包括SD卡插接口、USB插接口、双层USB插接口、CGA 插接口以及以太网插接口。
