泵站自动化监控系统升级改造工程施工方法与技术措施1.1 本工程施工技术难点自控系统与成套设备之间的施工在本工程中，监控系统与成套设备之间的通讯较多，在工程技术交流及实施中应注意如下：⏹在成套设备选型时，通讯接口尽量采用TCP/IP以太网通讯接口，PLC系统硬件最好能与智能化监控系统硬件统一品牌及相应系列，若确有困难不能统一时，需明确两者之间的通讯协议，如采用主流开放的MODBUS等，可用第三方协议转换器实现通讯。
⏹明确了通讯协议，还需对成套设备提出具体的通讯数据，泵、闸重要设备的运行/停止/故障状态，以便于传输到调度中心集中监控。
⏹现场实施时，由成套设备供应商先做好单系统调试，调试结束无误后再将两者之间的通讯电缆接入相应的端口，可由监控系统承包商负责实施，成套设备供应商要明确相应的接线端子，然后将相应的数据通讯地址提供给自控系统承包商，由自控系统承包商做相应的衔接，在出现问题时要加强双方现场工程师之间的交流。
对于用硬接线方式实现衔接的成套设备，在监控系统承包商二次设计时要提供明确的自带控制系统的相关控制原理图、接线端子图、系统布置图，以便于监控系统承包商能在二次设计时明确电缆选型及敷设方式，不至于到现场发现问题后再更改。
成套设备调试无误后再将电缆接入，在监控设备端读取/发送数据看是否能联接。
1.2 分部分项工程实施方案1.2.1 监控软件施工方案本投标人公司作为一流的自动化系统集成及计算机软件开发商我公司，在长期的软件开发和工程实施过程中，不断探讨和总结经验和教训，形成了软件项目管理制度，其主要包括：项目启动、软件需求分析、软件初步设计、软件详细设计、软件编制、软件测试、项目执行和项目移交这八个项目阶段。
（1）项目启动项目启动阶段主要针对软件合同内容,制定软件项目的总体安排计划,确定项目参与成员的职责，明晰项目的验收标准。
在项目启动阶段进行的项目管理主要内容如下:⏹对项目的时间、进度、费用、人员等作出总体安排,制定该项目的总体计划。

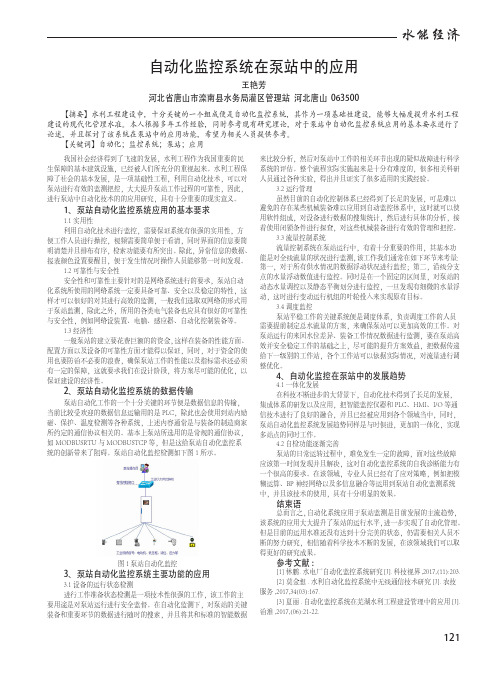

水能经济自动化监控系统在泵站中的应用王艳芳【摘要】水利工程建设中，十分关键的一个组成便是自动化监控系统，其作为一项基础性建设，能够大幅度提升水利工程建设的现代化管理水准。
本人根据多年工作经验，同时参考现有研究理论，对于泵站中自动化监控系统应用的基本要求进行了论述，并且探讨了该系统在泵站中的应用功能，希望为相关人员提供参考。
【关键词】自动化；监控系统；泵站；应用河北省唐山市滦南县水务局灌区管理站 河北唐山 063500我国社会经济得到了飞速的发展，水利工程作为我国重要的民生保障的基本建筑设施，已经被人们所充分的重视起来。
水利工程保障了社会的基本发展，是一项基础性工程，利用自动化技术，可以对泵站进行有效的监测把控，大大提升泵站工作过程的可靠性，因此，进行泵站中自动化技术的的应用研究，具有十分重要的现实意义。
1、泵站自动化监控系统应用的基本要求1.1实用性利用自动化技术进行监控，需要保证系统有很强的实用性，方便工作人员进行操控，视频需要简单便于看清，同时界面的信息要简明清楚并且排布有序，检索功能要有所突出。
除此，异常信息的数据、报表颜色设置要醒目，便于发生情况时操作人员能够第一时间发现。
1.2可靠性与安全性安全性和可靠性主要针对的是网络系统进行的要求，泵站自动化系统所使用的网络系统一定要具备可靠、安全以及稳定的特性，这样才可以很好的对其进行高效的监测，一般我们选取双网络的形式用于泵站监测，除此之外，所用的各类电气装备也应具有很好的可靠性与安全性，例如网络设装置、电脑、感应器、自动化控制装备等。
1.3经济性一般泵站的建立要花费巨额的的资金，这样在装备的性能方面、配置方面以及设备的可靠性方面才能得以保证，同时，对于资金的使用也要防治不必要的浪费，确保泵站工作的性能以及指标需求还必须有一定的保障，这就要求我们在设计阶段，将方案尽可能的优化，以保证建设的经济性。
2、泵站自动化监控系统的数据传输泵站自动化工作的一个十分关键的环节便是数据信息的传输，当前比较受欢迎的数据信息运输用的是PLC，除此也会使用到站内励磁、保护、温度检测等各种系统，上述内容通常是与装备的制造商家所约定的通信协议相关的。
新技术在泵站改造中的应用研究【摘要】泵站是水利工程中的重要设施，其运行状况直接影响着供水系统的正常运转。
本文针对泵站的改造应用了新技术进行研究。
通过对新技术在泵站改造中的现状分析，发现智能监控系统、节能技术、远程控制技术以及智能维护系统等技术在泵站改造中的应用研究取得了显著成果。
这些新技术的应用能够提升泵站的效率和可靠性，对泵站运行管理带来积极影响，具有广阔的应用前景。
未来泵站改造中新技术的应用将成为发展的主要方向，为提高水利工程运行效率和管理水平提供有力支持。
【关键词】泵站改造、新技术、智能监控系统、节能技术、远程控制技术、智能维护系统、效率、可靠性、运行管理、应用前景1. 引言1.1 背景介绍泵站作为水利工程中的重要设施，承担着输水、排水等任务，在城市供水、排污等领域发挥着关键作用。
随着科技的不断进步和社会的发展，泵站改造已成为水利工程建设中的重要内容。
传统的泵站存在着设备老化、能耗高、安全隐患等问题，急需引入新技术进行改造升级。
新技术在泵站改造中发挥着重要作用。
智能监控系统可以实时监测泵站设备运行状态，提高运行效率和安全性；节能技术可以通过优化泵站设备，降低能耗，节约运行成本；远程控制技术可以实现对泵站的远程监控和操作，提高管理效率和便捷性；智能维护系统可以提前预警设备故障，减少停工时间，提高设备可靠性。
本研究旨在通过对新技术在泵站改造中的应用进行深入研究，探讨其在提升泵站效率、改善管理模式和节约能源方面的作用，为水利工程建设和管理提供更有效的技术支持和决策参考。
.1.2 研究目的研究的目的是探讨和分析新技术在泵站改造中的应用情况，通过对当前泵站改造中新技术应用的现状进行深入研究，以期了解这些新技术对泵站运行效率和可靠性的提升效果。
通过对智能监控系统、节能技术、远程控制技术和智能维护系统等新技术在泵站改造中的具体应用进行研究，探讨其在泵站运行管理中的实际效果和作用机制。
通过对新技术的应用研究分析，为泵站改造和运行管理提供科学依据和技术支持，促进泵站运行效率和可靠性的更大提升，为泵站行业的可持续发展和现代化转型做出贡献。
泵站运行监控方案4目标本文档旨在描述泵站运行监控方案4.2的内容及要求。
引言泵站运行监控方案4.2旨在确保泵站的正常运行，并及时识别并解决任何潜在问题。
该方案的实施将有助于提高泵站的效率和可靠性，确保供水系统的顺利运行。
监控设备1. 监控传感器通过部署各种传感器来监测泵站运行的各个关键参数，包括但不限于：- 水位传感器：监测水箱水位变化；- 压力传感器：监测输送管道的压力变化；- 流量传感器：监测进出水的流量变化；- 温度传感器：监测泵站设备的温度变化。
2. 监控系统搭建一个监控系统用于收集、记录和分析传感器所监测到的数据。
监控系统应具备如下特点：- 实时监测：能够实时获取监测数据并进行实时显示；- 警报功能：当监测数据超过设定的阈值时，系统能够及时发送警报通知相关人员；- 数据存储：能够将监测数据进行存储，以备后续分析和报告。
监控方案1. 系统运行监控对泵站的各个组件进行实时监控，包括但不限于：- 泵的运行状态；- 压力控制器的设定与实际值的比较；- 水箱水位的变化；- 输送管道的流量变化。
2. 警报系统设置警报规则，当监测数据超过设定的阈值时，系统将触发警报并通知相关人员。
警报内容应包括但不限于：- 压力异常；- 水位异常；- 泵机故障。
3. 数据分析与报告使用监控系统所收集的数据，进行数据分析和报告生成。
主要包括以下方面：- 泵站的运行状况分析；- 故障及异常事件的分析；- 故障原因的追踪与分析；- 提出改进措施和建议。
总结泵站运行监控方案4.2的实施将有助于提高泵站的运行效率和可靠性，减少故障发生和停机时间，确保供水系统的正常运行。
监控设备的部署和监控系统的建设是实施该方案的重要步骤，同时对监控数据进行分析和报告，可帮助发现问题并提出改进措施。
水利行业是一个历史十分悠久的行业，也是信息十分密集的行业。
而采用新技术、新设备对水利工程项目的设备与管理进行现代化改造和智能化建设是历史发展的必然趋势，对社会主义建设和水利行业的发展前景有着深远的意义。
水利泵站作为水利系统最基层的工程之一在防洪、保护工农业生产和人民生命财产安全以及环境保护等诸多方面都发挥了巨大的积极作用。
为了进一步发挥水利泵站的综合利用效益,尽可能减少洪涝灾害的损失，提高调度管理的决策水平，建设水利泵站综合自动化监控信息系统是必不可少的。
1.系统构成监控系统包括计算机监控系统、微机保护系统和图像监视控制系统三个部分。
计算机监控系统采用分层分布式的开放型结构。
监控系统分两层，即集中监控层和现地监控层。
LCU控制柜分机组LCU控制柜和公用LCU控制柜，LCU与集中监控层（控制台）的网络连接采用双绞线连接。
计算机监控系统各主要设备配置及描述如下：1.1集中监控层1.1.1操作员工作站（计算机主机）两台主机既是系统服务器，又是操作员工作站。
工作方式互为热备用，即两台主机的系统同时工作。
当主用机发生故障时，备用机的数据库具有对故障系统相同的内容且继续对过程作数据登录，并且对以前登录的数据具有完全的访问权限，一旦主用机恢复正常，就可以自动地进行数据同步，切换过程无扰动。
主机功能包括对整个工程计算机监控系统和数据库管理，在线或离线计算功能，各种图表、曲线的生成，事故、故障信号分析处理。
运行值守人员通过LED的图形化画面，进行整个工程运行监视、控制和数据库报表管理。
1.1.2网络设备集中监控层网络交换机采用进口快速以太网交换机，网络交换速度高达100Mbps，保证数据、图形和语音信息的高速传输。
集中监控层与现地级监控层LCU采用双绞线连接，保证信号的可靠传输。
网络交换机预留有与上一级信息中心和水利闸（站）群监控中心的联网接口，接口速度100Mbps,接口协议为TCP/IP。
1.1.3网络打印机网络打印机选用A3黑白激光打印机，支持宽幅（A3）高速打印。
自动监控系统在集输泵站的应用及改进摘要：随着工业计算机自动控制技术的发展和普及，油田各集输泵站都不同程度推广使用了计算机自动监控系统。
本文介绍了目前基层泵站自动监控系统的使用现状，分析自动监控系统存在的问题，并提出构建节点自动响应系统的构想，达到自动响应和处理泵站突发事件的目的，确保集输泵站的生产安全。
关键词：集输泵站关键节点自动响应前言近年来，随着计算机自动监控技术的不断发展和完善，分公司和采油厂均在基层泵站推广使用了计算机自动监控系统，实现了现场数据远程实时监测，提升了操作人员对现场设备运行参数的实时掌握度。
由于种种原因，目前各泵站监控系统在功能开发上均侧重于现场数据的实时监测，没有实现故障自动响应和自动处理，自动控制程度较低。
本文介绍了采油厂集输泵站计算机监控系统的使用现状，分析了该系统在实际运行过程中存在的不足，在此基础上讨论构建站内关键生产节点自动响应系统的方案，达到站内生产节点事故自动判断、自动响应和自动处理的目标。
油气集输泵站是24小时连续生产单位，运行过程中常会遇到电网掉电、现场设备故障等现象。
而某些故障可能会影响到整个油气生产链，甚至酿成重大事故。
因此，油气集输泵站的生产历来都被各采油厂作为安全重点加以监控（典型集输泵站工艺流程见图1）。
随着计算机自动监控技术的发展，目前油田各基层集输泵站都不同程度推广了计算机远程监控系统，实现了现场设备运行参数的实时监测，大大提高了生产安全性。
一、泵站自动监控系统的发展过程基层泵站计算机监控系统的开发大致经历了两个过程：监测控制与数据采集系统和现场总线控制系统1. 监测控制与数据采集系统（SCADA）SCADA系统（见图2）采用对点式及多点式的“查询——处理”模式，由设在调度中心的计算机监控系统，通过数据传输线路对现场的控制系统进行定期巡回查询，连续采集现场操作设备的数据和状态信息，并向现场发出操作和调整指令。
2. 现场总线控制系统（FCS）FCS系统（见图3）采用总线通信方式，控制功能可直接在现场完成，实现了系统分布控制。
谈自动化监控系统在水利泵站中的应用随着我国国民经济的快速发展，水利工程作为保障国民经济稳定发展的重要基础设施，其工程建设越来越受重视。
其中泵站是水利工程中的重要组成部分，在防洪排涝、引水灌溉及供给水方面具有十分重要的作用。
为更好地发挥泵站的功能效益，确保泵站运行的稳定性、可靠性及经济性，合理设计自动化监控系统十分必要。
基于此，本文主要对自动化监控系统在水利泵站中的应用进行分析探讨。
标签：自动化监控系统;水利泵站;应用1、前言随着计算机技术、网络技术、信息技术的应用，在很多行业中都实现了自动化运行，极大的改善了人们的工作状况，提高了工作效率。
水利工程是城市发展的基础性工程，通过自动化技术的应用，完成了对泵站的实时监控，做到“无人值班、少人值守”，并且提高了泵站运行的安全性、可靠性，对于泵站的安全运行及发展具有非常重要的意义。
2、泵站自动化监控系统的主要功能2.1设备的运行状态检测运行设备的状态检测具有较高的技术性，是保证泵站安全运行的基本条件。
在自动化监控下，对泵站的重要设备以及重要部位的各项参数实时收集、监测，然后将收集到的设备运行的信息、检测数据等与专家级的智能系统进行比对分析，最后再对运行中的设备可能存在的各方面的问题进行科学的评价。
其实这个过程完成起来是具有较高难度的，国内外的专家学者已经经过了大量的试验，并且总结出了许多宝贵的实践经验。
在具体运行过程中，状态检测是比较独立的系统，其实和控制系统之间很多的资料是相通的，在进行设备检测的时候可以将两者结合起来，资源共享。
2.2运行管理即使是现代自动化控制系统已经相当完善，但是仍然有一些机械设备无法纳入到自动监控系统之内，我们可以通过软件系统所采集到的数据信息进行分析，然后再利用闭锁条件检查，起到对这些设备运行管理的目的。
2.3流量控制系统对泵站的流量进行有效控制是泵站运行的关键环节，也是监控子系统的主要功能。
在流量监控中主要是监测全线流量变化情况，对于流量的监控可以从几个方面来进行，一是要监测全线供水流量目标值的变化情况，二是監测沿线分水点分水量的变化情况，还有就是泵站机组运行情况和水库的运行状态。
浅析泵站自动化监控系统的应用摘要:泵站是水利枢纽工程的主要设施,泵站设施为城市防洪排涝和农村引水排灌起到关键作用。
随着我国经济建设和科技水平的大力提高,对水利设施和水环境提出了更高的要求。
而城市排水泵站也需要进一步提升自动化设施水平,实现泵站自动化监控和集中调度管理。
关键词:泵站自动化监控系统泵闸自动化监控系统是实现水利信息化的重要环节之一。
泵闸自动化监控系统能完成所管辖区域内所有泵站设备的现地和主要设备参数、运行过程模拟显示、远方控制操作的实时监测、当地图像监视以及故障报警等功能;能有效地提高泵站设备的可靠性、安全性、可维护性以及控制操作的自动化水平;能够实时对设备参数和运行工况进行监视,消除设备运行隐患,确保主设备的完好率和可调率,减轻运行人员劳动强度,达到“无人值班、少人值守”的运行管理要求,进一步提高泵闸调度的及时性和准确性。
顺应我国水利行业运行管理现代化的发展趋势。
1 系统目的通过对泵站的有序控制,将泵站运行的设备、电力、水位等实时信息采集到中控室,进行远程监控;并在局域网内计算机上进行浏览。
泵站自动化系统由计算机监控系统、微机保护系统、多媒体工业电视系统以及网络通讯系统组成,主要实现对水闸、水泵机组、配电系统、进出水池、直流系统、消防系统、技术供水系统、液压系统及其它泵站运行重要部位与关键对象、参数进行有效监视、监测,并做到必要数据、图像、指令的上传和接收。
2 泵站综合自动化系统2.1 设备配置泵站的综合自动化系统主要由以下设备构成:(1)主控站计算机监控设备;(2)现地控制单元(PLC);(3)上下游水位计及快速闸门开度仪、通航水闸;(4)微机保护装置(含线路保护、电机保护、主变保护);(5)多媒体工业电视系统;(6)网络通讯装置。
2.2 系统体系结构计算机网络:将位于各个区域的本地监控集中起来构成完整的区域监控系统,通讯线路可以按照现场环境决定,光纤传输能满足数据和图像的传输。
一套PLC对一个或者几个监控对象的监测与控制,数套PLC现场的水泵、闸门、保护设备、供电系统的监测与控制最后集中连接到本地的网络交换机。
