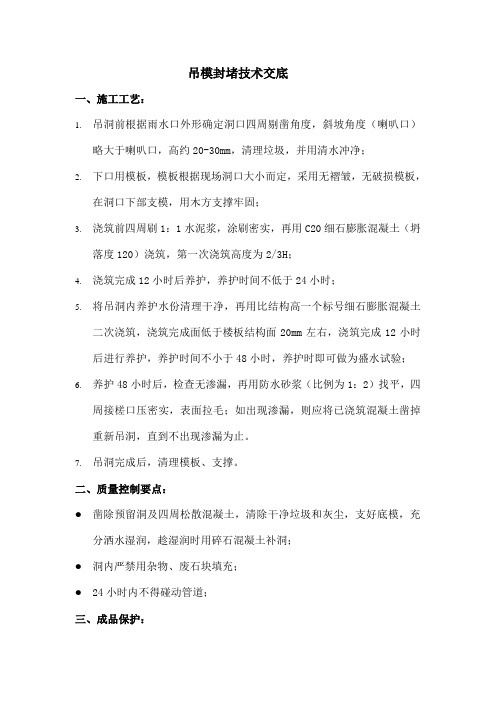

PUC穿楼板洞口封堵吊模

吊模封堵技术交底
一、施工工艺：
1.吊洞前根据雨水口外形确定洞口四周剔凿角度，斜坡角度（喇叭口）
略大于喇叭口，高约20-30mm，清理垃圾，并用清水冲净；
2.下口用模板，模板根据现场洞口大小而定，采用无褶皱，无破损模板，
在洞口下部支模，用木方支撑牢固；
3.浇筑前四周刷1：1水泥浆，涂刷密实，再用C20细石膨胀混凝土（坍
落度120）浇筑，第一次浇筑高度为2/3H；
4.浇筑完成12小时后养护，养护时间不低于24小时；
5.将吊洞内养护水份清理干净，再用比结构高一个标号细石膨胀混凝土
二次浇筑，浇筑完成面低于楼板结构面20mm左右，浇筑完成12小时后进行养护，养护时间不小于48小时，养护时即可做为盛水试验；6.养护48小时后，检查无渗漏，再用防水砂浆（比例为1：2）找平，四
周接槎口压密实，表面拉毛；如出现渗漏，则应将已浇筑混凝土凿掉重新吊洞，直到不出现渗漏为止。

7.吊洞完成后，清理模板、支撑。

二、质量控制要点：
●凿除预留洞及四周松散混凝土，清除干净垃圾和灰尘，支好底模，充
分洒水湿润，趁湿润时用碎石混凝土补洞；
●洞内严禁用杂物、废石块填充；
●24小时内不得碰动管道；
三、成品保护：
●支设加固模板物体严禁拉动。

●落入管道上砼及时清理干净。

●浇捣砼应用小型工具铲。

捣固时应防损坏管道。

【楼板预留洞封堵施工】1、施工流程定位放线→支架搭设及模板铺装→洞口处理→基层清理→钢筋焊接→混凝土浇筑→防护结构搭设→养护→模板及支架拆除2、施工操作要点（1）定位放线现场预留洞均为圆形，将预留洞口凿成45°，施工前沿着洞口边缘100mm范围进行放线（即在原来预留洞口半径长度的基础上增加100mm），标出开凿位置边线。

（2）支架搭设及模板铺装按照现场预留洞封堵位置，采用钢管加顶撑的方式，将模板顶牢固，严禁采用铅丝吊模，防止漏水。

底模与楼板间的缝隙应严密。

架体立杆纵横间距为900mm,步距为1200mm,扫地杆离地为200mm. 底模采用2000mm*2000mm定型模板，用木方支撑牢固，间距为200mm。

由于楼层较高，为了施工安全，在施工过程中，在架体相邻位置设置了一个钢管脚手架搭设的施工操作平台，平台上面满铺竹跳板。

（如下图2所示）（3）洞口处理由于预留洞口比较小，直径尺寸在300mm左右，为了防止结构板的破坏，采用人工凿毛，施工时沿着预先的放线位置将预留洞口凿成45°坡口，并保护好凿出的钢筋。

（4）基层清理清除预留洞口表面的垃圾，并用清水冲洗干净，再用1:1的水泥浆涂刷预留洞内侧表面，要求涂刷均匀，不得漏涂少涂。

（5）钢筋焊接采用同型号的钢筋与凿出的钢筋连接段进行双面焊接，钢筋间距同相邻结构板。

若凿出的钢筋外露部分较短不利于焊接时，采取植筋的方式进行钢筋施工。

（6）混凝土浇筑①无防水要求的预留洞口：混凝土浇筑前，先用水对预留洞口内侧基层混凝土进行湿润，再采用与原结构板同等级的膨胀混凝土一次浇筑到位，浇筑过程中加强混凝土的振捣，保证混凝土结构质量。

②有防水要求的预留洞口：采用与原结构板同等级的膨胀混凝土浇筑，浇筑完成面低于结构面20mm。

待预留洞结构面干燥后清理工作面，用防水油膏封闭找平；蓄水试验48 小时后，检查无渗漏即可进行下一工序施工，如出现渗漏，则应将已浇筑混凝土凿掉重做，直到不出现渗漏为止。

预留洞封堵模板此产品是来自于建筑安装实践，再经多位建筑工程师的反复研究，精心设计，以乙烯颗粒与再生塑料为原料注塑而成。

专门用于快速封堵新建楼房管道预留洞安装上下水管后的空隙（取代了传统工序铁丝吊三合板）。

完全从根本上解决了预留洞施工难的问题，从而达到省工、省力、省钱，填补了建筑安装行业的一项空白。

产品型号:50 75 110 160偏口型 加宽型 标准型使用说明：1、将模板平面向上，紧贴楼板卡在管道上，用螺丝紧固两端即可。

2、从楼上向预留洞内浇入砂浆混凝土，压实抹平。

3、混凝土凝固后摘掉钢丝卡簧，取下吊模，再重复使用。

产品特点：1、施工速度快捷，比传统方式提高6-8倍，节省人工工资90%以上。

2、密封性能好，水泥浆不会渗漏，使管道表面干净整洁。

3、产品紧贴板面，使封堵后的预留洞表面和楼板表面一样平整。

4、塑料模板不变形，不易老化，可重复使用。

5、安装方便、快捷，一个人就可以使用。

6、提高施工质量和进度，提升了企业的市场竞争力。

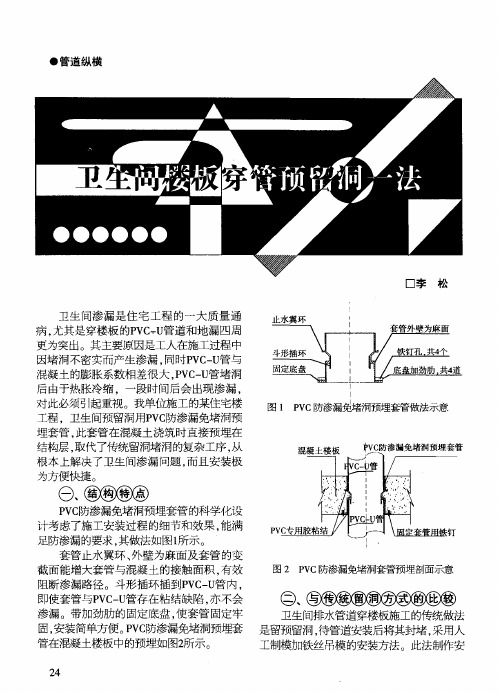

新型封堵模板与传统吊模施工方式简明对比U P V C 预埋（防水）套管※ 产品说明 在新楼房建筑工程施工中，厨、卫及阳台等一切有给排水要求的地方，其管道都要穿越楼板安装，老方法通常是在楼板上预留大于管道外径2#的孔洞，待管道安装完毕后，再将管道周围余留的空隙托模用混凝土二次填补。

由于混凝土与塑料管两种不同材料的膨胀系数不同，在套管与楼板接触的部位会因伸缩出现细小缝隙，若卫生间地面防水这道工序把关不严，卫生间在今后使用时就会很容易渗漏。

由于卫生间渗漏是业主投诉的主要问题之一，也是房屋建筑工程的通病之一，要解决此种渗漏问题，一定要从“根”上彻底解决。

本产品专门用于排水管安装前直接预埋在新建楼层混凝土当中，取代了传统需要留洞的复杂工序，由于有二道止水环结构，彻底解决了因排水管安装造成渗水隐患。

※ 产品型号:50 75 110 160※ 使用方法1、将预埋防水套管向上钉在待浇注的楼层模板上；2、待楼主体建筑完成后即可安装，管材直接与预埋套管胶连。

专利名称：一种新型建筑施工管道洞口封堵专用吊模工具专利类型：实用新型专利
发明人：史鹏翔,张德友,陆迪辉,康勇,冯永昌,王炎
申请号：CN202120782780.5
申请日：20210416
公开号：CN215803259U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型建筑施工管道洞口封堵专用吊模工具，弧形底座先安装在管道上,用突处螺栓和突处螺母将其固定，再将连接座安装在弧形底座上，用固定螺栓将其固定；连接座上方的套管内安装有螺纹杆，螺纹杆可以在套管内上下移动，因为螺纹杆上方固定有顶座，所以螺纹杆上下移动时，带动顶座也跟着一起上下移动；顶座的上方和顶座与管道的接口处都有气囊，当气囊与上方的顶板相隔至一定距离后，螺动紧固螺母将顶座固定在该位置，然后打气筒向气囊的气嘴内充气，致使气囊不断膨胀与顶板和管道紧密相连，最后气囊充气一定量后，将打气筒取走再用风帽将气囊的气嘴盖住。

申请人：中益诚达建设集团有限公司
地址：063000 河北省唐山市路南区建设南路南湖影视基地B4号楼
国籍：CN
代理机构：保定运维知识产权代理事务所(普通合伙)
代理人：印小虎
更多信息请下载全文后查看。
