管道穿墙、穿板封堵施工方案设计
- 格式:doc
- 大小:474.04 KB
- 文档页数:16

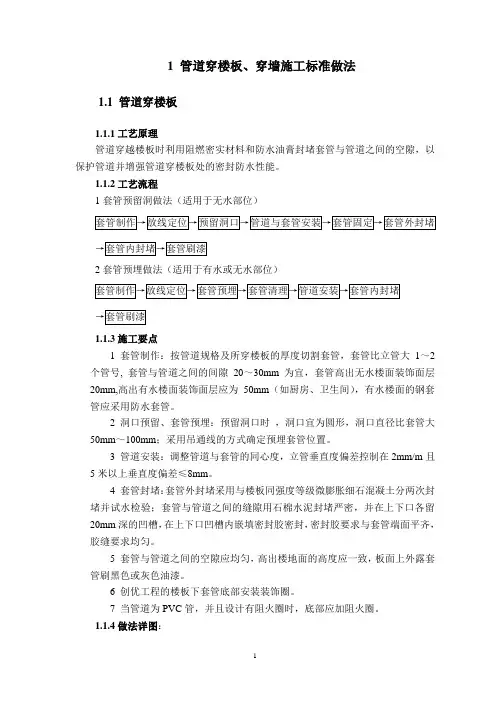

1 管道穿楼板、穿墙施工标准做法1.1 管道穿楼板1.1.1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙,以保护管道并增强管道穿楼板处的密封防水性能。
1.1.2工艺流程1套管预留洞做法(适用于无水部位)2套管预埋做法(适用于有水或无水部位)1.1.3施工要点1 套管制作:按管道规格及所穿楼板的厚度切割套管,套管比立管大1~2个管号, 套管与管道之间的间隙20~30mm为宜,套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm,有水楼面的钢套管应采用防水套管。
2 洞口预留、套管预埋:预留洞口时,洞口宜为圆形,洞口直径比套管大50mm~100mm;采用吊通线的方式确定预埋套管位置。
3 管道安装:调整管道与套管的同心度,立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管封堵:套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验;套管与管道之间的缝隙用石棉水泥封堵严密,并在上下口各留20mm深的凹槽,在上下口凹槽内嵌填密封胶密封,密封胶要求与套管端面平齐,胶缝要求均匀。
5 套管与管道之间的空隙应均匀,高出楼地面的高度应一致,板面上外露套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC管,并且设计有阻火圈时,底部应加阻火圈。
1.1.4做法详图:密封胶套管石棉水泥穿楼板管道20装饰面层楼板厚度h无水楼板装饰圈密封胶钢套管石棉水泥穿楼板管道50楼板厚度h有水楼板装饰圈装饰面层图 1.1-1管道穿无水楼板示意图 图 1.1-2管道穿有水楼板示意图1.1.5 效果图:图1.1-3 管道穿楼板根部处理效果图1.2管道穿屋面1.2.1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙,以保护管道并增强管道穿屋面处的密封防水性能。
1.2.2工艺流程套管制作→套管预埋→套管清理→管道安装→套管封堵 →保护墩 1.2.3施工要点1 刚性防水套管制作参见02S404-JS10-1防水套管。
穿墙套管封堵施工方案一、工程概况工程基本情况二、施工要求1、组织专人班组,挑选工作责任心强、技术素质好的抹灰工专门负责螺杆洞的修补工作。
2、外墙面螺杆洞封堵施工时,操作人员必须在脚手架上佩戴安全带和安全帽。
三、穿墙封堵施工方案1、穿墙管节点构造(套管式)(1)套管预埋:墙体预埋止水套管(翼环,厚2㎜,宽100㎜,与管壁满焊);(2)管道安装(3)管隙堵塞:沥青麻丝堵塞套管理管道之间的缝隙,内外侧以密封胶收口;(4)防水附加层:迎水面沿管道周边250范围内刷聚氨酯防水层2厚,翻上管壁150。
(5)质量控制点1)翼环焊接质量2)防水附加层3)管隙封堵2、一次性穿墙对拉螺杆封堵节点做法:(1)切除:切除多余螺杆(2)抹平:用水泥砂浆压实抹平(3)做法说明:采用一次性穿墙对拉螺杆时,螺杆两端(模板内侧)必须采用锥形塑料垫块。
拆除模板后逐个剔除塑料垫块,然后将螺杆从孔口的最深处割断,再用干硬性水泥砂浆封堵;(4)质量控制点:孔洞堵塞密实;3、混凝土外墙孔洞封堵(1)砼外墙孔洞1)清理:孔洞清理、凿毛(从内墙侧)2)支模:室外平外墙封模,室内支簸箕口3)浇灌:一般情况下,孔洞尺寸小于等于100mm时,可用水泥砂浆(添加防水剂和膨胀剂)分次封堵;当空洞尺寸大于100mm时,可采用细石混凝土封堵4)防水附加:室外洞边宽100范围刷JS防水1.0厚(2)砌体墙孔洞1)清理:孔洞清理2)支模:室外平外墙封模,室内支簸箕口3)浇灌:一般情况下,孔洞尺寸小于等于100mm时,可用水泥砂浆(添加防水剂和膨胀剂)分次封堵;当空洞尺寸大于100mm时,可采用细石混凝土封堵(3)质量控制点1)清理2)浇灌密实度4、穿砼墙管道节点有外保温混凝土墙(1)预埋套管:砼结构墙体内预埋钢套管(2)管道安装(3)间隙堵塞:分两段堵塞,砼墙体内用聚氨酯发泡或沥青麻丝填塞,用密封胶封闭一次,保温层一段打发泡胶,发泡胶应进墙面15mm,发泡胶应应用专用工具压入墙面内,不得切割。
风管水管桥架穿墙穿楼板封堵要求桥架、风管及水管防火封堵施工方案桥架、风管及水管防火封堵施工方案批准:审核:编制:海南三亚海棠湾晋合艾迪逊酒店九州监理部2015、04、27目录1工程概况2 施工安排2.1 施工目标12.2 施工流程13 施工工艺及主要技术要求23.1 水管穿墙穿板的封堵23.2 风管穿墙穿板的封堵33.3 桥架及母线穿墙穿板的封堵104 施工计划114.1 施工进度计划114.2 资源准备计划115 保障措施135.1 质量保障措施135.2 成品保护措施135.3 安全施工措施136 编制依据151 工程概况本工程施工过程中,大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板,由于消防防火分区的要求,为了防止和减少建筑火灾的危害,满足施工质量验收规范的要求,这些穿越部位需要进行密实性的防火封堵。
为保证工程质量,确保消防要求特制定本方案。
2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求,配合工程达到“鲁班奖”的质量目标。
2.2 施工流程管道防火封堵:主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵:洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵:洞口预留桥架安装线缆敷设盖板施工接地完善防火包安装防火泥抹平防火钢板安装收口母线防火封堵:洞口预留母线安装防火包封堵防火泥抹平面部收口处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管,套管的规格大于管道两个规格,管道安装完毕后将套管固定完善,水平度、长度、位置要求满足规范要求,水平方向与管道同心,长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补,将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
管道穿楼板、穿墙施工标准做法管道穿楼板、穿墙施工标准做法1。
1 管道穿楼板1。
1。

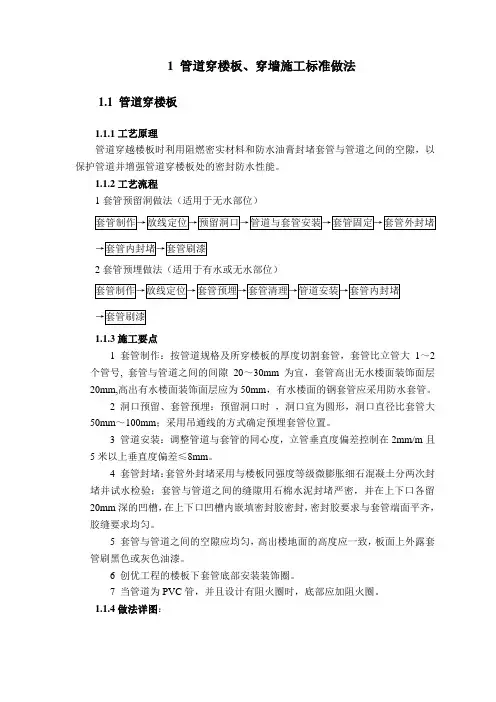

1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙,以保护管道并增强管道穿楼板处的密封防水性能。
1.1.2工艺流程1套管预留洞做法(适用于无水部位)2套管预埋做法(适用于有水或无水部位)1.1。
3施工要点1 套管制作:按管道规格及所穿楼板的厚度切割套管,套管比立管大1~2个管号,套管与管道之间的间隙20~30mm为宜,套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm,有水楼面的钢套管应采用防水套管.2 洞口预留、套管预埋:预留洞口时,洞口宜为圆形,洞口直径比套管大50mm~100mm;采用吊通线的方式确定预埋套管位置。
3 管道安装:调整管道与套管的同心度,立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管封堵:套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验;套管与管道之间的缝隙用石棉水泥封堵严密,并在上下口各留20mm深的凹槽,在上下口凹槽内嵌填密封胶密封,密封胶要求与套管端面平齐,胶缝要求均匀。
5 套管与管道之间的空隙应均匀,高出楼地面的高度应一致,板面上外露套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC管,并且设计有阻火圈时,底部应加阻火圈.1。
1。
4做法详图:图1。
1-1管道穿无水楼板示意图图1.1—2管道穿有水楼板示意图1.1。
5 效果图:图1。
1—3 管道穿楼板根部处理效果图1.2管道穿屋面1。
2。
1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙,以保护管道并增强管道穿屋面处的密封防水性能.1.2。
2工艺流程1.2。
3施工要点1 刚性防水套管制作参见02S404-JS10-1防水套管。
2 采用吊通线的方式确定预埋套管位置,套管两端用胶布等密封,避免堵塞,保证套管周围混凝土密实。
桥架、风管及水管防火封堵施工方案桥架、风管及水管防火封堵施工方案海南三亚海棠湾晋合艾迪逊酒店九州监理部2015、04、27目录1 工程概况2 施工安排施工目标1施工流程13 施工工艺及主要技术要求2水管穿墙穿板的封堵2风管穿墙穿板的封堵3桥架及母线穿墙穿板的封堵104 施工计划11施工进度计划11资源准备计划115 保障措施13质量保障措施13成品保护措施13安全施工措施136 编制依据151 工程概况本工程施工过程中,大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板,由于消防防火分区的要求,为了防止和减少建筑火灾的危害,满足施工质量验收规范的要求,这些穿越部位需要进行密实性的防火封堵。
为保证工程质量,确保消防要求特制定本方案。
2 施工安排施工目标所有封堵密实满足消防防火分区隔离的要求,配合工程达到“鲁班奖”的质量目标。
施工流程管道防火封堵:主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵:洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵:洞口预留桥架安装线缆敷设盖板施工接地完善防火包安装防火泥抹平防火钢板安装收口母线防火封堵:洞口预留母线安装防火包封堵防火泥抹平面部收口处理3 施工工艺及主要技术要求水管穿墙穿板的封堵水平方向套管封堵水平方向水管在安装的同时套装套管,套管的规格大于管道两个规格,管道安装完毕后将套管固定完善,水平度、长度、位置要求满足规范要求,水平方向与管道同心,长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补,将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
如图所示。
图水管穿墙封堵示意图竖向套管封堵管道安装完毕,将套管进行固定,首先进行套管外侧的封堵,使用混凝土将套管外侧的孔洞填实抹平,确保管道与套管同轴,套管内侧使用岩棉或橡塑保温棉填塞密实,套管外侧围绕套管使用砂浆浇筑一圈承台,承台高度与套管高度一致,厚度20mm。

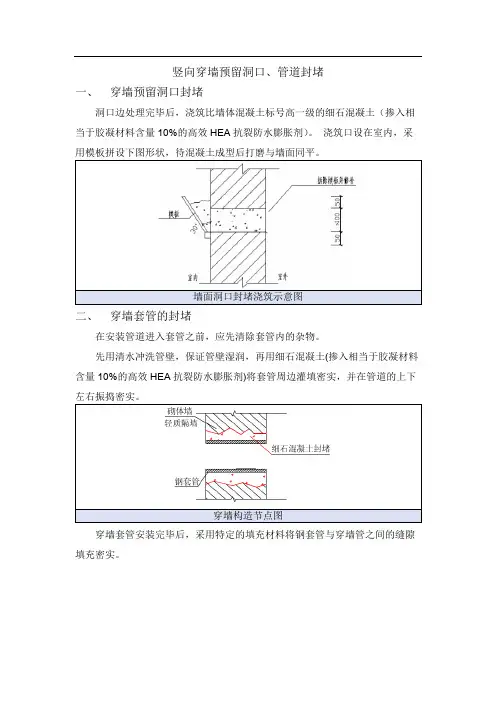

竖向穿墙预留洞口、管道封堵一、穿墙预留洞口封堵洞口边处理完毕后,浇筑比墙体混凝土标号高一级的细石混凝土(掺入相当于胶凝材料含量10%的高效HEA抗裂防水膨胀剂)。
浇筑口设在室内,采用模板拼设下图形状,待混凝土成型后打磨与墙面同平。
墙面洞口封堵浇筑示意图二、穿墙套管的封堵在安装管道进入套管之前,应先清除套管内的杂物。
先用清水冲洗管壁,保证管壁湿润,再用细石混凝土(掺入相当于胶凝材料含量10%的高效HEA抗裂防水膨胀剂)将套管周边灌填密实,并在管道的上下左右振捣密实。
穿墙构造节点图穿墙套管安装完毕后,采用特定的填充材料将钢套管与穿墙管之间的缝隙填充密实。
穿墙节点大样图三、穿墙风管口封堵在墙体风管洞口处应设置过梁。
内隔墙上当有1.5m宽以内风管洞口时均设置120高过梁,过梁宽同墙宽,下部主筋2Φ12,上部主筋2Φ10,箍筋Φ6@150,两端深入洞边长度大于250,当洞宽3.5m≥L>1.5m时,设置200高过梁,宽同墙宽,下部主筋2Φ14,上部主筋2Φ10,箍筋Φ6@150。
过梁均采用预制。
砌筑完成后,砌体墙与风管之间的缝隙采用特定的填充材料填充密实,随即进入下一道工序施工。
风管口封堵大样图面2.注意事项1)施工前先对现场管理人员及施工人员进行交底,确保按照方案执行力,并在实施过程中进行复核和监督。
2)砖砌挡水反坎须砂浆饱满、上下错缝,墙体平整。
3)洞口模板铺设需要使用整板铺设,且模板尺寸应大于洞口尺寸,保证对洞口封闭严实。
4) 洞口模板上部覆盖的彩条布需要完整,不允许有破损且有多块彩条布拼凑而成,彩条布铺设完成后使用木枋搁置其上方,避免恶劣天气吹翻彩条布。
5) 后浇筑的混凝土反坎,浇筑前需要对楼面清理干净并进行洒水湿润。
6) 洞口及临边断水作业完毕后需要沿洞口一周及临边搭设临边防护。
7) 预留洞口的封堵严格按上述工艺做法施工,模板支设、钢筋恢复完成后,通知搅拌站按照比原楼层标号高一等级的掺入微膨胀剂的细石混凝土发往工地。
建筑给排水管道穿墙或楼板孔洞的预留与封堵措施
建筑给排水管道的预留与封堵措施是建筑工程中非常重要的一环。
在建筑设计和施工过程中,需要对给排水管道的预留和封堵进行合理规划和实施,以确保建筑物的安全和正常使用。
首先,建筑给排水管道的预留应该在建筑设计阶段就考虑到。
在设计过程中,需要根据建筑物的结构和功能,合理规划给排水管道的走向和位置,并预留出相应的孔洞或穿墙口。
这样可以避免在施工过程中出现不必要的破坏和改动,节省时间和成本。
其次,建筑给排水管道的预留应该符合相关的规范和标准。
在国家和地方的建筑规范中,对给排水管道的预留和封堵有着明确的规定,如孔洞的大小、位置和数量等。
在施工过程中,需要严格按照规范和标准进行操作,确保预留的孔洞或穿墙口符合要求。
最后,建筑给排水管道的封堵也是非常重要的一环。
在管道安装完毕后,需要对预留的孔洞或穿墙口进行封堵,以保证管道的密封性和安全性。
封堵材料应该选用符合规范和标准的材料,如防火材料、密封胶等。
在封堵过程中,需要注意材料的使用量和施工质量,确保封堵效果良好。
总之,建筑给排水管道的预留和封堵是建筑工程中不可忽视的一环。
在设计和施工过程中,需要严格按照规范和标准进行操作,确保预留和封堵的质量和效果。
这样可以保证建筑物的安全和正常使用,为人们的生活和工作提供更好的保障。
1 管道穿楼板、穿墙施工标准做法1.1 管道穿楼板1.1.1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙,以保护管道并增强管道穿楼板处的密封防水性能。
1.1.2工艺流程1套管预留洞做法(适用于无水部位)2套管预埋做法(适用于有水或无水部位)1.1.3施工要点1 套管制作:按管道规格及所穿楼板的厚度切割套管,套管比立管大1~2个管号, 套管与管道之间的间隙20~30mm为宜,套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm(如厨房、卫生间),有水楼面的钢套管应采用防水套管。
2 洞口预留、套管预埋:预留洞口时,洞口宜为圆形,洞口直径比套管大50mm~100mm;采用吊通线的方式确定预埋套管位置。
3 管道安装:调整管道与套管的同心度,立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管封堵:套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验;套管与管道之间的缝隙用石棉水泥封堵严密,并在上下口各留20mm深的凹槽,在上下口凹槽内嵌填密封胶密封,密封胶要求与套管端面平齐,胶缝要求均匀。
5 套管与管道之间的空隙应均匀,高出楼地面的高度应一致,板面上外露套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC管,并且设计有阻火圈时,底部应加阻火圈。
1.1.4做法详图:密封胶套管石棉水泥穿楼板管道20装饰面层楼板厚度h无水楼板装饰圈密封胶钢套管石棉水泥穿楼板管道50楼板厚度h有水楼板装饰圈装饰面层图 1.1-1管道穿无水楼板示意图 图 1.1-2管道穿有水楼板示意图1.1.5 效果图:图1.1-3 管道穿楼板根部处理效果图1.2管道穿屋面1.2.1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙,以保护管道并增强管道穿屋面处的密封防水性能。
1.2.2工艺流程套管制作→套管预埋→套管清理→管道安装→套管封堵 →保护墩 1.2.3施工要点1 刚性防水套管制作参见02S404-JS10-1防水套管。
管道穿墙、穿板封堵施工方案(实用资料)(可以直接使用,可编辑优秀版资料,欢迎下载)桥架、风管及水管防火封堵施工方案目录1 工程概况 (1)2 施工安排 (1)2。
1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.2风管穿墙穿板的封堵 (3)3。
3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4。
1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5。
1质量保障措施 (13)5.2成品保护措施 (13)5.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中,大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板,由于消防防火分区的要求,为了防止和减少建筑火灾的危害,满足施工质量验收规范的要求,这些穿越部位需要进行密实性的防火封堵。
为保证工程质量,确保消防要求特制定本方案.2 施工安排2。
1 施工目标所有封堵密实满足消防防火分区隔离的要求,配合工程达到“泰山杯”的质量目标.2.2 施工流程管道防火封堵:主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵:洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵:洞口预留桥架安装盖板施工防火包安装防火钢板安装收口母线防火封堵:防火泥抹平面部收口处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1。
1 水平方向套管封堵水平方向水管在安装的同时套装套管,套管的规格大于管道两个规格,管道安装完毕后将套管固定完善,水平度、长度、位置要求满足规范要求,水平方向与管道同心,长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补,将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐.套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
穿墙套管封堵方案穿墙套管是一种常见的电缆通道保护装置,它可以有效地将电缆与墙体分隔开来,避免了电缆在穿墙处的过度弯曲和磨损。
然而,在一些情况下,我们可能需要对穿墙套管进行封堵,以防止在墙体穿孔处可能出现的漏水或气体泄漏。
本文将介绍几种常见的穿墙套管封堵方案。
1. 膨胀胶带封堵膨胀胶带是一种使用方便且成本较低的封堵材料。
它可以通过在穿墙套管的两端缠绕膨胀胶带来实现封堵的效果。
膨胀胶带在与空气接触时会产生膨胀,从而填充套管与墙体之间的隙缝,形成有效的密封。
使用膨胀胶带进行封堵时,需要确保胶带与套管和墙体之间的接触面干净无尘,以确保良好的密封效果。
2. 密封胶封堵密封胶是一种常见的封堵材料,可以有效地填充穿墙套管与墙体之间的间隙。
选择适合的密封胶时,需要考虑到其耐水性、耐候性和粘接性能。
在进行封堵之前,应将套管和墙体表面清洁干净,确保无灰尘和碎屑,以提高密封胶的附着力和密封效果。
使用密封胶进行封堵时,应注意控制胶液的流动,避免过多的胶液渗入套管内部,以免影响电缆的通行。
3. 防水涂料封堵防水涂料是一种常用的墙面防水材料,也可以用于穿墙套管的封堵。
选择适合的防水涂料时,需要考虑到其耐候性、耐酸碱性和附着力等性能。
在进行封堵之前,应先对套管和墙体进行清洁和防水涂料底漆处理,以提高封堵效果。
然后,可以使用刷子或辊涂的方式将防水涂料均匀地涂抹在穿墙套管和周围墙面上,形成一层有效的防水层。
在施工过程中,应注意掌握涂料的厚度和涂刷的顺序,避免出现漏涂或涂刷不均匀的情况。
4. 硅胶封堵硅胶是一种具有优异密封性能的材料,可以广泛应用于穿墙套管的封堵工作。
硅胶具有良好的耐候性、耐高温性和耐酸碱性,可以确保封堵效果长时间持续稳定。
在进行封堵之前,应先将套管和墙体表面清洁干净,并确保其完全干燥。
然后,可以使用硅胶枪将硅胶均匀地注入穿墙套管与墙体之间的间隙中,形成一层完整的密封层。
在注入硅胶之后,可以使用刮板等工具将硅胶表面修整平整,确保整个封堵过程的完整性和美观性。
穿墙管洞封堵方案下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!Download Tip: This document has been carefully written by the editor.I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!穿墙管洞封堵方案:①前期准备:确认管洞尺寸与位置,选择合适封堵材料,如防水砂浆、发泡胶、柔性密封胶或专用封堵套管等,准备施工工具。
②清理管洞:清除管洞周边的灰尘、碎屑及松散物,保持干净,确保封堵材料能有效粘结。
③管洞处理:对于电缆、管道穿过处,应先用防火泥或密封胶带包裹管体,形成初步密封层,防止未来漏水漏气。
④安装套管(如有):对于较大管洞,可预先安装防水或防火套管,确保套管与墙体紧密结合,为后续封堵创造良好基础。
⑤填充封堵材料:根据管洞大小及用途,采用相应的封堵材料分层填充,第一层填实后,适当压实,再进行下一层,直至洞口填满。
⑥表面修整:封堵材料填充完毕后,对外露部分进行修整,使其与墙面或楼板平齐,保证美观。
⑦防水处理:对于易受水影响区域,外层应用防水砂浆或防水涂料进行涂覆,增强防水性能。
⑧养护:根据所用封堵材料要求,进行适当时间的养护,确保材料充分固化,达到预期的物理性能。
⑨最后检查:封堵完成后,进行渗水试验或气密性测试,确保封堵效果,无渗漏或漏气现象。
桥架、风管及水管防火封堵 施工方案 目 录 1 工程概况 .................................................................... 1 2 施工安排 .................................................................... 1 2.1 施工目标 ................................................................... 1 2.2 施工流程 ................................................................... 1 3 施工工艺及主要技术要求 ....................................................... 2 3.1 水管穿墙穿板的封堵 ......................................................... 2 3.2 风管穿墙穿板的封堵 ......................................................... 3 3.3 桥架穿墙穿板的封堵 ........................................................ 10 4 施工计划 ................................................................... 11 4.1 施工进度计划 .............................................................. 11 4.2 资源准备计划 .............................................................. 11 5 保障措施 ................................................................... 13 5.1 质量保障措施 .............................................................. 13 5.2 成品保护措施 .............................................................. 13 5.3 安全施工措施 .............................................................. 13 6 编制依据 .................................................................. 15 1 工程概况 本工程施工过程中,大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板,由于消防防火分区的要求,为了防止和减少建筑火灾的危害,满足施工质量验收规的要求,这些穿越部位需要进行密实性的防火封堵。为保证工程质量,确保消防要求特制定本方案。
2 施工安排 2.1 施工目标 所有封堵密实满足消防防火分区隔离的要求,配合工程达到“泰山杯”的质量目标。
2.2 施工流程 管道防火封堵: 主管线的施工 墙板套管留设 套管的固定 套管外侧的封堵填塞 套管侧的封堵填塞 外表面的处理
风管防火封堵: 洞口留设 风管安装 套管固定安装 套管侧防火材料填塞 端部封堵收口
桥架防火封堵: 洞口预留 桥架安装 线缆敷设 盖板施工 接地完善 防火包安装 防火泥抹平 防火钢板安装收口
母线防火封堵: 洞口预留 母线安装 防火包封堵 防火泥抹平 面部收口处理 3 施工工艺及主要技术要求 3.1 水管穿墙穿板的封堵 3.1.1 水平方向套管封堵 水平方向水管在安装的同时套装套管,套管的规格大于管道两个规格,管道安装完毕后将套管固定完善,水平度、长度、位置要求满足规要求,水平方向与管道同心,长度须满足安装完毕后两侧端部与墙面完成面齐平。套管固定完毕后首先进行套管与墙面之间的孔洞的修补,将套管与墙面间空隙密实填塞并抹平。套管侧使用防火岩棉密实填塞至端部与套管边沿平齐。套管外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。如图3.1.1-1所示。
阻火圈
管道岩棉
图3.1.1-1 水管穿墙封堵示意图 3.1.2 竖向套管封堵 管道安装完毕,将套管进行固定,首先进行套管外侧的封堵,使用混凝土将套管外侧的孔洞填实抹平,确保管道与套管同轴,套管侧使用岩棉或橡塑保温棉填塞密实,套管外侧围绕套管使用砂浆浇筑一圈承台,承台高度与套管高度一致,厚度20mm。承台表面与套管侧表面使用防火泥收光抹平,表面刷涂标识色。如图3.1.2-1所示。 管道套管封堵岩棉砂浆承台表面防火泥收光涂色
图3.1.2-1 竖向套管防火封堵示意图 3.2 风管穿墙穿板的封堵 3.2.1 风管穿墙封堵 3.2.1.1 风管穿普通墙体的封堵 风管穿越普通墙体(包括轻钢龙骨墙体),做好孔洞预留,套管使用镀锌钢板制作,钢板厚度依据管道尺寸而定,如套管制作厚度对应表(表3.2.1-1)。套管与墙体之间使用墙体材料填充固定,套管与管道之间,保温风管则使用B1级橡塑保温棉填充密实;非保温风管则使用岩棉填充密实,如图3.2.1-1。
长边≤450mm 450<长边≤1250 长边>1250 0.6mm 1.0mm 1.2mm 表3.2.1-1 套管制作厚度对应表 穿越墙体风管建筑预留孔洞(管道周边100mm间隙)
11正视图
1-1剖视图穿越防火墙风管
50mm水泥砂浆填实抹平防火岩棉填塞密实
建筑墙体
(1.6mm厚钢板制套管)风管预留孔洞边沿 风管与套管间空隙墙体材料填实抹平
1.2mm厚镀锌钢板制套管
50mm水泥砂浆填实抹平 图3.2.1-1 风管穿越普通墙体(防火墙)封堵分析图 3.2.1.2 风管穿防火墙体的封堵 风管穿越防火墙体,预留洞口大小应按照W+100mm和H+100mm(W、H分别为风管的宽和高)留置。制作套管的钢板厚度不应小于1.6mm,套管周长同洞口周长相等,宽度与墙体厚度相等,套管制作完毕后外除锈,刷两遍防腐漆,外露部分刷一遍面漆。套管安装做到牢固、准确、美观,套管与防火墙体之间要采用M15的砂浆填补饱满,不得出现空鼓现象。套管两侧要与防火墙两侧平齐或者嵌入≤5mm。风管与套管之间使用防火岩棉塞填密实,两侧使用水泥砂浆填实。保温风 管穿越防火墙时,要注意防火封堵不得破坏保温风管保温层的连续性,避免造成结露现象。如图3.2.1-1。
3.2.2 风管穿越楼板的封堵 风管穿越楼板的封堵,预留楼板后浇带洞口。制作套管的钢板厚度不应小于1.6mm,套管大小应按照W+100mm和H+100mm(W、H分别为风管的宽和高)制作,底部与楼板底平齐,上部高出完成面30mm。套管与楼板钢筋间焊接固定,确保避雷接地连接可靠,并清理焊渣、刷防锈漆,套管制作完毕后外除锈,刷两遍防腐漆,外露部分刷一遍面漆。预留楼板后浇带洞口使用与楼板同强度混凝土浇注。楼板底部使用3mm厚200mm宽防火钢板封堵,周边使用Φ12膨胀螺丝固定,间距≤300mm。套管与风管之间使用防火岩棉填塞密实,上表面使用50mm厚水泥砂浆填实抹平,风管周边使用防火密封胶打胶密封。如图3.2.2-1。
穿越楼板风管建筑预留孔洞(管道周边100mm间隙)11
正视图
1-1剖视图穿越楼板风管
50mm厚水泥砂浆抹平防火岩棉填塞密实
建筑墙体
3mm厚防火封堵钢板
Φ12膨胀螺丝固定间距≤300mm
Φ12膨胀螺丝3mm厚防火封堵钢板
(管道周边200mm对夹安装)
1.6mm厚钢板制套管
周圈密封胶密封 图3.2.2-1 风管穿越楼板(风井等)封堵分析图 3.2.3 风管与建筑风井、建筑静压箱的连接封堵 风管与建筑风井、建筑静压箱的连接封堵,封堵需保证密实不透风。 3.2.3.1 风管从侧面与建筑风井、建筑静压箱连接 由于建筑风井自身使用要求的限制,完成后的建筑风井部无法进入人员操作施工。为保证风管与套管间的空隙填塞密实,风管探入建筑风井壁50mm,末端使用30*30*3等边角钢制作法兰加固风管,减少填塞防火材料时用力过大引起的风管变形,保证气密性。风管套管使用钢板厚度不应小于1.6mm钢板制作,套管大小应按照W+100mm和H+100mm(W、H分别为风管的宽和高)制作。套管及角钢法兰制作完毕后外除锈,刷两遍防腐漆。风管与套管间空隙里侧填塞30mm厚防火泥,然后60mm厚防火岩棉填塞密实,表面30mm厚水泥砂浆抹平保证气密性,同时外侧风管周边使用防火密封胶打胶密封。如图3.2.3-1。
连接风井风管11
正视图
1-1剖视图30mm厚防火泥填塞密实防火岩棉填塞密实建筑墙体1.6mm厚钢板制套管风井内侧
30*30*3角钢法兰加固
30mm厚水泥砂浆抹平
风管与套管间空隙
周圈密封胶密封连接风井风管
