电脑主板跳线插槽芯片网卡内存南北桥芯片和接线全程图解！！电脑主板跳线插槽芯片网卡内存南北桥芯片和接线全程图解一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板(陈设世家---陈志鑫)PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
此主题相关图片如下：主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
电脑主板各部件详细图解(二)电脑主板各部件详细图解(二)由Intel公司推出的一种局部总线。
它定义了32位数据总线，且可扩展为64位。
它为显卡、声卡、网卡、电视卡、MODEM等设备提供了连接接口，它的基本工作频率为33MHz，最大传输速率可达132MB/s。
7.AGP插槽AGP图形加速端口(Accelerated GraphicsPort)是专供3D加速卡(3D显卡)使用的接口。
它直接与主板的北桥芯片相连，且该接口让视频处理器与系统主内存直接相连，避免经过窄带宽的PCI总线而形成系统瓶颈，增加3D图形数据传输速度，而且在显存不足的情况下还可以调用系统主内存，所以它拥有很高的传输速率，这是PCI等总线无法与其相比拟的。
AGP接口主要可分为AGP1X/2X/PRO/4X/8X等类型。
8.ATA接口ATA接口是用来连接硬盘和光驱等设备而设的。
主流的IDE接口有ATA33/66/100/133，ATA33又称UltraDMA/33，它是一种由Intel公司制定的同步DMA协定，传统的IDE传输使用数据触发信号的单边来传输数据，而UltraDMA在传输数据时使用数据触发信号的两边，因此它具备33MB/S的传输速度。
而ATA66/100/133则是在UltraDMA/33的基础上发展起来的，它们的传输速度可反别达到66MB/S、100M和133MB/S，只不过要想达到66MB/S左右速度除了主板芯片组的支持外，还要使用一根ATA66/100专用40PIN的80线的专用EIDE排线。
此外，现在很多新型主板如I865系列等都提供了一种SerialATA即串行ATA插槽，它是一种完全不同于并行ATA的新型硬盘接口类型，它用来支持SATA接口的硬盘，其传输率可达150MB/S。
9.软驱接口软驱接口共有34根针脚，顾名思义它是用来连接软盘驱动器的，它的外形比IDE接口要短一些。
10.电源插口及主板供电部分电源插座主要有AT电源插座和ATX电源插座两种，有的主板上同时具备这两种插座。

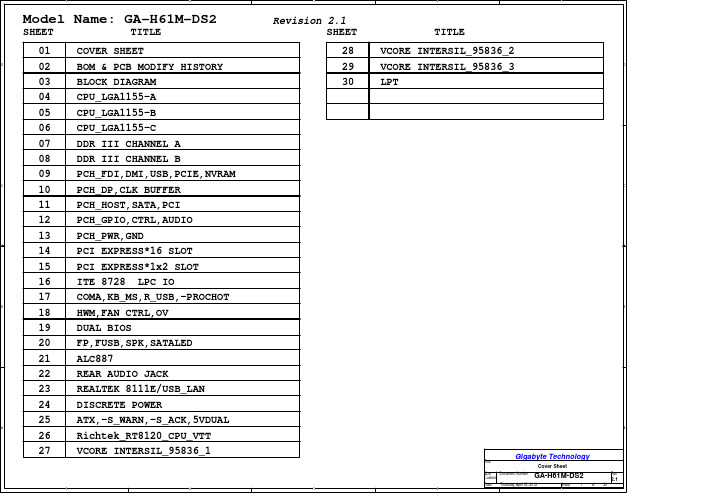

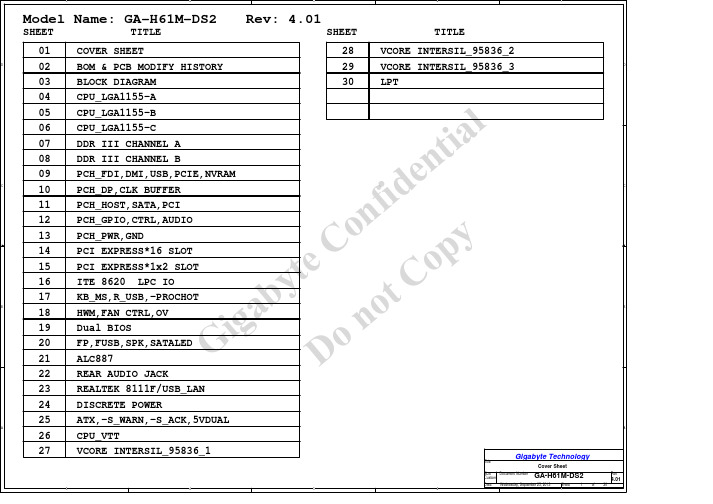

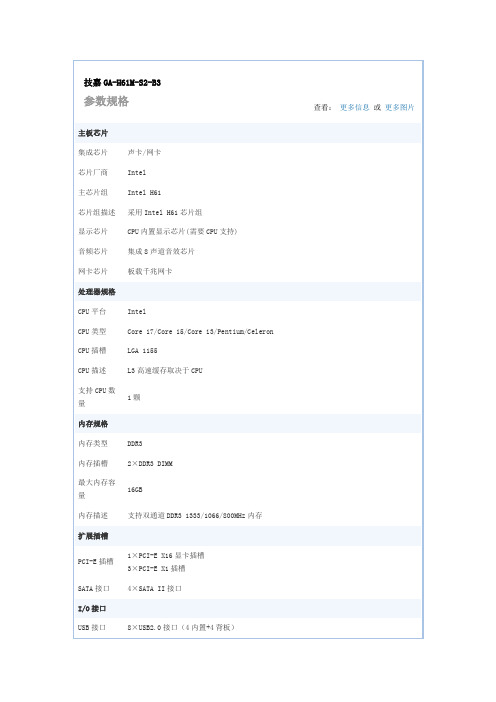

H61系列不上电、不开机维修大全目检不良板看不良板是否有缺件,空焊,短路连锡,PCH板有无撞伤,各元器件是否有烧伤,是否错料,芯片是否反向及其它接触性及制程问题.对不良板进行放电操作,例如电池反装.然后量测基本电压阻抗有无对地.若有应该先把对地故障先排除.基本电压及VCORE,VTT对地短路,VCORE&VTT与+12V短路皆会导致不上电.量测5VDUAL是否有输出.量测3VDUAL_PCH是否有3.3V若无按下列线路图进行维修, 3VDUAL_PCH由5VSB通过Q62直接转出,基本不受其它信号影响,这个比较好修. 需要注意量测3VDUAL_PCH对地阻抗是否正常.量测X2晶振是否起振,频率是否为32.768KHZ,若异常,按下列线路图进行维修这个主要量测的地方有:R243阻值是否为10MOHM,C99&C98是否不良或被击穿,晶振是否不良,Y1&Y2与PCH之间是否断线.注意需量测Y1&Y2对地阻抗是否正常.3.量测PCH RTC模块各信号电压是否正常,如以下线路图所示：注意量测-RTCRST, -SRTCRST,PCH_DPWROK，DSWVRMEN电压是否正常（一般为3.0V—3.3V之间）,各信号与PCH之间是否有断线,一般量测各信号线之阻抗基本能判断出来。
维修过程中最常见的问题有D2不良,C125&C95被击穿,信号线与PCH之间断线.4.量测PCH是否有发出-DEPSLP信号（一般电压为3.3V）,在PCH正常的情况下,满足1&2&3&条件,PCH基本就能够发出-DEPSLP信号, 维修过程中最常见的问题有PCH不良,信号线断线,及信号线对地短路.5.当-DEPSLP有高电平信号后就会通过一系列晶体管逻辑输出5VDUAL,如下列线路图所示图1图2图3 图4图55VDUAL上电前由5VSB通过Q69转出,上电后5VDUAL由VCC通过Q53转出,其中Q69为P沟道MOS管(栅机第3pin为低电平时源机和漏极导通),Q53为N沟道MOS管（栅机第3pin为高电平时源机和漏极导通）,如图2所示上电前5VDUAL时序: -DEPSLP(H)> 5VL_EN(L) >P_EN(L)>5VDUAL(H).其中H代表高电平,L 代表低电平.维修过程中遇到的特殊现象：1.图2中R405缺件,可正常开机,进不了WIN7,此R405缺件导致5Vdual不论上电前还是上电后均由5VSB供给,5VSB可提供功率比VCC小很多,所以R405缺件导致主板5VDUAL供电不足. 2.图2中R411缺件，不良现象为用万用表量测时Q69第1脚电压慢慢降低而5Vdual电压慢慢升高,当5Vdual达到一定值之后触发后可正常上电开机.3. 5VDUAL阻抗偏低很多时5VDUAL从5V一直慢慢降低.4. 主板上控制5VDUAL 输出的信号主要为-depslp信号.5Vdual 有输出后5V一方面给外设供电,一方面通过Q66转换成3VDUAL,3VDUAL再直接转出-RSMRST信号发往PCH.如下图所示从图中可以看出5VDUAL>3VDUAL>-RSMRST都是一个非常简单逻辑性强的过程,如果哪一环节出了问题,基本能很快判定故障所在.案例分析：一不良板不上电,风扇免免强强转一下就停了,待机电压和阻抗一切都正常.细心观察发现3VDUAL上电前电压为3.3V上电的瞬间突然跳变为3.25V,一般3VDUAL,5VDUAL电压都会稳定不变的,此板很明显为3VDUAL功率不足,更换Q66后,主板可正常上电开机修复OK.另一方面3VDUAL_PCH通过晶体管逻辑转换出PCH_DPWROK信号,从下图可以看出这一信号在3VDUAL_PCH有输出后就逻辑转换出PCH_DPWROK信号输入至PCH.维修过程中容易遇到的情况有C124 C93被击穿,Q34及Q35不良.PCH满足一系列条件后会发出-SLP_S3&–S4_S5信号至SIO的102pin& 108pin，-SLP_S3&–S4_S5信号在主板上起着至关重要的作用.注意如果遇到主板PCH满足一系列条件且-SLP_S3&–S4_S5信号对地阻抗正常情况下并没有发出-SLP_S3&–S4_S5信号,此时别急着干PCH,有些主板上电前PCH不会发出-SLP_S3&–S4_S5信号至SIO,但是上电后一定会发出.如图6所示：-SLP_S3信号逻辑输出了4个至关重要电压的使能信号, -SLP_S3信号没有高电平输出的话这4个电压全部要被拉为低电平.如图7所示：-SLP_S3&–S4_S5信号同时逻辑输出DDR_EN信号, -SLP_S3&–S4_S5信号哪个没加到都会导致主板无DDR电压输出.在维修中需要注意：1.这两个信号在主板上布线太长容易造成断线.2.这两个信号如果阻抗偏低很多的话会造成不上电,一般是所接滤波电容被击穿,PCH不良或BGA短路造成.图6图7当触发CASEOPEN时,SIO第106pin会收到一个低电平信号,caseopen原理为如下图F_PANEL 中第6pin与第8pin短路,只要短路时间大于3ms主板就会上电,从下图可以看出-PWRBTSW 触发前由3VDUAL_PCH拉为高电平,触发时低电平信号直接灌输至-PWRBTSW信号.在维修中注意ESD17缺件不影响上电,但是不能重启,且ESD17容易被静电击穿.SIO收到-PWRBTSW低电平信号后便会发出PWRBTSW高电平（3.3V）触发前虽然有3VDUAL_PCH 通过电阻R140给PWRBTSW信号供电但是该信号被SIO默认为低电平,SIO是一块可供编程的芯片,像比较熟悉89C51芯片一样,里面都烧录了程序,通过编程可以对某些引脚进行位定义.当SIO收到-PWRBTSW低电平信号后没有发出PWRBTSW高电平信号,不要急着干SIO应该先量测SIO供电IT_VCCH是否为3.3V, IT_VCCH是直接由3VDUAL供给的.若供电正常,应量测SIO 每个引脚的阻抗是否有对地,短路,空焊等异常.当PCH收到PWRBTSW高电平信号后SIO会同时把107pin –PSON信号拉为低电平-PSON由5V 变为低电平后ATX开始供电。
