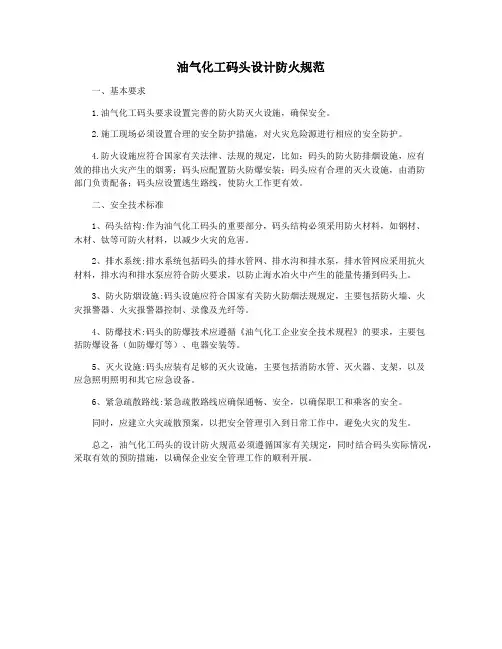

油气化工码头设计防火规范
一、基本要求
1.油气化工码头要求设置完善的防火防灭火设施，确保安全。
2.施工现场必须设置合理的安全防护措施，对火灾危险源进行相应的安全防护。
4.防火设施应符合国家有关法律、法规的规定，比如：码头的防火防排烟设施，应有
效的排出火灾产生的烟雾；码头应配置防火防爆安装；码头应有合理的灭火设施，由消防
部门负责配备；码头应设置逃生路线，使防火工作更有效。
二、安全技术标准
1、码头结构:作为油气化工码头的重要部分，码头结构必须采用防火材料，如钢材、
木材、钛等可防火材料，以减少火灾的危害。
2、排水系统:排水系统包括码头的排水管网、排水沟和排水泵，排水管网应采用抗火
材料，排水沟和排水泵应符合防火要求，以防止海水冶火中产生的能量传播到码头上。
3、防火防烟设施:码头设施应符合国家有关防火防烟法规规定，主要包括防火墙、火
灾报警器、火灾报警器控制、录像及光纤等。
4、防爆技术:码头的防爆技术应遵循《油气化工企业安全技术规程》的要求，主要包
括防爆设备（如防爆灯等）、电器安装等。
5、灭火设施:码头应装有足够的灭火设施，主要包括消防水管、灭火器、支架，以及
应急照明照明和其它应急设备。
6、紧急疏散路线:紧急疏散路线应确保通畅、安全，以确保职工和乘客的安全。
同时，应建立火灾疏散预案，以把安全管理引入到日常工作中，避免火灾的发生。
总之，油气化工码头的设计防火规范必须遵循国家有关规定，同时结合码头实际情况，采取有效的预防措施，以确保企业安全管理工作的顺利开展。

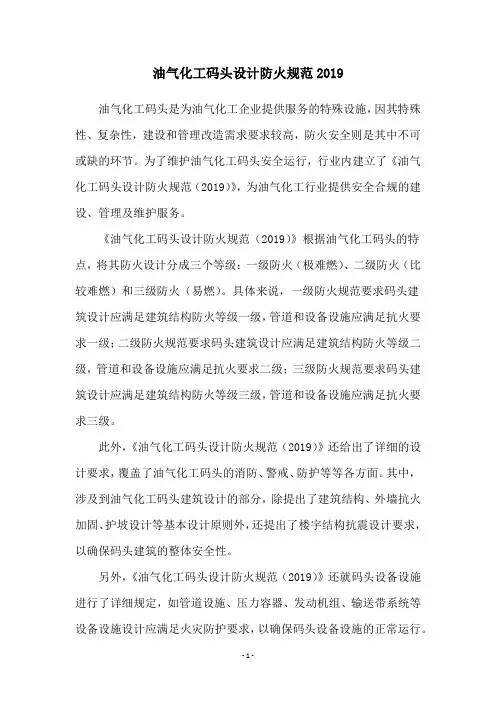

油气化工码头设计防火规范2019油气化工码头是为油气化工企业提供服务的特殊设施，因其特殊性、复杂性，建设和管理改造需求要求较高，防火安全则是其中不可或缺的环节。
为了维护油气化工码头安全运行，行业内建立了《油气化工码头设计防火规范（2019）》，为油气化工行业提供安全合规的建设、管理及维护服务。
《油气化工码头设计防火规范（2019）》根据油气化工码头的特点，将其防火设计分成三个等级：一级防火（极难燃）、二级防火（比较难燃）和三级防火（易燃）。
具体来说，一级防火规范要求码头建筑设计应满足建筑结构防火等级一级，管道和设备设施应满足抗火要求一级；二级防火规范要求码头建筑设计应满足建筑结构防火等级二级，管道和设备设施应满足抗火要求二级；三级防火规范要求码头建筑设计应满足建筑结构防火等级三级，管道和设备设施应满足抗火要求三级。
此外，《油气化工码头设计防火规范（2019）》还给出了详细的设计要求，覆盖了油气化工码头的消防、警戒、防护等等各方面。
其中，涉及到油气化工码头建筑设计的部分，除提出了建筑结构、外墙抗火加固、护坡设计等基本设计原则外，还提出了楼宇结构抗震设计要求，以确保码头建筑的整体安全性。
另外，《油气化工码头设计防火规范（2019）》还就码头设备设施进行了详细规定，如管道设施、压力容器、发动机组、输送带系统等设备设施设计应满足火灾防护要求，以确保码头设备设施的正常运行。
此外，《油气化工码头设计防火规范（2019）》还发布了关于消防设施和防火设备的设计要求，包括码头内消防灭火器、消防水箱、报警系统、供水管道等消防设施的设计和检测要求，以便在发生火灾时，能够及时有效采取灭火措施，保障码头安全运行。
《油气化工码头设计防火规范（2019）》的出台是为了保障油气化工码头安全可靠运行，加强油气化工行业安全管理水平，提高其防火能力。
该文件旨在为企业改造提供依据，使其在设计改造中遵守最新的行业规范，确保油气化工码头的安全运行。

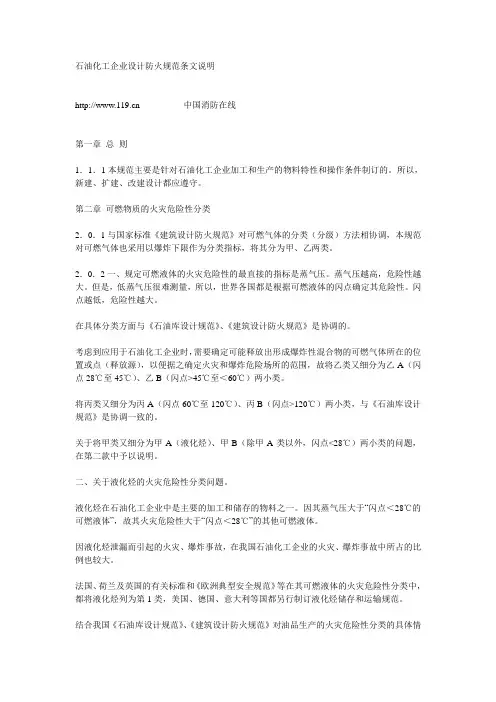

石油化工企业设计防火规范条文说明中国消防在线第一章总则1．1．1本规范主要是针对石油化工企业加工和生产的物料特性和操作条件制订的。
所以，新建、扩建、改建设计都应遵守。
第二章可燃物质的火灾危险性分类2．0．1与国家标准《建筑设计防火规范》对可燃气体的分类（分级）方法相协调，本规范对可燃气体也采用以爆炸下限作为分类指标，将其分为甲、乙两类。
2．0．2一、规定可燃液体的火灾危险性的最直接的指标是蒸气压。
蒸气压越高，危险性越大。
但是，低蒸气压很难测量，所以，世界各国都是根据可燃液体的闪点确定其危险性。
闪点越低，危险性越大。
在具体分类方面与《石油库设计规范》、《建筑设计防火规范》是协调的。
考虑到应用于石油化工企业时，需要确定可能释放出形成爆炸性混合物的可燃气体所在的位置或点（释放源），以便据之确定火灾和爆炸危险场所的范围，故将乙类又细分为乙A（闪点28℃至45℃）、乙B（闪点>45℃至＜60℃）两小类。
将丙类又细分为丙A（闪点60℃至120℃）、丙B（闪点>120℃）两小类，与《石油库设计规范》是协调一致的。
关于将甲类又细分为甲A（液化烃）、甲B（除甲A类以外，闪点<28℃）两小类的问题，在第二款中予以说明。
二、关于液化烃的火灾危险性分类问题。
液化烃在石油化工企业中是主要的加工和储存的物料之一。
因其蒸气压大于“闪点＜28℃的可燃液体”，故其火灾危险性大于“闪点＜28℃”的其他可燃液体。
因液化烃泄漏而引起的火灾、爆炸事故，在我国石油化工企业的火灾、爆炸事故中所占的比例也较大。
法国、荷兰及英国的有关标准和《欧洲典型安全规范》等在其可燃液体的火灾危险性分类中，都将液化烃列为第1类，美国、德国、意大利等国都另行制订液化烃储存和运输规范。
结合我国《石油库设计规范》、《建筑设计防火规范》对油品生产的火灾危险性分类的具体情况，本规范将液化烃和其他可燃液体合并在一起统一进行分类，将甲类又细分为甲A（液化烃）、甲B（除甲A类以外，闪点＜28℃）两小类。
石油化工企业设计防火标准2018年版（根据住建部公告整理）本标准是在《石油化工企业设计防火规范》（GB 50160-2008）的基础上修订而成，并更名为《石油化工企业设计防火标准》。
本次修订增加了4.5、7.4节及2.0.35、4.1.9A、4.1.11、4.1.12、4.2.5A、4.2.6A、4.2.8A、4.2.8B、4.3.4A、4.4.9、5.2.10A、5.2.11A、5.5.17A、5.7.1A、6.2.4A、6.3.1A、6.6.7、7.2.17、7.2.18、8.2.3A、8.3.1A、8.4.8、8.7.6、8.11.9、9.1.3A条，主要修订了4.1.2、4.1.9、4.1.10、4.2.3、4.2.12、4.3.4、4.4.2、4.4.3、5.2.8、5.2.10、5.2.12、5.2.20、5.2.21、5.2.26、5.3.1、5.3.2、5.3.4、5.4.3、5.6.1、5.6.2、5.7.2、5.7.5、6.2.1、6.2.2、6.2.5、6.2.6、6.2.7、6.2.15、6.2.20、6.3.2、6.3.5、6.3.7、6.3.8、6.3.16、6.4.1、6.4.2、6.6.2、7.1.3、7.2.15、8.3.8、8.5.6、8.6.5、8.6.6、8.7.2、8.8.4、8.9.1、8.10.2、8.10.12、8.11.4、9.1.1、9.1.2、9.1.3条，取消了原8.8.5条。
其中，第4.1.9、4.2.12、5.3.4、5.6.1、6.2.6（1、2、3、4）、6.3.2（1、2、4）、6.4.1（2、3）、6.4.2（6）、8.3.8、8.7.2（1、2）条（款）为强制性条文，必须严格执行。
目录第1章总则 (1)第2章术语 (1)第3章火灾危险性分类 (6)第4章区域规划与工厂总平面布置 (7)4.1区域规划 (7)4.2工厂总平面布置 (13)4.3厂内道路 (18)4.4厂内铁路 (19)4.5 厂际管道规划 (21)第5章工艺装置和系统单元 (23)5.1一般规定 (23)5.2装置内布置 (24)5.3泵和压缩机 (31)5.4污水处理场和循环水场 (34)5.5泄压排放和火炬系统 (34)5.6钢结构耐火保护 (39)5.7其他要求 (40)第6章储运设施 (42)6.1一般规定 (42)6.2可燃液体的地上储罐 (42)6.3液化烃、可燃气体、助燃气体的地上储罐 (48)6.4可燃液体、液化烃的装卸设施 (52)6.5灌装站 (55)6.6厂内仓库 (55)第7章管道布置 (57)7.1厂内管线综合 (57)7.2工艺及公用物料管道 (58)7.3含可燃液体的生产污水 (60)7.4 厂际管道敷设 (62)第8章消防 (63)8.1一般规定 (63)8.2消防站 (64)8.3消防水源及泵房 (64)8.4消防用水量 (67)8.5消防给水管道及消火栓 (69)8.6消防水炮、水喷淋和水喷雾 (71)8.7低倍数泡沫灭火系统 (73)8.8蒸汽灭火系统 (74)8.9灭火器设置 (75)8.10液化烃罐区消防 (76)8.11建筑物内消防 (79)8.12火灾报警系统 (82)第9章电气 (84)9.1消防电源、配电及一般要求 (84)9.2防雷 (85)9.3静电接地 (85)附录A 防火间距起止点 (87)本规范用词说明 (87)第1章总则1.0.1为了防止和减少石油化工企业火灾危害，保护人身和财产的安全，制定本标准。
石油化工企业设计防火标准GB50160-2008（2018年版）目录第 1 章总则........................................................................... .. (1)第 2 章术语....................................................................................................... (2)第 3 章火灾危险性分类....................................................................................................... . (5)第 4 章区域规划与工厂总平面布置....................................................................................................... .. 6区域规划....................................................................................................... .. (6)工厂总平面布置....................................................................................................... .. (9)厂内道路....................................................................................................... (12)厂内铁路....................................................................................................... (13)厂际管道规划....................................................................................................... . (14)第 5 章工艺装置和系统单元....................................................................................................... (16)装置内布置....................................................................................................... .. (16)泵和压缩机....................................................................................................... .. (21)污水处理场和循环水场....................................................................................................... (22)泄压排放和火炬系统....................................................................................................... . (22)钢结构耐火保护....................................................................................................... (25)其他要求....................................................................................................... (25)第 6 章储运设施....................................................................................................... .. (27)一般规定....................................................................................................... (27)可燃液体的地上储罐....................................................................................................... . (27)液化烃、可燃气体、助燃气体的地上储罐 (29)可燃液体、液化烃的装卸设施....................................................................................................32灌装站....................................................................................................... . (33)第7 章管道布置....................................................................................................... .. (35)厂内管线综合....................................................................................................... . (35)工艺及公用物料管道....................................................................................................... . (35)含可燃液体的生产污水管道....................................................................................................... . 36厂际管道敷设....................................................................................................... . (37)第8 章消防....................................................................................................... . (38)一般规定....................................................................................................... (38)消防站....................................................................................................... . (38)消防水源及泵房....................................................................................................... (38)消防用水量.......................................................................................... (39)消防给水管道及消火栓......................................................................................... (41)消防水炮、水喷淋和水喷低倍数泡沫灭火系统.......................................................................................... .. (43)蒸汽灭火系统.......................................................................................... .. (43)灭火器设置.......................................................................................... (44)液化烃罐区消防.......................................................................................... .. (45)建筑物内消防........................................................................................ .. (46)火灾报警系统.......................................................................................... (48)第9 章电气.......................................................................................... .. (49)消防电源、配电及一般要求......................................................................................... (49)防雷.......................................................................................... (49)静电接地.......................................................................................... . (49)附录A防火间距起止点........................................................................................ . (51)本规范用词说明.......................................................................................... . (52)第1章总则为了防止和减少石油化工企业火灾危害，保护人身和财产的安全，制定本规范。

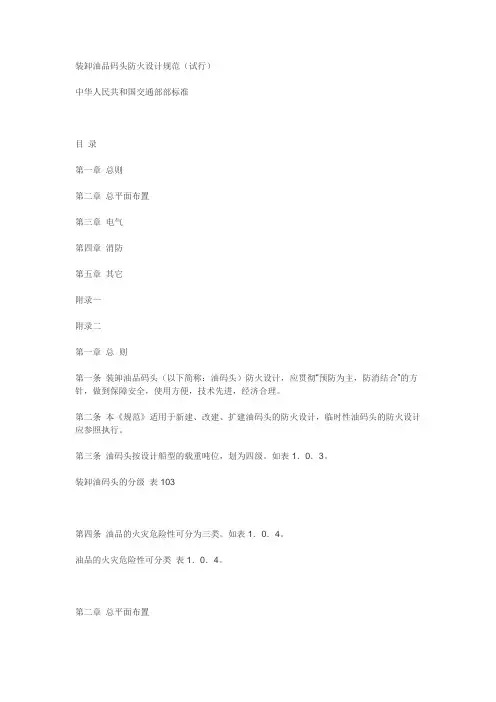

装卸油品码头防火设计规范（试行）中华人民共和国交通部部标准目录第一章总则第二章总平面布置第三章电气第四章消防第五章其它附录一附录二第一章总则第一条装卸油品码头（以下简称：油码头）防火设计，应贯彻“预防为主，防消结合”的方针，做到保障安全，使用方便，技术先进，经济合理。
第二条本《规范》适用于新建、改建、扩建油码头的防火设计，临时性油码头的防火设计应参照执行。
第三条油码头按设计船型的载重吨位，划为四级。
如表1．0．3。
装卸油码头的分级表103第四条油品的火灾危险性可分为三类。
如表1．0．4。
油品的火灾危险性可分类表1．0．4。
第二章总平面布置第五条油码头的防火设计，除执行本规范外，还应符合国家现行的有关标准、规范。
第六条锚地和固定停泊场距沿海或内河上游油码头白天全防火距离应不小于1000米。
第七条油码头与相邻的其他码头、工作船舶码头和建筑物、构筑物的防火距离见表207。
油码头与相邻的其他码头或建筑物、构筑物的安全防火距离表207第八条装卸甲、乙类油码头与陆地明火及散发火花的建筑物、构筑物或地点的防火距离不小于40米。
第九条装卸甲、乙类油码头与陆地储油罐的防火距离不应小于50米。
第十条用橡胶软管输油的油码头，根据需要应在橡胶软管附近设置凹槽，便于收集意外喷溢的油品。
第十一条油码头应在岸边方向根据需要设置安全围障。
在生产区内可不另设。
第三章电气第十二条设消防泵的油码头，应保证动力装置不间断供电。
第十三条油码头应设置报警系统，配备无线电通讯器材。
第十四条油码头应设静电接地装置。
在入口处，应设置消除人身静电装置（如栏杆或金属条）。
装卸丙类油码头可参照执行。
第十五条沿海、内河油码头的照明灯柱和变配电间的设置位置，应在距离油船注入口水平方向15米、垂直方向7．5米外设置。
第四章消防第一节一般规定第十六条油码头的消防设施，应根据油品的火灾危险性、油码头等级、邻近单位、油船的类型及水文、气象、地理自然条件等因素，经技术、经济比较后，综合考虑确定。
石油化工企业设计防火标准GB50160-2008（2018年版）目录第 1 章总则........................................................................... .. (1)第 2 章术语....................................................................................................... (2)第 3 章火灾危险性分类....................................................................................................... . (5)第 4 章区域规划与工厂总平面布置....................................................................................................... .. 6区域规划....................................................................................................... .. (6)工厂总平面布置....................................................................................................... .. (9)厂内道路....................................................................................................... (12)厂内铁路....................................................................................................... (13)厂际管道规划....................................................................................................... . (14)第 5 章工艺装置和系统单元....................................................................................................... (16)装置内布置....................................................................................................... .. (16)泵和压缩机....................................................................................................... .. (21)污水处理场和循环水场....................................................................................................... (22)泄压排放和火炬系统....................................................................................................... . (22)钢结构耐火保护....................................................................................................... (25)其他要求....................................................................................................... (25)第 6 章储运设施....................................................................................................... .. (27)一般规定....................................................................................................... (27)可燃液体的地上储罐....................................................................................................... . (27)液化烃、可燃气体、助燃气体的地上储罐 (29)可燃液体、液化烃的装卸设施....................................................................................................32灌装站....................................................................................................... . (33)第7 章管道布置....................................................................................................... .. (35)厂内管线综合....................................................................................................... . (35)工艺及公用物料管道....................................................................................................... . (35)含可燃液体的生产污水管道....................................................................................................... . 36厂际管道敷设....................................................................................................... . (37)第8 章消防....................................................................................................... . (38)一般规定....................................................................................................... (38)消防站....................................................................................................... . (38)消防水源及泵房....................................................................................................... (38)消防用水量.......................................................................................... (39)消防给水管道及消火栓......................................................................................... (41)消防水炮、水喷淋和水喷低倍数泡沫灭火系统.......................................................................................... .. (43)蒸汽灭火系统.......................................................................................... .. (43)灭火器设置.......................................................................................... (44)液化烃罐区消防.......................................................................................... .. (45)建筑物内消防........................................................................................ .. (46)火灾报警系统.......................................................................................... (48)第9 章电气.......................................................................................... .. (49)消防电源、配电及一般要求......................................................................................... (49)防雷.......................................................................................... (49)静电接地.......................................................................................... . (49)附录A防火间距起止点........................................................................................ . (51)本规范用词说明.......................................................................................... . (52)第1章总则为了防止和减少石油化工企业火灾危害，保护人身和财产的安全，制定本规范。

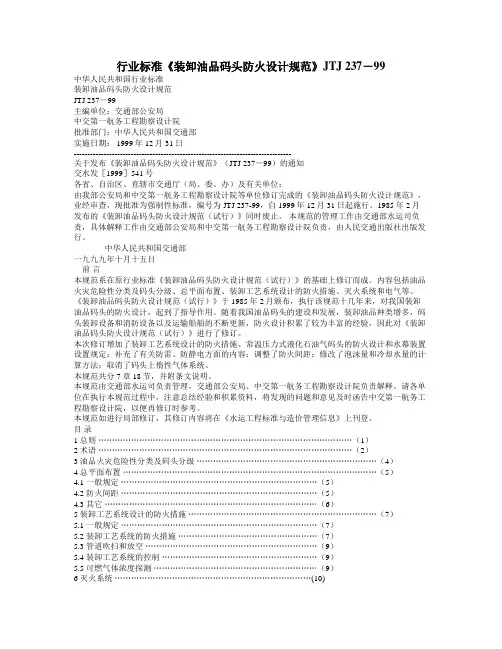

行业标准《装卸油品码头防火设计规范》JTJ 237－99中华人民共和国行业标准装卸油品码头防火设计规范JTJ 237－99主编单位：交通部公安局中交第一航务工程勘察设计院批准部门：中华人民共和国交通部实施日期： 1999年12月31日--------------------------------------------------------------------------------关于发布《装卸油品码头防火设计规范》（JTJ 237－99）的通知交水发［1999］541号各省、自治区、直辖市交通厅（局、委、办）及有关单位：由我部公安局和中交第一航务工程勘察设计院等单位修订完成的《装卸油品码头防火设计规范》，业经审查，现批准为强制性标准，编号为 JTJ 237-99，自1999年12月31日起施行。
1985年2月发布的《装卸油品码头防火设计规范（试行）》同时废止。
本规范的管理工作由交通部水运司负责，具体解释工作由交通部公安局和中交第一航务工程勘察设计院负责，由人民交通出版社出版发行。
中华人民共和国交通部一九九九年十月十五日前言本规范系在原行业标准《装卸油品码头防火设计规范（试行）》的基础上修订而成。
内容包括油品火灾危险性分类及码头分级、总平面布置、装卸工艺系统设计的防火措施、灭火系统和电气等。
《装卸油品码头防火设计规范（试行）》于1985年2月颁布，执行该规范十几年来，对我国装卸油品码头的防火设计，起到了指导作用。
随着我国油品码头的建设和发展，装卸油品种类增多，码头装卸设备和消防设备以及运输船舶的不断更新，防火设计积累了较为丰富的经验，因此对《装卸油品码头防火设计规范（试行）》进行了修订。
本次修订增加了装卸工艺系统设计的防火措施、常温压力式液化石油气码头的防火设计和水幕装置设置规定；补充了有关防雷、防静电方面的内容；调整了防火间距；修改了泡沫量和冷却水量的计算方法；取消了码头上惰性气体系统。

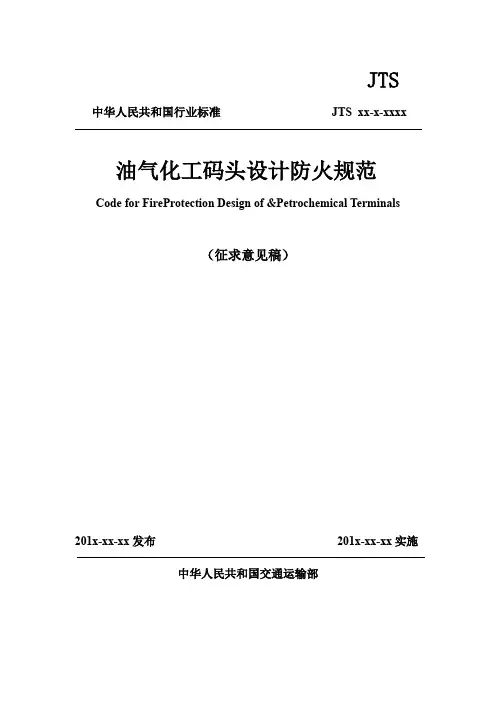

JTS 中华人民共和国行业标准JTS xx-x-xxxx油气化工码头设计防火规范Code for FireProtection Design of &Petrochemical Terminals（征求意见稿）201x-xx-xx发布201x-xx-xx实施中华人民共和国交通运输部中华人民共和国行业标准油气化工码头设计防火规范JTS xx-x-xxxx主编单位：中交水运规划设计院有限公司交通运输部公安局批准部门：中华人民共和国交通运输部施行时间：201x年x日人民交通出版社201x﹒北京制订说明《装卸油品码头防火设计规范》（JTJ 237-99）自发布实施以来，对油品码头防火设计和安全管理工作起到了重要的指导作用。
随着油品、液体化学品、液化烃及液化天然气码头大型化、规模化、专业化的建设发展，为提高油气化工码头设计防火的可靠性、适宜性和规范性，根据水运工程标准制修订工作的安排，开展《油气化工码头设计防火规范》制订工作。
本规范系在原行业标准《装卸油品码头防火设计规范》（JTJ 237-99）的基础上，通过深入调查和专题研究，总结我国近十多年来油气化工码头设计、建设、监管、运营操作的经验，广泛征求有关单位和专家的意见，并结合我国水运工程建设的现状和发展需要制订而成。
本规范的主要内容包括总则、术语、总体布置、装卸工艺、建构筑物、灭火设施、电气及通信、附录等。
本规范的主编单位为中交水运规划设计院有限公司和交通运输部公安局，参加单位为中交第一航务工程勘察设计院有限公司、大连港公安局、长江航运公安局南京分局。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范共分8章22节，4个附录，并附条文说明。
本规范于××××通过部审，于××××发布，自××××起实施。
本规范由交通运输部水运局负责管理和解释。

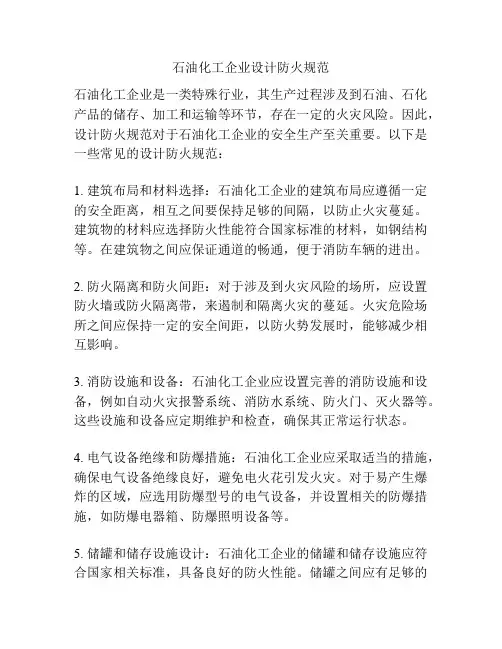

石油化工企业设计防火规范石油化工企业是一类特殊行业，其生产过程涉及到石油、石化产品的储存、加工和运输等环节，存在一定的火灾风险。
因此，设计防火规范对于石油化工企业的安全生产至关重要。
以下是一些常见的设计防火规范：1. 建筑布局和材料选择：石油化工企业的建筑布局应遵循一定的安全距离，相互之间要保持足够的间隔，以防止火灾蔓延。
建筑物的材料应选择防火性能符合国家标准的材料，如钢结构等。
在建筑物之间应保证通道的畅通，便于消防车辆的进出。
2. 防火隔离和防火间距：对于涉及到火灾风险的场所，应设置防火墙或防火隔离带，来遏制和隔离火灾的蔓延。
火灾危险场所之间应保持一定的安全间距，以防火势发展时，能够减少相互影响。
3. 消防设施和设备：石油化工企业应设置完善的消防设施和设备，例如自动火灾报警系统、消防水系统、防火门、灭火器等。
这些设施和设备应定期维护和检查，确保其正常运行状态。
4. 电气设备绝缘和防爆措施：石油化工企业应采取适当的措施，确保电气设备绝缘良好，避免电火花引发火灾。
对于易产生爆炸的区域，应选用防爆型号的电气设备，并设置相关的防爆措施，如防爆电器箱、防爆照明设备等。
5. 储罐和储存设施设计：石油化工企业的储罐和储存设施应符合国家相关标准，具备良好的防火性能。
储罐之间应有足够的间距和防火墙进行隔离，必要时应采取保温隔热措施，避免外界火源的直接接触。
6. 应急预案和人员培训：石油化工企业应建立完善的应急预案，明确各种火灾情况下的应对措施和责任分工。
同时，必须对员工进行防火安全培训，提高其防火意识和应对能力。
总之，设计防火规范是石油化工企业确保安全生产的基础。
通过合理的建筑布局、防火隔离、消防设施和设备的配备，以及相关人员的培训和应急预案的制定，可以有效降低石油化工企业的火灾风险，保障员工和社会的安全。
石油化工企业设计防火规范是确保生产过程安全的重要工作，下面将继续介绍相关内容。
7. 防火水源和供水系统：石油化工企业应保证有足够的防火水源和供水系统，以应对火灾发生时的急需。
石油化工企业设计防火规范：《石油化工企业设计防火规范》是2009年中国计划出版社出版的图书，由中国石油化工总公司编写。
该书主要讲述了石油化工企业安全防火以及消防有关的内容。
内容简介：本规范是根据国家计委计综[1986]2630号文的通知精神，由中国石油化工总公司洛阳石油化工工程公司会同兰州石油化工设计院、化工部第八设计院、上海金山石油化工总厂设计院，公安部天津消防科研所、中国石油化工总公司北京设计院等六个单位编制的。
在编制过程中，遵照国家基本建设的有关安全防火的政策法令和“预防为主，防消结合”的消防工作方针，调查了几十个炼油厂、石油化工厂的防火设计现状，与公安部、化工部、设计院（所）等有关单位座谈讨论，研究分析建国以来一些典型火灾案例，总结石油化工企业防火设计方面的经验，搜集了国外有关标准、规范，并赴日本进行实地考察，吸收符合我国实际情况的国外石化企业的防火先进技术成果，并征求了全国有关单位的意见，最后经有关部门审查定稿。
本规范共分八章和七个附录，其主要内容有：总则，可燃物质的火灾危险性分类，区域规划与工厂总体布置，工艺装置，储运设施，含可燃液体的生产污水管道、污水处理场与循环水场，消防，电气等。
目录：第一章总则第二章可燃物质的火灾危险性分类第三章区域规划与工厂总体布置第一节区域规划第二节工厂总平面布置第三节厂内道路第四节厂内铁路第五节厂内管线综合第四章工艺装置第一节一般规定第二节装置内布置第三节工艺管道第四节泄压排放第五节耐火保护第六节其他要求第五章储运设施第一节一般规定第二节可燃液体的地上储罐第三节液化烃、可燃气体、助燃气体的地上储罐第四节可燃液体、液化烃的装卸设施第五节灌装站第六节火炬系统第七节泵和压缩机第八节全厂性工艺及热力管道第九节厂内仓库第六章含可燃体的生产污水管道、污水处理场与循环水场第一节含可燃液体的生产污水管道第二节污水处理场与循环水场第七章消防第一节一般规定第二节消防站第三节消防给水系统第四节低倍数泡沫灭火系统第五节干粉灭火系统第六节蒸汽灭火系统第七节灭火器设置第八节火灾报警系统第九节液化烃罐区消防第十节装卸油码头消防第十一节建筑物内消防第八章电气第一节消防电源及配电第二节防雷第三节静电接地附录一名词解释附录二可燃气体的火灾危险性分类举例附录三液化烃、可燃液体的火灾危险性分类举例附录四甲、乙、丙类固体的火灾危险性分类举例附录五工艺装置或装置内单元的火灾危险性分类举例附录六防火间距起止点附录七本规范用词说明附加说明条文说明基本思路：立足点：该规范仅考虑局部设备着火的影响，不考虑重大火灾爆炸事故的影响。
石油化工企业设计防火规范篇一：石油化工企业设计防火规范(最新)石油化工企业设计防火规范第一章总则第1．0．1条为了保障人身和财产的安全，在石油化工企业设计中，贯彻"预防为主，防消结合"的方针，采取防火措施，防止和减少火灾危害，特制定本规范。
第1．0．2条本规范适用于以石油或天然气为原料的石油化工企业新建、扩建或改建工程的防火设计。
第1．0．3条石油化工企业的防火设计应按本规范执行；本规范未作规定者，应符合有关现行国家标准规范的要求或规定。
第二章可燃物质的火灾危险性分类第2．0．1条可燃气体的火灾危险性，应按表2．0．1分类。
可燃气体的火灾危险性分类举例见本规范附录二。
第2．0．2条液化烃、可燃液体的火灾危险性分类，应符合下列规定：一、液化烃、可燃液体的火灾危险性，应按表2．0．2分类；液化烃、可燃液体的火灾危险性分类表2．0．2二、操作温度超过其闪点的乙类液体，应视为甲B，类液体；三、操作温度超过其闪点的丙类液体，应视为乙A，类液体。
液化烃、可燃液体的火灾危险性分类举例，见本规范附录三。
第2．0．3条固体的火灾危险性分类，应按现行国家标准《建筑设防火规范》的有关规定执行。
甲、乙、丙类固体的火灾危险性分类举例，见本规范附录四。
第三章区域规划与工厂总体布置第一节区域规划第3．l．1条在进行区域规划时，应根据石油化工企业及其相邻的工厂或设施的特点和火灾危险性，结合地形、风向等条件，合理布置。
第3．I．2条石油化工企业的生产区，宜位于邻近城镇或居住区全年最小频率风向的上风侧。
第3．I．3条在山区或丘陵地区，石油化工企业的生产区应避免布置在窝风地带。
第3．I．4条石油化工企业的生产区沿江河岸布置时，宜位于邻近江河的城镇、重要桥梁、大型锚地、船厂等重要建筑物或构筑物的下游。
第3．1．5条石油化工企业的液化烃或可燃液体的罐区邻近江河、海岸布置时，应采取防止泄漏的可燃液体流入水域的措施。
第3．1．6条公路和地区架空电力线路，严禁穿越生产区。
消防工程石油化工防火要求一、总平面布置1.石油化工企业应远离人口密集区、饮用水源地、重要交通枢纽等区域，并宜位于邻近城镇或居民区全年最小频率风向的上风侧。
在山区或丘陵地区，石油化工企业的生产区应避免布置在窝风带。
2.液化烃罐组和甲、乙类液体罐组与居民区的防火间距分别不小于300m和100m。
可能散发可燃气体的工艺装置、罐组、装卸区或全厂性污水处理场等设施宜布置在人员集中场所及明火或散发火花地点的全年最小频率风向的上风侧。
空分站应布置在空气清洁地段，并宜位于散发乙炔及其他可燃气体、粉尘等场所的全年最小频率风向的下风侧。
3.罐区泡沫站应布置在罐组防火堤外的非防爆区，与可燃液体罐的防火间距不宜小于20m。
消防站宜位于生产区全年最小频率风向的下风侧。
液化烃、可燃液体、可燃气体的罐区内，任何储罐的中心距至少两条消防车道的距离均不应大于120m；当不能满足此要求时，任何储罐中心与最近的消防车道之间的距离不应大于80m，且最近消防车道的路面宽度不应小于9m。
4.装置区及储罐区的消防道路，两个路口间长度大于300m 时，该消防道路中段应设置供火灾施救时用的回车场地，回车场不宜小于18m×18m（含道路）。
公路和地区架空电力线路严禁穿越生产区；地区输油（输气）管道不应穿越厂区。
5.全厂性办公楼、中央控制室、中央化验室、总变电所等重要设施应布置在相对高处。
液化烃罐组或可燃液体罐组不应毗邻布置在高于工艺装置、全厂性重要设施或人员集中场所的阶梯上。
但受条件限制或有工艺要求时，可燃液体原料储罐可毗邻布置在高于工艺装置的阶梯上，但应采取防止泄漏的可燃液体流入工艺装置、全厂性重要设施或人员集中场所的措施。
中央控制室宜布置在行政管理区。
6.事故水池距明火地点的防火间距不应小于25m，距可能携带可燃液体的高架火炬的防火间距不应小于60m。
区域性含油污水提升设施应布置在装置及单元外，距离明火地点、重要设施及工艺装置内的变配电、机柜间等的防火间距不应小于15m，距可能携带可燃液体的高架火炬的防火间距不应小于60m。
装卸油品码头防火设计规范微燃立即停止。
3 油品火灾危险性分类及码头分级油品火灾危险性分类及码头分级油品火灾危险性分类及码头分级油品火灾危险性分类及码头分级3．0．1 油品火灾危险性分类应按表 3．0．1 确定。
油品危险性注：①船舶间距系指油品泊位与相邻其它泊位设计船型船舶的；②介质设计输送温度在其10℃范围内的丙类油品泊位与其它货运泊位的间距不应小于 150m；③对 500 吨级船舶的油品泊位，表中距离可减少 50%。
4．2．2 油品码头相邻泊位的船舶间距应符合表 4．2．2 的规定。
相邻油品泊位的船舶注：①船舶间距系指相邻油品泊位设计船型的船舶净；②当相邻泊船型不同时，其间距应按吨级较大者计算；③当突堤或栈桥码头两侧，可不受上述船舶间距的限制，但对于装卸甲类油品泊位，船舶间距不应小于 25m。
4．2．3 海港或河港中位于铺地上游的装卸甲、乙类油品泊位与锚地的距离不应小于 l000 m，装卸丙类油品泊位与锚地的距离不应小于 150m；河港中位于铺地下游的油品泊位与铺地的间距不应小于 150m。
4．2．4 海港甲、乙类油品泊位的船舶与航道边线的净距不宜小于 100m；河口港及河港，可根据实际情况适当缩小，但不宜小于 50m。
4．2．5 装卸甲、乙类油品的泊位与明火或散发火花场所的防火间距不应小于 40m。
4．2．6 甲、乙类油品码头前沿线与陆上储油罐的防火间距不应小于 50m。
4．2．7 陆上与装卸作业无关的其它设施与油品码头的间距不应小于 40m。
4．3 其它4．3．1 油品泊位的码头结构应采用不燃性材料。
4．3．2 油品码头上应设置必要的人行通道和检修通道并应采用不燃性或阻燃性材料。
4．3．3 开敞式装卸油品一级码头宜设置靠岸测速仪。
4．3．4 装卸甲、乙类油品一级码头宜设置快速脱缆装置。
5 装卸工艺系统设计的防火措施装卸工艺系统设计的防火措施装卸工艺系统设计的防火措施装卸工艺系统设计的防火措施5．1 一般5．1．1 装卸工艺系统设计应满足防火要求，根据输送介质的特点和工艺要求，采用合理的工艺流程，选用安全可靠的设备材料，做到防泄漏、防爆、防雷及防静电。
装卸油品码头的消防设计要点水上油品运输具有经济、便捷、安全、可靠等陆路交通无法替代的优势。
我国具有丰富的海河资源，许多大型的石化企业都选择在沿江地区发展，就是看中水上油品运输的种种优势。
随着我国石化产业的大力发展，沿海、沿江地区的油品码头更是如雨后春笋般的不断建成。
油品码头涉及到多种甲、乙类油品以及液化石油气的装卸、运输，如果发生火灾事故，将会给国家、人民的财产造成巨大的损失，其消防安全无疑显得尤为重要。
在此，笔者就总平面布局、装卸工艺系统防火措施和消防设施的配备等方面简要谈谈油品码头的消防设计要点。
一、平面布置油品码头应根据码头的等级和火灾危险性，结合具体条件合理布局。
油品码头宜布置在港口边缘地区，内河港油品码头宜布置在港口下游，如布置在港口上游，其油品泊位与其他泊位的船舶间距应符合下表规定：油品泊位与其它泊位船舶的间距（m）油品种类泊位名称甲、乙类丙类海港客运泊位 300位于油品泊位上游河港客运泊位 300位于油品泊位下游河港客运泊位 3000其它货运泊位 150 50注：（1）船舶间距与相邻其它泊位设计船型船舶的净距；（2）介质设计输送温度在其闪点以下10C范围内的丙类油品泊位与其它货运油品的泊位间距不应小于150米；（3）对停靠小于500吨级船舶的油品泊位，表中距离可减少50%。
油品码头相邻泊位的船舶间距应符合下表规定:船长L（m） <110 110~150 151~182 183~235 >236船舶间距d(m) 25 35 40 50 55装卸甲、乙类油品的泊位与明火和散发火花场所的防火间距不应小于40米，码头前沿线与陆上储油罐的防火间距不应小于50米，陆上与装卸作业无关的其它设施与油品码头的间距不应小于40米。
二、装卸工艺系统的防火措施装卸工艺系统应根据输送介质的特点和工艺要求，采用合理的工艺流程，选用安全可靠的设备材料，做到防泄露、防雷、防爆及防静电。
液化石油气泊位宜单独设置，3万吨级及3万吨级以下的原油、成品油泊位可与液化石油气共用一个泊位，油品泊位严禁与客运泊位共用。
JTS 中华人民共和国行业标准JTS xx-x-xxxx油气化工码头设计防火规范Code for FireProtection Design of &Petrochemical Terminals（征求意见稿）201x-xx-xx发布201x-xx-xx实施中华人民共和国交通运输部中华人民共和国行业标准油气化工码头设计防火规范JTS xx-x-xxxx主编单位：中交水运规划设计院有限公司交通运输部公安局批准部门：中华人民共和国交通运输部施行时间：201x年x日人民交通出版社201x﹒北京制订说明《装卸油品码头防火设计规范》（JTJ 237-99）自发布实施以来，对油品码头防火设计和安全管理工作起到了重要的指导作用。
随着油品、液体化学品、液化烃及液化天然气码头大型化、规模化、专业化的建设发展，为提高油气化工码头设计防火的可靠性、适宜性和规范性，根据水运工程标准制修订工作的安排，开展《油气化工码头设计防火规范》制订工作。
本规范系在原行业标准《装卸油品码头防火设计规范》（JTJ 237-99）的基础上，通过深入调查和专题研究，总结我国近十多年来油气化工码头设计、建设、监管、运营操作的经验，广泛征求有关单位和专家的意见，并结合我国水运工程建设的现状和发展需要制订而成。
本规范的主要内容包括总则、术语、总体布置、装卸工艺、建构筑物、灭火设施、电气及通信、附录等。
本规范的主编单位为中交水运规划设计院有限公司和交通运输部公安局，参加单位为中交第一航务工程勘察设计院有限公司、大连港公安局、长江航运公安局南京分局。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范共分8章22节，4个附录，并附条文说明。
本规范于××××通过部审，于××××发布，自××××起实施。
本规范由交通运输部水运局负责管理和解释。
请各单位在执行过程中，将发现的问题和意见及时函告交通运输部水运局（地址：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736）和本规范管理组（地址：北京市国子监街28号，中交水运规划设计院有限公司，邮政编码：100007），以便再修订时参考。
目次1 总则 (3)2 术语 (4)3 基本规定 (7)4 总体布置 (8)4.1 一般规定 (8)4.2 总平面布置 (8)4.3 油气化工管道布置 (11)4.4 其他要求 (12)5 装卸工艺 (13)5.1 一般规定 (13)5.2 装卸系统防火措施 (13)5.3 管道吹扫和放空 (14)5.4 装卸工艺系统的控制 (15)5.5 可燃气体探测 (15)6 建构筑物 (16)6.1 一般规定 (16)6.2 材料要求 (16)7 灭火设施 (17)7.1 一般规定 (17)7.2消防给水系统 (17)7.3泡沫灭火系统 (20)7.4干粉灭火系统 (22)7.5消防设施 (23)7.6灭火器配置 (25)8 电气及通信 (26)8.1 消防电源及配电 (26)8.2消防控制和火灾报警系统 (27)8.3 防雷、防静电接地 (28)8.4 防爆 (29)8.5 通信 (29)附录A 常用液化烃、可燃液体的火灾危险性分类 (30)附录B油船最大着火油舱及液化烃（气）船最大储罐面积参数 (31)附录C 码头装卸货种水溶性分类 (34)附录D 油气化工码头装卸过程爆炸危险区域划分 (35)附录E 本规范用词用语说明 (37)本规范引用标准名录 (38)附加说明 (39)1.0.1为了防止和减少油气化工码头火灾危害，保护人身和财产安全，制定本规范。
1.0.2本规范适用于沿海和内河新建、改建和扩建的油气化工码头工程防火设计。
不适用于装卸植物油、装卸桶装或罐装液体危险品码头，水上加油、加气站。
1.0.3油气化工码头防火设计应遵循国家的有关方针政策，做到安全适用、技术先进、经济合理。
1.0.4油气化工码头应充分利用各方资源共用水陆域消防设施，实现区域联防。
1.0.5油气化工码头防火设计除符合本规范的规定外，尚应符合国家现行有关标准的规定。
2.0.1 油气化工码头petro-chemical terminal是指装卸原油、成品油、液体化学品、液化天然气（LNG）、液化石油气（LPG）等液化烃在内的液体散货码头的统称。
2.0.2 油品petroleum product是指原油及石油制品（汽油、石脑油、煤油、柴油、燃料油等）。
2.0.3 液体化学品liquid chemicals是指温度为37.8℃，蒸汽压不超过0.28MPa的液体石油化工品和人工合成的化学品，并列入《国际散装运输危险化学品船舶构造和设备规则》（IBC CODE）的液体物质和按有毒液体物质的分类准则进行污染危害评估列入《MARPOL 73/78公约》附则Ⅱ中的物质。
2.0.4 液化天然气liquefied natural gas（LNG）主要由甲烷组成的液态流体，并含有少量乙烷、丙烷、氮和其他组分，在标准大气压下，沸腾温度通常为-160~-162℃。
2.0.5 液化烃liquefied hydrocarbon在15℃时，蒸汽压大于0.1MPa的烃类液体及其他类似的液体，包括液化石油气，但不包括液化天然气。
2.0.6 防火间距fire-protection distance防止码头或在泊船舶着火的辐射热在一定时间内引燃相邻码头、船舶及岸上相关设施，且便于消防扑救的间隔距离。
2.0.7 安全距离safe clearance基于危险化学品风险事故后果分析，考虑企业安全防护措施，以确保周边保护目标人员安全为目标等多因素影响下的安全防护距离。
2.0.8 疏散通道exit passageway供码头作业人员在紧急情况下安全撤离的陆上或水上通道。
2.0.9 工艺管道process pipeline输送易燃及可燃液体、可燃气体、液化烃和液化天然气的管道。
2.0.10 固定式水冷却和泡沫灭火方式fixed water cooling and foam extinguishing methods由固定的泡沫供给设施、冷却水管线和泡沫混合液管线、水炮和泡沫炮等组成的灭火方式。
2.0.11 半固定式水冷却和泡沫灭火方式semi-fixed water cooling and foam extinguishing methods将泡沫供给设施、冷却水管线和泡沫混合液管线、水炮和泡沫炮等固定某一部分，其余部分由移动设备临时相连的灭火方式。
2.0.12 移动式水冷却和泡沫灭火方式mobile water cooling and foam extinguishing methods由消防车、水龙带、水枪和泡沫枪等组成的灭火方式。
2.0.13 移动消防设备mobile fire fighting equipment是指消防水炮、泡沫炮、水枪和泡沫枪。
2.0.14 水幕.water curtain由水幕喷头、管道和控制阀等组成的喷水阻火、隔热设施。
2.0.15 防火型围油栏fire preventionoil boom防止水面溢油扩散的设施。
2.0.16 国际通岸接头international shore connection用于将船方的消防总管与岸方消防水源相联接的国际标准接头。
2.0.17 监护fire guard在码头装卸作业时，消防船或拖消船处于待命状态，并具有接到警报后30min 内实施救助的能力。
2.0.18 值守fire guard on duty在码头装卸作业时，消防船或拖消船在附近水域处于执勤戒备状态，可随时投入灭火作业。
2.0.19 不燃性、阻燃性材料incombustible, flame retardant materials通过国家标准《建筑材料不燃性试验方法》（GB5464）试验合格的材料为不燃性材料，该材料在空气中受到火烧或高温作用时，不起火、不微燃、不炭化。
通过国家标准《建筑材料难燃性试验方法》（GB8625）试验合格的材料为难燃性材料。
该材料在空气中受到火烧或高温作用时，难起火、难微燃、难炭化，当火源移走后，燃烧或微燃立即停止。
用可燃性材料作基层，用不燃性材料作保护层的材料或在本体中加入阻燃物质的材料为阻燃性材料。
该材料在空气中受到火烧或高温作用时，难起火、难微燃、难炭化，当火源移走后，燃烧或微燃立即停止。
2.0.20 非生产性泊位non-productive berth是指不用于货物装卸及客运的码头。
2.0.21 明火地点open flame site室内外有外露火焰或赤热表面的固定地点。
2.0.22 散发火花地点sparking site有飞火的烟囱或室外的砂轮、电焊、气焊（割）等固定地点。
3 基本规定3.0.1油气化工码头装卸液化烃、易燃和可燃液体的火灾危险性分类，应符合表3.0.1的规定。
码头装卸货种可根据附录A分类。
液化烃、易燃、可燃液体的火灾危险性分类表3.0.1注：①操作温度超过其闪点的乙类液体，应视为甲B类液体；②操作温度超过其闪点的丙A类液体，应视为乙A类液体；③操作温度超过其闪点的丙B类液体，应视为乙B类液体；操作温度超过其沸点的丙B类液体应视为乙A类液体；④液化天然气火灾危险性应视为甲A类。
3.0.2油气化工码头防火设计标准应按设计船型的吨级分级，按表3.0.2确定。
油气化工码头防火分级表3.0.2注: 液化烃、液化天然气船舶吨级以总吨GT分级。
4 总体布置4.1 一般规定4.1.1 油气化工码头选址，应充分考虑装卸货种危险性和船舶靠离泊特点，选择在水域开阔位置，保证船舶安全进出港和紧急情况方便采取相应措施，并应保证在发生泄漏、爆炸和火灾等异常情况时，方便消防作业，布设围油栏等设施及采取其他防止后续灾害的措施，且能使周边船舶安全躲避和撤离。
4.1.2 油气化工码头应根据码头防火分级和装卸货种的火灾危险性，结合具体条件，以保证安全、有利于应急处置为原则合理布置，并应设置防火、防爆、防泄漏和防止事故扩大，蔓延的安全设施。
4.1.3 油气化工码头宜布置在远离城市或港区的边缘区域。
内河港口的油气化工码头宜布置在港区或重要水上设施的下游，当岸线布置确有困难时，也可布置在港区上游，但防火间距应适当加大。
4.1.4 油气化工码头不宜布置在人口密集区域等敏感区域的全年最大频率风向的上风侧，也不宜布置在明火或散发火花地点的全年最大频率风向的下风侧。
4.1.5 相邻设施为军事设施、水利设施、机场或核电站等重要设施时，对油气化工码头的安全距离有特殊要求时，应按有关规定执行。
4.1.6 油气化工码头的设置应满足下列要求。
