第七章 数字带通传输系统总结

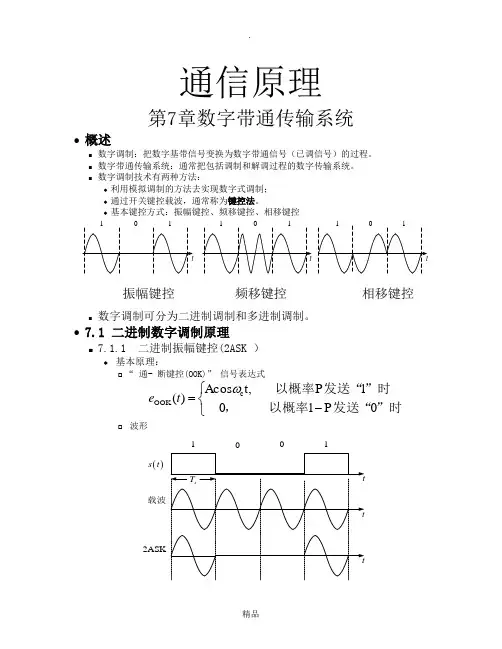

通信原理第7章数字带通传输系统●概述⏹ 数字调制：把数字基带信号变换为数字带通信号（已调信号）的过程。

⏹ 数字带通传输系统：通常把包括调制和解调过程的数字传输系统。

⏹数字调制技术有两种方法：◆ 利用模拟调制的方法去实现数字式调制； ◆ 通过开关键控载波，通常称为键控法。

◆ 基本键控方式：振幅键控、频移键控、相移键控⏹数字调制可分为二进制调制和多进制调制。

●7.1 二进制数字调制原理⏹7.1.1 二进制振幅键控(2ASK ）◆基本原理：☐“ 通- 断键控(OOK)” 信号表达式☐波形振幅键控 频移键控 相移键控⎩⎨⎧-=”时发送“以概率，”时发送“以概率0P 101P t,Acos )(c OOK ωt e 11()s t 载波2ASK◆2ASK 信号的一般表达式其中T s － 码元持续时间；g (t ) － 持续时间为T s 的基带脉冲波形，通常假设是高度为1 ，宽度等于T s 的矩形脉冲；a n － 第N 个符号的电平取值，若取则相应的2ASK 信号就是OOK 信号。

◆2ASK 信号产生方法➢模拟调制法（相乘器法）➢键控法◆2ASK 信号解调方法☐☐ 相干解调( 同步检测法)()tt s t e c ωcos )(2ASK =∑-=ns n nT t g at s )()(⎩⎨⎧-=PP a n 1,0,1概率为概率为))开关电路2e 2e☐非相干解调过程的时间波形◆功率谱密度2ASK 信号可以表示成式中 s (t ) －二进制单极性随机矩形脉冲序列 设：P s (f ) － s (t ) 的功率谱密度P 2ASK (f ) － 2ASK 信号的功率谱密度 则由上式可得由上式可见，2ASK 信号的功率谱是基带信号功率谱P s (f ) 的线性搬移（属线性调制）。

知道了P s (f ) 即可确定P 2ASK (f ) 。

由6.1.2节知，单极性的随机脉冲序列功率谱的一般表达式为式中 f s = 1/T s G (f ) － 单个基带信号码元g (t )的频谱函数。

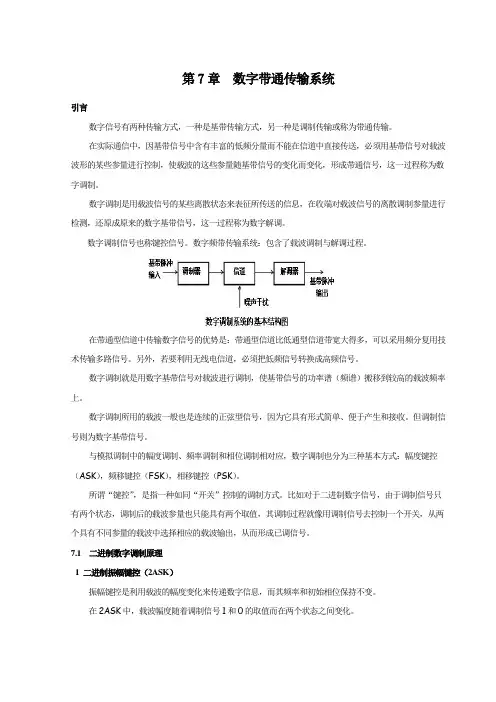

第7章数字带通传输系统引言数字信号有两种传输方式，一种是基带传输方式，另一种是调制传输或称为带通传输。

在实际通信中，因基带信号中含有丰富的低频分量而不能在信道中直接传送，必须用基带信号对载波波形的某些参量进行控制，使载波的这些参量随基带信号的变化而变化，形成带通信号，这一过程称为数字调制。

数字调制是用载波信号的某些离散状态来表征所传送的信息，在收端对载波信号的离散调制参量进行检测，还原成原来的数字基带信号，这一过程称为数字解调。

数字调制信号也称键控信号。

数字频带传输系统：包含了载波调制与解调过程。

在带通型信道中传输数字信号的优势是：带通型信道比低通型信道带宽大得多，可以采用频分复用技术传输多路信号。

另外，若要利用无线电信道，必须把低频信号转换成高频信号。

数字调制就是用数字基带信号对载波进行调制，使基带信号的功率谱（频谱）搬移到较高的载波频率上。

数字调制所用的载波一般也是连续的正弦型信号，因为它具有形式简单、便于产生和接收。

但调制信号则为数字基带信号。

与模拟调制中的幅度调制、频率调制和相位调制相对应，数字调制也分为三种基本方式：幅度键控（ASK），频移键控（FSK），相移键控（PSK）。

所谓“键控”，是指一种如同“开关”控制的调制方式。

比如对于二进制数字信号，由于调制信号只有两个状态，调制后的载波参量也只能具有两个取值，其调制过程就像用调制信号去控制一个开关，从两个具有不同参量的载波中选择相应的载波输出，从而形成已调信号。

7.1 二进制数字调制原理1 二进制振幅键控（2ASK）振幅键控是利用载波的幅度变化来传递数字信息，而其频率和初始相位保持不变。

在2ASK中，载波幅度随着调制信号1和0的取值而在两个状态之间变化。

2二进制幅度键控中最简单的形式称为通-断键控(OOK)，即载波在数字信号1或0的控制下来实现通或断。

OOK 信号的时域表达式为：二进制幅度键控信号的一般时域表达式为：此式为双边带调幅信号的时域表达式，它说明2ASK/OOK 信号是双边带调幅信号。
