钻芯法检测报告格式

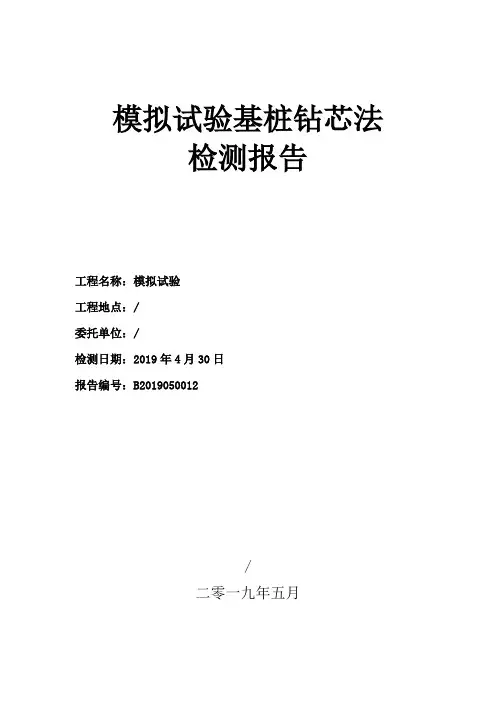

模拟试验基桩钻芯法检测报告工程名称：模拟试验工程地点：/委托单位：/检测日期：2019年4月30日报告编号：B2019050012/二零一九年五月检测人员：报告编写：校核：审核：批准：声明：1、本检测报告涂改、换页无效。

2、如对本检测报告有异议，可在报告发出后20天内向本检测单位书面提请复议。

3、检测单位名称与检测报告专用章名称不符者无效。

4、未经本站书面批准，不得复制本报告（完整复制除外）。

/2019年5月10日地址：/ 邮编：/联系电话：/ 联系人：/目录工程概况-------------------------------------第3页一、前言-------------------------------------第4页二、检测仪器设备和检测标准-------------------第4页三、成桩情况---------------------------------第8页四、检测结果---------------------------------第8页五、检测结论---------------------------------第9页六、附图表-----------------------------------第10页基桩钻芯法检测报告工程概况表1一、前言受/委托，我公司于2019年4月30日，对典型试验工程的冲孔灌注桩进行钻芯法检测。

目的是检测桩身砼质量情况、桩端持力层是否满足设计要求；桩底沉渣厚度是否符合设计及施工验收规范要求；施工记录桩长是否属实；委托方确定本次共检测1根桩，每桩钻1孔。

本次共检测1根桩，每桩钻1孔共1孔，钻芯总进尺14.46m，其中砼9.91m，持力层4.4m，截取砼芯样2组做抗压强度试验，岩芯样1组做饱和单轴抗压强度试验。

现将钻芯检测结果报告如下：二、检测仪器设备和检测标准1、检测仪器设备本次钻芯检测采用HT-150E型钻机进行钻芯作业。

2、检测标准钻芯法检测按照以下规范：国家标准《岩土工程勘察规范》（GB 50021-2001（2009年版））、广东省标准《建筑地基基础检测规范》（DBJ5-60-2008）、国家标准《建筑地基基础设计规范》（GB 50007-2011）、国家标准《建筑地基基础工程施工质量验收规范》（GB 50202-2002）和《建筑基桩检测技术规范》（JGJ 106-2014）中的有关规定进行。

检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：基桩钻芯法检测报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：基桩钻芯法检测报告MMJC-6123C批准：审核：校核：项目负责：基桩钻芯法检测报告（附录）一、工程及地质概况根据《xxxx岩土工程勘察报告》，拟建场地土层情况自上而下为：1、填土：灰黄色，稍湿，松散，厚度约0.4~4.8m。

2、中砂：灰黄色，饱和，稍密，厚度约0.85~5.6m。

3、残积砂质粘性土：灰黄、灰白色，可塑~硬塑状，厚度约0.9~23.8m。

4、全风化花岗岩：灰黄、灰白色，硬塑状，岩芯呈砂土状，风化裂隙极发育。

土石工程分级为Ⅲ级。

厚度约0.5~28.35m。

5、强风化花岗岩(砂土状)：灰黄、灰白色，岩芯呈砂土状，致密，散体结构，风化裂隙发育。

土石工程分级为Ⅳ级。

厚度约2.4~14.4m。

6、强风化花岗岩(碎块状)：灰黄、灰白色，坚硬状，岩芯呈碎屑、碎块状，块状结构，风化裂隙发育。

土石工程分级为Ⅳ级。

7、中风化花岗岩：灰白色，块状结构，岩芯成柱、短柱状，裂隙尚发育，岩石坚硬程度为较坚硬，岩体完整程度为较破碎，岩石饱和单轴抗压强度62.0MPa。

土石工程分级为Ⅴ~Ⅵ级，未揭穿。

二、试桩参数由业主、监理或设计单位指定，对施工编号为1#、2#桩这2根桩进行钻芯法试验。

技术参数如表1所示。

表1 各试桩有关参数三、检测目的和芯样抗压试验要求基桩钻芯法是采用金刚石岩芯钻探技术和施工工艺，对桩基工程中的基桩，钻取砼芯样，用以评定桩身完整性、桩底沉渣厚度、桩端持力层及桩身砼强度。

抗压试验芯样由委托方和监理按照《建筑基桩检测技术规范》（JGJ 106-2014）要求从检测桩所取芯样中选取。

芯样试件的抗压强度试验按现行国家标准《普通砼力学性能试验方法》（GB/T50081－2002）有关规定进行。

四、芯样钻取、加工及试验本次取芯试验采用XY-2XY-2B型钻机，管理编号MMJC-122D-1，其振动小、调速范围广、扭矩大，采用液压操纵，钻机立轴的径向跳动不超过0.1mm 。

基桩钻芯检测报告报告编号：xxxxxxxxxxxx工程名称：xxxxxxxxxxxxxxxxxxxx工程地点：xxxxxxxxxxxxxxxxxxxxxxxxxxxx委托单位：xxxxxxxxxxxxxxxxxxxxxxxxxx检测日期：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx勘察公司名称xxxx年xx月xx日xxxxxxxxxxxxxxxxx基桩钻芯检测报告报告编号：xxxxxxxxxxxxxxxxx重要提示：1、报告未盖基桩检测专用章无效。

2、报告无检测、编写、审核、批准人签字无效。

3、报告发生改动、换页或剪贴后无效。

4、未经检测单位同意，报告不得部分复制。

5、如对检测报告有异议，应于收到报告之日起十五日内向本检测单位书面提出，逾期视为认可检测结果。

地址：xxxxxxxxxxxxxxxxxxxxxxx 邮政编码：xxxxx电话：xxxxxxxxxxxxxxx 联系人：xxxxx目录封面 -------------------------------------------- 1重要提示--------------------------------------------- 2目录 -------------------------------------------- 31、前言 (3)2、工程地质概况 (4)3、受检桩的施工概况 (4)4、检测标准及设备 (4)4.1检测标准 (4)4.2仪器设备 (4)5、检测结果 (4)5.1钻芯检测情况 (4)5.2桩身砼完整性 (5)5.3桩身砼抗压强度 (6)5.4砼芯样抗压强度的评定 (6)6、检测结论 (8)7、附图表 (9)1、前言受xxxxxxxxxxxxxxxxx的委托，我公司于xxxx年xx月xx日～xxxx年xxx 月xxx日对xxxxxxxxxxxxxxxxxxx的人工挖孔桩进行了钻芯检测。

受检桩数为xx 根，每根桩各钻1孔，共钻3孔，完成总进尺41.71米。

钻芯法检测混凝土抗折强度检测报告1.引言概述部分的内容可以写成以下样式：1.1 概述混凝土是建筑工程中广泛应用的一种重要材料，其抗折强度是评估混凝土结构性能的重要指标之一。

然而，传统的混凝土抗折强度检测方法需要采取破坏性试验，不仅工作量大，而且对实际工程造成了一定的损害。

为了解决这一问题，钻芯法成为一种广泛应用的非破坏性混凝土抗折强度检测方法。

钻芯法通过在混凝土结构上钻取芯样，并利用芯样所承受的剪应力来间接评估混凝土的抗折强度。

相较于传统的破坏性试验，钻芯法不仅具有不破坏性、高效率的特点，而且可以在施工过程中进行多次测量，对实际工程的损害更小。

本文旨在介绍钻芯法检测混凝土抗折强度的原理和方法，并探讨该方法的优势和适用范围。

接下来的章节将首先阐述钻芯法的工作原理和检测方法，包括芯样的钻取过程和试验的具体操作步骤。

然后，本文将详细讨论钻芯法相较于传统方法的优势，如不破坏性、高效率和可重复性等。

同时，我们将探讨钻芯法的适用范围，包括不同混凝土强度等级和不同结构形式的应用情况。

通过本文的研究和总结，将进一步明确钻芯法检测混凝土抗折强度的可行性，并展望其在混凝土结构工程中的意义和应用前景。

旨在为工程师和科研人员提供一个更加准确、高效和经济的混凝土抗折强度检测方法，推动混凝土结构工程的发展和创新。

1.2 文章结构文章结构本文主要包括以下几个部分：1. 引言：介绍本文所要讨论的问题，并概括了钻芯法检测混凝土抗折强度的背景和意义。

2. 正文：2.1 钻芯法检测混凝土抗折强度的原理和方法：详细介绍了钻芯法检测混凝土抗折强度的原理，包括了测试设备、试验步骤和数据解析等内容。

2.2 钻芯法检测混凝土抗折强度的优势和适用范围：阐述了钻芯法检测混凝土抗折强度相较于其他方法的优势，例如无损、准确性高、样本不受破坏等，并说明了适用的具体场景和条件。

3. 结论：3.1 钻芯法检测混凝土抗折强度的可行性总结：总结了钻芯法检测混凝土抗折强度的可行性和可靠性，强调其在实际工程中的应用价值。

钻芯法混凝土强度检测报告Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1-检测报告Detection Report报告编号Serial NumberRYJK-JG-002（11）-2016项目名称Sample Description中海·国际社区S04#楼楼板混凝土强度检测委托单位Applicant广西瑞宇建筑科技有限公司监测类别Monitoring Type委托检测广西瑞宇建筑科技有限公司Guangxi Ruiyu Construction Technology Co.,Ltd.2016年11月30日声明1.本监测报告涂改、换页无效；2.未经本监测单位书面批准，不得复制本报告，复印的报告未加盖检测专用章无效；3.监测报告无三级审核手写签字无效；4.检测单位名称与检测专用章所示名称不符者无效；5.如对本监测报告有异议，可在收到报告后15天内向本检测单位书面提请复议；6.指定样品的委托检测结果仅对样品负责。

地址：广西南宁市秀厢大道56号4号综合楼邮编：530004电话： Fax：工程名称中海·国际社区S04#楼委托日期2016年11月设计单位南宁市建筑设计院检测日期2016年11月16日-2016年11月17日监理单位桂林南方建设监理有限责任公司样品编号/施工单位歌山建设集团有限公司样品类别/监测地点广西南宁市降桥路监测类别委托检测监测项目楼板混凝土强度检测目录1 工程概况中海国际社区S04#楼位于广西南宁市降桥路，由南宁中海宏洋房地产有限公司承建。

该工程为一栋3层的框架结构建筑，基础采用CFG桩基础。

该工程设计单位为南宁市建筑设计院。

一层柱的设计混凝土强度等级均为C30，一层梁（板）至屋面梁（板）的设计混凝土强度等级均为C30。

一层墙体的设计砂浆强度等级为。

一层柱受力钢筋的设计混凝土保护层厚度分别为30mm。

我公司根据相关规范及业主要求，对该工程二层②-③×C-D轴楼板进行钻芯法混凝土强度检测。

钻芯检测报告客户名称：XXXXX 公司地点：XX省XX市钻探公司：XXXXX钻探地点：XX项目钻带：XX钻探单位：m检测日期：20XX年XX月XX日检测编号：XXXXXXXXXX一、检测现场在现场检测前，我们进行了现场勘察，发现钻探孔的深度为XXm，直径约为XX寸。

现场条件比较复杂，存在着一些不确定的因素，但是我们在检测前对所有可能影响检测结果的因素进行了合理的估计和评估，并对检测设备进行了严密的检查和校准，保证了检测结果的准确性和可靠性。

二、检测结果经过对钻探芯样品进行系统的分析和研究，我们得出了以下结论：1. 钻芯质量经过对钻芯样品的观察和分析，我们发现其质量良好，不存在结构损伤和裂纹等缺陷。

2. 物理性质（1）密度钻芯样品的密度为XXg/cm³。

（2）磁性经过磁场测试，钻芯样品的磁性为XX。

3. 土壤和岩石结构通过对钻芯样品的构造和结构进行分析，我们认为在该区域存在着以XX为主的岩层，该岩层坚硬、均质，无明显的岩层包矸和节理裂隙。

三、检测结论1. 钻芯质量良好，对钻探工作起到了积极的推动作用。

2. 在该区域范围内存在以XX为主的岩层，岩层性质坚硬稳定。

四、推荐建议针对以上检测结果，我们提出以下建议：1. 在对该区域进行钻探工作时，应对岩层的影响进行充分的考虑，特别是遇到困难的地层时，应采取合适的措施来保障钻探工作的顺利进行。

2. 钻探工作结束后，应及时清洗和维护钻探设备，以保证下一次的钻探工作的顺利进行。

五、注意事项1. 本报告仅限于对钻芯样品的检测结果，不包含其他任何方面的评估和推断。

2. 本报告的结论和建议仅供参考，每个具体情况应具体分析具体决定，本公司不承担因使用本报告所引发的任何责任和后果。

以上是本次钻芯检测报告的全部内容，希望对您有所帮助。

若您还有任何疑问或需要更多的帮助，请随时联系我们。

基桩钻芯法试验检测报告工程名称：工程地点：委托单位：检验日期：报告总页数：报告编号：二Ｏ一九年三月十八日基桩钻芯法试验检测报告现场检测人员：报告编写：校核：审核：总经理：声明：1、本检测报告涂改、换页无效。

2、如对本检测报告有异议，可向本检测单位书面提请复议。

3、未经本单位书面批准，不得复制此检测报告（完整复制除外）。

二Ｏ一九年三月十八日工程概况表1一、前言广东公司于2019年1月9日～2月29日对碧商铺(工程概况见表1)的基桩进行钻芯法检测。

目的是检测桩身混凝土质量、桩身混凝土强度是否符合设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩端持力层是否满足设计要求；施工记录桩长是否属实等。

根据国家、广东省的有关规定，并考虑本工程的具体情况，经有关单位研究协商，本次试验共检测7根工程桩。

根据规范要求，桩径1.2～1.6m的桩，每桩钻芯孔数不得少于2孔，共钻14孔。

抽芯总进尺137.20m，其中桩身混凝土进尺93.95m，持力层进尺43.25m，取混凝土芯样28组、岩芯样7组进行天然抗压强度试验。

现将钻芯检测结果报告如下：二、检测仪器设备和检测标准1、检测仪器设备本次钻芯法检测采用北京探矿机械厂生产的XY-1A型钻机，φ101mm 单动双管金刚石钻具。

2、检测标准本次钻孔抽芯检测执行国家行业标准《岩土工程勘察规范》GB50021-2001（2009年版）、《建筑地基基础工程施工质量验收规范》GB50202及广东省标准《建筑地基基础检测规范》DBJ15-60-2008中有关内容。

三、成桩情况根据委托单位所提供的设计及施工资料，各检测桩的情况见表2。

受检基桩设计与施工资料表2四、检测结果（一）173#桩（抽2孔）173#A孔：终孔深度12.02m。

0.00～8.27m混凝土：灰白色，芯样连续、完整、胶结好，芯样表面光滑，见少量气孔，断口吻合，芯样呈长柱状，骨料分布均匀，骨料粒径1～3cm。

抽检桩身上、下部位砼抗压强度代表值分别为：23.1MPa、32.9MPa。

基桩钻芯法检测报告工程名称：工程地点：委托单位：检测日期：2015年月日～月日报告总页数：页报告编号：武科创（2015）字第（）号合同编号：武汉中科科创工程检测有限公司2015年月日项目名称基桩钻芯检测现场检测人员：（上岗证号）报告编写：（上岗证号）校核：（上岗证号）审核：（上岗证号）授权签字人：声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、授权签字人签字无效；5．未经书面同意不得部分复制或作为他用；6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。

检测单位：武汉中科科创工程检测有限公司地址：武昌小洪山邮编：430071电话：传真：监督电话：目录一项目概况 (5)二地质概况 (6)三检测依据 (6)四钻芯现场检测 (6)五检测结果 (8)六结论 (9)七附图表 (10)jczxe-mail：一、项目概况表1二、地质概况详见地质勘察报告。

三、检测依据按照国家《建筑基桩检测技术规范》(JGJ106-2014)执行。

四、钻芯现场检测1、现场检测(1)钻取芯样采用液压操纵的高速钻机，配置水泵、孔口管、扩孔器、卡簧、扶正稳定器等钻具；(2)每回次钻孔进尺控制在1.5m内，钻至桩底，采取减压、慢速钻进，钻取沉渣并测定沉渣厚度；(3)钻芯结束后，对芯样和钻探标进行拍照。

2、混凝土芯样试件抗压强度的确定(1)取一组3块试件强度值的平均值，作为该组混凝土芯样试件抗压强度检测值；(2)同一受检桩同一深度部位有两组或两组以上混凝土芯样试件抗压强度检测值时，取其平均值作为该桩该深度处混凝土芯样试件抗压强度检测值；(3)取同一受检桩不同深度位置的混凝土芯样试件抗压强度检测值中的最小值，作为该桩混凝土芯样试件抗压强度检测值。

3、检测设备本次钻芯法检测采用广东省地质局探矿机械厂生产的GY-1A型柴油动力油压钻机，采用101mm单动双管金刚石钻具。

基桩钻芯法检测报告工程名称：广东省江门至肇庆公路刘村连接线工程 工程地点：广东省高要市白土镇委托单位：广东省高速公路有限公司检测日期：2012年8月13日～29日报告总页数：49页(含本页)报告编号：D2012HZX0004广东省有色金属工业建筑工程质量检测站二〇一二年九月二日广东省江门至肇庆公路刘村连接线工程基桩钻芯法检测报告检测人员：上岗证号：上岗证号：报告编写：上岗证号：校核：上岗证号：审核：上岗证号：批准：注意事项：1、检测报告未加盖检验单位“检验专用章”无效；2、检测报告无检测人员、审核、批准人签名无效；3、检测报告涂改无效；4、未经本实验室书面批准，不得部分复制检测报告（完整复制除外）；5、复印检测报告未重新加盖“检验专用章”无效；6、对检测报告若有异议，应于收到检测报告之日起十五日内向检验单位提出。

广东省有色金属工业建筑工程质量检测站二〇一二年九月二日检测站地址：广州市黄埔区茅岗路88号8栋首层 邮 编：510700查询电话：020-******** 传 真：020-******** 网 址：/ 申诉电话：020-******** 电子邮箱：001@ 委托编号：12HZX0004工程概况表1工程名称广东省江门至肇庆公路刘村连接线工程工程地点广东省高要市白土镇建设单位广东省高速公路有限公司勘察单位中交第一公路勘察设计研究院有限公司设计单位中交第一公路勘察设计研究院有限公司承建单位广东江肇高速公路管理中心基桩施工单位中交第二航务工程局有限公司监理单位广东华路交通科技有限公司质量监督站广东省交通运输质量监督站里程段K9+857～K9+982、K9+982～K10+140、K10+861～K10+891、K11+056～K11+086、K11+174～K11+204、K11+287～K11+317、K11+546～K11+576、K11+593～K11+629建筑面积（m2）/ 开工日期2012.4.16桩型水泥土搅拌桩桩径（mm）Φ500设计桩长(m) 12桩身设计强度R28≥0.8MPaR90≥1.2MPa单桩竖向抗压承载力特征值（kPa）150 桩端持力层粉质粘土工程桩总数（根）/检测桩数（根）17检测方法钻芯法检测日期 2012.08.13～29 备注一、前言受中交第二航务工程局有限公司委托，广东省有色金属工业建筑工程质量检测站于2012年8月13日至29日，对广东省江门至肇庆公路刘村连接线工程（概况见表1）的水泥土搅拌桩进行钻芯法检测。

钻芯法检测混凝土抗压强度检测报告
委托单位：报告编号：ZX2010032号
晋方圆建筑检测有限公司（章）
签发日期：2010-08-14
钻芯法检测混凝土抗压强度检测报告
委托单位：报告编号：ZX2010033号
晋方圆建筑检测有限公司（章）
签发日期：2010-08-14
钻芯法检测混凝土抗压强度检测报告
委托单位：报告编号：ZX2010034号
晋方圆建筑检测有限公司（章）
签发日期：2010-08-14
钻芯法检测混凝土抗压强度检测报告
委托单位：报告编号：ZX2010035号
晋方圆建筑检测有限公司（章）
签发日期：2010-08-14
钻芯法检测混凝土抗压强度检测报告
委托单位：报告编号：ZX2010036号
晋方圆建筑检测有限公司（章）
签发日期：2010-08-14
钻芯法检测混凝土抗压强度检测报告
委托单位：报告编号：ZX2010037号
晋方圆建筑检测有限公司（章）
签发日期：2010-08-14
钻芯法检测混凝土抗压强度检测报告
委托单位：报告编号：ZX2010038号
晋方圆建筑检测有限公司（章）
签发日期：2010-08-14
钻芯法检测混凝土抗压强度检测报告
委托单位：报告编号：ZX2010039号
晋方圆建筑检测有限公司（章）
签发日期：2010-08-14
钻芯法检测混凝土抗压强度检测报告
委托单位：报告编号：ZX2010040号
晋方圆建筑检测有限公司（章）
签发日期：2010-08-14。

（样式一，须另加专用封套）（这里提供两种样式，各单位具体执行时可以微调，但信息量只能增加，不得减少）※※※※※※※※※※工程基桩声波透射法检测报告报告编号：※检测人员：（含上岗证号）报告编写：（含上岗证号）复核：（含上岗证号）（盖骑缝章）审核：（含上岗证号）批准人（含职务）：（或技术负责人，各单位据质量管理手册自定）（技术资质专用章、CMA章等，分开或合一均可）检测单位名称（须与专用章名称统一）※年※月※日声明1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、批准人（或技术负责人）签字无效；5．未经书面同意不得复制或作为他用。

6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。

检测单位：（加盖技术资质专用章、CMA章等，分开或合一均可）地址：邮编：电话：传真：监督电话：联系人：（样式二）（这里提供两种样式，各单位具体执行时可以微调，但信息量只能增加，不得减少，正式报告中须去掉本规定格式中的注释红字）基桩声波透射法检测报告工程名称：工程地点：委托单位：（盖骑缝章）检测日期：※年※月※日报告编号：合同编号：（可缺省）（技术资质专用章、CMA章等，分开或合一均可）检测单位名称（须与专用章名称统一）※年※月※日※※※※※※※※※※※※工程基桩声波透射法法检测报告检测人员：（含上岗证号）报告编写：（含上岗证号）复核：（含上岗证号）审核：（含上岗证号）批准人（含职务）：（或技术负责人，各单位据质量管理手册自定）声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、批准人（或技术负责人）签字无效；5．未经书面同意不得复制或作为他用。
