MATLAB图形界面制作GUI与句柄图形

(1)利用Matlab的图形用户界面（GUI）功能，设计并实现实验主界面；(2) 实现在“符号计算”图形用户界面中的各项符号计算功能，如实现Matlab的求极限、求导、求不定积分与定积分、级数求和、方程组的符号求解、常微分方程的符号求解等符号计算；(3) 利用Matlab的二维、三维绘图功能，实现图形用户界面（GUI）中的部分符号计算的可视化，即给出符号计算实例的同时实现该实例的图形化描述。

如下图给出了一个简单的GUI界面，学生可以参考如下图设计出自己的GUI界面。

程序如下：hf=figure('Position',[200,200,700,500],...'Name','信计08（2）班阿卜杜热黑木20080803417', ...'NumberTitle','off','MenuBar','none');uicontrol(hf,'Style','Frame','Position',[0,0.15,0.45,1],...'Units','normalized','Back',[0,1,1]);COMM1=['n=str2num(get(he1,''String''));', ...%求导连接'b=sym(get(he7,''String''));',...'dec=diff(b,n);', ...'set(he8,''string'',char(dec));'];COMM2=['a=str2num(get(he2,''String''));', ...%求极限连接'f=sym(get(he7,''String''));',...'lim=limit(f,a);', ...'set(he8,''string'',char(lim));'];COMM3=['g=sym(get(he7,''String''));',... %不定积分连接'int_1=int(g);', ...'set(he8,''string'',char(int_1));'];COMM4=['a=str2num(get(he3,''String''));', ... %级数求和连接'b=str2num(get(he5,''String''));', ...'f=sym(get(he7,''String''));',...'sum_1=symsum(f,a,b);', ...'set(he8,''string'',char(sum_1));'];COMM5=['a=str2num(get(he4,''String''));', ... %定积分连接'b=str2num(get(he6,''String''));', ...'f=sym(get(he7,''String''));',...'int_2=int(f,a,b);', ...'set(he8,''string'',char(int_2));'];COMM6=['f=get(he7,''String'');',...'dsolve_1=dsolve(f,''x'');', ...'set(he8,''string'',char(dsolve_1));'];COMM7=['f=get(he7,''String'');',...'ezplot(f);'];COMM8=['g=get(he8,''String'');',...'ezplot(g);'];uicontrol(hf,'Style','Push','Position',[0.02,0.9,0.11,0.06],...'String','求导','Units','normalized','Call',COMM1); uicontrol(hf,'Style','Text','Position',[0.17,0.85,0.08,0.1],...'Units','normalized','Horizontal','center',...'String','阶数','Back',[0,1,1]);he1=uicontrol(hf,'Style','Edit','Position',[0.25,0.9,0.15,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Push','Position',[0.02,0.72,0.13,0.06],...'String','求极限','Units','normalized','Call',COMM2);uicontrol(hf,'Style','Text','Position',[0.17,0.67,0.08,0.1],...'Units','normalized','Horizontal','center',...'String','极限点','Back',[0,1,1]);he2=uicontrol(hf,'Style','Edit','Position',[0.25,0.72,0.15,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Push','Position',[0.02,0.58,0.13,0.06],...'String','不定积分','Units','normalized','Call',COMM3);uicontrol(hf,'Style','Push','Position',[0.02,0.45,0.13,0.06],...'String','级数求和','Units','normalized','Call',COMM4);uicontrol(hf,'Style','Text','Position',[0.31,0.44,0.06,0.06],...'Units','normalized','Horizontal','center',...'String','上限','Back',[0,1,1]);he5=uicontrol(hf,'Style','Edit','Position',[0.38,0.45,0.06,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Text','Position',[0.17,0.44,0.06,0.06],...'Units','normalized','Horizontal','center',...'String','下限','Back',[0,1,1]);he3=uicontrol(hf,'Style','Edit','Position',[0.24,0.45,0.06,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Push','Position',[0.02,0.32,0.13,0.06],...'String','求定积分','Units','normalized','Call',COMM5);uicontrol(hf,'Style','Text','Position',[0.31,0.31,0.06,0.06],...'Units','normalized','Horizontal','center',...'String','上限','Back',[0,1,1]);he6=uicontrol(hf,'Style','Edit','Position',[0.38,0.32,0.06,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Text','Position',[0.17,0.3,0.08,0.06],...'Units','normalized','Horizontal','center',...'String','下限','Back',[0,1,1]);he4=uicontrol(hf,'Style','Edit','Position',[0.24,0.32,0.06,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Push','Position',[0.02,0.2,0.16,0.06],...'String','解微分方程','Units','normalized','Call',COMM6);uicontrol(hf,'Style','text','Position',[0.48,0.9,0.13,0.06],...'String','原函数','Units','normalized');he7=uicontrol(hf,'Style','edit','Position',[0.65,0.9,0.30,0.06],...'String','','Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','text','Position',[0.48,0.77,0.13,0.06],...'String','结果函数','Units','normalized');he8=uicontrol(hf,'Style','text','Position',[0.65,0.77,0.30,0.06],...'String','','Units','normalized','Back',[0,1,0]);h_axes=axes('position',[0.55,0.2,0.4,0.5]);uicontrol(hf,'Style','push','Position',[0.58,0.02,0.13,0.06],...'String','初始绘图','Units','normalized','call',COMM7);uicontrol(hf,'Style','push','Position',[0.80,0.02,0.13,0.06],...'String','结果绘图','Units','normalized','call',COMM8);uicontrol(hf,'Style','Push','Position',[0.02,0.02,0.08,0.06],...'String','退出','Units','normalized','Call', 'close');。

西北农林科技大学实验报告学院名称：理学院专业年级：姓名：学号：课程：数学软件实验报告日期：2014年11月22日实验六MATLAB的句柄绘图与GUI界面设计一、实验目的MATLAB语言的句柄绘图可以对图形的各基本对象进行更为细腻的修饰，能产生更为复杂的图形，而且为动态图形的制作奠定了基础。

本次实验的目的是了解图形的基本结构，掌握图形对象之间的关系，熟悉图形对象属性的获取、设置与修改。

并能初步使用MATLAB 的GUI界面设计进行界面的设计，为将来进行软件开发打好基础。

二．实验要求MATLAB的底层图形修饰方法十分的丰富，通过本次实验，要求能体会句柄图形的概念，熟悉根屏幕、图形窗口、界面控制、界面菜单、轴、线、面、字、块、像等基本图形对象的创建和修改，熟练掌握基本图形对象的属性获取、设置与修改，会利用对象属性修改图形，会创建与修改界面控制与界面菜单。

能根据需要使用消息对话框、警告对话框、输入对话框、提示对话框、列表对话框、进度指示条等。

能初步设计出自己较为满意的GUI图形用户界面。

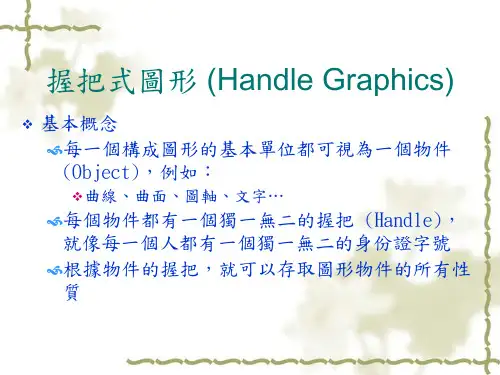

三．实验内容一、句柄图形的概念句柄图形（Handle Graphics）：是一种面向对象的绘图系统。

该系统提供创建计算机图形所必须的各种软件。

它所支持的指令，可直接创建线、文字、网线、面以及图形用户界面。

在MATLAB中的图形系统中，所有的图形操作都是针对图形对象而言的，每个对象从创建时起就被赋予了唯一的标识，这种标识就是该图像的句柄。

1．图形对象MATLAB的图形对象包括计算机屏幕、图形窗口、坐标轴、用户菜单、用户控件、曲线、曲面、文字、图像、光源、区域块和方框等。

系统将每一个对象按树型结构组织起来。

每个具体图形不必包含每个对象，但每个图形必须具备根屏幕和图形窗口。

2．图形对象句柄MATLAB在创建每一个图形对象时，都为该对象分配唯一的一个值，称其为图形对象句柄(Handle)。

句柄是图形对象的唯一标识符，不同对象的句柄不可能重复和混淆。

如果没有图形用户界面(GUI)我们只能从命令行(Command Window)中调用相关程序，这相对比较繁琐，并且不是所有用户都是这个能力。

就好比计算机的 DOS 系统，在有windows的情况下，您会选择DOS吗？当然我们也不排除骨灰级的人物！在本节教程我们主要针对没有G UI 创建和使用经历的网友，但是必要的M ATLAB基础知识是需要的。

在教程中我们将创建一个简单的GUI程序，它执行两个数的加法运行，然后显示其运算结果。

一、打开和创建GUI界面1、首先打开Matlab，在Command Window中输入guide回车2、此时打开GUI编辑器GUIDE(GUI Developer的缩写)2.1 界面上有两个标签也“Creat New GUI”和“Open Existing GUI”如果创建新的GUI此时我们选择第一个标签页，但如果打开其它已经存在的GUI 就点击第二个标签吧2.2 这里我们选择第一个标签下的“Blank GUI”(空白 GUI)，下面还有几个系统GUI模版，你可以根据需要选择其它的。

2.3 点击“OK”我们正式进入GUIDE界面，呵呵，是不是感觉似曾相识3、添加你需要的控件到figure中在添加控件之前，您最好对您的GUI界面布局已经有一定的构思了，否则盲目性太大了不利于您的编程。

下面是我们构思的布局。

二、添加控件和设置属性在正式讲解之前，我们先讲解下GUI中的鼠标基本操作(a) 在左边的控件面板中鼠标左击选择您需要的控件，然后放开鼠标(b) 在右边的figure中按住左键，画出您的控件，于是空间就在figure上(c) 你可以用鼠标拖拽figure上所有控件，来改变他们的位置(d) 在控件上双击鼠标左键(右击是快捷菜单)可打开控件属性面板1、从上面的布局构思，我们知道本GUI需要以下控件：三个“编辑文本框”(Edit Text)：三个“静态文本框”(Static Text)：一个“确定按钮”(Pushbutton)按照上面介绍的鼠标操作方法，将这6个控件拖到右边的figure中，如下图所示2、接下来就是编辑这些控件的属性好，下面从Static Text开始吧，双击其中一个“静态文本块”，将跳出该控件的“属性查看器”(Property Inspector)GUI控件的几个常用属性说明如下：position：指示空间在figure中的位置font**：字体相关属性string：相当如VB中的caption，就是显示在控件上的文字tag：控件的唯一标识符，相当于ID，我们需要tag来指定某一个空间2.1 在这里我们修改它的“string”属性为“+”2.2 同理修改它的“fontsize”属性为20在编辑完这些属性后，直接点击右上角的“关闭”按钮，关闭属性查看器，此时属性会自动保存。

句柄图形句柄图形对象句柄图形是对底层图形例程集合的总称，实际上是进行生成图形的工作句柄图形的概念：一幅图的每一组成部分是一个对象，每一个对象有一系列句柄和它相关，每一个对象又按需要可以改变属性1、图形框架窗口对象（Figure）（1）、绘制图形的图形框架窗口对象gca：获得当前坐标轴对象的句柄gcbf：获得当前正在执行调用的图形对象的句柄gcbo：获得当前正在执行调用的对象的句柄gcf：获得当前图形对象的句柄gco：获得当前对象的句柄get(gcf) %由于当前状态下不存在图形窗口，系统生成新的图形窗口（2）、核心（Core）对象核心对象：包括直线、文本和特殊对象（光、图像和面图）等基本的绘图命令坐标系对象：包括线、面图和等高线图等描述的数据对象MATLAB中创建核心对象的函数axes：坐标轴image：MATLAB中的图像light：光源line：二维图形中最基本的图形对象patch：按指定方式填充多边形rectangle：具有可设置边界和表面颜色的二维图形对象surface：图形表面text：图形中的文本[x y]=meshgrid([-2:0.4:2]);Z=x.*exp(-x.^2-y.^2);fh=figure('Position',[350 275 600 450],'Color','w');ah=axes('Color',[0.8 0.8 0.8],'XTick',[-2 -1 0 1 2],...'YTick',[-2 -1 0 1 2]);sh=surface('XData',x,'YData',y,'ZData',Z,...'FaceColor',get(ah,'Color')+0.1,...'EdgeColor','k','Marker','o',...'MarkerFaceColor',[0.5 1 0.85]);view(3)（3）、绘图（Plot）对象绘图对象的父对象可以是坐标轴对象或是群对象MATLAB中绘图对象及其绘图命令areaseries：用于创建area图barseries：用于创建bar图contourgroup：用于创建contour图errobarseries：用于创建errorbar图lineseries：提供给绘制线型图的plot和plot3等函数使用quivergroup：用于创建quiver和quiver3图形scattergroup：用于创建scatter和scatter3图形stairseries：用于创建阶梯图形stemseries：用于创建stem和stem3图形surfaceplot ：提供给surf和mesh群函数使用[x y z]=peaks;[c h]=contour(x,y,z);set(h,'LineWidth',3,'LineStyle',':')（4）、注释对象图形编辑工具栏Insert菜单注释函数x=-2*pi:pi/12:2*pi;y=x.^2;subplot(2,2,1:2)plot(x,y)h1=subplot(223);y=x.^4;plot(x,y)h2=subplot(224)y=x.^5;plot(x,y)%定义注释矩形的位置和大小p1=get(h1,'Position');t1=get(h1,'TightInset');p2=get(h2,'Position');t2=get(h2,'TightInset');x1=p1(1)-t1(1);y1=p1(2)-t1(2);x2=p2(1)-t2(1);y2=p2(2)-t2(2);w=x2-x1+t1(1)+p2(3)+t2(3);h=p2(4)+t2(2)+t2(4);%创建注释矩阵来环绕下面两个子图annotation('rectangle',[x1 y1 w h],...'FaceAlpha',0.2,'FaceColor','red','EdgeColor','red');通用函数get和set1、get函数get(handle,’PropertyName’)：得到对象的属性及其属性值Hf_1=figure('color','w')p=get(Hf_1,'position') %位置p=get(Hf_1,'Children') %子对象p=get(Hf_1,'Color') %颜色get(Hf_1) %整个图形的属性2、set函数set(H,’PropertyName’,PropertyValue)：可以同时设置多个属性的值set(H,a)：a为结构体，字段名为图形对象的属性名，字段值为属性值set(H,pn,pv)：通过单元型变量为图形对象进行属性赋值，其中pn和pv为单元型变量，pn 为1*n的字符型单元变量，其分量为图形对象的属性名，pv可以是m*n的单元型变量，这里m为句柄数组H的长度，即m=length(H)x=-2*pi:pi/12:2*pi;y=x.^2+x.^3;h=figure;plot(x,y);set(h,'position',[232 248 560 420])set(h,'units') %帮助set(h,'position') %帮助figure('Color','blue','NumberTitle','off','Name','My Figure')Hf_fig=figureHf_line=lineset(Hf_line)get(Hf_line)x=linspace(-2*pi,2*pi,200);y=sin(x);Hf_sin=plot(x,y);set(Hf_sin,'Color',[1 0.5 0],'LineWidth',3)z=cos(x);hold onHf_cos=plot(x,z);set(Hf_cos,'Color',[0.75 0.75 1])查找对象Hf_fig=gcf：返回当前图形的句柄Hf_ax=gca：返回当前图形的当前坐标轴句柄Hx_obj=gco或是Hx_obj=gco(Hf_fig)：获取当前对象findobj函数Hx=findobj(‘P1name’,P1value,…)：返回根部和根部以下的那些属性值与findobj参数项匹配的对象句柄Hx=findobj(Objecthandle,‘P1name’,P1value,…)：限定在Objecthandle中列出的对象和它们的子对象Hx=findobj(Objecthandle,’flat’,‘P1name’,P1value,…)：限定在Objecthandle中列出的对象H=findobj：返回根对象和它所有子对象的句柄H=findobj(Objecthandle)：返回Objecthandle中列出的对象和它们的子对象的句柄当前对象的定义：用鼠标刚刚点过的对象x=linspace(-pi,pi,100);y=sin(x);z=cos(x);plot(x,y,'r',x,z,'g');H1_lines=get(gca,'Children');for k=1:size(H1_lines)if get(H1_lines(k),'color')==[0 1 0] %查找图中绿色线条的句柄H1_green(k)=H1_lines(k);endendH1_green堆积次序堆积次序决定哪一对象叠加在其他对象上，最后被创建的对象在堆栈顶部默认属性使用set函数默认属性名：Default+属性名set(0,'DefaultAxesColorOrder',[0 0 0],...'DefaultAxesLineStyleOrder','-|--|:|-.')z=peaks;plot(1:49,z(4:7,:))。

MATLAB实现GUI界面一、搭建最基本的GUI本节通过两个例子进行论述，分别介绍GUI基本操作，即数值运算、数据导入、图形绘制等功能的GUI实现。

A-加法器首先上效果图：输入两个数值，点击Add!，便可显示结果，下面开始逐步介绍。

•GUI新建常用的新建GUI方法有两个：1.mand Window输入guide—>Create New GUI;2.Home—>New—>Graphical User Interface;注意：勾选“Sace new figure as:”，可选择存储路径，并对文件命名。

这里我们选择默认的“Blank GUI(Default)”,点击“OK”，便可进入，本文主要用到以下几个选框：•GUI框架搭建本文为基础内容，框架内修改的主要是点击需要添加的选框至面板中，双击选框，特性中：其中String：显示的名称；Tag:标签，主要用于程序编写时，对变量进行定位；常用：position：指示空间在figure中的位置font**：字体相关属性string：相当如VB中的caption，就是显示在控件上的文字tag：控件的唯一标识符，相当于ID，我们需要tag来指定某一个空间因此，我们只需要设定参与操作的选框tag；对于不涉及操作、仅仅作为显示的选框，其tag我们可以默认。

分析加法器，我们总共需要的选框：其中，涉及操作的有：两个输入（两个编辑文本框）+ 一个执行加法运算的开关（一个确定按钮）+结果显示（一个静态文本框）。

设置完成的效果图：点击“保存”，此时便出现.m和.fig两个文件，加法器的GUI框架搭建完毕。

•GUI对应代码完善步骤一：设定tag、String等参数；首先是回调函数的定位（如果已经退出GUI编辑框，可Command Window输入guilde进入）：选中并右键—>Viwe Callbacks—>Callback，即可打开对应的函数模块。

第十章 图形用户界面GUI 制作用户界面（或接口）是指：人与机器（或程序）之间交互作用的工具和方法。

如键盘、鼠标、跟踪球、话筒都可成为与计算机交换信息的接口。

图形用户界面（Graphical User Interfaces ，GUI ）则是由窗口、光标、按键、菜单、文字说明等对象（Objects ）构成的一个用户界面。

用户通过一定的方法（如鼠标或键盘）选择、激活这些图形对象，使计算机产生某种动作或变化，比如实现计算、绘图等。

假如读者所从事的数据分析、解方程、计算结果可视工作比较单一，那么一般不会考虑GUI 的制作。

但是如果读者想向别人提供应用程序，想进行某种技术、方法的演示，想制作一个供反复使用且操作简单的专用工具，那么图形用户界面也许是最好的选择之一。

MATLAB 为表现其基本功能而设计的演示程序demo 是使用图形界面的最好范例。

MATLAB 的用户，在指令窗中运行demo 打开那图形界面后，只要用鼠标进行选择和点击，就可浏览那丰富多彩的内容。

即便比较熟悉MATLAB 的读者，在他初次编写GUI 程序时，也会感到棘手。

为使读者获得制作自己GUI 的体验，本章“入门”节提供了一个简单的示例。

读者只要输入所提供的程序，就可引出相应的界面。

本章第2节叙述图形用户界面的设计原则和一般制作步骤。

第3、4节分别介绍用户菜单、用户控件的制作。

出于“由浅入深”的考虑，前4节制作GUI 是通过M 脚本文件实现的。

利用M 函数文件制作GUI ，需要解决数据传递问题，为此专设第5节给予阐述和示例。

这前5节内容对读者理解交互图形界面的工作原理很有帮助。

本章第6节专述MATLAB6.5提供的界面设计工作台的使用。

值得指出：该设计工作台与MATLAB5.3版的设计工具有很大不同。

新的设计工作台显得更成熟、方便。

在此提醒读者，假如要比较准确的理解本章程序和掌握本章内容，请先阅读第9章关于图柄的内容。

10.1 入门【例10.1-1】对于传递函数为1212++=s s G ζ的归一化二阶系统，制作一个能绘制该系统单位阶跃响应的图形用户界面。

(1 利用Matlab 的图形用户界面（GUI ）功能，设计与实现实验主界面；(2 实现在“数值计算”图形用户界面中的各项数值计算，如实现Matlab 的线性方程组的求解、数据统计与分析、数值插值、曲线拟合、常微分方程的数值求解等数值计算；(3 利用Matlab 的二维、三维绘图功能，实现图形用户界面（GUI ）中的数值计算的可视化，即给出数值计算实例的同时实现该实例的图形化描述。

如下图给出了一个简单的GUI 界面，学生可以参考如下图设计出自己的GUI 界面。

figure('Color' ,[1,1,1],'Position' ,[100,100,700,600],...'Name' , '' , ...'NumberTitle' , 'off' , 'MenuBar' , 'none' ;uicontrol('Style' , 'Frame' , 'Position' ,[0,0.08,0.45,1],...'Units' , 'normalized' , 'Back' ,[0,1,1];XIANQIU=['a=str2num(get(xishu,''String'';', ...'b=str2num(get(changshu,''String'';', ...'b=b'';x=a\b;', ...'set(jieguo,''string'',x;'];uicontrol('Style' , 'Push' , 'Position' ,[0.02,0.92,0.20,0.06],...'String' , 'ÏßÐÔ·½³Ì×éÇó½â', 'Units' , 'normalized' , 'Call' ,XIANQIU;uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.83,0.1,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'ϵÊý¾ØÕó', 'Back' ,[0,1,1];xishu=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.83,0.25,0.06],... 'Units' ,'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.72,0.1,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , '³£ÊýÏî¾ØÕó', 'Back' ,[0,1,1];changshu=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.72,0.25,0.06],.. .'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Push' , 'Position' ,[0.02,0.63,0.20,0.06],... 'String' ,'Êýֵͳ¼ÆÓë·ÖÎö';uicontrol('Style' , 'Text' , 'Position' ,[0.23,0.63,0.2,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'ÔÚϵÊý¾ØÕóÊäÈë¿òÖÐÊäÈëÒª·ÖÎöµÄ¾ØÕó', 'Back' ,[0,1,1];uicontrol('Style' , 'Push' , 'Position' ,[0.06,0.55,0.1,0.05],... 'String' , 'ÊýÖµ²åÖµ';uicontrol('Style' , 'Push' , 'Position' ,[0.22,0.55,0.1,0.05],... 'String' , 'ÇúÏßÄâºÏ';uicontrol('Style' , 'Text' , 'Position' ,[0.005,0.45,0.05,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'X' , 'Back' ,[0,1,1];chazhi=uicontrol('Style' , 'Edit' , 'Position' ,[0.05,0.45,0.15,0.06],... 'Units' ,'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.2,0.45,0.05,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'Y' , 'Back' ,[0,1,1];nihe=uicontrol('Style' , 'Edit' , 'Position' ,[0.25,0.45,0.15,0.06],... 'Units' ,'normalized' , 'Back' ,[0,1,0];XIANXING=['s=(get(changwei,''String'';', ...'c=(get(tiaojian,''String'';', ...'c_f=dsolve(''s'',''b'',''x'';', ...'set(jieguo,''string'',char(c_f;'];uicontrol('Style' , 'Push' , 'Position' ,[0.02,0.35,0.25,0.06],...'String' , '³£Î¢·Ö·½³ÌÊýÖµÇó½â', 'Units' , 'normalized' , 'Call' ,XIANXING;chengwei=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.25,0.25,0.06],.. .'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.25,0.1,0.05],... 'Units' , 'normalized' ,'Horizontal' , 'center' , ...'String' , '΢·Ö·½³Ì', 'Back' ,[0,1,1];tiaojian=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.15,0.25,0.06],.. .'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.15,0.1,0.05],... 'Units' , 'normalized' ,'Horizontal' , 'center' , ...'String' , '³õÖµÌõ¼þ', 'Back' ,[0,1,1];h_axes=axes('position' ,[0.5,0.15,0.4,0.4];jieguo=uicontrol('Style' , 'text' , 'Position' ,[0.5,0.6,0.45,0.25],... 'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.6,0.85,0.3,0.1],... 'Units' , 'normalized' ,'Horizontal' , 'center' , ...'String' , '½á¹û', 'Back' ,[1,1,1],'FontSize' ,35;uicontrol('Style' , 'Push' , 'Position' ,[0.018,0.02,0.08,0.05],... 'String' , 'Í˳ö', 'Units' , 'normalized' , 'Call' , 'close' ;uicontrol('Style' , 'Push' , 'Position' ,[0.65,0.025,0.08,0.05],...'String' , '°¡Êµ´òʵ', 'Units' , 'normalized' , 'Call' , '»æͼº¯Êý°´Å¥';。

第4章MATLAB计算的可视化和GUI设计MATLAB具有非常强大的二维和三维绘图功能，尤其擅长于各种科学运算结果的可视化。

4.1二维曲线的绘制4.1.1基本绘图命令plot1. plot(x) 绘制x向量曲线plot命令是MATLAB中最简单而且使用最广泛的一个绘图命令，用来绘制二维曲线。

语法：plot(x) %绘制以x为纵坐标的二维曲线plot(x,y) %绘制以x为横坐标y为纵坐标的二维曲线说明：x和y可以是向量或矩阵。

【例4.1】用plot(x)命令画直线，如图4.1所示。

x1=[1 2 3]x1 =1 2 3plot(x1)x2=[0 1 0]x2 =0 1 0plot(x2)图4.1 (a) x1曲线 (b) x2曲线2. plot(x,y) 绘制向量x和y的曲线【例4.2】绘制正弦曲线y=sin(x)和方波曲线，如图4.2所示。

x1=0:0.1:2*pi;y1=sin(x1); %y1为x1的正弦函数plot(x1,y1);x2=[0 1 1 2 2 3 ];y2=[1 1 0 0 1 1 ];plot(x2,y2);axis([0 4 0 2]) %将坐标轴围设定为0-4和0-23. plot(x) 绘制矩阵x的曲线【例4.3】矩阵图形的绘制，如图4.3所示。

x1=[1 2 3;4 5 6];plot(x1);x2=peaks; %产生一个49*49的矩阵plot(x2);程序分析：a图中有三条曲线而不是两条曲线，因为矩阵x1有三列，每列向量画一条曲线；b图为由peaks函数生成的一个49×49的二维矩阵，因此产生49条曲线。

4. plot(x,y)绘制混合式曲线当plot(x,y)命令中的参数x和y是向量或矩阵时，分别有以下几种情况：图4.2 (a) 正弦曲线 (b) 方波曲线图4.3 (a) x1曲线 (b) x2曲线▪如果x是向量，而y是矩阵，则x的长度与矩阵y的行数或列数必须相等，如果x 的长度与y的行数相等，则向量x与矩阵y的每列向量对应画一条曲线；如果x的长度与y 的列数相等，向量x与y的每行向量画一条曲线，如果y是方阵，则x和y的行数和列数都相等，将向量x与矩阵y的每列向量画一条曲线；▪如果x是矩阵，而y是向量，则y的长度必须等于x的行数或列数，绘制的方法与前一种相似；▪如果x和y都是矩阵，则大小必须相同，矩阵x的每列和y的每列画一条曲线。
