翡翠酸洗充胶处理及其鉴别

怎样能看出翡翠是不是b货？5大方法帮助你了解怎样能看出翡翠是不是b货？5大方法帮助你了解B货翡翠是市场上常见的一种翡翠，很多人选购A货翡翠的时候不注意辨别的话有可能买到的就是B货翡翠，因为B货翡翠通常透明度较好，使翡翠显得更加晶莹，水灵，而且颜色也用所改善，看上去好像是较高档的翡翠。

接下来教大家如何去辨别B货翡翠。

目前在市场上最常见的经过人工处理，以提高其品质的翡翠是所谓的B货翡翠（其名来自于英文BLEACH，漂洗之意）。

这是一种经过强酸浸泡漂洗，然后又经人工物质充填处理的翡翠。

强酸浸泡漂洗的目的是去除翡翠中的铁质和有机质污染物，可借此提高翡翠的透明度，并使翡翠的绿色因没有这些脏色的干扰而显得更艳丽一些。

但酸洗的结果，使翡翠中的有些物质溶解在酸中，致使其内部结构变香港那么紧密，因此需要使用环氧树脂等有无机物质进行充填，使酸洗的翡翠得到加固。

B货翡翠通常透明度较好，使翡翠显得更加晶莹，水灵，而且颜色也用所改善，看上去好像是较高档的翡翠。

但是，这种翡翠的内部结构受到了腐蚀，破坏，其耐久性便有所削弱；另外，所充填的环氧树脂等有机物的硬度较低，容易受到磨损，致使此类饰品的表面常因受到磨损而起毛，变得不那么光滑，光泽变暗；还有，所充填的有机物会随着时间的推移而逐渐老化，变质，甚至变黄，从而也使该类翡翠的颜色在潜移默化中发生一定变化。

再者，人们还发现它的有机充填物对洗涤剂较第三，易受到洗涤剂的侵蚀，所以，更不宜与洗少剂经常接触。

鉴于这些原因，B货翡翠虽然不管具有美化装饰的作用，却不具有长远的收藏投资价值。

这就决定了它的价格比起A货要差上一大截。

与A货相比，B货翡翠常具有以下可资鉴别的特征：1.光泽较弱。

2.在折射仪上，其折射率读数常较偏低。

3.密度偏低（因填充物的密度低）。

4.在紫外灯光下，常显示出蓝白色的荧光。

5.将其轻轻敲击，常可发现其声音不那么清脆，而是偏哑（因内部多徽裂隙）。

6.表面较粗糙，砂眼从多，而且常见因受酸的而留下的不规则的，常呈树枝状的沟槽，或称橘子皮状构造。

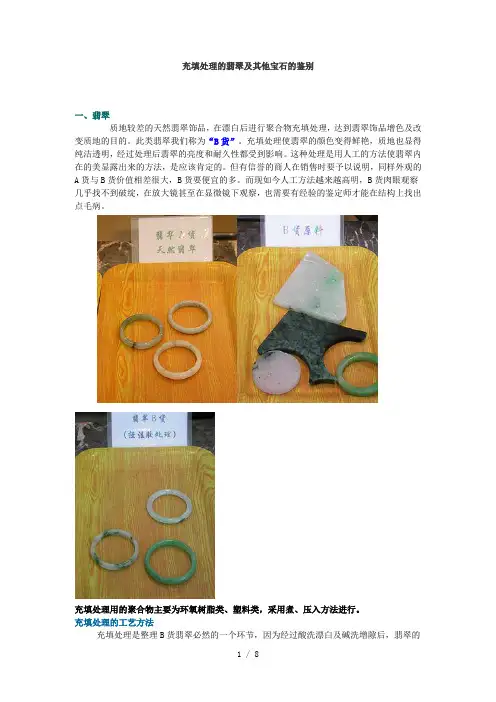

充填处理的翡翠及其他宝石的鉴别一、翡翠质地较差的天然翡翠饰品，在漂白后进行聚合物充填处理，达到翡翠饰品增色及改变质地的目的。

此类翡翠我们称为“B货”。

充填处理使翡翠的颜色变得鲜艳，质地也显得纯洁透明，经过处理后翡翠的亮度和耐久性都受到影响。

这种处理是用人工的方法使翡翠内在的美显露出来的方法，是应该肯定的。

但有信誉的商人在销售时要予以说明，同样外观的A货与B货价值相差很大，B货要便宜的多。

而现如今人工方法越来越高明，B货肉眼观察几乎找不到破绽，在放大镜甚至在显微镜下观察，也需要有经验的鉴定师才能在结构上找出点毛病。

充填处理用的聚合物主要为环氧树脂类、塑料类，采用煮、压入方法进行。

充填处理的工艺方法充填处理是整理B货翡翠必然的一个环节，因为经过酸洗漂白及碱洗增隙后，翡翠的裂隙和孔隙增多，致密度下降，透明度变差，必须用树脂胶进行固结，以增加强度和透明度。

常用的树脂胶的种类有聚苯乙稀类树脂，邻苯二甲酸类树脂等，要求树脂为无色透明，流动性好，固结后有较大的强度。

做法是把酸洗碱洗后的原料烘干，放在密封的容器中抽真空，达到一定的真空度后，在容器中灌入足够的胶使翡翠原料完全浸入胶中，然后还可以增加压力，使胶能够把所有空隙都充填到。

树脂产生的影响不只是增加强度和提高透明度。

树脂固结后，在孔隙中存留下来，并且使被酸洗和碱洗造成的结构特征留下来；同时处理后翡翠的化学成分和物理性质发生了一定的变化。

B货翡翠含有天然翡翠所没有的树脂胶。

固结的胶的硬度比硬玉的硬度小，处理后翡翠的硬度差异更大，使抛光面上出现特征的龟裂纹状的表面特征。

充填处理翡翠的鉴别经过漂白注胶处理的B货翡翠，具有多种有鉴定意义特征，鉴定特征通常较明显，但通过现如今对切磨抛光工艺的改进，有一部分B货翡翠可能在常规手段下很难发现有意义的鉴定特征。

所以对翡翠的鉴定一定要多方面的观察，在有条件的情况下，还要积极应用先进的分析仪器，以期对翡翠的真伪作出准确可靠的结论。

翡翠B货是为增加翡翠透明度，而进行人工化学和物理方法处理，使原本混浊的翡翠变得又透又亮，比原有的颜色更为好看，因受强腐蚀，翡翠的内部结构已经遭到破坏翡翠B货的处理过程一般是这样的：用强酸等化学溶剂，包括浓盐酸、浓硝酸等配制的“王水”等，浸泡翡翠原料或成品，这样做是为了将原来杂质较多、透明度不高、不美观的翡翠里的物质扩散甚至溶解，并有利于填充别的颜色。

这是一种强腐蚀过程，因此，翡翠的内部结构已经遭到了破坏，变得非常疏松。

为了达到更完美的效果，还要向其中注入一些有机胶加以粘固。

翡翠的冲洗当然不是用水，而是用强酸浸泡，腐蚀和溶解杂质、污点，使之清透明亮。

用强酸冲洗过的翡翠结构疏松，必须填充酸蚀后的裂隙，常用的手段就是用真空负压法注入透明树脂，这种树脂的折射率接近翡翠，抛光后，几乎与高档翡翠没有什么区别。

但翡翠B 货的颜色明显没有A货翡翠的颜色那么自然、纯正。

本文就是通过向大家爆光翡翠B货的制作、处理方法，以便大家在选购翡翠时有一个参考！样品选择：选择颜色尚可，质地不太缜密，存在污染物的翡翠备处理。

选择质地不太缜密的翡翠，是为使酸液易渗入翡翠组织之间溶蚀杂质；另外，黑乌砂翡翠中常被次生的黑色物质污染，使原有的绿色不突出或发暗者，经处理后效果较好；花青种及豆种翡翠原料经处理后效果也好。

清洗油脂：将样品放在清水中煮2小时，去除翡翠在切片等加工过程中留下的油脂和油污。

浸酸去脏：将样品放在由浓盐酸和浓硝酸组成的混合酸中浸泡，容器放在烘箱中加热到80℃恒温20 d (结构较松的"八三玉"只需15 d)，去除样品裂隙或孔隙中的黄色及脏点。

若浸泡时间过长，强酸可能与翡翠晶粒中的铬起化学反应，使"色根"边界不清。

清洗样品：用清水洗去样品中残留的酸和反应物。

在碱中浸泡中和：将清洗好的翡翠投入碱溶液中浸泡一个月左右，除了起中和残酸的作用外，碱将与翡翠颗粒间隙的钠辉石进行化学反应而使翡翠结构变疏松。

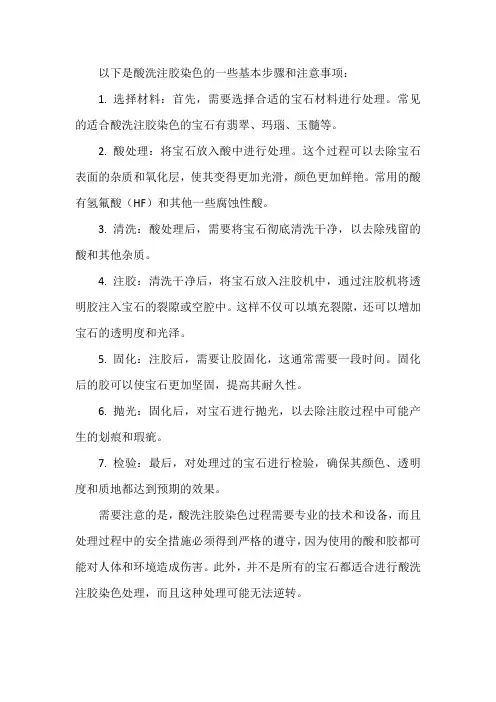

以下是酸洗注胶染色的一些基本步骤和注意事项：
1. 选择材料：首先，需要选择合适的宝石材料进行处理。

常见的适合酸洗注胶染色的宝石有翡翠、玛瑙、玉髓等。

2. 酸处理：将宝石放入酸中进行处理。

这个过程可以去除宝石表面的杂质和氧化层，使其变得更加光滑，颜色更加鲜艳。

常用的酸有氢氟酸（HF）和其他一些腐蚀性酸。

3. 清洗：酸处理后，需要将宝石彻底清洗干净，以去除残留的酸和其他杂质。

4. 注胶：清洗干净后，将宝石放入注胶机中，通过注胶机将透明胶注入宝石的裂隙或空腔中。

这样不仅可以填充裂隙，还可以增加宝石的透明度和光泽。

5. 固化：注胶后，需要让胶固化，这通常需要一段时间。

固化后的胶可以使宝石更加坚固，提高其耐久性。

6. 抛光：固化后，对宝石进行抛光，以去除注胶过程中可能产生的划痕和瑕疵。

7. 检验：最后，对处理过的宝石进行检验，确保其颜色、透明度和质地都达到预期的效果。

需要注意的是，酸洗注胶染色过程需要专业的技术和设备，而且处理过程中的安全措施必须得到严格的遵守，因为使用的酸和胶都可能对人体和环境造成伤害。

此外，并不是所有的宝石都适合进行酸洗注胶染色处理，而且这种处理可能无法逆转。

翡翠怎么注胶翡翠怎么注胶1翡翠如何注胶?而与和田玉的微透明、温润相比，它又具有强透明结构和光感。

辨别翡翠注胶还是没注胶，还可以看光泽。

注胶分翡翠表面会有坑坑洼洼的酸蚀纹，并且透光观察可以看到里面的结构比较散翡翠如何注胶?制作注胶翡翠成品一般经过四个步骤:1、注胶翡翠就是把很低档的、没有品相的、价值极低的翡翠内部影响观感的杂质、锈斑等等这些物质用。

观察翡翠有无注胶可以看荧光，用紫光灯照射翡翠，未注胶翡翠被照射后表面不会出现荧光反应。

3.从翡翠杂质上鉴定，我们都知道翡翠是天然形成，因此多少都会有一点杂质，比如如一些铁质和铬铁矿等成分构成的黑色脏点，或者是由于氧化铁质产生的黄色，因此我们只要看到翡翠上出现黄色锈色或者是黑点棉絮，那么这块翡翠基本上就是天然的翡翠。

结构翡翠怎么注胶21、经强酸冲洗过的翡翠由于结构疏松，会以注胶的方式来填充裂隙，后续再进行加工。

随着工艺的提升，经过抛光的注胶翡翠，看起来与天然A货翡翠差别并不大，颇具迷惑性。

这就是所谓的翡翠注胶。

2、鉴别注胶翡翠的方法：光泽变化：翡翠经强酸碱浸泡处理后，结构疏松，没充填之前表面见溶蚀凹坑，使之产生漫反射，光泽变弱。

加人树脂或塑料等有机充填物后，翡翠常有树脂光泽、蜡状光泽或者是玻璃光泽与树脂光泽、蜡状光泽混合。

胶结物：由于充填物与翡翠本身的硬度差别较大，在原生的裂隙处呈较明显的凹沟，充填物明显低于两边，许多绺裂组成了纵横交错的誓沟渠”。

较大的“沟渠”中可见胶结物或残留气泡。

加工技术较好的漂白加充填处理的翡翠表面非常光滑，给识别增加了难度。

颜色：由于翡翠结构被破坏，内在原有的光学性质也发生了改变，所以B货翡翠的颜色分布无层次感。

虽然这种方法处理的翡翠的绿色仍为原生色，但经过酸性溶液的浸泡，基底变白，绿色分布较浮，原来颜色的定向性也被破坏了，看起来很不自然。

翡翠怎么注胶31、翡翠漂白注胶有两个阶段，第一阶段是漂白又称褪黄，即将已剖开成片状的翡翠原石或已琢磨完成的翡翠，以化学处理方法去掉棕褐色或灰黑色(可能是铁化合物填充在裂缝里所引起)。

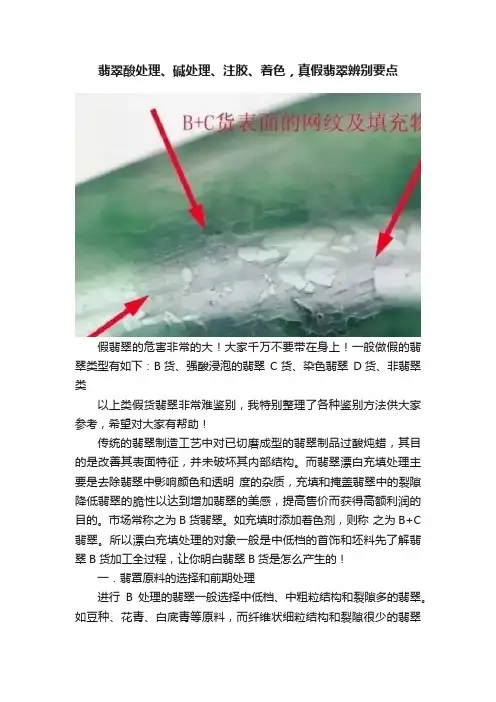

翡翠酸处理、碱处理、注胶、着色，真假翡翠辨别要点假翡翠的危害非常的大！大家千万不要带在身上！一般做假的翡翠类型有如下：B货、强酸浸泡的翡翠C货、染色翡翠D货、非翡翠类以上类假货翡翠非常难鉴别，我特别整理了各种鉴别方法供大家参考，希望对大家有帮助！传统的翡翠制造工艺中对已切磨成型的翡翠制品过酸炖蜡，其目的是改善其表面特征，并未破坏其内部结构。

而翡翠漂白充填处理主要是去除翡翠中影响颜色和透明度的杂质，充填和掩盖翡翠中的裂隙降低翡翠的脆性以达到增加翡翠的美感，提高售价而获得高额利润的目的。

市场常称之为B货翡翠。

如充填时添加着色剂，则称之为B+C 翡翠。

所以漂白充填处理的对象一般是中低档的首饰和坯料先了解翡翠B货加工全过程，让你明白翡翠B货是怎么产生的！一．翡罩原料的选择和前期处理进行B处理的翡翠一般选择中低档、中粗粒结构和裂隙多的翡翠。

如豆种、花青、白底青等原料，而纤维状细粒结构和裂隙很少的翡翠一般不做此处理。

对于进行处理的手镯原料，需用耐酸耐碱的不锈钢丝捆扎固定，其目的是防止镯料在处理过程中相互碰撞，特别是处理后镯料结构松化，易造成破碎。

二.酸处理将待处理翡翠原料放入浓硝酸和氢氟酸混合液中加热。

温度范围为90摄氏度—100摄氏度之间，如果温度大于100度，酸液沸腾，极易挥发，短时间内酸液即失去作用。

而在90度左右温度下既可以加快反应速度发挥酸液与翡翠中亚铁离子和铁离子的作用去除黄色和脏底，又可以减少挥发延长酸液的使用期限。

反应一段时间以后从酸液中取出翡翠原料放入清水中，提高温度，沸腾后取出，重新换上清水，再加热至沸腾。

如此重复3—4次，目的是清洗掉渗入翡翠中的酸液，由于翡翠晶粒之间或裂隙中的着色物质被酸溶解带走，从而使翡翠底色发白。

发干，不透明，这时翡翠结构已受到一定程度的破坏。

三.碱处理酸处理后经过清水洗涤的翡翠原料放入烧碱溶液中加热至90度左右，既中和了酸液，同时由于强碱作用，加速裂隙的扩大从而进一步松化了翡翠结构，上述酸处理和碱处理的过程重复进行多次，可根据原料颗粒度的大小或结构的致密程度进行调整，一般为数十天不等。

如何辨别注胶翡翠？简单8招轻松辨别翡翠注胶的辨别可以一看外表，二看结构，三看光泽，注胶翡翠表面会有坑洼的酸蚀纹，透光下观察可以看到结构比较散，也很模糊，光泽比较暗淡。

而没注胶的翡翠不会有酸蚀纹，透光下观察结构清晰、有序、紧密，光泽明亮。

翡翠注胶辨别方法辨别翡翠注胶还是没注胶，可以看外表。

凑近观察时，注胶的翡翠表面可以看到会有坑坑洼洼的酸蚀纹，再放大看可以看到网状的酸蚀纹，而没注胶的翡翠则不会有酸蚀纹。

辨别翡翠注胶还是没注胶，也可以看结构。

经过注胶的翡翠在透光下查看时，结构看起来会比较散，里面的结构是模糊的，都粘连了一起，而没注胶的翡翠结构清晰、有序、紧密。

获取更多翡翠资讯辨别翡翠注胶还是没注胶，还可以看光泽。

一般来说，没注胶的翡翠表面光泽为强玻璃光泽，光泽比较明亮，而注胶的翡翠光泽比较暗淡，看上去像蜡光或树脂光泽。

分辨注胶翡翠应通过测硬度、观察光泽、观察白棉以及观察颜色这四种方法。

首先，可以拿翡翠在玻璃表面轻轻划动，天然翡翠能在玻璃上划出痕迹，而注胶的则不会留下划痕；其次，天然翡翠呈现的是玻璃光泽，而注胶光多呈蜡状光翡翠颜色发散，无形。

1/测硬度，天然翡翠能在玻璃表面留下划痕，而注胶划不动玻璃，不会留下划痕在玻璃表面轻轻划动，天然翡翠，其硬度会比较大，可以将玻璃划出痕迹，而翡翠本身不会有损伤，反之如果翡翠硬度较低，划不动玻璃的，也不会留下痕迹，则说明该翡翠是注胶。

2/观察光泽，天然翡翠呈现的是玻璃光泽，而注胶光多呈蜡状光泽简单鉴定翡翠可以通过肉眼观察，首先看自然光线的光泽。

一般天然翡翠的光泽是强玻璃光泽，而注胶光多呈蜡状，光度和光滑感都较差，且注胶多数没有莹光。

仔细看，注胶翡翠边缘往往呈现微弱的蓝紫色的光；这是填充的有机胶质的反射光的颜色。

3/观察白棉，天然翡翠内部存在有白棉，而注胶的翡翠纯净到一点杂质都没有白棉是指翡翠内部斑块状、条带状、丝状、波纹状的半透明、微透明的白色物质。

虽然白棉的存在或多或少影响翡翠的美观，但是它也翡翠的鉴定方法之一，翡翠的白棉某种程度上也反映出了天然的性质。

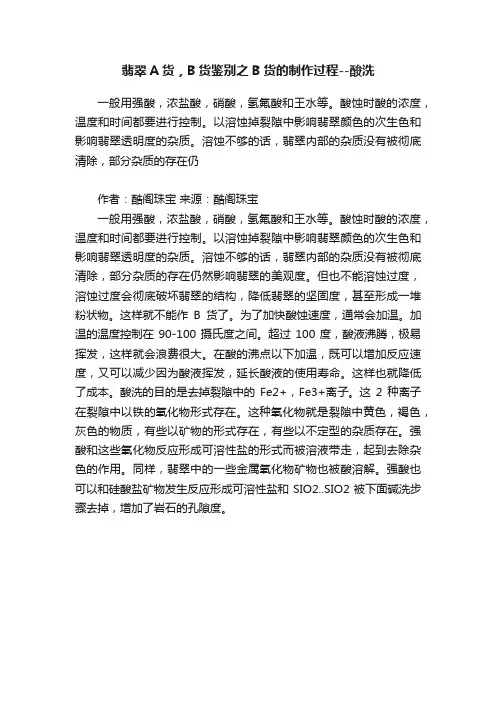

翡翠A货，B货鉴别之B货的制作过程--酸洗一般用强酸，浓盐酸，硝酸，氢氟酸和王水等。

酸蚀时酸的浓度，温度和时间都要进行控制。

以溶蚀掉裂隙中影响翡翠颜色的次生色和影响翡翠透明度的杂质。

溶蚀不够的话，翡翠内部的杂质没有被彻底清除，部分杂质的存在仍作者：酷阁珠宝来源：酷阁珠宝一般用强酸，浓盐酸，硝酸，氢氟酸和王水等。

酸蚀时酸的浓度，温度和时间都要进行控制。

以溶蚀掉裂隙中影响翡翠颜色的次生色和影响翡翠透明度的杂质。

溶蚀不够的话，翡翠内部的杂质没有被彻底清除，部分杂质的存在仍然影响翡翠的美观度。

但也不能溶蚀过度，溶蚀过度会彻底破坏翡翠的结构，降低翡翠的坚固度，甚至形成一堆粉状物。

这样就不能作B货了。

为了加快酸蚀速度，通常会加温。

加温的温度控制在90-100摄氏度之间。

超过100度，酸液沸腾，极易挥发，这样就会浪费很大。

在酸的沸点以下加温，既可以增加反应速度，又可以减少因为酸液挥发，延长酸液的使用寿命。

这样也就降低了成本。

酸洗的目的是去掉裂隙中的Fe2+，Fe3+离子。

这2种离子在裂隙中以铁的氧化物形式存在。

这种氧化物就是裂隙中黄色，褐色，灰色的物质，有些以矿物的形式存在，有些以不定型的杂质存在。

强酸和这些氧化物反应形成可溶性盐的形式而被溶液带走，起到去除杂色的作用。

同样，翡翠中的一些金属氧化物矿物也被酸溶解。

强酸也可以和硅酸盐矿物发生反应形成可溶性盐和SIO2..SIO2被下面碱洗步骤去掉，增加了岩石的孔隙度。

由于酸蚀过程中，翡翠晶粒之间或者裂隙中的着色物质被酸溶解带走，使得翡翠底色发白，发干，不透明。

从而翡翠的结构部分已经被破坏。

照片左是酸洗后，右室酸洗前的。

可以明显看出来酸洗后的翡翠颜色发生了很明显的变化。

原来地子上的黄色，褐色，灰色调的东西没有，代之的是白色的地子。

绿色显得更鲜艳，漂亮了。

上图右也是酸洗前的，左图是酸洗以后的。

酸洗后地子上的黄褐色调，灰黑色调少了很多。

这是用弱酸洗过的。

这是传统翡翠加工过程中的处理方法。

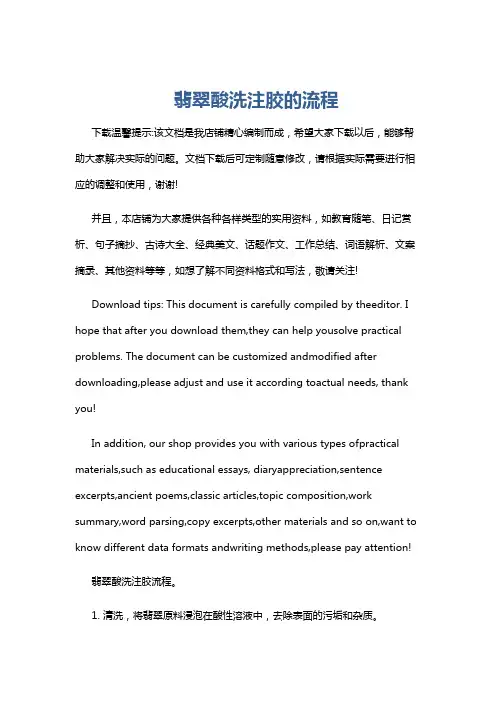

翡翠酸洗注胶的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!翡翠酸洗注胶流程。

1. 清洗，将翡翠原料浸泡在酸性溶液中，去除表面的污垢和杂质。

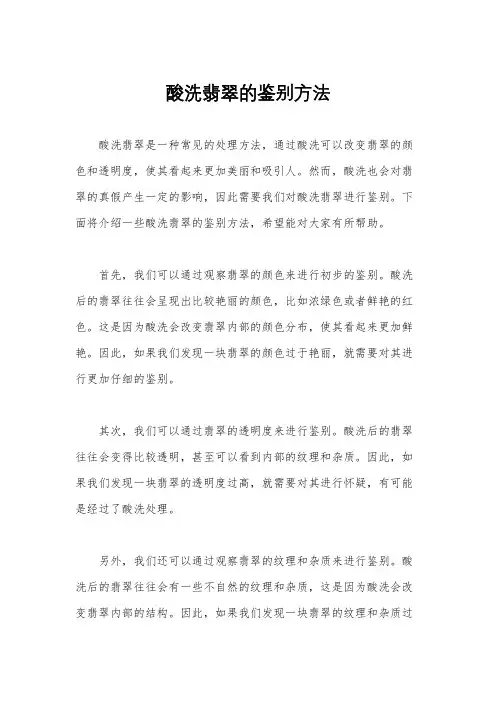

酸洗翡翠的鉴别方法
酸洗翡翠是一种常见的处理方法，通过酸洗可以改变翡翠的颜色和透明度，使其看起来更加美丽和吸引人。

然而，酸洗也会对翡翠的真假产生一定的影响，因此需要我们对酸洗翡翠进行鉴别。

下面将介绍一些酸洗翡翠的鉴别方法，希望能对大家有所帮助。

首先，我们可以通过观察翡翠的颜色来进行初步的鉴别。

酸洗后的翡翠往往会呈现出比较艳丽的颜色，比如浓绿色或者鲜艳的红色。

这是因为酸洗会改变翡翠内部的颜色分布，使其看起来更加鲜艳。

因此，如果我们发现一块翡翠的颜色过于艳丽，就需要对其进行更加仔细的鉴别。

其次，我们可以通过翡翠的透明度来进行鉴别。

酸洗后的翡翠往往会变得比较透明，甚至可以看到内部的纹理和杂质。

因此，如果我们发现一块翡翠的透明度过高，就需要对其进行怀疑，有可能是经过了酸洗处理。

另外，我们还可以通过观察翡翠的纹理和杂质来进行鉴别。

酸洗后的翡翠往往会有一些不自然的纹理和杂质，这是因为酸洗会改变翡翠内部的结构。

因此，如果我们发现一块翡翠的纹理和杂质过
于不自然，就需要对其进行谨慎鉴别。

最后，我们可以通过一些专业的仪器来进行鉴别，比如红外光谱仪和拉曼光谱仪等。

这些仪器可以帮助我们分析翡翠的化学成分和结构，从而更加准确地判断其真伪。

总的来说，酸洗翡翠的鉴别方法需要我们多方面进行观察和分析，不能只凭一两个方面就下结论。

希望大家在购买翡翠的时候，能够多加留意，避免购买到经过酸洗处理的假货。
