翡翠的优化处理解密

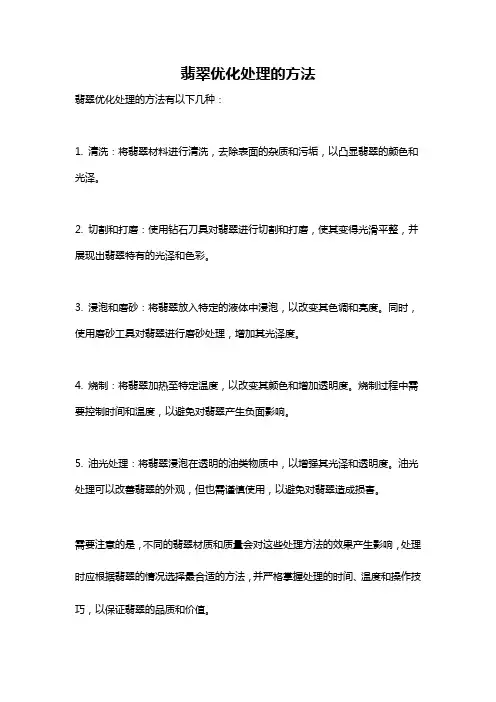

翡翠优化处理的方法
翡翠优化处理的方法有以下几种：
1. 清洗：将翡翠材料进行清洗，去除表面的杂质和污垢，以凸显翡翠的颜色和光泽。

2. 切割和打磨：使用钻石刀具对翡翠进行切割和打磨，使其变得光滑平整，并展现出翡翠特有的光泽和色彩。

3. 浸泡和磨砂：将翡翠放入特定的液体中浸泡，以改变其色调和亮度。

同时，使用磨砂工具对翡翠进行磨砂处理，增加其光泽度。

4. 烧制：将翡翠加热至特定温度，以改变其颜色和增加透明度。

烧制过程中需要控制时间和温度，以避免对翡翠产生负面影响。

5. 油光处理：将翡翠浸泡在透明的油类物质中，以增强其光泽和透明度。

油光处理可以改善翡翠的外观，但也需谨慎使用，以避免对翡翠造成损害。

需要注意的是，不同的翡翠材质和质量会对这些处理方法的效果产生影响，处理时应根据翡翠的情况选择最合适的方法，并严格掌握处理的时间、温度和操作技巧，以保证翡翠的品质和价值。

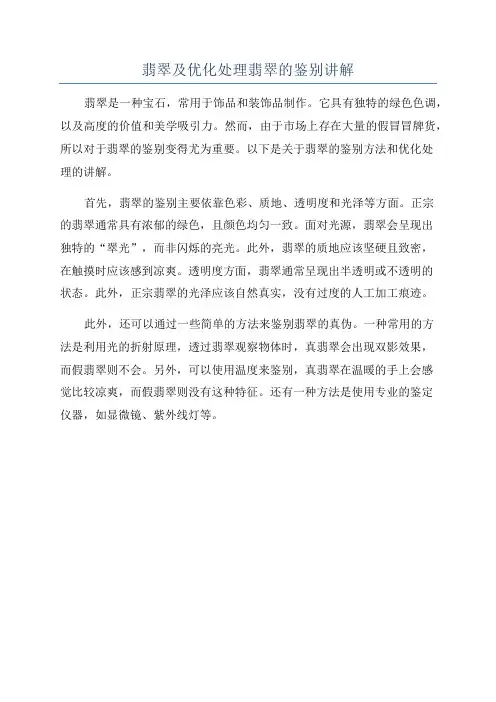

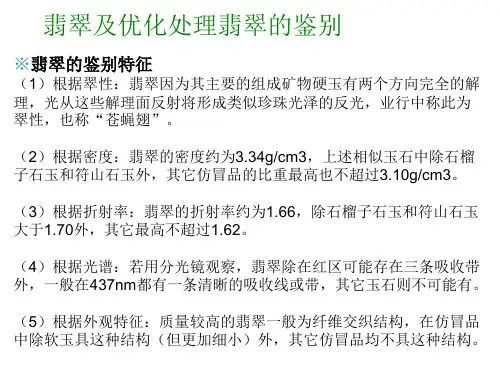

翡翠及优化处理翡翠的鉴别讲解
翡翠是一种宝石，常用于饰品和装饰品制作。

它具有独特的绿色色调，以及高度的价值和美学吸引力。

然而，由于市场上存在大量的假冒冒牌货，所以对于翡翠的鉴别变得尤为重要。

以下是关于翡翠的鉴别方法和优化处
理的讲解。

首先，翡翠的鉴别主要依靠色彩、质地、透明度和光泽等方面。

正宗
的翡翠通常具有浓郁的绿色，且颜色均匀一致。

面对光源，翡翠会呈现出
独特的“翠光”，而非闪烁的亮光。

此外，翡翠的质地应该坚硬且致密，
在触摸时应该感到凉爽。

透明度方面，翡翠通常呈现出半透明或不透明的
状态。

此外，正宗翡翠的光泽应该自然真实，没有过度的人工加工痕迹。

此外，还可以通过一些简单的方法来鉴别翡翠的真伪。

一种常用的方
法是利用光的折射原理，透过翡翠观察物体时，真翡翠会出现双影效果，
而假翡翠则不会。

另外，可以使用温度来鉴别，真翡翠在温暖的手上会感
觉比较凉爽，而假翡翠则没有这种特征。

还有一种方法是使用专业的鉴定
仪器，如显微镜、紫外线灯等。

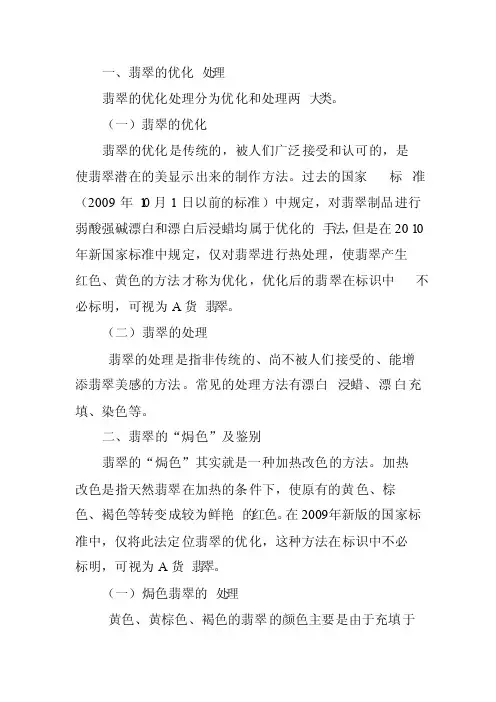

一、翡翠的优化‎处理翡翠的优化‎处理分为优‎化和处理两‎大类。

（一）翡翠的优化‎翡翠的优化‎是传统的，被人们广泛‎接受和认可‎的，是使翡翠潜‎在的美显示‎出来的制作‎方法。

过去的国家‎标准（2009年‎10月1日‎以前的标准‎）中规定，对翡翠制品‎进行弱酸强‎碱漂白和漂‎白后浸蜡均‎属于优化的‎手法，但是在20‎10年新国‎家标准中规‎定，仅对翡翠进‎行热处理，使翡翠产生‎红色、黄色的方法‎才称为优化‎，优化后的翡‎翠在标识中‎不必标明，可视为A货‎翡翠。

（二）翡翠的处理‎翡翠的处理‎是指非传统‎的、尚不被人们‎接受的、能增添翡翠‎美感的方法‎。

常见的处理‎方法有漂白‎浸蜡、漂白充填、染色等。

二、翡翠的“焗色”及鉴别翡翠的“焗色”其实就是一‎种加热改色‎的方法。

加热改色是‎指天然翡翠‎在加热的条‎件下，使原有的黄‎色、棕色、褐色等转变‎成较为鲜艳‎的红色。

在2009‎年新版的国‎家标准中，仅将此法定‎位翡翠的优‎化，这种方法在‎标识中不必‎标明，可视为A货‎翡翠。

（一）焗色翡翠的‎处理黄色、黄棕色、褐色的翡翠‎的颜色主要‎是由于充填‎于颗粒间隙‎或者为微裂‎缝中的次生‎的含水氧化‎物褐铁矿（Fe2O3‎·nH2O) 造成的，在加热条件‎下这种褐铁‎矿易发生失‎水反应，形成红色的‎赤铁矿。

天然的红色‎翡翠也是由‎于褐铁矿脱‎水变成赤铁‎矿而导致的‎颜色，与焗色的形‎成过程一致‎，只不过这一‎过程是在自‎然条件下发‎生的，所需时间长‎于焗色。

（二）焗色翡翠的‎加工过程焗色翡翠的‎加工过程包‎括选料及清‎洗、加热改色、固化颜色3‎个环节。

1.选料及清洗‎2.加热改色3.固化颜色（3）焗色翡翠的‎鉴别因为天然红‎色翡翠和焗‎色红色翡翠‎形成的过程‎基本一致，所以区分两‎者难度较大‎，常规方式很‎难鉴别，可从以下方‎面鉴别。

1.透明度2.色形3.红外吸收光‎谱通过比较两‎者的红外吸‎收光谱发现‎存在一定的‎差异。

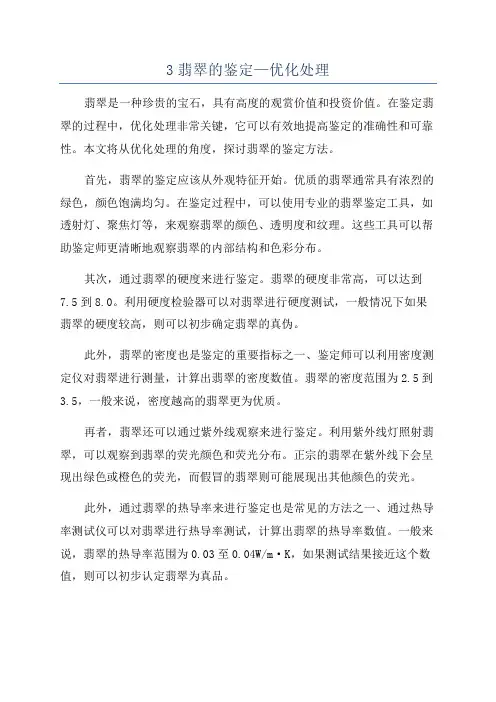

3翡翠的鉴定—优化处理翡翠是一种珍贵的宝石，具有高度的观赏价值和投资价值。

在鉴定翡翠的过程中，优化处理非常关键，它可以有效地提高鉴定的准确性和可靠性。

本文将从优化处理的角度，探讨翡翠的鉴定方法。

首先，翡翠的鉴定应该从外观特征开始。

优质的翡翠通常具有浓烈的绿色，颜色饱满均匀。

在鉴定过程中，可以使用专业的翡翠鉴定工具，如透射灯、聚焦灯等，来观察翡翠的颜色、透明度和纹理。

这些工具可以帮助鉴定师更清晰地观察翡翠的内部结构和色彩分布。

其次，通过翡翠的硬度来进行鉴定。

翡翠的硬度非常高，可以达到7.5到8.0。

利用硬度检验器可以对翡翠进行硬度测试，一般情况下如果翡翠的硬度较高，则可以初步确定翡翠的真伪。

此外，翡翠的密度也是鉴定的重要指标之一、鉴定师可以利用密度测定仪对翡翠进行测量，计算出翡翠的密度数值。

翡翠的密度范围为2.5到3.5，一般来说，密度越高的翡翠更为优质。

再者，翡翠还可以通过紫外线观察来进行鉴定。

利用紫外线灯照射翡翠，可以观察到翡翠的荧光颜色和荧光分布。

正宗的翡翠在紫外线下会呈现出绿色或橙色的荧光，而假冒的翡翠则可能展现出其他颜色的荧光。

此外，通过翡翠的热导率来进行鉴定也是常见的方法之一、通过热导率测试仪可以对翡翠进行热导率测试，计算出翡翠的热导率数值。

一般来说，翡翠的热导率范围为0.03至0.04W/m·K，如果测试结果接近这个数值，则可以初步认定翡翠为真品。

最后，为了提高翡翠鉴定的准确性和可靠性，鉴定师还可以利用放大镜观察翡翠的内部结构和纹理，或者使用光学显微镜对翡翠进行高倍率放大观察，从而更细致地观察翡翠的特征。

总之，优化处理在翡翠的鉴定过程中非常重要。

通过外观特征、硬度、密度、紫外线观察、热导率测试等多种方法的综合运用，可以提高翡翠鉴定的准确性和可靠性。

然而，需要指出的是，翡翠的鉴定是一项专业的技术活，需要鉴定师具备丰富的经验和专业的知识。

因此，在进行翡翠鉴定时，最好找到一位有资质的专业鉴定师，以确保鉴定结果的准确性。

翡翠玉的漂白、浸蜡优化处理翡翠玉的漂白、浸蜡优化处理一、概述1、漂白、浸蜡是传统工艺在翡翠饰品加工过程中，漂白、浸蜡是十分重要的传统工艺。

对于不同的翡翠饰品，一般可采用其中某一种方式，也可以二者并用实施优化，以达到改善翡翠饰品外观美感及耐久性的目的。

2、漂白、浸蜡为优化在国家标准“B/T16552―1996 珠宝玉石名称”，将传统工艺列为优化。

因此在检测报告或鉴定证书中，可不附注漂白、浸蜡说明，优化的珠宝玉石直接使用珠宝玉石名称。

(作者认为：过度的浸蜡在检测报告或证书中，应加以“蜡优化”示有别)3、天然及漂白、浸蜡含意然翡翠饰品：指原料经机械的切割、粗磨、细磨、精磨、抛光等工艺流程加工而成，凡高档的翡翠饰品，如镯、佩、坠、珠、戒面等，均仅仅由这一物理机械加工过程制作而成。

漂白：一种化学处理方法，目的在于溶解翡翠饰品表面不和谐的杂质(矿物)色调，其溶解只限于表面，以使翡翠饰品表面更加纯洁、美观。

浸蜡：视为对翡翠饰品表面覆盖及表层中微细裂隙的蜡充填作用，浸蜡可增加翡翠饰品表面的光洁程度，可部分填补因加工过程中形成的粗糙面，尤其是一些雕件的旮旯角角部分，浸蜡可掩盖翡翠饰品涉及表层的原生、次生微细裂隙，使翡翠饰品粗看起来更加悦目。

4、“翠A货”畴目前市场上或民间对俗称“货”翡翠饰品，它包含了“翠饰品(天然)”翡翠饰品的“白、浸蜡”种内涵。

这几种翡翠饰品按国家标准“B/T16552―1996 珠宝玉石名称”均称为“翠”。

5、漂白、浸蜡趋势随着翡翠饰品加工作坊、厂家的增多，但对国家标准中所列的五种翡翠饰品(一种天然产品，四种优化及处理产品)的某些加工工艺，没有一定的准则，漂白、浸蜡没有量的概念，形成对翡翠饰品优化、处理区别难度。

在许多翡翠雕件中，浸蜡现象十分普遍，有些翡翠雕件制作过程粗糙，抛光工序减少，然后就使用浸蜡的方法使其光亮度获得改善。

在我们实际检测过程中，存在着有的翡翠饰品质地、颜色很好，不足之处在于局部地方存在深入表层的原生、次生微细裂隙及孔穴，采用的方式多为浸蜡(如果适度认为是可以的)，但如果采用聚合物充填方式，翡翠饰品将变得更耐久。

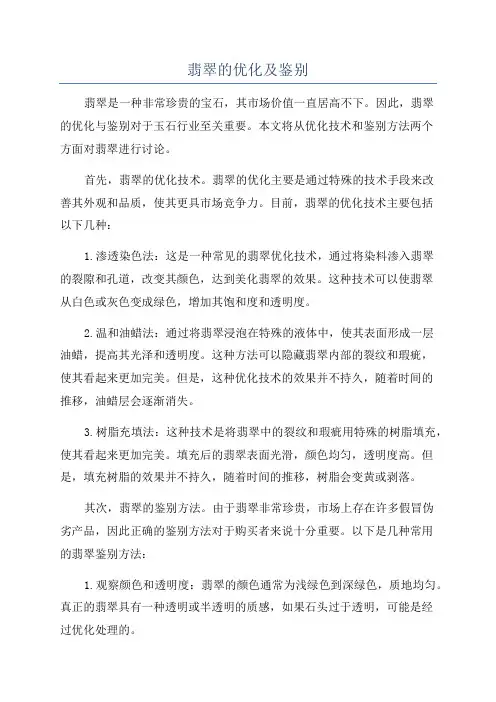

翡翠的优化及鉴别翡翠是一种非常珍贵的宝石，其市场价值一直居高不下。

因此，翡翠的优化与鉴别对于玉石行业至关重要。

本文将从优化技术和鉴别方法两个方面对翡翠进行讨论。

首先，翡翠的优化技术。

翡翠的优化主要是通过特殊的技术手段来改善其外观和品质，使其更具市场竞争力。

目前，翡翠的优化技术主要包括以下几种：1.渗透染色法：这是一种常见的翡翠优化技术，通过将染料渗入翡翠的裂隙和孔道，改变其颜色，达到美化翡翠的效果。

这种技术可以使翡翠从白色或灰色变成绿色，增加其饱和度和透明度。

2.温和油蜡法：通过将翡翠浸泡在特殊的液体中，使其表面形成一层油蜡，提高其光泽和透明度。

这种方法可以隐藏翡翠内部的裂纹和瑕疵，使其看起来更加完美。

但是，这种优化技术的效果并不持久，随着时间的推移，油蜡层会逐渐消失。

3.树脂充填法：这种技术是将翡翠中的裂纹和瑕疵用特殊的树脂填充，使其看起来更加完美。

填充后的翡翠表面光滑，颜色均匀，透明度高。

但是，填充树脂的效果并不持久，随着时间的推移，树脂会变黄或剥落。

其次，翡翠的鉴别方法。

由于翡翠非常珍贵，市场上存在许多假冒伪劣产品，因此正确的鉴别方法对于购买者来说十分重要。

以下是几种常用的翡翠鉴别方法：1.观察颜色和透明度：翡翠的颜色通常为浅绿色到深绿色，质地均匀。

真正的翡翠具有一种透明或半透明的质感，如果石头过于透明，可能是经过优化处理的。

2.观察石头纹理：翡翠具有特殊的纹理，常见的有“糯米纹”和“雪花纹”，这些纹理应该清晰可见。

如果纹理模糊不清或者看起来不自然，可能是假冒产品。

3.测量硬度：翡翠的硬度在矿物学上属于较硬的物质，可以用硬度计进行测试。

真正的翡翠应该具有较高的硬度，可以划破一般的玻璃。

4.检查冷热反应：将翡翠加热后迅速放入冷水中，真正的翡翠会出现微裂纹，而假冒的石头则不会有明显的反应。

总的来说，翡翠的优化与鉴别对于玉石行业来说至关重要。

消费者应该通过了解翡翠的处理技术和鉴别方法，以保证购买到真正的翡翠产品。

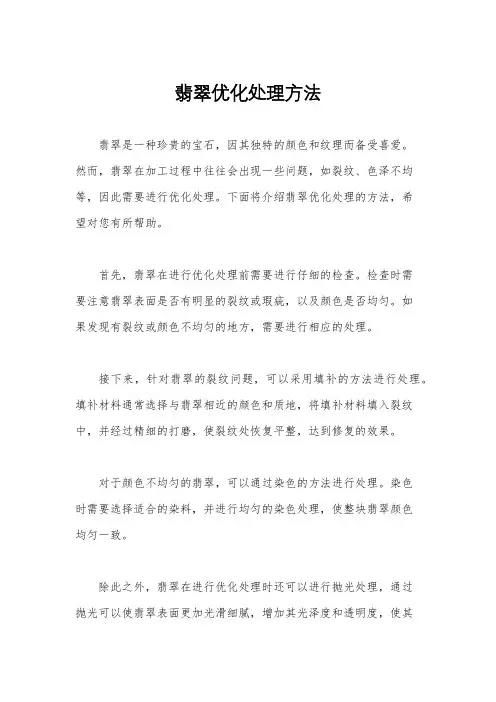

翡翠优化处理方法
翡翠是一种珍贵的宝石，因其独特的颜色和纹理而备受喜爱。

然而，翡翠在加工过程中往往会出现一些问题，如裂纹、色泽不均等，因此需要进行优化处理。

下面将介绍翡翠优化处理的方法，希
望对您有所帮助。

首先，翡翠在进行优化处理前需要进行仔细的检查。

检查时需
要注意翡翠表面是否有明显的裂纹或瑕疵，以及颜色是否均匀。

如
果发现有裂纹或颜色不均匀的地方，需要进行相应的处理。

接下来，针对翡翠的裂纹问题，可以采用填补的方法进行处理。

填补材料通常选择与翡翠相近的颜色和质地，将填补材料填入裂纹中，并经过精细的打磨，使裂纹处恢复平整，达到修复的效果。

对于颜色不均匀的翡翠，可以通过染色的方法进行处理。

染色
时需要选择适合的染料，并进行均匀的染色处理，使整块翡翠颜色
均匀一致。

除此之外，翡翠在进行优化处理时还可以进行抛光处理，通过
抛光可以使翡翠表面更加光滑细腻，增加其光泽度和透明度，使其
更加美观。

另外，翡翠在进行优化处理时需要注意避免过度加热或过度处理，以免影响翡翠的质地和颜色。

总的来说，翡翠优化处理的方法包括仔细检查、填补、染色和抛光等步骤。

在进行处理时需要谨慎操作，以保证翡翠的质地和颜色不受损坏，达到美化翡翠的效果。

希望以上介绍的翡翠优化处理方法对您有所帮助，如果您有更多关于翡翠处理的问题，欢迎咨询。

翡翠的优化处理1．染色（炝色）处理：是最原始、最易操作的处理方法，目的是使色浅或无色的翡翠变成绿色、红色或紫色。

步骤如下：选料（质地粗者）→稀酸清洗→干燥后放入染料液中（微加热）→烘干上蜡。

炝色：翡翠加热→产生微裂隙→迅速放入有色染料液中。

染色处理的鉴别：①染料沿颗粒边缘或裂隙分布，即色呈丝网状。

炝色的还可见到人工炸裂纹，其颜色沿裂隙分布的特点更加明显。

②吸收光谱中出现650nm吸收带，而无690nm、630nm吸收带。

③多数染绿品种在滤色镜下变红褐色。

④红外光谱可检测出有机染料中的2854cm-1、2920cm-1峰。

另外，其阴极发光的特征是裂隙发育且不发荧光或发黑色光（由染料所致）。

2．加热处理：使黄色、棕色、褐色的翡翠转变成鲜艳的红色，即促进氧化作用的发生，使褐铁矿经加热失水，变为赤铁矿。

过程：选料（黄色、棕色、褐色）→清洗→加热→冷却。

加热温度不能太高，升温速度要缓慢，当翡翠颜色转变为猪肝色时，开始缓慢降温，冷却后翡翠就呈现红色。

为了获得较鲜艳的红色，可进一步将翡翠浸泡在漂白水中数小时，进行氧化，以增加艳丽程度。

加热处理的鉴别：其过程同天然红色翡翠，一般不必区别，也不易区别，只是热处理后有一种“干”的感觉。

3．漂白处理：去除因Fe、Mn等杂质造成的黑、灰、褐、黄色，使翡翠变得较干净。

这种用化学方法给翡翠“洗澡”，在传统的玉器加工中称之为“过酸梅”。

4．漂白加充填处理：行业内俗称“B货”。

严重酸洗的翡翠其颗粒之间出现较多、较大的缝隙，有的甚至呈疏松的面包渣状，使得翡翠不可能直接使用，必须用一些能够起胶结作用的有机聚合物（如树脂或塑料）充填于缝隙之间。

过程：选料（不太致密、底色很脏。

不选油青种）→强酸浸泡→弱碱中和→烘干→充填→抛光。

“B货”的鉴别：①绿色的定向性被破坏，有些发黄，有漂浮感；②表面产生沟渠状纵横交错的沟渠。

③紫外线下若见到较强的黄绿、蓝白荧光，说明是“B货”；④红外光谱可检测到较强的有机物产生的吸收峰。

常见的翡翠优化处理都有哪些方式？从目前翡翠行业里成品的优化处理方式来看，最常见的有四种方式：第一种，煮蜡。

就是通过把翡翠放在融化的石蜡里浸泡，达到给翡翠上光，遮盖瑕疵的效果。

煮蜡会让翡翠更加通透，光亮度更高，瑕疵更少。

这种方式，只会在翡翠表面，附着一层蜡层，时间长了就会脱落，对人的健康影响不大，这样的翡翠可能出不来国检证书，但是可以戴。

鉴别特征：严重浸蜡的翡翠缓慢地在酒精灯上加热可使蜡溢出，在紫外灯下可能会见到蓝白色荧光。

第二种，抛光粉上色。

就是在翡翠抛光的时候，加入染色成分，给翡翠增加紫色和绿色，增加色泽的鲜艳程度。

抛光粉也是薄薄一层，时间久了也会脱落，有的也不能出国检证书，目前没有证据说接触皮肤对人体有害。

鉴别特征：透光观察，在有呈点状、网状或片状分布的抛光粉残留；用沾有酒精的纸巾轻轻擦几下，纸巾上会有一些颜色的痕迹，容易识破。

如果是抛光粉致色的翡翠，证书上会写有“见抛光粉残余”或“表面见有色抛光粉”等敏感字眼。

第三种，烧红。

翡翠烧红，就是把有红雾，黄雾的翡翠，用恒温箱高温加热，改变翡翠表面的色泽，让翡翠的色泽看起来更加鲜艳。

翡翠烧红，本身属于物理优化，大部分不改变翡翠的化学性质，也可以出国检证书。

但是现在很多翡翠烧红后，还经过煮蜡优化，这就可能过不了国检，但是佩戴不影响健康。

鉴别特征：“烧红”翡翠质地变粗糙，显得种质干、颗粒感明显。

颜色鲜红、色调明亮，整体无层次感。

质地变粗，并出现很多细小干裂，翠体光滑程度降低。

第四种，酸洗注胶。

简单的说，就是先用强酸腐蚀浸泡，去除翡翠里的杂质和钠长石，让翡翠变的更加通透，然后在通过注胶，染色的方式，增加翡翠的光泽和色泽。

这样的翡翠，因为经过强酸腐蚀，接触皮肤佩戴，会有致癌风险，是绝对不能佩戴的。

鉴别特征：有酸蚀网纹，底色干净，没有杂质，透明度与结构不相配，敲击声沉闷。

翡翠购买建议：1.选购认准天然a货翡翠。

2.要开具正规的翡翠鉴定证书。

3.选择正规渠道，避免在旅游景点购买。

翡翠的优化和处理到底是怎么回事？不要买到假货而不自知翡翠，被誉为“玉中之王”，深受东方民族尤其是中华民族的喜爱。

翡翠丰富多彩的颜色和细腻润通的特性极其符合东方人的审美，因此中国人对翡翠情有独钟。

无论是灵秀精美的翡翠首饰，还是大气磅礴的翡翠玉雕山水，无不融入了炎黄子孙的情感，华夏文化的精髓。

即使时光变迁，岁月流逝，翡翠的美也无法改变。

俗话说金银有价玉无价，翡翠是国人手中的宝，更是心中的魂。

由于翡翠具有美丽、耐久、稀少的特点，因此优质的天然翡翠价格非常昂贵。

为了牟取暴利，市场上以假乱真、损害消费者利益的现象屡见不鲜，例如一些不法商贩通过各种处理手段将劣质翡翠外观加以改善，使其变得艳丽夺目，以之充当优质天然翡翠进行销售。

要想知道翡翠优化处理的方法到底有多少种以及如何进行鉴别？就让三哥来为您揭开其中的奥秘吧！优化处理的定义根据国标（GBT 16552-2010 珠宝玉石名称）规定：优化处理（Enhancement）是指除切磨抛光外用于改善珠宝玉石的外观（颜色、净度、特殊光学效应）、耐久性和可用性的所有方法。

优化处理可进一步划分为优化(Enhancing)和处理(Treating)两类。

优化是指传统的、被人们所广泛接受的、使珠宝玉石潜在美显示出来的各种改善方法；处理是指非传统的、尚不被人们所接受的优化处理方法。

一般来说，优化不会使宝石的结构、物理化学性质发生显著改变，而处理则不然，可能损伤宝石的结构，甚至使宝石发生不可逆转的破坏性变化。

翡翠的优化翡翠的优化方法包括上蜡（表面浸蜡）处理和加热处理。

上蜡（表面浸蜡）处理①目的：用蜡覆盖抛光后的玉件表面的微细凹坑或裂隙，使表面更光滑，还可防止污渍的进入。

上蜡俗称“过蜡”，可分为煮蜡与蒸蜡两种方式。

②鉴定特征：轻微的浸蜡处理不影响翡翠的光泽和结构，有利于保持翡翠表面的光泽，在热源靠近的情况下会有蜡熔化溢出。

浸蜡部位在紫外荧光灯下可能发出蓝白色荧光。

加热处理①目的：天然的红色系翡翠一般含铁，适当的热处理可促进氧化作用的发生，使翡翠的黄色、棕色、褐色转变成鲜艳的红色，得到更艳丽的外观。

翡翠的常见优化处理方法翡翠的常见优化处理方法翡翠的常见优化处理方法有：加热处理、漂白、漂白加充填处理、浸蜡浸油、染色（炝色）处理。

一、加热处理加热处理的目的是使含铁矿物的黄色、棕色、褐色翡翠变成鲜艳的红色。

基本原理是：选用经次生氧化作用的黄、黄褐或棕色的赌石皮壳部分材料，经加热使其中所含的褐铁矿（Fe2O3·nH2O）脱水转变成赤铁矿而呈现红色，俗称“烤红”。

在空气中加热即可，温度不需太高。

此法制作工序简单，设备要求不高。

经加热处理所得的红色与天然翡翠的红色的形成基本相同，一般不必区别，也不易区别。

在鉴定特征方面，天然红色翡翠稍微透明一些，而加热所得的红色翡翠则有“干”的感觉。

二、漂白目的是去除杂质所产生的“脏色”和“黑”而提高透明度，使其更美丽。

一般“脏色”的主要成分是铁、锰的氧化物；“黑”的主要成分是角闪石和铬铁矿、黄铁矿、磁铁矿等。

在传统玉器加工中，漂白处理最古老的方法是浸酸梅汤，这在我国甚至有百年的历史，仅用于去除玉石表面杂色的铁、锰等氧化物。

现代的漂白处理，在方法上有很大的进展，而且效果十分明显。

其体方法是将翡翠浸在漂白溶液中，以去除存在于裂隙或硬玉矿物颗粒间的黑、褐、黄等杂色物质。

最常用漂白剂是盐酸，其次还有氢氟酸或其它酸液，甚至王水。

根据翡翠中所含的“脏色”和“黑”特征及所使用的漂白液的不同，有的只要浸泡几小时，有的却要浸泡几周的时间。

轻度漂白处理没有使翡翠的内部结构发生改变，只是将样品表面的杂色去掉，但也会轻微破坏翡翠表面的结构，一般不影响翡翠的耐久性，而严重的漂白处理对翡翠的结构破坏比较明显。

鉴定特征方面，轻度漂白不易发现，只在抛光样品的表面留下极细的裂纹。

深度的漂白处理则在翡翠表面留下明显的裂纹，纵横交错，因为没有浸蜡和注胶，所以看上去发白，较干。

如果翡翠的结构破坏程度很大，则需要进行充填处理。

三、漂白加充填处理经漂白加充填处理的翡翠就是翡翠行内俗称的“B”货，这种处理方法已相当盛行。

翡翠的优化处理及其鉴定特征根据有无优化以及处理方法可以把翡翠分为以下几类：1未经过任何人工处理的翡翠称为“A货”翡翠2经酸洗注胶处理的翡翠俗称“B货”翡翠3经染色处理的翡翠称为“C货”翡翠4经酸洗注胶和染色的翡翠称为“B C货”翡翠下面是不同的翡翠优化处理方法及其鉴定特征。

01翡翠热处理翡翠的热处理主要针对的是黄色、棕色和褐色的翡翠，通过加热，促进其氧化作用的发生，使之转变成鲜艳的红色。

值得一提的是：经过热处理的翡翠与天然红色翡翠具有同样的耐久性。

因为与天然红色翡翠的形成基本相同，所不同的是通过加热加速了褐铁矿失水的过程，使其在炉中转变成了赤铁矿。

从外观来看，天然红色翡翠稍微透明一些，而加热的红色翡翠则有干的感觉。

经热处理的翡翠其基本特征与天然翡翠基本相同，因此，常规方法不易鉴别。

天然红翡烧色红翡那么，热处理翡翠改如何鉴别呢？通过红外光谱仪鉴别可以看出：天然翡翠在1500~1700cm-1、3500~3700cm-1附近表现出较强的吸收区，此区域微结晶水和吸附水的吸收区；经过热处理的翡翠在上述两个位置没有强的吸收区。

这说明烧制翡翠中没有水的存在。

02翡翠浸蜡处理翡翠的浸蜡是指将翡翠成品放入蜡的液体中，稍稍加温、浸泡，使蜡的液体沿裂隙和微小缝隙渗入，在抛光后可增加翡翠的透明度，掩盖原有缝隙。

这种处理方法只是暂时掩盖了较为明显的裂纹，增加了光的折射和反射能力，同时使透明度有所提高，如果遇到高温会使蜡质溢出，耐久性较差。

划重点：浸蜡处理是翡翠加工中的常见工序，轻微的浸蜡处理不影响翡翠的光泽和结构，属于优化；严重浸蜡的翡翠在紫外荧光灯下可见蓝白色荧光，有机物荧光特征十分明显，具有2854cm-1、2920cm-1特征谱。

03翡翠的漂白充填处理漂白分为两种。

第一种漂白处理是传统玉器加工中常用的方法之一，称之为“过酸梅”。

目的是去除翡翠表面杂色，不影响翡翠的耐久性，属于“优化”，目前仍在应用；而我们今天所说的漂白是指将翡翠放置于强酸中，破坏翡翠的原有结构，并由物质带进带出，此种漂白属于“处理”。
