pt100智能温度变送器说明书

PT100/热电偶温度变送器产品使用说明佛山市普量电子有限公司2020-V1.0●欢迎选购佛山市普量电子有限公司产品。

●佛山市普量电子有限公司保留所有权利。

●产品订购和使用前请详细阅读《PT100/热电偶温度变送器使用说明书》。

●产品使用后，请保留《使用说明》，以便产品维护及售后服务。

一、产品外观及组成1、进口PT100铂电阻/J、K、E型热电偶温度芯体；2、高精度、稳定、数字标定调节、放大集成电路，具有零点、满量程补偿、温度补偿；3、输出信号类型广泛，4-20mA/0-20mA/0-5V/10V/RS485-RTU及低功耗RS485；4、产品响应快速，反应灵敏，精度高；5、结构多样化：螺纹安装式、铠装式、贴片式、插入式、法兰式等；6、电气连接IP65/68，二线/三芯/四芯屏蔽温度补偿线；7、304/316/制定材料外壳，探杆长度/直径/螺纹规格/法兰尺寸可制定；8、温度范围：-198℃～-40℃～0～100℃～500℃～1000℃；二、使用时注意事项安装使用请，核对产品标牌及合格证相关参数与使用工况是否相符合；热电阻/热电偶安装时，其插入深度不小于热电阻保护管外径的8倍～10倍；尽可能使热电阻/热电偶受热部分增长；热电阻/热电偶尽可能垂直安装，以防在高温下弯曲变形。

热电阻/热电偶使用中为了减小误差，应尽量使保护套管表面和被测介质温度接近；产品安装时，受力部位为“过程连接六方扳手位”，扳手规格与六方相对应；严禁被测系统的介质温度、压力量程、激励电压超过变送器的额定使用范围；注意保护传感器/变送器电缆线或补偿导线；尽量避免直接接近引起干扰的用户装置或电器；三、产品质量保证免责范围维修服务1、品质保证服务（1）产品质量实行三包：质保期以交货之日起计算，为期13个月。

在质保期内，如因产品本身质量问题，我公司提供免费维修、更换和退货服务。

1）、产品一般零部件、元器件失效，更换后即能恢复使用要求的，免费按期修复；2）、产品主要零部件、元器件失效，不能按期修复的，更换同规格的合格产品；3）、产品因设计、制造等原因造成主要功能不符合企业标准和合同规定的要求，客户要求退货时，收回故障产品，退回客户货款。

pt100铂电阻说明书【PT100铂电阻说明书】一、产品概述PT100铂电阻是一种温度传感器，广泛应用于各种工业领域中对温度进行测量的需求。

本说明书将为您介绍PT100铂电阻的基本原理、技术参数、使用方法以及注意事项。

二、基本原理PT100铂电阻的温度测量原理是通过铂电阻的电阻值随温度变化而产生的线性关系，实现温度的测量。

随着温度的升高，铂电阻的电阻值也会相应增加，反之亦然。

PT100铂电阻的可靠性和准确性使其成为工业温度测量的首选传感器之一。

三、技术参数1. 电阻值：PT100铂电阻的电阻值为100欧姆，在温度为0℃时，其电阻值为100欧姆。

2. 温度范围：PT100铂电阻的测量温度范围通常为-200℃至600℃，但实际可根据具体需求定制。

3. 线性关系：PT100铂电阻的电阻值与温度呈线性关系。

在标准条件下，每摄氏度的温度变化约对应0.385欧姆的电阻变化。

四、使用方法1. 连接方式：将PT100铂电阻的两端与测量仪器进行连接，确保接触良好并固定牢固。

2. 温度校准：在使用前，建议进行温度校准以确保测量结果的准确性。

使用专用温度校准设备，按照说明进行校准操作。

3. 安装位置：根据具体需求选择合适的安装位置，避免暴露在过高温度或腐蚀性介质中，以免影响传感器的正常使用寿命。

4. 保养维护：定期检查PT100铂电阻的连接状态和电阻值变化，如有异常及时处理或更换。

五、注意事项1. 使用环境：避免将PT100铂电阻使用于超出其额定温度范围的环境中，以免损坏传感器或影响测量准确性。

2. 防护措施：根据实际需求，采取相应的防护措施，如加装防护套管、防水罩等，以延长PT100铂电阻的使用寿命。

3. 注意连接性：在连接过程中，应确保PT100铂电阻与测量仪器的连接稳定可靠，避免接触不良或短路等情况。

4. 避免冲击：PT100铂电阻属于精密仪器，在使用过程中需避免剧烈振动或外部冲击，以免影响其性能。

5. 专业维修：如遇到无法解决的故障或损坏情况，请联系专业技术人员进行维修或更换。

\Pt100温度变送器设计报告HEBEI UNITED UNIVERSITY小组成员：09电气（1）任燕凯09表（2）周震09表（2）张柔目录一：变送器的设计原理 (3)1：pt100热电阻的介绍 (3)2：基于双恒流源的三线热电阻测温探头电路的设计 (3)3：单片机最小系统介绍 (4)4：基于ADC0804的采样系统设计 (5)5：基于1602的显示电路的设计 (6)6：基于DAC0832的模拟量输出设计 (7)7 ：4~20mA电路的设计 (8)三：程序设计 (8)1. 程序流程图 (8)2.程序如下所示： (9)一：变送器的设计原理1：pt100热电阻的介绍热电阻：电阻体的阻值随温度的变化而变化，利用此特性就可以进行对温度的测量。

pt100是铂热电阻，它的阻值跟温度的变化成正比。

PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

应用于医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

2：基于双恒流源的三线热电阻测温探头电路的设计（1）稳流源电路21TL431567411U2:BLM324R22k100kR8100k R9100kR10100kR11100kR1电流输出图为恒流源三线式铂阻测温电路，有两个1.25mA的电流源分别施加给PT100和100Ω（千分之一精度）电阻及各自同质同长的导线上。

由于采用由LM324构成的39倍差分放大电路，使温度在0~100摄氏度变化，电压输入在0~1.9伏之间变化，且导线的分压部分已被消除，即0摄氏度时Pt100为100Ω，差分放大器两端两个输入电压为0V，当升温后，差分放大电路将Pt100变化的阻值进行放大。

由LM324构成的电压跟随器经阻容低通滤波起作为反映当前温度的电压值，待后续处理。

☞先进技术√全智能、数字化、可编程；√环境温度、零点、满幅自动补偿；√极高的稳定性，确保准确度多年不变；√电源、输入、输出、双回路间高隔离度；√符合国际电工委员会IEC61000相关抗电磁干扰标准。

☞重要的技术参数□系统传输准确度：±0.5%×F〃S(可订制±0.1%)□工作环境温度：-10~55℃□测量热电阻时允许的引线电阻：≤15Ω□冷端补偿温度精度：1℃(预热时间30分钟)□电流输出允许外接的负载阻抗：4-20mA：0~350Ω；0-10mA：0~700Ω需要更大的负载能力请在订货时说明□电压输出时的内部阻抗：250Ω□输入/输出/电源/通讯/双回路之间绝缘强度：直流DC≥2000V.dc，交流AC≥1500V.dc□抗电磁干扰度：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求□供电电源：直流：DC24V±10% V交流：AC95～265V□输入功率：1.3～2.5W(与型号有关)□外形尺寸：宽×高×深：22.5×100×115mm□更为详细的技术指标请参见《产品样本及技术手册》☞输出状态□在用户不特别指明的情况下，无论输入信号出现何种故障状态(开路\短路\反接\超量程)，在满量程范围内输出均跟随输入信号变化，但最大不超出输出上限的12.5%(如4-20mA 输出时,最小输出可为0mA,最大不超过22mA)。

□用户可在订货时指定或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。

□关于输出状态的详细说明及设置方法请见《产品样本及技术手册》。

☞选型说明□输入信号类型热电偶：K、E、S、B、J、R、N、T热电阻：Pt100、Cu100、Cu50、BA1、BA2其它输入、输出类型另行特殊订制；□单回路输入最多可以有两路输出，双回路输入每路只能对应一路输出；□双回路产品输入信号如需不同，请与本公司联系；□含通讯产品仅单输入，并且只有单路输出加通讯接口。

徽宁温度变送器pt100说明书摘要：1.徽宁温度变送器pt100 简介2.徽宁温度变送器pt100 的工作原理3.徽宁温度变送器pt100 的技术参数4.徽宁温度变送器pt100 的安装与维护5.徽宁温度变送器pt100 的使用注意事项正文：徽宁温度变送器pt100 是一款高精度、高稳定性的温度传感器，广泛应用于工业自动化、化工、石油、医疗等领域。

本文将对徽宁温度变送器pt100 进行详细介绍，包括其工作原理、技术参数、安装与维护以及使用注意事项。

首先，我们来了解徽宁温度变送器pt100 的工作原理。

pt100 是一种白金电阻温度传感器，其工作原理是基于白金电阻随温度变化的特性。

当温度发生变化时，pt100 的电阻值会发生相应的变化。

徽宁温度变送器pt100 通过将这一变化转换为标准信号输出，从而实现对温度的测量和监控。

接下来，我们来看一下徽宁温度变送器pt100 的技术参数。

徽宁温度变送器pt100 具有以下技术参数：测量范围为-200℃至+850℃；输出信号为4-20mA 或0-10V；温度漂移小于±0.05%/℃；响应时间小于5 秒；防护等级为IP65。

在安装与维护方面，徽宁温度变送器pt100 具有以下特点：结构紧凑，易于安装；抗干扰能力强，抗震动性能好；具有自锁功能，便于维护。

在安装过程中，应确保传感器与被测物体充分接触，以保证测量精度。

在维护过程中，应定期对传感器进行清洁和校准，以确保其正常工作。

最后，我们来看一下使用徽宁温度变送器pt100 的注意事项。

首先，应根据实际需求选择合适的测量范围和输出信号；其次，应确保传感器安装在合适的位置，避免受到外部环境的影响；再次，应定期对传感器进行校准，以确保测量精度；最后，应注意传感器的防潮、防尘和防油处理，以保证其使用寿命。

总之，徽宁温度变送器pt100 是一款性能优越的温度传感器，广泛应用于各种工业领域。

智能回路供电RTD 顶部安装温度变送器U 用户调节——消除传感器误差U 独特按键配置设计，无需连接PC U 高稳定性U 可编程控制熔断U L ED 传感器故障指示器U 瞬间完成重新配置TX12保护头内安装温度变送器可连接任何标准Pt100电阻传感器，并将所测线性温度转换成为一个4 ~ 20mA 的信号。

变送器为两线制装置，可完全由用户进行配置，适用温度范围广，具有简单按键辅助功能。

本款新型TX12变送器设计集成额外的配置菜单，让用户可通过按键进行零点和量程校正，调节变送器输出，是消除传感器误差的理想之选。

变送器先进的电路设计确保安装在保护头内的设备在广范围工作温度下始终保持高稳定性。

变送器的另一特点是LED 编程，可在正常工作时提供传感器故障的直观显示，同时也可用来在配置过程中通过简单菜单引导操作者进行操作。

规格输入传感器类型：Pt100，0°C 时100Ω，两线制或3线制传感器温度范围：-200 ~ 850°C (-328 ~ 1562°F)传感器连接：螺钉接线端 最小量程：25°C (77°F)线性度：BS EN 60751 (IEC 751) 标准／JISC 1604测量精度：0.1°C ±读数的0.05%热漂移：25 ppm ／°C励磁电流：<200 uA导线电阻影响：0.002°C ／Ω最大导线电阻：20 Ω每接线片输出输出类型：两线制，4 ~ 20mA 电流回路输出范围：4 ~ 20 mA输出连接：螺钉旋入式接线端最大输出：21.5 mA （在上限熔断条件下）最小输出：3.8 mA （在下限熔断条件下）精度：输出电流mA ／2000或5 uA （以较大者为准）回路电压影响：0.2 uA ／V 热漂移：1 uA ／°C 最大输出负载：[（电源电压值-10）／20] k Ω （例如：700 Ω @ 24V ）基本规格更新时间：500 mS 响应时间：1秒启动时间：4秒（启动期间输出<4mA ）预热时间：1分钟达到最高精度工作电源：10 ~ 30 Vdc环境工作环境温度范围：-40 ~ 85°C (-40 ~ 185°F)储存环境温度范围： -50 ~ 90°C (-58 ~ 194°F)环境湿度范围：10 ~ 90% RH ，无冷凝物理参数外形尺寸：43（直径）x 21 mm （高） (1.7 x 0.8")重量：31 g (0.068 lb)（封装后）配备操作手册。

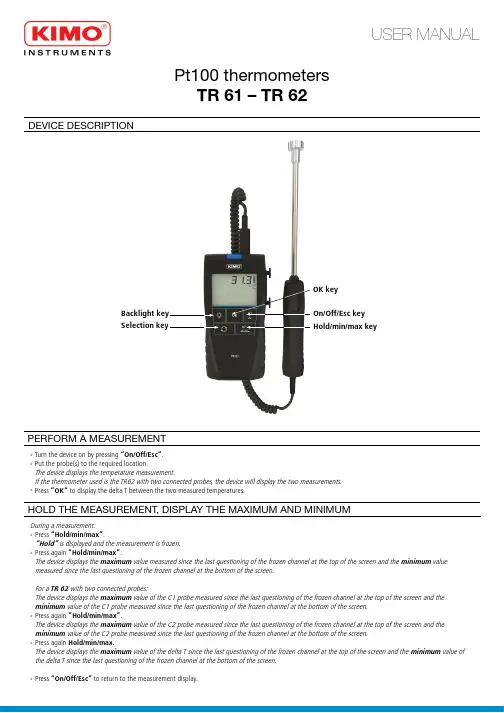

Pt100 thermometers TR 61 – TR 62DEVICE DESCRIPTIONOK keyHold/min/max keySelection keyBacklight key On/Off/Esc key ➢Turn the device on by pressing “On/Off/Esc”.➢Put the probe(s) to the required location.The device displays the temperature measurement.If the thermometer used is the TR62 with two connected probes, the device will display the two measurements.➢Press “OK“ to display the delta T between the two measured temperatures.PERFORM A MEASUREMENTDuring a measurement:➢Press “Hold/min/max”.“Hold” is displayed and the measurement is frozen.➢Press again “Hold/min/max”.The device displays the maximum value measured since the last questioning of the frozen channel at the top of the screen and the minimum value measured since the last questioning of the frozen channel at the bottom of the screen.For a TR 62 with two connected probes:The device displays the maximum value of the C1 probe measured since the last questioning of the frozen channel at the top of the screen and the minimum value of the C1 probe measured since the last questioning of the frozen channel at the bottom of the screen.➢Press again ”Hold/min/max”.The device displays the maximum value of the C2 probe measured since the last questioning of the frozen channel at the top of the screen and the minimum value of the C2 probe measured since the last questioning of the frozen channel at the bottom of the screen.➢Press again Hold/min/max.The device displays the maximum value of the delta T since the last questioning of the frozen channel at the top of the screen and the minimum value of the delta T since the last questioning of the frozen channel at the bottom of the screen.➢Press “On/Off/Esc” to return to the measurement display.HOLD THE MEASUREMENT, DISPLAY THE MAXIMUM AND MINIMUMUSER MANUALN T a n g – T R 61 - T R 62 – 01/06/17 – R C S (24) P ér i g u e u x 349 282 095 N o n -c o n t r a c t u a l d o c u m e n t – W e r e s e r v e t h e r i g h t t o m o d i f y t h e c h a r a c t e r i s t i c s o f o u r p r o d u c t s w i t h o u t p r i o r n o t i c e.SET THE DEVICEOnce returned to KIMO, required waste collection will be assured in the respect of the environment in accordance to 2002/96/CE guidelines relating to WEEESelect the temperature unitThe device is on and displays the measurement.➢Press “Selection” until “UNIT” blinks on screen. Press “OK”.The unit currently used blinks on screen.➢Press “Selection” until the required unit appears: °C or °F.➢Press “OK” to confirm the unit selection.“UNIT” blinks on screen.➢Press ”On/Off/Esc” to return to the measurement display.Activate or deactivate the keys beepThe device is on and displays the measurement.➢Press “Selection” until “BEEP” blinks on screen. Press “OK”.“OFF” or “ON” blinks on screen.➢Press “Selection” to activate the keys beep “ON” or deactivate it “OFF”.➢Press “OK” to confirm the selection.“BEEP” blinks on screen.➢Press ”On/Off/Esc” to return to the measurement display.Set the auto shut-offThe device is on and displays the measurement.➢Press “Selection” until “AUTO OFF” blinks on screen. Press “OK”.The time before the device auto shut-off blinks at the bottom of the screen.➢Press “Selection” until the required time before the device auto shut-off appears: 15, 30, 45, 60, 75, 90, 105, 120 minutes or OFF .➢Press “OK” to confirm the selection.“AUTO OFF” blinks on screen.➢Press ”On/Off/Esc” to return to the measurement display.Set the alarmThis function allows to activate a temperature alarm on channel 1 when the device reaches or exceeds a previously defined threshold. This threshold is between -100 and +400°C.The device is on and displays the measurement.➢Press “Selection” until “AL 1” blinks on screen.➢Press “OK”.The first digit blinks. This digit also allows to deactivate the alarm.➢Press “Selection” to select the value of the first digit: -, 0, 1 or OFF .●If “Off” is selected, the alarm is deactivated. Press “OK” to confirm, “AL 1” blinks on screen.●If -, 0 or 1 is selected, press “OK”. The next digit blinks, press “Selection” to select its value then press “OK” to confirm. Perform the same procedure to select the value of the following digits (press “On/Off/Esc” to return to the previous digit). Press “OK” when the last digit is set, “AL 1” blinks on screen.➢Press ”On/Off/Esc” to return to the measurement display.The device is on.➢Press “Backlight” to activate the device backlight.➢Press again this key to deactivate the backlight.ACTIVATE THE BACKLIGHT➢Remove the front part at the back of the device.➢Change the old batteries by AAA LR03 1.5V batteries.➢Replace the frontREPLACE THE BATTERIESTo turn off the device:➢Carry out a long press on “On/Off/Esc”.TURN OFF THE DEVICESAFETY INSTRUCTIONSIn order to avoid a risk from a voltage on the element surface on which we want to perform a temperature measurement, thethermocouple(s) must not be submitted to a voltage higher than 30 V alternative or 60 V direct relative to earth.In order to avoid any risk of a device damaging, the voltage between the two thermocouples must not be higher than 0.5 V.。

热电阻温度信号隔离变送分配器（一路PT100输入两路模拟信号输出DIN导轨安装式）主要特性:>>输入：Pt100(-200~+600℃)(范围可选择)也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等>>输出信号：4~20mA，0~5V，0-10V 等标准信号>>辅助电源：5V、9V、12V、15V或24V直流单电源供电>>工业级温度范围: - 45 ~ + 85 ℃>>精度等级：0.2级(FSR%，相对于温度)>>内含线性化和长线补偿功能>>隔离耐压：2500VDC(1mA,60S)，输入/输出1/输出2/电源四隔离>>安装方式：DIN35导轨安装>>外形尺寸：106.7x79.0x25.0mm图1 模块外观图概述:贝福科技研发的热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送(传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。

该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。

输入、输出1、输出2和辅助电源之间是完全隔离（四隔离），可以承受2500VDC的隔离耐压。

产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。

DIN12系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。

产品选型:DIN12 - Z□- T□- P□- A/V□输入类型：Z 温度范围：T 供电电源：P 输出型号：A或者V代码T 代码P 代码电流：A 代码电压：V 代码PT100 Z1 -20-100℃T1 24VDC P1 0-20ma A3 0-5V V1PT10 Z2 0-100℃T2 12VDC P2 4-20ma A4 0-10V V2Cu100 Z3 0-150℃T3 5VDC P3 用户自定义Au 1-5V V6Cu50 Z4 0-200℃T4 15VDC P4 用户自定义VuPt1000 Z5 0-400℃T5用户自定义Tu选型举例1：输入：Pt100 温度范围：-20~100℃供电电压：24V 输出：4-20mA型号：DIN12-Z1-T1-P1-A4选型举例2：输入：Pt1000 温度范围：0~200℃供电电压：12V 输出：0-10V型号：DIN12-Z5-T4-P2-V2通用参数：精度------- 0.2% （相对于温度）输入------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000, Pt10, Cu50, Cu100等热电阻。
