电气试验工(中级)考试题库

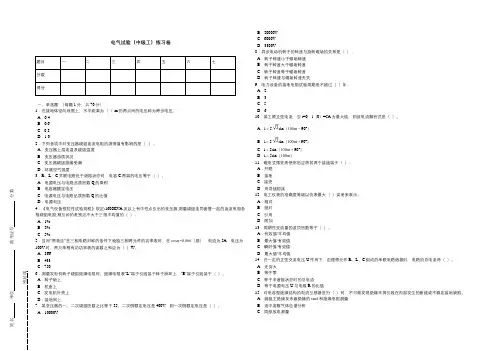

姓名 单位 准考证号 分数密封线电气试验（中级工）练习卷题目 一 二 三 四 五 六 七 分数 得分一、单选题 （每题1分，共70分）1．在接地体径向地面上，水平距离为（ ）m 的两点间的电压称为跨步电压。

A ．0.4 B ．0.6 C ．0.8 D ．1.02．下列各项中对变压器绕组直流电阻的测得值有影响的是（ ）。

A ．变压器上层油温及绕组温度 B ．变压器油质状况 C ．变压器绕组绝缘受潮 D ．环境空气湿度3．R 、L 、C 并联电路处于谐振状态时，电容C 两端的电压等于（ ）。

A ．电源电压与电路品质因数Q 的乘积B ．电容器额定电压C ．电源电压与电路品质因数Q 的比值D ．电源电压4．《电气设备预防性试验规程》规定:1600KVA 及以上有中性点引出的变压器,测量绕组连同套管一起的直流电阻各相绕组电阻,相互间的差别应不大于三相平均值的（ ）。

A ．1% B ．2% C ．5%5．当用“两表法”在三相电路对称的条件下检验三相两元件的功率表时，在cosψ=0.866（感），电流为5A ，电压为100V 时，两只单相有功功率表的读数之和应为（ ）W 。

A ．866 B ．433 C ．7506．测量发电机转子绕组绝缘电阻时，绝缘电阻表"L"端子引线接于转子滑环上，"E"端子引线接于（ ）。

A ．转子轴上 B ．机座上 C ．发电机外壳上 D ．接地网上7．某变压器的一、二次绕组匝数之比等于25。

二次侧额定电压是400V ，则一次侧额定电压是（ ）。

A ．10000VB ．20000VC ．6000VD ．3300V8．异步电动机转子的转速与旋转磁场的关系是（ ）。

A ．转子转速小于磁场转速 B ．转子转速大于磁场转速 C ．转子转速等于磁场转速 D ．转子转速与磁场转速无关9．电力设备的接地电阻试验周期是不超过（ ）年。

A ．2 B ．3 C ．5 D ．610．某工频正弦电流，当t=0，i （0）=5A 为最大值，则该电流解析式是（ ）。

电气试验工考试：中级电气试验工题库1、问答题电力变压器装有哪些继电保护装置？正确答案：（1）电力变压器装设的主保护有：①瓦斯保护（反应变压器本体内部故障）；②差动保护（反应变压器各侧电流互感器以内的故障）。

（江南博哥）（2）电力变压器装设的后备保护有：①复合电压闭锁过电流保护；②负序电流保护；③低阻抗保护；④零序过电流保护；⑤零序过电压保护；⑥过负荷保护；⑦超温、超压保护；⑧冷却系统保护；⑨其他专门保护。

具体装设那种保护，要按照继电保护规程、规定，视变压器的容量、电压在电网中的作用而合理选配。

2、单选有n个试品的介质损耗因数分别为tgδ1、tgδ2、tgδ3、……、tg δn，若将它们并联在一起测得的总tgδ值必为tgδ1、……、tgδn中的（）。

A.最大值；B.最小值；C.平均值；D.某介于最大值与最小值之间的值。

正确答案：D3、单选已知R＝3Ω，XL＝15Ω，XC＝11Ω，将它们串联时，总阻抗Z等于（）。

A.29Ω；B.7Ω；C.5Ω；D.3Ω。

正确答案：C4、问答?如图D-12分压器电路中，在开关S闭合的情况下，滑动触头在位置a 时输出电压Uex是多少伏？在位置b时输出电压Uex是多少伏？在中点c时输出电压Uex是多少伏？正确答案：解：滑动触头在位置a时，输出电压Uex＝10V；在位置b时，输出电压Uex＝0V，在位置c时，输出电压：答：滑动触头在位置a时输出电压是10V，在位置b时输出电压是0V，在中点c 时输出电压是4.44V。

5、单选直流单臂电桥主要用来测量（）左右的中值电阻。

A.1Ω～10MΩ；B.1Ω～100MΩ；C.10Ω～100MΩ；D.100MΩ～1000MΩ。

正确答案：A6、问答题什么叫变压器的接线组别，测量变压器的接线组别有何要求?正确答案：变压器的接线组别是变压器的一次和二次电压（或电流）的相位差，它按照一、二次线圈的绕向，首尾端标号，连接的方式而定，并以时钟针型式排列为0～11共12个组别。

电气试验专业职业技能鉴定考试题（中级工） 注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔 。

3．本份试卷共6道大题，满分112分，考试时间120分钟。

一、单选题 （本大题共有22道试题，合计22分） 1、对均匀带电的球面来说,球面内任何点的场强( ) A:等于0; B:小于0; C:大于0 答:(A) 2、叠加原理适用于( )电路。

A:所有; B:线性; C:非线性 答:(B) 3、1号机转子大修时的直流电阻与初次结果相比较,差别不超过( )。

A:1％; B:2％; C:1.5％ 答:(B) 4、用万用表判别二极管的极性时,应使用万用表的( )档。

A:电压; B:电流; C:欧姆 答:(C) 5、在电介质上施加直流电压后,电介质的弹性极化所决定的电流称为 ( )。

A:电导电流; B:电容电流; C:吸收电流 答:(B) 6、变压器铁芯应在( )情况下运行。

A:一点接地; B:两点接地; C:多点接地 答:(A) 7、隔离开关的主要作用是( )。

A:进行倒闸操作; B:切断电气设备; C:使检修设备和带电设备隔离 答:(C) 8、绝缘试验时,tg δ随温度的增加而( )。

A:增加; B:不变; C:减小 答:(A) 9、采用QS1电桥测量220kVPT 支架介损tg δ值时,可选择的接线方法是 ( )。

A:自激法; B:末端加压法 ; C:末端屏蔽法 答:(C) 10、测量发电机转子绕组绝缘电阻时,兆欧表火线接于转子滑环上,地 线接于( )。

A:机座上; B:转子轴上; C:电机外壳上 答:(B) 11、独立避雷针的接地电阻值一般不大于( )。

A:0.5Ω; B:5Ω; C:10Ω 答:(C) 12、•我厂补给水变大修后高压侧交流耐压试验电压值为( )。

A:35kV; B:30kV; C:25kV 答:(B) 13、避雷器与被保护设备的距离,就保护效果来说( ) A:越远越好; B:越近越好 ; C:符合安规要求 答:(B) 14、在接地体径向地面上,水平距离为( )米的两点间称跨步电压。

选择题【1】用QJ23型直流单臂电桥测量50051的电阻时，电桥比例臂应选择在（ C ）挡位置。

A．×0.001B．×0.01C．×0.1D．×1【2】某变压器的一、二次绕组匝数之比等于25。

二次侧额定电压是400V,则一次侧额定电压是（ A ）。

A．10000VB．20000VC．6000VD．3300V【3】晶体管符号中，箭头朝内者，表示它是（ D ）。

A．硅管B．锗管C．NPN管D．PNP管【4】磁感应强度B=F/IL（B为磁感应强度，F为导体所受电磁力，I为导体中的电流，L为导体的有效长度）所反映的物理量间的依赖关系是（ B ）。

A．B由F,I和L决定B．F由B,I和L决定C．I由B、F和L决定D．L由B、F和I决定【5】下述变压器绝缘预防性试验项目，对发现绕组绝缘进水受潮均有一定作用，而较为灵敏、及时、有效的是（ D ）。

A．测量tanδB．油中溶解气体色谱分析C．测量直流泄漏电流和绝缘电阻D．测定油中微量水分【6】三相对称负载星形连接时，其线电流为相电流的（ B ）倍。

A．√3B．1C．1/√2D．1/√3【7】通电导体在磁场中所受的力是（ C ）。

A．电场力B．磁场力C．电磁力D．引力【8】对电介质施加直流电压时，由电介质的电导所决定的电流称为（ A ）。

A．泄漏电流B．电容电流C．吸收电流D．位移电流【9】高压断路器断口并联电容器的作用是（ B ）。

A．提高功率因数B．均压C．分流D．降低雷电侵入波陡度【10】正弦电路中电容元件的无功功率表达式是（ A ）A．i=u/XLB．I=U/ωLC．I=UωLD．I=UXL【11】采用单相电源自低压侧加压，对YNd11三相变压器进行空载试验时，由于磁路不对称，正常情况下，三相之间各相空载损耗大小的关系是（ C ）。

A．Pab/(1.3~1.5)=Pbc=PcaB．Pca=Pab=PbcC．Pca/(1.3~1.5)=Pab=PbcD．Pca/2=Pab=Pbc【12】若设备组件之一的绝缘试验值为tanδ1=5%，C1=250pF；而设备其余部分绝缘试验值为tanδ=0.4%，C2=10000pF，则设备整体绝缘试验时，其总的tanδ值与（ B ）接近。

电气试验工考试卷及答案一、电气试验工考试卷一、选择题（每题2分，共40分）1. 电气试验工的主要职责不包括以下哪项？A. 对电气设备进行定期试验B. 编制电气试验方案C. 进行电气设备的日常维护D. 参与电气设备的安装与调试答案：D2. 以下哪种设备不属于电气试验范畴？A. 变压器B. 电缆C. 电动机D. 空调答案：D3. 电气试验时，以下哪项操作是错误的？A. 断开电源B. 检查试验设备是否完好C. 未佩戴防护用品进行试验D. 做好试验现场的安全措施答案：C4. 以下哪个试验项目不属于电气试验的常规项目？A. 绝缘电阻试验B. 接地电阻试验C. 介质损耗试验D. 拉力试验答案：D5. 电气试验时，以下哪种情况下应立即停止试验？A. 发现设备异常B. 发现试验数据异常C. 发现试验人员疲劳D. 所有以上情况答案：D6. 以下哪种电气试验设备不属于绝缘电阻测试仪？A. 兆欧表B. 数字绝缘电阻测试仪C. 接地电阻测试仪D. 指针式绝缘电阻测试仪答案：C7. 电气试验中，以下哪种试验方法适用于测量电气设备的绝缘电阻？A. 直流电压法B. 交流电压法C. 介质损耗法D. 接地电阻法答案：A8. 以下哪种试验方法适用于测量电气设备的介质损耗？A. 直流电压法B. 交流电压法C. 介质损耗法D. 接地电阻法答案：C9. 电气试验时，以下哪种情况下不需要进行绝缘电阻试验？A. 设备新安装B. 设备长期停用C. 设备发生故障D. 设备正常运行答案：D10. 以下哪种设备在试验时应进行接地电阻测试？A. 变压器B. 电缆C. 电动机D. 所有以上设备答案：D二、判断题（每题2分，共20分）11. 电气试验工在进行试验时，可以不佩戴防护用品。

（×）12. 电气试验时，试验人员应保持与带电设备的安全距离。

（√）13. 电气试验中，试验设备应定期进行校验，以确保试验结果的准确性。

（√）14. 电气试验时，试验人员可以随意更改试验方案。

2023年电气试验工中级考试题库及答案一、选择题（每题2分，共60分）1. 以下哪项不是电气试验工中级考试的范围？A. 电力系统基础知识B. 电气设备试验方法C. 电力系统运行维护D. 电力系统自动化答案：C2. 下列哪种试验方法不属于电气试验工中级考试内容？A. 绝缘电阻试验B. 介质损耗试验C. 高频介质损耗试验D. 交流耐压试验答案：C3. 在进行绝缘电阻试验时，下列哪种设备应使用兆欧表？A. 电缆B. 变压器C. 断路器D. 避雷器答案：A4. 下列哪种试验属于非破坏性试验？A. 交流耐压试验B. 直流耐压试验C. 绝缘电阻试验D. 介质损耗试验答案：C5. 下列哪个设备不需要进行介质损耗试验？A. 电力电缆B. 电容器C. 变压器D. 电动机答案：D6. 在进行交流耐压试验时，下列哪种试验电压应按照设备的额定电压来确定？A. 基准电压B. 试验电压C. 绝缘电阻D. 介质损耗答案：B7. 下列哪种试验方法可以用来判断电气设备的绝缘状况？A. 绝缘电阻试验B. 介质损耗试验C. 交流耐压试验D. 以上都对答案：D8. 下列哪个设备在安装后需要进行绝缘电阻试验？A. 电缆B. 变压器C. 断路器D. 所有设备答案：D9. 下列哪种试验方法可以用来检测电气设备的局部放电？A. 绝缘电阻试验B. 介质损耗试验C. 局部放电检测D. 交流耐压试验答案：C10. 下列哪种试验方法可以用来判断电气设备的绝缘老化程度？A. 绝缘电阻试验B. 介质损耗试验C. 局部放电检测D. 交流耐压试验答案：B二、判断题（每题2分，共30分）11. 电气试验工中级考试内容包括电力系统基础知识、电气设备试验方法、电力系统运行维护和电力系统自动化。

（）答案：√12. 绝缘电阻试验属于破坏性试验。

（）答案：×13. 介质损耗试验可以反映电气设备的绝缘状况。

（）答案：√14. 在进行交流耐压试验时，试验电压应低于设备的额定电压。

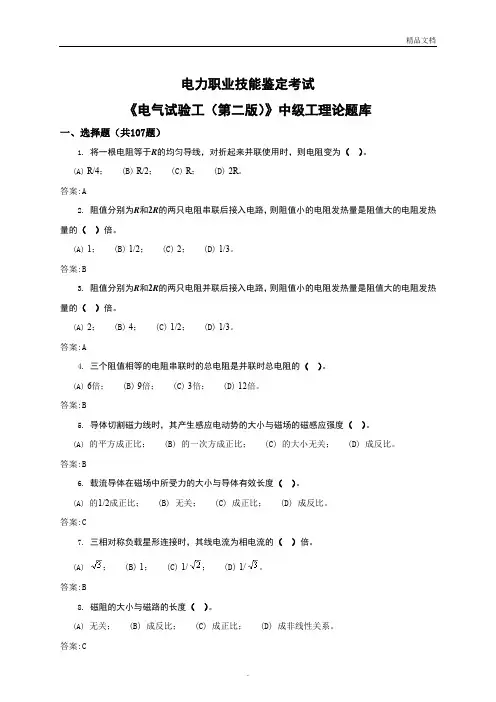

电力职业技能鉴定考试《电气试验工（第二版）》中级工理论题库一、选择题（共107题）1. 将一根电阻等于R的均匀导线，对折起来并联使用时，则电阻变为（）。

(A)R/4； (B)R/2； (C)R； (D) 2R。

答案:A2. 阻值分别为R和2R的两只电阻串联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的（）倍。

(A) 1； (B) 1/2； (C) 2； (D) 1/3。

答案:B3. 阻值分别为R和2R的两只电阻并联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的（）倍。

(A) 2； (B) 4； (C) 1/2； (D) 1/3。

答案:A4. 三个阻值相等的电阻串联时的总电阻是并联时总电阻的（）。

(A) 6倍； (B) 9倍； (C) 3倍； (D) 12倍。

答案:B5. 导体切割磁力线时，其产生感应电动势的大小与磁场的磁感应强度（）。

(A)的平方成正比； (B)的一次方成正比； (C)的大小无关； (D)成反比。

答案:B6. 载流导体在磁场中所受力的大小与导体有效长度（）。

(A)的1/2成正比； (B)无关； (C)成正比； (D)成反比。

答案:C7. 三相对称负载星形连接时，其线电流为相电流的（）倍。

(A)； (B) 1； (C) 1/； (D) 1/。

答案:B8. 磁阻的大小与磁路的长度（）。

(A)无关； (B)成反比； (C)成正比； (D)成非线性关系。

答案:C9. 由铁磁材料构成的磁通集中通过的路径，称为（）。

(A)电路； (B)磁链； (C)磁路； (D)磁场。

答案:C10. 已知R=3Ω，X L=15Ω，X C=11Ω，将它们串联时，总阻抗Z等于（）。

(A)29Ω； (B)7Ω； (C)5Ω； (D)3Ω。

答案:C11. 表示正弦电路中电容电流的计算式是（）。

(A)； (B)I=UωC； (C)； (D)。

答案:B12. 正弦电路中电容元件的无功功率表达式是（）。

(A)Q C=U2ωC； (B)Q C=I2ωC； (C)Q C=X C i2； (D)。

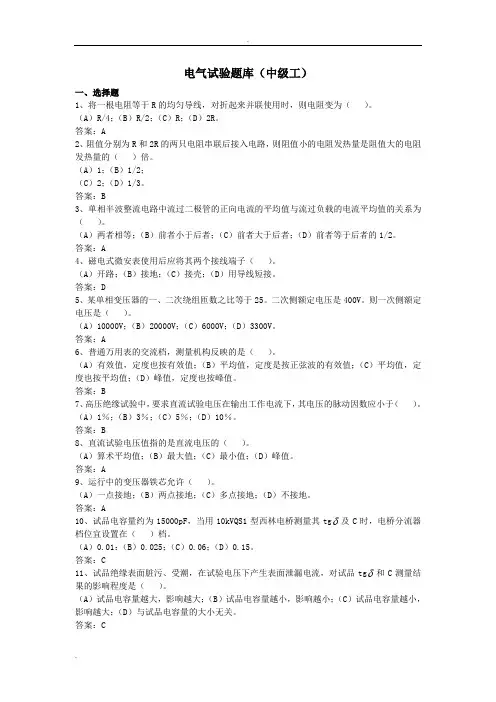

电气试验题库（中级工）一、选择题1、将一根电阻等于R的均匀导线，对折起来并联使用时，则电阻变为（）。

（A）R/4；（B）R/2；（C）R；（D）2R。

答案：A2、阻值分别为R和2R的两只电阻串联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的（）倍。

（A）1；（B）1/2；（C）2；（D）1/3。

答案：B3、单相半波整流电路中流过二极管的正向电流的平均值与流过负载的电流平均值的关系为（）。

（A）两者相等；（B）前者小于后者；（C）前者大于后者；（D）前者等于后者的1/2。

答案：A4、磁电式微安表使用后应将其两个接线端子（）。

（A）开路；（B）接地；（C）接壳；（D）用导线短接。

答案：D5、某单相变压器的一、二次绕组匝数之比等于25。

二次侧额定电压是400V。

则一次侧额定电压是（）。

（A）10000V；（B）20000V；（C）6000V；（D）3300V。

答案：A6、普通万用表的交流档，测量机构反映的是（）。

（A）有效值，定度也按有效值；（B）平均值，定度是按正弦波的有效值；（C）平均值，定度也按平均值；（D）峰值，定度也按峰值。

答案：B7、高压绝缘试验中，要求直流试验电压在输出工作电流下，其电压的脉动因数应小于（）。

（A）1％；（B）3％；（C）5％；（D）10％。

答案：B8、直流试验电压值指的是直流电压的（）。

（A）算术平均值；（B）最大值；（C）最小值；（D）峰值。

答案：A9、运行中的变压器铁芯允许（）。

（A）一点接地；（B）两点接地；（C）多点接地；（D）不接地。

答案：A10、试品电容量约为15000pF，当用10kVQS1型西林电桥测量其tgδ及C时，电桥分流器档位宜设置在（）档。

（A）0.01：（B）0.025；（C）0.06；（D）0.15。

答案：C11、试品绝缘表面脏污、受潮，在试验电压下产生表面泄漏电流，对试品tgδ和C测量结果的影响程度是（）。

（A）试品电容量越大，影响越大；（B）试品电容量越小，影响越小；（C）试品电容量越小，影响越大；（D）与试品电容量的大小无关。

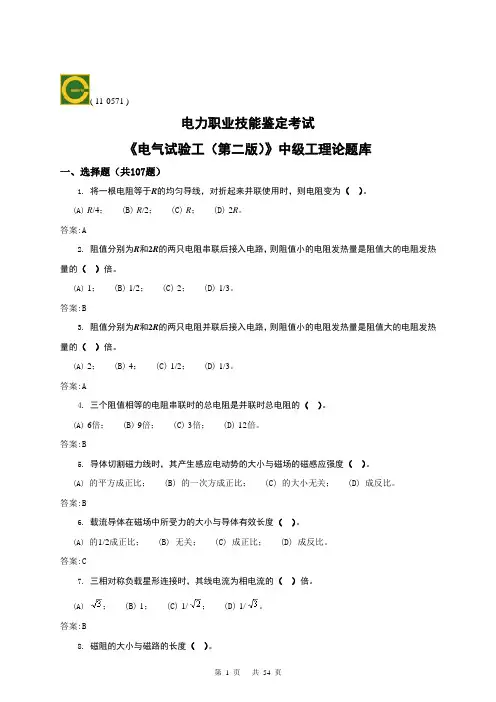

( 11-0571 )电力职业技能鉴定考试《电气试验工（第二版）》中级工理论题库一、选择题（共107题）1. 将一根电阻等于R的均匀导线，对折起来并联使用时，则电阻变为（）。

(A)R/4； (B)R/2； (C)R； (D) 2R。

答案:A2. 阻值分别为R和2R的两只电阻串联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的（）倍。

(A) 1； (B) 1/2； (C) 2； (D) 1/3。

答案:B3. 阻值分别为R和2R的两只电阻并联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的（）倍。

(A) 2； (B) 4； (C) 1/2； (D) 1/3。

答案:A4. 三个阻值相等的电阻串联时的总电阻是并联时总电阻的（）。

(A) 6倍； (B) 9倍； (C) 3倍； (D) 12倍。

答案:B5. 导体切割磁力线时，其产生感应电动势的大小与磁场的磁感应强度（）。

(A)的平方成正比； (B)的一次方成正比； (C)的大小无关； (D)成反比。

答案:B6. 载流导体在磁场中所受力的大小与导体有效长度（）。

(A)的1/2成正比； (B)无关； (C)成正比； (D)成反比。

答案:C7. 三相对称负载星形连接时，其线电流为相电流的（）倍。

(A)； (B) 1； (C) 1/； (D) 1/。

答案:B(A)无关； (B)成反比； (C)成正比； (D)成非线性关系。

答案:C9. 由铁磁材料构成的磁通集中通过的路径，称为（）。

(A)电路； (B)磁链； (C)磁路； (D)磁场。

答案:C10. 已知R=3Ω，X L=15Ω，X C=11Ω，将它们串联时，总阻抗Z等于（）。

(A)29Ω； (B)7Ω； (C)5Ω； (D)3Ω。

答案:C11. 表示正弦电路中电容电流的计算式是（）。

(A)； (B)I=UωC； (C)； (D)。

答案:B12. 正弦电路中电容元件的无功功率表达式是（）。

(A)Q C=U2ωC； (B)Q C=I2ωC； (C)Q C=X C i2； (D)。
