下载文档原格式
热轧带钢生产车间布置设计分析热轧带钢简介以板坯或钢锭为原料用热轧方式生产各种中厚钢板、薄钢板和带钢的轧钢车间设计。
热轧板带钢车间设计范围包括中厚板车间设计、连续热轧宽带钢车间设计、施特克尔(炉卷)带钢轧钢车间设计和热轧窄带钢车间设计。
除了以上四类板带轧钢车间外，尚有叠轧薄板车间和行星轧板车间。
工艺流程热轧宽带钢主要生产工艺流程是板坯经加热后由粗轧机组及精轧机组制成带钢。
从精轧最后一架轧机出来的热钢带通过层流冷却到设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线加工而成为钢板、平整卷及纵切钢带产品的过程。
设备构成主体、加热炉、推钢机、出钢机、粗轧机组（四机架）、飞剪、精轧机组（七机架连轧）、卷取机、吊车、精整机组（开卷机、矫直机、剪切机、张力卷取机等）。
在进行车间设计时主要是轧机型式和轧机组成的选择，同时从设备的可靠性、产品质量、维修方便、设备结构、外形和机组重量等因素进行比较和选择。
主要轧钢机有中厚钢板轧机、热轧宽带钢轧机、施特克尔(炉卷)带钢轧机和热轧窄带钢轧机。
(1)中厚钢板轧机。
有二辊式、三辊劳特式、四辊式。
轧机布置型式主要有单机架、双机架型式。
现代的中厚板车间设计均采用四辊式轧机，按产品和产量的不同选用单机架或双机架组成，最佳型式是粗轧机和精轧机，均为四辊轧机并顺列布置。
(2)热轧宽带钢轧机。
指辊身长度不小于1000mm的热轧带钢轧机，世界上建设最多的为1500～1800mm和2000～2300mm热轧带钢轧机，最大的达2690mm。
按粗轧机的型式和组成有半连续式、3／4连续式和连续式三种热轧宽带钢轧机。
(3)施特克尔带钢轧机。
主要用于轧制不锈钢、硅钢等难变形金属。
该轧机的特点是在轧机入口和出口设有带卷筒的加热保温炉，用以保持带钢轧制温度，因此在中国称炉卷轧机。
现代的施特克尔带钢车间，一般由一架四辊式可逆式万能粗轧机和一架四辊可逆式精轧机组成。
轧机后设有带钢冷却设备、卷取机和钢板剪切设备。
热轧带钢生产中的板形控制范本热轧带钢生产中的板形控制是一个关键的工艺环节, 对于产品的质量和成本都有着重要的影响。
本文将从板形控制的目标、过程、方法以及优化等方面进行详细的介绍。
一、板形控制的目标热轧带钢的板形控制的主要目标是使得钢带的板形达到设计要求, 即保持带钢在轧机出口处的平直度和边部的整齐度, 同时减小带钢在轧机出口处的侧弯、扭曲和波浪板形等缺陷。
对于一些对称性较好的带钢产品, 还需保持带钢两端表面与轧机的同心度。
二、板形控制的过程热轧带钢板形控制的过程主要包括前段控制、中段控制和后段控制三个阶段。
1.前段控制: 前段主要包括热轧连铸过程和热轧过程中的预弯矫直机、厚度控制等过程。
这一阶段的目标是减小带钢的不均匀厚度分布, 控制带钢的凸度和波浪度, 为后续的板形控制打下基础。
2.中段控制: 中段主要包括轧制机组控制和冷却控制等过程。
通过控制轧机的速度、压下力以及冷却速度等参数, 调整带钢的板形。
在轧制机组控制上, 采用辊形调整、辊系控制等技术手段来改变带钢板形。
在冷却控制上, 通过改变冷却方式、喷水的位置和喷水量等参数来调整带钢的板形。
3.后段控制：后段主要包括带钢的拉直和切割等过程。
通过采用拉直机进行带钢的拉直，使得带钢在轧机出口处达到平直度的要求。
同时，通过切割机对带钢进行切割，保证带钢的两端表面与轧机的同心度。
三、板形控制的方法热轧带钢板形控制的方法主要包括参数调整法、辊形调整法和辊系控制法。
1.参数调整法: 通过调整轧机的速度、压下力、冷却速度等参数来控制带钢的板形。
这种方法操作简单, 但对于复杂的板形控制要求, 效果较差。
2.辊形调整法: 通过调整辊系的形状来改变带钢板形。
辊形调整主要包括辊筒调整和辊系调整两种方法, 通过改变辊系的形状, 调整辊系的凸度、侧弯等参数来控制带钢板形。
3.辊系控制法：辊系控制主要是通过辊系控制技术来改变辊系间的关系，从而改变带钢的板形。
辊系控制主要包括辊系窜凸控制、动力控制和形态控制等方法，这些方法可以实现对辊系间的力学和几何关系进行控制，进而控制带钢的板形。
热轧带钢生产在我国的发展我国钢铁工业自建国以后，技术以及行业发展速度令世界震惊，但无论从钢铁质量还是工艺技术、产品结构、设备应用以及经济指标技术管理等方面还同国际先进水平有一定的差距。
目前我国在板带钢的生产能力上还无法满足国民经济的发展要求，我国生产的带钢产品中质量能够达到先进水平的1/3。
所以板带材的发展，尤其是高技术、高价值的板带材，仍旧是我国今后轧钢工业的重要任务。
文章主要对国内外热轧带钢的需求进行分析，并对其技术发展进行了论述。

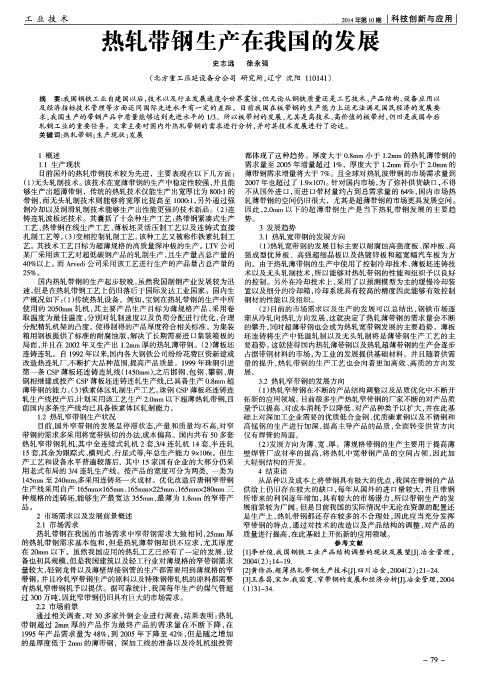

标签：热轧带钢；生产现状；发展1 概述1.1 生產现状目前国外的热轧带钢技术较为先进，主要表现在以下几方面：（1）无头轧制技术。
该技术在宽薄带钢的生产中稳定性较强，并且能够生产出超薄带钢，传统的热轧技术仅能生产出宽厚比为800：1的带钢，而无头轧制技术则能够将宽厚比提高至1000：1，另外通过强制冷却以及润滑轧制技术能够生产出性能更强的技术新品。
（2）连铸连轧波板坯技术。
其囊括了十余种生产工艺：热带钢紧凑式生产工艺、热带钢在线生产工艺、薄板坯灵活压制工艺以及连铸式直接扎制工艺等。
（3）变相控制轧制工艺。
该种工艺又被称作铁素轧制工艺。
其技术工艺目标为超薄规格的高质量深冲板的生产。
LTV公司某厂采用该工艺对超低碳钢产品的轧制生产，且生产量占总产量的40%以上。
而Arvedi公司采用该工艺进行生产的产品量占总产量的25%。
国内热轧带钢的生产起步较晚，虽然我国制钢产业发展较为迅速，但是在热轧带钢工艺上仍旧落后于国际发达工业国家。
国内生产概况如下：（1）传统热轧设备。
例如，宝钢在热轧带钢的生产中所使用的2050mm轧机，其主要产品生产目标为薄规格产品，采用卷取温度为最佳温度，分别对轧制速度以及负荷分配进行优化，合理分配精轧机架的凸度。
使得制得的产品厚度符合相关标准。
为集装箱用钢板提供了标准的耐腐蚀版，解决了长期需要进口集装箱板的局面，并且在2002年又生产出1.2mm厚的热轧薄带钢。

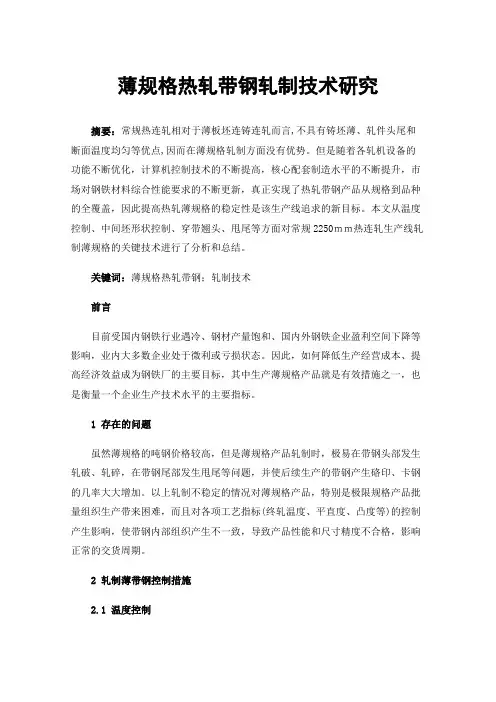

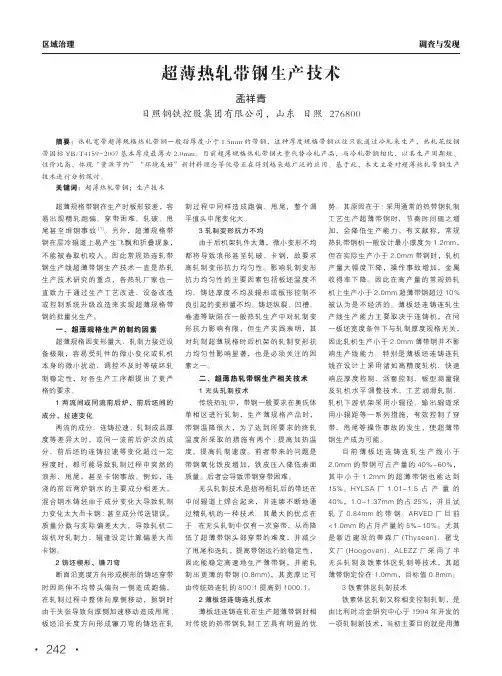

区域治理调查与发现超薄规格带钢在生产时板形较差，容易出现精轧跑偏、穿带困难、轧破、甩尾甚至堆钢事故[1]。
另外，超薄规格带钢在层冷辊道上易产生飞飘和折叠现象，不能被卷取机咬入。
因此常规热连轧带钢生产线超薄带钢生产技术一直是热轧生产技术研究的重点，各热轧厂家也一直致力于通过生产工艺改进、设备改造或控制系统升级改造来实现超薄规格带钢的批量化生产。
一、超薄规格生产的制约因素超薄规格因变形量大、轧制力接近设备极限，容易受轧件的微小变化或轧机本身的微小扰动、调控不及时等破坏轧制稳定性，对各生产工序都提出了更严格的要求。
1两流间或同流前后炉、前后坯间的成分、拉速变化两流的成分、连铸拉速、轧制成品厚度等差异大时，或同一流前后炉次的成分、前后坯的连铸拉速等变化超过一定程度时，都可能导致轧制过程中突然的浪形、甩尾，甚至卡钢事故。
例如，连浇的前后两炉钢水的主要成分相差大，混合钢水铸坯由于成分变化大导致轧制力变化太大而卡钢;甚至成分传送错误，质量分数与实际偏差太大，导致轧机二级机对轧制力、辊逢设定计算偏差大而卡钢。
2铸坯楔形、镰刀弯断面沿宽度方向形成楔形的铸坯穿带时因延伸不均带头偏向一侧造成跑偏，在轧制过程中整体向厚侧移动，抛钢时由于失张导致向厚侧加速移动造成甩尾;板坯沿长度方向形成镰刀弯的铸坯在轧制过程中同样造成跑偏、甩尾，整个调平值头中尾变化大。
3轧制变形抗力不均由于后机架轧件太薄，微小变形不均都将导致浪形甚至轧破、卡钢，故要求高轧制变形抗力均匀性。
影响轧制变形抗力均匀性的主要因素包括板坯温度不均、铸坯厚度不均及辊形或板形控制不良引起的变形量不均。
铸坯纵裂、凹槽、卷渣等缺陷在一般热轧生产中对轧制变形抗力影响有限，但生产实践表明，其对轧制超薄规格时后机架的轧制变形抗力均匀性影响显著，也是必须关注的因素之一。
二、超薄热轧带钢生产相关技术1无头轧制技术传统热轧中，带钢一般要求在奥氏体单相区进行轧制，生产薄规格产品时，带钢温降很大，为了达到所要求的终轧温度所采取的措施有两个:提高加热温度，提高轧制速度。
热轧板带钢发展历史
热轧板带钢是指通过高温热轧加工而成的薄板状钢材。
它具有高强度、优良的塑性变形能力和良好的焊接性能，广泛应用于建筑、工程机械、汽车制造等领域。
热轧板带钢的发展历史可以追溯到19世纪末的工业革命时期。
当时，由于工业快速发展的需要，对钢材的品种和规格提出了更高的要求。
传统的冷轧钢材生产工艺无法满足这些要求，因此热轧技术应运而生。
最早的热轧板带钢生产工艺是利用蒸汽动力将钢坯在高温下通过轧机进行压制变形。
这种工艺能够有效地提高钢材的塑性变形能力和表面质量，使得热轧板带钢可以生产出更薄、更宽的板材。
20世纪初，随着工业化的进一步发展，热轧板带钢的生产工
艺得到了进一步改进。
1920年代，钢坯通过轧机进行连续轧
制变形，大大提高了生产效率和品种规格的多样性。
这种工艺被称为连续热轧，成为热轧板带钢生产的主要工艺之一。
20世纪50年代以后，热轧板带钢的生产工艺得到了进一步改
进和完善。
随着各种大型轧机的出现，热轧板带钢的宽度和厚度范围进一步扩大，产品质量和生产效率也有了显著提高。
到了21世纪，随着科技的进步和工业技术的不断革新，热轧
板带钢的生产工艺继续得到改进和创新。
高性能轧机的出现使得板带钢的厚度和宽度范围更加广泛，产品质量更加稳定可靠。
总的来说，热轧板带钢的发展历史可以追溯到19世纪末的工业革命时期，经过多个阶段的改进和创新，技术不断进步，产品质量不断提高。
如今，热轧板带钢已成为建筑和制造业中不可或缺的重要材料之一。
