MTA型便携式流速测算仪

流速测算仪使用说明书文章来源：/esite/detail10077395.htm目录1：技术要求2：测量原理3：仪器的操作使用4：数据的存储5：流量计算6：存储数据查询7：仪器的维护8：仪器的全套设备9: 流速仪型号、延时输入表10：仪器软件操作说明注：本说明书中的参数只供参考，使用时应按照鉴定证书的参数为准便携式流速测算仪便携式流速测算仪是专门为水文站，水文地质调查,环保监测、灌区等部门而专门研制的新型仪器。

该仪器具有耗电省、功能齐全、自动化程度高、稳定可靠,适用性强等优点。

适用于接收各种转子流速传感器所产生的信号。

一:技术指标▲流速范围：0.05～7m/s▲精度：＜1.5%▲显示：汉字液晶显示，4行32位▲存储：可存储100个断面数据▲通讯：标准RS232接口▲无线：具有无线接口，可与缆道等配套使用▲工作温度：-10℃～50℃▲工作电源：7.2V\\4200mAh,可充电二: 原理流速、流量计算:测流速时,由于水力推动转子流速仪旋转,流速仪内部信号装臵产生转数信号，便携式流速测算仪接收信号，再根据下面公式计算流速: V = K •N/T + C（m/s）。

式中V：测流时段内平均流速K: 桨叶水力螺距C: 流速仪校订常数T: 测流时间（单位为S）N: 时段内信号数本仪器使用时,K、C均为校订常数,测流时,只要测出T和N,即可算出流速V。

依据流量公式Q=V•S而设计,只要计算出断面截面积S并臵入就可求得流量Q（m ³/s）注该机流量适合管道和标准小渠道和标准出水口用。

三: 仪器的操作使用:仪器开机显示如图1所示:请输入流速仪型号→1 2图1: 型号设臵本仪器共设3个操作按键，如图2所示:换屏臵数移位图2：如上所示3.1 参数设臵操作:3.1.1用臵数键和移位键将流速仪型号臵入, 黑色闪烁光标（z）在哪个位臵闪烁可按下臵数键修改该位臵数据，按一下换位键将光标移到下一位臵。

如1206B流速仪臵入12即可，（具体型号看说明书最后一页）显示如下：请输入流速仪型号→0 0图3：按“臵数”键到显示2为止请输入流速仪型号→1 2图4: 型号设臵型号臵好后按换屏键进入仪器参数设臵显示图面同时保存以上设臵（如下图）。

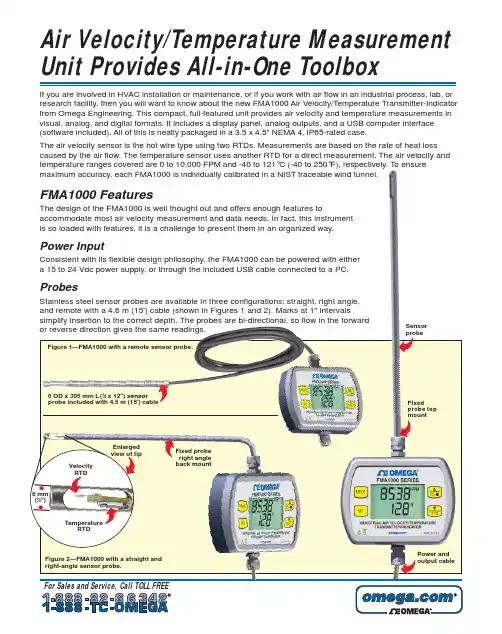

FMA1000 FeaturesThe design of the FMA1000 is well thought out and offers enough features toaccommodate most air velocity measurement and data needs. In fact, this instrument is so loaded with features, it is a challenge to present them in an organized way.Power InputConsistent with its flexible design philosophy, the FMA1000 can be powered with either a 15 to 24 Vdc power supply, or through the included USB cable connected to a PC.ProbesStainless steel sensor probes are available in three configurations: straight, right angle,and remote with a 4.6 m (15') cable (shown in Figures 1 and 2). Marks at 1" intervals simplify insertion to the correct depth. The probes are bi-directional, so flow in the forward or reverse direction gives the same readings.If you are involved in HVAC installation or maintenance, or if you work with air flow in an industrial process, lab, or research facility, then you will want to know about the new FMA1000 Air Velocity/Temperature Transmitter-Indicator from Omega Engineering. This compact, full-featured unit provides air velocity and temperature measurements in visual, analog, and digital formats. It includes a display panel, analog outputs, and a USB computer interface (software included). All of this is neatly packaged in a 3.5 x 4.5" NEMA 4, IP65-rated case.The air velocity sensor is the hot wire type using two RTDs. Measurements are based on the rate of heat loss caused by the air flow. The temperature sensor uses another RTD for a direct measurement. The air velocity and temperature ranges covered are 0 to 10,000 FPM and -40 to 121°C (-40 to 250°F), respectively. To ensure maximum accuracy, each FMA1000 is individually calibrated in a NIST traceable wind tunnel.Air Velocity/Temperature Measurement Unit Provides All-in-One ToolboxFigure 1—FMA1000 with a remote sensor probe.Power and output cableFixed probe right angle back mountSensor Figure 2—FMA1000 with a straight and right-angle sensor probe.Fixed probe top mountEnlarged view of tipTemperatureRTDVelocity RTD6 mm 4")DisplayPanelFunctioning as astandalone indicator,the FMA1000 cansimultaneously show airflow and temperatureinformation on its illuminated display, both in achoice of engineering units. The air flow can be displayed in either velocity or volume format. In addition, the display can show minimum and maximum air flow and temperature readings and includes indicators for high and low alarm conditions. Analog OutputsFor analog control and monitoring functions, a 4.6 m (15') power/output cable is provided. Signals are provided for air velocity, temperature, high alarm condition, and low alarm condition. The air velocity output is available in all of the common configurations: 0 to 5 Vdc, 0 to 10 Vdc, and 4 to 20 mA current loop. The temperature output is 0 to 5 Vdc. Input power connections are also made through the same cable. Digital OutputsFor logging data to a pc, an alternate cable with a USB serial connector is included. In this mode, power for the FMA1000 is derived from the computer through its USB connection. This cable also has analog output leads for air flow and temperature which can be used for monitoring and control functions while data logging. The software which is supplied for the pc application is described in detail below.InstallationMost commonly, permanent installations of theFMA1000 will use the remote probe configuration. The fixed probes models are typically used for on-the-spotmeasurementsand trouble-shooting.Installation is astraight-forward3-step process:mount the probe, mount the display unit, and connect the cable for powerand monitoring. The probe is mounted with thesensor window perpendicular to the air flow andmay be positioned either vertically or horizontallywithout affecting the reading.Keep in mind that the FMA1000 is calibrated for use with clean air or nitrogen. Other gases, having different thermal conductivities, will produce un-calibrated and non-linear measurements. Also, the dusty or oil-laden air found in some blower or compressor systems can cause coating of the sensor and lead to inaccurate readings.Setup and OperationThe FMA1000 is setup using the LCD display and keypad on the front panel. Since no calibration is required, it is only necessary to set the parameters that are relevant to your application. First choose the engineering units for air flow and temperature. Air flow can be shown in feet per minute (FPM), meter per second (m/s), miles per hour (MPH), kilometer per hour (Km/h), or cubic feet per minute (CPM). Temperature units are °F or °C. Next, set high and low air velocity alarm points, the sampling rate from 250 msec to 2 seconds, and if air flow volume readings are needed, set the cross-sectional area. Atmospheric pressure may also be set if the application requires it. (The default value is 760 mmHg.) These parameters are stored in non-volatile memory and, consequently, are not affected by loss of power to the unit. Once the setup is complete, start taking readings.FMA1000 units feature a large, easy to read,backlit LCD.Data Logging SoftwareThe FMA1000 comes with Windows-based application software that can be used for real time monitoring, while logging and charting the measurement data. After installing the software, connect the unit to the computer with the included USB cable and use the Settings screen, shown in Figure 3 below, to configure the program for your application. Here you can set the following parameters:Engineering units for air flow and temperature.Choices are the same as on the unit’s displaypanel.Time base for the charting function. A full screencan cover 1 minute, 10 minutes or one hour.Chart scaling. Options are auto, manual, orlogarithmic. In manual mode the Y scale for theair velocity and temperature can be set to anyvalue within the probes range.A single display screen is used to display the data from the FMA1000. This is shown in Figure 4. The upper graph plots the air velocity over time, while the information bar above gives a digital display of the last reading. This bar also shows the volume air flow, the high and low alarm settings, and the cross-sectional area setting.The lower graph plots the corresponding temperature readings, while its information bar shows the last reading in digital format, the response time between readings, the atmospheric pressure setting, and high and low alarm LED indicators.Both graphs can be sent to a printer and the corresponding data saved to a text file which canbe imported into an Excel spreadsheet. An example of the data file is shown in Figure 5.As you can see from the description of the FMA1000, it is a multi-purpose workhorse in a small package. Not only can it function as a standalone air velocity and temperature meter, but, with its analog outputs, can serve as a controller interface, and, with the USB computer interface, adds charting and data logging capability. And here is the most amazing part; the FMA1000 costs 25% less than earlier products that offer only a fraction of its capability. So, if theFMA1000 offers the type of measurement capability you need in your work, what are you waiting for?Figure 3—Settings menu.Figure 4—Main window.Figure 5—Typical data file.Coming Soon! Handheld Air Velocity/Temperature Meter with Wireless Sensing Probe。

操作手册LV111便携式风速仪1.注意事项请在使用本产品前, 详细阅读本操作手册, 且熟悉本产品的使用操作。

请将操作手册和本产品一同存放, 方便在您需要时可随时对照查阅。

1.1 避免产品损坏或使用人员受伤:►不可将测量仪或探头和溶剂储存。

►不可在有电设备附近或上面使用测量仪或探头。

1.2 产品保修有效/ 安全须知声明:►本产品仅可在技术规格中的量程内进行测量。

►不可使用外力破坏本产品, 并依照本操作手册中的方式使用本产品。

►依照本产品技术规格内的主机或探头的操作温度范围内使用。

►除了更换测量仪的电池或操作手册中允许的部分外, 不可自行打开测量仪或探头外壳。

►产品如有任何损坏, 请与本公司售后服务部联系安排产品检修, 不可自行进行维修。

1.3 产品回收和处理声明:►将使用完的电池送至专门提供的废电池收集点回收。

►如本产品使用寿命结束后, 请将产品寄回本公司。

我们将依照WEEE (2002/96/CE) 相关规定并保护环境的方式处理您所寄回的产品。

1.4 产品用途:►KIMO 研发设计和生产的高精度便携式风速测量仪, 用于空气或中性气体的风速, 风量和温度测量。

1.5 产品禁止使用:►本产品禁止用于防爆区域。

►本产品禁止用于医疗诊断。

2.产品介绍2.1 测量仪介绍2.2 按键说明(a)液晶显示屏:数字和图形液晶显示屏(b)ON / OFF 电源开关:开启电源或关闭电源ESC 键:回到上一层菜单选项(c)HOLD 键:测量值定格min / max 键:测量最小值或最大值(d)显示屏背光键:开启或关闭显示屏背光(e)菜单选项循环键:循环显示菜单的各个选项(f)OK 键:确认(a)液晶显示屏(b)ON / OFF 电源开关ESC 键(c)HOLD 键min / max 键(d)显示屏背光键(e)菜单选项循环键(f)OK 键MAX MIN 3.1 开启电源按下键开启测量仪, 初始化时显示仪器型号, 进入测量模式。

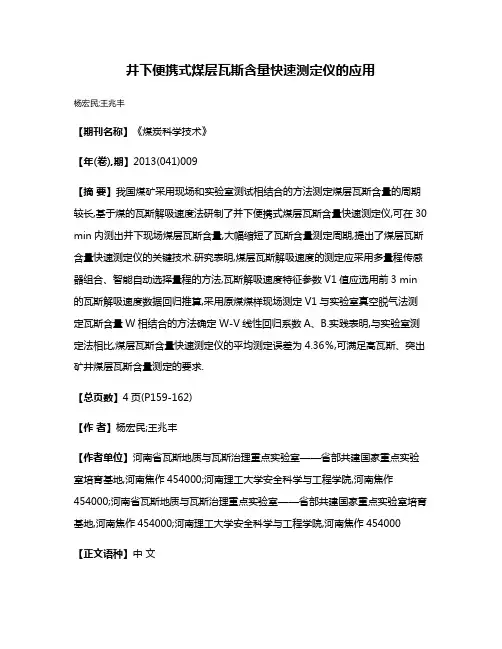

井下便携式煤层瓦斯含量快速测定仪的应用杨宏民;王兆丰【期刊名称】《煤炭科学技术》【年(卷),期】2013(041)009【摘要】我国煤矿采用现场和实验室测试相结合的方法测定煤层瓦斯含量的周期较长,基于煤的瓦斯解吸速度法研制了并下便携式煤层瓦斯含量快速测定仪,可在30 min内测出并下现场煤层瓦斯含量,大幅缩短了瓦斯含量测定周期,提出了煤层瓦斯含量快速测定仪的关键技术.研究表明,煤层瓦斯解吸速度的测定应采用多量程传感器组合、智能自动选择量程的方法,瓦斯解吸速度特征参数V1值应选用前3 min 的瓦斯解吸速度数据回归推算,采用原煤煤样现场测定V1与实验室真空脱气法测定瓦斯含量W相结合的方法确定W-V线性回归系数A、B.实践表明,与实验室测定法相比,煤层瓦斯含量快速测定仪的平均测定误差为4.36％,可满足高瓦斯、突出矿井煤层瓦斯含量测定的要求.【总页数】4页(P159-162)【作者】杨宏民;王兆丰【作者单位】河南省瓦斯地质与瓦斯治理重点实验室——省部共建国家重点实验室培育基地,河南焦作454000;河南理工大学安全科学与工程学院,河南焦作454000;河南省瓦斯地质与瓦斯治理重点实验室——省部共建国家重点实验室培育基地,河南焦作454000;河南理工大学安全科学与工程学院,河南焦作454000【正文语种】中文【中图分类】TD712【相关文献】1.煤层瓦斯含量井下直接测定的应用研究 [J], 吴斌2.应用PORS-15便携式快速光谱测定仪测定废水中的氰化物 [J], 陈连明;马放均3.便携式水中有机物快速测定仪的研制和应用 [J], 宋大欢;王勤华;陈璞4.便携式测定仪在测定叶片衰老过程中氮和叶绿素含量上的应用 [J], 王文杰;李雪莹;王慧梅;祖元刚;小池孝良5.井下煤层瓦斯含量测试辅助系统研究与应用 [J], 黄晶晶;肖健;单文选因版权原因，仅展示原文概要，查看原文内容请购买。

LS300-A型便携式流速测算仪使用说明书潍坊金水华禹信息科技有限公司3．4关机操作：每次使用完仪器，只要拨下插头，仪器即可自动关机，并保存关机前所选定流速仪型号和参数，在下一次使用时，只需插上插头，接好流速仪，按一次换屏键即可进行测流工作。

四.计算机联机运行(定货无要求时无此功能)首先用专用通讯电缆连接测算仪与计算机的通讯口，打开计算机进入WINDOWS平台中－程序－附件－通讯－超级终端，设置波特率为2400，通讯位为8位，停止位1位，奇偶校验为无，流控制为软件方式，选择正确的通讯口，接通测算仪的信号电源线，启动测流。

待每次测流历时结束后，测算仪自动送出一组数据到计算机屏幕显示。

K=7800 C=0.050 T=0106.5 N=0015 V=0.160K=7800 C=0.050 T=0108.4 N=0016 V=0.165五．仪器的维护：测算仪的维护，短期不用时，必须拨掉插头（断开电源）保存。

长期不用时，三个月须充电一次。

每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。

六．仪器的全套设备：LS300-A速测算仪一个LS300-A仪旋桨一架信号联线一付*通讯电缆（选配）一付充电器一只附件：LS300-A型便携式流速测算仪使用说明书一本特别提醒:仪器首次次充电应大于3小时. 测试时间请设置20秒以上每次请将电池电用完后再充.（本机有过放过充保护）LS300-A型便携式流速测算仪LS300-A型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

LS300-A型智能流量流速仪可配套新型流速旋浆传感器, 该传感器是采用先进的技术于2004年底最新研制成功，旋浆螺旋角、螺距、制作工艺和材料等都进行了重新设计，旋浆直径分别为Φ15mm和Φ12mm(旋浆反光面采用先进的电镀工艺，耐磨损，信号强)，起动流速≤1cm／s，起动流速、测速范围、线性度、同心度、率定系数和均方差等指标均较以往传感器有很大的改进和提高。

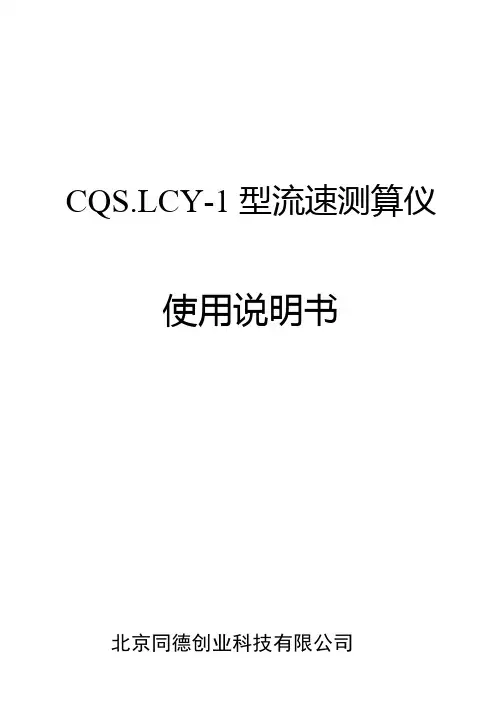

CQS.LCY-1型流速测算仪使用说明书北京同德创业科技有限公司目录一﹑仪器的用途和特点 (1)二﹑仪器的主要技术指标 (1)三、仪器的测量原理及结构 (2)四、仪器菜单的使用说明 (3)五仪器的使用 (11)六仪器使用注意事项 (17)七、仪器成套清单 (19)一﹑仪器的用途和特点CQS.LCY-1型流速测算仪是针对我公司生产的多种流速仪，但其输出信号接口不同而设计的流速仪配套二次仪表，本仪器能与我公司生产的20转1个信号、5转1个信号、1转1个信号、1转2个信号、1转4个信号的流速仪进行连接，并对其流速信号进行处理、计算、存储和显示。

可对各测量点进行编号、数据存储，备份和还原设置参数、中英文双语菜单、支持自定义串口数据格式、支持MiniSD卡数据采集，并可通过微机提取数据，以便进行数据处理。

仪器适合灌区、工业废水排放渠、水文及野外水资源测量等使用。

该仪器特点是体积小巧、结构紧凑、制造精密，携带、使用方便。

还可根据用户需求添加模块实现其它功能（如：电子罗盘或GPS卫星定位等）。

二﹑仪器的主要技术指标1．测量数据显示范围：流速0 ～9.999 m / s ；2．测流历时：l ～980 s 任意设置；3．测量数位：4位有效数( ×.×××m / s ) ；4．测量误差：≤0.2％(不包括流速仪误差)；5．流速仪信号：20转1个、5转1个、1转1个﹑1转2个或1转4个；6. 显示方式：3英寸中英文LCD显示数据及参数。

显示屏背光可设定时间不操作键盘时将自动关闭，可按任意键使其打开。

液晶显示屏加上背光其显示内容可更清晰。

7. 操作按键： 16位贴片轻触键（十个数字键，六个命令键）；8. 参数设置：可通过键盘设置流速仪的b 、a 、T 、A 等值，及修改日期、时间等。

9. 数据存储功能：支持MinsiSD卡数据采集，仪器能保存2万个单点测量记录。

在掉电状态下测量记录、日期、时间及仪器的b 、a 、T 、A 等参数能长期保存。

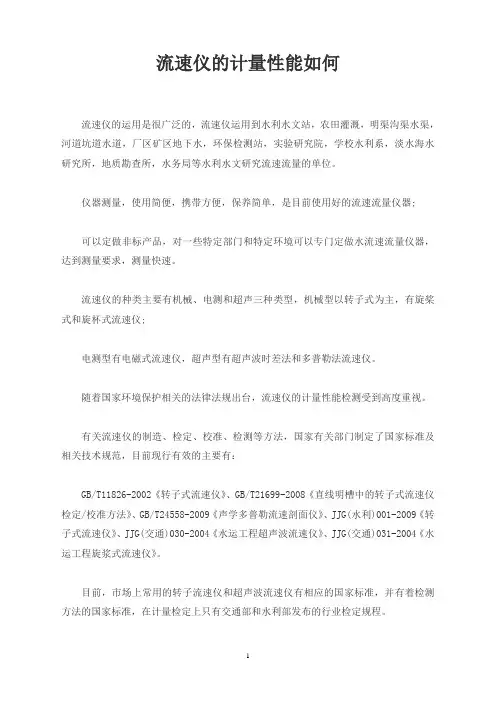

流速仪的计量性能如何
流速仪的运用是很广泛的，流速仪运用到水利水文站，农田灌溉，明渠沟渠水渠，河道坑道水道，厂区矿区地下水，环保检测站，实验研究院，学校水利系，淡水海水研究所，地质勘查所，水务局等水利水文研究流速流量的单位。

仪器测量，使用简便，携带方便，保养简单，是目前使用好的流速流量仪器;
可以定做非标产品，对一些特定部门和特定环境可以专门定做水流速流量仪器，达到测量要求，测量快速。

流速仪的种类主要有机械、电测和超声三种类型，机械型以转子式为主，有旋桨式和旋杯式流速仪;
电测型有电磁式流速仪，超声型有超声波时差法和多普勒法流速仪。

随着国家环境保护相关的法律法规出台，流速仪的计量性能检测受到高度重视。

有关流速仪的制造、检定、校准、检测等方法，国家有关部门制定了国家标准及相关技术规范，目前现行有效的主要有：
GB/T11826-2002《转子式流速仪》、GB/T21699-2008《直线明槽中的转子式流速仪检定/校准方法》、GB/T24558-2009《声学多普勒流速剖面仪》、JJG(水利)001-2009《转子式流速仪》、JJG(交通)030-2004《水运工程超声波流速仪》、JJG(交通)031-2004《水运工程旋浆式流速仪》。

目前，市场上常用的转子流速仪和超声波流速仪有相应的国家标准，并有着检测方法的国家标准，在计量检定上只有交通部和水利部发布的行业检定规程。

但是，如果其它使用单位(不是水利行业或交通行业)要对本部门使用的流速仪进行计量性能校准，将没有响应的校准依据，即没有国家层面的计量校准规范。

流速仪。

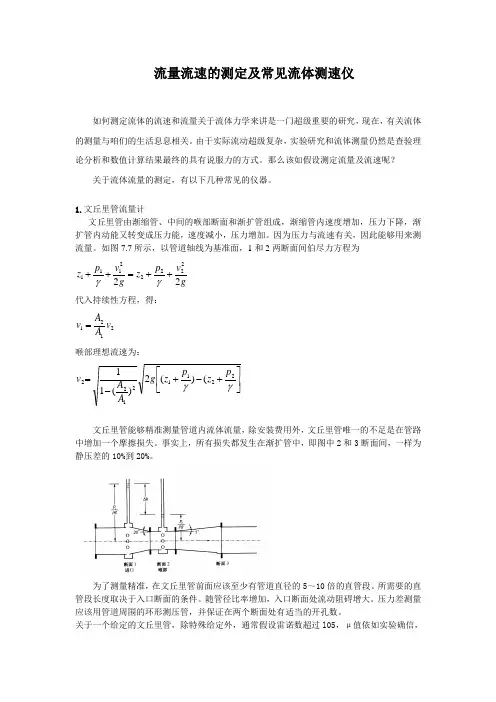

流量流速的测定及常见流体测速仪如何测定流体的流速和流量关于流体力学来讲是一门超级重要的研究，现在，有关流体的测量与咱们的生活息息相关。

由于实际流动超级复杂，实验研究和流体测量仍然是查验理论分析和数值计算结果最终的具有说服力的方式。

那么该如假设测定流量及流速呢？关于流体流量的测定，有以下几种常见的仪器。

1.文丘里管流量计文丘里管由渐缩管、中间的喉部断面和渐扩管组成，渐缩管内速度增加，压力下降，渐扩管内动能又转变成压力能，速度减小，压力增加。

因为压力与流速有关，因此能够用来测流量。

如图7.7所示，以管道轴线为基准面，1和2两断面间伯尽力方程为 g vp z g v p z 2222222111++=++γγ 代入持续性方程，得：2121v A A v =喉部理想流速为：⎥⎦⎤⎢⎣⎡+-+-=γγ22112122()(2)(11p z p z g A A v文丘里管能够精准测量管道内流体流量，除安装费用外，文丘里管唯一的不足是在管路中增加一个摩擦损失。

事实上，所有损失都发生在渐扩管中，即图中2和3断面间，一样为静压差的10%到20%。

为了测量精准，在文丘里管前面应该至少有管道直径的5～10倍的直管段。

所需要的直管段长度取决于入口断面的条件。

随管径比率增加，入口断面处流动阻碍增大。

压力差测量应该用管道周围的环形测压管，并保证在两个断面处有适当的开孔数。

关于一个给定的文丘里管，除特殊给定外，通常假设雷诺数超过l05，μ值依如实验确信，称为文丘里管系数。

它的值约在0.95～0.98之间。

文丘里管长期利用后μ可能下降l%～2%。

2.节流式流量计结构简单，无可动部件；靠得住性较高；复现性能好；适应性较广，它适用于各类工况下的单相流体，适用的管道直径范围宽，能够配用通用差压计；装置已标准化。

安装要求严格；流量计前后要求较长直管段；测量范围窄，一样范围度为 3 : 1；压力损失较大；关于较小直径的管道测量比较困难 ；精准度不够高(±1%~ ±2%)。
