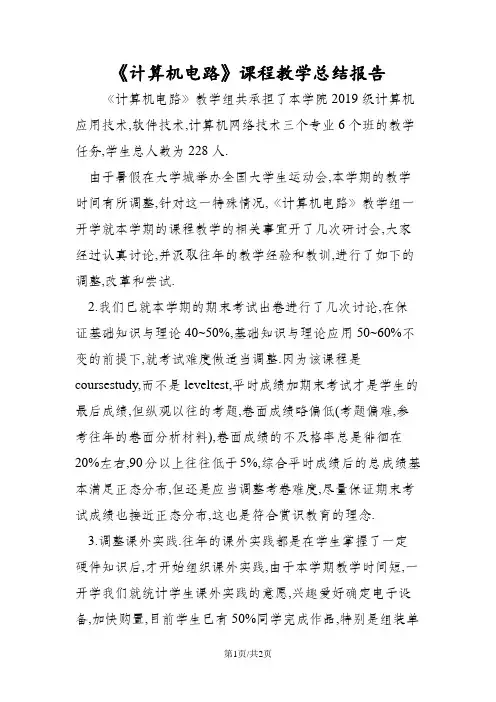

《计算机电路》课程教学总结报告《计算机电路》教学组共承担了本学院2019级计算机应用技术,软件技术,计算机网络技术三个专业6个班的教学任务,学生总人数为228人.由于暑假在大学城举办全国大学生运动会,本学期的教学时间有所调整,针对这一特殊情况,《计算机电路》教学组一开学就本学期的课程教学的相关事宜开了几次研讨会,大家经过认真讨论,并汲取往年的教学经验和教训,进行了如下的调整,改革和尝试.2.我们已就本学期的期末考试出卷进行了几次讨论,在保证基础知识与理论40~50%,基础知识与理论应用50~60%不变的前提下,就考试难度做适当调整.因为该课程是coursestudy,而不是leveltest,平时成绩加期末考试才是学生的最后成绩,但纵观以往的考题,卷面成绩略偏低(考题偏难,参考往年的卷面分析材料),卷面成绩的不及格率总是徘徊在20%左右,90分以上往往低于5%,综合平时成绩后的总成绩基本满足正态分布,但还是应当调整考卷难度,尽量保证期末考试成绩也接近正态分布,这也是符合赏识教育的理念.3.调整课外实践.往年的课外实践都是在学生掌握了一定硬件知识后,才开始组织课外实践,由于本学期教学时间短,一开学我们就统计学生课外实践的意愿,兴趣爱好确定电子设备,加快购置,目前学生已有50%同学完成作品,特别是组装单片机的学生,在完成组装后,教师有时间指导他们利用单片机开发一些技巧,使许多学生对计算机的学习发生了浓厚的兴趣,这也给我们指明了在今后教学中可以较早的操作课外实践,会取得更好的教学效果.由于部分学生急于利用单片机进行控制设计(如温度控制,小车自动寻迹等),我们也破例吸收正在学习的学生进入了创新基地.这充分说明了这一调整的优势.本学期课程教学中还存在一些问题,由于教学时间缩短,原教学计划调整不一定很科学,有些知识难点大部分同学已理解,但还是有个别学生存在理解问题,在恢复正常教学计划后,这问题会好一些.。

《电子技术基础》数字电路教案（张兴龙主编教材）一、教学目标1. 理解数字电路的基本概念、特点和分类。

2. 掌握逻辑门、逻辑函数及其转换方法。

3. 熟悉常用的逻辑门电路及其应用。

4. 能够分析简单的数字电路系统。

二、教学内容1. 数字电路的基本概念数字信号与模拟信号的区别数字电路的组成与特点数字电路的分类2. 逻辑门与门、或门、非门、异或门、同或门等基本逻辑门的功能和真值表逻辑门的符号表示方法逻辑门的电路实现方法3. 逻辑函数及其转换方法逻辑函数的定义和表示方法逻辑函数的代数化简方法逻辑函数的卡诺图化简方法4. 常用的逻辑门电路及其应用与非门、或非门、与门、或门等电路的原理和应用缓冲器、反相器、多路选择器、编码器等电路的原理和应用5. 数字电路系统分析数字电路系统的组成和特点数字电路系统的设计方法数字电路系统的仿真与测试方法三、教学方法1. 采用讲授法，讲解数字电路的基本概念、逻辑门的功能和应用。

2. 采用案例分析法，分析具体的逻辑函数和逻辑门电路。

3. 采用实践操作法，让学生动手搭建简单的数字电路系统，提高实际操作能力。

四、教学准备1. 教学课件：制作相关的教学课件，图文并茂地展示教学内容。

2. 实验器材：准备数字电路实验板、逻辑门电路芯片等实验器材。

3. 教学软件：准备数字电路仿真软件，用于电路仿真和测试。

五、教学评价1. 课堂参与度：观察学生在课堂上的发言和提问情况，评估学生的参与度。

2. 作业完成情况：评估学生完成作业的质量和速度。

3. 实验报告：评估学生在实验中的操作能力和对实验结果的分析能力。

4. 期末考试：设置相关的试题，评估学生对数字电路知识的掌握程度。

六、教学难点与解决策略1. 教学难点：逻辑函数的化简方法及数字电路系统的设计。

2. 解决策略：通过案例分析和实践操作，让学生反复练习逻辑函数的化简方法，以及数字电路系统的设计步骤。

提供辅导资料和在线解答，帮助学生解决疑难问题。

七、教学进度安排1. 课时：共计40课时，每课时45分钟。

《电子技术基础》实验指导书电子技术课组编信息与通信工程学院实验三基本门电路逻辑功能的测试一 . 实验类型——验证性 +设计二 . 实验目的1. 熟悉主要门电路的逻辑功能;2. 掌握基本门电路逻辑功能的测试方法;3. 会用小规模集成电路设计组合逻辑电路。

三 . 实验原理1. 集成电路芯片介绍数字电路实验中所用到的集成芯片多为双列直插式, 其引脚排列规则如图 1-1。

其识别方法是:正对集成电路型号或看标记 (左边的缺口或小圆点标记 , 从左下角开始按逆时针方向以1, 2, 3…依次排列到最后一脚。

在标准形 TTL 集成电路中,电源端 Vcc 一般排在左上端,接地端(GND 一般排在右下端, 如 74LS00。

若集成芯片引脚上的功能标号为 NC ,则表示该引脚为空脚,与内部电路不连接。

本实验采用的芯片是 74LS00二输入四与非门、 74LS20四输入二与非门、 74LS02二输入四或非门、 74LS04六非门,逻辑图及外引线排列图见图 1-1。

图 1-1 逻辑图及外引线排列2.逻辑表达式 : 非门1-12输入端与非门1-24输入端与非门1-3或非门1-4对于与非门 , 其输入中任一个为低电平“ 0”时,输出便为高电平“ 1”。

只有当所有输入都为高电平“ 1”时,输出才为低电平“ 0”。

对于 TTL 逻辑电路,输入端如果悬空可看做;逻辑 1,但为防止干扰信号引入,一般不悬空, 可将多余的输入端接高电平或者和一个有用输入端连在一起。

对 MOS 电路输入端不允许悬空。

对于或非门,闲置输入端应接地或低电平。

四 . 实验内容及步骤 1. 逻辑功能测试①与非门逻辑功能的测试:* 将 74LS20插入实验台 14P 插座,注意集成块上的标记,不要插错。

* 将集成块Vcc 端与电源 +5V相连, GND 与电源“地”相连。

* 选择其中一个与非门,将其 4个输入端 A 、 B 、 C 、 D 分别与四个逻辑开关相连,输出端 Y 与逻辑笔或逻辑电平显示器相连,如图 1-2。

《电子技术基础》课程教案一、课程概述1. 课程定位：《电子技术基础》是工科电类相关专业的一门核心专业基础课程，旨在培养学生掌握电子技术的基本理论、基本知识和基本技能。

2. 课程目标：通过本课程的学习，使学生了解电子技术的基本概念、基本原理，掌握基本电子元件的工作原理及应用，具备分析和解决电子技术问题的能力。

二、教学内容1. 第一章：电子技术概述教学内容：电子技术的定义、发展历程、应用领域及发展趋势。

2. 第二章：常用电子元件教学内容：电阻、电容、电感、二极管、三极管等基本电子元件的原理、特性及应用。

3. 第三章：基本电路分析教学内容：电路的基本概念、基本定律，直流电路、交流电路和模拟电路的分析方法。

4. 第四章：放大电路教学内容：放大器的基本原理、分类及应用，常见放大电路的设计与分析。

5. 第五章：数字电路基础教学内容：数字电路的基本概念、数字逻辑运算、逻辑门电路、组合逻辑电路和时序逻辑电路。

三、教学方法1. 讲授法：通过讲解、案例分析等方式，使学生掌握电子技术的基本概念、原理和方法。

2. 实践法：安排实验课程，让学生动手操作，加深对理论知识的理解和应用。

3. 讨论法：组织学生进行小组讨论，培养学生的团队合作能力和解决问题的能力。

四、教学评价1. 平时成绩：包括课堂表现、作业完成情况、实验报告等，占总评的40%。

2. 期末考试：包括理论考试和实际操作考试，占总评的60%。

五、教学资源1. 教材：《电子技术基础》教材及相关辅导资料。

2. 实验设备：电子实验台、示波器、信号发生器、万用表等。

3. 网络资源：电子技术相关网站、论坛、教学视频等。

六、第四章：放大电路1. 教学内容：本章主要介绍放大器的基本原理、分类及应用，包括常见放大电路的设计与分析。

具体内容包括：放大器的静态工作点与动态工作点调整放大器的类型：共射放大器、共基放大器、共集放大器放大器的频率特性放大器的级联与多级放大器设计放大器的实用电路设计实例2. 教学方法：结合理论知识讲解放大电路的原理与设计方法。

《电子技术基础》逻辑测试笔实验报告一、实验目的1、掌握半导体器件二极管、三极管的工作原理，学会集成逻辑芯片的使用。

2、掌握逻辑与非门的输入输出逻辑关系。

3、掌握电路设计的基本方法、培养电路的综合设计与调试能力。

4、培养实践技能，提高分析问题和解决问题的能力。

二、实验仪器1、焊接工具：电烙铁、焊锡、斜口钳。

2、调试仪器：直流稳压电源，万用表。

3、元器件：三、实验原理1、电路原理图：2、工作原理：当被测点为高电平时，D1导通，Q1发射极输出高电平，经U2B反相后，输出低电平,红色发光二极管导通而发光。

此时，D2截止，U1A输出低电平，U3C 输出高电平。

使绿色发光二极管截止而不发光。

当被测点为低电平时，D2导通，从而使U1A输出高电平。

U3C输出低电平。

绿色发光二极管导通发光，此时，D1截止，Q1发射极输出低电平，经U2B反相后，输出高电平，红色发光二极管截止而不发光。

四、实验内容及步骤1、实验内容：1)熟悉有关电子元器件的使用及焊接技术；2)学习逻辑测试笔电路原理图的分析方法；3)完成逻辑测试笔电路的制作。

2、实验步骤：1)识别器件，测试器件性能的好坏；2)对PCB板进行合理布局；3)焊接制作电路板；4)调试电路板；5)测试相关参数。

五、实验原始数据记录与数据处理1、当测试点为高电平时，分别测试U1A、U2B、U3C输出端的电压值？U1A：0VU2B：0VU3C：5V2、当测试点为低电平时，分别测试U1A、U2B、U3C输出端的电压值？U1A：5VU2B：5VU3C：0V六、实验结果与分析讨论实验结果：当被测点为高电平时，红色发光二极管导通发光。

绿色发光二极管截止而不发光。

当被测点为低电平时，绿色发光二极管导通发光，红色发光二极管截止而不发光。

七、结论数字电路是最基本的逻辑关系有3种，即与逻辑或逻辑和非逻辑，它们可由相应的与门，或门和非门来实现与或非三种基本逻辑门电路是数字电路的基本单元。

八、实验心得体会。
