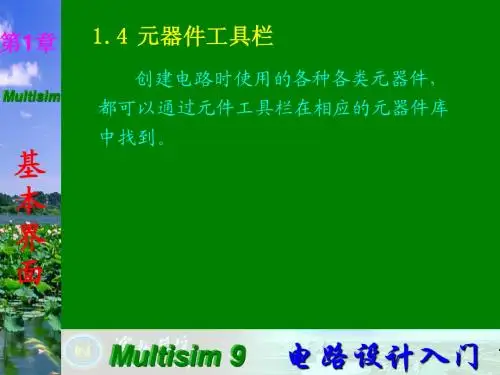

Multisim9电子技术基础仿真实验1.4元器件工具栏

这是放置梯形线按钮。
单击放置梯形线按钮（Place Ladder rungs)， 即拖出梯形线。
电感器、开关、变压器、非线性变压器、复数（或Z）负 载、继电器、连接器、插槽、其他功能器件等23个系列。
这是二极管库。
单击放 置二极管按钮 （Place Diode）， 即可打开二极管库。 包括：虚拟二极管、 二极管、稳压二极 管、发光二极管、 二极
管整流桥、肖特基二极管、晶闸管、双向晶闸管、三 端双向晶闸管、变容二极管、PIN二极管等11个系列。
这是CMOS器件库。
单击放置CMOS器件
按钮（Place
CMOS），即可打开
CMOS器件库。包括：
CMOS-4V、74HC-
2V、CMOS-5V、
74HC-4V、CMOSTinylogic-2V、Tinylogic-3V、1T4inVy、lo7g4iHc-C4-V5、V、 Tinylogic-4V、Tinylogic-5V等11个系列。
这是模拟器件库。
单击放置模拟器件按 钮（Place Analog），即可打 开模拟器件库。
包括：虚拟运放电路、运算放大器、诺顿运算放大器、 比较器、宽带放大器、特殊功能器件等6个系列。
这是TTL器件库。
单击放置TTL 器件按钮（Place TTL），即可打 开TTL器件库。 包括：74STD、 74S、74LS、 74F、74ALS、 74AS等6个系列。
这是射频器件库。
单击放置射频器件按 钮（Place RF），即 可打开射频器件库。 包括：射频电容器、 射频电感器、射频 NPN型晶体管、
射频PNP晶体管、射频N沟道耗尽型MOS场效应管、 隧道二极管、带状线、铁氧体磁珠等8个系列。
这是电机器件库。
单击放置电机器件 按钮（Place Electromechanical）， 即可打开电机器件 库。包括：检测
单击放置其他数字 器件按钮（Place Misc Digital）， 即可打开其它数字 器件库。包括： TIL、DSP、FPGA、 PLD、CPLD、MCU、微处理器、VHDL、存储器、 线性驱动器、线性接收器、线性无线收发器等12个 系列。
这是数模混合器件库。
单击放置模数混合 器件按钮（Place Mixed），即可打 开数模混合器件库。
开关、瞬时开关、辅助开关、同步触点、线圈和继电 器、线性变压器、保护装置、输出装置等8个系列。
这是梯形图样器件。
这类器件因电路图 近似梯子型而得名。 单击其按钮 （Place Ladder Diagram），即可
打开。包括：横挡、输入输出基准电源组、继电器、 接触器、计数器、计时器、输出线圈等7个系列。
这是MultiMCU器件库 。教育版中该库呈灰色， 未予激活。
这是高级外围器件库。
单击放置高级外围 器件按钮（Place Advanced Periherals），即 可打开高级外围
器件库。包括：微型键盘、液晶显示屏、终端、杂 项等4个系列。但教育版中只有“杂项”是被激活的。
这是其他数字器件。
包括：虚拟数模混合器件、555定时器、A/D、D/A 转换器、模拟开关、单稳态触发器等5个系列。
这是指示器件库。
单击放置指示器件按 钮（Place Indicator），即可打 开指示器件库。
包括：电压表、电流表、探针、蜂鸣器、灯泡、虚 拟灯泡、数码显示管、光柱显示器等8个系列。
这是杂项器件库。
这是信号源库。
单击放置电源按钮 （Place Source）， 即可打开信号源库。
包括：电源、电压信号源、电流信号源、函数控制信 号源、控制电压源、控制电流源等6个系列。
这是基本元件库。
单击放置基本元件按钮 （Place Basic），即可 打开基本元件库。 包括： 基本虚拟元件、定额虚 拟元件、3D虚拟元件、 电阻器、表面安装电阻、 电阻排、电位器、电容 器、电解电容器、表面 安装电容器、表面安装 电解电容器、可变电容 器、电感器、表面安装 电感器、可变
这是分级说明文档。
单击放置分级文档按钮（Place Hierarchical Block）， 即弹出“打开”对话框，可从中选取相应文档。
这是置总线按钮。
单击放置总线按钮（Place Bus）。
光标即变为带黑点的十字花，在电路工作区单击即出现 一个小黑方块，移动鼠标即拖出一条虚线，再次单击又 出现一个黑方块，再移动鼠标时，可以任意改变拖出虚 线的方向。双击，虚线变为粗的黑线—即总线。
这是晶体管库。
单击放置晶体管按钮 （Place Transi-stor）， 即可打开晶体管库。包 括：虚拟晶体管、 NPN晶体管、PNP晶 体管、NPN达林顿管、 NPN达林顿管阵列、 阻尼NPN晶体管、阻 尼PNP晶体管、晶体管 阵列、绝缘栅双极型晶 体管（IGBT）、N沟道 结型场效应管、N沟道 型MOS场效应管、P沟道耗尽型MOS场效耗应尽管、N沟道结型场效 应管、P沟道结型场效应管、N沟道MOS功率管、P沟道MOS功率 管、CMOS功率管对、UJT管、有温度模型的NMOS场效应管等 20个系列。
单击放置杂项器件按钮 （Place Miscellaneous），即可打开杂项器 件库。包括：虚拟杂项器 件、传感器、光耦合器、 石英晶体、电子管、保险 丝、3端稳压模块、稳压 模块、双向稳压二极管、 升压变压器、降压变压器、 升降压变压器、有损传输 线、无损传输线1、无损 传输线2、滤波器、
MOSFET驱动器、推挽功率放大器、杂项功率器件、脉宽调 制（PWM）控制器、网络器件、其它杂项等22个系列。
